K242HYLB - Monitor ACER - Gratis bruksanvisning og manual

Merke	Acer
Modell	K242HYLB
Produkttype	LCD TFT-LED skjerm
Skjermstørrelse	23,8 tommer (60 cm)
Maksimal oppløsning	1920 x 1080 ved 60 Hz
Lysstyrke	250 cd/m²
Kontrast	100 000 000:1 maks (ACM)
Synsvinkel	178° horisontal / 178° vertikal
Responstid	4 ms (grå til grå)
Paneltype	VA
Inngangskontakter	D-Sub, DVI-D (valgfritt), HDMI (valgfritt)
Innebygde høyttalere	2 x 2 W (valgfritt)
Strømforsyning	100 – 240 V, 50/60 Hz
Strømforbruk (på)	21 W (typisk)
Strømforbruk (standby)	0,5 W (typisk)
Energiklasse	B
Dimensjoner (B x H x D)	539,9 x 409,4 x 207,4 mm
Nettovekt	3,91 kg
Helning	-5° til +25°
Hovedfunksjoner	OSD-meny, innstillinger for lysstyrke, kontrast, volum, modus, kilde, ACM, Over Drive, etc.
Vedlikehold og rengjøring	Bruk en myk klut uten løsemiddel; ikke spray væske direkte på skjermen; unngå ammoniakk og alkohol.
Sikkerhet	Ikke utsett for regn eller fuktighet; ikke åpne kabinettet; kontakt en autorisert tekniker ved skade.
Reparerbarhet	Avtakbar fot; reparasjon utføres kun av autorisert tekniker.
Generell informasjon	Plug-and-Play VESA DDCCI/DDC2B; kompatibel med VESA-veggfeste (ikke spesifisert).

Ofte stilte spørsmål - K242HYLB ACER

Hvordan rengjøre skjermen til Acer K242HYLB ?

For å rengjøre skjermen, slå av monitoren og koble fra strømkabelen. Bruk en myk klut lett fuktet med en rengjøringsløsning uten løsemiddel. Spray aldri væske direkte på skjermen og unngå produkter med ammoniakk eller alkohol.

Hvilke sikkerhetstiltak bør følges?

Ikke plasser monitoren nær et vindu for å unngå eksponering for regn eller sol. Ikke trykk på skjermen og ikke fjern kabinettet. Hvis kabelen er skadet eller det søles vann, koble fra umiddelbart og kontakt en autorisert tekniker.

Hvordan koble monitoren til en datamaskin?

Slå av monitoren og datamaskinen. Koble videokabelen (VGA, DVI eller HDMI) mellom de to enhetene. Deretter kobler du til strømkabelen til monitoren og slår på begge enhetene. Monitoren oppdager automatisk kilden.

Hvordan justere lysstyrke og kontrast?

Trykk på funksjonsknappen på monitoren for å åpne OSD-menyen. Bruk navigasjonstastene til å velge 'Lysstyrke' eller 'Kontrast' og juster etter eget ønske. Trykk på 'Enter' for å bekrefte.

Hva gjør jeg hvis skjermen forblir svart etter at den er slått på?

Kontroller at strømkabelen er riktig tilkoblet og at stikkontakten fungerer. Sørg for at videokabelen er ordentlig tilkoblet og at datamaskinen er på. Trykk på strømknappen på monitoren. Hvis indikatoren er oransje, er monitoren i standby; trykk på en tast på tastaturet.

Hva er strømforbruket til monitoren?

I på-modus er forbruket 21 W (typisk). I standby er det 0,5 W og i av-modus 0,35 W. Energiklassen er B.

Er monitoren kompatibel med VESA-veggfester?

Bruksanvisningen nevner ikke eksplisitt VESA-kompatibilitet, men foten er avtakbar og veggfeste er vanligvis mulig på Acer-monitorer. Sjekk Acers offisielle nettsted for festemål.

Hvordan endre inngangskilde?

Trykk på 'Enter' (eller 'Source')-knappen på monitorens kontrollpanel. En meny viser tilgjengelige kilder (VGA, DVI, HDMI). Velg ønsket kilde og trykk for å bekrefte.

Hva gjør du ved problemer med skjerm eller farger?

Bruk 'Autojustering'-funksjonen i OSD-menyen for å automatisk justere skjermen. Du kan også tilbakestille innstillingene via 'Tilbakestill innstillinger'. Hvis problemet vedvarer, sjekk kablene og datamaskinens innstillinger.

Hvor finner jeg den komplette bruksanvisningen?

Hele bruksanvisningen er gratis tilgjengelig som PDF på notice-facile.com eller på Acers offisielle supportsider. Du kan også be om oversettelse på e-post via bruksanvisningens side.

BRUKSANVISNING K242HYLB ACER

CE-overensstemmelseserklæring

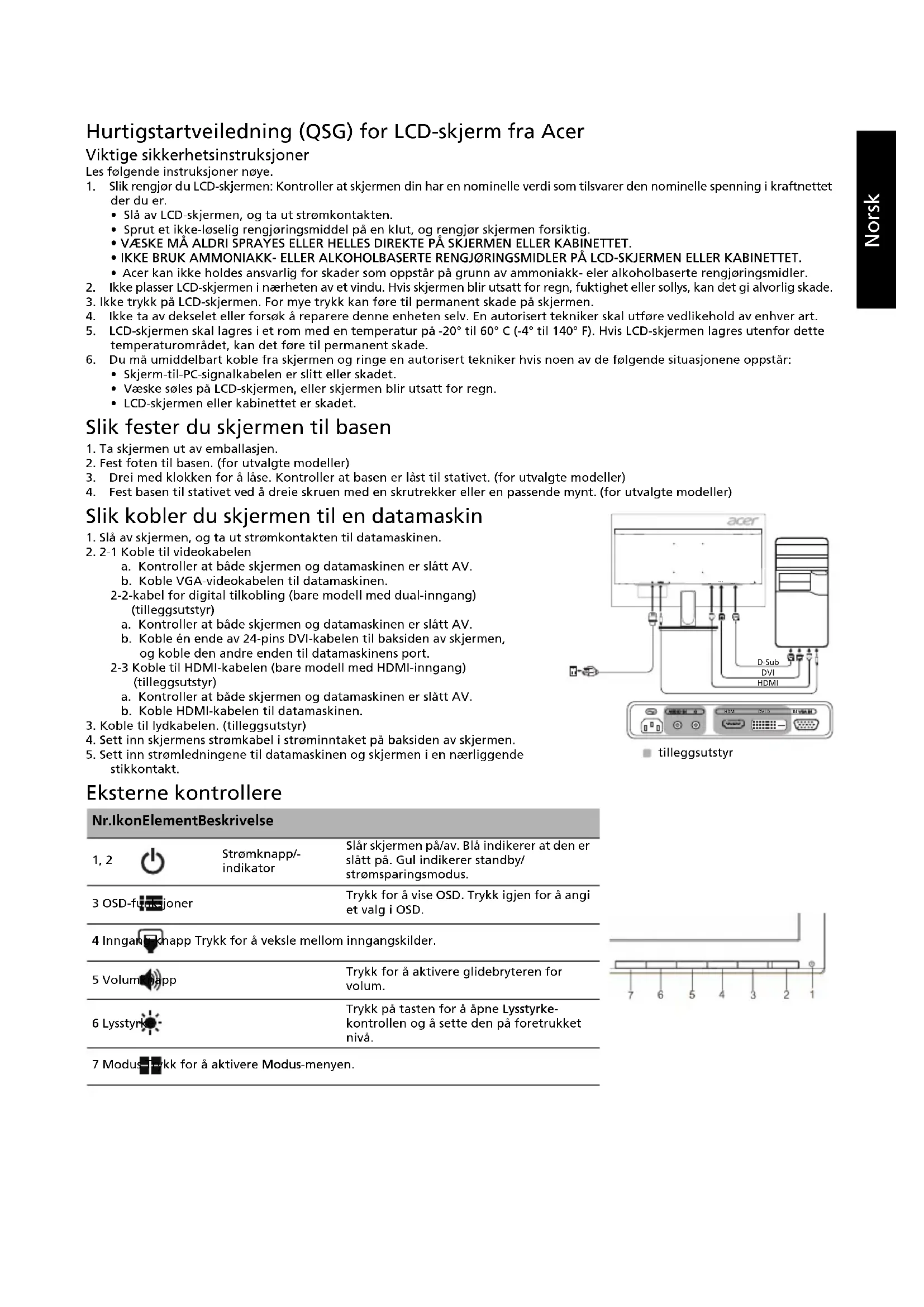

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har en nominelle verdi som tilsvarer den nominelle spenning i kraftnettet der du er.

2. Slå av LCD-skjermen, og ta ut strømkontakten.

3. Sprut et ikke-løselig rengjøringsmiddel på en klut, og rengjør skjermen forsiktig.
   • VÄESKE MÅ ALDRI SPRAYES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
4. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJ∅RINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.

5. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eler alkoholbaserte rengjøringsmidler.

6. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.

7. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.

8. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.

9. LCD-skjermen skal lagres i et rom med en temperatur på -20° til 60° C (-4° til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
10. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:

- Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.

- LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for å läse. Kontroller at basen er låst til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

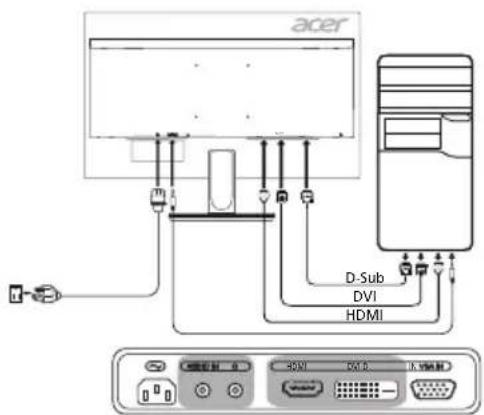

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til videokabelen

a. Kontroller at både skjermen og datamaskinen er slått AV.

b. Koble VGA-videokabelen til datamaskinen.

2-2-kabel for digital tilkobling (bare modell med dual-inngang) (tilleggsutstyr)

a. Kontroller at både skjermen og datamaskinen er slått AV.
b. Koble én ende av 24-pins DVI-kabelen til baksiden av skjermen, og koble den andre enden til datamaskinens port.

2-3 Koble til HDMI-kabelen (bare modell med HDMI-inngang) (tilleggsutstyr)

a. Kontroller at både skjermen og datamaskinen er slått AV.
b. Koble HDMI-kabelen til datamaskinen.

1. Koble til lydkabelen. (tilleggsutstyr)

2. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.

3. Sett inn strømledningene til datamaskinen og skjermen i en nærliggende stikkontakt.

Eksterne kontrollere

Nr.IkonElementBeskrivelse
1, 2	Strømknapp/-indikator	Slår skjermen på/av. Blå indikerer at den er slått på. Gul indikerer standby/ strømsparingsmodus.
3 OSD-funkjoner		Trykk for å vise OSD. Trykk igjen for å angi et valg i OSD.
4 Innganknapp Trykk for å veksle mellom inngangskilder.
5 Volumkapp		Trykk for å aktivere glidebryteren for volum.
6 Lysstyrk		Trykk på tasten for å åpne Lysstyrke- kontrollen og å sette den på foretrukket nivå.
7 Modusvikk for å aktivere Modus-menyen.

• tilleggsutstyr

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet ifølge del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelse ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelig forstyrrelser for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• ∅k avstanden mellom enhet og mottaker.
• Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende krav og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelatert produkt.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene.

Merknad: Periferienheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukerens autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Denne enheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig forstyrrelse, og (2) denne enheten må godta eventuell mottatt forstyrrelse, inkludert forstyrrelse som kan forårsake uønsket drift.

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

SPESIFIKASJON

LCD-panel	Kjøresystem TFT farge-LCD
	Størrelse 23,8"W (60 cm)
	Pikselmål 0,2745 mm (H) x 0,2745 mm (V)
	Lysstyrke	250 cd/m2(typisk)
	Kontrast 100 000 000:1	maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10)
	Responstid 4 ms (G til G)
	Paneltype VA
	Video R, G, B analogt g	rensesnitt
	H-frekvens 31–83 kHz
	V-frekvens 56–76 Hz
Visningsfarger 16,7 mill. farger
Punktklokke		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksimal opplösning 1920 x 1080 ved 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasse for energieffektivitet B
* Årlig energiforbruk		38 (kWh) (for modell med HDMI-inngang)
Strømforbruk (ved 200 nit)	På-modus 21 W (typisk)
	Hvilemodus	0,5 W (typisk)
	Av-modus	0,35 W (typisk)
Inngangskobling		D-SubDVI-D, 24-pinners (bare modell med dual-inngang) (tilleggsutstyr)HDMI (bare modell med HDMI-inngang) (tilleggsutstyr)
Signal for videoinngang		Analog: 0,7 Vp-p (standard), 75 OHM, positivDigitalt signal (bare modell med dual-inngang) (tilleggsutstyr)HDMI (bare modell med HDMI-inngang) (tilleggsutstyr)
Høyttalere		2 W x 2 (tilleggsutstyr)
Maksimal skjermstørrelse		Horisontal: 534,74 mmVertikal: 313,26 mm
Strømkilde		100–240 V, 50/60 Hz
Miljømessige hensyn		Driftstemperatur: 0 til 40 °COppbevaringstemperatur: -20 til 60 °CDriftsfuktighet: 20 til 80 %
Mäl		539,9 x 409,4 x 207,4 mm (B x H x D)
Vekt (n. v.)		3,91 kg (netto)
Spesifikasjoner for mekanisme		Helling: -5 til +25° (25 graders helling bakover er bare mulig på det høyeste punktet)Dreiemekanisme: NeiHøydejustering: NeiAkse: NeiAvtakbart fotstativ: Ja (avtakbart fotstativ med skruefrigjøring)
Eksterne kontrollere	Bryter/knapper	Strømknapp VolumMENY/ENTER LysstyrkeInngang Modus
	Funksjoner	Lysstyrke Metning ved 6-akseKontrast VolumBlätt lys Språk ACM OSD-tidsavbruddH. posisjon (bare modell med analog inngang) InngangV. posisjon (bare modell med analog inngang) Autokilde Fokus (bare modell med analog inngang) OverstyringKlokke (bare modell med analog inngang) HurtigtasttilordningAuto. konfigurasjon (bare modell med analog inngang) Bred modusGamma DDC/CHargetemperatursRGB-modus VisningsinformasjonFargetone ved 6-akse Tilbakestill alle innstillinger
Alle spesifikasjoner kan endres uten varsel.

Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer.

* Årlig energiforbruk er beregnet ut fra et vanlig strømforbruk på 4 timer per dag, 365 dager i året.
