BRUGSANVISNING K242HYLB ACER

• Sluk for LCD-skærmen, og tag netledningen ud.

• Sprøjt et rengøringsmiddel uden opløsningsmidler på en klud, og rengør skærmen forsigtigt.

• Acer er ikke ansvarlig for skader, som resultat af brugen af ammoniak- eller alkoholbaserede rengøringsmidler.

2. Placer ikke LCD-skærmen i nærheden af et vindue. Skærmen kan blive alvorligt beskadiget, hvis den udsættes for regn,

3. Udsæt ikke LCD-skærmen for tryk. For højt tryk kan forårsage permanent skade på skærmen.

4. Fjern ikke bagbeklædningen, og forsøg ikke selv at udføre reparationer på enheden. En autoriseret tekniker bør foretage enhver form for eftersyn.

5. Opbevar LCD-skærmen i et rum med en temperatur på -20° til 60° C. Opbevaring af LCD-skærmen uden for dette

temperaturområde kan medføre permanent beskadigelse. 6. Tag øjeblikkeligt alle stik fra skærmen ud, og kontakt en autoriseret tekniker, hvis nogen af følgende situationer opstår:

• Skærm til PC-signalkablet er flosset eller beskadiget.

• Væske spildes på LCD-skærmen, eller skærmen udsættes for regn.

• LCD-skærmen eller bagbeklædningen er beskadiget. Montering af skærmen på foden

1. Tag skærmen ud af emballagen.

2. Monter soklen på foden. (for udvalgte modeller)

3. Drej med uret for at låse. Sørg for, at foden er låst fast på soklen. (for udvalgte modeller)

4. Fastgør foden til soklen ved at dreje skruen med en skive eller en passende mønt. (for udvalgte modeller)

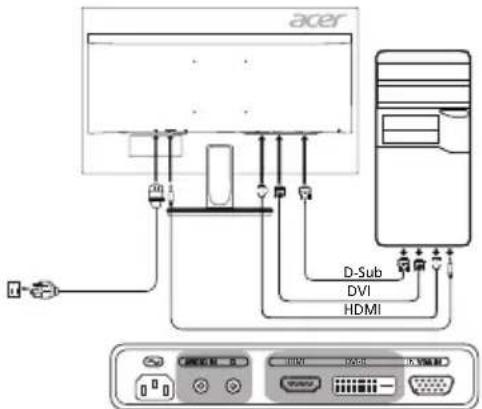

Tilslutning af skærmen til en computer

1. Sluk skærmen, og tag computerens netledning ud af stikket.

2. 2-1 Tilslut videokablet

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut VGA-videokablet til computeren. 2-2 Tilslut det digitale kabel (kun model med dual-indgang) (ekstraudstyr) a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut den ene ende af det 24-benede DVI-kablet til bagsiden af skærmen, og tilslut den anden ende af kablet til computerens port. 2-3 Tilslut HDMI-kablet (kun model med HDMI-indgang) (ekstraudstyr) a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut HDMI-kablet til computeren.

3. Tilslut lydkablet. (ekstraudstyr)

4. Sæt skærmens strømkabel i strømstikket på bagsiden af skærmen.

5. Tilslut computerens og skærmens strømkabler til en stikkontakt i nærheden.

Udvendige knapper Nr. Ikon Punkt Beskrivelse 1, 2 Tænd/sluk-knap/ indikator Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/ strømbesparende tilstand. 3 OSD-funktioner Tryk for at vise OSD. Tryk igen for at foretage et valg i OSD. 4 Indgangsknap Tryk for at skifte indgangskilde. 5 Lydstyrkeknap Tryk for at aktivere justeringsskyderen til lydstyrke. 6 Lysstyrke Tryk på knappen for at åbne styringen Lysstyrke og indstil til dit foretrukne niveau. 7 Tilstand Tryk for at aktivere menuen Tilstand. HDMI

DVI-D INVGA INHDMI DVI-D IN

HDMI D-Sub DVI ekstraudstyrDansk Regler og sikkerhedsforskrifter FCC-forskrifter Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvis produktet ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis denne enhed forårsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke for enheden og tænde den igen, opfordres brugeren til at forsøge at afhjælpe interferensen ved en eller flere af følgende foranstaltninger: Juster eller flyt modtagerantennen. Forøg afstanden mellem enheden og modtageren. Slut enheden til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet. Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp. CE-overensstemmelseserklæring Acer Inc. erklærer herved, at denne LCD-skærm overholder de væsentlige krav og andre relevante bestemmelser i EMC-direktivet 2014/30/EU, lavspændingsdirektivet 2014/35/EU og RoHS-direktivet 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter. Bemærk: Løft ikke skærmen i dens fod for at undgå at beskadige skærmen. Bemærk: Skærmede kabler Alle forbindelser til andre computerenheder skal foretages med afskærmede kabler for at overholde EMC-reglerne. Bemærk: Eksterne enheder Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, må tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medføre interferens i radio- og tv-modtagelse. Forsigtig Ændringer eller modifikationer, som ikke er udtrykkeligt godkendt af producenten, kan ugyldiggøre brugerens ret, som er ydet af FCC (Federal Communications Commission), til at bruge dette produkt. Driftsbetingelser Denne enhed overholder afsnit 15 i FCC-reglerne. Driften er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) enheden skal acceptere modtaget interferens, herunder interferens, der kan forårsage uønsket drift. Bemærk: Canadiske brugere Denne digitale enhed i klasse B overholder den canadiske ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Bortskaffelse af udstyr af brugere i private husholdninger i den Europæiske Union Dette symbol på produktet eller emballagen angiver, at dette produkt ikke må bortskaffes sammen med det øvrige husholdningsaffald. I stedet er det dit ansvar at bortskaffe udstyret ved at aflevere det på et angivet indsamlingssted for genanvendelse af elektrisk og elektronisk udstyr. Separat indsamling og genanvendelse af udstyret er med til at bevare naturlige ressourcer og sikre, at det genbruges på en måde, der beskytter menneskers sundhed og miljøet. For flere oplysninger om, hvor du kan aflevere dit udstyr til genbrug, skal du kontakte din kommune, dit renovationsselskab eller den butik, hvor du købte produktet.Dansk SPECIFIKATIONER Find vejledninger og andre dokumenter til dit Acer-produkt på Acers officielle support-websted. *Årligt energiforbrug er beregnet på baggrund af det typiske strømforbrug i 4 timer om dagen, 365 dage om året. LCD-panel Driversystem TFT farve-LCD Størrelse 23,8”W (60 cm) Pixelafstand: 0,2745 mm (H) x 0,2745 mm (V) Lysstyrke 250 cd/m

(typisk) Kontrast 100000000:1 Maks. (ACM) Betragtningsvinkel 178° (H) 178° (V) (CR=10) Svartid 4 ms (G til G) Paneltype VA Video R, G, B analogt interface H-frekvens 31 kHz - 83 kHz V-frekvens 56 - 76 Hz Skærmfarver 16,7 mio. farver Pixelfrekvens VGA/HDMI: 170 MHz DVI: 165 MHz Maksimal opløsning 1920 x 1080 ved 60 Hz Plug & Play VESA DDCCI/DDC2B Energiklasse B *Årligt energiforbrug 38 (kWh) (til model med HDMI-indgang) Strømforbrug (ved 200 enheder) Tændt tilstand 21 W (typisk) Slumretilstand 0,5 W (typisk) Slukket tilstand 0,35 W (typisk) Indgangsstik D-Sub DVI-D 24 ben (kun model med dual-indgang) (ekstraudstyr) HDMI (kun model med HDMI-indgang) (ekstraudstyr) Videoindgangssignal Analog: 0,7 Vp-p (standard), 75 OHM, positiv Digitalt signal (kun model med dual-indgang) (ekstraudstyr) HDMI (kun model med HDMI-indgang) (ekstraudstyr) Højttalere 2 W x 2 (ekstraudstyr) Maksimal skærmstørrelse Vandret: 534,74 mm Lodret: 313,26 mm Strømkilde 100-240 V, 50/60 Hz Miljøhensyn Driftstemp.: 0° til 40° C Opbevaringstemp.: -20° til 60° C Luftfugtighed ved drift: 20 % til 80 % Mål 539,9 (B) x 409,4 (H) x 207,4 (D) mm Vægt (N. V.) 3,91 kg (netto) Funktionsspecifikationer Hældning: -5° til +25° (der kan kun opnås en bagudvendt hældning på 25 grader i den højeste position) Drejning: Nej Højdejustering: Nej Rotation: Nej Aftagelig fod: Ja (aftagelig fod med skrueudløsning) Udvendige knapper Knapper Tænd/sluk-knap MENU/ENTER Indgang Lydstyrke Lysstyrke Tilstand Funktioner Lysstyrke Kontrast Blåt lys ACM H.-position (kun model med analog indgang) V.-position (kun model med analog indgang) Fokus (kun model med analog indgang) Ur (kun model med analog indgang) Automatisk konfiguration (kun model med analog indgang) Gamma Farvetemperatur sRGB-tilstand 6-akset nuance 6-akset mætning Lydstyrke Sprog OSD-timeout Indgang Automatisk kilde Over Drive Tildel genvejstaster Bredformat DDC/CI Hurtig opstart Oplysninger om skærm Nulstil alle indstillinger Alle specifikationer kan ændres uden varsel.Suomi Acer-LCD-näytön pika-asennusopas Tärkeitä turvaohjeita Lue seuraavat ohjeet huolellisesti.
