INSTRUKCJA OBSŁUGI K242HYLB ACER

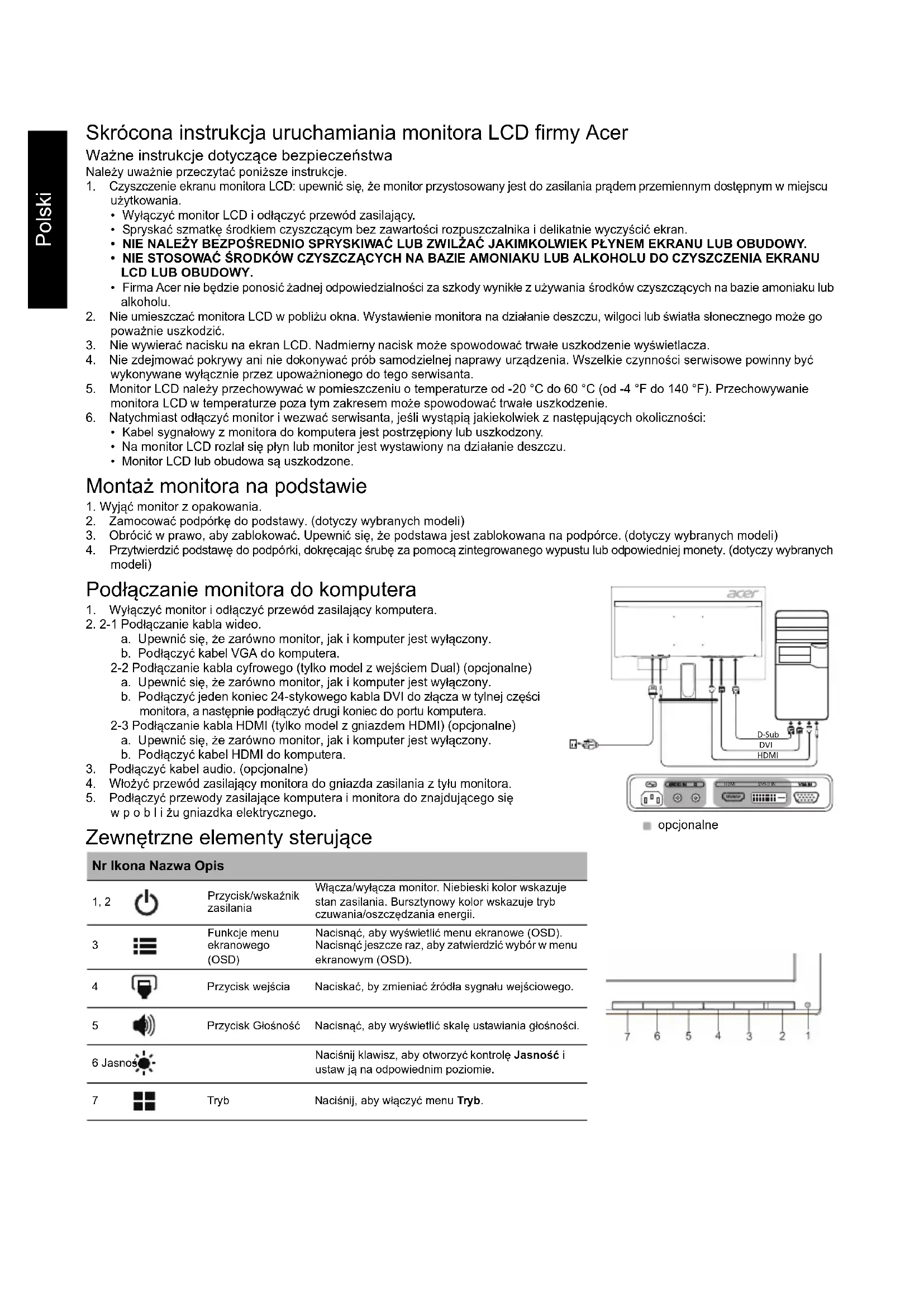

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. Czyszczenie ekranu monitora LCD: upewnić się, że monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.

2. Wyłączyć monitor LCD i odłączyć przewód zasilający.

3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
   • NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

5. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekołwiek z następujących okoliczności:

- Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.

- Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.

• Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

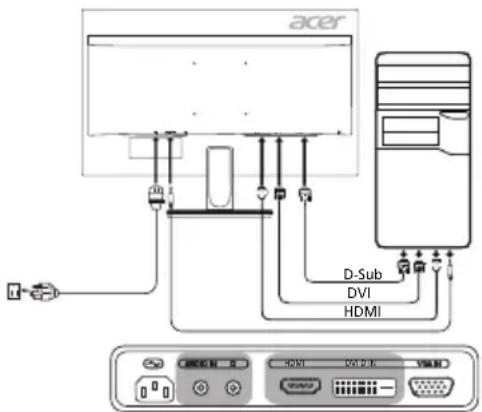

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla wideo.

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla cyfrowego (tylko model z wejściem Dual) (opcjonalne)
a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć jeden koniec 24-stykowego kabla DVI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla HDMI (tylko model z gniazdem HDMI) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel HDMI do komputera.

1. Podłączyć kabel audio. (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w p o b l i żu gniazdka elektrycznego.

Zewnętrzne elementy sterujące

Nr Ikona Nazwa Opis

1, 2		Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
3		Funkcje menu ekranowego (OSD)	Nacisnąć, aby wyświetlić menu ekranowe (OSD).Nacisnąć jeszcze raz, aby zatwierdzić wybór w menu ekranowym (OSD).
4		Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.
5		Przycisk Głośność	Nacisnąć, aby wyświetlić skalę ustawiania głośności.
6 Jasnos			Naciśnij klawisz, aby otworzyć kontrolę Jasność i ustaw ją na odpowiednim poziomie.
7		Tryb	Naciśnij, aby włączyć menu Tryb.

acer D-Sub DVI HDMI

opcjonalne

7 6 5 4 3 2 1

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga dot. przewodów ekranowanych

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga dot. urządzeń peryferyjnych

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Informacja dla użytkowników w Kanadzie

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 23,8"W (60 cm)
	Rozstaw pikseli 0,2745 mm (w poziomie) × 0,2745 mm (w pionie)
	Jasność	250 cd/m2(typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcji 4 ms (od G do G)
	Typ panelu VA
	Wideo Interfejs analogowy	R, G, B
	Częstotliwość pozioma	31–83 kHz
	Częstotliwość pionowa	56–76 Hz
Wyświetlane kolory 16,7 mln kolorów
Zegar punktowy		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksymalna rozdzielczość		1920 × 1080 przy częstotliwości 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywności energetycznej B
* Roczny pobór energii		38 (kWh) (dotyczy modelu z wejściem HDMI)
Pobór mocy (przy 200 nitach)	Tryb włączenia	21 W (typowy)
	Tryb uśpienia	0,5 W (typowy)
	Tryb wyłączenia	0,35 W (typowy)
Złącze wejściowe		D-SubDVI-D 24-stykowe (tylko model z wejściem Dual) (opcjonalnie)HDMI (tylko model z wejściem HDMI) (opcjonalnie)
Wejściowy sygnał wideo		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieSygnał cyfrowy (tylko model z wejściem Dual) (opcjonalnie)HDMI (tylko model z wejściem HDMI) (opcjonalnie)
Głośniki		2 W x 2 (opcjonalne)
Maksymalny rozmiar ekranu		Poziomo: 534,74 mmPionowo: 313,26 mm
Źródło zasilania		100–240 V, 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: od 0 do 40°CTemperatura przechowywania: od -20 do 60°CWilgotność otoczenia podczas pracy: od 20 do 80%
Wymiary		539,9 (szer.) × 409,4 (wys.) × 207,4 (gl.) mm
Waga (netto)		3,91 kg (netto)
Specyfikacje mechanizmów		Odchylenie: od -5" do +25" (tylko w najwyższym punkcie dostępne jest 25 stopni odchylenia dla kąta wzniesienia)Obrót: NieRegulacja wysokości: NieRegulacja osi: NieZdejmowalna podpórka: Tak (zdejmowalna podpórka ze śrubowym mechanizmem zwalniającym)
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilaniAMENU/WPROWADŻWejścieGłośnośćJasnośćTryb
	Funkcje	JasnośćKontrastNieb. światłoACMUstaw. poz. (tylko model z wejściem analogowym)Ustaw. pion. (tylko model z wejściem analogowym)Ostrość (tylko model z wejściem analogowym)Zegar (tylko model z wejściem analogowym)Auto konfiguracja (tylko model z wejściem analogowym)GammaTemp. kolorusRGB Mode6-osiowa barwaNasyc. 6-osiowGłośnośćJęzykWyłączenie OSDWejścieAutom. źródłoOver DrivePrzypis. przyc. skrótuTryb szerokiDDC/CDTryb szyb. uruchWyświetlanie informacjiResetuj wszyst. ustaw.
Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

* Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
