MANUALE UTENTE K242HYLB ACER

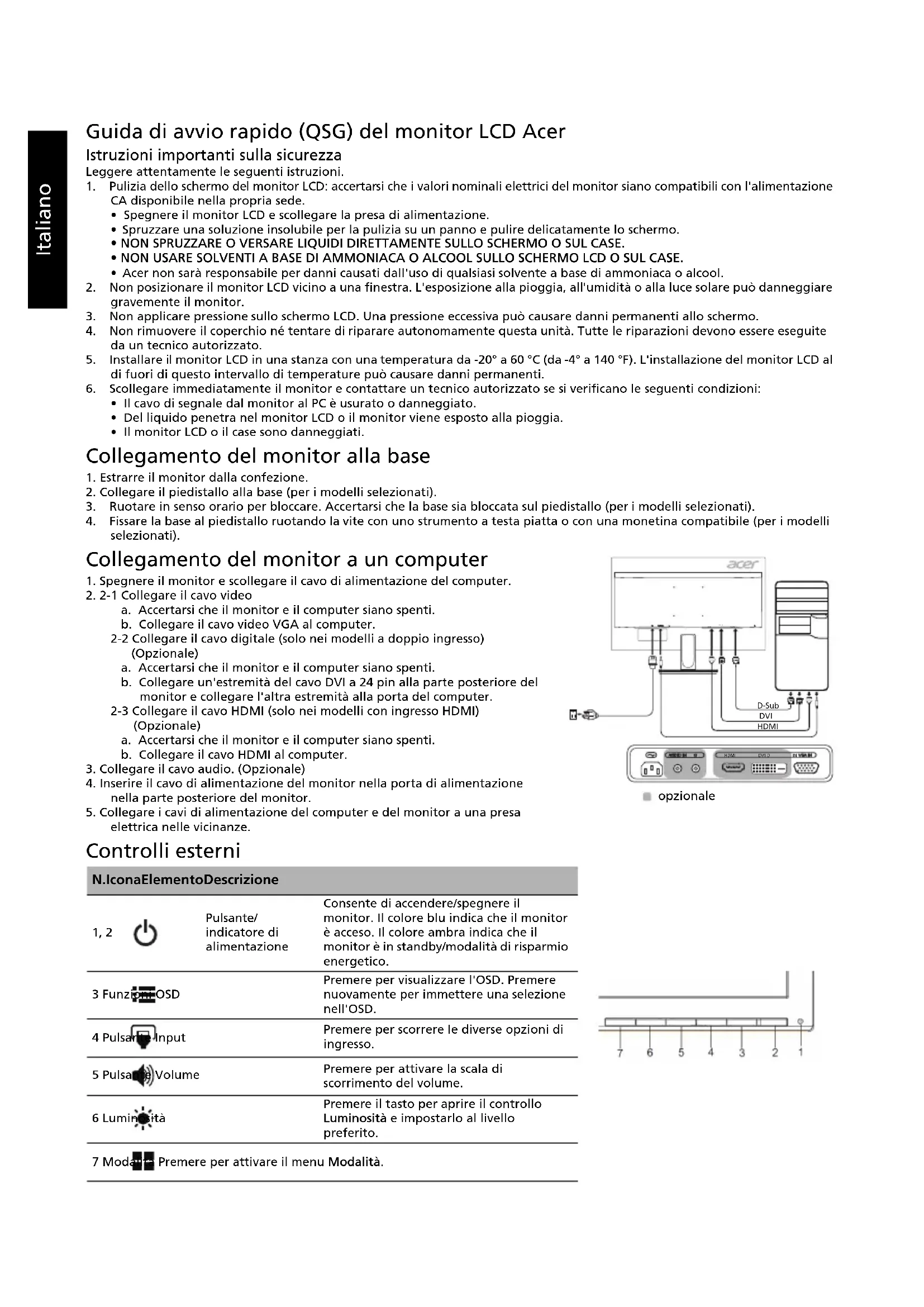

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spegnere il monitor LCD e scollegare la presa di alimentazione.

3. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
   • NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
   • NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

4. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

5. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.

6. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.

7. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
8. Installare il monitor LCD in una stanza con una temperatura da -20° a 60 °C (da -4° a 140 °F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
9. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:

- Il cavo di segnale dal monitor al PC è usurato o danneggiato.

- Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.

- Il monitor LCD o il case sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor dalla confezione.
2. Collegare il piedistallo alla base (per i modelli selezionati).
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
4. Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

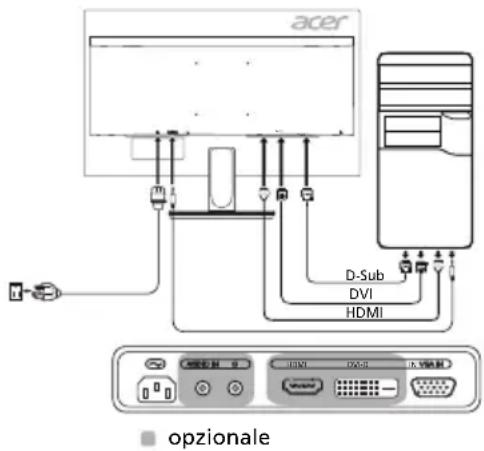

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo video

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo video VGA al computer.

2-2 Collegare il cavo digitale (solo nei modelli a doppio ingresso) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare un'estremità del cavo DVI a 24 pin alla parte posteriore del monitor e collegare l'altra estremità alla porta del computer.

2-3 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo HDMI al computer.

1. Collegare il cavo audio. (Opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.

Controlli esterni

N. Icona Elemento Descrizione
1, 2	Pulsante/ indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3 Funzioni OSD		Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
4 Pulsanti Input		Premere per scorrere le diverse opzioni di ingresso.
5 Pulsanti Volume		Premere per attivare la scala di scorrimento del volume.
6 Luminosità		Premere il tasto per aprire il controllo Luminosità e impostarlo al livello preferito.
7 Modati Premere per attivare il menu Modalità.

acer D-Sub DVI HDMI opzionale

7 6 5 4 3 2 1

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna di ricezione.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD	a colori TFT
	Dimensioni 23,8"W (60 cm)
	Passo del pixel 0,2745 mm (Φ) x 0,2745 mm (V)
	Luminosità	250 cd/m2(Tipica)
	Contrasto 100000000:1 Max	(ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 4 ms (da G a G)
	Tipo di pannello VA
	Video Interfaccia analogica R, G, B
	Frequenza O 31 kHz - 83 kHz
	Frequenza V 56 - 76 Hz
Colori del display Colori 16,7 M
Dot Clock		VGA/HDMI: 170 MHzDVI: 165 MHz
Risoluzione massima 1920 x 1080 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica B
* Consumo energetico annuale 38 (kWh) (per i mode)		li con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on	21 W (Tipico)
	Modalità sospensione	0,5 W (Tipico)
	Modalità off 0,35 W (Tipico)
Connettore di ingresso		D-SubDVI-D a 24 pin (solo nei modelli a doppio ingresso) (Opzionale)HDMI (solo nei modelli con ingresso HDMI) (Opzionale)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, PositivoSegnale digitale (solo nei modelli a doppio ingresso) (Opzionale)HDMI (solo nei modelli con ingresso HDMI) (Opzionale)
Altoparlanti		2 W x 2 (Opzionale)
Dimensione massima dello schermo		Orizzontale: 534,74 mmVerticale: 313,26 mm
Fonte di alimentazione		100-240 V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40 °CTemperatura di stoccaggio: da -20° a 60 °CUmidità operativa: da 20% a 80%
Dimensioni 539,9 (L) x 409,4 (A) x 207,4 (P) mm
Peso (peso netto)		3,91 kg (netto)
Specifiche meccaniche		Inclinazione: da -5° a +25° (inclinazione di 25 gradi solo nel punto più alto dell'angolo di elevazione)Rotazione: noRegolazione dell'altezza: noPerno: noPiedistallo scollegabile: si (piedistallo scollegabile con rilascio della vite)
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneMENU/INVIOInput	VolumeLuminositàModalità
	Funzioni	LuminositàContrastoSpia bluACMO. Posizione (solo nei modelli con ingresso analogico)V. Posizione (solo nei modelli con ingresso analogico)Nitidezza (solo nei modelli con ingresso analogico)Orologio (solo nei modelli con ingresso analogico)Autoregolazione (solo nei modelli con ingresso analogico)GammaTemp. ColoresRGB ModeTonal. 6 assi	Satur. 6 assiVolumeLinguaIntervallo OSDInputOrigine autoOver DriveAssegnazione tastiSchermo interoDDC/CIMod Avvio rapidoInformazioni sul displayRipristina tutto
Tutte le specifiche sono soggette a modifica senza preavviso.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Product:

LCD Monitor

Trade Name:

ACER

Model Number:

K242HYL

SKU Number:

K242HYL xxxxxx

("x" = 0\~9, a \~ z, A \~ Z, or blank)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

K242HYL

Artikelnummer:

K242HYL xxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre comercial:

ACER

Número de modelo:

K242HYL

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tél : [phone], Fax : [phone]

www.acer.it

Produit :

Nom commercial :

Numéro de modèle :

Numéro SKU :

Moniteur LCD

ACER

K242HYL

K242HYL xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, ou blanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto: Monitor LCD

Denominazione commerciale: ACER

Numero modello: K242HYL

Numero articolo (SKU): K242HYL xxxxxx;

(^x^=09,a z,A Z,o spazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

☒ EN55032:2012/AC:2013 Classe B

EN 55024:2010

☒ EN61000-3-2:2014 Classe D

EN61000-3-3:2013

Direttiva LVD: 2014/35/UE

EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A2:2013

Direttiva RoHS: 2011/65/UE

EN 50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275 / 2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2017.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Product:

LCD-monitor

Handelsnaam:

ACER

Modelnummer:

K242HYL

SKU-nummer:

K242HYL XXXXXX

("x" = 0\~9, a \~ z, A \~ Z, of leeg)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produto:

Monitor LCD

Diretiva ErP: 2009/125/CE
