MANUAL DE UTILIZARE K242HYLB ACER

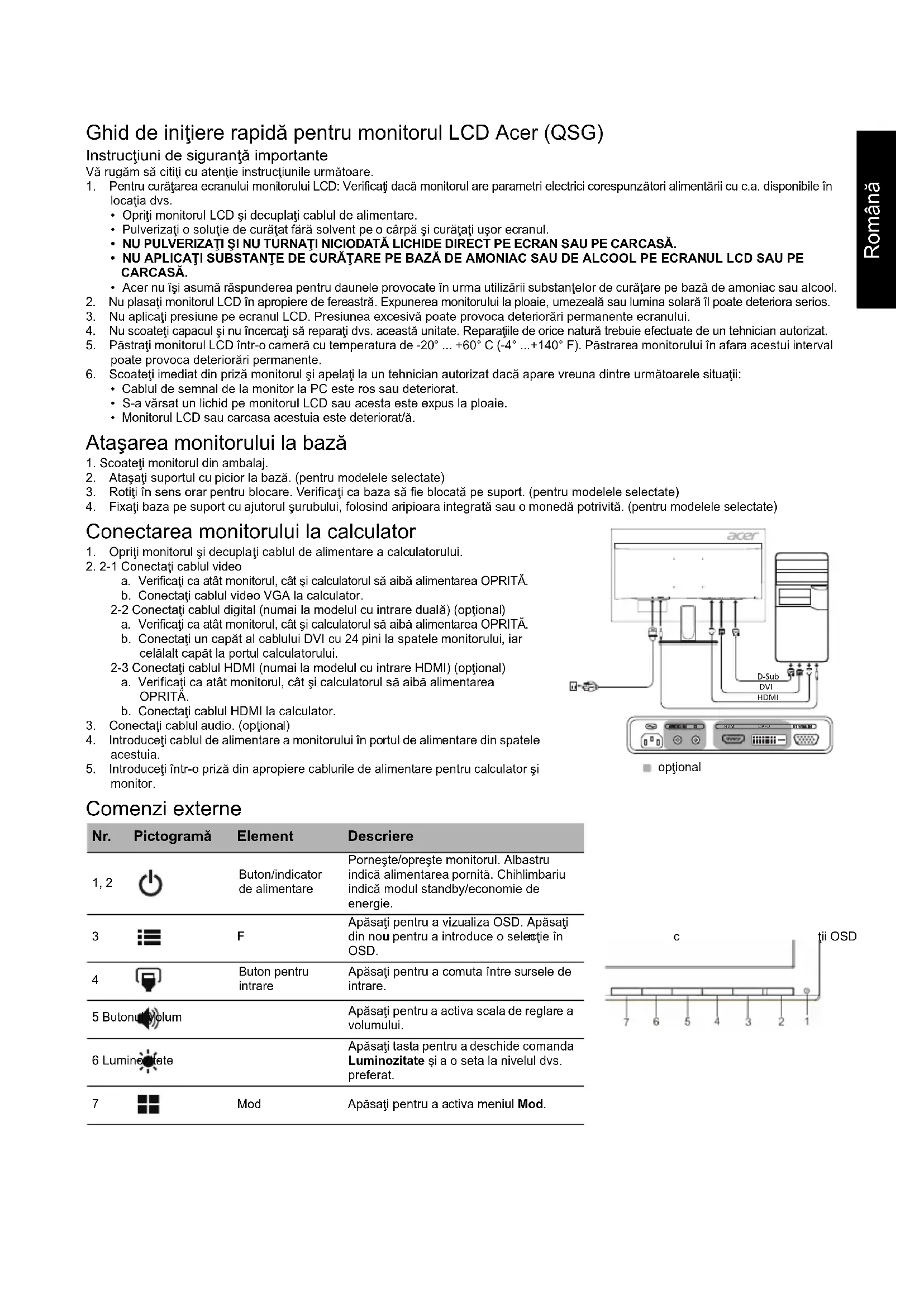

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru curățarea ecranului monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.

2. Opriti monitorul LCD și decuplați cablul de alimentare.

3. Pulverizați o soluție de curătat fără solvent pe o cârpă și curătați ușor ecranul.
4. NU PULVERIZATI SI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.

6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.

8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.

9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° ... +60° C (-4° ... +140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

- Cablul de semnal de la monitor la PC este ros sau deteriorat.

• S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.
• Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Ataşarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Ataşati suportul cu picior la bază. (pentru modelele selectate)
3. Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

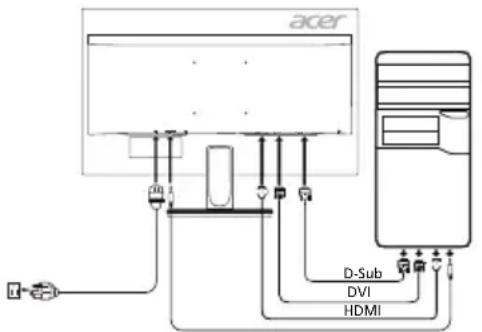

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul video

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați cablul video VGA la calculator.

2-2 Conectați cablul digital (numai la modelul cu intrare duală) (opțional)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați un capăt al cablului DVI cu 24 pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectați cablul HDMI (numai la modelul cu intrare HDMI) (opțional)

a. Verificati ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați cablul HDMI la calculator.

1. Conectați cablul audio. (optional)

2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.

3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

optional

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1, 2		Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie.
3		F	Apăsați pentru a vizualiza OSD. Apăsați din nou pentru a introduce o selecție în OSD.
4		Buton pentru intrare	Apăsați pentru a comuta între sursele de intrare.
5 Butonului volum			Apăsați pentru a activa scala de reglare a volumului.
6 Luminețete			Apăsați tasta pentru a deschide comanda Luminozitate și a o seta la nivelul dvs. preferat.
7		Mod	Apăsați pentru a activa meniul Mod.

c tii OSD 7 6 5 4 3 2 1

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protectie rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidential. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la receptia radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

● Reorientati sau repozitionati antena receptoare.
- Măriți distanța dintre dispozitiv și receptor.
- Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
- Consultați dealerul sau un tehnician radio/TV experimentat.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a mentine conformitatea cu reglementările EMC.

Notă: Dispositive periferice

Numai perifericele (dispositive de intrare/iesire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atentie

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Conditii de functionare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv nu produce interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICATII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 23,8"W (60 cm)
	Pas pixeli 0,2745 mm (H) x 0,2745 mm (V)
	Luminozitate	250 cd/m ^2 (tipic)
	Contrast 100.000.000:1	Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de răspuns 4 ms (G - G)
	Tip panou VA
	Video	Interfață analogica R, G, B
	Frecvență orizontală	31 kHz – 83 kHz
	Frecvență verticală	56 – 76 Hz
Culori afșate 16,7 milioane de culori
Frecvența de ceas		VGA/HDMI: 170 MHzDVI: 165 MHz
Rezolutie maximă		1920 x 1080 la 60 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficiență energetică		B
*Consum anual de energie		38 (kWh) (pentru modelul cu intrare HDMI)
Consum de energie (la 200 nits)	Modul Pornit	21 W (tipic)
	Modul Repaus	0,5 W (tipic)
	Modul Oprit	0,35 W (tipic)
Conector de intrare		D-SubDVI-D 24 pini (numai la modelul cu intrare duală) (optional)HDMI (numai la modelul cu intrare HDMI) (optional)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, pozitivSemnal digital (numai la modelul cu intrare duală) (optional)HDMI (numai la modelul cu intrare HDMI) (optional)
Difuzoare		2 W x 2 (optional)
Dimensiune maximă ecran		Orizontal: 534,74 mmVertical: 313,26 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temperatură de functionare: 0° – 40°CTemperatură de depozitare: -20° – 60°CUmiditate de functionare: 20% – 80%
Dimensiuni		539,9 (l) x 409,4 (h) x 207,4 (a) mm
Greutate (netă)		3,91 kg (net)
Specificații privind mecanismul		Înclinare: -5° – +25° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 25 grade înclinare)Rotire: NuReglarea înățimii: NuPivotare: NSuport cu picior detașabil: Da (suport cu picior detașabil cu prindere cu șurub)
Comenzi externe	Comulator/butoane	Buton de alimentare VolumMENIU/ENTER LuminozitateIntrare Mod
	Funcții	Luminozitate Saturație pe 6 axeContrast VolumLumină albastră LimbăACMPozitție orizontală (numai la modelul cu intrare analogica) IntrarePozitție verticală (numai la modelul cu intrare analogica) Sursă automatăFocalizare (numai la modelul cu intrare analogica) Over DriveCeas (numai la modelul cu intrare analogica) Asignare scurtăturăConfigurare automată (numai la modelul cu intrare analogica) Modul WideGammaTemperatură culoare DDC/CIModul Pornire rapidăModul sRGB Informații monitorNuanțe pe 6 axe Resetare toate setările
Toate specificațiile pol fi schimbate fără notificare prealabilă.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.

*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
