K242HYLB - Monitor ACER - Manual de uso y guía de instrucciones gratis

Marca	Acer
Modelo	K242HYLB
Tipo de producto	Monitor LCD TFT-LED
Tamaño de pantalla	23,8 pulgadas (60 cm)
Resolución máxima	1920 x 1080 a 60 Hz
Luminosidad	250 cd/m²
Contraste	100 000 000:1 máx. (ACM)
Ángulo de visión	178° horizontal / 178° vertical
Tiempo de respuesta	4 ms (gris a gris)
Tipo de panel	VA
Conectores de entrada	D-Sub, DVI-D (opcional), HDMI (opcional)
Altavoces integrados	2 x 2 W (opcional)
Alimentación	100 – 240 V, 50/60 Hz
Consumo eléctrico (funcionamiento)	21 W (típico)
Consumo eléctrico (en espera)	0,5 W (típico)
Clase de eficiencia energética	B
Dimensiones (An x Al x Pr)	539,9 x 409,4 x 207,4 mm
Peso neto	3,91 kg
Inclinación	-5° a +25°
Funciones principales	Menú OSD, ajustes de brillo, contraste, volumen, modo, fuente, ACM, Over Drive, etc.
Mantenimiento y limpieza	Utilizar un paño suave sin disolvente; no rociar líquido sobre la pantalla; evitar el amoniaco y el alcohol.
Seguridad	No exponer a la lluvia o humedad; no abrir la carcasa; llamar a un técnico autorizado en caso de daño.
Reparabilidad	Pie desmontable; reparación solo por técnico autorizado.
Información general	Plug-and-Play VESA DDCCI/DDC2B; compatible con montaje mural VESA (no especificado).

Preguntas frecuentes - K242HYLB ACER

¿Cómo limpiar la pantalla del monitor Acer K242HYLB?

Para limpiar la pantalla, apague el monitor y desconecte el cable de alimentación. Use un paño suave ligeramente humedecido con una solución de limpieza sin disolvente. Nunca rocíe líquido directamente sobre la pantalla y evite productos a base de amoniaco o alcohol.

¿Cuáles son las precauciones de seguridad a seguir?

No coloque el monitor cerca de una ventana para evitar la exposición a la lluvia o al sol. No presione la pantalla ni retire la carcasa. En caso de cable dañado o salpicadura de agua, desconéctelo inmediatamente y contacte a un técnico autorizado.

¿Cómo conectar el monitor a una computadora?

Apague el monitor y la computadora. Conecte el cable de video (VGA, DVI o HDMI) entre los dos dispositivos. Luego, conecte el cable de alimentación del monitor y encienda ambos dispositivos. El monitor detecta automáticamente la fuente.

¿Cómo ajustar el brillo y el contraste?

Presione el botón de función del monitor para abrir el menú OSD. Use las teclas de navegación para seleccionar 'Brillo' o 'Contraste' y ajuste según su preferencia. Presione 'Entrar' para confirmar.

¿Qué hacer si la pantalla permanece negra después de encender?

Verifique que el cable de alimentación esté bien conectado y que el tomacorriente funcione. Asegúrese de que el cable de video esté correctamente conectado y que la computadora esté encendida. Presione el botón de encendido del monitor. Si el indicador es naranja, el monitor está en espera; presione una tecla del teclado.

¿Cuál es el consumo eléctrico del monitor?

En modo funcionamiento, el consumo es de 21 W (típico). En espera, es de 0,5 W y apagado de 0,35 W. La clase de eficiencia energética es B.

¿El monitor es compatible con soportes de pared VESA?

El manual no menciona explícitamente la compatibilidad VESA, pero el pie es desmontable y la fijación mural generalmente es posible en los monitores Acer. Consulte el sitio oficial de Acer para las dimensiones de fijación.

¿Cómo cambiar la fuente de entrada?

Presione el botón 'Entrada' (o 'Fuente') en el panel de control del monitor. Un menú muestra las fuentes disponibles (VGA, DVI, HDMI). Seleccione la deseada y presione para confirmar.

¿Qué hacer en caso de problema de visualización o color?

Use la función 'Ajuste automático' en el menú OSD para ajustar automáticamente la visualización. También puede restablecer los ajustes mediante 'Restablecer ajustes'. Si el problema persiste, verifique los cables y la configuración de la computadora.

¿Dónde encontrar el manual de usuario completo?

El manual completo está disponible gratuitamente en PDF en el sitio notice-facile.com o en el sitio de asistencia oficial de Acer. También puede solicitar una traducción por correo electrónico a través de la página del manual.

MANUAL DE USUARIO K242HYLB ACER

Guía de inicio rápido del monitor LCD de Acer

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten utilizarlo con la corriente de CA disponible en su ubicación.

2. Apague el monitor LCD y desconecte el cable de alimentación.

3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
   • NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA.
4. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONÍACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.

5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoníaco o alcohol.

6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría dañarlo seriamente.

7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.

8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podría sufrir daños permanentes.

10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:

11. El cable de señal del monitor al PC está desgastado o dañado.

12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados).

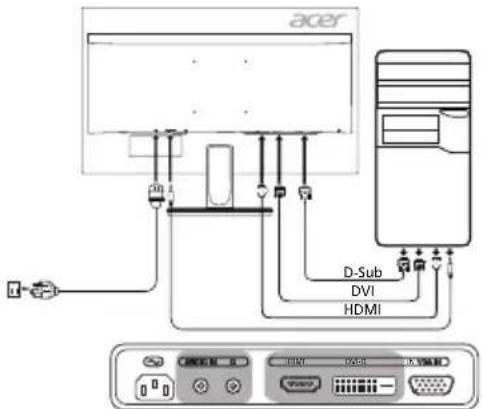

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de vídeo

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable de vídeo VGA al ordenador.

2-2 Conecte un cable digital (solo modelos con entrada dual) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte un extremo del cable DVI de 24 clavijas a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-3 Conecte un cable HDMI (solo modelos con entrada HDMI) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable HDMI al ordenador.

1. Conecte el cable de audio. (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.

Controles externos

N.°IconoElementoDescripción

1, 2	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbar indica el modo de espera/ahorro de energía.
3 Funciones de OSD		Pulse para ver el OSD. Vuelva a pulsar para realizar una selección en el OSD.
4 Botón de entrada		Pulse para cambiar entre las fuentes de entrada.
5 Botón del volumen		Pulse para activar la escala desplazable de volumen.
6 Brillo		Pulse la tecla para abrir el control de Brillo y establecerlo en el nivel preferido.

7 Modo Pulse para activar el menú Modo.

opcional

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.

No obstante, no puede garantizarse que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar solucionar las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras provisiones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a otros dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utiliza con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducción Pantalla LCD TFT en color
	Tamaño	23,8"W (60 cm)
	Distancia entre píxeles 0,2745 mm (horizontal) x 0,2745 mm (vertical)
	Brillo	250 cd/m2 (típico)
	Contraste 100000000:1 Máx. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 4 ms (G a G)
	Tipo de panel VA
	Vídeo Interfaz analógica R, G, B
	Frecuencia H 31 kHz - 83 kHz
	Frecuencia V 56 - 76 Hz
Colores de la pantalla 16,7 millones de colores
Reloj de punto		VGA/HDMI: 170 MHzDVI: 165 MHz
Resolución máxima 1920 x 1080 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Clase de eficiencia energética B
*Consumo de energía anual 38 (kWh) (para el modelo de entrada HDMI)
Consumo de energía (a 200 unidades)	Modo encendido	21 W (típico)
	Modo de suspensión	0,5 W (típico)
	Modo apagado	0,35 W (típico)
Conector de entrada		D-SubDVI-D de 24 clavijas (solo el modelo de entrada dual) (Opcional)HDMI (solo el modelo de entrada HDMI) (Opcional)
Señal de entrada de vídeo		Analógica: 0,7 Vp-p (estándar), 75 OHM, positivaSeñal digital (solo el modelo de entrada dual) (Opcional)HDMI (solo el modelo de entrada HDMI) (Opcional)
Altavoces		2 W x 2 (Opcional)
Tamaño máximo de pantalla		Horizontal: 534,74 mmVertical: 313,26 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funcionamiento: de 0° a 40 °CTemperatura de almacenamiento: de -20° a 60 °CHumedad de funcionamiento: entre el 20% y el 80%
Dimensiones		539,9 (ancho) x 409,4 (alto) x 207,4 (diagonal) mm
Peso (peso neto)		3,91 kg (neto)
Especificaciones de funcionamiento		Inclinación: de -5° a +25° (el grado de inclinación máximo en el punto más alto es de 25 grados)Giro: NãoAjuste de altura: NãoPivote: NãoSoporte extraíble: Sí (soporte extraíble con tornillo)
Controles externos	Interruptor/Botones	Botón de encendido VolumenMENÚ/INTRODUCIR BrilloEntrada Modo
	Funciones	Brillo Satur. 6 ejesContraste VolumenLuz azul IdiomaACMH. Posición (solo en el modelo de entrada analógica) T. de espera OSDH. Posición (solo en el modelo de entrada analógica) EntradaV. Posición (solo en el modelo de entrada analógica) Fuente automát.Nitidez (solo en el modelo de entrada analógica) SobrecargaRejoj (solo en el modelo de entrada analógica) Asignac. teclas rápidasAutoajuste (solo en el modelo de entrada analógica) Modo panorámicoGammaTemp. ColorsRGB ModeModo inicio ráp.Matiz de 6 ejesInformación de la pantallaRestablecer config.
Todas las especificaciones están sujetas a cambios sin aviso previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

*El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU): K242HYL xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, o en blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:

☒ Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN 55024:2010

EN61000-3-2:2014 Clase D

EN61000-3-3:2013

☒ Directiva de baja tensión: 2014/35/UE

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Directiva RoHS: 2011/65/UE

EN 50581:2012

Directiva ErP: 2009/125/CE

Reglamento (CE) N° 1275/2008; EN 50564:2011

Año para empezar a aplicar el marcado CE: 2017.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwán)

Sep. 20, 2017

Fecha
