Марка	Acer
Модел	K242HYLB
Тип продукт	LCD TFT-LED монитор
Размер на екрана	23,8 инча (60 см)
Максимална резолюция	1920 x 1080 при 60 Hz
Яркост	250 cd/m²
Контраст	100 000 000:1 макс (ACM)
Ъгъл на видимост	178° хоризонтално / 178° вертикално
Време за реакция	4 ms (сиво до сиво)
Тип панел	VA
Входни конектори	D-Sub, DVI-D (опционален), HDMI (опционален)
Вградени високоговорители	2 x 2 W (опционални)
Захранване	100 – 240 V, 50/60 Hz
Консумация на електроенергия (включен)	21 W (типично)
Консумация на електроенергия (готовност)	0,5 W (типично)
Клас на енергийна ефективност	B
Размери (Ш x В x Д)	539,9 x 409,4 x 207,4 mm
Нетно тегло	3,91 kg
Наклон	-5° до +25°
Основни функции	Меню OSD, настройки за яркост, контраст, сила на звука, режим, източник, ACM, Over Drive и др.
Поддръжка и почистване	Използвайте мека кърпа без разтворител; не пръскайте течност върху екрана; избягвайте амоняк и алкохол.
Безопасност	Не излагайте на дъжд или влага; не отваряйте корпуса; при повреда се обръщайте към оторизиран техник.
Ремонтопригодност	Отстраняема основа; ремонт само от оторизиран техник.
Обща информация	Plug-and-Play VESA DDCCI/DDC2B; съвместим с VESA стенен монтаж (не е посочено).

Често задавани въпроси - K242HYLB ACER

Как да почистя екрана на монитора Acer K242HYLB?

За да почистите екрана, изключете монитора и извадете захранващия кабел. Използвайте мека кърпа, леко навлажнена с почистващ разтвор без разтворители. Никога не пръскайте течност директно върху екрана и избягвайте продукти на основата на амоняк или алкохол.

Какви предпазни мерки за безопасност трябва да се спазват?

Не поставяйте монитора близо до прозорец, за да избегнете излагане на дъжд или слънце. Не натискайте екрана и не отстранявайте корпуса. В случай на повреден кабел или попадане на вода, веднага изключете и се свържете с оторизиран техник.

Как да свържа монитора към компютър?

Изключете монитора и компютъра. Свържете видео кабела (VGA, DVI или HDMI) между двете устройства. След това включете захранващия кабел на монитора и включете и двете устройства. Мониторът автоматично открива източника.

Как да настроя яркостта и контраста?

Натиснете функционалния бутон на монитора, за да отворите менюто OSD. Използвайте навигационните клавиши, за да изберете 'Яркост' или 'Контраст' и регулирайте според предпочитанията си. Натиснете 'Enter', за да потвърдите.

Какво да направя, ако екранът остане черен след включване?

Проверете дали захранващият кабел е правилно включен и контактът работи. Уверете се, че видео кабелът е правилно свързан и компютърът е включен. Натиснете бутона за захранване на монитора. Ако индикаторът е оранжев, мониторът е в готовност; натиснете клавиш на клавиатурата.

Каква е консумацията на електроенергия на монитора?

В режим на работа консумацията е 21 W (типично). В готовност е 0,5 W, а в изключено състояние – 0,35 W. Класът на енергийна ефективност е B.

Съвместим ли е мониторът с VESA стенни стойки?

Инструкцията не споменава изрично VESA съвместимост, но основата е отстраняема и стенният монтаж обикновено е възможен на мониторите Acer. Проверете официалния сайт на Acer за размерите на монтажа.

Как да сменя входния източник?

Натиснете бутона 'Enter' (или 'Source') на контролния панел на монитора. Ще се покаже меню с наличните източници (VGA, DVI, HDMI). Изберете желания и натиснете, за да потвърдите.

Какво да направя при проблем с дисплея или цветовете?

Използвайте функцията 'Автоматично регулиране' в менюто OSD, за да настроите автоматично дисплея. Можете също да нулирате настройките чрез 'Нулиране на настройките'. Ако проблемът продължава, проверете кабелите и настройките на компютъра.

Къде мога да намеря пълното ръководство за употреба?

Пълното ръководство е достъпно безплатно в PDF на сайта notice-facile.com или на официалния сайт за поддръжка на Acer. Можете също да поискате превод по имейл чрез страницата на ръководството.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K242HYLB ACER

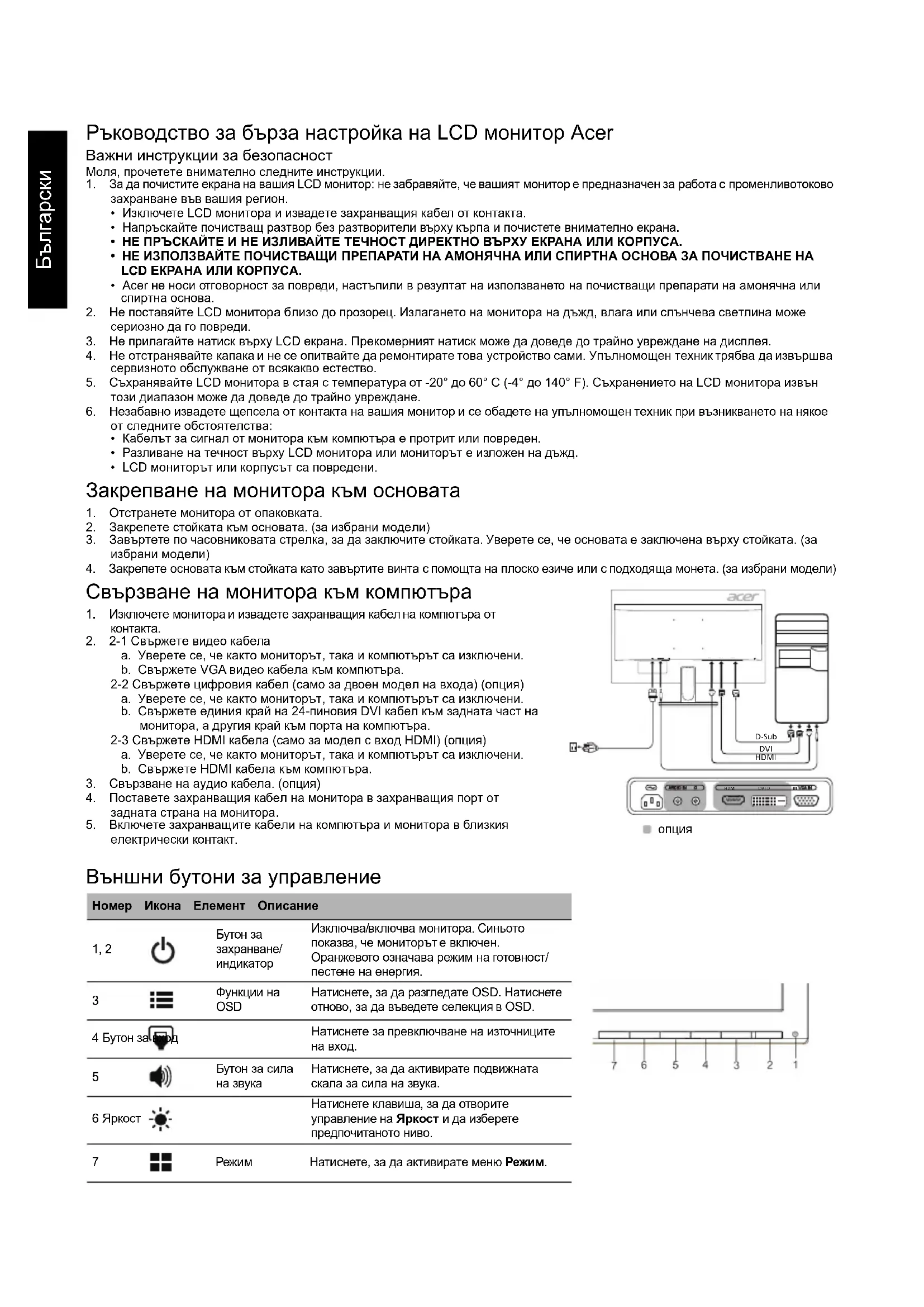

Ръководство за бърза настройка на LCD монитор Acer

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на вашия LCD монитор: не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.

2. Изключете LCD монитора и извадете захранващия кабел от контакта.

3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.

- Асег не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

1. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.
2. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.
3. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.
4. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.
5. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

- Кабелът за сигнал от монитора към компютъра е протрит или повреден.

- Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

- LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Отстранете монитора от опаковката.
2. Закрепете стойката към основата. (за избрани модели)
3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за избрани модели)
4. Закрепете основата към стойката като завъртите винта с помощта на плоско езиче или с подходяща монета. (за избрани модели)

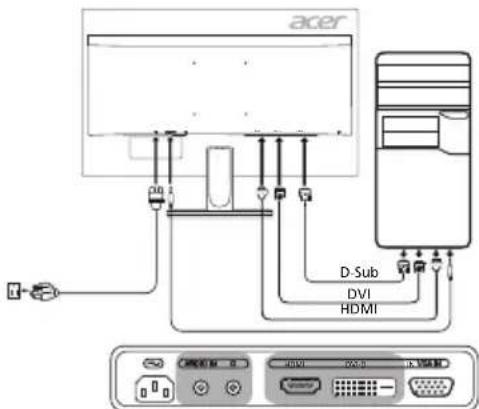

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.
2. 2-1 Свържете видео кабела

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете VGA видео кабела към компютъра.

2-2 Свържете цифровия кабел (само за двоен модел на входа) (опция)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете единия край на 24-пиновия DVI кабел към задната част на монитора, а другия край към порта на компютъра.

2-3 Свържете HDMI кабела (само за модел с вход HDMI) (опция)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете HDMI кабела към компютъра.

1. Свързване на аудио кабела. (опция)
2. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.
3. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.

опция

Външни бутони за управление

Номер	Икона	Елемент	Описание
1, 2		Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
3		Функции на OSD	Натиснете, за да разгледате OSD. Натиснете отново, за да въведете селекция в OSD.
4	Бутон за въвод		Натиснете за превключване на източниците на вход.
5		Бутон за сила на звука	Натиснете, за да активирате подвижната скала за сила на звука.
6	Яркост		Натиснете клавиша, за да отворите управление на Яркост и да изберете предпочитаното ниво.
7		Режим	Натиснете, за да активирате меню Режим.

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

● Преориентиране или преместване на антената на приемника.
● Увеличаване на разстоянието между устройството и приемника.
- Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
- Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Експлоатацията зависи от следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата ICES-003 на Канада.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система	TFT цветен LCD дисплей
	Размер 23,8"W (60 см)
	Стъпка на пикселите	0,2745 мм (X) x 0,2745 мм (B)
	Яркост	250 cd/m ^2 (типична)
	Контраст	100000000:1 макс. (ACM)
	Ъгъл на виждане	178° (X) 178° (B) (CR=10)
	Време за реакция	4 ms (G до G)
	Тип на панела	VA
	Видео	R, G, В аналогов интерфейс
	Хоризонтална честота	31 kHz–83 kHz
	Вертикална честота 56–76 Hz
Цветове на дисплея		16,7 милиона цвята
Dot Clock (Честота на сканиране)		VGA/HDMI: 170 MHzDVI: 165 MHz
Максимална резолюция		1920 x 1080 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Клас на енергийна ефективност		B
*Годишна консумация на енергия		38 (kWh) (за модел на входа HDMI)
Консумация на енергия (при 200 нита)	Включен режим	21 W (типично)
	Режим на покой	0,5 W (типично)
	Изключен режим	0,35 W (типично)
Входен конектор		D-SubDVI-D 24 пина (само за модел с двоен вход) (опция)HDMI (само за модел с вход HDMI) (опция)
Входен видео сигнал		Аналогов: 0,7 Vp-p (стандартен), 75 OHM, положителенЦифров сигнал (само за модел с двоен вход) (опция)HDMI (само за модел с вход HDMI) (опция)
Говорители		2 W x 2 (опция)
Максимален размер на екрана		Хоризонтален: 534,74 ммВертикален: 313,26 мм
Източник на захранване		100–240 V, 50/60 Hz
Екологични съображения		Работна температура: 0° до 40°CТемпература за съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		539,9 (Ш) x 409,4 (В) x 207,4 (Д) мм
Тегло (нетно тегло)		3,91 кг (нето)
Спецификации на механизма		Накланяне: -5° до +25° (само в най-високата точка може да се получи наклон от 25 градуса за ъгъла на издигане)Въртене: НеКоригиране на височината: НеОс: НеСтойка с подвижно краче: Да (Стойка с подвижно краче с винт)
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоМеню/въвежданеВход
	Функции	ЯркостКонтрастСиня светлинаАСМХоризонтална позиция (само за модел с аналогов вход)Вертикална позиция (само за модел с аналогов вход)Фокус (само за модел с аналогов вход)Часовник (само за модел с аналогов вход)Автоматична конфигурация (само за модел с аналогов вход)ГамаТемпература на цветаРежим sRGB6-осев нюанс
Всички спецификации подлежат на промяна без предизвестие.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.

*Годишната консумация на енергия се изчислява с помощта на типичната консумация на енергия 4 часа на ден, 365 дни в годината.
