K242HYLB - モニター ACER - 無料のユーザーマニュアル

ブランド	Acer
モデル	K242HYLB
製品タイプ	LCD TFT-LED モニター
画面サイズ	23.8 インチ (60 cm)
最大解像度	1920 x 1080 (60 Hz)
輝度	250 cd/m²
コントラスト比	最大 100,000,000:1 (ACM)
視野角	178° 水平 / 178° 垂直
応答時間	4 ms (グレー to グレー)
パネルタイプ	VA
入力コネクタ	D-Sub、DVI-D（オプション）、HDMI（オプション）
内蔵スピーカー	2 x 2 W（オプション）
電源	100 – 240 V、50/60 Hz
消費電力（オン）	21 W（標準）
消費電力（スタンバイ）	0.5 W（標準）
エネルギー効率クラス	B
寸法 (W x H x D)	539.9 x 409.4 x 207.4 mm
正味重量	3.91 kg
傾き	-5° ～ +25°
主な機能	OSDメニュー、輝度、コントラスト、音量、モード、ソース、ACM、オーバードライブなど
メンテナンスと清掃	溶剤を含まない柔らかい布を使用してください。画面に液体を噴霧しないでください。アンモニアやアルコールは避けてください。
安全上の注意	雨や湿気にさらさないでください。キャビネットを開けないでください。損傷が生じた場合は、認定技術者にご連絡ください。
修理可能性	取り外し可能なスタンド；修理は認定技術者のみ。
一般情報	VESA DDCCI/DDC2B プラグアンドプレイ；VESA 壁掛け対応（未指定）

よくある質問 - K242HYLB ACER

Acer K242HYLB モニターの画面を掃除するにはどうすればよいですか？

画面を掃除するには、モニターの電源を切り、電源コードを抜いてください。溶剤を含まない洗浄液で軽く湿らせた柔らかい布を使用してください。画面に直接液体を噴霧しないでください。アンモニアやアルコールを含む製品は避けてください。

守るべき安全上の注意事項は何ですか？

雨や日光にさらされないように、モニターを窓の近くに置かないでください。画面を押さないでください。キャビネットを取り外さないでください。ケーブルが損傷した場合や水がかかった場合は、すぐにプラグを抜き、認定技術者に連絡してください。

モニターをコンピューターに接続する方法は？

モニターとコンピューターの電源を切ります。ビデオケーブル（VGA、DVI、またはHDMI）を両方の機器に接続します。次に、モニターの電源ケーブルを接続し、両方の機器の電源を入れます。モニターは自動的にソースを検出します。

輝度とコントラストを調整する方法は？

モニターのファンクションボタンを押してOSDメニューを開きます。ナビゲーションボタンを使って「輝度」または「コントラスト」を選択し、好みに合わせて調整します。「入力」を押して確定します。

電源投入後に画面が真っ暗なままの場合はどうすればよいですか？

電源ケーブルが正しく接続され、コンセントが機能していることを確認してください。ビデオケーブルが正しく接続され、コンピューターの電源が入っていることを確認してください。モニターの電源ボタンを押してください。インジケーターがオレンジ色の場合は、モニターがスタンバイ状態です。キーボードのキーを押してください。

モニターの消費電力はどのくらいですか？

オン時の消費電力は21 W（標準）です。スタンバイ時は0.5 W、オフ時は0.35 Wです。エネルギー効率クラスはBです。

このモニターはVESA壁掛けブラケットに対応していますか？

取扱説明書にはVESA互換性について明示されていませんが、スタンドは取り外し可能で、一般的にAcerモニターでは壁掛けが可能です。取り付け寸法についてはAcerの公式サイトをご確認ください。

入力ソースを変更する方法は？

モニターのコントロールパネルの「入力」（または「ソース」）ボタンを押します。利用可能なソース（VGA、DVI、HDMI）がメニューに表示されます。希望するソースを選択し、確定するために押します。

表示や色に問題がある場合はどうすればよいですか？

OSDメニューの「自動調整」機能を使用して、表示を自動的に調整します。また、「設定をリセット」で設定をリセットすることもできます。問題が解決しない場合は、ケーブルとコンピューターの設定を確認してください。

完全な取扱説明書はどこで入手できますか？

完全なマニュアルはnotice-facile.comまたはAcer公式サポートサイトで無料のPDFとして入手できます。また、取扱説明書のページからメールで翻訳を依頼することもできます。

使用説明書 K242HYLB ACER

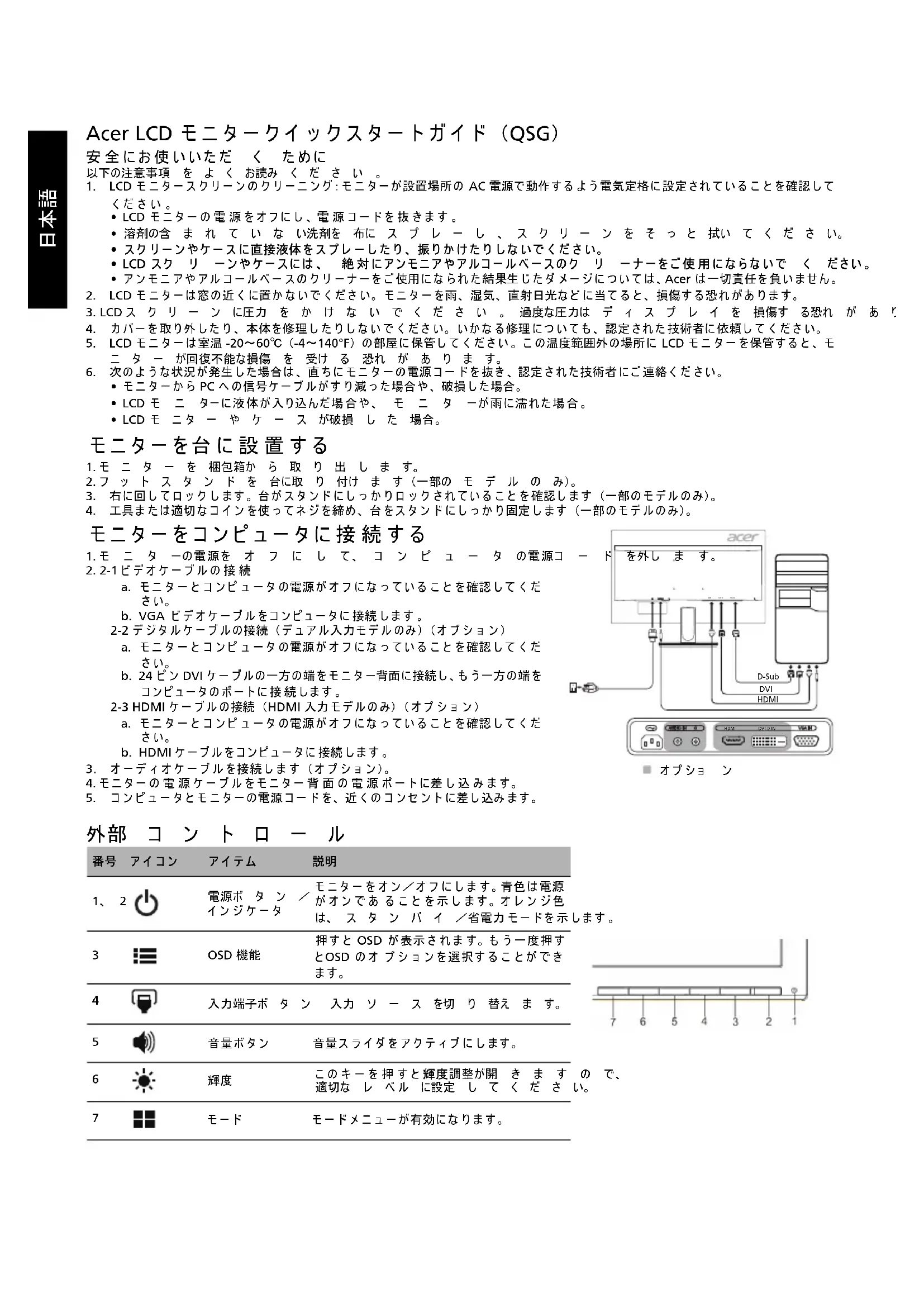

Acer LCD モニタークイックスタートガイド（QSG）

安全にお使いいただくために

以下の注意事項をよくお読みください。

1. LCD モニタースクリーンのクリーニング: モニターが設置場所の AC 電源で動作するよう電気定格に設定されていることを確認してください。
2. LCD モニターの電源をオフにし、電源コードを抜きます。
3. 溶剤の含まれていない洗剤を布にスプレーし、スクリーンをそっと拭いてください。
4. スクリーンやケースに直接液体をスプレーしたり、振りかけたりしないでください。
5. LCD スクリーンやケースには、絶対にアンモニアやアルコールベースのクリーナーをご使用にならないでください。
6. アンモニアやアルコールベースのクリーナーをご使用になられた結果生じたダメージについては、Acer は一切責任を負いません。
7. LCD モニターは窓の近くに置かないでください。モニターを雨、湿気、直射日光などに当てると、損傷する恐れがあります。
8. LCD スクリーンに圧力をかけないでください。過度な圧力はディスプレイを損傷する恐れがあります。
9. カバーを取り外したり、本体を修理したりしないでください。いかなる修理についても、認定された技術者に依頼してください。
10. LCD モニターは室温 -20～60℃（-4～140°F）の部屋に保管してください。この温度範囲外の場所に LCD モニターを保管すると、モニターが回復不能な損傷を受ける恐れがあります。
11. 次のような状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者にご連絡ください。

- モニターから PC への信号ケーブルがすり減った場合や、破損した場合。

• LCD モニターに液体が入り込んだ場合や、モニターが雨に濡れた場合。
• LCD モニターやケースが破損した場合。

モニターを台に設置する

1. モニターを梱包箱から取り出します。
2. フットスタンドを台に取り付けます（一部のモデルのみ）。
3. 右に回してロックします。台がスタンドにしっかりロックされていることを確認します（一部のモデルのみ）。
4. 工具または適切なコインを使ってネジを締め、台をスタンドにしっかり固定します（一部のモデルのみ）。

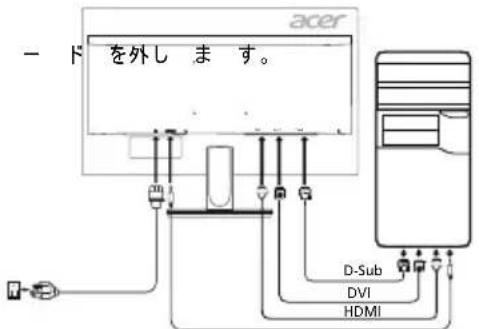

モニターをコンピュータに接続する

1. モニターの電源をオフにして、コンピュータの電源をオフにします。

a. モニターとコンピュータの電源がオフになっていることを確認してください。 b. VGA ビデオケーブルをコンピュータに接続します。

2-2 デジタルケーブルの接続（デュアル入力モデルのみ）（オプション）

a. モニターとコンピュータの電源がオフになっていることを確認してください。 b. 24ピンDVIケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピュータのポートに接続します。

2-3 HDMIケーブルの接続（HDMI入力モデルのみ）（オプション）

a. モニターとコンピュータの電源がオフになっていることを確認してください。 b. HDMIケーブルをコンピュータに接続します。

1. オーディオケーブルを接続します（オプション）。
2. モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。
3. コンピュータとモニターの電源コードを、近くのコンセントに差し込みます。

オプション

外部コントロール

番号	アイコン	アイテム	説明
1、2		電源ボタンインジケータ	モニターをオン/オフにします。青色は電源がオンであることを示します。オレンジ色は、スタンバイ/省電力モードを示
3		OSD機能	押すとOSDが表示されます。もう一度押すとOSDのオプションを選択することができます。
4		入力端子ボタン	入力ソースを切り替えます。
5		音量ボタン	音量スライダをアクティブにします。
6		輝度	このキーを押すと輝度調整が開きます適切なレベルに設定してください
7		モード	モードメニューが有効になります。

規制と安全に関する注意

FCCに関する注意

このデバイスは、FCC規則の第15部に準拠するクラスBデジタル機器の制限に適合していることが確認されています。これらの制限は、住宅地域での設置において有害な干渉から適切な保護を提供することを目的としています。このデバイスは、無線周波数エネルギーを生成、使用し、放射する可能性があり、指示に従って設置および使用しない場合、無線通信に有害な干渉を引き起こす可能性があります。ただし、特定の設置条件で干渉が発生しないことを保証するものではありません。このデバイスがラジオやテレビの受信に有害な干渉を引き起こす場合は、以下の対策を試してください。

● 受信アンテナの方向や位置を変える。 ● デバイスと受信機の距離を離す。 ● デバイスを受信機とは別のコンセントに接続する。 ● 販売店または経験豊富なラジオ/テレビ技術者に相談する。

CE適合宣言

Acer Inc.は、このLCDモニターが、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EU、およびエネルギー関連製品のエコデザイン要件の枠組みを確立する指令2009/125/ECの必須要件およびその他の関連規定に準拠していることを宣言します。

注意：

モニターが故障するため、モニターの底を持って持ち上げないでください。

注意：シールドされたケーブル

EMC規制への適合性を守るため、他のコンピューティングデバイスへの接続はすべて、シールドされたケーブルを使用する必要があります。

注意：周辺機器

本装置に接続できるのは、クラスBの制限事項への適合性が証明された周辺機器（入力機器／出力機器、端末、プリンタなど）のみとなります。適合性が証明されていない周辺機器を使用して操作することにより、ラジオやテレビに干渉を引き起こす可能性があります。

注意

製造会社によって明示的に許可されていない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、ユーザーが本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件が対象となります。(1) このデバイスは有害な受信妨害を発生しない。(2) このデバイスは、意図しない動作の原因となる受信妨害も含め、受信するすべての受信妨害に対応する必要がある。

注意：カナダのユーザーへ

このクラスBデジタル機器は、カナダICES-003に準拠しています。

欧州連合における一般家庭ユーザーによる使用済み機器の処分

製品または製品の梱包箱に表示されるこの記号は、この製品を他の家庭ごみと一緒に処分してはならないことを示しています。使用済み機器を処分する際は、ユーザーご自身の責任で電気電子機器廃棄物のリサイクル所に持ち運ぶ必要があります。使用済み機器の個別回収やリサイクルは天然資源の保全につながり、環境を保護する方法でリサイクルされることが保証されます。リサイクル目的で使用済み機器を処分する方法については、地方自治体、家庭ごみ処理サービス、または製品をご購入された販売店にお問い合わせください。

仕様

LCD パネル	駆動装置	TFT カラー LCD
	サイズ	23.8"W (60 cm)
	画素 ピッチ	0.2745 mm (水平) x 0.2745 mm (垂直)
	輝度 250 cd/m	2(標準)
	コントラスト	100000000:1 最大 (ACM)
	可視角度	178° (水平) 178° (垂直) (CR=10)
	応答時間	4 ms (GTG)
	パネルタイプ	VA
	ビデオ	R、G、B アナログインターフェース
	水平周波数	31 kHz~83 kHz
	垂直周波数	56 Hz~76 Hz
ディスプレイカラー		16.7 M カラー
ドットクロック		VGA/HDMI: 170 MHzDVI: 165 MHz
最大解像度		1920 x 1080 @ 60 Hz
プラグアンドプレイ		VESA DDCCI/DDC2B
エネルギー効率クラス		B
*年間エネルギー消費量		38 kWh (HDMI 入力モデル)
消費電力 (200ニト)	オンモード	21 W (標準)
	スリープモード	0.5 W (標準)
	オフモード	0.35 W (標準)
入力端子 コネクタ		D-SubDVI-D 24ピン (デュアル入力モデルのみ) (オプション)HDMI (HDMI 入力モデルのみ) (オプション)
入力映像信号		アナログ: 0.7 Vp-p (標準)、75 OHM、ポジティブデジタル信号 (デュ アル入力モデルのみ) (オプション)HDMI (HDMI 入力モデルのみ) (オプション)
スピーカ		2 W x 2 (オプション)
最大 スクリーンサイズ		水平方向: 534.74 mm垂直方向: 313.26mm
電源		100~240 V、50/60 Hz
環境条件		動作温度: 0°~40°C保管温度: -20°~60°C動作湿度: 20%~80%
寸法		539.9 (幅) x 409.4 (高さ) x 207.4 (奥行き) mm
重量 (正味重量)		3.91 kg (正味)
機械仕様		チルト: -5°~+25° (最も高い位置においてのみ、上下で 25°の傾斜が可能)旋回: 不可高さ調整: 不可回転: 不可取り外し可能フットスタンド: 有り (ネジによる取り外し可能フットスタンド)
外部 コントロール	スイッチ/ボタン	電源ボタン 音量メニュー/選択 輝度入力端子 モード
	機能	輝度 6 軸飽和コントラスト 音量ブルーライト 言語ACM OSD 表示時間設定水平位置 (アナログ入力モデルのみ) オーム端子垂直位置 (アナログ入力モデルのみ) 自動ソースフェーズ (アナログ入力モデルのみ) オーバードライブクロック (アナログ入力モデルのみ) ホットキー割当自動調整 (アナログ入力モデルのみ) 表示 モードガンマ DDC/Cl色温度 クイックスタートモードsRGBモード 表示情報6 軸色合い すべての設定を リセット
仕様は予告なしに変更されることがあります。

Acer 製品のマニュアルやその他のドキュメントは、Acer の公式サポートサイトからご覧いただけます。*年間エネルギー消費量は、4時間/日×365日/年の標準消費電力に基づき算出しています。
