K242HYLB - Monitor ACER - Bezplatný návod k obsluze

Značka	Acer
Model	K242HYLB
Typ produktu	Monitor LCD TFT-LED
Velikost obrazovky	23,8 palce (60 cm)
Maximální rozlišení	1920 x 1080 při 60 Hz
Jas	250 cd/m²
Kontrast	100 000 000:1 max (ACM)
Pozorovací úhel	178° horizontálně / 178° vertikálně
Doba odezvy	4 ms (šedá až šedá)
Typ panelu	VA
Vstupní konektory	D-Sub, DVI-D (volitelně), HDMI (volitelně)
Integrované reproduktory	2 x 2 W (volitelně)
Napájení	100 – 240 V, 50/60 Hz
Spotřeba elektřiny (zapnuto)	21 W (typicky)
Spotřeba elektřiny (pohotovostní režim)	0,5 W (typicky)
Třída energetické účinnosti	B
Rozměry (Š x V x H)	539,9 x 409,4 x 207,4 mm
Hmotnost	3,91 kg
Náklon	-5° až +25°
Hlavní funkce	Menu OSD, nastavení jasu, kontrastu, hlasitosti, režimu, zdroje, ACM, Over Drive atd.
Údržba a čištění	Použijte měkký hadřík bez rozpouštědel; nestříkejte kapalinu na obrazovku; vyhněte se čpavku a alkoholu.
Bezpečnost	Nevystavujte dešti ani vlhkosti; neotevírejte kryt; v případě poškození kontaktujte autorizovaného technika.
Opravitelnost	Odnímatelná noha; opravy pouze autorizovaným technikem.
Obecné informace	Plug-and-Play VESA DDCCI/DDC2B; kompatibilní s montáží na zeď VESA (nespecifikováno).

Často kladené otázky - K242HYLB ACER

Jak vyčistit obrazovku monitoru Acer K242HYLB ?

Pro čištění obrazovky vypněte monitor a odpojte napájecí kabel. Použijte mírně navlhčený měkký hadřík s čisticím roztokem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku a vyhněte se výrobkům obsahujícím čpavek nebo alkohol.

Jaká bezpečnostní opatření je třeba dodržovat ?

Neumisťujte monitor blízko okna, abyste zabránili vystavení dešti nebo slunci. Netlačte na obrazovku a neodstraňujte kryt. V případě poškozeného kabelu nebo polití vodou okamžitě odpojte a kontaktujte autorizovaného technika.

Jak připojit monitor k počítači ?

Vypněte monitor a počítač. Připojte video kabel (VGA, DVI nebo HDMI) mezi obě zařízení. Poté připojte napájecí kabel monitoru a zapněte obě zařízení. Monitor automaticky detekuje zdroj.

Jak nastavit jas a kontrast ?

Stiskněte tlačítko funkce na monitoru pro otevření menu OSD. Pomocí navigačních tlačítek vyberte 'Jas' nebo 'Kontrast' a upravte podle svých preferencí. Stiskněte 'Enter' pro potvrzení.

Co dělat, když obrazovka zůstane černá po zapnutí ?

Zkontrolujte, zda je napájecí kabel správně zapojen a zásuvka funguje. Ujistěte se, že je video kabel správně připojen a počítač je zapnutý. Stiskněte tlačítko napájení monitoru. Pokud je indikátor oranžový, je monitor v pohotovostním režimu; stiskněte libovolnou klávesu na klávesnici.

Jaká je spotřeba elektřiny monitoru ?

V zapnutém režimu je spotřeba 21 W (typicky). V pohotovostním režimu je to 0,5 W a při vypnutí 0,35 W. Třída energetické účinnosti je B.

Je monitor kompatibilní s montážními držáky VESA ?

Manuál výslovně neuvádí kompatibilitu s VESA, ale noha je odnímatelná a nástěnný držák je u monitorů Acer obvykle možný. Podívejte se na oficiální stránky Acer pro rozměry upevnění.

Jak změnit vstupní zdroj ?

Stiskněte tlačítko 'Enter' (nebo 'Source') na ovládacím panelu monitoru. Zobrazí se nabídka dostupných zdrojů (VGA, DVI, HDMI). Vyberte požadovaný a stiskněte pro potvrzení.

Co dělat v případě problému se zobrazením nebo barvami ?

Použijte funkci 'Automatické nastavení' v menu OSD pro automatické přizpůsobení zobrazení. Můžete také resetovat nastavení pomocí 'Obnovit nastavení'. Pokud problém přetrvává, zkontrolujte kabely a nastavení počítače.

Kde najít úplný návod k použití ?

Úplný manuál je k dispozici zdarma ve formátu PDF na webu notice-facile.com nebo na oficiálních stránkách podpory Acer. Můžete také požádat o překlad e-mailem prostřednictvím stránky návodu.

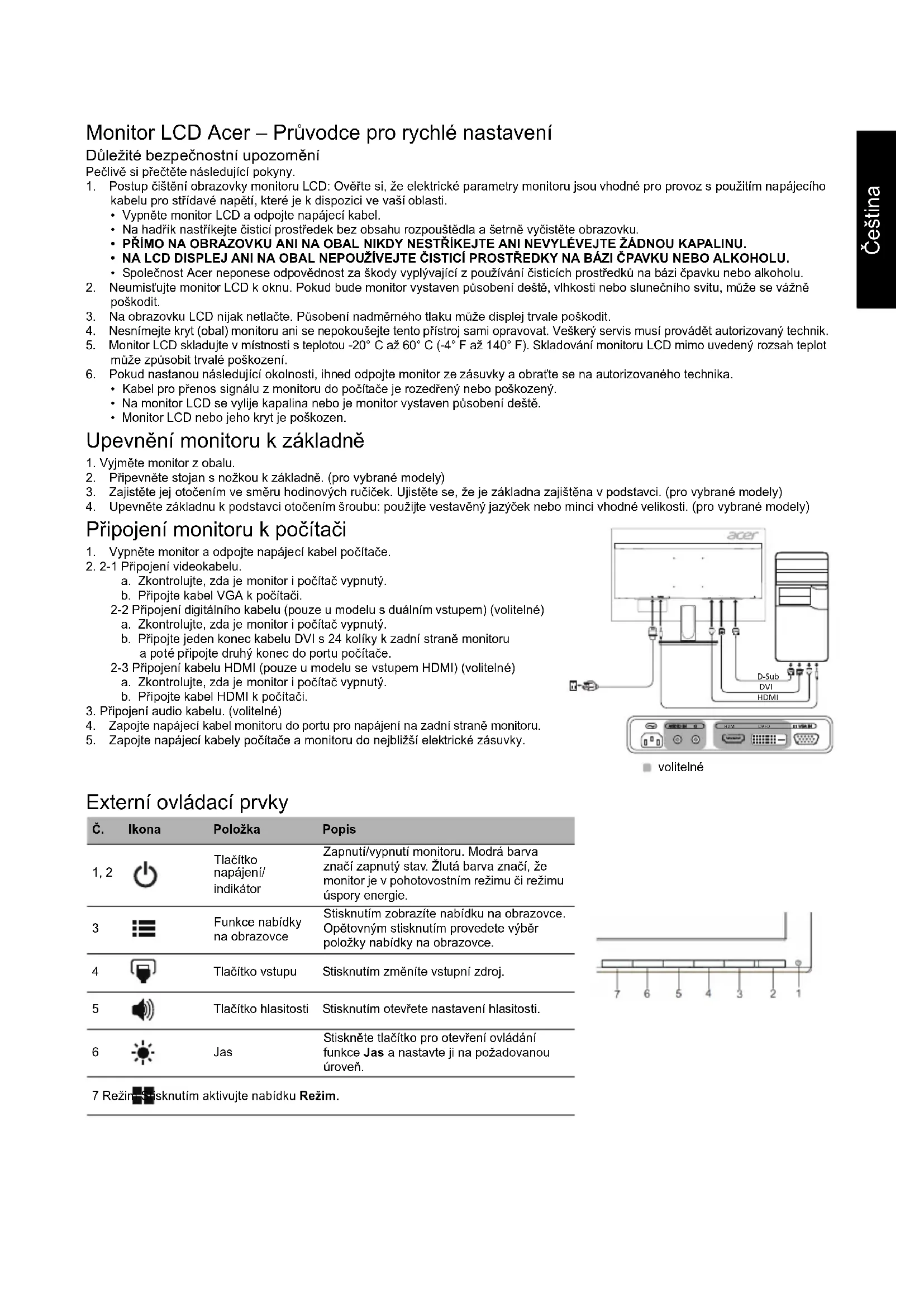

NÁVOD K OBSLUZE K242HYLB ACER

Monitor LCD Acer – Průvodce pro rychlé nastavení

Důležité bezpečnostní upozomění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

• Vypněte monitor LCD a odpojte napájecí kabel.
- Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
• NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumistujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.

2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku muže displej trvale poškodit.

3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

- Kabel pro prěnos signálu z monitoru do počítače je rozedřený nebo poškozený.

• Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
  • Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

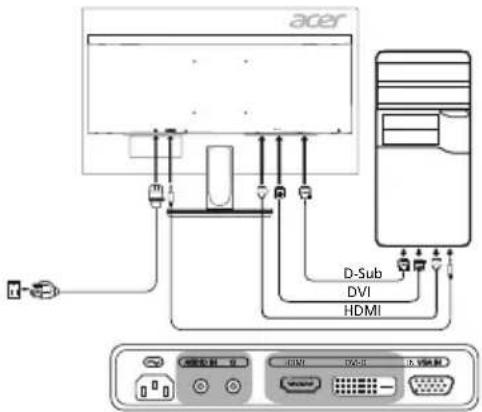

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu.

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel VGA k počítači.

2-2 Připojení digitálního kabelu (pouze u modelu s duálním vstupem) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.

1. Připojení audio kabelu. (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

volitelné

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1, 2		Tlačitko napájení/ indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie.
3		Funkce nabídky na obrazovce	Stisknutím zobrazíte nabídku na obrazovce.Opětovným stisknutím provedete výběr položky nabídky na obrazovce.
4		Tlačitko vstupu	Stisknutím změníte vstupní zdroj.
5		Tlačitko hlasitosti	Stisknutím otevřete nastavení hlasitosti.
6		Jas	Stiskněte tlačitko pro otevření ovládání funkce Jas a nastavte ji na požadovanou úroveň.

7 Režim-Ssknutím aktivujte nabídku Režim.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Porad'te se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Užívání zařízení podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace vyřazených zařízení uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný	LCD TFT
	Velikost 23,8"W (60 cm)
	Rozteč pixelů	0,2745 mm (horizontálně) × 0,2745 mm (vertikálně)
	Jas	250 cd/m2(typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Úhel sledování	178° (horizontálně) 178° (vertikálně) (CR=10)
	Doba odezvy 4 ms (GTG)
	Typ panelu VA
	Video R, G, B analogové	rozhraní
	Horizontální frekvence 31	kHz až 83 kHz
	Vertikální frekvence 56 až	76 Hz
Barva zobrazení 16,7 millionu barev
Frekvence bodů		VGA/HDMI: 170 MHzDVI: 165 MHz
Maximální rozlišení 1920 × 1080 při 60 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity B
*Roční spotřeba energie		38 (kWh) (pro model se vstupem HDMI)
Spotřeba energie(při jasu 200 nitů)	Režim Zapnuto	21 W (typicky)
	Režim spánku	0,5 W (typicky)
	Režim Vypnuto	0,35 W (typicky)
Konektor vstupu		D-SubDVI-D 24kolíkový (pouze model s duálním vstupem ) (volitelné)HDMI (pouze model se vstupem HDMI) (volitelné)
Vstupní videosignál		Analogový: 0,7 Vp-p (standardní), 75 OHM, pozitivníDigitální signál (pouze model s duálním vstupem) (volitelné)HDMI (pouze model se vstupem HDMI) (volitelné)
Reproduktory		2 W x 2 (volitelné)
Maximální velikost obrazovky		Horizontálné: 534,74 mmVertikálné: 313,26 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 0 °C až 40 °CSkladovací teplota: -20 °C až 60 °CProvozní vlhkost: 20 % až 80 %
Rozměry		539,9 (Š) × 409,4 (V) × 207,4 (H) mm
Hmotnost (čistá hmotnost)		3,91 kg (čistá)
Technické údaje mechanismu		Naklonění: -5" až +25" (pro úhel zdvihu lze dosáhnout záklonu 25 stupňů pouze v nejvyšším bodě)Otáčení: NeNastavení výsky: NeOtočení: NeOdnímatelný stojan: Ano (odnímatelný stojan s nožkou a uvolněním pomocí šroubu)
Externí ovládací prvky	Spínače a tlačítka	Tlačítko napájení NABÍDKA/ENTER Vstup Hlasitost Jas Režim
	Funkce	Jas Kontrast Modré světlo ACM Horizontální pozice (jen pro model s analogovým vstupem) Vertikální pozice (jen pro model s analogovým vstupem) Zaostření (jen pro model s analogovým vstupem) Hodiny (jen pro model s analogovým vstupem) Automatická konfigurace (jen pro model s analogovým vstupem) Gamma Teplota barev Režim sRGB 6osý odstín 6osá sytost Hlasitost Jazyk Časový limit nabídky na obrazovce Vstup Automatická detekce signálů ze zdrojů Over Drive Příražení klávesových zkratek Širokoúhlý režim DDC/CI Režim rychlého spuštění Informace o displeji Obnovit všechna nastavení
Jakékoli technické údaje zařízení mohou být změněny bez předchozího upozornění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.
