K242HYLB - 显示器 ACER - 免费用户手册

品牌	宏磁
型号	K242HYLB
产品类型	LCD TFT-LED 显示器
屏幕尺寸	23.8 英寸（60 厘米）
最大分辨率	1920 x 1080 @ 60 Hz
亮度	250 cd/m²
对比度	100,000,000:1 最大 (ACM)
可视角度	178° 水平 / 178° 垂直
响应时间	4 毫秒（灰阶到灰阶）
面板类型	VA
输入连接器	D-Sub, DVI-D（可选）, HDMI（可选）
内置扬声器	2 x 2 瓦（可选）
电源	100-240V, 50/60Hz
功耗（运行）	21 瓦（典型）
功耗（待机）	0.5 瓦（典型）
能效等级	B
尺寸（长 x 高 x 深）	539.9 x 409.4 x 207.4 毫米
净重	3.91 千克
倾斜角度	-5° 至 +25°
主要功能	OSD 菜单，亮度、对比度、音量、模式、信号源、ACM、Over Drive 等调节
维护与清洁	使用无溶剂的软布；不要将液体喷到屏幕上；避免使用氨水和酒精。
安全须知	不要暴露在雨水或潮湿环境中；不要打开机壳；如损坏请联系授权技术人员。
可维修性	可拆卸底座；仅由授权技术人员维修。
一般信息	即插即用 VESA DDCCI/DDC2B；兼容 VESA 壁挂安装（未指定）。

常见问题 - K242HYLB ACER

如何清洁宏磁 K242HYLB 显示器的屏幕？

清洁屏幕时，请关闭显示器并拔掉电源线。使用略微浸湿的无溶剂清洁溶液的软布。切勿将液体直接喷在屏幕上，并避免使用含氨或酒精的产品。

有哪些安全注意事项？

不要将显示器放在窗户附近，避免暴露在雨水或阳光下。不要按压屏幕，不要拆开机壳。如果电缆损坏或溅水，请立即拔下插头并联系授权技术人员。

如何将显示器连接到电脑？

关闭显示器和电脑。将视频线（VGA、DVI 或 HDMI）连接到两个设备之间。然后连接显示器电源线，打开两个设备。显示器会自动检测信号源。

如何调节亮度和对比度？

按显示器上的功能键打开 OSD 菜单。使用导航键选择“亮度”或“对比度”，根据您的偏好进行调整。按“Enter”确认。

如果开机后屏幕仍然黑屏怎么办？

检查电源线是否已插好以及插座是否工作。确保视频线连接正确且电脑已开机。按显示器电源键。如果指示灯为橙色，显示器处于待机状态；按键盘任意键唤醒。

显示器的功耗是多少？

运行模式下功耗为21瓦（典型值）。待机功耗为0.5瓦，关机功耗为0.35瓦。能效等级为B。

显示器是否兼容 VESA 壁挂支架？

说明书中未明确提及 VESA 兼容性，但底座可拆卸，且宏磁显示器通常支持壁挂安装。请查阅宏磁官网获取安装尺寸信息。

如何切换输入信号源？

按显示器控制面板上的“输入”（或“信号源”）按钮。菜单显示可用信号源（VGA、DVI、HDMI）。选择所需信号源并按确认。

如果出现显示或颜色问题怎么办？

使用 OSD 菜单中的“自动调整”功能自动调整显示。您也可以通过“重置设置”恢复出厂设置。如果问题仍然存在，请检查线缆和电脑设置。

如何找到完整的用户手册？

完整手册可免费在notice-facile.com网站或宏磁官方支持网站下载 PDF 版本。您也可以通过产品页面电子邮件索取翻译版本。

用户手册 K242HYLB ACER

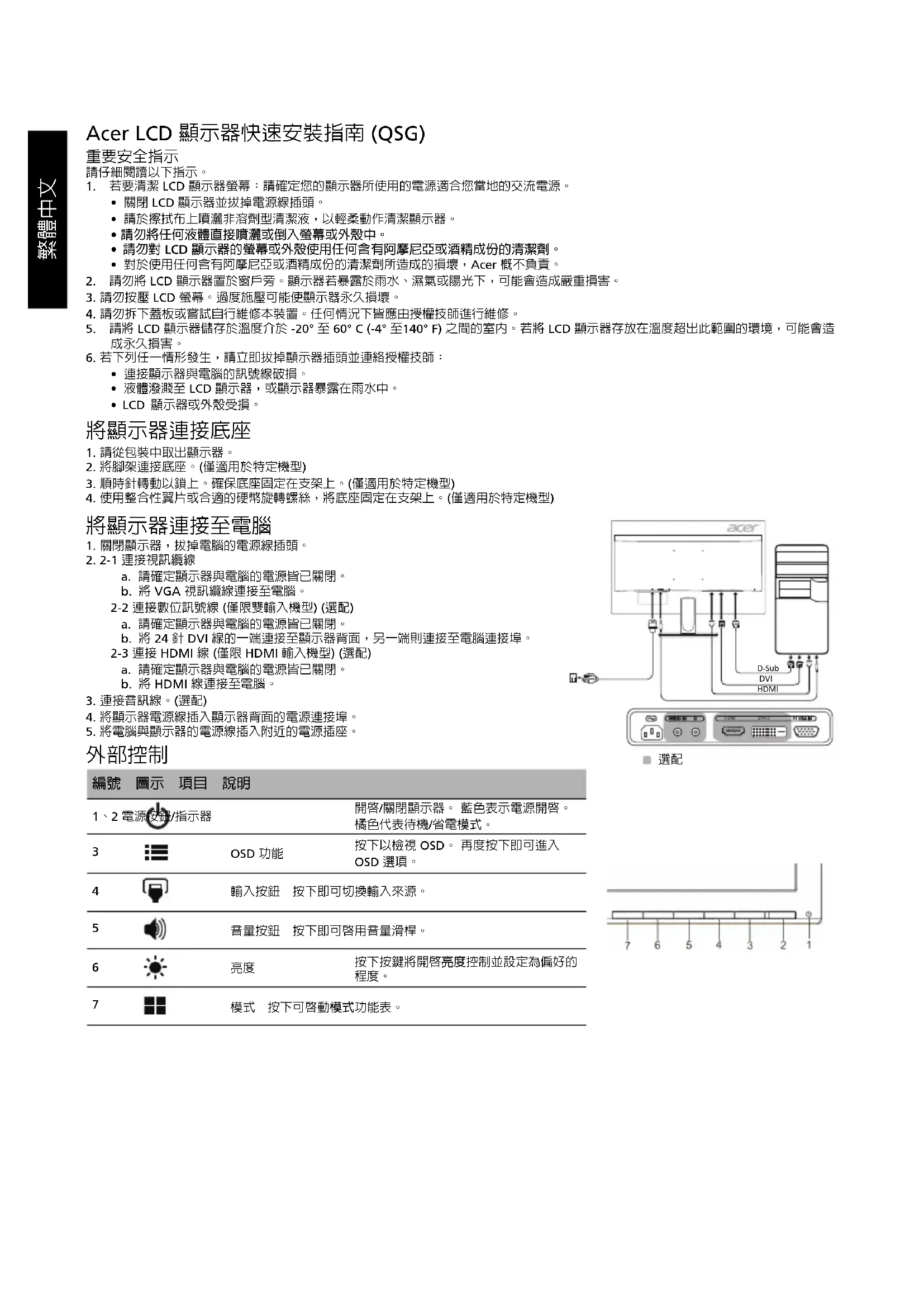

Acer LCD 顯示器快速安裝指南 (QSG)

重要安全指示

請仔細閱讀以下指示。

1. 若要清潔 LCD 顯示器螢幕：請確定您的顯示器所使用的電源適合您當地的交流電源。
2. 關閉 LCD 顯示器並拔掉電源線插頭。
3. 請於擦拭布上噴灑非溶劑型清潔液，以輕柔動作清潔顯示器。
4. 請勿將任何液體直接噴灑或倒入螢幕或外殼中。
5. 請勿對 LCD 顯示器的螢幕或外殼使用任何含有阿摩尼亞或酒精成份的清潔劑。
6. 對於使用任何含有阿摩尼亞或酒精成份的清潔劑所造成的損壞，Acer 概不負責。
7. 請勿將 LCD 顯示器置於窗戶旁。顯示器若暴露於雨水、濕氣或陽光下，可能會造成嚴重損害。
8. 請勿按壓 LCD 螢幕。過度施壓可能使顯示器永久損壞。
9. 請勿拆下蓋板或嘗試自行維修本裝置。任何情況下皆應由授權技師進行維修。
10. 請將 LCD 顯示器儲存於溫度介於 -20° 至 60°C (-4° 至 140°F) 之間的室內。若將 LCD 顯示器存放在溫度超出此範圍的環境，可能會造成永久損害。
11. 若下列任一情形發生，請立即拔掉顯示器插頭並連絡授權技師：

- 連接顯示器與電腦的訊號線破損。

- 液體潑濺至 LCD 顯示器，或顯示器暴露在雨水中。

- LCD 顯示器或外殼受損。

將顯示器連接底座

1. 請從包裝中取出顯示器。
2. 將腳架連接底座。(僅適用於特定機型)
3. 順時針轉動以鎖上。確保底座固定在支架上。(僅適用於特定機型)
4. 使用整合性翼片或合適的硬幣旋轉螺絲，將底座固定在支架上。(僅適用於特定機型)

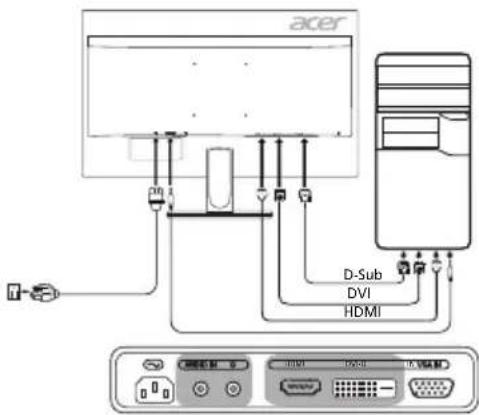

將顯示器連接至電腦

1. 關閉顯示器，拔掉電腦的電源線插頭。 2.2-1 連接視訊纜線

a. 請確定顯示器與電腦的電源皆已關閉。

b. 將 VGA 視訊纜線連接至電腦。

2-2 連接數位訊號線 (僅限雙輸入機型) (選配)

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 24 針 DVI 線的一端連接至顯示器背面，另一端則連接至電腦連接埠。

2-3 連接 HDMI 線 (僅限 HDMI 輸入機型) (選配)

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 HDMI 線連接至電腦

1. 連接音訊線。(選配)
2. 將顯示器電源線插入顯示器背面的電源連接埠。
3. 將電腦與顯示器的電源線插入附近的電源插座。

外部控制

編號	圖示	項目	說明
1、2 電源按鈕/指示器			開啓/關閉顯示器。藍色表示電源開啓。橘色代表待機/省電模式。
3		OSD 功能	按下以檢視 OSD。再度按下即可進入 OSD 選項。
4		輸入按鈕 按下即可切換輸入來源。
5		音量按鈕 按下即可啓用音量滑桿。
6		亮度	按下按鍵將開啓亮度控制並設定為偏好的程度。
7		模式 按下可啓動模式功能表。

選配

規定與安全須知

FCC 聲明

本裝置通過測試，且符合 FCC 規定第 15 條 Class B 數位裝置的限制，針對居家裝設環境中的有害干擾提供合理的保護。本裝置會產生、使用並可發射無線射頻能量，未依指示安裝與使用可能會對無線電通訊造成有害干擾。

尽管如此，我们不保证特定安装不会发生任何干扰。如果通过关闭或开启设备电源的方式，判定本设备确实会对无线电或电视信号的接收造成有害干扰，我们鼓励用户采取下列其中一项措施，尝试修正干扰问题：

● 调整接收天线的方向或重新放置接收天线。 - 拉大本设备与接收器之间的距离 - 将本设备连接至与接收器所连接的不同电路插座上。 ● 咨询经销商或经验丰富的无线电/电视技师以寻求协助。

CE 合规宣告

Acer Inc. 在此表示本 LCD 显示器符合以下重要规范与其他相关条款：EMC 指令 2014/30/EU、低电压指令 2014/35/EU 与 RoHS 指令 2011/65/EU 和 Directive 2009/125/EC 有关建立一个符合能源相关产品生态环保设计之架构的规定。

注意：

为了避免损坏显示器，请勿从底座举起显示器。

注意：包覆缆线

请务必采用具包覆缆线连接其他运算装置，以符合 EMC 规范。

注意：周边装置

仅限符合 Class B 限制的周边装置（输入/输出装置、终端机、打印机等等）连接本设备。若使用非合格周边装置可能会干扰无线电与电视信号接收。

警告

未经制造商明确核准逕行变更或修改本产品，可能会让用户丧失由美国联邦通信委员会授予的操作权力。

运作条件

本设备符合 FCC 规定第 15 条。操作本设备时必须符合以下两项条件：(1) 本设备不得造成有害干扰，且 (2) 本设备必须接受任何接收到的干扰，包括可能造成不理想运作的干扰。

注意：加拿大用户

本 Class B 數位裝置符合加拿大 ICES-003 規定。

產品或包裝上的此標誌表示本產品不得與其他家庭廢棄物一同丟棄。您應負責將廢棄設備交到回收廢棄電氣與電子設備的指定收集處。丟棄廢棄設備時分別進行收集與回收有助於保護自然資源，並可確保本設備的回收方式可保護人類健康與環境。若要深入瞭解您的廢棄設備回收地點，請連絡您當地政府機關、家庭廢棄物處理服務或您購買本產品之商家。

規格

LCD面板	驅動系統	TFT彩色LCD
	尺寸	23.8"W(60公分)
	像素間距	0.2745公釐(水平)x0.2745公釐(垂直)
	亮度 250 cd/m	2(典型)
	對比度	100000000:1最大值(ACM)
	可視角	178°(水平)178°(垂直)(CR=10)
	反應時間	4毫秒(G到G)
	面板類型	VA
	視訊	R、G、B類比介面
	水平頻率	31 kHz-83 kHz
	垂直頻率	56-76 Hz
顯示色彩		16.7 M色
畫素時鐘		VGA/HDMI:170 MHzDVI:165 MHz
最大解析度		1920x1080@60 Hz
隨插即用		VESA DDCCI/DDC2B
能源效率分級		B
*年能源消耗量 38 (kWh) (HDMI輸入機型)
功耗(200尼特時)	開啓模式	21 W(典型)
	休眠模式	0.5 W(典型)
	關閉模式	0.35 W(典型)
輸入接頭		D-SubDVI-D 24針(僅限雙輸入機型)(選配)HDMI(僅限HDMI輸入機型)(選配)
輸入視訊訊號		類比:0.7 Vp-p(標準),75 OHM,正極性數位訊號(僅限雙輸入機型)(選配)HDMI(僅限HDMI輸入機型)(選配)
喇叭		2 W x 2(選配)
最大螢幕尺寸		水平:534.74公釐垂直:313.26公釐
電源		100-240 V,50/60 Hz
環境條件		運作溫度:0°至40°C存放溫度:-20°至60°C運作濕度:20%至80%
尺寸		539.9(寬)x409.4(高)x207.4(深)公釐
重量(淨重)		3.91 公斤(淨重)
機械規格		傾斜:-5°至+25°(僅在最高點時可降低25度的傾斜角度)轉動:無高度調整:無旋轉:無可卸式腳架:有(可鬆開螺絲取下腳架)
外部控制	開關/按钮	電源按鈕功能表/進入 音量功能表/進入 亮度输入 模式
	功能	亮度6軸飽和對比音量藍光OSD顯示時間設定監視圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫字圖層畫文字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字字

歡迎造訪 Acer 官方支援網站，取得您的 Acer 產品的手冊與其他文件。 *年能源消耗量係採用每天4小時、每年365天的典型耗電量計算而得。

Acer 液晶顯示器快速入門指南 (QSG)

重要安全說明

請詳細閱讀下列說明。

1. 清潔液晶顯示器螢幕：確保顯示器以您所在地區 AC 電源的額定電氣值工作。
2. 關閉液晶顯示器並拔下電源線。
3. 將非溶劑清潔液噴灑到抹布上，輕輕清潔螢幕。
4. 切勿將任何液體直接濺到或流入螢幕或機箱上。
5. 請勿在 LCD 顯示器螢幕或機箱上使用任何氨或酒精類清潔劑。
6. Acer 對於因使用任何氨或酒精類清潔劑所造成的損壞不承擔責任。
7. 请勿将液晶显示器放置在窗户附近。显示器受到雨淋、受潮或曝晒会严重受损。
8. 请勿对液晶屏幕施加压力。压力过大可能会导致显示器永久性损坏。
9. 请勿取下机盖或尝试自行维修此显示器。应由授权的技术人员执行所有维修操作。
10. 将液晶显示器存放在温度为 -20° 至 60° C（ -4° 至 140° F）的房间内。在此温度范围外存放液晶显示器时，可能会导致永久性损坏。
11. 发生下列情形时，应立即拔下显示器的电源线并致电授权的技术人员：
12. 显示器连接个人电脑的信号线已磨损或损坏。
13. 液体溅到液晶显示器上或显示器受到雨淋。
14. 液晶显示器或机壳已经损坏。

将显示器安装到底座上

1. 从包装中取出显示器。
2. 将脚座安装到底座上。（适用于选定的型号）
3. 顺时针转动以锁定。确保将底座锁定在支架上。（适用于选定的型号）
4. 使用集成的凸舌或适合的硬币转动螺丝，将底座固定在支架上。（适用于选定的型号）

将显示器连接至电脑

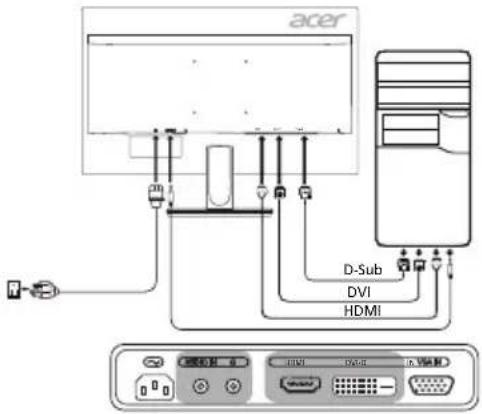

1. 关闭显示器，拔下电脑的电源线。 2.2-1 连接视频线

a. 确保显示器和电脑均已关机。

b. 将 VGA 视频线连接至电脑。

2-2 连接数字电缆 （仅限于双输入型号）（选配）

a. 确保显示器和电脑均已关机。 b. 将 24 针 DVI 电缆的一端连接至显示器背面，另一端连接至电脑端口。

2-3 连接 HDMI 电缆（仅限于 HDMI 输入型号）（选配）

a. 确保显示器和电脑均已关机。 b. 将 HDMI 电缆连接至电脑。

1. 连接音频电缆。（选配）
2. 将显示器电源线插入显示器背面的电源端口。
3. 将电脑和显示器的电源线插入附近的电源插座。

外部控件

编号	图标	项目	说明
1、	2电源按钮/指示灯		打开/关闭显示器。蓝色表示显示器已开机。琥珀色表示显示器处于待机/节能模式。
3 OSD功能			按下此按钮可查看OSD。再次按下此按钮可进入OSD中的选项。
4		输入按钮	按下此按钮可切换输入源。
5		音量按钮	按下此按钮可激活音量滑动标尺。
6		亮度	按此键可打开亮度控制并将其设置为首选水平。
7		模式	按下此按钮可激活模式控制。

选配

法规和安全通告

FCC 通告

依据FCC规章第15部分条款，此设备经测试符合B类数字设备限制规定。这些限制设计用于在住宅安装环境下提供合理的保护，防止有害干扰。此设备会产生、运用和放射无线电频率能量，若未按照说明安装和使用，可能会对无线通信造成有害干扰。

但是，并不保证在特定安装中不会发生干扰。若此设备对无线电或电视接收产生有害干扰（可通过关闭和打开设备来判断），建议用户尝试一项或多项下列措施排除干扰：

• 重新定向或重新定位接收天线。
• 增加设备和接收机之间的距离。
• 将设备连接至不同于接收机连接电路的插座。
• 咨询经销商或有经验的无线电/电视技术人员以寻求帮助。

CE 一致性声明

Acer Inc. 特此声明，此液晶显示器在建立能源相关产品生态设计要求设置框架方面符合 EMC 2014/30/EU 指令、2014/35/EU 低电压指令、RoHS 2011/65/EU 指令和 2009/125/EC 指令的基本要求及其他相关规定。

注意事项：

为防止对显示器造成损坏，请勿通过此底座抬起显示器。

注意：屏蔽电缆

与其他计算设备的所有连接必须使用屏蔽电缆，以确保符合 EMC 法规。

注意：周边设备

只有经认证符合 B 类限制规定的周边设备（输入/输出设备、终端、打印机等）才可以连接此设备。使用未经认证的周边设备很可能会对无线电和电视接收造成干扰。

警告

未经制造商明确批准的更改或修改可能会导致用户无权（此权限由美国联邦通讯委员会授予）操作此产品。

操作条件

此设备符合FCC规章第15部分条款。操作应符合以下两个条件：(1)此设备不会造成有害干扰，并且(2)此设备必须接受任何干扰，包括可能导致意外操作的干扰。

注意：加拿大用户

此 B 类数字设备符合加拿大 ICES-003 标准。

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

欧盟私人家庭用户废旧设备弃置

产品或其包装上的此标志表示不得将此产品与其他生活垃圾一起弃置。反之，您有责任将废旧设备送往指定的废旧电器和电子设备回收收集点。弃置废旧设备时进行分类收集和回收有助于节约自然资源并确保将其以保护人类健康和环境的方式回收再利用。有关弃置废旧设备回收站的详细信息，请联系当地市政府办公室、生活垃圾处理服务或产品购买处。

管制认证

在官方的 Acer 支持网站上查找 Acer 产品的手册及其它文档。
