ПОСІБНИК КОРИСТУВАЧА GAX 18V30 Professional BOSCH

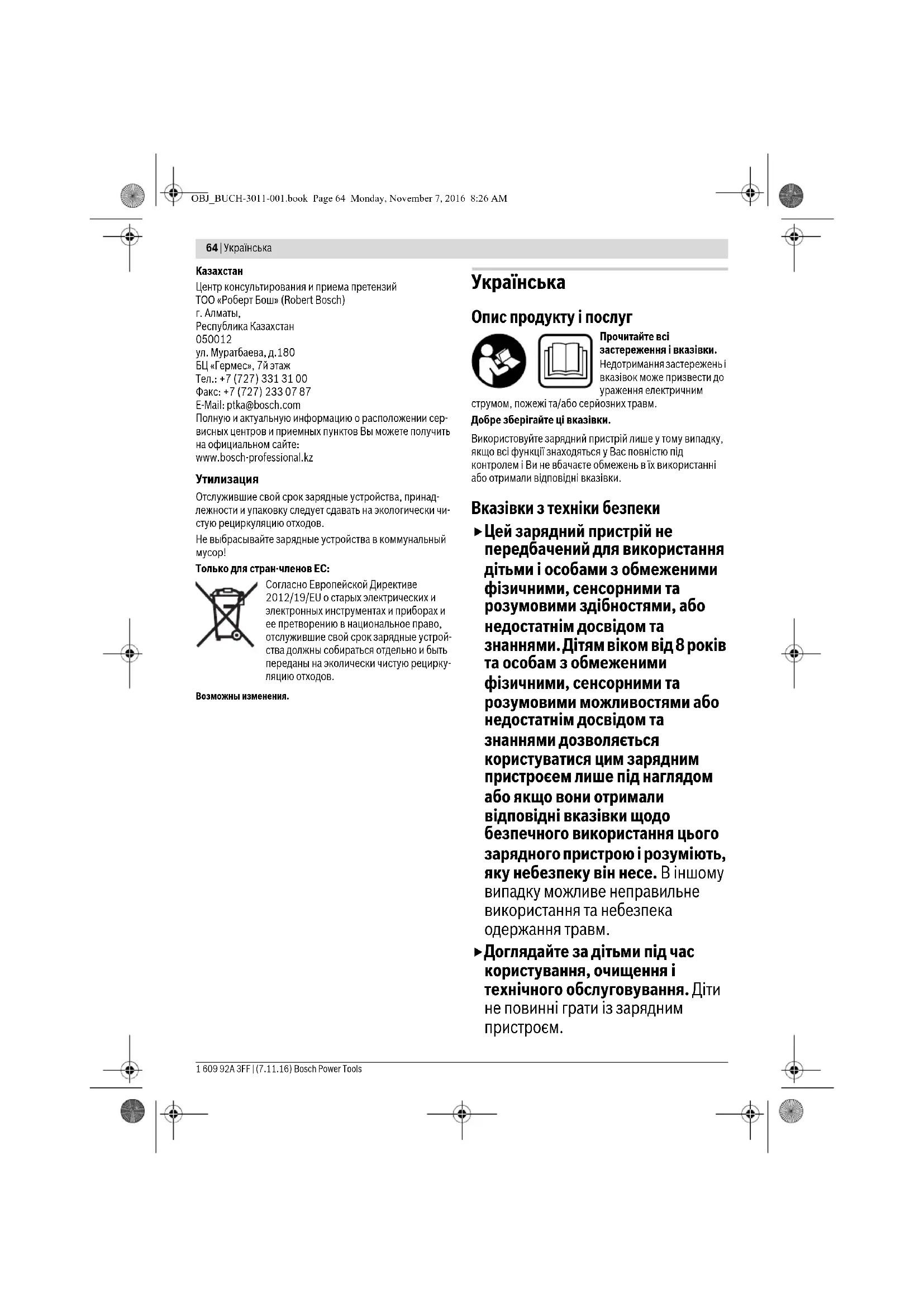

Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте ці вказівки. Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Вказівки з техніки безпеки Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм. Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні грати із зарядним

OBJ_BUCH-3011-001.book Page 64 Monday, November 7, 2016 8:26 AMУкраїнська | 65 Bosch Power Tools 1 609 92A 3FF | (7.11.16) Заряджайте лише літієво-іонні акумулятори Bosch з ємністю від 1,3 Агод. (від 3 елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним

Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним

Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом. Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі. При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу. Зображені компоненти Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком. 1 Акумуляторна батарея* 2 Зарядне гніздо для акумуляторних батарей 14,4-В/18-В 3 Зарядне гніздо для акумуляторних батарей 10,8-В/12-В 4 Зелений індикатор зарядженості для акумуляторних батарей 14,4-В/18-В 5 Червоний індикатор зарядженості для акумуляторних батарей 14,4-В/18-В 6 Гніздо USB 7 Зелений індикатор зарядженості для акумуляторних батарей 10,8-В/12-В 8 Червоний індикатор зарядженості для акумуляторних батарей 10,8-В/12-В 9 Кріплення для настінного монтажу* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Зарядний пристрій GAX 18V-30 GAX 18V-30 Товарний номер

Зарядне гніздо Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги) В 12 –18 12 –18 Зарядний струм А 3,0 3,0 Режим заряджання по черзі по черзі Тривалість заряджання при ємності акумулятора, бл. (80%) 100% (80%) 100% – 12 В / 2,0 Агод. хвил. (35) 45 (35) 45 – 12 В / 2,5 Агод. хвил. (40) 65 (40) 65 – 12 В / 4,0 Агод. хвил. (65) 85 (65) 85 – 18 В / 2,0 Агод. хвил. (35) 45 (35) 45 – 18 В / 3,0 Агод. хвил. (53) 68 (53) 68

• Фактичний зарядний струм залежить від під’єднаного USB-пристрою. Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. OBJ_BUCH-3011-001.book Page 65 Monday, November 7, 2016 8:26 AM66 | Українська 1 609 92A 3FF | (7.11.16) Bosch Power Tools

Початок роботи Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Процес заряджання починається одразу, як тільки мережний штекер зарядного пристрою встромляється у розетку і акумуляторна батарея 1 встромляється у зарядне гніздо 2/3 або/і зарядний кабель встромляється у гніздо USB 6. Встромлена першою у зарядне гніздо 2/3 акумуляторна батарея 1 заряджається першою. Потім автоматично заряджається акумуляторна батарея 1, встромлена

Встромлений зовнішній пристрій USB заряджається завжди, незалежно від того, чи зарядилася вже акумуляторна батарея 1. Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю

Функції індикаторів Мигання зеленого індикатора зарядження акумуляторної батареї 4/7 Процес швидкого заряджання сигналізується миганням зеленого індикатора зарядження акумуляторної батареї 4/7. Акумуляторну батарею можна витягти і використовувати в будь-який момент часу. Вказівка: Процес заряджання можливий лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». Після досягнення прибл. 80 % ємності акумуляторної батареї, мигання зеленого індикатора заряджання акумуляторної батареї уповільнюється. Швидке заряджання завершене. Якщо акумуляторна батарея залишиться в зарядному пристрої, зарядний пристрій перемикається на режим заряджання із забезпеченням довговічності. Безперервне світіння зеленого індикатора зарядження акумуляторної батареї 4/7 Безперервне світіння зеленого індикатора зарядження акумуляторної батареї 4/7 свідчить про те, що акумуляторна батарея повністю зарядилася. Після цього акумуляторну батарею можна вийняти і одразу ж використовувати. Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора 4/7 свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Безперервне світіння червоного індикатора зарядження акумуляторної батареї 5/8 Безперервне світіння червоного індикатора заряджання акумуляторної батареї 5/8 свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого діапазону, див. розділ «Технічні дані». Після досягнення допустимого температурного діапазону розпочинається заряджання. – 18 В / 4,0 Агод. хвил. (65) 85 (65) 85 – 18 В / 5,0 Агод. хвил. (82) 107 (82) 107 – 18 В / 6,0 Агод. хвил. (100) 130 (100) 130 Кількість акумуляторних елементів 3 – 15 3 – 15 Гніздо USB (тип USB 2.0) Напруга В55 Максимальний струм* А 2,1 2,1

одночасно одночасно Допустимий температурний діапазон заряджання °C 0 – 45 0 – 45 Вага відповідно до EPTA-Procedure 01:2014 кг 0,80 0,80 Клас захисту / II /I Зарядний пристрій GAX 18V-30 GAX 18V-30

• Фактичний зарядний струм залежить від під’єднаного USB-пристрою. Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. 80 % OBJ_BUCH-3011-001.book Page 66 Monday, November 7, 2016 8:26 AMУкраїнська | 67 Bosch Power Tools 1 609 92A 3FF | (7.11.16) Мигання червоного індикатора зарядження акумуляторної батареї 5/8 Мигання червоного індикатора зарядження акумуляторної батареї 5/8 свідчить про іншу неполадку в процесі заряджання, див. розділ «Неполадки – причини і усунення». Неполадки – причини і усунення Вказівки щодо роботи При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Кріплення для настінного монтажу Для заощадження місця під час експлуатації зарядний пристрій можна закріпити у кріпленні для настінного

Монтуйте кріплення для настінного монтажу двома шурупами до стіни. Для цього можна використовувати наступні шурупи: – Шурупи M6 з підкладними шайбами (Ø 10,8мм) – Шурупи для деревостружкових плит 6 мм з круглою головкою (Ø 12 мм) – Шурупи для деревини 6 мм з напівкруглою головкою (Ø 12 мм). Встроміть зарядний пристрій знизу у кріплення для настінного монтажу і затисніть його, посунувши його догори. Переконайтеся, що зарядний пристрій надійно увійшов у зачеплення. Технічне обслуговування і сервіс Технічне обслуговування і очищення Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку. Причина Що робити Червоний індикатор зарядження акумуляторної батареї 5/8 мигає Заряджання не здійснюється Акумуляторна батарея не (повністю) встановлена на зарядний пристрій Правильно встановіть акумуляторну батарею на зарядний пристрій Забруднилися контакти акумуляторної батареї Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замініть акумуляторну батарею Акумуляторна батарея

Поміняйте акумуляторну

Індикатори зарядження акумуляторної батареї 4/7/5/8 не світяться Не (повністю) встромлений штепсель зарядного

(Добре) встроміть штепсель у розетку Несправна розетка, кабель живлення або зарядний

Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch Зовнішній пристрій USB не заряджається від гнізда USB Правильно під’єднайте зарядний кабель зовнішнього пристрою USB до гнізда USB 6 на зарядному пристрої Зовнішній пристрій USB не може заряджатися від роз'єму USB на зарядному пристрої (див. дані у розділі «Технічні дані» *).

• Деякі зовнішні пристрої USB, хоча і мають відповідні технічні дані, все одно не заряджаються від цього зарядного пристрою. OBJ_BUCH-3011-001.book Page 67 Monday, November 7, 2016 8:26 AM68 | Қaзақша 1 609 92A 3FF | (7.11.16) Bosch Power Tools

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
