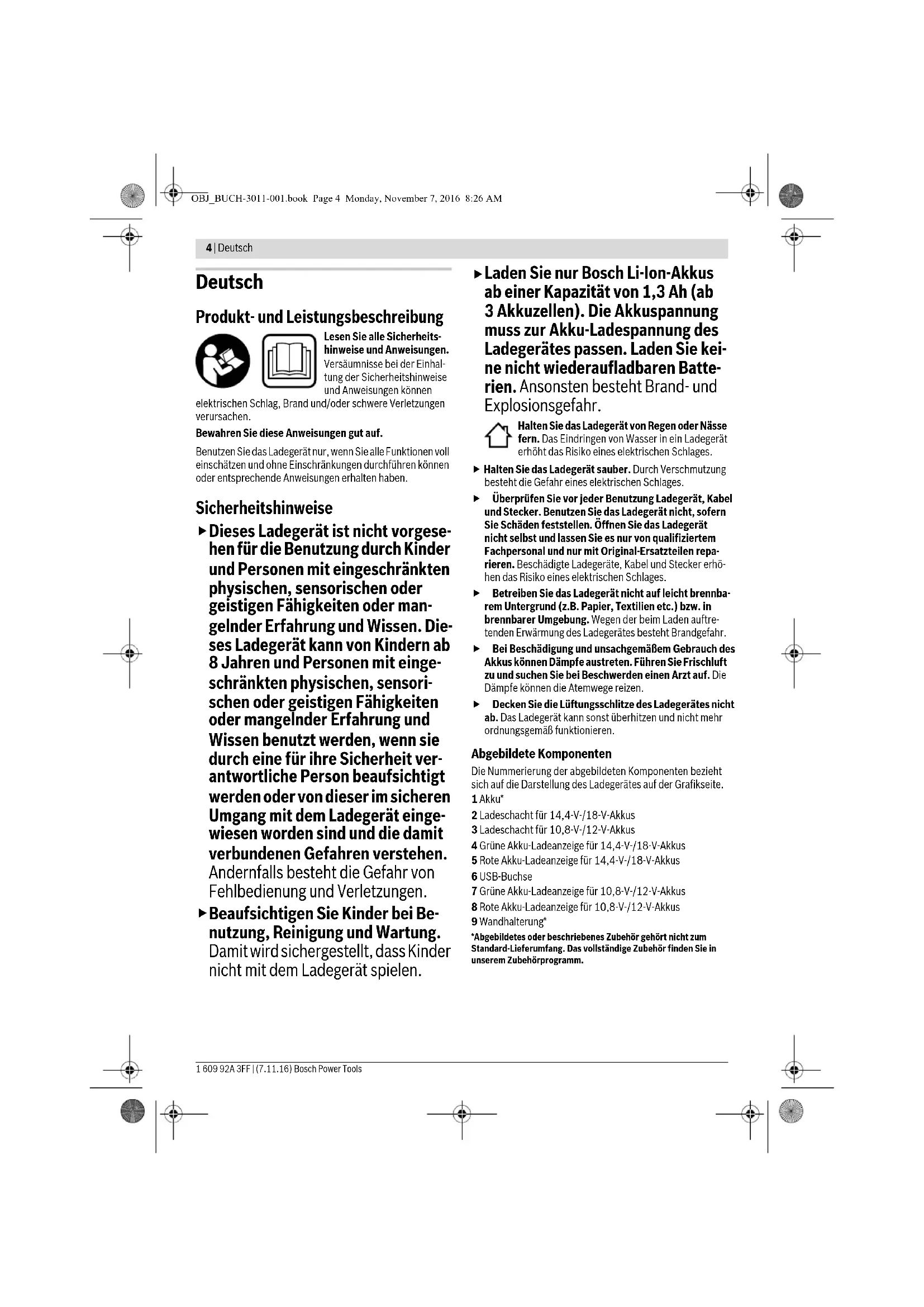

OBJ_BUCH-3011-001.book Page 3 Monday, November 7, 2016 8:26 AM4 | Deutsch 1 609 92A 3FF | (7.11.16) Bosch Power Tools Deutsch Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhal- tung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Anweisungen gut auf. Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben. Sicherheitshinweise

Dieses Ladegerät ist nicht vorgese- hen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder man- gelnder Erfahrung und Wissen. Die- ses Ladegerät kann von Kindern ab 8 Jahren und Personen mit einge- schränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit ver- antwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät einge- wiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Beaufsichtigen Sie Kinder bei Be- nutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.

Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 1,3 Ah (ab 3 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie kei- ne nicht wiederaufladbaren Batte- rien. Ansonsten besteht Brand- und Explosionsgefahr. Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö- hen das Risiko eines elektrischen Schlages. Betreiben Sie das Ladegerät nicht auf leicht brennba- rem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftre- tenden Erwärmung des Ladegerätes besteht Brandgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Ladegerätes auf der Grafikseite. 1 Akku* 2 Ladeschacht für 14,4-V-/18-V-Akkus 3 Ladeschacht für 10,8-V-/12-V-Akkus 4 Grüne Akku-Ladeanzeige für 14,4-V-/18-V-Akkus 5 Rote Akku-Ladeanzeige für 14,4-V-/18-V-Akkus 6 USB-Buchse 7 Grüne Akku-Ladeanzeige für 10,8-V-/12-V-Akkus 8 Rote Akku-Ladeanzeige für 10,8-V-/12-V-Akkus 9 Wandhalterung* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.OBJ_BUCH-3011-001.book Page 4 Monday, November 7, 2016 8:26 AMDeutsch | 5 Bosch Power Tools 1 609 92A 3FF | (7.11.16) Technische Daten Betrieb Inbetriebnahme Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeich- nete Ladegeräte können auch an 220 V betrieben werden. Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker des Lade- gerätes in die Steckdose gesteckt und der Akku 1 in den Lade- schacht 2/3 eingesteckt wird oder/und das Ladekabel in die USB-Buchse 6 gesteckt wird. Der in den Ladeschacht 2/3 zuerst eingesteckte Akku 1 wird auch zuerst geladen. Anschließend wird automatisch der zu- letzt eingesteckte Akku 1 geladen. Ein angeschlossenes, externes USB-Gerät wird immer gela- den, unabhängig davon, ob bereits ein Akku 1 geladen wird. Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutem- peratur und -spannung mit dem jeweils optimalen Ladestrom geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewah- rung im Ladegerät immer vollständig aufgeladen. Bedeutung der Anzeigeelemente Blinklicht grüne Akku-Ladeanzeige 4/7 Der Schnellladevorgang wird durch Blinken der grünen Akku-Ladeanzeige 4/7 signalisiert. Der Akku kann zu jedem Zeitpunkt heraus ge- nommen und verwendet werden. Hinweis: Der Ladevorgang ist nur möglich, wenn die Tempe- ratur des Akkus im zulässigen Ladetemperaturbereich ist, sie- he Abschnitt „Technische Daten“. Sobald ca. 80 % der Akkukapazität erreicht wurden, verlangsamt sich das Blinken der grü- nen Akku-Ladeanzeige. Der Schnellladevor- gang ist nun abgeschlossen. Verbleibt der Akku im Ladegerät, wird der Ladevorgang im Long Life Lademodus abgeschlossen. Ladegerät GAX 18V-30 GAX 18V-30 Sachnummer

Ladeschacht Akku-Ladespannung (automatische Spannungserkennung) V 12 –18 12 –18 Ladestrom A3,03,0 Lademodus nacheinander nacheinander Ladezeit bei Akku-Kapazität, ca. (80%) 100% (80%) 100% – 12 V / 2,0 Ah min (35) 45 (35) 45 – 12 V / 2,5 Ah min (40) 65 (40) 65 – 12 V / 4,0 Ah min (65) 85 (65) 85 – 18 V / 2,0 Ah min (35) 45 (35) 45 – 18 V / 3,0 Ah min (53) 68 (53) 68 – 18 V / 4,0 Ah min (65) 85 (65) 85 – 18 V / 5,0 Ah min (82) 107 (82) 107 – 18 V / 6,0 Ah min (100) 130 (100) 130 Anzahl der Akkuzellen 3 – 15 3 – 15 USB-Buchse (Typ USB 2.0) Spannung V55 Maximaler Strom* A2,12,1 Modus gleichzeitig gleichzeitig Zulässiger Ladetemperaturbereich °C 0 – 45 0 – 45 Gewicht entsprechend EPTA-Procedure 01:2014 kg 0,80 0,80 Schutzklasse / II /I

• Der tatsächliche Ladestrom ist abhängig vom angeschlossenen USB-Gerät. Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An- gaben variieren. 80 % OBJ_BUCH-3011-001.book Page 5 Monday, November 7, 2016 8:26 AM6 | Deutsch 1 609 92A 3FF | (7.11.16) Bosch Power Tools Dauerlicht grüne Akku-Ladeanzeige 4/7 Das Dauerlicht der grünen Akku-Ladeanzeige 4/7 signalisiert, dass der Akku vollständig auf- geladen ist. Der Akku kann anschließend zum sofortigen Gebrauch ent- nommen werden. Ohne eingesteckten Akku signalisiert das Dauerlicht der Ak- ku-Ladeanzeige 4/7, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist. Dauerlicht rote Akku-Ladeanzeige 5/8 Das Dauerlicht der roten Akku-Ladeanzeige 5/8 signalisiert, dass die Temperatur des Ak- kus außerhalb des zulässigen Ladetemperatur- bereiches ist, siehe Abschnitt „Technische Da- ten“. Sobald der zulässige Temperaturbereich erreicht ist, beginnt der Ladevorgang. Blinklicht rote Akku-Ladeanzeige 5/8 Das Blinklicht der roten Akku-Ladeanzeige 5/8 signalisiert eine andere Störung des Lade- vorganges, siehe Abschnitt „Fehler – Ursa- chen und Abhilfe“. Fehler – Ursachen und Abhilfe Arbeitshinweise Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät er- wärmen. Dies ist jedoch unbedenklich und deutet nicht auf ei- nen technischen Defekt des Ladegerätes hin. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Wandhalterung Zum platzsparenden Betrieb kann das Ladegerät in einer Wandhalterung befestigt werden. Montieren Sie die Wandhalterung mit zwei Schrauben an die Wand. Folgende Schrauben dürfen dazu verwendet werden: – M6-Schrauben mit Unterlegscheiben (Ø 10,8 mm) – 6-mm-Spanplattenschrauben mit Rundkopf (Ø 12 mm) – 6-mm-Holzschrauben mit Halbrundkopf (Ø 12 mm). Setzen Sie das Ladegerät unten in die Wandhalterung und klipsen es nach oben ein. Prüfen Sie, ob das Ladegerät sicher eingerastet ist. Wartung und Service Wartung und Reinigung Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststel- le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits- gefährdungen zu vermeiden. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040460 Fax: (0711) 40040461 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Ursache Abhilfe Rote Akku-Ladeanzeige 5/8 blinkt Kein Ladevorgang möglich Akku nicht (richtig) aufge- setzt Akku korrekt auf Ladegerät aufsetzen Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen Akku defekt Akku ersetzen Akku-Ladeanzeigen 4/7 bzw. 5/8 leuchten nicht Netzstecker des Ladegerätes nicht (richtig) eingesteckt Netzstecker (vollständig) in die Steckdose einstecken Steckdose, Netzkabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von einer auto- risierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen lassen Externes USB-Gerät kann an der USB-Buchse nicht gela- den werden Ladekabel des externen USB- Geräts mit der USB-Buchse 6 am Ladegerät korrekt verbin- den Externes USB-Gerät kann nicht mit dem USB-Anschluss am Ladegerät geladen wer- den (Angaben in „Technische Daten“ beachten*).
