NAVODILA ZA UPORABO GAX 18V30 Professional BOSCH

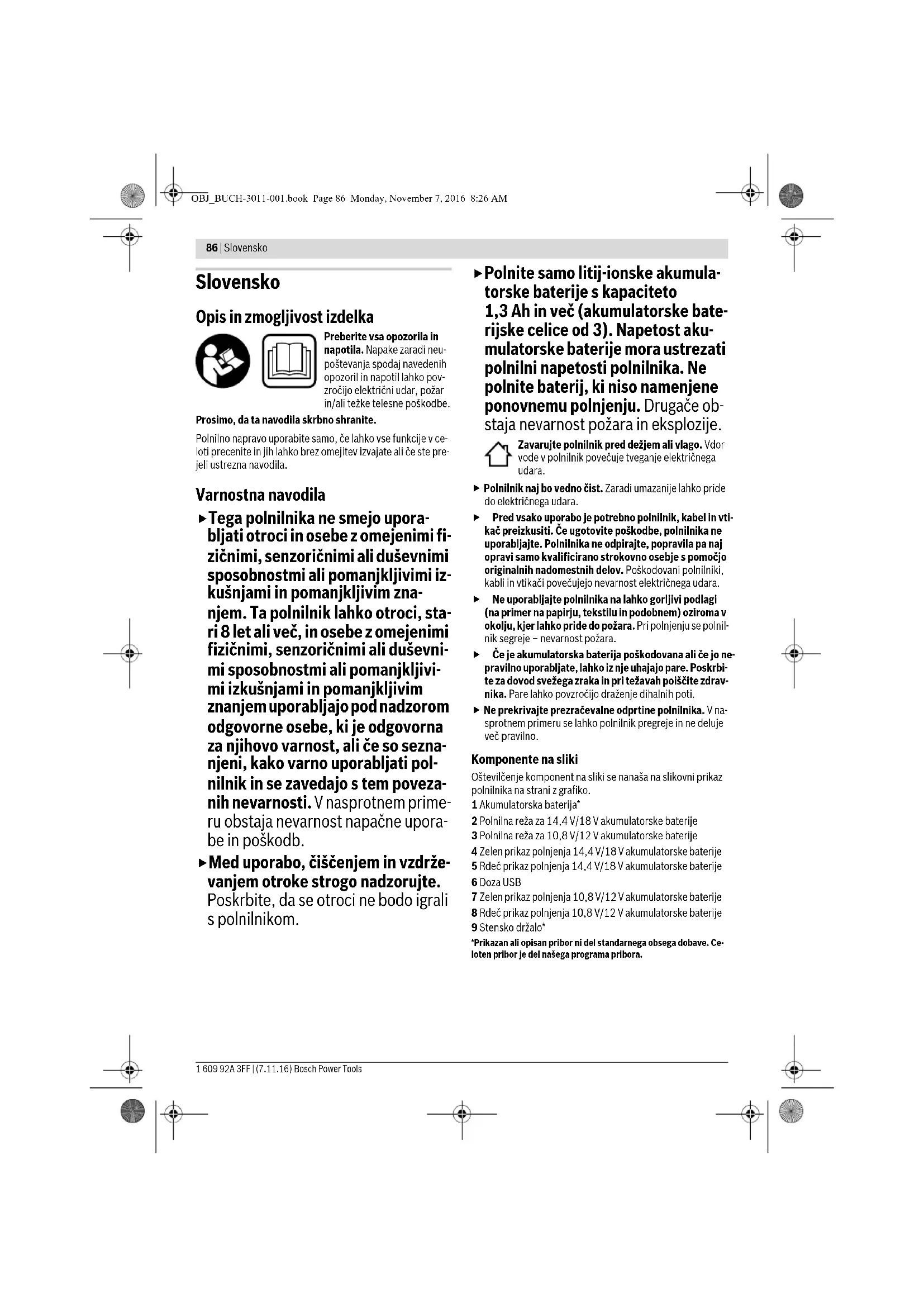

• Neke eksterne USB uređaje uprkos kompatibilnosti sa tehničkim podacima ne možete da punite pomoću punjača. Uzrok Pomoć OBJ_BUCH-3011-001.book Page 85 Monday, November 7, 2016 8:26 AM86 | Slovensko 1 609 92A 3FF | (7.11.16) Bosch Power Tools Slovensko Opis in zmogljivost izdelka Preberite vsa opozorila in napotila. Napake zaradi neu- poštevanja spodaj navedenih opozoril in napotil lahko pov- zročijo električni udar, požar in/ali težke telesne poškodbe. Prosimo, da ta navodila skrbno shranite. Polnilno napravo uporabite samo, če lahko vse funkcije v ce- loti precenite in jih lahko brez omejitev izvajate ali če ste pre- jeli ustrezna navodila. Varnostna navodila Tega polnilnika ne smejo upora- bljati otroci in osebe z omejenimi fi- zičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi iz- kušnjami in pomanjkljivim zna- njem. Ta polnilnik lahko otroci, sta- ri 8 let ali več, in osebe z omejenimi fizičnimi, senzoričnimi ali duševni- mi sposobnostmi ali pomanjkljivi- mi izkušnjami in pomanjkljivim znanjem uporabljajo pod nadzorom odgovorne osebe, ki je odgovorna za njihovo varnost, ali če so sezna- njeni, kako varno uporabljati pol- nilnik in se zavedajo s tem poveza- nih nevarnosti. V nasprotnem prime- ru obstaja nevarnost napačne upora- be in poškodb. Med uporabo, čiščenjem in vzdrže- vanjem otroke strogo nadzorujte. Poskrbite, da se otroci ne bodo igrali s polnilnikom. Polnite samo litij-ionske akumula- torske baterije s kapaciteto 1,3 Ah in več (akumulatorske bate- rijske celice od 3). Napetost aku- mulatorske baterije mora ustrezati polnilni napetosti polnilnika. Ne polnite baterij, ki niso namenjene ponovnemu polnjenju. Drugače ob- staja nevarnost požara in eksplozije. Zavarujte polnilnik pred dežjem ali vlago. Vdor vode v polnilnik povečuje tveganje električnega udara. Polnilnik naj bo vedno čist. Zaradi umazanije lahko pride do električnega udara. Pred vsako uporabo je potrebno polnilnik, kabel in vti- kač preizkusiti. Če ugotovite poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte, popravila pa naj opravi samo kvalificirano strokovno osebje s pomočjo originalnih nadomestnih delov. Poškodovani polnilniki, kabli in vtikači povečujejo nevarnost električnega udara. Ne uporabljajte polnilnika na lahko gorljivi podlagi (na primer na papirju, tekstilu in podobnem) oziroma v okolju, kjer lahko pride do požara. Pri polnjenju se polnil- nik segreje – nevarnost požara. Če je akumulatorska baterija poškodovana ali če jo ne- pravilno uporabljate, lahko iz nje uhajajo pare. Poskrbi- te za dovod svežega zraka in pri težavah poiščite zdrav- nika. Pare lahko povzročijo draženje dihalnih poti. Ne prekrivajte prezračevalne odprtine polnilnika. V na- sprotnem primeru se lahko polnilnik pregreje in ne deluje več pravilno. Komponente na sliki Oštevilčenje komponent na sliki se nanaša na slikovni prikaz polnilnika na strani z grafiko. 1 Akumulatorska baterija* 2 Polnilna reža za 14,4 V/18 V akumulatorske baterije 3 Polnilna reža za 10,8 V/12 V akumulatorske baterije 4 Zelen prikaz polnjenja 14,4 V/18 V akumulatorske baterije 5 Rdeč prikaz polnjenja 14,4 V/18 V akumulatorske baterije 6 Doza USB 7 Zelen prikaz polnjenja 10,8 V/12 V akumulatorske baterije 8 Rdeč prikaz polnjenja 10,8 V/12 V akumulatorske baterije 9 Stensko držalo* *Prikazan ali opisan pribor ni del standarnega obsega dobave. Ce-loten pribor je del našega programa pribora.OBJ_BUCH-3011-001.book Page 86 Monday, November 7, 2016 8:26 AMSlovensko | 87 Bosch Power Tools 1 609 92A 3FF | (7.11.16) Tehnični podatki Delovanje Zagon Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici napra- ve. Polnilnike, označene z 230 V, lahko priključite tudi na napetost 220 V. Postopek polnjenja Polnjenje se začne, ko omrežni vtič polnilnika vključite v vtič- nico in ko akumulatorsko baterijo 1 vstavite v polnilno režo 2/3 in/ali ko polnilni kabel vstavite v vtičnico USB 6. Akumulatorska baterija 1, ki jo kot prvo vstavite v polnilno re- žo 2/3, se napolni prva. Nato se samodejno napolni še akumu- latorska baterija 1, ki jo vstavite kot zadnjo. Priključena zunanja naprava USB se vedno polni, pri čemer polnjenje ni odvisno od tega, ali že poteka polnjenje akumula- torske baterije 1. Inteligentni postopek polnjenja omogoča takojšnje zaznava- nje napolnjenosti akumulatorja in akumulator se bo odvisno od temperature in napetosti vsakokrat polnil z optimalnim polnilnim tokom. Ta način zagotavlja ohranitev akumulatorja, ki bo – v kolikor ga boste pustili v polnilniku – vedno do konca napolnjen. Pomen prikazovalnih elementov Utripajoča zelena svetilka prikaza polnjenja akumulatorja 4/7 Postopek hitrega polnjenja se prikaže z utripa- njem zelenega prikaza polnjenja akumulatorja 4/7. Akumulatorsko baterijo lahko kadar koli nehate polniti in jo uporabite. Opozorilo: Postopek polnjenja je možen samo, kadar se tem- peratura akumulatorja nahaja znotraj dovoljenega tempera- turnega območja, glejte poglavje „Tehnični podatki“. Ko zmogljivost akumulatorske baterije doseže pribl. 80 %, se utripanje zelenega prikaza na- polnjenosti akumulatorske baterije upočasni. Hitro polnjenje je zaključeno. Če akumulator- ska baterija ostane v polnilniku, se polnjenje zaključi v načinu polnjenja Long Life. Polnilnik GAX 18V-30 GAX 18V-30 Številka artikla

• Dejanski polnilni tok je odvisen od priključene naprave USB. Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. 80 % OBJ_BUCH-3011-001.book Page 87 Monday, November 7, 2016 8:26 AM88 | Slovensko 1 609 92A 3FF | (7.11.16) Bosch Power Tools Trajna zelena svetilka prikaza polnjenja akumulatorja 4/7 Trajna zelena svetilka zelenega prikaza pol- njenja akumulatorske baterije 4/7 prikazuje, da je akumulatorska svetilka v celoti vklopljena. Sedaj lahko vzamete akumulatorsko baterijo ven in jo upora- bite. Brez nameščenega akumulatorja trajno prižgan prikaz pol- njenja akumulatorja 4/7 pomeni, da je vtikač vtaknjen v vtič- nico in da je polnilnik pripravljen na delovanje. Trajna rdeča svetilka prikaza polnjenja akumulatorja 5/8 Neutripajoča lučka na rdečem prikazu napol- njenosti akumulatorske baterije 5/8 kaže, da je temperatura akumulatorske baterije izven do- voljenega temperaturnega območja za polnje- nje, glejte odstavek „Tehnični podatki“. Ko je doseženo dovo- ljeno temperaturno območje, se polnjenje začne. Utripajoča rdeča svetilka prikaza polnjenja akumulatorja 5/8 Utripajoča svetilka rdečega prikaza polnjenja akumulatorske energije 5/8 prikazuje drugo motnjo postopka polnjenja, glejte odsek „Na- pake – Vzroki in pomoč“. Napake – Vzroki in pomoč Navodila za delo Pri neprekinjenih oziroma zaporednih ciklusih polnjenja brez vmesne prekinitve se lahko polnilnik segreje. Vendar to ni pro- blematično in ne pomeni, da ima polnilnik kakšno tehnično okvaro. Bistveno krajši čas delovanja po polnjenju pomeni, da je aku- mulatorska baterija izrabljena in da jo je potrebno zamenjati. Zidno držalo Polnilnik je mogoče namestiti v zidno držalo in tako prihraniti kar največ prostora. Zidno držalo z dvema vijakoma pričvrstite na steno. V ta na- men je dovoljeno uporabiti naslednje vijake: – Vijak M6 s podložkami (Ø 10,8 mm) – 6-milimetrski vijaki za iverne plošče z okroglo glavo (Ø 12 mm) – 6-milimetrski vijaki za les s polkrožno glavo (Ø 12 mm). Polnilnik na spodnjem delu vstavite v zidno držalo, zgoraj pa ga vanj potisnite, da se zaskoči. Preverite, ali se je polnilnik čvrsto zaskočil. Vzdrževanje in servisiranje Vzdrževanje in čiščenje Da bi se izognili ogrožanju varnosti v primeru, da morate na- domestiti priključni kabel, mora to storiti servis podjetja Bosch ali pooblaščen servis za električna orodja Bosch. Servis in svetovanje o uporabi Servis Vam bo dal odgovore na Vaša vprašanja glede popravi- la in vzdrževanja izdelka ter nadomestnih delov. Risbe razsta- vljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod: www.bosch-pt.com Skupina svetovalcev o uporabi podjetja Bosch Vam bo z vese- ljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri- bora. Ob vseh vprašanjih in naročilih rezervnih delov nujno sporoči- te 10-mestno številko na tipski ploščici izdelka. Slovensko Top Service d.o.o. Celovška 172 1000 Ljubljana Tel.: (01) 519 4225 Tel.: (01) 519 4205 Fax: (01) 519 3407 Odlaganje Stare polnilnike, pribor in embalažo dostavite v okolju prija- zno ponovno predelavo. Polnilnikov ne odlagajte med hišne odpadke! Vzrok Pomoč Rdeči prikaz polnjenja akumulatorske baterije 5/8 utripa Polnjenje ni možno Akumulator ni (pravilno) na- meščen Pravilno namestite akumula- tor na polnilnik Umazani akumulatorski kon- takti Očistite akumulatorske kon- takte, na primer z večkratkim vtikanjem in iztikanjem aku- mulatorja, akumulator po po- trebi zamenjajte Defekten akumulator Zamenjajte akumulator Prikazi za polnjenje akumulatorske baterije 4/7 oz. 5/8 ne svetijo Omrežni vtikač polnilnika ni (pravilno) vtaknjen Omrežni vtikač (do konca) vtaknite v vtičnico Defektna vtičnica, omrežni kabel ali polnilnik Preverite omrežno napetost, polnilnik naj po potrebi pre- gleda servisna delavnica, pooblaščena za električna orodja Bosch Zunanje naprave USB ni mogoče polniti prek vtičnice USB Polnilni kabel zunanje napra- ve USB pravilno priključite v vtičnico USB 6 na polnilniku Zunanje naprave USB ni mo- goče polniti prek priključka USB na polnilniku (upoštevaj- te „tehnične podatke“*).
