GEBRUIKSAANWIJZING GAX 18V30 Professional BOSCH

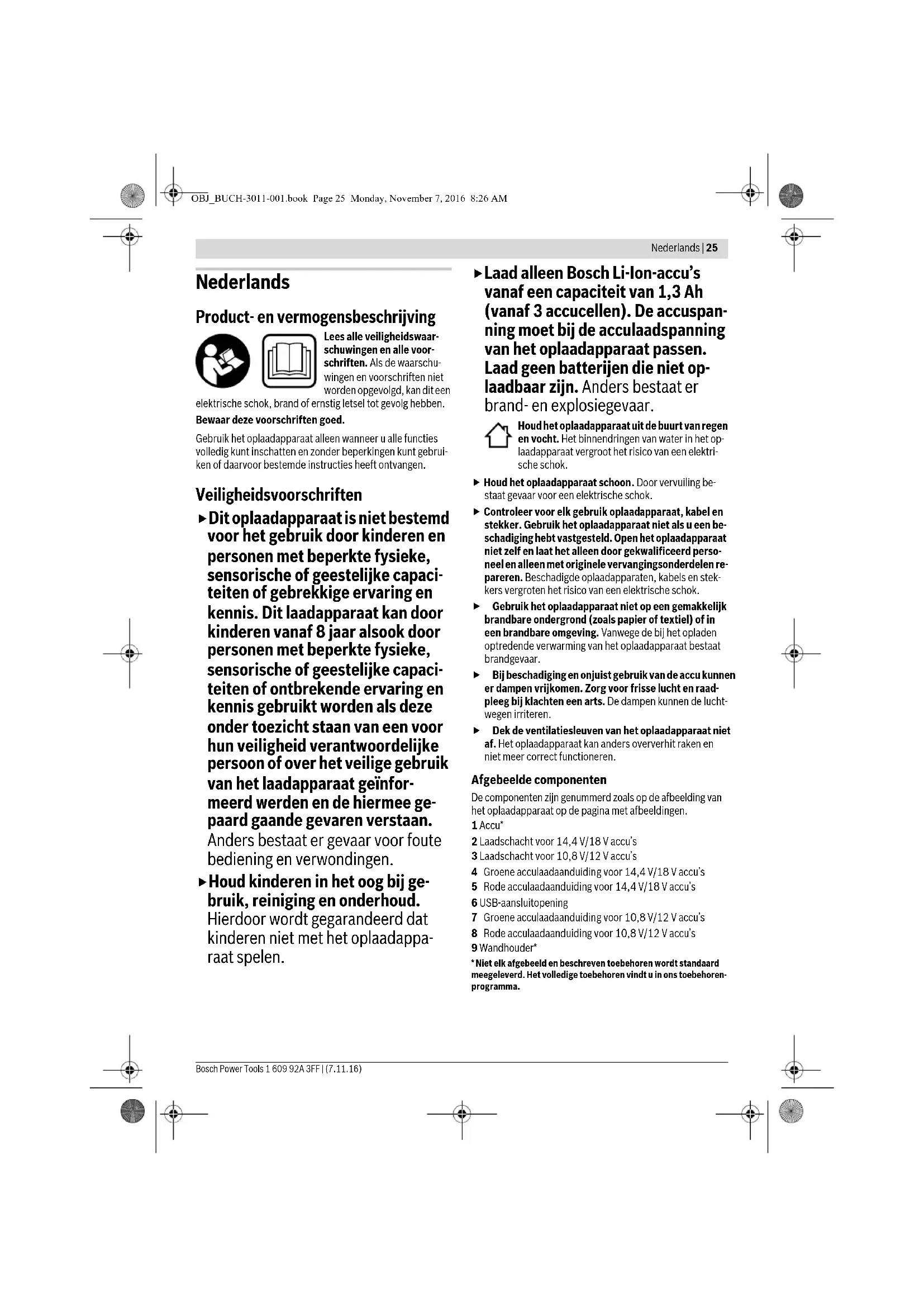

• Alcuni apparecchi USB esterni non sono ricaricabili con il presente caricabatteria, nonostante i dati tecnici corrispondano. Causa Rimedi OBJ_BUCH-3011-001.book Page 24 Monday, November 7, 2016 8:26 AMNederlands | 25 Bosch Power Tools 1 609 92A 3FF | (7.11.16) Nederlands Product- en vermogensbeschrijving Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschu- wingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze voorschriften goed. Gebruik het oplaadapparaat alleen wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebrui- ken of daarvoor bestemde instructies heeft ontvangen. Veiligheidsvoorschriften Dit oplaadapparaat is niet bestemd voor het gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaci- teiten of gebrekkige ervaring en kennis. Dit laadapparaat kan door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke, sensorische of geestelijke capaci- teiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of over het veilige gebruik van het laadapparaat geïnfor- meerd werden en de hiermee ge- paard gaande gevaren verstaan. Anders bestaat er gevaar voor foute bediening en verwondingen. Houd kinderen in het oog bij ge- bruik, reiniging en onderhoud. Hierdoor wordt gegarandeerd dat kinderen niet met het oplaadappa- raat spelen. Laad alleen Bosch Li-Ion-accu’s vanaf een capaciteit van 1,3 Ah (vanaf 3 accucellen). De accuspan- ning moet bij de acculaadspanning van het oplaadapparaat passen. Laad geen batterijen die niet op- laadbaar zijn. Anders bestaat er brand- en explosiegevaar. Houd het oplaadapparaat uit de buurt van regen en vocht. Het binnendringen van water in het op- laadapparaat vergroot het risico van een elektri- sche schok. Houd het oplaadapparaat schoon. Door vervuiling be- staat gevaar voor een elektrische schok. Controleer voor elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat niet als u een be- schadiging hebt vastgesteld. Open het oplaadapparaat niet zelf en laat het alleen door gekwalificeerd perso- neel en alleen met originele vervangingsonderdelen re- pareren. Beschadigde oplaadapparaten, kabels en stek- kers vergroten het risico van een elektrische schok. Gebruik het oplaadapparaat niet op een gemakkelijk brandbare ondergrond (zoals papier of textiel) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar. Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raad- pleeg bij klachten een arts. De dampen kunnen de lucht- wegen irriteren. Dek de ventilatiesleuven van het oplaadapparaat niet af. Het oplaadapparaat kan anders oververhit raken en niet meer correct functioneren. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het oplaadapparaat op de pagina met afbeeldingen. 1 Accu* 2 Laadschacht voor 14,4 V/18 V accu’s 3 Laadschacht voor 10,8 V/12 V accu’s 4 Groene acculaadaanduiding voor 14,4 V/18 V accu’s 5 Rode acculaadaanduiding voor 14,4 V/18 V accu’s 6 USB-aansluitopening 7 Groene acculaadaanduiding voor 10,8 V/12 V accu’s 8 Rode acculaadaanduiding voor 10,8 V/12 V accu’s 9 Wandhouder*
• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-programma.OBJ_BUCH-3011-001.book Page 25 Monday, November 7, 2016 8:26 AM26 | Nederlands 1 609 92A 3FF | (7.11.16) Bosch Power Tools Technische gegevens Gebruik Ingebruikneming Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduide oplaadap- paraten kunnen ook met 220V worden gebruikt. Opladen De laadprocedure begint zodra de netstekker van het oplaad- apparaat in het stopcontact en de accu 1 in de laadschacht 2/3 gestoken wordt en/of de laadkabel in de USB-bus 6 ge- stoken wordt. De als eerste in de laadschacht 2/3 gestoken accu 1 wordt ook het eerst geladen. Daarna wordt automatisch de laatst in- gestoken accu 1 geladen. Een aangesloten, extern USB-apparaat wordt altijd geladen, ongeacht of reeds een accu 1 geladen wordt. Door de intelligente oplaadmethode wordt de oplaadtoe- stand van de accu automatisch herkend en wordt de accu af- hankelijk van de accutemperatuur en -spanning met de opti- male laadstroom opgeladen. Daardoor wordt de accu ontzien en blijft deze, indien in het oplaadapparaat bewaard, altijd volledig opgeladen. Betekenis van de indicatie-elementen Knipperende groene accuoplaadindicatie 4/7 Snel opladen wordt aangegeven door het knip- peren van de groene accuoplaadindicatie 4/7. De accu kan op elk tijdstip uitgenomen en ge- bruikt worden. Opmerking: Het opladen is alleen mogelijk als de tempera- tuur van de accu binnen het toegestane oplaadtemperatuur- bereik ligt, zie het gedeelte: „Technische gegevens”. Zodra ca. 80 % van de accucapaciteit bereikt is, vertraagt het knipperen van de groene accu- laadindicatie. De snellaadprocedure is nu afge- sloten. Blijft de accu in het laadapparaat, dan wordt de laadprocedure in de Long Life laadmodus afgeslo- ten. Oplaadapparaat GAX 18V-30 GAX 18V-30 Productnummer

Laadschacht Oplaadspanning accu (automatische spanningsherken- ning) V 12 –18 12 –18 Laadstroom A3,03,0 Laadmodus na elkaar na elkaar Oplaadtijd bij accucapaciteit, ca. (80%) 100% (80%) 100% – 12 V / 2,0 Ah min (35) 45 (35) 45 – 12 V / 2,5 Ah min (40) 65 (40) 65 – 12 V / 4,0 Ah min (65) 85 (65) 85 – 18 V / 2,0 Ah min (35) 45 (35) 45 – 18 V / 3,0 Ah min (53) 68 (53) 68 – 18 V / 4,0 Ah min (65) 85 (65) 85 – 18 V / 5,0 Ah min (82) 107 (82) 107 – 18 V / 6,0 Ah min (100) 130 (100) 130 Aantal accucellen 3 – 15 3 – 15 USB-bus (type USB 2.0) Spanning V55 Maximale stroom* A2,12,1 Modus gelijktijdig gelijktijdig Toegestaan oplaadtemperatuurbereik °C 0 – 45 0 – 45 Gewicht volgens EPTA-Procedure 01:2014 kg 0,80 0,80 Isolatieklasse / II /I

• De daadwerkelijke laadstroom is afhankelijk van het aangesloten USB-apparaat. De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. 80 % OBJ_BUCH-3011-001.book Page 26 Monday, November 7, 2016 8:26 AMNederlands | 27 Bosch Power Tools 1 609 92A 3FF | (7.11.16) Permanent verlichte groene accuoplaadindicatie 4/7 Continu branden van de groene accuo- plaadindicatie 4/7 geeft aan dat de accu volle- dig opgeladen is. De accu kan vervolgens worden verwijderd en onmiddellijk worden gebruikt. Als de accu niet in het oplaadapparaat is gestoken, geeft de permanent verlichte accuoplaadindicatie 4/7 aan dat de netstekker in het stopcontact is gestoken en het oplaadappa- raat gereed is voor gebruik. Permanent verlichte rode accuoplaadindicatie 5/8 Het permanente licht van de rode acculaadin- dicatie 5/8 geeft aan dat de temperatuur van de accu buiten het toegestane laadtempera- tuurbereik ligt, zie paragraaf „Technische gege- vens”. Zodra het toegestane temperatuurbereik bereikt is, begint de laadprocedure. Knipperende rode accuoplaadindicatie 5/8 Het knipperen van de rode accuoplaadindica- tie 5/8 geeft een andere storing tijdens het op- laden aan. Zie het gedeelte „Oorzaken en op- lossingen van fouten”. Oorzaken en oplossingen van fouten Tips voor de werkzaamheden Bij langdurig opladen of meermaals opladen zonder onder- breking kan het oplaadapparaat warm worden. Dit is echter zonder bezwaar en wijst niet op een technisch defect van het oplaadapparaat. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Wandhouder Voor een plaatsbesparend gebruik kan het oplaadapparaat in een wandhouder bevestigd worden. Monteer de wandhouder met twee schroeven aan de muur. De volgende schroeven mogen hiervoor gebruikt worden: – M6-schroeven met onderlegringen (Ø 10,8 mm) – 6 mm spaanplaatschroeven met ronde kop (Ø 12 mm) – 6 mm houtschroeven met halfronde kop (Ø 12 mm). Zet het oplaadapparaat onder in de wandhouder en klem het naar boven vast. Controleer of het oplaadapparaat goed is vastgeklikt. Onderhoud en service Onderhoud en reiniging Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Oorzaak Oplossing Rode accuoplaadindicatie 5/8 knippert Geen opladen mogelijk Accu niet (goed) aangebracht Plaats de accu correct op het oplaadapparaat Accucontacten vuil Reinig de accucontacten, bij- voorbeeld door de accu enke- le keren te plaatsen en te ver- wijderen, of vervang de accu indien nodig Accu defect Vervang de accu Accuoplaadindicaties 4/7 resp. 5/8 branden niet Netsnoer van het oplaadap- paraat is niet (of niet goed) vastgestoken Steek de stekker (volledig) in het stopcontact Stopcontact, netsnoer of op- laadapparaat defect Netspanning controleren, op- laadapparaat indien nodig door een erkende klanten- service voor Bosch elektri- sche gereedschappen laten controleren Extern USB-apparaat kan niet geladen worden op de USB-bus. Laadkabel van het externe USB-apparaat verbinden met de USB-bus 6 op het oplaad- apparaat Extern USB-apparaat kan niet met de USB-aansluiting op het oplaadapparaat geladen worden (neem goed nota van de informatie in „Technische gegevens”*).
