사용 설명서 GAX 18V30 Professional BOSCH

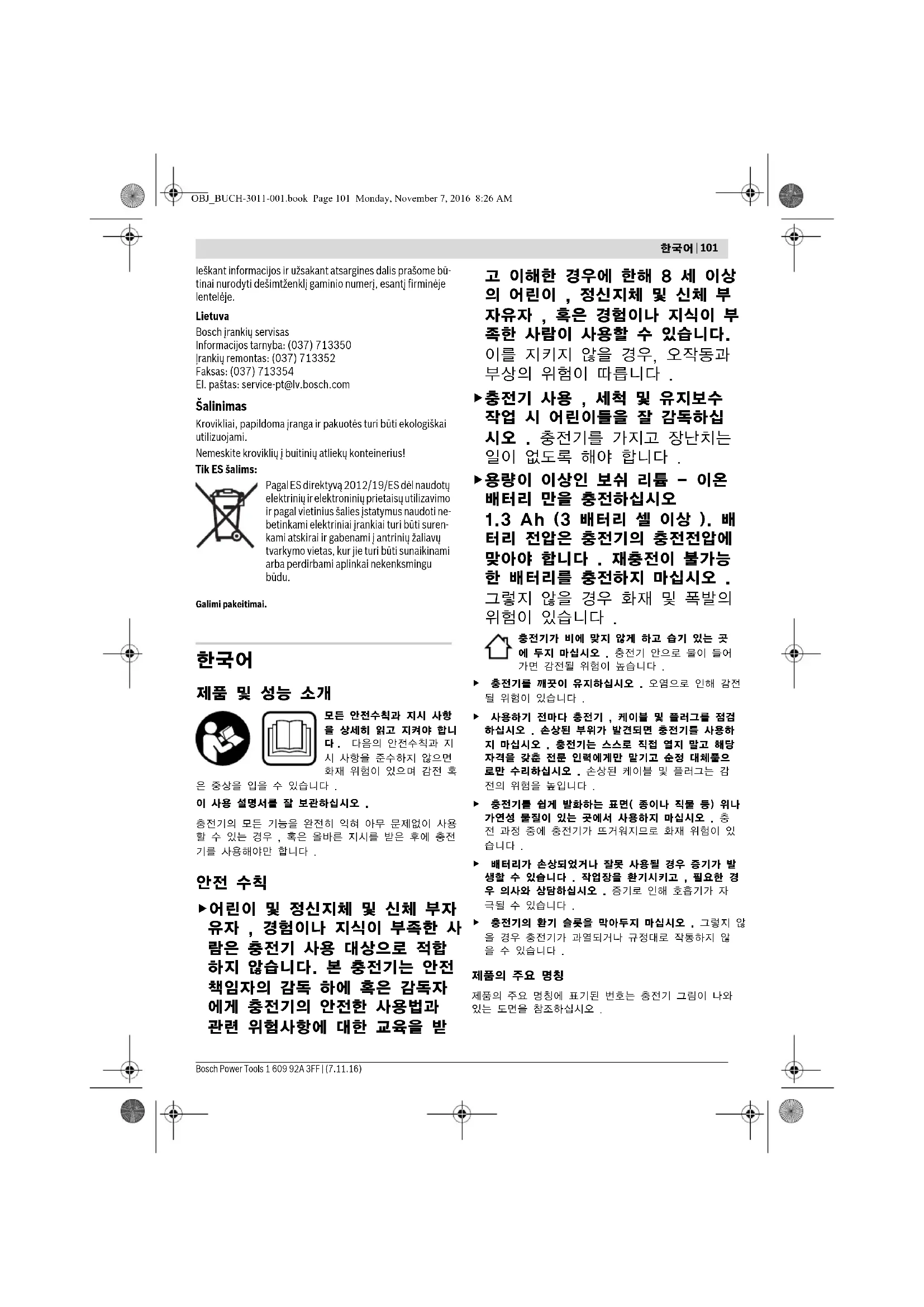

모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다. 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다 .이 사용 설명서를 잘 보관하십시오 .충전기의 모든 기능을 완전히 익혀 아무 문제없이 사용할 수 있는 경우 , 혹은 올바른 지시를 받은 후에 충전기를 사용해야만 합니다 .

어린이 및 정신지체 및 신체 부자 유자 , 경험이나 지식이 부족한 사 람은 충전기 사용 대상으로 적합 하지 않습니다. 본 충전기는 안전 책임자의 감독 하에 혹은 감독자 에게 충전기의 안전한 사용법과 관련 위험사항에 대한 교육을 받 고 이해한 경우에 한해 8 세 이상 의 어린이 , 정신지체 및 신체 부 자유자 , 혹은 경험이나 지식이 부 족한 사람이 사용할 수 있습니다. 이를 지키지 않을 경우, 오작동과 부상의 위험이 따릅니다 . 충전기 사용 , 세척 및 유지보수 작업 시 어린이들을 잘 감독하십 시오 . 충전기를 가지고 장난치는 일이 없도록 해야 합니다 . 용량이 이상인 보쉬 리튬 - 이온 배터리 만을 충전하십시오

1.3 Ah (3 배터리 셀 이상 ). 배

터리 전압은 충전기의 충전전압에 맞아야 합니다 . 재충전이 불가능 한 배터리를 충전하지 마십시오 . 그렇지 않을 경우 화재 및 폭발의

충전기가 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오 . 충전기 안으로 물이 들어가면 감전될 위험이 높습니다 . 충전기를 깨끗이 유지하십시오 . 오염으로 인해 감전될 위험이 있습니다 . 사용하기 전마다 충전기 , 케이블 및 플러그를 점검하십시오 . 손상된 부위가 발견되면 충전기를 사용하지 마십시오 . 충전기는 스스로 직접 열지 말고 해당 자격을 갖춘 전문 인력에게만 맡기고 순정 대체품으로만 수리하십시오 . 손상된 케이블 및 플러그는 감전의 위험을 높입니다 . 충전기를 쉽게 발화하는 표면( 종이나 직물 등) 위나 가연성 물질이 있는 곳에서 사용하지 마십시오 . 충전 과정 중에 충전기가 뜨거워지므로 화재 위험이 있습니다 . 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다 . 작업장을 환기시키고 , 필요한 경우 의사와 상담하십시오 . 증기로 인해 호흡기가 자극될 수 있습니다 . 충전기의 환기 슬롯을 막아두지 마십시오 . 그렇지 않을 경우 충전기가 과열되거나 규정대로 작동하지 않을 수 있습니다 . 제품의 주요 명칭에 표기된 번호는 충전기 그림이 나와있는 도면을 참조하십시오 .OBJ_BUCH-3011-001.book Page 101 Monday, November 7, 2016 8:26 AM102 | 한국어 1 609 92A 3FF | (7.11.16) Bosch Power Tools 1 배터리* 2 14.4-V/18-V- 배터리 충전함 3 10.8-V/12-V- 배터리 충전함 4 14.4-V/18-V- 배터리 녹색 충전 표시기 5 14.4-V/18-V- 배터리 적색 충전 표시기 6 USB 포트 7 10.8-V/12-V- 배터리 녹색 충전 표시기 8 10.8-V/12-V- 배터리 적색 충전 표시기 9 벽면 홀더* *도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 .

공공 배전 전압에 주의 ! 공급되는 전원의 전압은 충 전기의 명판에 표기된 전압과 일치해야 합니다 .

충전기의 전원 플러그를 소켓에 끼우고 배터리 1 을 충 전함 2/3 에 끼우거나 그리고 / 또는 충전 케이블을 USB 단자 6 에 끼우면 바로 충전이 시작됩니다 . 충전함 2/3 에 먼저 끼운 배터리 1 이 먼저 충전됩니 다 . 그리고 나서 마지막으로 끼운 배터리 1 이 충전됩

외부 USB 장치가 연결되면 배터리 1 이 이미 충전되 었는지 여부와 관계 없이 항상 충전됩니다 . 인공지능 충전 방식으로 배터리의 충전 상태가 자동으 로 파악되며 배터리 온도와 전압에 따라 이에 최적 상

이런 방법으로 배터리를 보호하고 , 배터리를 충전기에 보존할 경우 항상 완전히 충전된 상태로 유지할 수 있

녹색 배터리 충전 표시기 4/7 깜박등 녹색 배터리 충전 표시기 4/7 가 깜박거리 면 급속 충전 과정임을 표시합니다 . 배터리는 언제든지 꺼내서 사용할 수 있습

주의 : 충전 과정은 배터리 온도가 허용 충전 온도 범 위에 있을 경우에만 가능합니다 (“ 제품 사양 ” 참조 ).

배터리 충전 전압 ( 자동 전압 감지 ) V 12 -18 12 -18

동시 충전 동시 충전 허용 충전 온도 범위 ℃0-450-45 EPTA 공정 01:2014 에 따른 중량 kg 0.80 0.80

/ II /I ** 실제 충전 전류는 연결된 USB 장치에 따라 달라질 수 있습니다 . 자료는 정격 전압 [U] 230 V 를 기준으로 한 것입니다 . 전압이 낮거나 각국의 특수한 모델에 따라 달라질 수 있습니다 . OBJ_BUCH-3011-001.book Page 102 Monday, November 7, 2016 8:26 AM한국어 | 103 Bosch Power Tools 1 609 92A 3FF | (7.11.16) 배터리 용량이 약 80 % 에 도달한 후에는 배터리의 초록색 충전 표시의 깜박이는 속 도가 점차 느려집니다 . 이제 배터리 쾌속 충전 과정이 종료됩니다 . 배터리를 충전기 에 그대로 남겨 두더라도 Long Life 충전 모드가 적 용되면서 충전 과정이 종료됩니다 . 녹색 배터리 충전 표시기 4/7 연속등 녹색 배터리 충전 표시기 4/7 가 계속 켜져 있으면 , 배터리가 완전히 충전된 것을 의

이 경우 배터리를 바로 꺼내 사용할 수 있습니다 . 배터리가 들어 있지 않은데도 배터리 충전 표시기 4/7 가 계속 켜져 있으면 , 전원 플러그가 콘센트에 연결되 어 있고 충전기가 작동 준비가 되어 있다는 것을 의미

적색 배터리 충전 표시기 5/8 연속등 적색 배터리 충전 표시기 5/8 이 계속 켜져 있으면 , 배터리의 온도가 충전 시 허용되 는 온도 범위를 벗어났음을 의미합니다 (“ 제품 사양 ” 참조 ). 온도가 허용 범위 수준 내로 되면 , 곧바로 충전 과정이 시작됩니다 . 적색 배터리 충전 표시기 5/8 깜박등 적색 배터리 충전 표시기 5/8 이 깜박거리 면 , 충전 과정에 다른 문제가 있다는 것을 나타냅니다 (“고장의 원인과 해결 방법”

계속해서 혹은 여러번 연속으로 충전할 경우 충전기가 따뜻해질 수 있습니다 . 이것은 정상이며 충전기의 기술 적인 결함이 아닙니다 . 충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명 이 다한 것이므로 배터리를 교환해야 합니다 .

공간 사용을 최소화하여 작동할 수 있도록 충전기를 벽 면 고정장치에 고정할 수 있습니다 . 나사 두 개를 이용하여 벽면 고정장치를 벽에 조립하십 시오 . 다음과 같은 나사를 사용할 수 있습니다 : – M6 나사 및 와셔 ( 직경 10.8 mm) – 원형 헤드 6 mm 칩 보드 스크류 ( 직경 12 mm) – 반원형 헤드 6 mm 나무 나사 ( 직경 12 mm). 충전기 아랫 부분을 벽면 고정장치에 끼운 후 위쪽으로 고정시키십시오 . 충전기가 확실하게 고정되었는지 점검

연결 코드를 교환해야 할 경우 안전을 기하기 위해 보 쉬사나 보쉬 지정 전동공구 서비스 센터에 맡겨야 합니

보쉬 AS 및 고객 상담 보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 . 고객 콜센터 : 080-955-0909

Bosch-pt.hotline@kr.bosch.com 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레 이트에 있는 10 자리의 부품번호를 알려 주십시오 .

적색 배터리 충전 표시기 5/8 이 깜박일 경우 충전 과정이 불가능한 경우 배터리가 ( 제대로 ) 꽂혀져

배터리를 여러번 탈장착 하 여 배터리 접촉 부위를 깨끗 하게 하고 , 경우에 따라 배

배터리가 고장입니다 배터리를 교환하십시오 배터리 충전 표시기 4/7 또는 5/8 불이 켜지지 않은 경우 충전기의 전원 플러그가 ( 제 대로 ) 꽂혀 있지 않습니다 전원 플러그를 ( 완전히 ) 콘

전원의 전압을 확인하고 , 경우에 따라 충전기를 보쉬 전동공구 전문 서비스 센터 에 맡겨 점검하십시오 80 % USB 단자에서 외부 USB 장치를 충전할 수 없는 경우 외부 USB 장치의 충전 케 이블을 충전기의 USB 단자 6 에 제대로 연결하십시오 충전기의 USB 단자에서 외 부 USB 장치를 충전할 수 없는 경우 (“ 기술 자료 ” 에 나온 내용 참조 *).

• 일부 외부 USB 장치의 경우 기술 자료와 일치함에도 불구하고 충전기로 충전되지 않을 수 있습니다 .

충전기 , 액세서리 , 포장 등은 환경 친화적인 방법으로 재생할 수 있도록 분류해야 합니다 . 충전기를 가정용 쓰레기로 처리하지 마십시오 ! EU 국가만 해당 : 전기장치 및 전자장치 노후기기에 관한 유럽 가이드라인 2012/19/EU 및 국가 별 해당 법에 따라 더이상 사용 불가능 한 충전기는 별도로 수거하여 환경보호 규정에 따라 재활용해야 합니다 . 위 사항은 사전 예고 없이 변경될 수도 있습니다 . OBJ_BUCH-3011-001.book Page 104 Monday, November 7, 2016 8:26 AM | 105 Bosch Power Tools 1 609 92A 3FF | (7.11.16)
