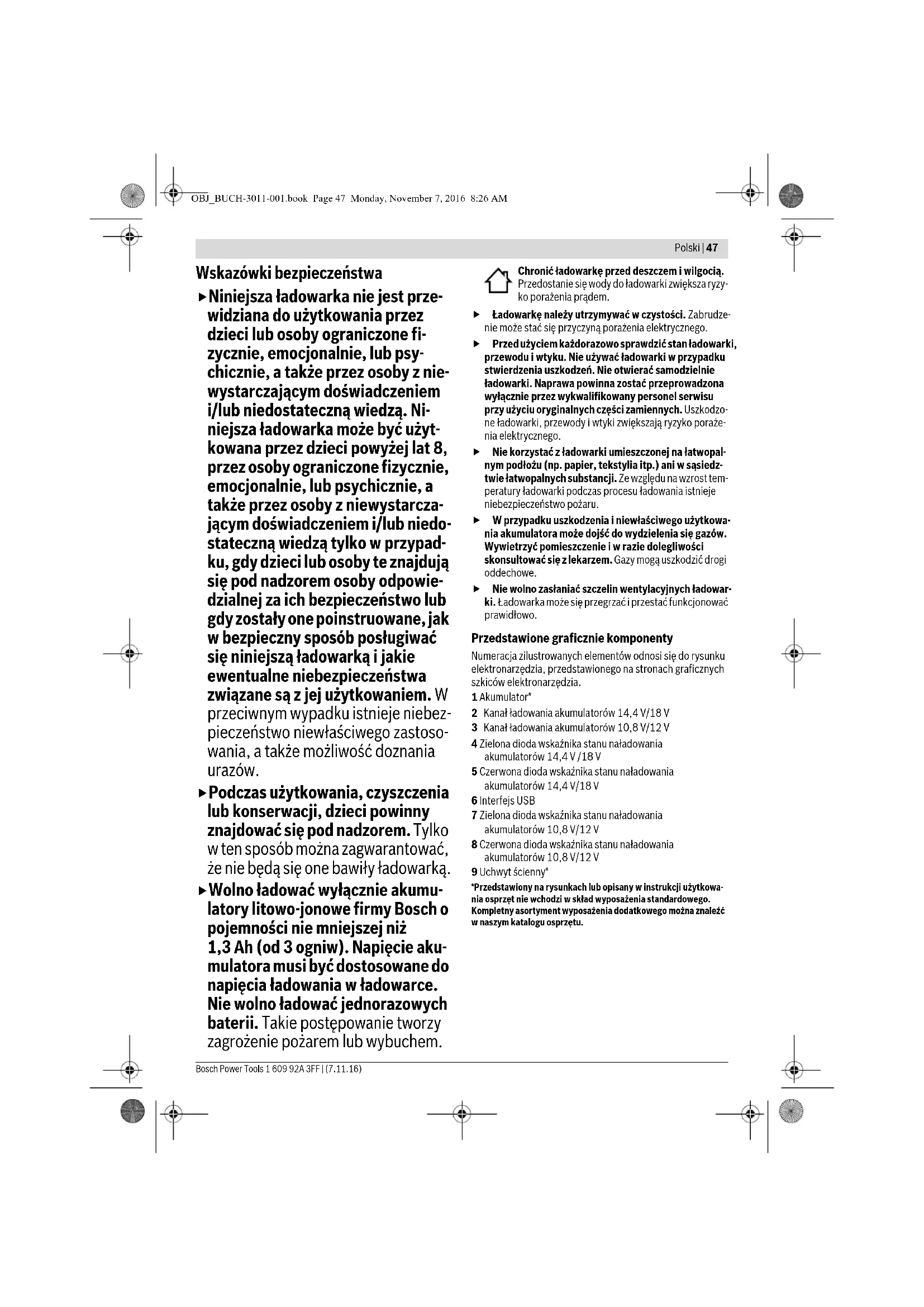

Zewnętrzne urządzenie USB jest ładowane przez cały czas, bez względu na to, czy akumulator 1 znajdujący się w kanale jest aktualnie ładowany czy nie. Inteligentny proces ładowania pozwala na automatyczne roz- poznawanie stanu naładowania akumulatora i optymalny do- bór prądu ładowania, w zależności od temperatury i napięcia akumulatora. Ma to wpływ na przedłużenie żywotności akumulatora, a poza tym akumulator będzie stale całkowicie naładowany przez ca- ły czas przechowywania w ładowarce. Znaczenie wskaźników Migający zielony wskaźnik naładowania akumulatora 4/7 Proces szybkiego ładowania sygnalizowany jest miganiem zielonego wskaźnika nałado- wania akumulatora 4/7. Akumulator można w dowolnej chwili wyjąć z ładowarki i zastosować. Wskazówka: Ładowanie jest możliwe tylko wtedy, gdy tem- peratura akumulatora znajduje się w dopuszczalnym zakresie, zob. rozdz. »Dane techniczne«. Po osiągnięciu ok. 80 % pojemności akumula- tora miganie zielonego wskaźnika ładowania odbywa się w wolniejszym tempie. Proces ła- dowania jest zakończony. Jeżeli akumulator nie zostanie wyjęty z ładowarki, proces ładowania zostanie za- kończony w trybie Long Life. Ładowarka GAX 18V-30 GAX 18V-30 Numer katalogowy

Kanał ładowania Napięcie ładowania akumulatorów (automatyczne rozpoznawanie napięcia) V 12 –18 12 –18 Prąd ładowania A (amper) 3,0 3,0 Tryb ładowania sekwencyjny sekwencyjny Czas ładowania przy pojemności akumulatora, ok. (80%) 100% (80%) 100% – 12 V / 2,0 Ah min (35) 45 (35) 45 – 12 V / 2,5 Ah min (40) 65 (40) 65 – 12 V / 4,0 Ah min (65) 85 (65) 85 – 18 V / 2,0 Ah min (35) 45 (35) 45 – 18 V / 3,0 Ah min (53) 68 (53) 68 – 18 V / 4,0 Ah min (65) 85 (65) 85 – 18 V / 5,0 Ah min (82) 107 (82) 107 – 18 V / 6,0 Ah min (100) 130 (100) 130 Liczba ogniw akumulatora 3 – 15 3 – 15 Gniazdo USB (typ USB 2.0) Napięcie V55 Maksymalny prąd ładowania* A (amper) 2,1 2,1 Tryb równoczesny równoczesny Dopuszczalny zakres temperatur ładowania °C 0 – 45 0 – 45 Ciężar odpowiednio do EPTA-Procedure 01:2014 kg 0,80 0,80 Klasa ochrony / II /I

• Rzeczywisty prąd ładowania uzależniony jest od podłączonego urządzenia USB. Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla dane- go kraju dane te mogą się różnić. 80 % OBJ_BUCH-3011-001.book Page 48 Monday, November 7, 2016 8:26 AMPolski | 49 Bosch Power Tools 1 609 92A 3FF | (7.11.16) Światło ciągłe zielonego wskaźnika naładowania akumulatora 4/7 Ciągłe zielone światło wskaźnika naładowa- nia akumulatora 4/7 oznacza, że akumulator został całkowicie naładowany. Po zakończeniu ładowania akumulator można wyjąć i rozpo- cząć natychmiastowe użytkowanie. Jeżeli w ładowarce nie ma akumulatora, światło ciągłe wskaźnika 4/7 sygnalizuje dopływ prądu do ładowarki (wtyczka znajduje się w gniazdku sieciowym) i jej gotowość do eksploatacji. Światło ciągłe zielonego wskaźnika naładowania akumulatora 5/8 Światło ciągłe czerwonego wskaźnika łado- wania akumulatora 5/8 sygnalizuje, że tempe- ratura akumulatora znajduje się poza dopusz- czalnym zakresem temperatur ładowania, zob. rozdział »Dane techniczne«. Proces ładowania rozpocznie się po osiągnięciu dopuszczalnego zakresu temperatur. Migający czerwony wskaźnik naładowania akumulatora 5/8 Migające czerwone światło wskaźnika nała- dowania akumulatora 5/8 oznacza, że proces ładowania akumulatora został zakłócony, zob. rozdział »Błędy – przyczyny i usuwanie«. Błędy – przyczyny i usuwanie Wskazówki dotyczące pracy Ładowanie ciągłe akumulatora, jak również kilka następują- cych bezpośrednio po sobie cykli ładowania, może spowodo- wać nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia. Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Uchwyt ścienny Dla zaoszczędzenie miejsca podczas można umieścić łado- warkę w uchwycie ściennym. Uchwyt ścienny należy zamocować do ściany dwoma wkręta- mi. Wolno do tego celu użyć następujących wkrętów: – Wkręty M6 z podkładkami (Ø 10,8 mm) – Wkręty do płyt wiórowych 6 mm z łbem okrągłym (Ø 12 mm) – Wkręty do drewna 6 mm z łbem półokrągłym (Ø 12 mm). Wsunąć ładowarkę od dołu w uchwyt aż do zablokowania. Sprawdzić, czy ładowarka została prawidłowo zamocowana. Konserwacja i serwis Konserwacja i czyszczenie Jeżeli konieczna okaże się wymiana przewodu przyłączenio- wego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co po- zwoli uniknąć ryzyka zagrożenia bezpieczeństwa. Obsługa klienta oraz doradztwo dotyczące użytkowania W punkcie obsługi klienta można uzyskać odpowiedzi na pyta- nia dotyczące napraw i konserwacji nabytego produktu, a tak- że dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć rów- nież pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przyczyna Usuwanie błędu Czerwony wskaźnik naładowania akumulatora 5/8 miga Nie jest możliwe ładowanie Akumulator nie został (pra- widłowo) włożony Wstawić akumulator prawid- łowo do ładowarki Styki akumulatora są zabru- dzone Wyczyścić styki akumulatora, np. przez wie lo krot ne wło- żenie i wyjęcie akumulatora. W razie niepowodzenia aku- mulator wymienić na nowy Akumulator jest uszkodzony Wymienić akumulator na no-

Wskaźniki naładowania akumulatora 4/7 lub 5/8 nie świecą się Wtyczka ładowarki nie (właś- ciwie) podłączona do sieci Wsadzić wtyczkę (cał- kowicie) do gniazdka Gniazdko, przewód sieciowy lub ładowarka są uszkodzone Sprawdzić napięcie sieci, ła- dowarkę wzgl. zlecić kontrolę w autoryzowanym punkcie serwisowym elektronarzędzi firmy Bosch Nie można naładować zewnętrznego urządzenia USB podłączonego do gniazda USB Należy prawidłowo podłą- czyć przewód ładowania ze- wnętrznego urządzenia USB do gniazda USB 6 ładowarki Nie można naładować ze- wnętrznego urządzenia USB poprzez przyłącze USB łado- warki (skontrolować parame- try w »Dane techniczne«*).
