사용 설명서 GDR 12V105 Professional BOSCH

본 전동공구와 함께 제공된 모든 안전경고, 지시사항, 그림 및 사 양을 숙지하십시오. 다음의 지시 사항을 준수하지 않 으면 감전, 화재, 또는 심각한 부상을 초래할 수 있습

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명서 를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연 결하여 사용하는 (전선이 있는) 전동 기기나 배터리를 사용하는 (전선이 없는) 전동 기기를 의미합니다.

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초

u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있 는 환경에서 전동공구를 사용하지 마십시오. 전동 공구는 분진이나 증기에 점화하는 스파크를 일으

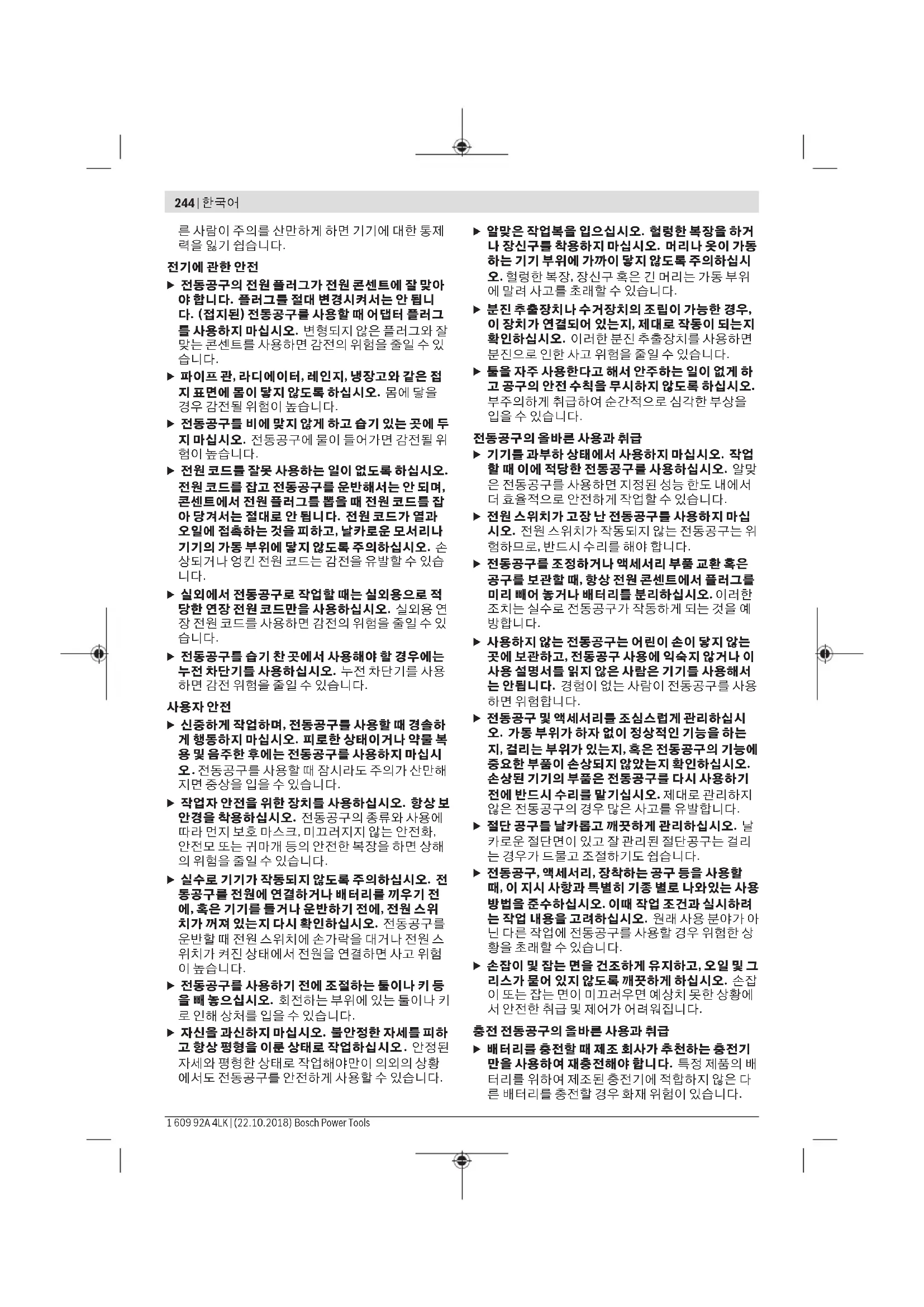

u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다 른 사람이 작업장에 접근하지 못하게 하십시오. 다 한국어 | 243 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)244 | 한국어 1 609 92A 4LK | (22.10.2018) Bosch Power Tools 른 사람이 주의를 산만하게 하면 기기에 대한 통제 력을 잃기 쉽습니다.

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞아 야 합니다. 플러그를 절대 변경시켜서는 안 됩니 다. (접지된) 전동공구를 사용할 때 어댑터 플러그 를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 줄일 수 있

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두 지 마십시오. 전동공구에 물이 들어가면 감전될 위

u 전원 코드를 잘못 사용하는 일이 없도록 하십시오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코드를 잡 아 당겨서는 절대로 안 됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의하십시오. 손 상되거나 엉킨 전원 코드는 감전을 유발할 수 있습

u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연 장 전원 코드를 사용하면 감전의 위험을 줄일 수 있

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용 하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔하 게 행동하지 마십시오. 피로한 상태이거나 약물 복 용 및 음주한 후에는 전동공구를 사용하지 마십시 오 . 전동공구를 사용할 때 잠시라도 주의가 산만해 지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보 안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해 의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전 동공구를 전원에 연결하거나 배터리를 끼우기 전 에, 혹은 기기를 들거나 운반하기 전에, 전원 스위 치가 꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스 위치가 켜진 상태에서 전원을 연결하면 사고 위험

u 전동공구를 사용하기 전에 조절하는 툴이나 키 등 을 빼 놓으십시오. 회전하는 부위에 있는 툴이나 키 로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피하 고 항상 평형을 이룬 상태로 작업하십시오 . 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황 에서도 전동공구를 안전하게 사용할 수 있습니다. u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하거 나 장신구를 착용하지 마십시오. 머리나 옷이 가동 하는 기기 부위에 가까이 닿지 않도록 주의하십시 오. 헐렁한 복장, 장신구 혹은 긴 머리는 가동 부위 에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다. u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하 고 공구의 안전 수칙을 무시하지 않도록 하십시오. 부주의하게 취급하여 순간적으로 심각한 부상을

전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작업 할 때 이에 적당한 전동공구를 사용하십시오. 알맞 은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다. u 전원 스위치가 고장 난 전동공구를 사용하지 마십 시오. 전원 스위치가 작동되지 않는 전동공구는 위 험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그를 미리 빼어 놓거나 배터리를 분리하십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예

u 사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서 는 안됩니다. 경험이 없는 사람이 전동공구를 사용

u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하는 지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다. u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날 카로운 절단면이 있고 잘 관리된 절단공구는 걸리 는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시하려 는 작업 내용을 고려하십시오. 원래 사용 분야가 아 닌 다른 작업에 전동공구를 사용할 경우 위험한 상 황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그 리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡 이 또는 잡는 면이 미끄러우면 예상치 못한 상황에 서 안전한 취급 및 제어가 어려워집니다. 충전 전동공구의 올바른 사용과 취급 u 배터리를 충전할 때 제조 회사가 추천하는 충전기 만을 사용하여 재충전해야 합니다. 특정 제품의 배 터리를 위하여 제조된 충전기에 적합하지 않은 다 른 배터리를 충전할 경우 화재 위험이 있습니다.u 각 전동공구용으로 나와있는 배터리만을 사용하십 시오. 다른 종류의 배터리를 사용하면 상해를 입거 나 화재를 초래할 수 있습니다. u 배터리를 사용하지 않을 때는, 각 극을 자극 할 수 있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금 속성 물체와 멀리하여 보관하십시오. 배터리 극 사 이에 쇼트가 일어나 화상을 입거나 화재를 야기할

u 배터리를 잘못 사용하면 누수가 생길 수 있습니다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부 에 접촉하게 되었을 경우 즉시 물로 씻으십시오. 유 체가 눈에 닿았을 경우 바로 의사와 상담하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다. u 손상된 배터리 또는 공구를 사용하지 마십시오. 손 상되었거나 개조된 배터리는 예기치 못한 특성으 로 인해 화재, 폭발 또는 부상의 위험을 초래할 수

u 배터리 또는 공구가 화기 또는 지나치게 높은 온도 에 노출되지 않도록 하십시오. 화기 또는 130 °C 이 상의 온도에 노출되면 폭발할 위험이 있습니다. u 충전 지침을 준수하고 지침에 제시된 범위를 벗어 난 온도에서 충전하지 마십시오. 제시된 범위를 벗 어난 부적절한 온도에서 충전할 경우 배터리가 손 상되어 화재 발생의 위험이 증가됩니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수 리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇 게 함으로써 기기의 안전성을 오래 유지할 수 있습

u 손상된 배터리는 절대 수리하지 마십시오. 배터리 수리는 제조사 또는 공인 서비스센터에서만 진행

u 위험: 절단 영역 및 절단날에 손을 가까이 두지 마십시오. 양손으로 톱을 잡고 있으면, 절단날에 손이 베일 염려가 없습니다. u 가공물 아래쪽으로 손을 내밀지 마십시오. 가드를 사용해도 가공물 아래쪽에 있는 절단날로부터 보 호받을 수 있는 것은 아닙니다. u 가공물의 두께에 맞춰 절단 깊이를 조정하십시오. 모든 가공물에서 최대 깊이로 절단하면 안 됩니다. u 절단 작업을 진행하는 동안 가공물을 절대 손으로 잡거나 다리에 닿지 않게 하십시오. 가공물을 작업 대에 안전하게 고정시키십시오. 신체 노출, 절단날 고착 또는 통제력 상실 등을 최소화하려면 가공물 을 단단히 고정하는 것이 중요합니다. u 절단 공구가 숨겨진 배선에 접촉할 가능성이 있는 작업을 수행할 경우, 전동공구의 절연된 손잡이 면 을 잡으십시오. 전류가 흐르는 전선에 접촉되면, 전 동공구의 노출된 금속 부분에 전류가 흐르는 상태 가 되어 작업자가 감전될 수 있습니다. u 켜는 작업을 할 때는 항상 립 펜스나 일자 가이드를 사용하십시오. 절단 작업의 정확도를 높이고, 톱날 이 고착될 가능성을 줄일 수 있습니다. u 항상 주축 구멍의 크기와 모양(다이아몬드형 또는 원형)이 맞는 절단날을 사용하십시오. 절단날이 톱 에 장착된 장비와 맞지 않으면 중심을 벗어난 상태 로 작동되어 통제력을 잃을 수 있습니다. u 손상되거나 올바르지 않은 톱날 와셔나 볼트를 사 용해서는 안 됩니다. 톱날에 맞는 와셔와 볼트를 사 용해야 안전하고 최적화된 작업을 할 수 있습니다. 킥백 현상의 원인 및 관련 경고사항 –킥백(반동)이란 톱날이 꽉 끼이거나 고착되거나 어 긋나면서 생기는 갑작스런 반작용을 의미하며, 반동 이 생기면 통제력을 잃고 톱이 들어 올려지면서 가공 물을 벗어나 작업자를 향할 수 있습니다. –작업이 중단된 절단 자국에 톱날이 꽉 끼이거나 고 착되면, 톱날이 멈추고 모터 반응으로 인해 장비가 갑 자기 작업자를 향해 뒤쪽으로 이동될 수 있습니다. - 톱날이 절단 부위에서 비틀리거나 어긋나면, 톱날 뒤 쪽 모서리에 있는 톱니가 목재 표면 상단을 파고 들어 갈 수 있으며, 이로 인해 톱날이 절단 자국을 타고 내 려가서 작업자쪽으로 튀어 오를 수 있습니다. 킥백 현상은 톱을 잘못 사용하거나 잘못된 조작 절차 또는 조건으로 인해 발생하며 아래와 같은 방법으로 예방할 수 있습니다. u 양손으로 톱의 손잡이를 단단히 잡고, 팔은 반동력 을 견딜 수 있는 위치에 놓으십시오. 몸을 톱날과 일렬로 두지 말고 톱날 한쪽에 비켜 두십시오. 반동 으로 인해 톱이 뒤쪽으로 튕길 수 있지만, 적절한 예 방 조치를 취한다면 작업자가 반동력을 조절할 수

u 어떤 이유로든 날이 고착되거나 절단되지 않을 경 우 작동장치에서 손을 떼고 작업 소재에서 톱날이 완전히 멈출 때까지 톱을 잡고 계십시오. 톱날이 움 직이는 동안 또는 반동이 생길 수 있는 상태에서는 가공물에서 톱을 떼어내거나 톱을 뒤쪽으로 당기 지 마십시오. 점검을 통해 톱날의 고착 원인을 제거 할 수 있는 조치를 취하십시오. u 가공물에서 톱을 다시 작동시키면, 톱날의 중심을 절단 자국에 맞춰 톱니가 작업 소재에 걸리지 않도 록 하십시오. 톱날이 고착되면, 톱이 다시 작동되면 서 톱날이 가공물을 타고 휙 올라가거나 튕겨나갈

u 큰 패널은 받침대로 받쳐줌으로써 톱날이 끼일 위 험 및 반동 위험을 최소한으로 줄이십시오. 패널이 너무 크면 무게 때문에 아래로 처질 수 있습니다. 받 침대는 양쪽 패널 아래 절단선 가까이, 그리고 패널 가장자리 가까이에 배치해야 합니다. u 무디거나 손상된 톱날을 사용하지 마십시오. 톱날 이 무디거나 올바르게 장착되지 않은 경우 절단 자 국이 좁게 형성되면서 과도한 마찰, 톱날 고착 그리 고 반동이 생길 수 있습니다. u 톱날 깊이 및 경사 조정 고정 레버는 단단히 고정되 어 있어야 하며, 절단하기 전에 잘 고정되어 있는지 확인하십시오. 절단하는 도중에 톱날 조정 상태가 한국어 | 245 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)246 | 한국어 1 609 92A 4LK | (22.10.2018) Bosch Power Tools 바뀌면, 톱날이 고착되거나 반동이 생길 수 있습니

u 벽 안쪽이나 눈에 잘 보이지 않는 부분을 절단할 때 는 특히 주의하십시오. 돌출된 톱날로 가공물을 자 르면서 킥백 현상이 발생할 수 있습니다.

u 사용하기 전에 항상 아래쪽 가드가 잘 씌워져 있는 지 확인하십시오. 아래쪽 가드가 원하는 대로 움직 이지 않을 경우 톱을 작동하지 말고 즉시 가드를 씌 우십시오. 아래쪽 가드를 개방된 위치에 고정시키 거나 묶지 마십시오.실수로 톱이 떨어진 경우, 아래 쪽 가드가 구부러질 수 있습니다. 핸들을 되감아 아 래쪽 가드를 들어 올려 가드가 원하는 대로 잘 움직 이는지, 톱날 또는 다른 부위를 건드리지 않는지 모 든 절단 각도 및 절단 깊이에서 확인하십시오. u 아래쪽 가드 스프링이 작동하는지 확인하십시오. 가드 및 스프링이 제대로 작동하지 않을 경우, 사용 하기 전에 서비스를 받아야 합니다. 부품 손상, 끈 끈한 침전물 생성 또는 파편들로 인해 가드 작동이 느려질 수 있습니다. u 아래쪽 가드는 플런지 절단 및 혼합 절단과 같이 특 수한 절단 작업이 이루어지는 경우에만 수동으로 감을 수 있습니다. 핸들을 되감아 아래쪽 가드를 들 어 올리고, 톱날이 소재에 진입하면 바로 아래쪽 가 드에서 손을 떼야 합니다.다른 톱질 작업을 할 경 우, 아래쪽 가드는 자동으로 작동되는 것이 맞습니

u 톱을 작업대 또는 바닥에 내려놓기 전에 톱날이 아 래쪽 가드에 씌워져 있는지 항상 확인하십시오.톱 날에 가드가 씌워져 있지 않거나 톱날이 관성에 의 해 아직 움직인다면 톱이 뒤쪽으로 이동하면서 그 경로에 놓인 물체를 절단할 수 있습니다. 스위치에 서 손을 뗀 후 톱날이 멈추기 전까지 시간이 얼마나 걸리는지 확인하십시오.

u 칩 배출구를 손으로 잡지 마십시오. 회전하는 부품 에서 부상을 입을 수 있습니다. u 머리 위쪽에서 톱으로 작업하지 마십시오. 전동공 구에 대한 통제력을 잃을 수 있습니다. u 보이지 않는 부위에 에너지 배선 및 배관 여부를 확 인하려면 적당한 탐지기를 사용하거나 담당 전력 공급회사에 문의하십시오. 전선에 접하게 되면 화 재나 전기 충격을 야기할 수 있습니다. 가스관을 손 상시키면 폭발 위험이 있습니다. 수도관을 파손하 게 되면 재산 피해를 야기할 수 있습니다. u 전동공구가 고정되지 않은 상태에서 작동하지 마 십시오. 톱 테이블과 함께 사용하기 위한 용도로 설

u 직각으로 작업이 진행되지 않는 “플런지 컷” 작업 시 톱의 가이드 플레이트가 측면으로 밀리지 않도 록 하십시오. 측면으로 밀리면 톱날이 끼어 반동이 일어날 수 있습니다. u 고속강(HSS)으로 된 톱날은 사용하지 마십시오. 이 런 톱날은 쉽게 부러질 수 있습니다. u 철금속에 작업하지 마십시오. 달아오른 칩은 집진 시 점화될 수 있습니다. u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다. u 배터리를 분해하지 마십시오. 단락이 발생할 위험

u 못이나 스크류 드라이버 같은 뾰족한 물체 또는 외 부에서 오는 충격 등으로 인해 축전지가 손상될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다. u 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다. 배터리를 태양 광선 등 고열에 장시간 노 출되지 않도록 하고 불과 물, 수분이 있는 곳에 두지 마십시오. 폭발 위험이 있습니

u 전동공구를 내려놓기 전에 기기가 완전히 멈추었 는지 확인하십시오. 삽입공구가 걸리거나 전동공 구에 대한 통제가 어려워질 수 있습니다.

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중상 을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

본 전동공구는 목재를 작업대에 단단하게 고정시킨 상태에서 가로 방향 및 세로 방향으로 직선 절단 및 비 스듬하게 절단하기 위한 용도로 사용됩니다.

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림 이 나와있는 면을 참고하십시오. (1)

(3) 전원 스위치용 시동 안전 잠금장치 (4)

(8) 평행 조절자용 고정 나사 (9)

(10) 절단 각도 설정용 날개 나사 (11) 절단 표시 45° (12) 절단 표시 0° (13)

(14) 손잡이(절연된 손잡이 부위) (15) 배터리 충전상태 표시기 (16) 온도 제어/과부하 방지 표시기(17) 절단 깊이 설정용 날개 나사 (18)

(19) 하부 안전반용 조절 레버 (20)

(26) “PowerLight” 램프 (27) 마이터 각도 조절용 기준 마크 (28) 흡입 어댑터용 고정 나사

(31) 절단 깊이 조절용 기준 마크 (32) 평행 조절자/가이드 레일

도면이나 설명서에 나와있는 액세서리는 표준 공급부품 에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프 로그램을 참고하십시오.

3 601 FA1 0.. 정격 전압 V 12 무부하 속도 min

– 마이터각 0°일 때 mm 26.5 – 마이터각 45°일 때 mm 17.0

베이스 플레이트 치수 mm 167x88 최대 톱날 직경 mm 85 최소 톱날 직경 mm 85 최대 두께 mm 0.7 최대 톱니 두께/톱니 세팅 mm 1.1 최소 톱니 두께/톱니 세팅 mm 1.0 중심축 직경 mm 15 EPTA-Procedure 01:2014에

및 보관 시 °C -20...+50 권장 배터리 GBA 12V... GBA 10,8V... 원형 톱 GKS 12V-26 권장하는 충전기 GAL 12.. AL 11.. A) 사용하는 배터리에 따라 상이 B) 온도 <0 °C일 때 출력 제한

EN62841-2-5 표준에 따라 산출된 소음 배출량. 전동공구의 A급 소음레벨은 일반적으로 다음과 같습 니다: 소음 수준 82dB(A); 소음 출력 수준 93dB(A). 오 차 K=3dB. 귀마개를 착용하십시오! 총진동값 a

(3방향의 벡터합)과 오차 K는 EN62841-2-5 에 따라 산출됩니다: 목재 톱 작업: a

지침서에 제시된 진동 레벨 및 소음 배출량은 유럽 표 준 EN 에서 지정한 절차에 따라 측정되었으며, 전동공 구를 서로 비교할 때 활용할 수 있습니다. 진동 레벨 및 소음 배출량을 임의로 평가할 때도 사용할 수 있습

제시된 진동레벨 및 소음 배출량은 전동공구의 주된 용도를 나타냅니다. 전동공구를 다른 용도에 사용하 거나 다른 공구 비트를 사용한 경우, 혹은 점검이 제대 로 이뤄지지 않은 경우, 진동 레벨 및 소음 배출량에 차이가 발생할 수 있습니다. 이로 인해 전 작업 시간에 걸친 진동 레벨 및 소음 배출량이 현저히 증가할 수 있

진동 레벨 및 소음 배출량을 정확하게 평가하기 위해 서는 장치가 꺼져 있거나, 혹은 켜져 있더라도 실제로 작동하지 않은 시간을 고려해야 합니다. 이로 인해 전 작업 시간에 걸친 진동 레벨 및 소음 배출량이 현저히 감소될 수 있습니다. 진동 작용으로부터 작업자를 안전하게 보호하기 위 해 추가적으로 다음과 같은 안전 조치가 필요합니다: 전동공구 및 공구 비트 점검, 손의 온도 유지, 작업순

u 톱날에 허용되는 속도가 전동공구의 최고 무부하 속도보다 높은 톱날만 사용해야 합니다.

u 부품 안내서에 명시된 충전기만 사용하십시오. 이 충전기만이 귀하의 전동공구에 사용된 리튬–이온 배터리에 적합합니다. 지침: 배터리는 일부 충전되어 공급됩니다. 배터리의 성능을 완전하게 보장하기 위해서는 처음 사용하기 전에 배터리를 충전기에 완전히 충전하십시오. 리튬이온 배터리는 항상 충전할 수 있으며, 이로 인해 수명이 단축되지 않습니다. 충전을 하다 중간에 중지 해도 배터리가 손상되지 않습니다. 리튬 이온 배터리는 “전자 셀 보호(ECP)” 기능이 있어 과도하게 방전되지 않습니다. 배터리가 방전되면 안 전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이지 않습니다. 한국어 | 247 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)248 | 한국어 1 609 92A 4LK | (22.10.2018) Bosch Power Tools u 전동공구가 자동으로 작동이 중단된 경우 전원 스 위치를 계속 누르지 마십시오. 배터리가 손상될 수

폐기처리에 관련된 지시 사항을 준수하십시오.

배터리 (1) 는 배터리 해제 버튼 (2) 이 실수로 눌려져 배터리가 빠지는 것을 방지하기 위해 잠금장치가 이 중으로 되어 있습니다. 전동공구에 배터리가 끼워져 있는 동안 배터리는 스프링으로 제 위치에 고정됩니

배터리 (1) 를 분리하려면 배터리 해제 버튼 (2) 을 누 른 상태에서 배터리를 전동공구 뒤쪽으로 당겨내십 시오. 무리하게 힘을 가하지 마십시오. 배터리 충전상태 표시기 배터리 충전상태 표시기 (15) 에 있는 세 개의 녹색 LED는 배터리 (1) 의 충전 상태를 나타냅니다. 안전상 의 이유로 전동공구가 멈춰 있는 경우에만 잔량상태

전원 스위치 (4) 를 절반 정도 또는 끝까지 누르면, 충 전 상태가 표시됩니다. LED 용량 연속등 3 x 녹색 ≥ 2/3 연속등 2 x 녹색 ≥ 1/3 연속등 1 x 녹색 < 1/3 점멸등 1 x 녹색 예비 전원 스위치 (4) 를 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합니다. 원형 톱날 장착하기/교환하기 u 전동공구에 각종 작업을 하기 전에 배터리를 빼십

u 톱날을 조립할 때 보호 장갑을 착용하십시오. 톱날 에 닿게 되면 상해를 입을 수 있습니다. u 이 사용 설명서 및 전동공구에 나와있는 특성 자료 에 부합하며 EN847‑1 인증 표시가 있는 톱날만 사

u 비트에 허용되는 회전속도는 전동공구에 나와있는 최고 회전속도보다 높아야 합니다. 허용치 이상으 로 빨리 회전하는 액세서리는 깨지거나 날아갈 수

u 절대로 연마석을 톱날로 사용해서는 안 됩니다.

추천하는 톱날 목록은 본 설명서의 마지막 부분에 나

톱날 분리하기(그림 A 참고) 공구를 교환할 때 전동공구를 모터 하우징의 앞쪽으 로 놓는 것이 제일 좋습니다. – 스핀들 잠금 버튼 (6) 을 누른 후 누른 상태를 유지

u 스핀들 잠금 버튼 (6) 은 톱 스핀들이 완전히 정지된 상태에서만 누르십시오. 그렇게 하지 않으면 전동 공구가 손상될 수 있습니다. – 육각키 (5) 를 이용하여 클램핑 볼트 (25) 을 ➊ 방향 으로 돌려 푸십시오. – 하부 안전반 (21) 의 방향을 되돌린 후 안전반을 꽉

– 고정 플랜지 (24) 및 톱날 (23) 을 톱 스핀들 (20) 에

톱날 조립하기(그림 A 참고) 공구를 교환할 때 전동공구를 모터 하우징의 앞쪽으 로 놓는 것이 제일 좋습니다. – 톱날 (23) 및 조립할 부품을 모두 깨끗이 닦습니다. – 하부 안전반 (21) 의 방향을 되돌린 후 안전반을 꽉

– 톱날 (23) 을 수용 플랜지 (22) 에 올려 놓으십시오. 톱니의 절단 방향(톱날에 적힌 화살표 방향) 및 보 호 커버 (21) 에 제시된 회전 화살표가 일치해야 합

– 고정 플랜지 (24) 를 올려 놓고 볼트 (25) 를 ➋ 방향 으로 돌려 체결하십시오. 수용 플랜지 (22) 및 고정 플랜지 (24) 의 설치 위치가 올바른지 확인하십시

– 스핀들 잠금 버튼 (6) 을 누른 후 누른 상태를 유지

– 육각키 (5) 를 이용하여 클램핑 볼트 (25) 를 ➋ 방향 으로 조이십시오. 조임 토크는 6–9 Nm이어야 하며, 이는 손으로 ¼ 만큼 회전시킨 것과 같습니다. 분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들이 알레르기 반응이나 호흡기 장애를 일

떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원 료 (크로마트, 목재 보호제)와 혼합되면 암을 유발시 키게 됩니다. 석면 성분을 포함한 재료는 전문가만 작

– 분진 추출 정도를 높이려면 본 전동공구와 함께 적 합한 추출장치를 사용하십시오. – 작업장의 통풍이 잘 되도록 하십시오. – 필터등급 P2에 해당되는 호흡 마스크를 사용하십

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진이 쉽게 발화할 수 있습니다. 흡입 어댑터 조립하기(그림 B 참조) 고정 나사 (28) 를 이용해 베이스 플레이트 (7) 에 흡입 어댑터 (29) 를 고정하십시오. 흡입 어댑터 (29) 에 직경 19 mm의 흡입 호스를 연결

u 흡입 어댑터는 외부 집진기를 사용하지 않을 경우 조립할 수 없습니다. 흡입관이 막힐 위험이 있기 때 문입니다.u 흡입 어댑터에 집진포를 연결할 수 없습니다. 흡입 시스템이 막힐 위험이 있기 때문입니다. 완벽한 집진 효과를 보장하려면 주기적으로 흡입 어 댑터 (29) 를 청소해야 합니다.

흡입 호스 (30) 를 진공 청소기(액세서리)에 연결하십 시오. 다양한 진공 청소기 연결에 관한 정보는 본 설명 서의 마지막 부분에서 확인할 수 있습니다. 진공 청소기는 작업하는 소재에 적당한 것이어야 합

특히 건강에 유해한 발암성 혹은 건조한 분진을 처리 해야 할 경우에는 특수한 청소기를 사용해야 합니다.

u 전동공구에 각종 작업을 하기 전에 배터리를 빼십

절단 깊이 조절하기(그림 C 참조) u 작업물의 두께에 맞춰 절단 깊이를 조절하십시오. 작업물 아래로 톱날의 톱니가 한 개 이상 보이면 안

날개 나사 (17) 를 푸십시오. 절단 깊이를 낮게 하려면 전동공구를 베이스 플레이트 (7) 에서 멀어지게 하고, 절단 깊이를 깊게 하려면 전동공구를 베이스 플레이 트 (7) 쪽으로 누르십시오. 원하는 수치를 절단 깊이 눈금자 (18) 로 맞춥니다. 날개 나사 (17) 를 다시 체결

절단 깊이를 조절할 때는 절단 깊이 눈금 (18) 옆의 기 준 마크 (31) 를 사용하십시오. 마이터 각도 설정하기 전동공구는 안전반 (13) 의 앞쪽으로 놓는 것이 가장

날개 나사 (10) 를 푸십시오. 톱을 옆쪽으로 움직입니 다. 원하는 수치를 눈금자 (9) 로 맞춥니다. 나사 (10) 를 다시 체결하십시오. 마이터 각도를 설정할 때는 기준 마크 (27) (고정부 상 단)를 사용하십시오. 지침: 마이터 절단 작업을 할 경우 절단 깊이는 절단 깊이 눈금자 (18) 에 나와있는 수치보다 적습니다.

절단 표시 0° (12) 는 직각으로 절단할 때의 톱날 위치 를 나타냅니다. 절단 표시 45° (11) 는 45°로 절단할 때 의 톱날 위치를 나타냅니다.

u 반드시 귀하의 전동공구 형식판에 나와 있는 전압 등급의 보쉬 순정 리튬이온 배터리만을 사용하십 시오. 다른 배터리를 사용하면 상해를 입거나 화재 가 발생할 위험이 있습니다. 충전된 배터리 (1) 를 앞쪽에서 전동공구 베이스 쪽으 로 밀어 넣습니다. 배터리를 빨간 선이 더 이상 보이지 않고 배터리가 확실히 잠길 때까지 끝까지 끼워 넣으

전동공구를 작동하려면 먼저 시동 안전 잠금장치 (3) 를 누른 다음 전원 스위치 (4) 를 누른 후 누른 상태를

전동공구의 스위치를 끄려면 전원 스위치 (4) 에서 손

지침: 작업 안전상의 이유로 전원 스위치 (4) 를 고정 할 수 없으므로, 작동 중에 이를 계속 누르고 있어야

내장된 브레이크 기능은 전동공구 스위치를 끈 후에 톱날의 잔여 회전 시간을 줄여줍니다. 온도 제어/과부하 방지 표시기 적색 LED 표시기 (16) 는 배터리 과열 및 모터 과부하 를 방지할 수 있게 해줍니다. LED 표시기 (16) 가 계속 적색으로 점등되면, 배터리 의 온도가 너무 높기 때문이며 이때 전동공구가 자동

– 그리고 나서 전동공구의 스위치를 끄십시오. – 배터리가 완전히 식은 후에 다시 작업을 계속하십

LED 표시기 (16) 가 적색으로 깜박이면, 전동공구가 걸렸기 때문이며 이때 자동으로 꺼집니다. 전동공구를 작업물에서 빼십시오. 걸린 것이 없어지면 전동공구가 바로 작동됩니다.

리튬 이온 배터리는 “전자 셀 보호(ECP)” 기능이 있어 과도하게 방전되지 않습니다. 배터리가 방전되면 안 전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이지 않습니다. LED 작업 램프 스위치 켜기 전원 스위치 (4) 를 약간 또는 끝까지 누르면 램프 (26) 가 점등되기 때문에 조명 상태가 안 좋을 경우 작업 영 역을 비출 수 있습니다.

톱날에 충격을 주지 않도록 하십시오. 전동공구를 일정하게 가볍게 누르면서 절단 방향으 로 움직입니다. 무리하게 밀면서 작업하면 날의 수명 이 훨씬 짧아지며 전동공구를 손상시킬 수 있습니다. 톱의 성능과 절단작업의 성공 여부는 대부분 톱날 상 태와 톱니 형태에 따라 좌우됩니다. 그러므로 반드시 날카롭고 작업하려는 소재에 적당한 톱날만을 사용

톱날의 올바른 선택은 목재의 종류와 품질 그리고 세 로 혹은 가로 절단을 하느냐에 따라 달라집니다. 가문비나무에 세로 절단을 할 경우 긴 나선형의 톱밥

너도밤나무 및 물푸레나무 분진은 특히 건강에 유해 하므로, 항상 집진기를 함께 사용하십시오. 한국어 | 249 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)250 | 한국어 1 609 92A 4LK | (22.10.2018) Bosch Power Tools 평행 조절자를 이용한 톱 작업(그림 D 참조) 평팽 조절자 (32) 를 통해 부재 모서리를 따라 정확한 절단이 실현되거나 규격이 동일한 각재 절단이 가능

평행 조절자/가이드 레일 어댑터의 가이드 눈금을 바 탕으로 밑판 모서리의 절단 넓이를 원하는 대로 조절

보조 스토퍼를 이용한 톱 작업(그림 F 참조) 크기가 큰 작업물을 절단하거나 직선의 모서리를 자 를 경우, 판자나 길쭉한 나무 조각을 보조 가이드로 작 업물에 고정한 다음에 밑판이 있는 원형 톱을 보조 가 이드를 따라 움직이면 됩니다. 가이드 레일을 이용한 톱 작업(그림 E 참조) 가이드 레일 (34) 을 이용해서 직선 절단 작업을 진행

지침: 가이드 레일 (34) 은 반드시 직각 절단 작업 시에 만 사용해야 합니다. 마이터 절단작업에 사용하면 가 이드 레일 (34) 이 손상될 수 있습니다. 접착 코팅은 가이드 레일이 미끄러지는 것을 방지하 고 작업물 표면을 보호해 줍니다. 가이드 레일의 코팅 으로 인해 전동공구가 쉽게 미끄러지듯 움직입니다. 스크류 클램프와 같은 적합한 텐셔너를 사용하여 가 이드 레일 (34) 을 공구에 고정시키십시오. 부착된 가 이드 레일 어댑터와 함께 전동공구를 가이드 레일 위

지침: 평행 조절자/가이드 레일 어댑터 (32) 는 보쉬 로고가 아래로 오도록 전동공구에 설치하십시오. 가이드 레일 (34) 은 절단하려는 작업물의 앞쪽 면보 다 길어서는 안 됩니다. 전동공구의 스위치를 켜고 가볍게 누르면서 일정하 게 절단 방향으로 움직입니다. 평행 조절자/가이드 레일 어댑터 및 흡입 호스로 작업

우선 흡입 호스 (30) 과 함께 흡입 어댑터 (29) 를 설치 한 뒤, 이어서 평행 조절자/가이드 레일 어댑터 (32)

지침: 평행 조절자/가이드 레일 어댑터 (32) 및 흡입 어댑터 (29) 를 고정할 때는 지정된 나사를 사용하십

올바른 배터리의 취급 방법 배터리를 습기나 물이 있는 곳에 두지 마십시오. 배터리를 –20 °C 에서 50 °C 온도 범위에서만 저장하십 시오. 예를 들면 배터리를 여름에 자동차 안에 두지 마

가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로

충전 후 작동 시간이 현저하게 짧아지면 배터리의 수 명이 다한 것이므로 배터리를 교환해야 합니다. 폐기처리에 관련된 지시 사항을 준수하십시오. 보수 정비 및 서비스

u 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스 위치가 작동하게 되면 상해를 입을 위험이 있습니

u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. 하부 안전반은 항상 자유롭게 움직이고 저절로 닫힐 수 있어야 합니다. 그렇기 때문에 하부 안전반 주위를 항상 깨끗이 해야 합니다. 브러시를 사용하여 분진과 톱밥을 제거하십시오. 코팅되지 않은 톱날은 얇은 중성 오일 층을 통해 부식 을 방지합니다. 목재가 더러워질 수 있으므로, 톱질을 시작하기 전에 오일을 다시 제거하십시오. 톱날에 수지나 접착제 찌꺼기가 남아 있으면 제대로 절단이 안 됩니다. 그러므로 톱날을 사용한 후 바로 깨

AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습

- www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서 리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레 이트에 있는 10자리의 부품번호를 알려 주십시오.

포함되어 있는 리튬이온 배터리는 위험물 관련 규정 을 따라야 합니다. 별도의 요구사항 없이 배터리를 사 용자가 직접 도로 상에서 운반할 수 있습니다. 제3자를 통해 운반할 경우(항공 운송이나 운송 회사 등) 포장과 표기에 관한 특별한 요구 사항을 준수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상

표면이 손상되지 않은 배터리만 사용하십시오. 배터 리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직 이지 않도록 배터리를 포장하십시오. 또한 이와 관련 한 국내 규정을 준수하십시오.

전동공구, 배터리, 액세서리 및 포장은 환 경 친화적인 방법으로 재생할 수 있도록

전동공구와 충전용 배터리/배터리를 가 정용 쓰레기로 처리하지 마십시오!오직 EU 국가에만 해당: 더이상 사용할 수 없는 전동공구 및 사용한 충전용 배 터리/배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EC에 따라 분리 수거하여 환경 규정에 맞춰 재활용해야 합니다. 충전용 배터리/배터리:

운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지250). 한국어 | 251 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)252 | يبرع 1 609 92A 4LK | (22.10.2018) Bosch Power Tools
