KÄYTTÖOHJE GDR 12V105 Professional BOSCH

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering u Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Opplading av batteriet u Bruk bare laderne som er oppført på siden med tilbehør. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet må du lade det helt opp i laderen før første gangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Li-Ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputladning. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. u Ikke fortsett å trykke på av/på-bryteren etter automatisk utkobling av elektroverktøyet. Batteriet kan ta skade. Følg informasjonene om kassering. Fjerning av batteriet Batteriet (1) har to låsetrinn som skal hindre at batteriet faller ut hvis utløserknappen (2)for batteriet trykkes utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær. For å ta ut batteriet (1) trykker du på utløserknappen (2) og trekker batteriet bakover og ut av elektroverktøyet. Ikke bruk makt. Indikator for batteriladenivå De tre grønne lysdiodene i batteriets ladenivåindikator(15) viser batteriets ladenivå (1). Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet. Trykk av/på-bryteren (4) halvveis eller helt inn for å se ladetilstanden. LED Kapasitet Kontinuerlig lys 3x grønt ≥ 2/3 Kontinuerlig lys 2x grønt ≥ 1/3 Kontinuerlig lys 1x grønt < 1/3 Blinkende lys 1 x grønt Reserve Hvis ingen lysdiode lyser etter at av/på-bryteren (4)er trykt inn, er batteriet defekt og må skiftes ut. Sette på / bytte sirkelsagblad u Ta alltid ut batteriet før arbeid på elektroverktøyet. u Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader. u Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og på elektroverktøyet og som er kontrollert jf. EN847‑1 og tilsvarende markert. u Det tillatte turtallet til innsatsverktøyet må være minst like høyt som maksimumsturtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt. u Bruk aldri slipeskiver som innsatsverktøy. Velge sagblad Du finner en oversikt over anbefalte sagblad sist i denne veiledningen. Ta av sagblad (se bilde A) Når du skal bytte verktøy, er det best å legge elektroverktøyet på fronten av motorhuset. – Trykk på spindellåseknappen (6), og hold den inne. u Du må bare trykke på spindellåseknappen (6) når sagspindelen er stoppet. Elektroverktøyet kan ta skade hvis det velter. – Skru spennskruen (25) ut i dreieretningen ➊ med unbrakonøkkelen (5). – Sving pendelvernedekselet (21) tilbake, og hold det fast. – Ta spennflensen (24) og sagbladet (23) fra sagspindelen (20). Sette på sagblad (se bilde A) Når du skal bytte verktøy, er det best å legge elektroverktøyet på fronten av motorhuset. – Rengjør sagbladet (23) og alle fastspenningsdelene som skal monteres. – Sving pendelvernedekselet (21) tilbake, og hold det fast. – Sett sagbladet (23) på festeflensen (22). Tennenes kutteretning (pilens retning på sagbladet) og dreieretningspilen på vernedekselet (21)må stemme overens. – Sett på spennflensen (24), og skru inn spennskruen (25) i dreieretningen ➋. Vær oppmerksom på riktig monteringsposisjon for festeflensen (22) og spennflensen (24). – Trykk på spindellåseknappen (6), og hold den inne. – Stram spennskruen (25) i dreieretningen ➋ med unbrakonøkkelen (5). Tiltrekkingsmomentet skal være 6– 9Nm, noe som tilsvarer fingerstramt i tillegg til ¼ omdreining. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – For å oppnå høy grad av støvavsug må du bruke en egnet støvsuger sammen med dette elektroverktøyet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Montere støvsugeradapter (se bilde B) Fest støvsugeradapteren (29) med festeskruen (28) på grunnplaten (7). Norsk | 83 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)84 | Norsk 1 609 92A 4LK | (22.10.2018) Bosch Power Tools En støvsugerslange med diameter på 19 mm kan kobles til støvsugeradapteren (29). u Støvsugeradapteren må ikke monteres uten tilkoblet eksternt avsug. Det kan føre til at sugekanalen tilstoppes. u Det må ikke kobles en støvsekk til støvsugeradapteren. Det kan føre til tilstopping av avsugssystemet. Rengjør støvsugeradapteren (29)jevnlig for å sikre optimal sugeeffekt. Eksternt avsug Koble sugeslangen (30)til en støvsuger (tilbehør). Du finner en oversikt over tilkobling til forskjellige støvsugere sist i denne veiledningen. Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Bruk Driftsmoduser u Ta alltid ut batteriet før arbeid på elektroverktøyet. Stille inn sagedybden (se bilde C) u Tilpass kuttedybden til tykkelsen på emnet. Mindre enn en full tannhøyde bør være synlig under emnet. Løsne vingeskruen (17). For mindre sagedybde trekker du elektroverktøyet bort fra grunnplaten(7), og for større sagedybde trykker du elektroverktøyet mot grunnplaten (7). Still inn ønsket mål på skalaen for sagedybde (18). Stram vingeskruen(17) igjen. Bruk referansemerket (31)på siden av sagedybdeskalaen (18)ved innstilling av sagedybde. Innstilling av gjæringsvinkelen Du bør helst legge elektroverktøyet på enden av vernedekselet (13). Løsne vingeskruen (10). Sving sagen mot siden. Still inn ønsket mål på skalaen (9). Stram vingeskruen (10) igjen. Bruk referansemerket (27) (overkanten av holderen) ved innstilling av gjæringsvinkelen. Merknad: Ved gjæringssaging er kuttedybden mindre enn den viste verdien på skalaen for kuttedybde (18). Sagemarkeringer Sagemarkeringen 0° (12) viser posisjonen til sagbladet ved kutt med rett vinkel. Sagemarkeringen 45° (11) viser posisjonen til sagbladet ved 45°-kutt. Igangsetting Innsetting av batteriet u Bruk bare originale Bosch litium-ion-batterier med spenning som angitt på typeskiltet til elektroverktøyet. Bruk av andre batterier kan medføre skader og brannfare. Skyv det ladede batteriet (1) inn i foten til elektroverktøyet forfra. Trykk det ladede batteriet helt inn i foten, til den røde stripen ikke lenger er synlig og batteriet er låst sikkert på plass. Inn-/utkobling For å bruke elektroverktøyet trykker du på innkoblingssperren (3), og deretter trykker du på av/på- bryteren (4) og holder den inne. For å slå av elektroverktøyet slipper du av/på-bryteren (4). Merknad: Av sikkerhetsgrunner kan ikke av/på-bryteren (4) låses, men må holdes kontinuerlig inne under drift. Utløpsbrems En integrert utløpsbrems forkorter sagbladets utkoblingsforsinkelse etter at elektroverktøyet er slått av. Indikator for temperaturovervåking/ overbelastningsvern Den røde LED-indikatoren (16)hjelper deg med å beskytte batteriet mot overoppheting og beskytte motoren mot overoppheting og overbelastning. Hvis LED-indikatoren (16) lyser kontinuerlig rødt, er temperaturen til batteriet for høy, og elektroverktøyet slås av automatisk. – Slå av elektroverktøyet. – La batteriet avkjøles før du fortsetter arbeidet. Hvis LED-indikatoren (16) blinker rødt, er elektroverktøyet blokkert, og det av automatisk. Trekk elektroverktøyet ut av emnet. Når blokkeringen er fjernet, arbeider elektroverktøyet videre. Beskyttelse mot dyputlading Li-ion-batteriet har ECP, Electronic Cell Protection, som beskytter mot dyputladning. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. Slå på LED-arbeidslyset Lampen(26) lyser når av/på-bryteren(4) trykkes litt eller helt inn og gir mulighet til å lyse opp arbeidsplassen ved ugunstige lysforhold. Arbeidshenvisninger Beskytt sagbladene mot støt og slag. Før elektroverktøyet jevnt med lett trykk forover i sageretningen. Hvis du trykker det for hardt forover, reduseres levetiden til innsatsverktøyet betraktelig, og elektroverktøyet kan skades. Kuttekapasiteten og -kvaliteten avhenger i stor grad av tilstanden til og formen på tennene til sagbladet. Bruk derfor bare skarpe sagblad som er egnet for det aktuelle materialet. Saging av tre Hvilket sagblad som egner seg, avhenger av treslaget, trekvaliteten og av om du skal sage langsgående eller tverrgående kutt.Ved langsgående saging av gran oppstår det lange, spiralformede spon. Støv fra bøk og eik er spesielt helseskadelig, og du må derfor alltid bruke støvavsug ved saging av disse treslagene. Saging med parallellanlegg (se bilde D) Parallellanlegget (32) gjør det mulig å sage nøyaktig langs kanten på et emne eller sage like stykker. Still inn ønsket sagebredde på ytterkanten av grunnplaten ved hjelp av skalaen på føringene til parallellanlegget/ styreskinneadapteren. Saging med begrensningshjelp (se bilde F) Ved bearbeiding av store emner eller kutting av rette kanter kan du bruke en planke eller list som begrensningshjelp på emnet og føre sirkelsagen med grunnplaten langs begrensningshjelpen. Saging med styreskinne (se bilde E) Ved hjelp av styreskinnen (34) kan du sage rette kutt. Merknad: Bruk styreskinnen (34) bare til saging av rette vinkler. Styreskinnen (34) kan skades hvis den brukes til gjæringssaging. Heftbelegget hindrer at styreskinnen glir og beskytter overflaten på emnet. Belegget på styreskinnen gjør at elektroverktøyet glir lett. Fest styreskinnen (34) på emnet med egnede fastspenningsanordninger, for eksempel skrutvinger. Sett elektroverktøyet med monter styreskinneadapter på styreskinnen. Merknad: Monter parallellanlegget/styreskinneadapteren (32) med Bosch-logoen ned på elektroverktøyet. Styreskinnen (34) må ikke stikke ut på emnesiden som skal sages. Slå på elektroverktøyet, og før det jevnt med lett trykk forover i sageretningen. Arbeid med parallellanlegg/styreskinneadapter og sugeslange Monter først støvsugeradapteren (29) med sugeslangen (30) og deretter parallellanlegget/styreadadapteren (32). Merknad: Fest parallellanlegget/styreadapteren (32) og støvsugeradapteren (29) bare med skruene som er beregnet for dette formålet! Regler for optimal bruk av oppladbare batterier Beskytt batteriet mot fuktighet og vann. Batteriet må oppbevares ved temperatur fra –20°C til 50°C. Du må for eksempel ikke la det ligge i bilen om sommeren. Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg anvisningene om kassering. Service og vedlikehold Vedlikehold og rengjøring u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Pendelvernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Sørg derfor for at området rundt vernedekselet alltid er rent. Fjern støv og spon med en pensel. Sagblad uten belegg kan beskyttes mot begynnende korrosjon med et tynt lag syrefri olje. Fjern oljen igjen før sagingen, ettersom det ellers vil bli flekker på treverket. Harpiks- eller limrester på sagbladet gir dårligere kuttkvalitet. Rengjør derfor sagbladene umiddelbart etter bruk. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Norsk | 85 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)86 | Suomi 1 609 92A 4LK | (22.10.2018) Bosch Power Tools Elektroverktøy og batterier må ikke kastes i vanlig søppel! Bare for land i EU: Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/ EC må defekte eller brukte batterier/oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering. (Oppladbare) batterier: Li-ion: Se informasjonen i avsnittet Transport (se „Transport“, Side85). Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja.Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Akkukäyttöisten työkalujen käyttö ja huolto u Lataa akku vain valmistajan suosittelemassa lataus- laitteessa. Latauslaite, joka soveltuu määrätyntyyppi- selle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. u Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon. u Pidä irrotettu akku loitolla metalliesineistä, kuten pa- periliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voi- vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. u Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä pää- see vahingossa iholle, huuhtele kosketuskohta ve- dellä. Jos nestettä pääsee silmiin, käänny lisäksi lää- kärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. u Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran. u Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C kuumuudelle altista- minen saattaa aiheuttaa räjähdyksen. u Noudata latausohjeita ja lataa akku tai työkalu ohjeen- mukaisen lämpötila-alueen rajoissa. Lataaminen vir- heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. u Älä missään tapauksessa yritä itse korjata vaurioitu- neita akkuja. Akkuja saa korjata vain valmistaja tai val- tuutettu huoltopiste. Pyörösahojen turvallisuusohjeet Sahausprosessit u VAARA: Pidä kädet poissa sahausalueen ja terän läheltä. Kun pidät molemmin käsin kiinni sahasta, ne ovat suojassa terältä. u Älä kosketa työkappaleen alapuolta. Suojus ei suojaa kättäsi terältä työkappaleen alla. u Säädä sahaussyvyys työkappaleen paksuuden mu- kaan. Terä saa näkyä enintään terän hammaskorkeuden verran työkappaleen alla. u Älä missään tapauksessa pidä sahattavaa työkappa- letta käsissä tai jalkojen päällä. Kiinnitä työkappale tukevalle alustalle. Työkappale on ehdottomasti tuet- tava kunnolla. Tämän avulla minimoit tapaturman, terän jumittumisen tai työkalun hallinnan menettämisen vaaran. u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa terä voi kosket- taa piilossa olevia sähköjohtoja. Jos terä koskettaa vir- rallista sähköjohtoa, tämä voi tehdä sähkötyökalun suo- jaamattomat metalliosat virrallisiksi ja aiheuttaa sähköis- kun laitteen käyttäjälle. u Käytä pitkittäissahauksissa aina suuntaisohjainta tai reunaohjainta. Tämä parantaa sahaustarkkuutta ja vä- hentää terän jumittumisvaaraa. u Käytä aina teriä, joiden laikkareikä on oikean kokoi- nen ja muotoinen (vinoneliö tai pyöreä). Jos terät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyö- rivät epätasaisesti ja johtavat hallinnan menettämiseen. u Älä missään tapauksessa käytä vaurioituneita tai vir- heellisiä terän aluslevyjä tai pultteja. Terän aluslevyt ja pultti on suunniteltu varta vasten kyseiselle sahalle takaa- maan optimaalinen suorituskyky ja turvallinen toiminta. Suomi | 87 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)88 | Suomi 1 609 92A 4LK | (22.10.2018) Bosch Power Tools Takapotkun aiheuttaja ja siihen liittyvät varoitukset -takapotku on äkillinen reaktio, joka aiheutuu, jos sahanterä jumittuu, takertuu tai ohjautuu vinoon työkappaleessa. Täl- löin saha irtoaa työkappaleesta ja tempautuu hallitsematto- masti käyttäjän suuntaan; - jos terä jumittuu tai takertuu tiukasti kiinni sahausuraan, terä pysähtyy ja moottorin vääntömomentti tempaisee saha- laitteen suurella vauhdilla käyttäjää kohti; - jos terä on taipunut tai vinosti sahausurassa, terän takareu- nan hampaat saattavat pureutua puun pintaan. Tällöin on vaara, että terä ponnahtaa pois sahausurasta ja sinkoutuu taaksepäin käyttäjää kohti. Takapotku johtuu sahan väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja sen voi välttää noudatta- malla alla mainittuja varotoimenpiteitä. u Ota sahasta tukeva ote ja pidä käsivarsia sellaisessa asennossa, jossa pystyt hallitsemaan takapotkusta ai- heutuvia voimia. Työskentele terän oikealla tai va- semmalla puolella, mutta älä asetu samaan linjaan te- rän kanssa. Takapotku saattaa tempaista sahan taakse- päin. Pystyt kuitenkin hallitsemaan takapotkuvoimia, mi- käli olet suorittanut vaadittavat varotoimenpiteet. u Jos terä jumittuu tai keskeytät muusta syystä sahaus- työn, vapauta käyttökytkin ja pidä sahaa liikuttamatta materiaalissa, kunnes terä pysähtyy täydellisesti. Älä missään tapauksessa yritä poistaa sahaa työkappa- leesta tai vetää sahaa taaksepäin terän edelleen pyö- riessä, koska tämä voi aiheuttaa takapotkun. Selvitä ja poista terän jumittumisen aiheuttanut syy. u Kun käynnistät sahan uudelleen työkappaleessa, kes- kitä terä uraan niin, että sahanterän hampaat eivät kosketa materiaalia. Jos sahanterä juuttuu kiinni, tällöin on vaara, että terä tempautuu pois työkappaleesta tai ai- heuttaa takapotkun, kun saha käynnistetään uudelleen. u Tue pitkät paneelit, jotta saat minimoitua terän jumit- tumis- ja takapotkuvaaran. Pitkät paneelit taipuvat her- kästi oman painonsa vaikutuksesta. Tuet täytyy sijoittaa paneelin alle lähelle leikkausuraa ja paneelin reunoja lai- kan molemmille puolille. u Älä käytä tylsiä tai vaurioituneita teriä. Tylsät tai epä- asianmukaisesti asennetut terät sahaavat liian kapean uran. Tämä aiheuttaa voimakasta kitkaa, terän jumittumi- sen ja takapotkun. u Terän syvyyden ja kaltevuuden säädön lukitusvivut täytyy kiristää ja lukita ennen sahauksen aloittamista. Jos terän asento siirtyy sahauksen yhteydessä, tämä voi johtaa jumittumiseen ja takapotkuun. u Noudata erityistä varovaisuutta sahatessasi seinien sisään tai muihin piilossa oleviin kohtiin. Materiaaliin uppoava sahanterä voi osua takapotkun aiheuttaviin esi- neisiin. Alasuojuksen toiminta u Tarkasta ennen jokaista käyttökertaa, että alasuojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos sen alasuojus ei liiku esteettömästi eikä sulkeudu välittö- mästi. Älä missään tapauksessa lukitse alasuojusta avattuun asentoon.Jos saha putoaa vahingossa lattialle, sen alasuojus saattaa vääntyä. Nosta alasuojus ylös kor- vakkeen avulla ja varmista, että se liikkuu vapaasti eikä kosketa terää tai muita osia missään sahauskulmassa tai - syvyydessä. u Tarkasta alasuojuksen jousen toimivuus. Jos suojus ja jousi eivät toimi kunnolla, ne täytyy korjata ennen käyttöä. Alasuojus saattaa toimia jäykkäliikkeisesti viallis- ten osien tai siihen kertyneen purun tai tahmean lian ta- kia. u Alasuojuksen saa avata manuaalisesti vain erikoissa- hauksissa (esimerkiksi upotussahaukset ja komposiit- tilevyjen sahaukset). Nosta alasuojus korvakkeen avulla. Vapauta alasuojus heti kun terä koskettaa ma- teriaalia.Käytä kaikissa muissa sahaustöissä alasuojusta aina automaattisesti. u Tarkasta aina, että alasuojus peittää terän, ennen kuin asetat sahan työpenkille tai lattialle.Suojaamaton ja edelleen pyörivä terä tempaisee sahan taaksepäin, jolloin terä leikkaa kaiken tielleen osuvan. Muista, että vapautet- tuasi käynnistyskytkimen kestää jonkin aikaa, ennen kuin terä on pysähtynyt paikalleen. Lisäturvallisuusohjeet u Älä kosketa purunpoistoaukkoa. Pyörivät osat aiheutta- vat loukkaantumisvaaran. u Älä käytä sahaa pään yläpuolella olevassa työkoh- teessa. Siinä tilanteessa et pysty hallitsemaan sähkötyö- kalua riittävän luotettavasti. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohtoputken puh- kaisu aiheuttaa aineellisia vahinkoja. u Älä käytä sähkötyökalua kiinteäasenteisesti. Sitä ei ole tarkoitettu käytettäväksi sahapöydän kanssa. u Varmista kaltevassa upotussahauksessa, ettei sahan ohjauslevy pääse siirtymään sivusuunnassa. Sivusuun- tainen siirtyminen voi jumittaa sahanterän. Tämä voi joh- taa takaiskuun. u Älä käytä HSS-teräksesta valmistettuja sahanteriä. Nämä sahanterät voivat helposti murtua. u Älä sahaa rautametalleja. Hehkuvan kuumat purut voi- vat sytyttää pölynpoistoputken. u Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Tuuleta te- hokkaasti ja käänny lääkärin puoleen, jos havaitset ärsy- tystä. Höyry voi ärsyttää hengitysteitä. u Älä avaa akkua. Oikosulkuvaara. u Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen. u Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.Suojaa akkua kuumuudelta, esimerkiksi pit- käaikaiselta auringonpaisteelta, tulelta, ve- deltä ja kosteudelta. Muuten syntyy räjähdys- vaara. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin- nan menettämisen vaara, koska käyttötarvike voi pureu- tua säilytysalustan pintaan. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Sähkötyökalu on tarkoitettu suorien linjojen ja jiirikulmien pi- tuus- ja poikittaussahaukseen puuhun tukevalla alustalla. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Akku (2) Akun lukituksen avauspainike (3) Käynnistyskytkimen käynnistysvarmistin (4) Käynnistyskytkin (5) Kuusiokoloavain (6) Karan lukituspainike (7) Pohjalevy (8) Suuntaisohjaimen kiinnitysruuvi (9) Jiirikulma-asteikko (10) Jiirikulman asetuksen siipiruuvi (11) Sahausmerkki 45° (12) Sahausmerkki 0° (13) Suojus (14) Kahva (eristetty kahvapinta) (15) Akun lataustilan näyttö (16) Lämpötilavalvonnan/ylikuormitussuojan näyttö (17) Sahaussyvyyden valinnan siipiruuvi (18) Sahaussyvyysasteikko (19) Heilurisuojuksen säätövipu (20) Kara (21) Heilurisuojus (22) Kiinnityslaippa (23) Pyörösahanterä (24) Kiristyslaippa (25) Kiinnitysruuvi (26) "PowerLight"-valo (27) Jiirikulman asetuksen referenssimerkki (28) Imuadapterin kiinnitysruuvi

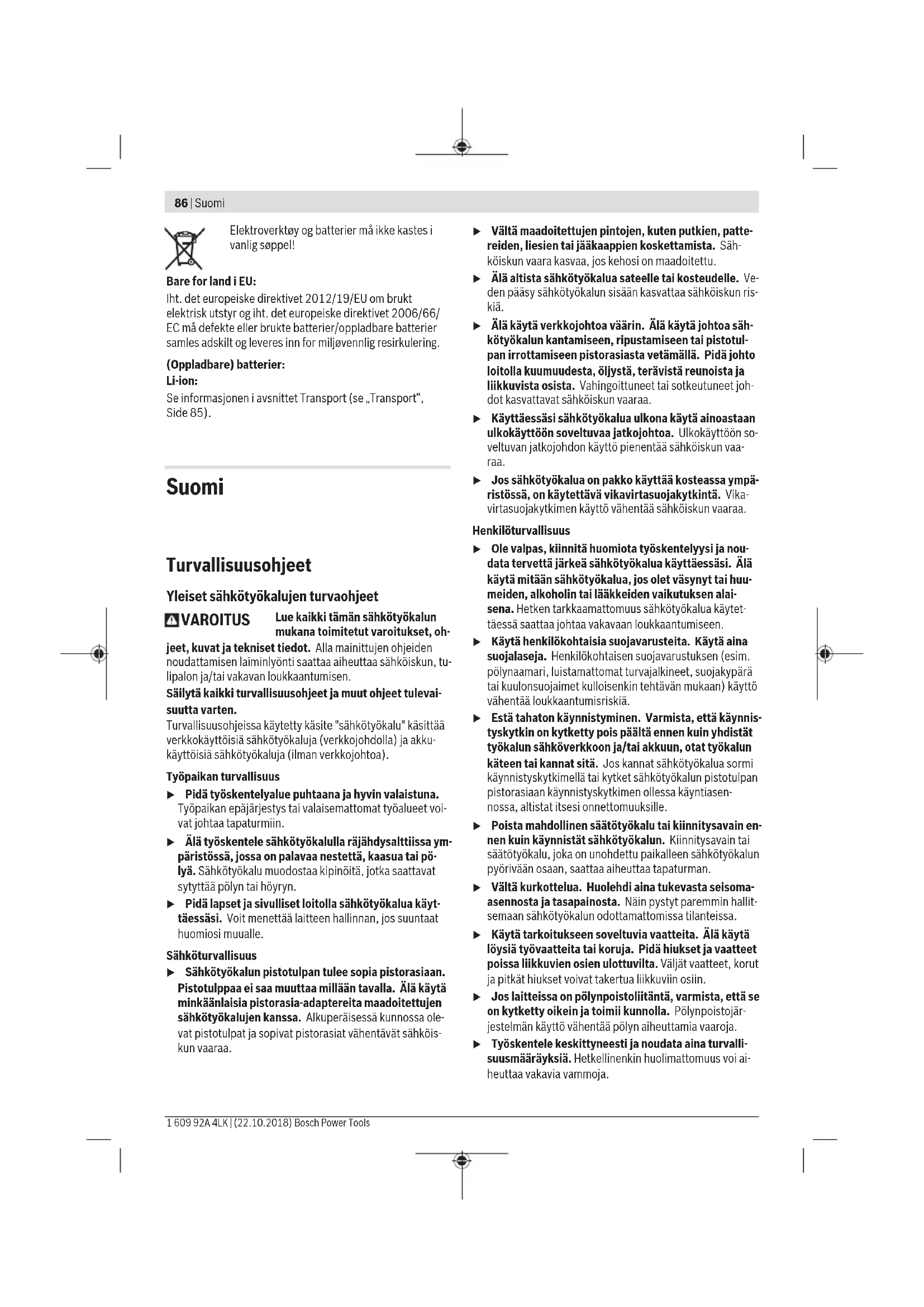

(31) Sahaussyvyyden asetuksen referenssimerkki (32) Suuntaisohjain/ohjainkiskoadapteri

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Käsipyörösaha GKS 12V-26 Tuotenumero 3 601 FA1 0.. Nimellisjännite V 12 Tyhjäkäyntikierrosluku min

Maks. sahaussyvyys – kun jiirikulma on 0° mm 26,5 – kun jiirikulma on 45° mm 17,0 Karalukitus ● Pohjalevyn mitat mm 167 x 88 Maks. sahanterän läpimitta mm 85 Min. sahanterän läpimitta mm 85 Maks. runkoterän paksuus mm 0,7 Maks. hampaan paksuus/ha- ritus mm 1,1 Min. hampaan paksuus/hari- tus mm 1,0 Asennusreikä mm 15 Paino EPTA-Procedure 01:2014 - ohjeiden mukaan kg 1,3–1,6

Sallittu ympäristölämpötila – ladattaessa °C 0...+45 – käytössä

ja säilytyk- sessä °C -20...+50 Suositellut akut GBA 12V... GBA 10,8V... Suositellut latauslaitteet GAL 12.. AL 11.. A) riippuen käytetystä akusta B) rajoitettu teho, kun lämpötila on <0 °C Melu-/tärinätiedot Melupäästöarvot on määritetty standardinEN62841-2-5 mukaan. Tyypillinen sähkötyökalun A‑painotettu melutaso: äänenpai- netaso 82dB(A); äänentehotaso 93dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Suomi | 89 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)90 | Suomi 1 609 92A 4LK | (22.10.2018) Bosch Power Tools Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardinEN62841-2-5 mu- kaan: Puun sahaus: a

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus u Käytä ainoastaan sahanteriä, joiden suurin sallittu no- peus on sähkötyökalun tyhjäkäyntikierroslukua suu- rempi. Akun lataus u Käytä vain tarvikesivulla mainittuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle. Huomautus: akku toimitetaan osittain ladattuna. Akun täy- den tehon varmistamiseksi akku tulee ladata latauslaitteessa täyteen ennen ensikäyttöä. Litiumioniakun voi ladata koska tahansa. Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu "Electronic Cell Protection (ECP)" (elektronisella kennojen suojauksella) syväpurkautu- misen estämiseksi. Kun akku on lähes tyhjä, suojakytkin kat- kaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy. u Älä paina enää käynnistyskytkintä sähkötyökalun toi- minnan automaattisen katkaisun jälkeen. Akku saattaa vahingoittua. Huomioi hävitysohjeet. Akun irrottaminen Akussa (1) on kaksi lukitusvaihetta, joiden tehtävänä on es- tää akun irtoaminen, jos painat tahattomasti akun lukituksen avauspainiketta (2). Sähkötyökalussa oleva akku pysyy pai- kallaan jousen avulla. Kun haluat irrottaa akun (1) sähkötyökalusta, paina lukituk- sen avauspainiketta (2) ja vedä akku takakautta pois. Älä ir- rota akkua väkisin. Akun lataustilan näyttö Akun lataustilan näytön (15) kolme vihreää LED-valoa ilmoit- tavat akun (1) lataustilan. Turvallisuussyistä lataustilan tie- dustelu on mahdollista vain sähkötyökalun ollessa pysähdyk- sissä. Paina käynnistyskytkin (4) puoliväliin tai pohjaan, jotta näet lataustilan. LED-valo Kapasiteetti 3vihreää valoa palaa jatkuvasti ≥ 2/3 2vihreää valoa palaa jatkuvasti ≥ 1/3 1 vihreä valo palaa jatkuvasti < 1/3 1 vihreä valo vilkkuu Varalla Jos käynnistyskytkimen (4) painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa. Sahanterän asennus/vaihto u Irrota akku ennen kaikkia sähkötyökaluun kohdistuvia töitä. u Käytä työkäsineitä, kun asennat sahanterän. Sahante- rää kosketettaessa on olemassa loukkaantumisvaara. u Käytä vain sahanteriä, jotka ovat tämän käyttöoppaan ja sähkötyökalun tietojen mukaisia ja testattu ja mer- kitty standardin EN847‑1 mukaan. u Käyttötarvikkeen suurimman sallitun kierrosluvun täytyy olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimikierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sin- koutua ympäristöön. u Älä missään tapauksessa käytä hiomalaikkoja käyttö- tarvikkeena. Sahanterän valinta Tämän käyttöoppaan lopussa on suositeltavien sahanterien yleiskatsaus. Sahanterän irrotus (katso kuva A) Työkalun vaihdon ajaksi kone on paras asettaa alustalle moottorin päätypuoli alustaa vasten. – Paina karan lukituspainiketta (6) ja pidä painettuna. u Älä paina karan lukituspainiketta (6) ennen kuin sa- han kara on pysähtynyt. Muussa tapauksessa sähkötyö- kalu saattaa vaurioitua. – Kierrä kuusiokoloavaimella (5) kiristysruuvi (25) ulos pyörimissuuntaan ➊. – Käännä heilurisuojus (21) taakse ja pidä siitä kiinni. – Irrota kiristyslaippa (24) ja sahanterä (23) sahan karasta (20). Sahanterän asentaminen (katso kuva A) Kun vaihdat terän, aseta työkalu mieluiten moottorikotelon päätypuolen varaan. – Puhdista sahanterä (23) ja kaikki asennettavat kiristy- sosat. – Käännä heilurisuojusta (21) taaksepäin ja pidä sitä paikal- laan.– Aseta sahanterä (23) kiinnityslaippaan (22). Hampaiden leikkaussuunnan (sahanterässä oleva nuolen suunta) ja suojuksen (21) pyörintäsuuntanuolen täytyy vastata toisi- aan. – Aseta kiristyslaippa (24) paikalleen ja ruuvaa kiinnitys- ruuvi (25) kiinni kiertosuuntaan ➋. Huomioi kiinnityslai- pan (22) ja kiristyslaipan (24) oikea asennusasento. – Paina karan lukituspainiketta (6) ja pidä sitä pohjassa. – Kiristä kuusiokoloavaimen (5) avulla kiinnitysruuvi (25) kiertosuuntaan ➋. Kiristystiukkuuden tulee olla 6–9Nm, tämä vastaa käsitiukkuutta ja ¼ kierrosta. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä työskennellessäsi tälle sähkötyökalulle soveltuvaa imuria tehokkaan pölynpoiston takaamiseksi. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Imuadapterin asennus (katso kuva B) Kiinnitä imuadapteri (29) kiinnitysruuvilla (28) pohjalevyyn (7). Imuadapteriin (29) voi kytkeä halkaisijaltaan 19 mm:n imu- letkun. u Imuadapteri ei saa olla asennettuna ilman liitettynä olevaa ulkopuolista pölynpoistoa. Imukanava voi muu- toin mennä tukkoon. u Imuadapteriin ei saa kytkeä pölypussia. Muuten pölyn- poistojärjestelmä voi tukkeutua. Optimaalisen imutehon varmistamiseksi imuadapteri (29) täytyy puhdistaa säännöllisin väliajoin. Ulkopuolinen pölynpoisto Kytke imuletku (30) pölynimuriin (lisätarvike). Tämän käyt- töoppaan lopussa oleva yleiskatsaus neuvoo, miten työkalun voi kytkeä erilaisiin pölynimureihin. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitalli- sia, syöpää aiheuttavia tai kuivia pölylaatuja. Käyttö Käyttötavat u Irrota akku ennen kaikkia sähkötyökaluun kohdistuvia töitä. Sahaussyvyyden asetus (katso kuva C) u Mukauta sahaussyvyys työkappaleen paksuuteen. Työkappaleen alla tulisi terää näkyä korkeintaan täysi hammaskorkeus. Avaa siipiruuvi (17). Säädä sahaussyvyys pienemmäksi ve- tämällä sähkötyökalua poispäin pohjalevystä (7). Säädä sa- haussyvyys suuremmaksi painamalla sähkötyökalua pohjale- vyä (7) kohden. Säädä haluttu mitta sahaussyvyyden asteik- koon (18). Kiristä siipiruuvi (17). Käytä sahaussyvyyden asetukseen referenssimerkkiä (31), joka on sahaussyvyyden asteikon (18) sivulla. Jiirikulman asetus Sähkötyökalu on paras asettaa suojuksen (13) päätypuolta vasten. Avaa siipiruuvi (10). Kallista sahaa sivusuunnassa. Aseta ha- luttu mitta asteikosta (9). Kiristä siipiruuvi (10) jälleen. Käytä jiirikulman asetukseen referenssimerkkiä (27) (pidik- keen yläreuna). Huomautus: jiirisahauksissa sahaussyvyys on pienempi kuin sahaussyvyysasteikolla (18) näytetty arvo. Sahausmerkit Sahausmerkki 0° (12) näyttää terän sijainnin kohtisuorassa sahauksessa. Sahausmerkki 45° (11) näyttää terän sijainnin 45°:n sahauksessa. Käyttöönotto Akun asennus u Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden jännite vastaa sähkötyökalun laitekilvessä ilmoitettua jännitettä. Muunlaisten akkujen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Työnnä ladattu akku(1) etukautta sähkötyökalun alaosan si- sään. Paina akku kokonaan alaosaan, kunnes punainen raita ei enää näy ja akku on lukkiutunut luotettavasti paikalleen. Käynnistys ja pysäytys Kun haluat käynnistää sähkötyökalun, paina ensin käynnis- tyssalpaa (3) ja tämän jälkeen käynnistyskytkintä (4) ja pidä sitä painettuna. Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (4). Huomautus: turvallisuussyistä käynnistyskytkintä (4) ei voi lukita päälle, vaan sitä on painettava jatkuvasti sahauksen ai- kana. Pysäytysjarru Kun sähkötyökalu sammutetaan, sisäänrakennettu pysäytys- jarru lyhentää sahanterän jälkipyörintää. Suomi | 91 Bosch Power Tools 1 609 92A 4LK | (22.10.2018)92 | Suomi 1 609 92A 4LK | (22.10.2018) Bosch Power Tools Lämpötilavalvonnan/ylikuormitussuojan näyttö Punainen LED-valo (16) varoittaa akun ylikuumenemisesta ja moottorin ylikuomituksesta. Jos LED-valo (16) palaa punaisena, akun lämpötila on liian korkea ja sähkötyökalu sammuu automaattisesti. – Pysäytä sähkötyökalu. – Anna akun jäähtyä, ennen kuin jatkat työskentelyä. Jos LED-valo (16) vilkkuu punaisena, sähkötyökalu on ju- mittunut ja sammuu automaattisesti. Vedä sähkötyökalu irti työkappaleesta. Heti kun jumittuma on poistettu, sähkötyökalu toimii jälleen. Syväpurkautumissuoja Litiumioniakku on suojattu elektronisella kennojen suojauk- sella (ECP) syväpurkautumisen estämiseksi. Kun akku on lä- hes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy. LED-työvalon sytyttäminen Valo (26) syttyy, kun painat käynnistyskytkintä (4). Sen avulla voit valaista työkentelyalueen. Työskentelyohjeita Suojele sahanteriä iskuilta ja kolhuilta. Liikuta sähkötyökalua tasaisesti ja kevyesti syöttäen leik- kaussuuntaan. Liian voimakas syöttö lyhentää käyttötarvik- keen elinikää huomattavasti ja saattaa vahingoittaa sähkö- työkalua. Sahausteho ja sahausjälki ovat pitkälti riippuvaisia sahante- rän kunnosta ja terähampaiden muodosta. Käytä siksi ai- noastaan teräviä ja työstettävään materiaaliin soveltuvia sa- hanteriä. Puun sahaus Sahanterän valinta riippuu puutyypistä, puun laadusta sekä siitä, vaaditaanko pitkittäis- vai poikittaissahausta. Sahattaessa kuusta pitkittäin, syntyy pitkiä kierukkamaisia lastuja. Pyökki- ja tammipöly on erityisen haitallista terveydelle, käytä tästä syystä aina pölynpoistoa. Sahaus suuntaisohjainta käyttäen (katso kuva D) Suuntaisohjain (32) mahdollistaa tarkat sahaukset työkap- paleen reunaa pitkin tai mitoiltaan samanlaisten liuskojen sa- hauksen. Aseta haluamasi sahausleveys pohjalevyn ulkoreunan koh- dalle suuntaisohjaimen/ohjainkiskoadapterin ohjaimilla ole- van asteikon avulla. Sahaus apuohjainta käyttäen (katso kuva F) Suurien työkappaleiden tai suorien reunojen työstöä varten voi kiinnittää työkappaleeseen avuksi laudan tai listan ja oh- jata pyöräsahaa työntämällä pohjalevyä apuohjainta pitkin. Sahaus ohjainkiskoa käyttäen (katso kuva E) Ohjainkiskon (34) avulla voit tehdä suoralinjaiset sahaukset. Huomautus: käytä ohjainkiskoa (34) vain suorakulmaisiin sahauksiin. Jiirisahauksissa ohjainkisko (34) saattaa vaurioi- tua. Kitkapinta estää ohjainkiskon luisumisen ja suojaa työkappa- leen pintaa. Ohjainkiskon pinnoitteen ansiosta sähkötyökalu liukuu kevyesti sen päälle. Kiinnitä ohjainkisko (34) sopivilla puristimilla (esim. ruuvi- puristimet) työkappaleen päälle. Aseta sähkötyökalu asen- netun ohjainkiskoadapterin kanssa ohjainkiskon päälle. Huomautus: asenna suuntaisohjain/ohjainkiskoadapteri (32) Bosch-logo alaspäin sähkötyökaluun. Ohjainkisko (34) ei saa olla ulkoneva työkappaleen sa- hauksen aloituspuolella. Käynnistä sähkötyökalu ja liikuta sitä tasaisen hitaasti sa- haussuuntaan. Työskentely suuntaisohjaimen/ohjainkiskoadapterin ja imuletkun kanssa Asenna ensin imuadapteri (29) imuletkun (30) kanssa ja sen jälkeen suuntaisohjain/ohjainadapteri (32). Huomautus: kiinnitä suuntaisohjain/ohjainadapteri (32) ja imuadapteri (29) vain ohjeenmukaisilla ruuveilla! Ohjeita akun optimaaliseen käsittelyyn Suojaa akku kosteudelta ja vedeltä. Säilytä akkua vain –20...50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon. Puhdista akun tuuletusaukot säännöllisin väliajoin peh- meällä, puhtaalla ja kuivalla siveltimellä. Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoit- taa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet. Hoito ja huolto Huolto ja puhdistus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeu- tua itsestään. Pidä siksi heilurisuojuksen ympäristö aina puh- taana. Poista pöly ja purut siveltimellä. Pinnoittamattomat sahanterät voidaan suojata korroosiolta ohuella öljykerroksella (hapoton öljy). Poista taas öljy ennen sahausta, koska puuhun muutoin saattaa tulla öljyläikkiä. Sahanterässä olevat hartsi- tai liimajäännökset johtavat huo- noon sahausjälkeen. Puhdista sen tähden aina sahanterät heti käytön jälkeen. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.comBosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa ak- kuja liikenteessä ilman erikoistoimenpiteitä. Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huo- mioitava pakkausta ja merkintää koskevat erikoisvaatimuk- set. Lähetystä varten tuote täytyy pakata vaarallisten ainei- den asiantuntijan neuvojen mukaan. Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liik- kumaan pakkauksessa. Huomioi myös mahdolliset tätä pi- demmälle menevät maakohtaiset määräykset. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkauk- set tulee toimittaa ympäristöystävälliseen uu- siokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja ta- lousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel- vottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/pa- ristot täytyy kerätä erikseen ja toimittaa ympäristöystävälli- seen kierrätykseen. Akut/paristot: Li-Ion: Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kulje- tus", Sivu93).

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Käsipyörösaha Tuotenumero
