ПОСІБНИК КОРИСТУВАЧА 1840 AD SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

Заява про відповідність ЄС Фрезарка Товарний номер Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у:

• Цей пристрій призначений для фрезерування жолобків, фасок, профілів і продовгуватих отворів у дереві, пластику та легких будівельних матеріалах, а також для копіювального фрезерування

• Цей інструмент не придатний для промислового використання

• Лампочка в електроінструменті призначена для підсвітлювання безпосередньої зони роботи, вона не придатна для освітлювання приміщень у будинку

• Прочитайте і збережіть цю Інстpукцію з експлуатації

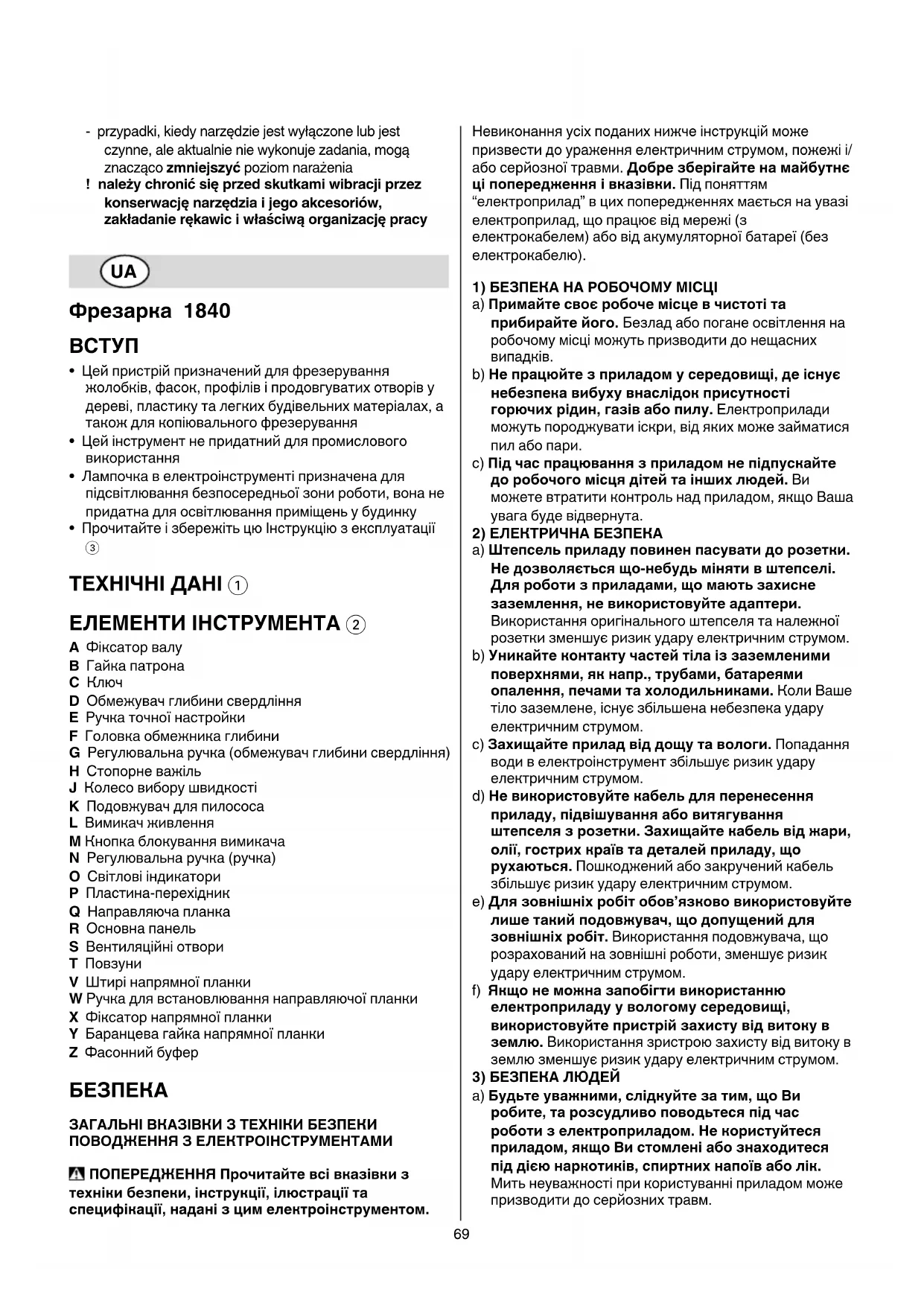

ТЕХНІЧНІ ДАНІ 1 ЕЛЕМЕНТИ ІНСТРУМЕНТА 2 A Фіксатор валу B Гайка патрона C Ключ D Обмежувач глибини свердління E Ручка точної настройки F Головка обмежника глибини G Регулювальна ручка (обмежувач глибини свердління) H Стопорне важіль J Колесо вибору швидкості K Подовжувач для пилососа L Вимикач живлення m Кнопка блокування вимикача N Регулювальна ручка (ручка) O Світлові індикатори P Пластина-перехідник Q Направляюча планка R Основна панель S Вентиляційні отвори T Повзуни V Штирі напрямної планки w Ручка для встановлювання направляючої планки X Фіксатор напрямної планки Y Баранцева гайка напрямної планки Z Фасонний буфер

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ ПОПЕРЕДЖЕННЯ Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/ або серйозної травми. Добре зберігайте на майбутнє ці попередження і вказівки. Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм.70 b) Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій. h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ДЛЯ ФРЕЗАРОК

• Цей інструмент не можна використовувати особам віком до 16 років

• Перед регулюванням або заміною приладдя обов’язково вийміть вилку із сітьової розетки

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

• Не користуйтеся деформованими або пошкодженими

• Використовуйте лише гострі фрези

• Бережіть насадки від ударів, струсів і мастила

• З цим пристроєм використовуйте лише фрези з швидкоріжучої сталі або з твердосплавними наконечниками ПЕРЕД ВИКОРИСТАННЯМ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)71

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Застосовуйте затискачі або інші засоби фіксації та опори виробу на стабільній платформі (затискання виробу руками або з притисканням до тіла робить його нестабільним та може призвести до втрати контролю за інструментом)

• Не затискайте інструмент у тисках

• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• Рівень шуму при роботі може перевищувати 85 дБ(а); використовуйте навушники

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• Переконайтесь в, тому що інструмент вимкнено, перед тим як підключити його до розетки ПІД ЧАС ВИКОРИСТАННЯ

• Тримайте електричний інструмент за ізольовані рукоятки, тому що ніж може може зачепити власний шнур живлення (перерізання дроту під напругою призведе до проходження електричного струму через металеві деталі інструменту та до ураження оператора струмом)

• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту; завжди викладайте шнур за задньою частиною інструменту

• Ніколи не користуйтеся пристроєм з пошкодженим шнуром живлення або основою R 2 (=захисним огородженням); зверніться до кваліфікованої особи щоб їх замінити

• Не тримайте руки і пальці близько до фрези коли пристрій увімкнуто

• Ніколи не перевищуйте максимальну глибину різання фрези при фрезеруванні

• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки

• У випадку блокування фрези, що виявляєтся різким сіпанням пристрою, негайно вимкніть пристрій

• У разі вимкнення струму або випадкового виймання вилки з розетки, негайно вимкніть інструмент, щоб уникнути неконтрольованого вмикання

• Не докладайте на інструмент надмірного зусилля, яке може викликати його заклинювання ПІСЛЯ ВИКОРИСТАННЯ

• Після закінчення роботи, відпустіть важіль H 2, відведіть пристрій назад у верхнє стартове положення і вимкніть його ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА ІНСТРУМЕНТІ 3 Перед використанням прочитайте інструкцію із застосування 4 Подвійна ізоляція (заземлюючий провід не потрібен) 5 Hе викидайте інструмент разом зі звичайним сміттям ВИКОРИСТАННЯ

• Монтування і виймання фрез 6 ! вимкніть інструмент і витягніть вилку з розетки ! упевніться, що хвостовик фрези абсолютно

! упевніться, що діаметр цангового патрона (6 мм, 8 мм) відповідає діаметру хвостовика

- переверніть інструмент догори дном - щоб заблокувати вал, натисніть фіксатор валу A (якщо необхідно, поверніть гайку патрона B) і утримуйте його поки Ви ДЛЯ МОНТУВАННЯ: - ослабте гайку патрона B за допомогою ключа C - вставте фрезу на 3/4 у цанговий патрон - міцно затягніть гайку патрона за допомогою ключа

ДЛЯ ВИЙМАННЯ: - ослабте гайку патрона B за допомогою ключа C - вийміть фрезу - відпустіть фіксатор валу A ! для ослаблення фрези може виявитися необхідним постукати по гайці патрона ключем

! ніколи не затягуйте гайку патрона якщо у цанговому патроні немає фрези; можна пошкодити патрон

• Заміна цангового патрона ! вимкніть інструмент і витягніть вилку з розетки ! упевніться, що вал цангового патрона абсолютно чистий - ослабте гайку патрона B на 2-3 оберти - постукайте по гайці патрона B ключем C - зніміть гайку патрона B і цанговий патрон (заблокуйте вал) - переверніть інструмент догори дном - вставте новий цанговий патрон у вал цанги - встановіть гайку патрона B (заблокований вал) ! ніколи не затягуйте гайку патрона якщо у цанговому патроні немає фрези; можна пошкодити патрон

• Регулювання глибини фрезерування 8 ! вимкніть інструмент і витягніть вилку з розетки - малий штир у глибиномірі D повинен виступати приблизно на 3 мм (скористайтеся ручкою точної настройки E) 8a - поверніть головку F таким чином, щоб вона встановилася з клацанням у найвище положення відразу під глибиноміром D (для встановлення на нуль) 8b72 - ослабте ручку G, щоби глибиномір D опустився на головку обмежувача глибини F 8b - розташуйте інструмент на виробі - відпустіть стопорний важіль H 8c - натисніть на пристрій вниз так, щоб фреза торкнулася оброблюваної деталі 8d - затягніть стопорний важіль H 8e - глибину фрезерування встановлено на 0 мм (значення вказано на шкалі глибини) - підніміть глибиномір D на потрібну висоту фрезерування і затягніть ручку G 8f - відпустіть стопорний важіль H і відведіть знову інструмент догори - за допомогою ручки точної настройки E можна точніше відрегулювати глибину (0–10 мм) - за допомогою головки обмежувача глибини F глибину фрезерування можна збільшити відповідно на 5 або 10 мм ! після заміни фрези глибину фрезерування слід відрегулювати наново

• Регулятор швидкості 9 Для отримання оптимальних результатів фрезерування різних матералів - вибирайте швидкість фрезерування за допомогою коліщати J (також і під час роботи пристрою) - використовуйте таблицю 0 як довідник для визначення правильної швидкості фрезерування - перш ніж почати роботу, знайдіть оптимальну швидкість шляхом випробування на непотрібному

! після довших періодів роботи на малій швидкості дайте пристроєві охолонути при роботі на високій швидкості без навантаження приблизно 3 хвилини

• Пиловловлювання ! - під’єднайте пилосос до подовжувача K ! шланг пилососа не повинен заважати під час фрезерувальних робіт

• Використання інструменту @ - відрегулюйте глибину фрезерування ! завжди міцно тримайте пристрій обома

! під час роботи, завжди тримайте інструмент за частини захвату сірого кольору - розташуйте інструмент на виробі - інструмент вмикається натисканням гачка L - при тривалому використанні заблокуйте вимикач, натиснувши кнопку M ! перш ніж фреза торкнеться деталі, пристрій повинен працювати на повній швидкості - відпустіть стопорний важіль H і повільно опустіть інструмент, щоби глибиномір D торкнувся головки обмежувача глибини F - затягніть стопорний важіль H - виконайте процес фрезерування з рівномірною подачею пристрою - використовуйте пристрій таким чином, щоб його основа пласко прилягала до деталі - як правило, потрібно тягнути пристрій на себе, а не штовхати його - розблокувати вимикач, знову потягнувши за гачок L і відпустивши його - після закінчення роботи, відпустіть важіль H і відведіть пристрій назад у верхнє стартове

• Настройка положення рукоятки # - розблокуйте обидві рукоятки, посунувши ручки N назовні, та утримуйте їх, повертаючи рукоятки в потрібне положення - відпустіть обидві ручки, N щоби вони з клацанням стали на місце (можливі 4 положення)

• Належне ведення пристрою - пам’ятайте, що фреза обертається за годинниковою стрілкою - ведіть пристрій таким чином, щоб фреза оберталася назустріч деталі, а не від неї

• Монтування пластини-перехідника P (для копіювання за шаблоном) %

• Монтування напрямної планки Q ^ - вставте штирі напрямної планки V в отвори основи

- відрегулюйте напрямну планку на потрібну ширину і закріпіть її за допомогою двох ручок W

• Використання напрямної планки як циркулярного напрямника & ! спочатку переверніть напрямну планку - закріпіть шпильку X за допомогою крильчастої гайки Y як показано на рисунку - вставте штирі V в основу R - проколіть шпилькою X позначений центр кола - закріпіть напрямну планку двома ручками W - ведіть пристрій з рівномірною подачею по деталі, що обробляється

• Використання напрямної планки з фасонним буфером Z * - встановіть фасонний буфер Z (з встановленим напрямним роликом) як показано на рисунку - ведіть пристрій вздовж краю деталі з легким натиском вбік ПОРАДИ ПО ВИКОРИСТАНЮ

• Для прорізів, паралельних з краєм деталі, використовуйте напрямну планку

• Для виконання паралельних прорізів далеко від краю

- закріпіть прямий брусок дерева на деталі за допомогою двох струбцин - ведіть пристрій основою вздовж краю бруска, який у цьому випадку служить як напрямна планка

• При використанні фрез з напрямником або шарикопідшипником, такий напрямник або шарикопідшипник повинні ковзати краєм деталі, який повинен бути абсолютно гладеньким (

• Для більших глибин фрезерування рекомендується проводити кілька повторних проходів з невеликим заглибленням кожного разу ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори S 2)

• Час від часу змащуйте повзуни T 273

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com) ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом - малюнок 5 нагадає вам про це ШУМ / ВІБРАЦІЯ

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту 84 дБ(А) i потужність звуку 95 дБ(А) (стандартне відхилення: 3 дБ), i вібрація 4,4 м/ с² (векторна сума трьох напрямків; похибка K = 1,5 м/

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес
