BRUGSANVISNING 1840 AD SKIL

EU-overensstemmelseserklæring Overfræser Typenummer Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder. Tekniske bilag ved:

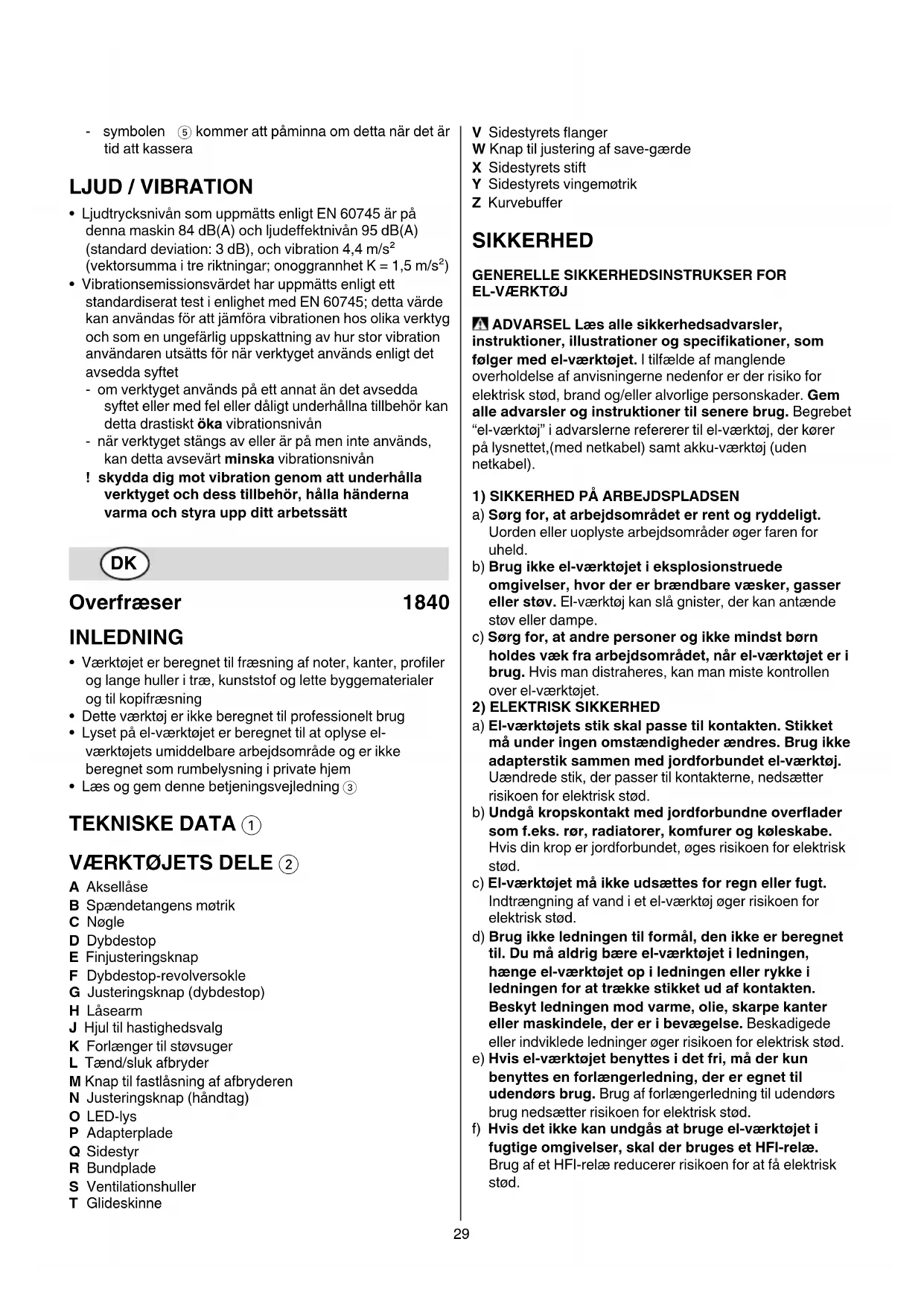

Overfræser 1840 INLEDNING

• Værktøjet er beregnet til fræsning af noter, kanter, proler og lange huller i træ, kunststof og lette byggematerialer og til kopifræsning

• Dette værktøj er ikke beregnet til professionelt brug

• Lyset på el-værktøjet er beregnet til at oplyse el- værktøjets umiddelbare arbejdsområde og er ikke beregnet som rumbelysning i private hjem

• Læs og gem denne betjeningsvejledning 3 TEKNISKE DATA 1

A Aksellåse B Spændetangens møtrik C Nøgle D Dybdestop E Finjusteringsknap F Dybdestop-revolversokle G Justeringsknap (dybdestop) H Låsearm J Hjul til hastighedsvalg K Forlænger til støvsuger L Tænd/sluk afbryder M Knap til fastlåsning af afbryderen N Justeringsknap (håndtag) O LED-lys P Adapterplade Q Sidestyr R Bundplade S Ventilationshuller T Glideskinne V Sidestyrets anger W Knap til justering af save-gærde X Sidestyrets stift Y Sidestyrets vingemøtrik Z Kurvebuer SIKKERHED

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet “el-værktøj” i advarslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.30

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med ngeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne eektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

• Dette værktøj må ikke bruges af personer under 16 år

• Fjern altid først stikket fra kontakten, førend De foretager nogle ændringer eller skifter tilbehør TILBEHØR

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand

• Anvend aldrig beskadigede eller deformerede fræsejern

• Anvend kun skarpe fræsejern

• Beskyt tilbehør mod slag, stød og fedt

• Brug altid hårdmetal fræsejern eller fræsejern der er lavet af HSS stål til denne værktøj INDEN BRUG

• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde

• Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskilt (værktøj med betegnelsen 230V eller 240V kan også tilsluttes til 220V)

• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

• Brug klemmer eller en anden praktisk måde til at sikre og støtte arbejdsemnet til en stabil platform (hvis du holder arbejdsemnet i hånden eller mod kroppen, kan du miste kontrol over værktøjet)

• Spænd ikke værktøjet fast i en skruestik

• Anvend helt udrullede og sikre forlængerledninger med en kapacitet på 16 A

• Under arbejde med værktøjet kan lydniveauet overstige 85 dB(A); brug høreværn31

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med

• Sørg for at der er slukket for værktøjet, når stikket sættes i stikkontakten UNDER BRUG

• Hold elværktøjet i de isolerede greb, fordi skæreren kan berøre sin egen ledning (hvis der slibes i et “levende” kabel, kan det gøre udsatte metaldele på elværktøjet “levende” og kan give operatøren elektrisk stød)

• Hold altid ledningen væk fra værktøjets bevægelige dele; før altid ledningen bagud, væk fra værktøjet

• Brug ikke værktøjet, hvis kablet eller sålen R 2 (= beskyttelsesskærmen) er beskadiget; få det skiftet ud af en anerkendt fagmand

• Hold hænder og ngre væk fra fræsejernet, mens fræseren er tilsluttet stikkontakten

• Overskrid aldrig maximumfræsedybden af fræsejernet ved fræsning

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal afbryderen straks afbrydes og stikket tages ud af kontakten

• Hvis fræsejernet bliver blokeret, hvilket medfører rykkende kræfter på værktøjet, skal man omgående slukke for værktøjet

• I tilfælde af strømafbrydelse eller når stikket ved et uheld trækkes ud af stikkontakten, skal man omgående slukke for værktøjet for at forhindre utilsigtet start

• Påfør ikke så meget tryk på værktøjet, at det standser EFTER BRUG

• Når arbejdet er færdigt, løsn armen H 2, og før værktøjet tilbage til den øverste udgangsposition, før det slukkes FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET 3 Læs instruktionen inden brugen 4 Dobbelt isolering (jordforbindelse unødvendig) 5 Værktøj må ikke bortskaes som almindeligt aald BETJENING

• Montering/aftagning af fræsejern 6 ! sluk værktøjet og træk stikket ud af stikkontakten ! vær sikker på, at fræsejernets aksel er renset for alle urenheder ! vær sikker på, at spændetang (6 mm, 8 mm) størrelse passer med fræsejernets akselmål - vend værktøjet på hovedet - bloker akslen ved at trykke på låsen A (drej spændetang møtrikken B, om nødvendigt) og hold den medens De VED MONTERING: - løsner spændetang møtrik B med nøglen C - isæter fræsejernet 3/4 ned i spændetangen - fastgører spændetang møtrikken med nøglen C VED AFTAGNING: - løsner spændetang møtrik B med nøglen C - aftager fræsejernet - slip låsen A ! det kan være nødvendigt at banke let på spændetang møtrikken indtil fræsejernet går løs

! spænd aldrig spændetang møtrikken, hvis der ikke er noget fræsejern i spændetangen; spændetangen vil blive ødelagt

• Udskiftning af spændetang ! sluk værktøjet og træk stikket ud af stikkontakten ! vær sikker på, at spændetangs aksel er renset for alle urenheder - løsn spændetang møtrikken B 2 eller 3 omgange - bank let på spændetang møtrikken B med nøglen C - aftag spændetang møtrikken B og spændetangen (blokér akslen) - vend værktøjet på hovedet - isæt den nye spændetang i spændetangsakslen - monter spændetang møtrik B (blokér akslen) ! spænd aldrig spændetang møtrikken, hvis der ikke er noget fræsejern i spændetangen; spændetangen vil blive ødelagt

• Justering af fræsedybden 8 ! sluk værktøjet og træk stikket ud af stikkontakten - sørg for, at den lille stang inden for dybdestop D rækker ca. 3 mm ud (brug njusteringsknap E) 8a - drej revolversoklen F, så dens højeste position klikker på plads lige under dybdemålet D (for nulstilling) 8b - løsn spændeskrue G, så dybdemålet D falder ned på dybdestop-revolversoklen F 8b - placér værktøjet på arbejdsemnet - løsn låsearm H 8c - tryk ned indtil fræsejernet er i kontakt med arbejdsstykket 8d - stram låsearm H 8e - fræsedybden er nu indstillet til 0 mm (noter målet indikeret på dybdeskalaen) - yt dybdemålet D så mange millimeter som den ønskede fræsedybde, og stram knap G 8f - løsn låsearm H og før værktøjet tilbage og op igen - brug njusteringsknappen E til at indstille fræsedybden mere præcist (0-10 mm) - med dybdestop-revolversoklen F kan fræsedybden blive forøget med respektivt 5 eller 10 mm ! indstil fræsedybden igen, når du har ændret fræsejern

• Hastighedskontrol 9 For optimale fræsningsresultater på forskellige materialer - vælg fræsningshastigheden med hjulet J (også mens værktøjet kører) - brug tabel 0 som reference for at bestemme den rigtige fræsningshastighed - inden et arbejde på begyndes, skal man nde den optimale hastighed ved at foretage en prøve på noget ekstra materiale32 ! efter længere perioder med arbejde på lav hastighed skal man lade værktøjet køle af ved at køre det i ca. 3 minutter på høj hastighed uden belastning

• Støvopsugning ! - montér støvsuger til forlængerstykket K ! lad aldrig støvsugerens slange komme i nærheden af fræsearbejdet

• Betjening af værktøjet @ - indstil fræsedybden ! hav altid et solidt greb på værktøjet med begge hænder ! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r) - placér værktøjet på arbejdsemnet - start værktøj ved at trække aftrækker L - lås strömbrytaren ved vedvarende brug ved at trykke på knappen M ! lad værktøjet køre på fuld kraft før fræsejern berører arbejdsemnet - løsn låsearm H og tryk værktøjet langsomt nedad, til dybdemålet D berører dybdestop-revolversoklen F - stram låsearm H - udfør fræsearbejdet med jævn fart - sørg for, at værktøjets sål altid er i fuld kontakt med materialet - man bør normalt trække værktøjet imod sig og ikke skubbe den - fastlåsningen udløses ved at trække på aftrækker L igen og derefter slippe den - når arbejdet er færdigt, løsn armen H og før værktøjet tilbage til den øverste udgangsposition

• Håndtag positionsjustering # - lås begge håndtag op ved at skubbe knapperne N til yderpositionen og hold dem, mens håndtagene drejes til den ønskede position - slip begge knapper N, indtil de snapper i låst (4 mulige positioner)

• Rigtige styring ved forskellige udfræsninger - husk at fræsejernet drejer samme vej som uret - før fræseren rundt i emnet, så fræsejernet drejer sig ind i materialet og ikke ud af det

• Montering af holde plade P (ved kopiering efter en master) %

• Montering af sidestyr Q ^ - isæt sidestyrets anger V i hullerne i sålen R - justér sidestyret til den ønskede indstilling og fastspænd med de 2 knapper W

• Brug af sidestyret som rundstyr & ! vend først sidestyret om - fastspænd stiften X med vingemøtrikken Y som vist - sæt stængerne V ind i sålen R - stik stiften X ind i cirkelbuens afmærkede centrum - fastspænd sidestyret med de 2 knapper W - før værktøjet konsekvent frem over arbejdsemnet

• Brug af sidestyret med kurvebueren Z * - montér kurvebueren Z (med styrerullen monteret) som vist - før værktøjet langs arbejdsemnets kant med et let sidelæns tryk

• Til parallel fræsning ved kanten af arbejdsstykket anvendes sidestyret

• Ved parallel fræsning på arbejdsstykket med stor afstand til kanten @ - fastspænd et lige stykke træ på arbejdsstykket ved hjælp af 2 tvinger - styr værktøjet med sålen langs kanten af træstykket der nu fungerer som sidestyr

• Når der benyttes fræsejern med en styretap eller et kugleleje, bør styretapperne eller kuglelejerne glide langs emnets kant, som bør være helt glat (

• Ved større fræsedybder anbefales det at udføre ere forebearbejdningsprocesser med mindre spånaftag VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især ventilationshullerne S 2)

• Smør glideskinnen T 2 en gang imellem

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL- elektroværktøj - send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skil.com) MILJØ

• Elværktøj, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet 5 erindrer dig om dette, når udskiftning er nødvendig

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 84 dB(A) og lydeektniveau 95 dB(A) (standard deviation: 3 dB), og vibrationsniveauet 4,4 m/s² (vektorsum for tre retninger; usikkerhed K = 1,5 m/s²)

• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre33

• Bruk ikke verktøyet dersom kabel eller sål R 2 (= vernet) er skadet; få den skiftet ud af en anerkendt fagmand
