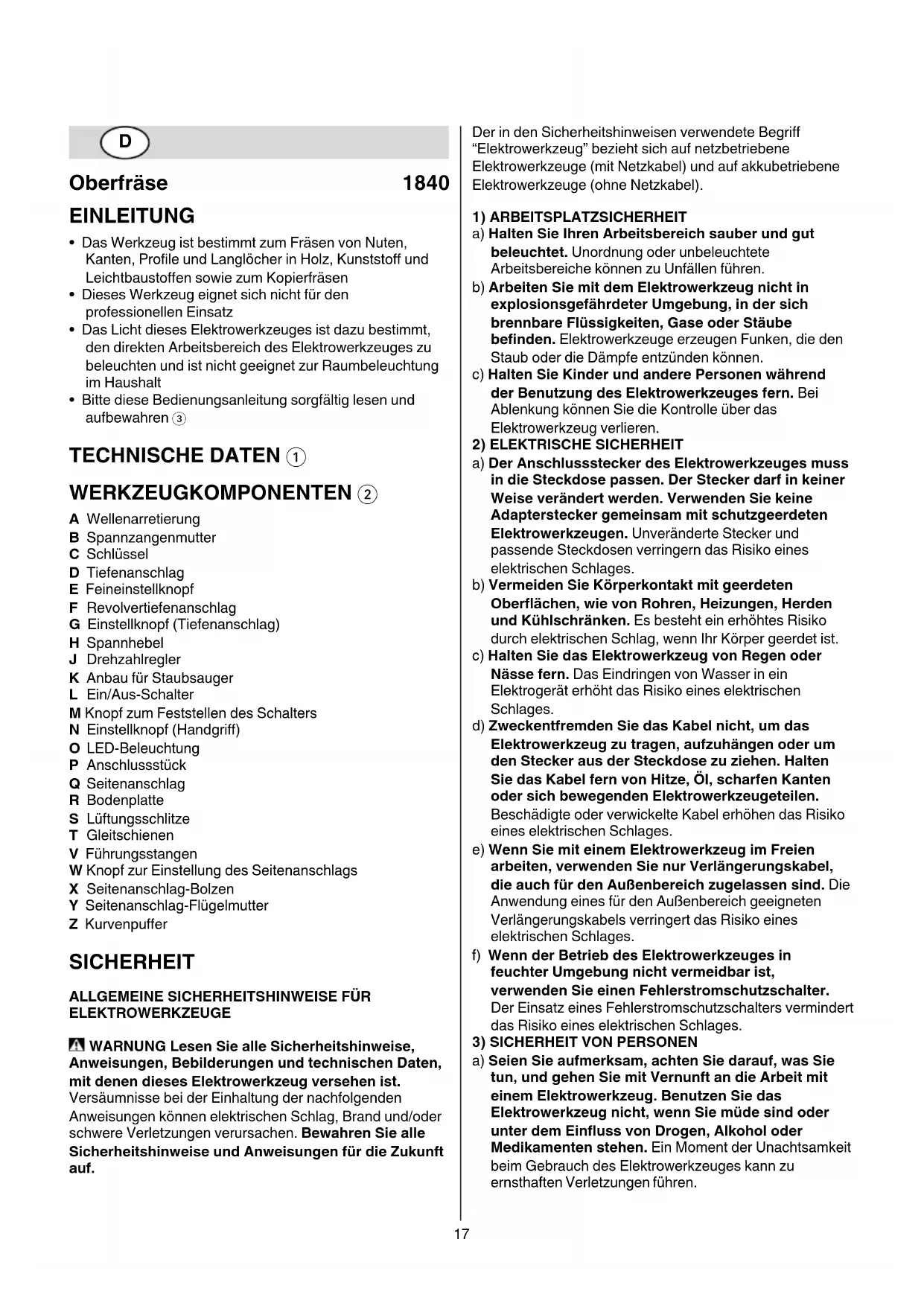

BEDIENUNGSANLEITUNG 1840 AD SKIL

• Das Werkzeug ist bestimmt zum Fräsen von Nuten, Kanten, Profile und Langlocher in Holz, Kunststoff und Leichtbaustoffen sowie zum Kopierfräsen
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Das Licht theses Elektrowerkzeuges ist dazu bestimmt, den direkten Arbeitsbereich des Elektrowerkzeuges zu beleuchten und ist nicht geeignet zur Raumbeleuchtung im Haushalt
• Bette diese Bedienungsanleitung sorgfältig lessen und aufbewahren ③

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Wellenarretierung
B Spanznangemutter
C Schlüssel
D Tiefenanschlag
E Feineinstellknopf
F Revolverteifenanschlag
G Einstellknopf (Tiefenanschlag)
H Spannhebel
J Drehzahlregler
K Anbau für Staubsauger
L Ein/Aus-Schalter
M Knopf zum Feststellen des Schalters
N Einstellknopf (Handgriff)
LED-Beleuchtung
P Anschlussstück
QSeitenanschlag
R Bodenplatte
S Lüftungsschlitze
T Gleitschienen
V Führungsstangen
W Knopf zur Einstellung des Seitenanschlags
X Seitenanschlag-Bolzen
Y Seitenanschlag-Flügelmutter
Z Kurvenpuffer

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugeitel befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen,

die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehor mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhgesehenen Situationen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR OBERFRÄSEN

ALLGEMEINES

• Der Benutzer与此es Werkzeuges solte alter als 16 Jahre sein
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehorwechsel vornehmen

ZUBEHÖR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
  Keine rissige oder verformte Fraskopfe benutzen
  Nurscharfe Fraskopfe benutzen
• Zubehör schützen vor Stöß-, Schlag- und Fetteinwirkung
• Mit diesen Werkzeug nur Hochleistungs-Schnellstahl (HSS)- oder Hartmetall-Frasköffe benutzen

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihr dem Werkstück vermelden; diese vor Arbeitsbeginn entfernen

• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt (mit 230V oder 240V beschrittete Werkzeuge können auch an 220V betrieben werden)

• Beargeben Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)

• Verwenden Sie Klemmen oder andere praktische Vorrichtungen, um das Werkstück an einer stabilen Plattform zu sichern und zu befestigen (wenn das Werkstück in der Hand oder gegen den Körper gehalten wird, ist es nicht stabil und man kann die Kontrolle verlieren)
• Das Werkzeug darf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Der Gerauschpegel beim Arbeitsen kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispielsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben
• Beim Anschlieben sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, da die Schneidvorrichtung mit seinem eigenen Netzkabel in Berührung kommt kann (ein Einschneiden eines spannungsführenden Kabels kann zu einer Spannungsbübertragung auf die ungeschützten Metallteile des Elektrowerkzeuges führen und kann so dem Bediener einen Stromschlag versetzen)
• Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen
• Werkzeug nicht weiter verwenden, wenn das Kabel oder die Bodenplatte R (2) (= Schutzvorrichtung) beschädigt ist; halten Sie thesev von einem anerkannten Elektrofachmann ersetzen
• Hände und Finger dürfen beim Einsatz des Werkzeuges nicht in der Höhe des Fräskopfes sein
• Niemals die Maximalfrästiefe des Fräskopfes während der Schnittarbeit überschreiben
• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug(sofort ausschalten und den Netzsteckerziehen
• Falls der Fräskopf blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, das Werkzeug(sofort ausschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers das Werkzeug

sofort abschalten, um unkontrollierten Wiederanlauf zu verhindern

• Nicht soviel Druck auf das Werkzeug ausüben, daß es zum Stillstand kommt

NACH DER ANWENDUNG

• Nach beendeter Arbeit Hebel H ② lösen, das Werkzeug in die obere Ausgangsstellung zusückführren und ausschalten

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

③ Die Bedienungsanleitung vor dem Gebrauchlesen
Doppelte Isolierung (kein Erdleiter erforderlich)
⑤ Das Werkzeug nicht in den Hausmüll werfen

BEDIENUNG

• Einsetzen/Entfern der Fräsköpfte ⑥

! das Werkzeug ausschalten und den Netzsteckerziehen
! darauf achten, daß die Fräskopfwelle absolut sauber ist
! darauf auf achten, daß)samttliche Frasköppe und Spannhulsen (6 mm, 8 mm) zueinander passen
Werkzeug umdrehen
- Welle durch Drucken der Wellenarretierung A feststellen (Spannmutter B, wenn notig, etwas drehen) und diese gedrückt halten, während Sie

FÜR DAS EINSETZEN:

• Spannmutter B mit Spannschlüssel C offen
• Fräskopf 3/4 in Spannhülse setzen
• Spannmutter mit Spannschlüssel C fest anziehen

FÜR DAS ENTFERNEN:

• Spannmutter B mit Spannschlüssel C offen
• Fräskopf entfernen
• Wellenarretierung A lose

! ein festsitzender Fräskopf kann durch einen Schlag mit dem Spannsschluss auf die Spannmutter gelöst werden ⑦

! niemals Spannmutter anziehen, wenn sich kein Fräskopf in der Spannhülse befindet; Spannhülse könnte beschädigt werden

• Wechseln der Spannhülse

! das Werkzeug ausschalten und den Netzsteckerziehen
! achten Sie darauf, daß die Spannwelle absolut sauber ist
- Spannmutter B 2 oder 3 Umdrehungen lockern
- mit Spannschlüssel C auf Spannmutter B klopfen
- Spannmutter B und Spannhülse entfernen (Welle feststellen)
Werkzeug umdrehen
- neue Spannhülse in Spannwelle einsetzen
- Spannmutter B montieren (Welle feststellen)
! niemals Spannmutter anziehen, wenn sich kein Fräskopf in der Spannhülse befindet; Spannhülse könnte beschädigt werden

Einstellen der Frästiefe 8

! das Werkzeug ausschalten und den Netzsteckerziehen
- stellen Sie sicher, dass die keine Stange mit Tiefeneinstellung D ca. 3 mm übersteht (dazu Feineinstellknopf E verwenden) ⑧ a

• drehen Sie den Revolvertiefenanschlag F so, dass seine hochste Stellung rechts unter der Tiefeneinstellung D einrastet (zum Nullen) 8b
• Iosen Sie den Knopf G so, dass die Tiefeneinstellung D auf den Revolvertiefenanschlag F faltt 8b
• das Werkzeug am Werkstück anlagen
• Iosen Sie den Spannhebel H 8c
• Werkzeug nach unten drücken, bis Fräskopf auf Werkstück aufliegt ⑧d
• ziehen Sie den Spannhebel Han 8e
• die Frästiefe ist nun auf 0 mm eingestellt (notieren Sie den Wert auf der Tiefenskala)
• verstellen Sie die Tiefeneinstellung D bis zur gewündsten Frästiefe in mm, undziehen Sie den Knopf G an 8f
• Iosen Sie den Spannhebel H und führen Sie das Werkzeug wieder nach oben zurück
• verwenden Sie den Feineinstellknopf E um die Frästiefe genauer einzustellen (0-10 mm)
• mit dem Revolvertieifenanschlag F kann die Frästiefe um jeweils 5 oder 10mm erhöht werden

! stellen Sie die Frästiefe nach einem Fräskopfwechsel wieder neu ein

Drehzahlregelung 9

Für optimale Fräsergebnisse bei verschiedenen Werkstoffen

• Fräsdrehzahl mit Rad J wahlen (auch bei sich drehendem Werkzeug)
• Tabelle ⑩ zur Ermittlung der richtigen Fräsdrehzahl benutzen
• vor Arbeitsbeginn die optimale Drehzahl durch Ausprobieren an einem Übungsstück ermitteln
  ! nach längerem Arbeitsen bei niedriger Drehzahl das Werkzeug abkühlen setzen, indem man es etwa 3 Minuten bei hoher Drehzahl unbelastet laufen{lsst

Staubabsaugung ⑪

• Staubsaugerschlauch auf Anbau K stecken
  ! der Staubsaugerschlauch davon den Fräsbetrieb niemals behindern

Bedienung des Werkzeuges 12

• Frästiefe einstellen
  ! halten Sie das Werkzeug immer mit beiden Händen fest
  ! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen
• das Werkzeug am Werkstück anlagen
• das Werkzeug wird durch Druck auf Schalter L eingeschaltet
• den Schalter für den Dauerbetrieb feststellen durch Drücken der Taste M

! bevor der Fräskopf in das Werkstück eingeführt wird, muß erst Höchstgeschwindigkeit erreicht werden

• lösen Sie den Spannhebel H und drücken Sie langsam das Werkzeug nach unten, bis die Tiefeneinstellung D den Revolvertiefenanschlag F erreicht
• ziehen Sie den Spannhebel H an
• Fräsvorgang mit gleichmäßigem Vorschub vornehmen

• beim Führn des Werkzeuges die Bodenplatte flach auf dem Werkstück halten

• im Allgemeinen soll man das Werkzeug beim Arbeiten "ziehen", nicht schieben

• lösen Sie die Feststellung durch wieder auf Schalter L zu drücken und diese dann loszulassen
• nach beendeter Arbeit Hebel H losen und das Werkzeug in die obere Ausgangsstellung zurückführten

Griffstellung ⑬ einstellen

• beide Griffe entriegeln, indem Sie Knöpfen in die äußere Stellung schiben und halten beim Drehen der Griffe in die gewünschte Stellung

• beide Knöpfé N loslassen, bis sie wieder einrasten (4 Stellungen möglich)

• Richtiges Führn für verschiedene Schnitte

• darauf achten, daß die Drehrrichtung des Fräskopfes im Uhrzeigersinn erfolgt

• das Werkzeug so führen, daß sich der Fräskopf in das Werkstück hineindreht und nicht davon wegdreht

• Montieren der Adapterplatte P (zum Arbeitena nach einer Vorlage) 15
  Montieren des Seitenanschlags Q 16

• die Führungsstangen V durch die vorhandenen
  Bohrungen der Bodenplatte R schieben

• Seitenanschlag auf gewünschte Länge bringen und mit 2 Knöpfen W befestigen

Benutzung des Seitenanschlags als Rundführung 17

!Seitenschlag zuerst umkehren
- Stift X It. Abbildung mit Flügelmutter Y befestigen
- Stangen V in Bodenplatte R schiebern
- Stift X in markierte Mitte des Kreisbogens eindrücken
- Seitenanschlag mit 2 Knöpfen W befestigen
- das Werkzeug mit gleichmäßigem Vorschub über das Werkstück führen

• Benutzung des Seitenanschlags mit Kurvenpuffer Z 18

• Kurvenpuffer Z (mit montierer Führungswalze) It.
  Abbildung montieren

• das Werkzeug die Werkstückante entlang mit leichtem Seitendruck führen

ANWENDUNGSHINWEISE

• Für Schnitte, die parallel zur Kante Ihres Arbeitsstücks verlaufen, den Seitenanschlag verwenden

• Für Parallelschnitte, die darüber zuweit von der Kante Ihr's Werkstückes entfernt sind (12)

• ein massives Holzstück auf Ihrm Arbeitsstück mit 2 Schraubklemmen montieren

• das Werkzeug mit der Bodenplatte entlang der Kante des Holzstücks führen, das Ihnen jetzt als Seitenanschlag dient

• Bei Bits mit einem Führungszapfen oder Kugellager muß der Führungszapfen oder das Kugellager an der Außenseite des Werkstücks, die möglichst glatt sein sollte, geführt werden 19

• Bei größeren Frästiefen ist es empfehlenswert, nacheinander mehrere Bearbeitungsgänge mit geringerer Spanabnahme vorzunehmen

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Luftungsschitze S ②)

Die Gleitschienen T ② gelegentlich schmieren
- Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektronwerkzeuge ausführten zu halten

• das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

• gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden

• hieran soll Sie Symbol ⑤ erinnern

GERÄUSCH / VIBRATION

Gemessen gemäß EN 60745 beträgt der Schaldruckpegel these Gerates 84 dB(A) und der Schalleistungspegel 95 dB(A) (Standardabweichung: 3 dB), und die Vibration 4,4m / s^2 (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5m / s^2
Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehör, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

NL

Bovenfrees

1840

INTRODUCTIE

TECHNISCHE GEGEVENS ①

MACHINE-ELEMENTEN ②

2) ELEKTRISCHE VEILIGHEID

3) VEILIGHEID VAN PERSONEN

Handtag positionsjustering 13

MEPH TOY EPTAAEIOY ②

jduuLg LgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLgLg

1 1

L 1

aoljos

CLO 1

Sgglw gaaag

SgSg,gs

a000000000000000000000000000000000000000

aLg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1 Lg 1
