BRUKSANVISNING 1840 AD SKIL

EU-konformitetsförklaring Handöverfräs Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

• Maskinen är avsedd för fräsning av spår, kanter, proler och ovala hål i trä, plast och lätta byggnadsmaterial samt för kopierfräsning

• Det här verktyget är inte avsett för yrkesmässig användning

• Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden

• Läs och spara denna instruktionsbok 3 TEKNISKA DATA 1 VERKTYGSELEMENT 2 A Axellås B Chuckmutter C Nyckel D Djupmått E Finjusteringsknapp F Djupstopp-revolversockel G Justeringsknapp (djupmått) H Låsspak J Hjul för varvtalsinställning K Anslutning för dammsugare L Till/från strömbrytare M Knapp för låsning av strömbrytare N Justeringsknapp (handtag) O Lysdioder P Adapterplatta Q Sidoanslag R Bottenplatta S Ventilationsöppningar T Glidskenor V Sidoanslagsstag W Knapp för justering av sidoanslag X Sidoanslagsstift Y Vingmutter till sidoanslag Z Kurvbuert SÄKERHET

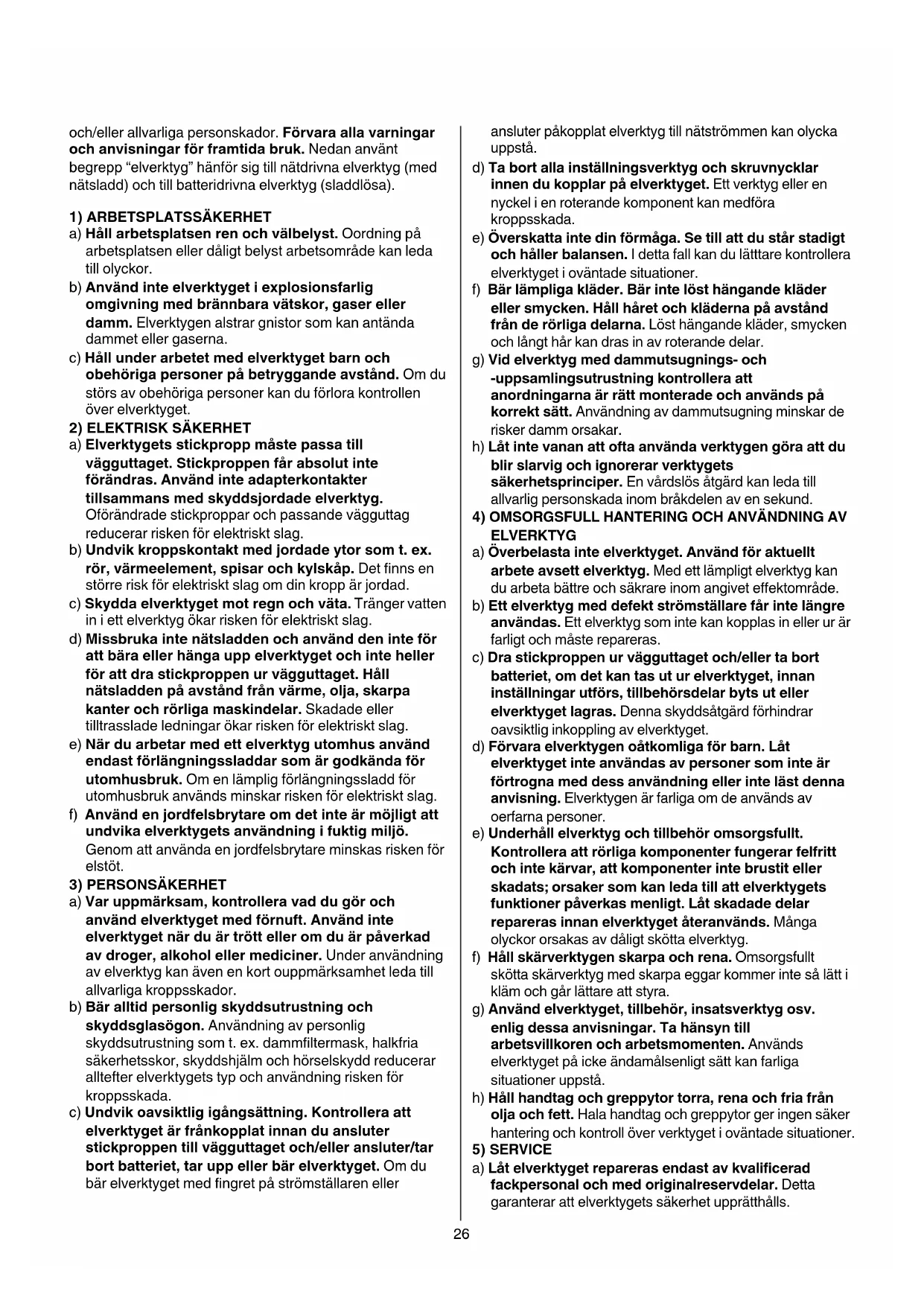

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG VARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand26 och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.27

• Den här maskinen ska inte användas av personer under 16 år

• Dra alltid ur stickkontakten från väggurtaget innan du gör någon justering eller byter tillbehör TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Använd inte skadade eller deformerade fräs

• Använd endast skarpa fräs

• Skydda tillbehören från slag, stötar och fett

• Använd alltid en fräs, som är gjord av snabbstål, eller en hårdmetallfräs till denna maskin

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt (maskiner med beteckningen 230V eller 240V kan även anslutas till 220V)

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Använd klämmor eller något annat praktiskt sätt att säkra och stötta arbetsstycket mot en stabil plattform (om du håller arbetsstycket i handen eller mot kroppen blir det instabilt, vilket kan leda till att du tappar kontrollen)

• Spänn inte fast maskinen i ett städ

• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd hörselskydd

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/ sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Se till att maskinen är avstängt innan du sätter i kontakten

• Håll elverktyget i det isolerade greppet eftersom saxen kan komma i kontakt med elsladden (om en strömförande sladd skadas kan metalldelar i elverktyget också bli strömförande, vilket kan ge användaren en elektrisk stöt)

• Håll alltid sladden på säkert avstånd från rörliga maskindelar; för sladden bakåt bort från maskinen

• Använd ej maskinen om sladden eller botten R 2 (= skyddsmekanismen) är trasig; låt den byta ut av en kvalicerad person

• Håll händer och ngrar borta från fräsen när maskinen är igång

• Överskrid aldrig maximalfräsdjupet av fräsen vid fräsning

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• Om fräsen blockeras så att maskinen utsätts för ryckande krafter, måste maskinen genast stängas av

• Om det blir strömavbrott eller kontakten dras ut av misstag stäng genast av maskinen för att förhindra att det startar igen oavsiktligt

• Utöva inte så mycket tryck på maskinen att den stannar

• Lossa spaken H 2 efter avslutat arbete och återför maskinen till övre utgångsläget för att sedan frånkoppla den

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

3 Läs bruksanvisningen före användning 4 Dubbel isolering (ingen jordning krävs) 5 Maskinen får inte kastas i hushållssoporna ANVÄNDNING

• Montering/borttagning av fräs 6 ! stäng av maskinen och dra ut sladden ! se till att fräsens axel är ordentligt ren ! kontrollera att spänntångens storlek (6 mm, 8 mm) motsvarar storleken på fräsens skaft - vänd maskinen upp och ned - lås axeln genom att trycka på axellåset A (vrid på spännmuttern B, om nödvändigt) och håll kvar medan

FÖR MONTERING: - lossa spännmuttern B med nyckeln C - sätt in fräsen till 3/4 i spänntången - dra åt spännmuttern ordentligt med nyckeln C FÖR BORTTAGNING: - lossa spännmuttern B med nyckeln C - ta ut fräsen - frigör axellåset A ! för att frigöra fräsen kan det vara nödvändigt med ett slag på spänmuttern med nyckeln 7 ! dra aldrig åt spännmuttern när det inte sitter fräs i spänntången; spänntången kan skadas

• Byte av spänntång ! stäng av maskinen och dra ut sladden ! se till att spänntångens axeln är ordentligt ren - lossa spännmuttern B med ett par varv - knacka på spännmuttern B med nyckeln C - ta ut spännmuttern B och spänntången (lås axeln) - vänd maskinen upp och ned - sätt in en ny spänntång i spänntångens axeln - montera spännmuttern B (lås axeln) ! dra aldrig åt spännmuttern när det inte sitter fräs i spänntången; spänntången kan skadas

• Justering av fräsdjup 8 ! stäng av maskinen och dra ut sladden - se till att den lilla stången i djupmåttet D sticker ut cirka 3 mm (använd njusteringsknappen E) 8a28 - rotera revolversockeln F så att dess högsta position klickar på plats alldeles under djupmåttet D (för nollställning) 8b - lossa knappen G så att djupmåttet D faller på djupstoppet-revolversockeln F 8b - lägg upp maskinen på arbetsstycket - lossa låsspaken H 8c - tryck ner maskinen tills fräsen kommer i kontakt med arbetsmaterialet 8d - dra åt låsspaken H 8e - fräsdjupet ställs nu in på 0 mm (anteckna värdet som visas på djupskalan) - höj djupmåttet D lika många mm som önskat fräsdjup och dra åt knappen G 8f - lossa låsspaken H och styr maskinen uppåt igen - använd njusteringsknappen E för att ställa in fräsdjupet mer exakt (0-10 mm) - med djupstoppet-revolversockeln F kan fräsdjupet ökas med 5 respektive 10 mm ! justera om fräsdjupet efter byte av fräsborr

• Hastighetskontroll 9 För optimala fräsresultat på olika material - välj varvtal för fräsningen med ratten J (även medan maskinen går) - använd tabell 0 som referens för att avgöra rätt varvtal - pröva dig fram på en överbliven bit material innan du påbörjar ett arbete för att komma fram till bäst varvtal ! om du har arbetat vid lågt vartal under längre perioder ska du få verktyget att svalna genom att köra det på hög temperatur i ca 3 minuter utan belastning

• Dammuppsugning ! - anslut dammsugare till anslutning K ! låt aldrig dammsugarslangen störa fräsarbetet

• Använding av maskinen @ - ställ in fräsdjupet ! håll alltid maskinen stadigt med båda händerna ! under arbetet, håll alltid verktyget i det grå greppet - lägg upp maskinen på arbetsstycket - starta maskinen genom att trycka in avtryckaren L - lås strömbrytaren för kontinuerlig användning genom att trycka på knappen M ! innan fräsen sätts till arbetsstycket skall maskinen ha uppnått full hastighet - lossa låsspaken H och tryck långsamt ned maskinen tills djupmåttet D når djupstoppet-revolversockeln F - dra åt låsspaken H - fräs med jämn matningshastighet - håll maskinen med bottenplattan plant utmed arbetsstycket - som en generell regel skall man dra åt handöverfräsen, ej skjuta ifrån den - koppla ur låsningen genom att trycka in avtryckaren L en gång till och sedan släppa den igen - lossa spaken H efter avslutat arbete och återför maskinen till övre utgångsläget

• Justering av handtagsläge # - frigör båda handtagen med glidknapparna N till det yttre läget och håll dem medan handtagen vrids till önskat läge - släpp båda knapparna N tills de knäpps på plats (4 möjliga lägen)

• Lämplig styrning - tänk på att fräsen roterar medurs - för maskinen så att fräsen roterar in mot arbetsstycket inte ifrån det

• Montering av adapterplattan P (för kopiering med en styrhylsa) %

• Montering av parallellanslag Q ^ - för in parallellanslag båda stag V genom hålen på bottenplattan R - skjut parallellanslaget till önskad bredd och fäst det med de 2 rattarna W

• Använda parallellanslaget som cirkelgejd & ! backa parallellanslaget först - fäst stiftet X med vingmuttern Y enligt bilden - för in styrtapparna V i bottenplattan R - sätt i stiftet X i centrummärket i cirkelbågen - fäst parallellanslaget med de 2 rattarna W - mata maskinen med jämn hastighet över arbetsstycket

• Använda parallellanslaget med kurvbuerten Z * - montera kurvbuerten Z (med monterad rulle) enligt bilden - för maskinen längs arbetsstyckets kant med lätt sidledes tryck ANVÄNDNINGSTIPS

• Vid fräsning parallellt med kanten på ditt arbetsmaterial använd sidoanslag

• Vid fräsning parallellt långt ifrån kanten på ditt arbetsmaterial @ - sätt fast en rak träbit på arbetsmaterialet med 2 tvingar - sätt maskinen med bottenplattan längs kanten på träbiten, vilken nu fungerar som ett sidoanslag

• Vid användning av fräs med styrtapp eller kullager skall styrtappen eller kullager föras utmed kanten på arbetsstycket vilket skall vara alldeles slätt (

• För större fräsdjup rekommenderas era fräsningar i följd med mindre spånavverkning var

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid din maskin och sladden ren (speciellt ventilationsöppningarna S 2)

• Smörj glidskenan T 2 regelbundet

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning29 - symbolen 5 kommer att påminna om detta när det är tid att kassera LJUD / VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 84 dB(A) och ljudeektnivån 95 dB(A) (standard deviation: 3 dB), och vibration 4,4 m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
