MANUAL DE USUARIO 1840 AD SKIL

Declaración de conformidad UE Fresadora Número de artículo Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las directivas y los reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de:

Fresadora 1840 INTRODUCCIÓN

• La herramienta está destinada para fresar ranuras, cantos, perles y agujeros rasgados en materiales de madera, sintéticos y de construcción ligeros y para fresar con copiador

• Esta herramienta no está concebida para uso profesional

• La luz de esta herramienta eléctrica está concebida para iluminar directamente el área de alcance de la herramienta y no para iluminar las habitaciones de una casa

• Lea y conserve este manual de instrucciones 3

ELEMENTOS DE LA HERRAMIENTA 2

A Bloqueo del eje B Tuerca de la pinza de sujeción C Llave D Tope de profundidad E Mando de ajuste no F Torrecilla revolver con topes de profundidad G Boton de ajuste (tope de profundidad) H Palanca de bloqueo J Rueda de selección de la velocidad K Extensión para el aspirador L Interruptor de activación/desactivación M Botón para bloquear el interruptor N Boton de ajuste (empuñadura) O Luz LED P Chapa adaptadora Q Guía paralela R Placa base S Ranuras de ventilación T Barras deslizantes V Varillas de guía paralela W Botón para ajuste de la guía paralela X Clavija de guía paralela Y Tuerca de mariposa de guía paralela Z Tope de curvas SEGURIDAD

ADVERTENCIA Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

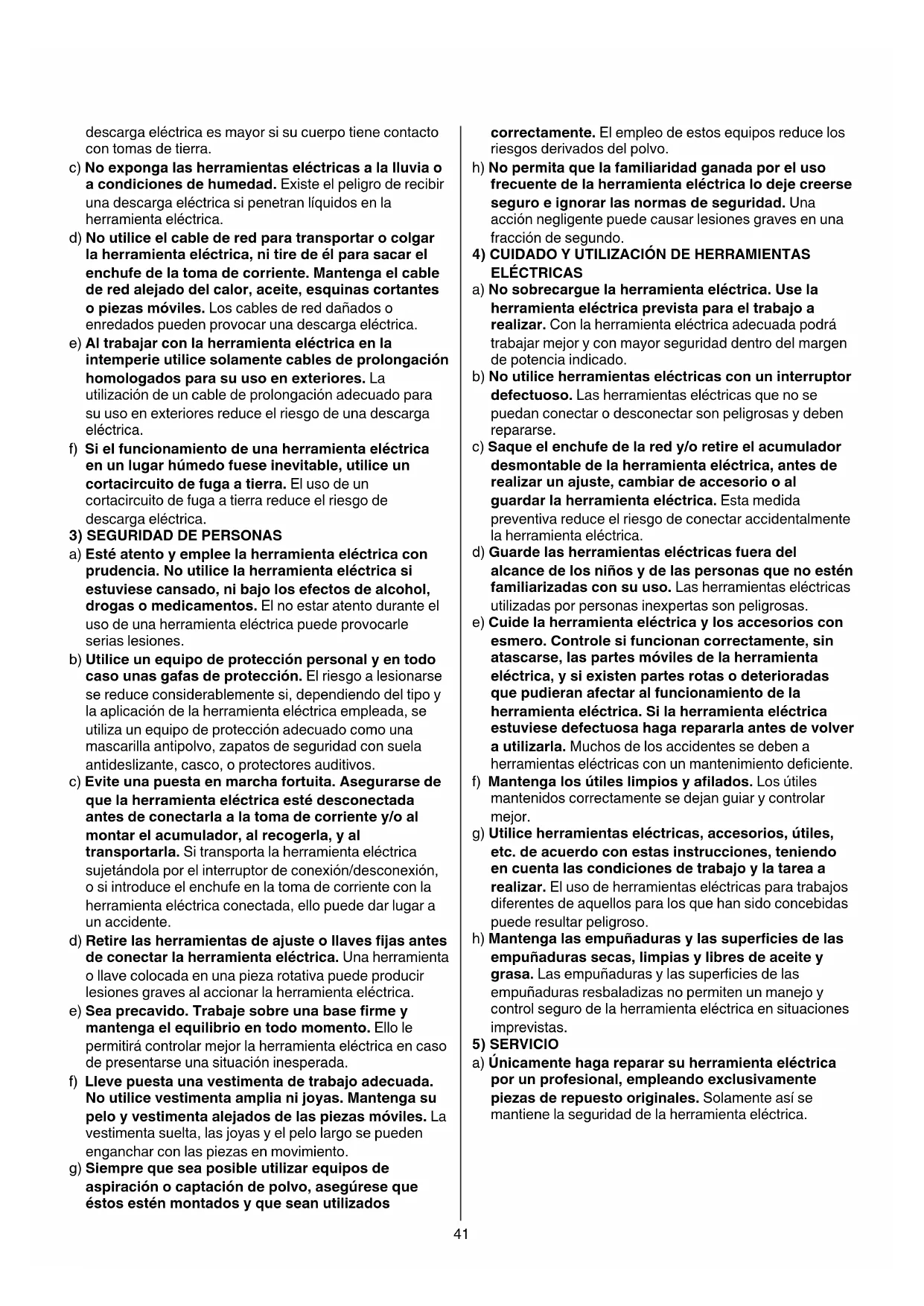

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deciente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modicar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una41 descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica. e) Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse seguro e ignorar las normas de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ELÉCTRICAS a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deciente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las supercies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.42

INSTRUCCIONES DE SEGURIDAD PARA

• Esta herramienta no debe utilizarse por personas menores de 16 años

• Desenchufar siempre la herramienta antes de realizar cualquier ajuste o cambiar algún accesorio ACCESORIOS

• SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales

• Utilice únicamente accesorios cuyo límite de revoluciones permitido sea como mínimo igual a las revoluciones en vacío máximas de la herramienta

• Proteja los accesorios de golpes, choques y grasa

• Utilice siempre brocas de HSS o de widia con esta herramienta

• Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar

• Compruebe siempre que la tensión de alimentación es la misma que la indicada en la placa de características de la herramienta (las herramientas de 230V o 240V pueden conectarse también a 220V)

• No trabaje materiales que contengan amianto (el amianto es cancerígeno)

• Utilice abrazaderas u otro sistema práctico para asegurar y soportar la pieza de trabajo en una plataforma estable (si la sujeta con la mano o contra el cuerpo, queda inestable y puede perder el control sobre ella)

• No sujete la herramienta a un banco

• Utilice cables de extensión seguros y completamente desenrollados con una capacidad de 16 amperios

• El nivel de ruido, con la herramienta trabajando, podrá sobrepasar 85 dB(A); usar protectores auditivos

• El polvo del material, como por ejemplo la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y/o transtornos respiratorios al operador u otras personas cerca); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados

• Asegúrese de que la herramienta está apagada cuando la enchufe

• Sujete la herramienta por las superficies de agarre aisladas, ya que es posible que la cuchilla haga contacto con su propio cable de alimentación (cortar un cable bajo tensión también puede conectar las partes metálicas expuestas de la herramienta, con el consiguiente riesgo de sacudida eléctrica al operario)

• Mantenga siempre el cable lejos de las partes móviles de la herramienta; mantenga el cable detrás de usted, lejos de la herramienta

• No utilizar la herramienta cuando el cable o la base R 2 (= guarda de protección) esté dañado; hágalo cambiar por una persona calicada

• Aparte las manos y los dedos de la broca al conectar la herramienta

• Nunca exceda de la profundidad máxima de corte de la broca cuando corte

• En el caso de que se produjera un mal funcionamiento eléctrico o mecánico, apague inmediatamente la herramienta y desconecte el enchufe

• En caso de que se bloqueara la broca, obteniendo como resultado que la herramienta funcione a trompicones, apague inmediatamente la herramienta

• En caso de producirse un corte de corriente o cuando el enchufe se desconecta accidentalmente, desactive inmediatamente la herramienta para evitar que se ponga en marcha accidentalmente

• No aplique mucha presión sobre la herramienta para evitar que se pare

• Tras nalizar el trabajo, aoje la palanca H 2, guíe la herramienta a la posición de partida y desconectela EXPLICACIÓN DE LOS SÍMBOLOS DE LA HERRAMIENTA 3 Lea el manual de instrucciones antes de utilizarla 4 Doble aislamiento (no requiere cable de tierra) 5 No deseche la herramienta junta con los residuos domésticos USO

• Montaje/desmontaje de las brocas 6 ! pare la herramienta y desenchúfela ! compruebe que el eje de la broca está perfectamente limpio ! compruebe que la medida de la pinza (6 mm, 8 mm) corresponda con la medida del eje de la broca - volve la herramienta al revés - bloquee el eje empujando el cierre A (girar la tuerca B de la pinza, si es necesario) y manténgalo mientras tanto PARA MONTAR: - suelte la tuerca B de la pinza con la llave C - introduzca la broca 3/4 en la pinza - apriete bien la tuerca de la pinza con la llave C PARA DESMONTAR: - suelte la tuerca B de la pinza con la llave C - retire la broca - suelte el cierre A ! quizas sea necesario golpear ligeramente la tuerca con la llave, para que la broca se suelte 7 ! nunca aprete la tuerca de la pinza, si no hay broca en la misma; se puede dañar la pinza43

• Cambiar la pinza ! pare la herramienta y desenchúfela ! compruebe que el eje de la pinza está perfectamente limpio - aoje la tuerca de la pinza B 2 ó 3 vueltas - dé unos golpecitos en la tuerca de la pinza B con la llave C - retire la tuerca de la pinza B y la pinza (bloquee el eje) - volve la herramienta al revés - inserte una nueva pinza en el eje de la pinza - monte la tuerca de la pinza B (bloquee el eje) ! nunca aprete la tuerca de la pinza, si no hay broca en la misma; se puede dañar la pinza

• Ajustar la profundidad de fresado 8 ! pare la herramienta y desenchúfela - asegúrese de que la pequeña varilla del tope de profundidad D se prolonga aproximadamente 3 mm (utilice el mando de ajuste no E) 8a - gire la torrecilla revólver F de modo que su posición más alta encaje en su lugar justo debajo del tope de profundidad D (para ajuste a cero) 8b - aoje el mando G de modo que el tope de profundidad D caiga sobre la torrecilla revólver con topes de profundidad F 8b - coloque la herramienta sobre la pieza de trabajo - aoje la palanca de bloqueo H 8c - apriete la herramienta hacia abajo hasta que la broca toque la pieza de trabajo 8d - apriete la palanca de bloqueo H 8e - ahora la profundidad de fresado está ajustada a 0 mm (apunte el valor según lo indicado en la escala de profundidad) - eleve el tope de profundidad D los mm equivalentes a la profundidad de fresado deseada y apriete el mando G 8f - aoje la palanca de bloqueo H y guíe la herramienta de nuevo hacia arriba - utilice el mando de ajuste no E para ajustar la profundidad de fresado con más precisión (0-10 mm) - con torrecilla revólver con topes de profundidad F, la profundidad de fresado se puede aumentar en 5 mm o 10 mm respectivamente ! reajuste la profundidad de fresado tras haber cambiado las brocas

• Control de velocidad 9 Para obtener resultados óptimos de fresado en diferentes materiales - seleccione la velocidad de fresado mediante la rueda J (también puede hacerlo mientras la herramienta funciona) - utilice la tabla 0 como referencia para determinar la velocidad de fresado correcta - antes de empezar un trabajo, encuentre la velocidad óptima experimentando en material sobrante ! después de largos periodos de trabajo a baja velocidad, permita que la herramienta se enfríe haciéndola funcionar durante 3 minutos aproximadamente a alta velocidad y sin carga

• Aspiración de polvo ! - monte el aspirador a la extensión K ! no permita nunca que la manga del aspirador interfiera con la operación de fresado

• Utilización de la herramienta @ - ajuste la profundidad de fresado ! mantenga siempre firme la herramienta con ambas manos ! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris - coloque la herramienta sobre la pieza de trabajo - ponga en marcha su herramienta apretando el gatillo

- bloquee el interruptor para un uso continuado pulsando el el botón M ! antes de trabajar sobre una pieza, la herramienta deberá alcanzar su velocidad máxima - aoje la palanca de bloqueo H y lentamente empuje hacia abajo la herramienta hasta que el tope de profundidad D alcance la torrecilla revólver F - apriete la palanca de bloqueo H - frese con un avance uniforme - utilice vuestra herramienta con la base plano sobre la pieza de trabajo - como regle general se debe trabajar tirando la herramienta, no empujando - apaga la herramienta apretando el gatillo L una vez más y luego soltandolo - tras nalizar el trabajo, aoje la palanca H y guíe la herramienta a la posición de partida

• Ajuste de posición de las empuñaduras # - desbloquee ambas empuñaduras deslizando los mandos N hacia la posición exterior y reténgalas mientras gira las empuñaduras a la posición deseada - suelte ambos mandos N hasta que se enganchen a presión (4 posiciones posibles)

• Guía correcta - tenga en cuenta que la broca gira en el sentido de las agujas de reloj - guie la herramienta de forma que no se salga de la pieza al trabajar

• Montaje de la plancha de adaptación P (para hacer copias con un patrón) %

• Montaje de la guía lateral Q ^ - introduzca las varillas V de la guía lateral a través de los agujeros en la base R - deslice la guía lateral al ancho deseado y sujétela con 2 perillas W

• Uso de la guía lateral como guía circular & ! en primer lugar, invierta la guía lateral - sujete la espiga X con la tuerca de orejetas Y de la forma ilustrada - inserte las varillas V en la placa base R - perfore con la espiga X el centro marcado del arco circular - sujete la guía lateral con 2 perillas W - guíe la herramienta mediante una alimentación constante a través de la pieza de trabajo

• Uso de la guía lateral con el amortiguador curvo Z * - monte el amortiguador curvo Z (con el rodillo guía montado) de la forma ilustrada - guíe la herramienta a lo largo del borde de la pieza de trabajo aplicando ligera presión lateral44

CONSEJOS DE APLICACIÓN

• Para cortes paralelos en el borde de su pieza de trabajo, utilice la guía lateral

• Para cortes paralelos en una pieza de trabajo lejos del borde de la misma @ - sujete con 2 abrazaderas una pieza recta de madera a la pieza de trabajo - guíe la herramienta con la base a lo largo del borde de la pieza de madera sujetada de modo que ésta sirva de guía lateral

• Cuando use brocas con un vástago guía o rodamiento de bolas, cuide que el vástago guía o rodamiento de bolas se deslice a lo largo del borde de la pieza a trabajar que debe ser perfectamente lisa (

• Para fresados profundos se recomienda trabajar en varias pasadas ajustando un espesor de viruta reducido MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga limpio el cable eléctrico y la herramienta (sobre todo las ranuras de ventilación S 2)

• Lubricar ocasionalmente las barras móviles T 2

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com) AMBIENTE

• No deseche las herramientas eléctricas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo 5 llamará su atención en caso de necesidad de tirarlas RUIDOS / VIBRACIONES

• Medido según EN 60745 el nivel de la presión acústica de esta herramienta se eleva a 84 dB(A) y el nivel de la potencia acústica a 95 dB(A) (desviación estándar: 3 dB), y la vibración a 4,4 m/s² (suma vectorial de tres direcciones; incertidumbre K = 1,5 m/s²)

• El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deciente, podría aumentar de forma notable el nivel de exposición - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante ! protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo
