KULLANIM KILAVUZU 1840 AD SKIL

AB Uygunluk beyanı Freze Ürün kodu Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz. Teknik belgelerin bulunduğu yer:

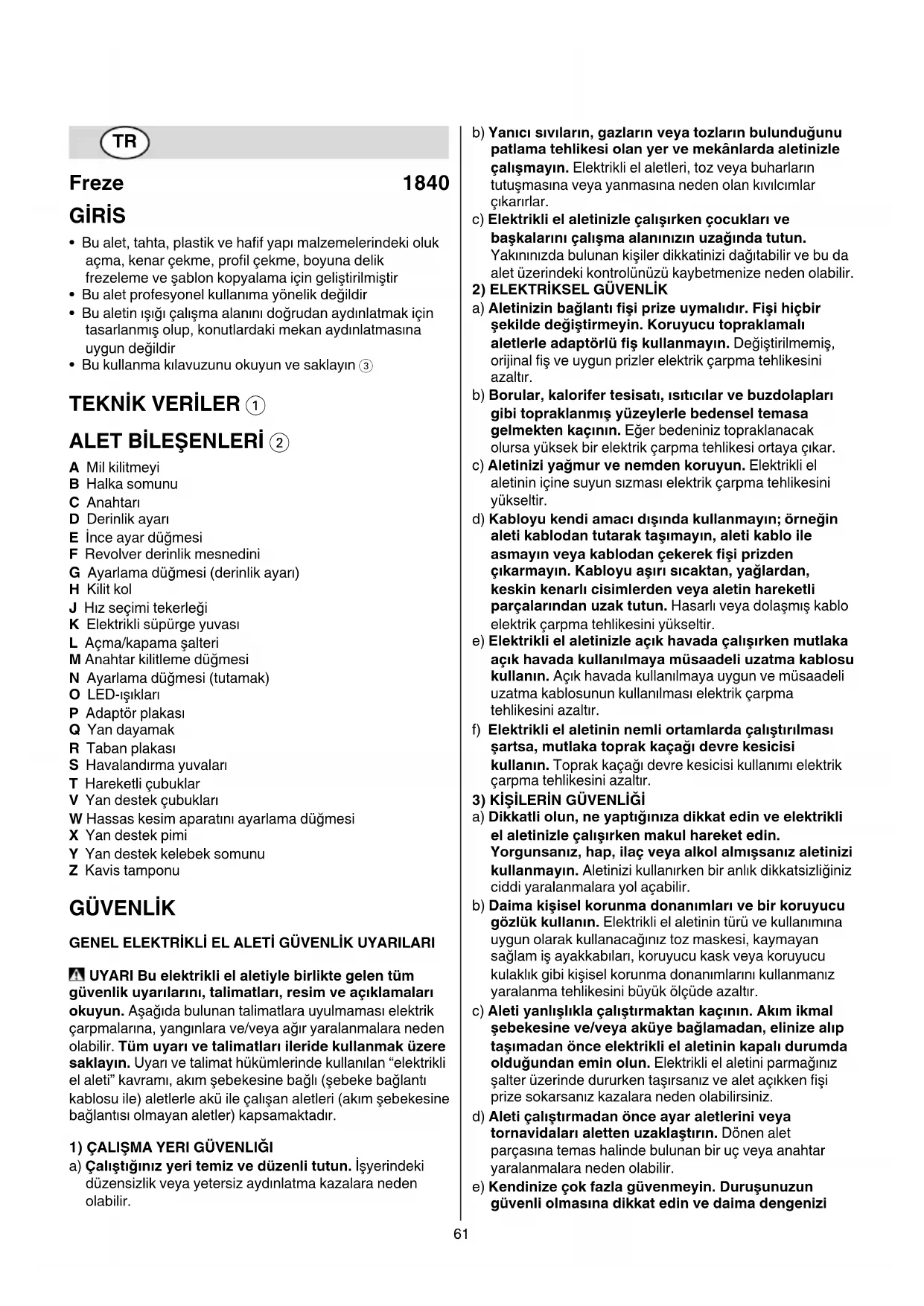

• Bu alet, tahta, plastik ve hafif yapı malzemelerindeki oluk açma, kenar çekme, profil çekme, boyuna delik frezeleme ve şablon kopyalama için geliştirilmiştir

• Bu alet profesyonel kullanıma yönelik değildir

• Bu aletin ışığı çalışma alanını doğrudan aydınlatmak için tasarlanmış olup, konutlardaki mekan aydınlatmasına uygun değildir

• Bu kullanma kılavuzunu okuyun ve saklayın 3

A Mil kilitmeyi B Halka somunu C Anahtarı D Derinlik ayarı E İnce ayar düğmesi F Revolver derinlik mesnedini G Ayarlama düğmesi (derinlik ayarı) H Kilit kol J Hız seçimi tekerleği K Elektrikli süpürge yuvası L Açma/kapama şalteri M Anahtar kilitleme düğmesi N Ayarlama düğmesi (tutamak) O LED-ışıkları P Adaptör plakası Q Yan dayamak R Taban plakası S Havalandırma yuvaları T Hareketli çubuklar V Yan destek çubukları W Hassas kesim aparatını ayarlama düğmesi X Yan destek pimi Y Yan destek kelebek somunu Z Kavis tamponu

GENEL ELEKTRİKLİ EL ALETİ GÜVENLİK UYARILARI UYARI Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını, talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir. Tüm uyarı ve talimatları ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) ÇALIŞMA YERI GÜVENLIĞI

a) Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki düzensizlik veya yetersiz aydınlatma kazalara neden olabilir. b) Yanıcı sıvıların, gazların veya tozların bulunduğunu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar. c) Elektrikli el aletinizle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2) ELEKTRİKSEL GÜVENLİK

a) Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır. b) Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar. c) Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir. d) Kabloyu kendi amacı dışında kullanmayın; örneğin aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir. e) Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka toprak kaçağı devre kesicisi kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik çarpma tehlikesini azaltır.

3) KİŞİLERİN GÜVENLİĞİ

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir. b) Daima kişisel korunma donanımları ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağınız toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır. c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. d) Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir. e) Kendinize çok fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi62 koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir. g) Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. h) Aletleri sık kullanmanız sebebiyle kazandığınız alışkanlıklar, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

a) Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışırsınız. b) Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir. c) Alette bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. d) Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler. e) Elektrikli el aletinizin ve aksesuarlarınızın bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır. f) Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler. g) Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir. h) Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

a) Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz. GÜVENLİK TALİMATI FREZE İÇİN GENEL

• Bu alet 16 yaşının altındaki kişiler tarafından kullanılmamalıdır

• İstediğiniz ayar değişikliklerini ve aksesuar değişikliklerini yapmadan önce mutlaka şebeke fişini prizden çekin AKSESUARLAR

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en azından aletin boştaki en yüksek devir sayısı kadar olmalıdır

• Hasarlı veya şekli bozulmuş freze başı kullanmayın

• Sadece keskin freze başı kullanin

• Aksesuarları çarpmalardan darbelerden ve yaglı ortamlardan koruyun

• Bu aletle yüksek kaliteli çelikten (HSS) yapılma veya sert metal plaketli freze başı kullanın KULLANMADAN ÖNCE

• İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın

• Güç geriliminin, aletin özellik plakasında belirtilen voltaj değeriyle aynı olduğunu sık sık kontrol edin (230V veya 240V aletler 220V kaynağa bağlanabilir)

• Bu aletle asbest içeren malzemeleri işlemeyin (asbest kanserojen bir madde kabul edilir)

• İş parçasını iyice sabitlemek ve desteklemek için mengene kullanın veya diğer pratik yollara başvurun (iş parçasını elde tutmak veya vücuda dayamak sabit olmamasına ve kontrol kaybına neden olabilir)

• Aleti mengeneyle sıkıştırmayın

• Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları kullanın

• Cihaz çalışırken gürültü seviyesi 85 dB(A) desibele kadar çıkabilir; kulak koruyucu kullanınız

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla çalışın (bağlanabiliyorsa)

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sınıflandırılır; toz maskesi takın ve toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz

• Fişe takarken aletin kapalı oldugundan emin olun KULLANIM SIRASINDA

• Kesici kendi kablosuna temas edebileceği için elektrikli aleti izolasyonlu tutamaklarından tutun (akım ileten elektrik kablosunun kesilmesi aletin metal parçalarının da elektrik akımına maruz kalmasına ve kullanan kişiyi elektrik çarpılmasına neden olabilir)

• Kabloyu her zaman aletin hareketli parçalarından uzak tutun; kabloyu arka tarafta araçtan uzakta bulundurun63

• Cihazı kablo ve taban levhasının R 2 (= koruyucu muhafaza) hasarlıyken kullanmayın, yetkili kişi tarafından değiştirilmesini sağlayın

• Alet açılırken eller ve parmaklar freze başının yakınında olmamalıdır

• Kesme işlemi sırasında hiçbir zaman freze başının maksimum freze derinliğini aşmayın

• Elektriksel veya mekaniksel hatalı çalısma durumunda aleti hemen kapatın ve fişi çekin

• Freze başı durup araçta titreme oldugunda aracı hemen kapatın

• Akım kesilmesi sırasında veya fişin yanlışlıkla yerinden çıkması durumunda, kontrolsüz tekrar çalışmasını önlemek üzere aleti hemen kapatın

• Cihazın hareketsiz kalmasına neden olacak kadar basınç uygulamayın KULLANIMDAN SONRA

• İşiniz bittikten sonra, kolu H 2 gevşetin, gevşetmek suretiyle aleti üst başlangıç konumuna getirin ve kapatın

ALET ÜZERINDEKI SIMGELERIN AÇIKLAMASI

3 Kullanmadan önce kılavuzu okuyun 4 Çift yalıtım (topraklama kablosu gerekli değildir) 5 Aleti evdeki çöp kutusuna atmayınız KULLANIM

• Freze başlarının takılması/sökülmesi 6 ! aleti kapatın ve fişi prizden çekin ! freze başı milinin tam olarak temiz olmasına dikkat edin ! bütün freze başlarının ve gericilerin birbirine (6 mm, 8 mm) uyumlu olmasına dikkat edin - aleti baş aşağı çevirin - mil kilitleme düğmesine A basarak mili kilitleyin (eğer gerekiyorsa germe somununu B biraz çevirin) ve düğmeyi basılı tutarak: TAKMAKİÇİN: - germe anahtarı C ile germe somununu B gevşetin - freze başını 3/4 uç gericiye yerleştirin - germe somununu germe anahtarı C ile sıkın ÇIKARMAK İÇİN: - germe anahtarı C ile germe somununu B gevşetin - freze başı çıkarın - mil kilitmeyi A gevşetin ! freze başı sıkışmışsa, germe anahtarı ile germe somunu üzerine vurmak suretiyle gevşetilebilir 7 ! uç gericide freze başı yokken asla germe somununu sıkmayın; uç gerici hasar görebilir

• Uç gericinin değiştirilmesi ! aleti kapatın ve fişi prizden çekin ! uç gerici mililin tam anlamı ile temiz olmasına dikkat edin - germe somununu B 2 veya 3 tur gevşetin - germe somununun B üzerine germe anahtarı C ile vurun - germe somununu B ve gericiyi çıkarın (mili kilitleyin) - aleti baş aşağı çevirin - gerici miline yeni gerici takın - germe somununu B takın (mili kilitleyin) ! uç gericide freze başı yokken asla germe somununu sıkmayın; uç gerici hasar görebilir

• Freze derinliğinin ayarlanması 8 ! aleti kapatın ve fişi prizden çekin - derinlik ayar D içindeki küçük çubuğun yaklaşık 3 mm uzamasını sağlayın (ince ayar düğmesini kullanın E)

- revolver derinlik mesnedini F en üst pozisyonu derinlik ayarin D sağ altındaki yerine oturacak şekilde çevirin (sıfırlama için) 8b - düğmeyi G, derinlik ayar D revolver derinlik mesnedinin F üzerine inecek şekilde çevirin 8b - aleti iş parçası üzerine konumlandırın - kilit kolunu H gevşetin 8c - freze başı iş parçası üstüne yaslanıncaya kadar aleti aşağı bastırın 8d - kilit kolunu H sıkın 8e - freze derinliği şimdi 0 mm’ye ayarlanmıştır (derinlik skalasının gösterdiği değeri okuyun) - derinlik ayari D istenen freze derinliğine yükseltin ve düğmeyi G sıkın 8f - kilitleme kolunu H gevşetin ve aleti yeniden geri sürün - freze derinliğini daha hassas olarak (0-10 mm) ayarlamak için ince ayar düğmesini E kullanın - revolver derinlik mesnedi F ile freze derinliği sırasıyla 5 veya 10 mm kadar artırılabilir ! freze başlarını değiştirdikten sonra freze derinliğini yeniden ayarlayın

• Hız kontrolü 9 Değişik malzemelerle frezeden en iyi sonuç almak için - freze süratini tekeri J döndürerek seçin (alet çalışırken de) - doğru freze süratini tayin etmek için tablo 0’dan yararlanın - çalışmaya başlamadan önce bir deney malzemesi üzerinde optimal hızı kontrol edin ! düşük süratte uzun süre çalıştıktan sonra aleti soğutmak için hiç yük olmadan yüksek sürette yaklaşık 3 dakika çalıştırın

• Toz emme ! - üzerine emme elektrik süpürgesinin hortumunu adaptörü K takın ! elektrikli süpürge hortumunun frezeleme işlemine engellemesine izin vermeyin

• Aletin çalıştırılması @ - freze derinliğini ayarlayın ! aleti daima iki elinizle sıkıca tutun ! çalışma esnasında, aleti daima gri renkli bölge(ler)den tutun(uz) - aleti iş parçası üzerine konumlandırın - L şalterine basmak aleti çalıştırın - M düğmesine basarak sürekli kullanım için anahtarı kilitleyin ! freze başı iş parçası materyale uygulama yapılmadan önce alet en yüksek devir sayısına ulaşmalıdır - kilitleme kolunu H gevşetin ve derinlik ayar D revolver derinlik mesnedine F ulaşana kadar aleti yavaşça aşağı itin - kilitleme kolunu H sıkın - freze işlemini düzenli ve eşit itme/besleme hareketleri ile gerçekleştirin - aleti kullanırken taban levhasını iş parçası üzerine düz olarak yaslayın - çalışma sırasında genel olarak alet itilmemeli, “çekılmelidir”64 - L şalterine tekrar basıp bırakmak suretiyle şalteri sabit konumdan kurtarın - işiniz bittikten sonra, kolu H gevşetin suretiyle aleti üst başlangıç konumuna getirin

• Tutamak konumu ayarı # - hareketli düğmeleri N dış konuma kaydırarak her iki tutamağın kilidini açın ve tutamakları istenen konuma ayarlarken tutun - yerlerine oturana kadar her iki düğmeyi N bırakın (4 konum bulunmaktadır)

• Farklı kesme işlemleri için doğru yönlendirme gerekir - freze başının dönme yönunün saat hareket yönü ile aynı olmasına dikkat edin - dik frezeyi, freze başı iş parçası içinde dönecek biçimde ve iş parçasından çıkmayacak biçimde yönlendirin

• Adaptör plakasının P takılması (belirli bir şablona göre çalışmak üzere) %

• Yan dayamağın Q monte edilmesi ^ - kılavuz çubukları V taban levhasının R mevcut deliklerinden geçirin - yan dayamağı istediğiniz genişliğe kaydırın ve 2 düğme W ile sabitleyin

• Yan dayamağı yuvarlak bir kılavuz şeklinde kullanmak & ! önce yan dayamağı ters çevirin - gösterildiği şekilde pimi X kelebek somun Y ile tespit edin - çubukları V taban levhasına R sokun - dairesel arkın işaretli merkezine pimi X deldirin - yan dayamağı 2 düğme W ile sabitleyin - aleti işlenilen parçanın üstünde sabit güçle iterek yönlendirin

• Yan dayamağı kavis tamponu Z ile birlikte kullanmak * - gösterildiği şekilde kavis tamponunu Z monte edin (kılavuz makara takılı olarak) - aleti işlenilen parçanın kenarında hafif yan basınçla yönlendirin UYGULAmA

• İş parçasınızın kenarına paralel kesme yapmak için yan dayamağı kullanın

• İş parçanızın kenarından uzak paralel kesme işleri için @ - iş parçanızın üzerine masif bir tahta parçasını 2 kıskaçla tespit edin - dik frezenin taban levhasının yassı kenarını tahta parçasının kenarı boyunca yönlendirin; bu işlem sırasında tahta parçası yan dayamak olarak işlev görür

• Kılavuz zıvana veya bilyeli rulmanla bitlerde, makara, mümkün olduğu kadar pürüzsüz olması gereken kılavuz zıvanası veya rulmanı iş parçasının dış kenarında yönlendirilmelidir (

• Büyük freze derinliklerinde arka arkaya birçok kez küçük talaş kaldırma suretiyle çalışmada yarar vardır

• Bu alet profesyonel kullanıma yönelik değildir

• Aleti ve kablosunu daima temiz tutun (özellikle havalandırma yuvalarını S 2)

• Hareketli çubuklar T 2’yi sık sık yağlayın

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil. com adresinde listelenmiştir) ÇEVRE

• Elektrikli aletlerini, aksesuarları ve ambalajları evdeki çöp kutusuna atmayınız (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol 5 size bunu anımsatmalıdır

• Ölçülen EN 60745 göre ses basıncı bu makinanın seviyesi 84 dB(A) ve çalışma sırasındaki gürültü 95 dB(A) (standart sapma: 3 dB), ve titreşim 4,4 m/s² (üç yönün vektör toplamı; tolerans K = 1,5 m/s²)

• Titreşim emisyon seviyesi EN 60745’te sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir - aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir - aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir ! aletin ve aksesuarlarının bakımını yaparak, ellerinizi sıcak tutarak ve iş modellerinizi düzenleyerek kendinizi titreşimin etkilerinden koruyun
