GEBRUIKSAANWIJZING 1840 AD SKIL

• De machine is bestemd voor zowel het freeze van groeven, randen, profielen en langgaten in hout, kunststof en lichte bouwmaterialen, als voor kopieerfrezen
• Deze machine is Niet bedoeld voor professioneel gebruik
• Hetlicht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap teverlichten en is nicht geschikt voor ruimteverlichting in het huishouden
• Lees en bewaar deze gebruiksaaanwijzing ③

A Asblokkering
B Spanmoer
C Sleutel
D Diepteaanslag
E Instelknop
F Revolverkop met diepte-aanslagen
G Verstelknop (diepteaanslag)
H Vergrendelingshendel
J Toerental-instelwieltje
K Aansluitstuk voor stofzuiger
L Aan/uit schakelaar
M Knop voor vastzetten van schakelaar
N Verstelknop (hendel)
O LED-lampjes
P Accessoireplaat
Breedtegeleider
R Voetplaat
S Ventilatie-openingen
T Glijstangen
V Breedtegeiderstaven
W Knop voor instellen breedtegeleider
X Breedtegeleiderpin
Y Breedtegeleidervleugelmoer
Z Bochtenhulpstuk

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORE ELEKTRISCHE GEREEDSCHAPPEN

veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder

vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruekte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere Personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

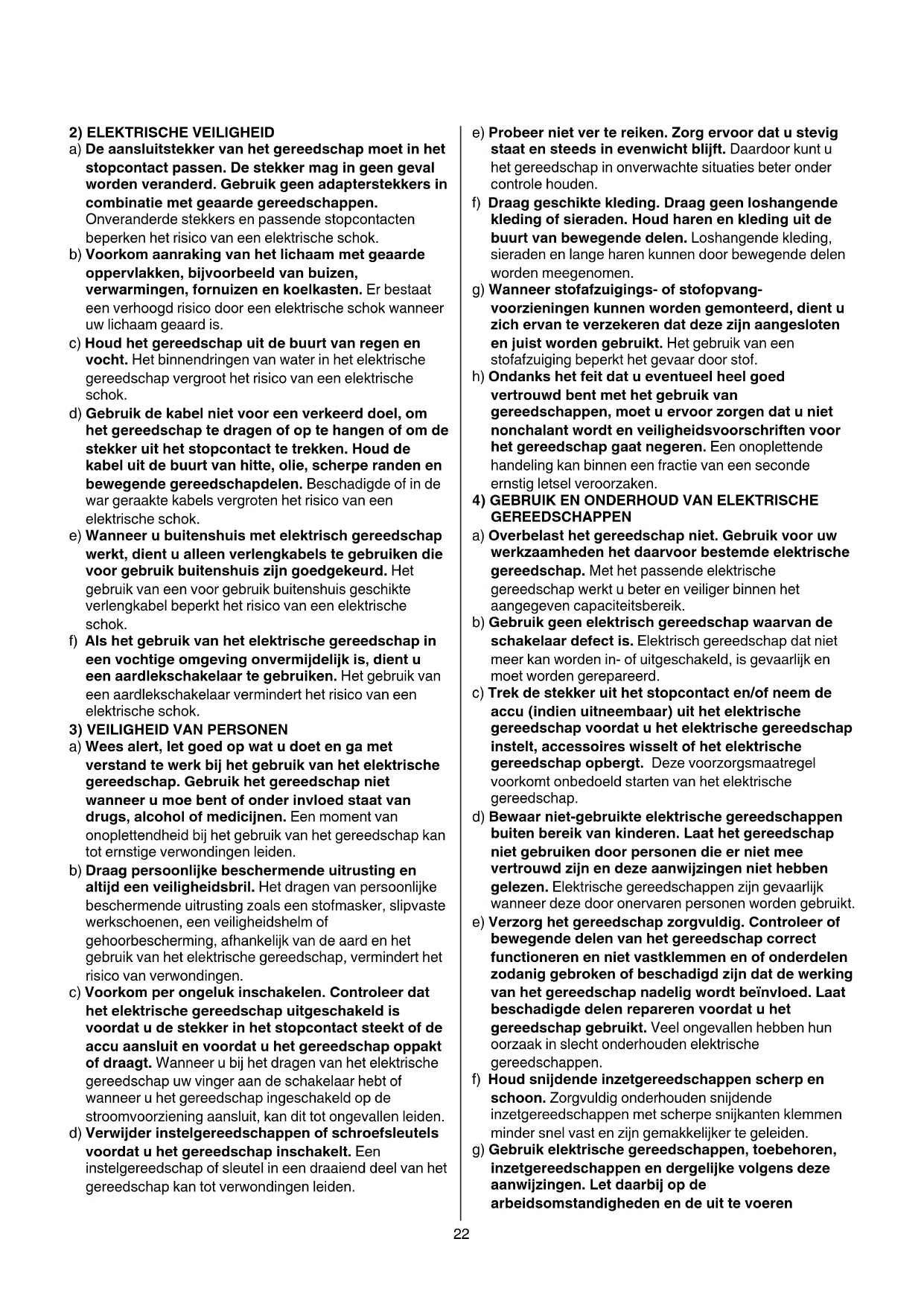

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en altijd een veriligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksk Schoenen, een veriligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

e) Probeer Niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situations beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g) Wanner stofafzigings- of stofopvang-voorzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel verooorzaken.
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- ofuitgeschakeld, is gevaarlijk enmoet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodenig gebroken of beschadigd zich dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoven snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en+zijn gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatives veilig kan worden gezendeerd en bediend.

5) SERVICE

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR BOVENFREZEN

ALGEMEEN

• Deze machine mag nicht worden gebruikt door Personen ander de 16一年多

• Trek.altijd de stekker uit het stopcontact voordat u eeninstelling verandert of een accessoire verwisselt

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebruikt
• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine
• Gebruik geen beschadigde of verrormde frezen
• Gebruik alleen scherpe frezen
• Bescherm accessoires gegen slagen, stoten, en vet
• Gebruik bij deze machine altijd HSS- of hardmetalen frezen

VOOR GEBRUK

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning (met 230V of 240V aangeduide machines können ook op 220V aangesloten worden)
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Gebruik klemmen of pas een andere handige manier toe om het werkstuk vast te zetten en te ondersteunen op een stabel platform (bij het in de hand of gegen het lichaam honden van het werkstuk, kan de machine Niet goed onder controle worden gehonden)
• Klem de machine Niet vast in een bankschroef
• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capacititeit van 16 Ampère
• Tijdens het werkken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschemers
• Stof van materiala zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zich geklassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met

name in combinatie met toevoegingsmiddelen voor houtverzoring; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materiaalen de nationale voorschriften aangaande stofopvang in ache
• Zorg ervoor, dat de machine is uitgeschakeld, wanneer de stekker in het stopcontact gestoken worden

TIJDENS GEBRUIK

• Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken, waar dat de snijder in contact kan komen met het snoer (het doorenjden van een onder spanning staand snoer kan blootgestelde metalen delen van het elektrische gereedschap onder spanning zetten, waardoor de gebruiker een schok kan krijgen)
• Houd het snoer algtd verwijderd van de bewegende delen van uw machine; richt het snoer maar achteren, van de machine weg
• Gebruik de machine nicht, wonneer het snoer of de voetplaat R (2) (= beschemkap) beschadigd is; waar deze door een erkende vakman verrangen
• Blijf met uw handen en vingersuit de buurt van de frees, wanner de machine aan staat
• Nooit de maximale freesdiepte van de frees overschrijden tijdens het frezen
• In geval van electrische of mechanische storing, de machine onmiddelijk uitschakelen en de stekker UIT het stopcontact trekken
• Wanneer de frees geblokkeerd is, met een plotselinge reactiekracht van de machine als gevolg, de machine onmiddelijk uitschakelen
• Als de stroom is uitgevallen of de stekker per ongeluk uit het stopcontact worden getrokken, de machine onmiddelijk uitschakelen om ongecontroleerd herstarten te voorkomen
• Belast de machine nicht zo sterk, dat重点领域 tot stilstand kommt NA GEBRUIK
• Na het einde van de werkzaamheden hendel H ② los draaien, de machine terug maar de beginstand bovenaan bewegen, en de machine uitschakelen

③ Lees de gebruiksaanwijzing voor gebruik
④ Dubbele isolatie (geen aarddraad nodig)
⑤ Geef de machine Niet met het huisvuil mee

GEBRUIK

• Plaatsen/verwijderen van frezen 6

! schakel de machine uit en trek de stekker uit het stopcontact

! zorg ervoor, dat de as van de frees perfect schoon is

! zorg ervoor, dat de spantang-diameter (6 mm, 8 mm) overeenkomt met de as-diameter van de frees

• draai machine ondersteboven

• vergrendel as door asblokkering A in te drukken (draai spanmoer B, indien nodig) en houd deze vast terwijl u VOOR HET PLAATSEN:

• spanmoer B met sleutel C losdraait

• de frees 3/4 in spontang plaatst
• spanmoer stevig met sleutel C vastdraait

VOOR HET VERWIJDEREN:

• spanmoer B met sleutel C losdraait
• de frees verwijdert

• laat asblokkering A los
  ! een vastzittende frees kan door een tik met de sleutel op spanmoer losgemaakt worden ⑦
  ! draai spanmoer nooit vast, wanner er geen frees in spontang zit; spontang kan beschadigd worden

• Verwissenen van spontang

! schakel de machine uit en trek de stekker uit het stopcontact
! zorg ervoor, dat de as van de spantang perfect schoon is
- draai spanmoer B 2 of 3 slagen los
- tik met sleutel C op spanmoer B
- verwijder spanmoer B en spantang (vergrendel as)
- draai machine ondersteboven
- plaats neue spontang in spontang-as
-plaats spanmoer B terug (vergrendel as)
! draai spanmoer nooit vast, wonneer er geen frees in spantang zit; spantang kan beschadigd worden

• Installing van freesdiepte 8

! schakel de machine uit en trek de stekker uit het stopcontact

• zorg dat dekleine staaf binnen diepte-instelling D circa 3 mm uitsteekt (gebruik instelknop E) ⑧ a
• draai revolverkop F zodanig dat de hoogste positie ervan op+zijnplaats klikt onder diepte-instelling D (nulafstelling) 8b
• draai knop G los zodat diepte-instelling D op revolverkop met diepte-aanslag F valt ⑧ b
  -plaats machine op werkstuk
• draai vergrendelingshendel H los 8c
• duw machine omlaag tot frees het werkstuk raakt ⑧ d
• zet vergrendelingshendel H vast e
• freesdiepte is nu ingesteld op 0 mm (noteer waarde zoals aangegeven op schaalverdeling)
• breng diepte-instelling D zoveel mm omhoog als degewenste freesdiepte en draai knop G aan ⑧ f
• draai vergrendelingshendel H los en geleid het apparaat\ weer omhoog
• gebruik instelknop E om de freesdiepte nauwkeuriger in te stellen (0-10 mm)
• met revolverkop met diepte-aanslag F kan de freesdiepteworden verhoogd met respectievelijk 5 of 10 mm
  ! stel de freesdiepte opniew in nadat u freeze hebt verwisseld

Toerentalregeling 9

Voor optimale freesresultaten in verschillende materialen
- selecteer freessnelheid met wieltie J (ook als de machine loopt)
- gebruik tabel 10 als referentie voor het bepalen van de juiste freessnelheid
- Zoek, voordat u aan een karwei begint, het optimale toerental door uitproberen op rest-material
![Iaat de machine, nadat u langere tijd met een laag toerental hebt gewerkt, afkoelen door hem ongeveer 3 halten onbelast met een hoog toerental te lately draaien

Stofafzuiigjing 11

• sluit een stofzuiger aan op aansluitstuk K
  ! laat de stofzuigerslang nooit het frezen belemmeren

• Werken met de machine 12

• stel de freesdiepte in
  ! houd de machine altijd stevig met beiden handen vast
  ! houd de machineijdens het werk algtd vast bij het(de) grijs-gekleurde greepvlak(ken)
  -plaats machine op werkstuk

• zet uw machine aan door schakelaar L in te drukken
• zet de schakelaar vast voor continu-gebruik door op knop M te drukken
  ! voordat de frees in aanraking komt met het werkstuk,要去 uw machine op volle toeren draaien
• draai vergrendelingshendel H los en duw de machine langzaam maar beneden, totdat diepte-instelling D revolverkop met diepte-aanslag F bereikt
• zet vergrendelingshendel H vast
• verricht de freeswerkzaamheden met een gelijkmatige voortgangsbeweging
• gebruik uw machine met de voetplaat vlak op het werkstuk
• in het algemeen geldt, dat men de machine dient te trekken, Niet te duwen
• ontgrendel schakelaar door trekker L nog eens in te drukken en dan los te lately

• na het einde van de werkzaamheden hendel H los draaien en de machine terug maar de beginstand bovenaan bewegen

• Stand van hendels afstellen 13

ontgrendel bye hendels door knoppen N waar de buitenste stand te schuiven en vast te honden verwijl u de hendels in de juiste stand draait
- Iaat beiden knappen N los totdat deze vastklikken (4 standen möglichk)

• Juiste geleiding

• denk eraan, dat de frees rechtsom draait

• geleid de machine zodanig, dat de frees in het werkstuk draait, Niet ervan weg

Monteren van accessoire-ptaat P (voor kopieren met behulp van een mal) 15

Monteren van breedtegeleider Q 16

• steek breedtegeleiderstaven V door gaten in voetplaat R

• schuif breedtegeleider tot gewenste bredte en zet\ deze vast met 2 knuppen W

• Gebruik van de breedtegeleider als rondzaaggeleider ⑦! draai de breedtegeleider eerst om

• bevestig pin X met vleugelmoer Y zoals afgebeeld

• steek staven V in voetplaat R
• steek pin X in het gemarkeerde midden van de cirkelboog
• zet breedtegeleider vast met 2 knoppen W

• geleid de machine gelijkmatig over het werkstuk

• Gebruik van de breedtegeleider met bochtenhulpstuk Z 18

• monteer bochtenhulpstuk Z (met gemonteerde geleidingsrol) Zoals aufgebeeld

• geleid machine langs rand van werkstuk met lichte bijwaartse druk

TOEPASSINGSADVIES

• Gebruik de breedtegeleider voor parallel-frezen aan de zijkant van uw werkstuk

• Voor parallel-frezen ver van de zijkant van uw werkstuk 12

• eenrecht stuk hout op het werkstuk bevestigen door middel van twee klemmen

• de machine met vlakke zijde van voet langs het stuk hout geleiden, dat nu als breedtegeleider Dienst doet

• Bij het gebruik van freeze met een pen of lager, dient de pen of het lager te glijden langs derijkant van het werkstuk, dat geheel vlak dient te zich 19

• Bij grote freesdiepten worden aangeraden een aantal opeenvolgende bewerkingsstappen met een Kleinere spananafname uit te voeren

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine en snoer alkijd schoon (met name de ventilatie-openingen S ②)
• De glijstangen T ② dienen regelmatig gesmeerd te worden

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen

• stuur de machine ongedemonteerd,SAMEN met het aankoopbewijs,naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

• volgens de Europese richtig in 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing waar van binnen de nationale wetgeving, dient afgedankt electrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

• symbol ⑤ zal u in het afdankstadium hieraan herinneren

GELUID / VIBRATIE

Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 84 dB(A) en het geluidsvermogen-niveau 95 dB(A) (standaard devatie: 3 dB), en de vibratie 4,4m / s^2 (vectorsom van drierichtingen; onzekerheid K = 1,5m / s^2)
- Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gezrukt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gezruik van de machine voor de vermelde toepasseningen
- gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen

• wanner de machine is uitgeschakeld of wanner\ deze loopt maar geen werk verricht, kan dit het\ blootstellingsniveau aanzienlijk reduceren
  ! bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

s

Handoverfräs

1840

INTRODUKTION

aagai jgssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnss

sio gao aas 4a bdo. 100000000000000000000000000000000000000000000000000000000000000000000000000

slo jg 10000000000000000000000000000000000000000000000000000

g gai oaioliei s8s 45 sj1 lalao. jy f 100 i j 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100

g jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg

（0
