KULLANIM KILAVUZU BC-CS355Duo-X SCHEPPACH

1 Giriş....450
2 Ürün açıklaması (şek. 1) 451
3 Teslimat kapsamı (şek. 1)...... 451
4 Amacına uygun kullanım.... 451
5 Güvenlik uyarıları 452
6 Teknik veriler 455
7 Ambalajdan çıkarma 455
8 İşletime almadan önce 455
9 Kullanım 457
10 Çalışma bilgileri....459
11 Temizlik....461
12 Bakım......462
13 Depolama ve taşıma 463
14 Onarım ve yedek parça siparişi.... 464
15 Imha ve yeniden değerlendirme.... 464
16 Arıza giderme.... 465
17 AB uygunluk beyani 465
18 Patlatılmış çizim 466

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Yüz korumalı koruyucu kask veya koruyucu gözlük takın ve koruyucu kulaklık kullanın.
	Koruyucu eldivenler takın!
	Sağlam ayakkabılar giyin!
	Eller, ön kollar, bacaklar ve ayaklar için koruyucu giysi giyilmesi önemlidir.
	Ürünü yağmura maruz bırakmayın. Ürün sa-dece kuru ortam koşulları altında yerleştirile-bilir, depolanabilir ve işletmebilir.

	Sadece iki elle kullanım içindir.
	Uyarı! Geri tepme (Kickback) tehlikesi.Ürünün geri tepmesine karşı dikkatli olun veray ucu ile temastan kaçının.
	Bakım, tadilat, ayar ve temizleme işlemleriniyalnızca motor kapalı ve akü çıkarılmış haldeyken gerçekleştirin.
	Yağ deposunun içeriği.
	Ağırlık kg.
	Kılıç uzunluğu
	Kesim uzunluğu
	Açık
	Kilitli
	Zincir freni ayarı:Beyaz ok: Zincir freni etkinSiyah ok: Zincir freni etkin değil
	Testere zincirinin montaj yönü
	Ürünün garanti edilen ses gücü seviyesi.
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklereuygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, o-narım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2 Ürün açıklaması (şek. 1)

1. Arka tutamak
2. Açma/Kapama şalteri
3. Ana şalter
4. Akü yuvası
5. Ön tutamak
6. Zincir freni/ön el koruması
7. Testere zinciri
8. Kılıç (kılavuz rayı)
9. Zincir gerdirme çarkı
10. Zincir çarkı kapağı
11. Şarj durumu göstergesi (akü)
12. Çalıştırma kilidi
13. Yağ seviyesi göstergesi
14. Yağ deposu
15. Tırmık dayanağı
16. Kılıç ve zincir koruması
17. Zincir çarkı
18. Saplama civatasi
19. Kılavuz pim
20. Akü*
21. Kilit açma tuşu (akü)
    * = teslimat kapsamına dahil değildir!

3 Teslimat kapsamı (şek. 1)

Poz. Adet Tanım

1. 1 x Testere zinciri

2. 1 x Kılıç (kılavuz rayı)

3. 1 x Kılıç ve zincir koruması

1 x Akülü zincirli testere

1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Akülü zincirli testere sadece odun kesmek için tasarlanmıştır. Ürün diğer tüm uygulama türleri (örneğin duvar, plastik veya gıda kesimi) için tasarlanmamıştır.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yara-lanmayla sonuçlanacak yakın tehlikeli bir du-rumu gösteren sinyal kelimesi.

⚠️ İKAZ

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret söz cüğü.

⚠️ DİKKAT

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

! iKAZ

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukların ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi

altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-dığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açı-lıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.
e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti

kullanmadan önce hasar görmüş parçaların onarılmasını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.
h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.
b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.
c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.
d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı cilte tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.
f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.
b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Zincirli testereler için genel güvenlik talimatları

a) Testere çalışırken tüm uzuvları testere zincirinden uzak tutun. Testereyi çalıştırmadan önce, testere zincirinin hiçbir şeye temas etmediğinden emin olun. Zincirli testere ile çalışırken bir anlık dikkatsizlik, giysilerin veya uzuvların testere zincirine takılmasına neden olabilir.
b) Zincirli testereyi her zaman sağ eliniz arka tutamakta ve sol eliniz ön tutamakta olacak şekilde tutun. Zincirli testereyi ters çalışma duruşunda tutmak yaralanma riskini artırır ve asla kullanılmamalıdır.
c) Testere zinciri gizli elektrik hatlarına veya kendi e- lektrik kablonuza çarpabileceğinden, zincirli teste- reyi sadece yalıtımlı tutma yüzeylerinden tutun. Testere zincirinin gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpa- masına neden olabilir.
d) Göz koruması kullanın. İşitme, baş, eller, bacaklar ve ayaklar için ek koruyucu donanım tavsiye edilir. Uygun koruyucu giysiler, uçuşan talaşlardan ve testere zinciriyle kazara temastan kaynaklanan yaralanma riskini en aza indirir.
e) Zincirli testere ile ağaç, merdiven, çatı veya dengesiz bir yüzey üzerinde çalışmayın. Bu şekilde çalışırken ciddi yaralanma tehlikesi mevcuttur.
f) Her zaman ayağınızın yere sağlam bastığından e-min olun ve zincirli testereyi sadece sağlam, güvenli ve düz bir zeminde dururken kullanın. Kay-gan zemin veya dengesiz yüzeyler denge kaybına ve-ya zincirli testerenin kontrolünün kaybedilmesine yol açabilir.
g) Gerilim altındaki bir dalı keserken dalın geri sıçramasını dikkate alın. Ağaç liflerindeki gerilim serbest kaldığında, gerilimli dal operatöre çarpabilir ve/veya zincirli testerenin kontrolünü sizden alabilir.
h) Çalışlıkları ve genç ağaçları keserken son derece dikkatli olun. İnce malzeme testere zincirine takılabilir ve size çarpabilir veya dengenizi bozabilir.
i) Zincirli testereyi kapalıyken ön tutamağından tutun ve testere zinciri vücudunuzdan uzağa bakacak şekilde taşıyın. Zincirli testereyi taşırken veya depolarken daima koruyucu kapağı takın. Zincirli testerenin dikkatli kullanılması, çalışan testere zinciriyle kazara temas olasılığını azaltır.
j) Yağlama, zincir gerdirme ve kılavuz rayı ile zinciri değiştirme talimatlarına uyun. Yanlış gerilmiş veya yağlanmış bir zincir kopabilir veya geri tepme riskini artırabilir.
k) Sadece odun kesin. Zincirli testereyi amaçlanmadığı işler için kullanmayın. Örnek: Zincirli testereyi metal, plastik, duvar veya ahşaptan yapılmamış yapı malzemelerini kesmek için kullanmayın. Zincirli testerenin amaçlanmayan işler için kullanılması tehlikeli durumlara neden olabilir.
1) Riskleri ve bunlardan nasıl kaçınacağını net bir şekilde anlayana kadar ağaç kesmeye kalkışmayın. Operatör veya diğer kişiler düşen bir ağaç nedeniyle ağır şekilde yaralanabilir.

m) Zincirli testerede biriken malzemeyi temizlerken, depolarken veya bakım yaparken tüm talimatlara uyun. Şalterin kapalı olduğundan ve akünün çıkarıldığından emin olun. Biriken malzemeyi kaldırırken veya bakım çalışmaları sırasında zincirli testerenin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.

Geri tepmenin nedenleri ve önlenmesi

Geri tepme, kılavuz rayını ucu bir nesneye temas ederse veya ahşap bükülür ve testere zinciri kesimde sıkışırsa meydana gelebilir.

Bazı durumlarda, ray ucuyla temas beklenmedik bir geri tepmeye neden olarak kılavuz rayının yukarıya ve opera-töre doğru tepmesine neden olabilir.

Testere zincirinin kılavuz rayının üst kenarına sıkışması, rayın hızla operatör yönünde geri itebilir.

Bu reaksiyonlardan herhangi biri testerenin kontrolünü kaybetmenize ve muhtemelen ciddi şekilde yaralanmanıza neden olabilir. Sadece zincirli testerede bulunan güvenlik tertibatlarına güvenmeyin. Bir zincirli testere operatörü olarak, kaza veya yaralanma olmadan çalışmak için çeşitli önlemler almalısınız.

Geri tepme zincirli testerenin yanlış veya hatalı kullanımının bir sonucudur. Geri tepme, aşağıdakiikiler gibi uygun tedbirler ile önlenebilir:

a) Başparmaklarınız ve parmaklarınız zincirli testerenin tutamaklarını kavrayacak şekilde testereyi iki elinizle sıkıca tutun. Vücudunuzu ve kollarınızı geri tepme kuvvetlerine dayanabileceğiniz bir konuma getirin. Uygun önlemler alınırsa, operatör geri tepme kuvvetlerini kontrol edebilir. Zincirli testereyi asla bırakmayın.
b) Anormal bir vücut duruşundan kaçının ve omuz yüksekliğinin üzerinde testere kullanmayın. Bu, ray ucuyla kazara teması önler ve beklenmedik durumlarda zincirli testerenin daha iyi kontrol edilmesini sağlar.
c) Her zaman üretici tarafından belirtilen yedek rayları ve testere zincirlerini kullanın. Yanlış yedek raylar ve testere zincirleri zincirin kopmasına ve/veya geri tepmesine neden olabilir.
d) Testere zincirinin bilenmesi ve bakımı için üreticinin talimatlarına uyun. Çok alçak derinlik sınırlayıcıları geri tepme eğilimini artırır.

Diğer güvenlik açıklamaları

• Bu kullanım kılavuzundaki bakım, inceleme ve servis talimatlarını dikkatle izleyin. Kullanım talimatlarında aksi belirtilmedikçe, hasarlı koruma tertibatları ve parçalar servis merkezimiz tarafından uygun şekilde onarılmalı veya değiştirilmelidir.
• İlk kez kullanacak kişilerin en azından bir testere veya sehpap üzerinde kütük kesme alıştırması yapması önerilir.

- Eğimli bir yerde testere ile kesim yaparken daima ağaç gövdesinin üzerinde durun. "Kesim" anında tam kontrolü sağlamak için, ürünün tutamakları üzerindeki sıkı tutuşu gevşetmeden kesimin sonuna doğru temas basıncını azaltın. Testere zincirinin yere değmediğinden emin olun. Kesimi tamamladıktan sonra, çıkarmadan önce ürünün durmasını bekleyin. Ağaçtan ağaca geçmeden önce daima ürünün motorunu kapatın ve aküyü çıkarın.

• Kir, taş, gevşek kabuk, çivi, zımba teli ve tel ağaçtan çıkarılmalıdır.
• Üretici tarafından tavsiye edilmeyen hiçbir aksesuarı kullanmayın. Bu, elektrik çarpmasına veya yangına neden olabilir.
• Ürünün gök gürültülü fırtınalar sırasında kullanılması yasaktır - Yıldırım çarpma tehlikesi!

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

iKAZ

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

iKAZ

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

iKAZ

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Teknik veriler

Akülü zincirli testere BC-CS355Duo-X
Anma gerilimi 40V (2x20V)	-
Motor devir sayısı 30000 min	-1
Motor akımı 30 A
Yüksüz akım 6 A
Koruma sınıfı IPX0
Maks. zincir hızı 15 m/s
Kılavuz rayı 356 mm (14")
Kullanılabilir kesim uzunluğu 335 mm
Zincir bölme 9,525 mm (0,375")
Hareketli bıçak kalınlığı 1,27 mm (0,050")
Dişli çark diş sayısı 6 diş/9,525 mm	(0,375")
Testere zinciri tipi(önceden monte edilmiş)	Kangxin3/8LP-53
Kılavuz ray tipi(önceden monte edilmiş)	KangxinAP14-53-507P
Tank/zincir yağı 260 ml
Kılıç ve zincir olmadan ağırlık(aküsüz)	3,3 kg
Kılıç ve zincir ile ağırlık (aküsüz) 3,8 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

! iKAZ

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 ve EN 62841-4-1'e uygun olarak belirlenmiştir.

Karakteristik ses değerleri

Ses basinci L_pA	92,5 dB
Ölçüm hatası K_pA	3 dB
Ses gücü L_wA	104,8 dB
Ölçüm hatası K_wA	3 dB

Titreşim özellikleri (el-kol titreşimi)

Titreşim ah
Ön tutamak	4,2 m/s2
Arka tutamak	4,61 m/s2
Ölçüm hatası K	1,5 m/s2

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanı-labilir.

! iKAZ

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

! iKAZ

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 İşletime almadan önce

! TEHLİKE

Yaralanma tehlikesi!

Tam olarak monte edilmemiş bir ürün kullanılırsa ciddi yaralanmalara neden olabilir.

• Ürünü, ancak tamamen monte edildikten sonra kullanın.
• Her kullanımdan önce, ürünün eksiksiz olduğunu ve hasarlı veya aşınmış bileşenler içermediğini kontrol etmek için görsel olarak kontrol edin. Güvenlik ve koruyucu tertibatlar sağlam olmalıdır.

! iKAZ

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

! iKAZ

Testere zincirinin veya zincirli kılıçın kullanıl- ması sırasında yaralanma tehlikesi!

– Kesilmeye dayanıklı eldivenler giyin.

Bilgi:

• Yeni bir testere zinciri uzar ve daha sıklıkla gerdirilmesi gerekir. Her kesimden sonra zincir gerginliğini düzenli olarak kontrol edin ve ayarlayın.
• Sadece bu ürün için tasarlanmış testere zincirlerini ve zincirli kılıçları kullanın.

DIKKAT

Yanlış takılmış bir testere zinciri, ürünün kontrolsüz ke-sim davranışına yol açar!

Testere zincirini takarken, öngörülen çalışma yönüne dikkat edin!

- Ürünü düz bir yüzeye yerleştirin.

8.1 Kılıcı (8) ve testere zincirini (7) takın (Şek. 2)

Bilgi:

Testere zincirini takmak için zincirli testereyi yana yatır- mak gerekebilir.

1. Zincir dişli kapağını (10) çıkarmak için zincir gerdirme çarkını (9) saat yönünün tersine çevirin.

2. Testere zincirini (7), kesici kenarlar saat yönünde hizalanacak şekilde bir halka halinde yerleştirin. Testere zincirini (7) hizalamak için testere zinciri (7) üzerindeki veya kılavuz pimleri (19) üzerindeki sembolleri (oklar) kullanın.

3. Testere zincirini (7) kılıçın (8) oluğuna yerleştirin.

4. Kılıci (8) kılavuz pime (19) ve saplama cıvatasına (18) yerleştirin. İki kılavuz pim (19) ve saplama cıvatası (18) kılıç (8) üzerindeki oluklu deliğe yerleştirilmelidir.

5. Testere zincirini (7) zincir çarkının (17) etrafından geçirin ve testere zincirinin (7) hizasını kontrol edin.

6. Testere zincirini (7) hafifçe ön germek için kılıcı (8) hafifçe çekin.

7. Zincir çarkı kapağının (10) tekrar yerine takın. Zincir çarkı kapağının (10) gövde üzerindeki oluğa oturduğundan emin olun.

8. Zincir gerdirme çarkını (9) elinizle saat yönünde çevirin.

9. Testere zincirinin (7) oturmasını tekrar kontrol edin ve testere zincirini (7) 8.2 altında açıklandığı gibi gerdirin.

8.2 Testere zincirinin (7) gerilmesi (Şek. 1)

! iKAZ

Testere zincirinin fırlaması nedeniyle yaralanma tehlikesi!

Yeterince gerilmemiş bir testere zinciri çalışma sırasında fırlayabilir ve yaralanmalara neden olabilir.

– Zincir gerginliğini sık kontrol edin.
– Hareketli bıçaklar kılavuz rayının alt tarafından oluktan çıkıntı yapıyorsa zincir gerginliği çok düşüktür.
– Zincir gerginliği çok düşükse testere zincirini uygun şekilde gerdirin.

1. Zincir gerdirme çarkını (9) saat yönünde çevirerek testere zincirinin (7) gerilmesini sağlayın.
   Testere zinciri (7) sarkmamalı, ancak kılıçın ortasında kılıçtan (8) 1-2 milimetre çekilebilmelidir.

2. Düzgün çalıştığını kontrol etmek için testere zincirini (7) elle çevirin. Kılıçta (8) serbestçe kaymalıdır.

Zincir gerginliği ve zincir yağlaması, testere zincirinin kullanım ömrü üzerinde önemli bir etkiye sahiptir.

Testere zinciri, kılıç üzerinde sarkmıyorsa ve eldivenli bir elle sonuna kadar çekilebiliyorsa doğru şekilde gerilmiştir. Testere zincirini 9 N (yaklaşık 1 kg) çekiş gücüyle çekerken, testere zinciri ve kılıç arasında 2 mm'den fazla mesafe olmamalıdır.

Bilgi:

• Yeni bir testere zincirinin gerginliği birkaç dakikalık çalışmadan sonra kontrol edilmeli ve yeniden ayarlanmalıdır.
• Testere zinciri talaş ve benzerlerinden arındırılmış temiz bir yerde gerilmelidir.
• Testere zincirinin doğru şekilde gerilmesi operatörün güvenliğini sağlar ve aşınmayı ve testere zincirinin hasar görmesini azaltır veya önler.
• Operatörün ilk kez çalışmaya başlamadan önce zincir gerginliğini kontrol etmesini öneririz. Testere zinciri, kılıçın alt tarafından sarkmıyorsa ve eldivenli bir elle sonuna kadar çekilebiliyorsa doğru şekilde gerilmiştir.
• Testere zinciri gevşekse veya yay gergisi arızalıysa, uzman bir atölyeye başvurun.

DİKKAT

Testere ile çalışırken, testere zinciri isınır ve hafifçe genişler. Bu "sonradan uzama", özellikle yeni testere zincirlerinde beklenmelidir.

8.3 Testere zinciri yağı doldurma (Şek. 3)

! TEHLİKE

Yağ doldurmadan önce ürünü her zaman kapatın ve motorun soğumasını bekleyin. Yağın taşması durumunda yangın tehlikesi mevcuttur.

DİKKAT

Ürün hasarı!

Ürün yağsız veya çok az yağla ya da kullanılmış yağla çalıştırılırsa bu durum üründe hasara yol açabilir.

– Devreye almadan önce yağ doldurun. Ürün yağsız teslim edilir.
– Eski (kullanılmış) yağ kullanmayın!
– Her akü değişiminde yağ seviyesini kontrol edin.

DIKKAT

Çevre hasarları!

Sızan yağ çevreyi kalıcı olarak kirletebilir. Sıvı çok zehirlidir ve hızla su kirliliğine neden olabilir.

– Yağı sadece düz, sağlam yüzeylerde doldurun/boşaltın.
– Doldurma ağzı veya huni kullanın.
– Boşaltılan yağı uygun bir kapta toplayın.
– Dökülen yağı derhal silin ve bezi yerel yönetmeliklere uygun olarak bertaraf edin.
– Yağı yerel yönetmeliklere uygun olarak bertaraf e- din.

Testere zinciri, ürünün çalışması sırasında otomatik olarak yağlanır. Testere zincirini yeterince yağlamak için yağ deposunda her zaman yeterli miktarda testere zinciri yağı bulunmalıdır. Yağ deposunda kalan yağ miktarını düzenli aralıklarla kontrol edin.

Bilgi:

• Kapak sabit bir kilit ile donatılmıştır.
• Zincirli testereyi sadece çevre dostu kaliteli zincir yağ-lama yağı ile doldurun (RAL-UZ 48'e uygun).

• Ürünü çalıştırmadan önce yağ deposu kapağının yerinde ve kapalı olduğundan emin olun.

• Yağ deposunu açın (14). Bunun için yağ deposunun (14) kapağını saat yönünün tersine çevirerek açın.

• Yağın sizmasını önlemek için bir huni* kullanın.
• Zincir yağlama yağını, yağ seviyesi göstergesindeki (13) üst işarete ulaşana kadar dikkatlice doldurun. Yağ deposu kapasitesi: Maks. 260 ml.
• Yağ deposunu (14) kapatmak için yağ deposunun ka-pağınlı (14) saat yönünde vidalayın.
• Dökülen yağı derhal silin ve bezi* yerel yönetmeliklere uygun olarak bertaraf edin.
• Testere zinciri yağlamasını kontrol etmek için ürünü testere zinciriyle birlikte bir kağıdın üzerinde tutun ve birkaç saniye boyunca tam gaz verin. Zincir yağlamasının çalışıp çalışmadığını kağıt üzerinde görebilirsiniz.

* = Teslimat kapsamında değil!

8.4 Aküleri (20) akü tutucularına (4) yerleştirin/çıkarın (Şek. 4)

DİKKAT

Yaralanma tehlikesi!

Aküyü sadece akülü takım kullanıma hazır olduğunda takın.

Akünün takılması

1. Aküleri (20) akü tutucularının (4) içine itin. Aküler (20) sesli olarak devreye girer.

Akünün çıkarılması

1. Akülerin (4) üzerindeki kilit açma tuşuna (21) basın ve pilleri (20) pil tutucularından (4) dışarı çekin.

8.4.1 Şarj durumu göstergesi (11) (Şek. 4)

Şarj durumu göstergesi (11) akünün şarj durumunu gösterir (20).

Akünün şarj durumu ilgili LED lambasının yanmasıyla gösterilir.

1. Şarj seviyesini kontrol etmek için şarj seviyesi göstergesi (11) üzerindeki düğmeye basın.

3 LED yanar Akü tam doludur
2 LED yanar Akü kısmen doludur
1 LED yanıyor Akü şarj edilmelidir

8.5 Güvenlik tertibatları (Şekil 1)

• El korumalı arka tutamak (1)

- Elleri dal ve budaklardan ve zincirin fırlamasına karşı korur.

- Anında zincir durdurmalı açma/kapama anahtarı (2)

– Açma/kapama şalteri bırakıldığında ürün hemen kapanır.

• Zincir freni / ön el koruması (6)

• Bir geri tepme durumunda testere zincirini derhal durduran güvenlik tertibatı.
• Kol manuel olarak da çalıştırılabilir.
• Ön tutamaktan kayması halinde operatörün sol elini korur.

- Düşük geri tepmeli testere zinciri (7)

– Özel olarak geliştirilmiş güvenlik tertibatları ile geri tepmeleri engellemenize yardımcı olur.

- Çalıştırma kilidi (12)

- Ürünü çalıştırmak için çalıştırma kilidinin açılması gerekir.

- Tırmık dayanağı (15)

– Dikey kesimler yaparken dengeyi artırır ve testereyle kesmeyi kolaylaştırır.

9 Kullanım

Akülü zincirli testere, hızlı bir zincir gerdirme sistemi ile donatılmıştır. Dönen testere zinciri bir kılıç (kılavuz rayı) tarafından yönlendirilir. Otomatik yağ sistemi zincirin sürekli yağlanması sağlar. Ürün, operatörün korunması için, çeşitli güvenlik tertibatlarıyla (bkz. 8.5).

Kullanım parçalarının işlevi ile ilgili bilgiyi aşağıdaki açıklamalarda bulabilirsiniz.

DİKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

DIKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

TEHLİKE

Yaralanma tehlikesi!

Ürün sıkışmışsa, ürünü zorla çekip çıkarmaya çalışmayın.

• Motoru kapatın.
  – Ürünü serbest bırakmak için bir kaldırma kolu veya kama kullanın.

9.1 Zincir freni (Şekil 1, 5)

iKAZ

Zincir freni her çalıştırmadan önce kontrol e-dilmelidir.

Zincir freni, bir geri tepme durumunda testere zincirini derhal yavaşlatır.

iKAZ

Ürün hasarı!

Zincir freni kilitliyken motor devrinin çok uzun süre yükseltilmesi motora ve testere zinciri tahrikine zarar verir. Testere zinciri hala hareket ediyorsa, müşteri hizmetleriyle iletişime geçin.

9.1.1 Zincir freninin/ön el korumasının etkinleştirilmesi (6)

1. Zincir freni/ön el korumasını (6) kılıca (8) doğru eğin.

9.1.2 Zincir freninin/ön el korumasının çözülmesi (6)

1. Zincir freni/ön el korumasını (6) ön tutamağa (5) doğru çekin.

9.1.3 Zincir freni/ön el korumasının kontrol edilmesi (6)

1. Zincir frenini/ön el korumasını (6) 9.1.2 altında açık-landığı gibi çözün.
2. Zincirli testereyi iki elinizle sıkıca tutun.
3. Zincirli testereyi 9.2 altında açıklandığı gibi açın ve açma/kapama şalterine basın (2).
4. Zincir freni/ön el korumasını (6) kılca (8) doğru eğin. Testere zinciri (7) derhal durmalıdır! Testere zinciri hala hareket ediyorsa, ürünü kullanmamalısınız. Çekilen testere zinciri nedeniyle yaralanma tehlikesi mevcuttur. Müşteri hizmetleri ile iletişime geçin.

9.2 Ürünün açılması/kapatılması ve çalıştırılması (Şek. 1, 3, 5)

iKAZ

Geri tepme nedeniyle yaralanma tehlikesi!

- Ürünü asla tek elle kullanmayın!

Bilgi:

Ürünü kullanmıyorsanız, ana şalterdeki LED 1 dakika boyunca yanık kalır. Ürün daha sonra otomatik olarak kapatılır.

Bilgi:

Açma/kapama şalterini kullanarak hızı sürekli olarak ayarlayabilirsiniz. Açma/kapama şalterine ne kadar basarsanız, hız o kadar yüksek olur.

Açma

1. Yağ deposunda (14) testere zinciri yağı olup olmadığı- ni kontrol edin.
2. Kılıç ve zincir korumasını (16){kılıçtan (8) çekin.
3. Zincir frenini 9.1.2 altında açıklandığı gibi çözün.
4. Ürünü sol elinizle ön tutamaktan (5) ve sağ elinizle arka tutamaktan (1) tutun. Başparmak ve parmaklar tutamakları sıkıca kavramalıdır (1, 5).
5. Vücudunuzu ve kollarınızı geri tepme kuvvetlerine dayanabileceği bir konuma getirin.
6. LED yanana kadar ana şalteri (3) basılı tutun.
7. Başparmağınızla ön kulptaki (5) çalıştırma kilidine (12) basın.
8. Çalıştırma kilidine (12) basın ve basılı tutun.
9. Ürünü açmak için açma/kapama şalterine (2) basın.
10. Çalıştırma kilidini (12) bırakın.

Bilgi:

Ürünü çalıştırdıktan sonra çalıştırma kilidini basılı tutmaya gerek yoktur. Çalıştırma kilidi, ürünün yanlışlıkla çalışmasını önlemek içindir.

Kapatma

1. Kapatmak için açma/kapama şalterini (2) bırakın.
2. LED artık yanmayana kadar ana şaltere (3) basın.
3. Zincir frenini 9.1.1 altında açıklandığı gibi etkinleştirin.
4. Ürünle çalıştıktan sonra her zaman birlikte verilen kılıç ve zincir korumasını (16) takın.

9.3 Aşırı yük koruması

Aküler aşırı yüklenme olduğunda kendiliğinden kapanır. Ürün soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

10 Çalışma bilgileri

TEHLİKE

Yaralanma tehlikesi!

Bu bölüm, ürünün kullanımı için temel çalışma tekniğini kapsar.

Burada verilen bilgiler, bir uzmanın uzun yıllara daya nan eğitim ve deneyiminin yerini tutamaz.

Yeterli niteliklere sahip olmadığını işlerden kaçının!

Ürünün dikkatsizce kullanılması en ağır şekilde yaralanmalara ve hatta ölüme neden olabilir!

TEHLİKE

Yaralanma tehlikesi!

Testere ile kesme işleri ve ilgili tüm işler sadece özel eğitimli ve kalifiye kişiler tarafından gerçekleştirilebilir.

Bilgiler:

Açmadan önce ürünün herhangi bir nesneye temas etmediğinden emin olun.

Kesim çalışmaları için ülkeye özgü yönetmeliklere uyun ve yetkili makamdan bilgi alın.

• Düşen dallardan ve ağaçlardan kimsenin zarar görme- yeceğinden emin olun.
• Çalışma alanında sadece kesim işi için gerekli kişiler bulunabilir.
• Operatörlerin güvenli bir şekilde durabilmesi için gövde üzerindeki çalışma alanını temiz ve düzenli tutun.

- Çalışma alanını hızla terk edebilmeniz için kaçış yollarını açık ve düzenli tutun.

- Kesim işini güçlü rüzgarlarda, kötü hava koşullarında veya görüş mesafesinin düşük olduğu durumlarda yapmayın.

- En yakın çalışma yerinden en az 2 1/2 ağaç boyu uzakta durun.

- Testere yabancı bir cisimle temas ederse motoru ka-patın. Testereyi kontrol edin ve gerekirse onarın.

- Testere zincirini kir ve kumdan koruyun. Az miktarda kir bile testere zincirini hızla köreltebilir ve geri tepme riskini artırabilir.

- Daha zor işlerle uğraşmadan önce ürününüzü hissetmek için pratik yapmak amacıyla daha küçük kütükleri keserek başlayın.

- Kesmeye başlarken zincirli testere gövdesini ağaç gövdesine doğru bastırın.

- Bırakın işi sizin için testere yapısın. Sadece aşağı doğru hafif bir basınç uygulayın.

- Testere zinciri ahşaptan çıktıktan sonra ürünün kontrolünü kaybetmemek için, kesimin sonuna doğru testereye herhangi bir basınç uygulamayın.

- Yerde yatan odunları kesmeyin veya yerden çıkıntı yapan kökleri kesmemeye çalışın.

- Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

- Zincirli kılıçın alt tarafiyla (çeken testere zinciriyle) ke-sim yaparken daha iyi kontrole sahip olursunuz.

• Testere zinciri, kesim sırasında veya sonrasında yere veya başka bir nesneye temas etmemelidir.
• Ayrıca geri tepmeye karşı önlemlere de uyun (bkz. güvenlik talimatları).

10.1 Doğru duruş

TEHLİKE

Yaralanma tehlikesi!

• Asla dengesiz zeminler üzerinde çalışmayın!
  – Asla omuz yüksekliği üzerinde çalışmayın!
  – Asla merdiven üzerinde ayakta durarak çalışmayın!
  – Çok fazla öne eğilerek çalışmayın!
  – Ürünü sadece uygun hava ve arazi koşullarında kullanın!
  – Her iki ayağınızı da yere sağlam basarak durun.
  – Çalışma alanındaki engellere dikkat edin.
  – Çalışırken ürünü her zaman iki elinizle sıkıca tutun!

10.2 Nasıl doğru kesim yapılır!

• Ürüne eşit basınç uygulayın, ancak aşırı güç kullanmayın.
• Mümkünse ürünü kesilecek dal üzerinde konumlandırmak için tırmık dayanağı kullanın.
• Tırmık dayanak olmadan asla çalışmayın. Ürün operatörü ileri doğru kekebilir.
• Ağaç gövdelerini veya kalın dalları kesmek için tırmık dayanağı kullanın.
• Tırmık dayanağının kullanılması iş güvenliğini artırır, çalışma sırasında kişisel gerginliği azaltır ve ayrıca titreşimleri azaltır.
• Yabancı bir cisme isabet edilmişse. Üründe hasar olup olmadığına bakın ve ürünü yeniden başlatmadan ve ürünle çalışmadan önce gerekli onarımları yapın. Ürün alışılmadık derecede güçlü bir şekilde titremeye başlarsa, derhal kontrol edilmelidir.

10.3 Kesim teknikleri

10.3.1 Çekerek kesme

Bu teknik, zincirli testerenin alt tarafiyla yukarıdan aşağıya doğru kesmeyi içerir.

Testere zinciri, ürünü operatörden uzağa doğru iter. Ürünün ön kenarı, kesme sırasında ağaç gövdesi üzerinde oluşan kuvvetleri emen bir destek oluşturur. Testereleri çekerken, operatör ürün üzerinde çok daha fazla kontrole sahiptir ve geri tepmeleri daha iyi önleyebilir.

10.3.2 İtmeli kesim

TEHLIKE

Hayati tehlikesi olan yaralanmalar!

Zincir çubuğu eğilirse, ürün büyük bir kuvvetle operatöre doğru fırlatılabilir.

Operatör testere zincirinin geriye doğru itme kuvvetini fiziksel gücüyle dengelemezse, zincir çubuğunun sadece ucunun ahşapla temas etmesi ve geri tepme ile sonuçlanması tehlikesi mevcuttur.

Bu teknik, kılavuz rayın üst kısmıyla aşağıdaki yukarıya doğru kesmeyi içerir.

Testere zinciri, ürünü operatöre doğru geriye doğru iter.

10.3.3 Boyuna kesim

Boyuna kesim, kesilen ağaç gövdelerinin küçük parçalara ayrılmasıdır. Mümkünse kütük alttan kesilmeli ve dallar, kirisler veya takozlarla desteklenmelidir.

• Her zaman ayağınızın yere sağlam bastığından e-min olun ve zincirli testereyi sadece sağlam, güvenli ve düz bir zeminde dururken kullanın. Kay-gan zemin veya dengesiz yüzeyler denge kaybına ve-ya zincirli testerenin kontrolünün kaybedilmesine yol açabilir.
• Eğimli bir yerde testere ile kesim yaparken daima dalın üzerinde durun. Testere zincirinin yere değmediğinden emin olun. Kesimi tamamladıktan sonra, ürünü çıkarmadan önce testere zinciri durana kadar bekeleyin.
• Çalışma alanından çalışma alanına geçmeden önce her zaman ürünün motorunu kapatın.

10.3.3.1 Yerde yatan gövde (Şekil 6)

• Testere zinciri, kesim sırasında veya sonrasında yere veya başka bir nesneye temas etmemelidir.
  • Gövdeyi üstten boydan boya kes.
• Kütüğü döndürmek mümkünse, 2/3'ünü testereyle ke-sin.
  Ardından kütüğü ters çevirin ve kütüğün geri kalanını yukarıdan testereyle kesin.

10.3.3.2 Gövde bir uçtan desteklenir (Şekil 7)

• Parçalanmayı önlemek için önce gövde çapının 1/3'ünü aşağıdaki yukarıya doğru (bıçağın üst kısmı ile) kesin.
• Ardından sıkışmayı önlemek için ilk kesime doğru yukarıdan aşağıya (bıçağın alt tarafıyla) testere ile kesin.

10.3.3.3 Gövde her iki uçtan desteklenir (Şekil 8)

• Önce gövde çapının 1/3'ünü yukarıdan aşağıya doğru kesin (bıçağın alt tarafıyla).
• Ardından kesikler birleşene kadar aşağıdaki yukarıya doğru (bıçağın üst kısmıyla) testere ile kesin.

10.3.3.4 Testere tezgahı üzerinde kesim (Şekil 9)

1. Ürünü iki elinizle sıkıca tutun ve testere ile keserken ürünü vücudunuzun önünde yönlendirin.
2. Gövde kesildiğinde, ürünü sağdaki gövdeyi geçecek şekilde yönlendirin. Sol kolunuzu mümkün olduğunca düz tutun. Düşen kütüğe dikkat edin.
3. Kendinizi, ayrılan gövde tehlike oluşturmayacak şekilde konumlandırın.
4. Ayaklarınıza dikkat edin. Ayrılan gövde, düşmesi halinde yaralanmalara neden olabilir.
5. Vücudunuzun dengeli olduğundan ve güvenli bir şekilde tutunduğunuzdan emin olun.

10.3.4 Dal kesme (Şekil 10)

iKAZ

Yaralanma tehlikesi!

Dal keserken birçok kaza meydana gelir.

1. Ürünü iki elinizle sıkıca tutun ve testere ile keserken ürünü vücudunuzun önünde yönlendirin.
2. Çalışma sırasında çok fazla öne eğilmeyin.
3. Ağaç gövdesi üzerinde dururken asla dalları kesmeyin.
4. Dallar gerilim altındayken geri tepme alanına dikkat edin.

Dal kesme, bir ağaçtan dal ve dalcıkların çıkarılması için kullanılan bir terimdir.

• Destekleyici dalları yalnızca boyları kesildikten sonra çıkarın.
• Ürünün sıkışmasını önlemek için gerilim altındaki dal-lar aşağıdaki yukarıya doğru kesilmelidir.
• Daha kalın dalları keserken, boy kesme ile aynı tekniği kullanın.
• Gövdenin solunda ve ürüne mümkün olduğunca yakın çalışın. Mümkünse ürünün ağırlığını gövdeye verin.
• Gövdenin ötesindeki dalları kesmek için pozisyon değiştirin.
  • Dallanan dallar tek tek boyuna kesilir.
• Dalları keserken, ağacı destekleyen aşağı bakan daha büyük dalları şimdilik yerinde bırakın. Küçük dalları tek bir kesimle ayırın.

10.3.5 Bir ağacın kesilmesi (Şekil 11, 12)

TEHLİKE

Yaralanma tehlikesi!

Testere ile kesme işleri ve ilgili tüm işler sadece özel eğitimli ve kalifiye kişiler tarafından gerçekleştirilebilir.

TEHLİKE

Ağaç kesmek için çok fazla deneyim gereklidir. Ağaçları sadece ürünü güvenli bir şekilde taşıyabiliyorsanız kesin. Kendinizi güvende hissetmiyorsanız ürünü asla kullanmayın.

TEHLİKE

Hayati tehlikesi olan yaralanmalar!

• Asla ağaç gövdesinin tamamını kesmeyin!
  – Kesim sırasında kesilecek ağacın sadece yan tara-fında durun!

TEHLİKE

Güçlü veya değişken bir rüzgar varsa, mülke zarar verme riski varsa veya ağaç elektrik kablolarına çarpabilecekse ağaç kesmeyin.

- Çalışma alanının çevresinde insan veya hayvan bulunmadığından emin olun. Kesilecek ağaç ile en yakın çalışma alanı arasındaki güvenlik mesafesi 2 1/2 ağaç boyu olmalıdır.

- Kesim yönüne dikkat edin: Operatör, ağacı kolayca kesebilmek ve budamak için kesilen ağacın çevresinde güvenli bir şekilde hareket edebilmelidir. Devrilen ağacın başka bir ağaca dolanması engellenmelidir. Ağacın eğimine ve eğriliğine, rüzgar yönüne ve dal sayısına bağlı olan doğal düşüş yönünü gözlemleyin.

- Çapı 15-18 cm olan küçük ağaçlar genellikle tek bir kesimle kesilebilir.

- Eğimli bir yerde testere ile kesim yaparken daima dalın üzerinde durun. Testere zincirinin yere değmediğinden emin olun. Kesimi tamamladıktan sonra, ürünü çıkarmadan önce testere zinciri durana kadar bekeleyin.

- Kir, taş, gevşek kabuk, çivi, zımba teli ve tel ağaçtan çıkarılmalıdır.

Dal kesme:

- Aşağı doğru sarkan dalları, dalın üzerinde kesim yaparak çıkarın. Asla omuz hizasından daha yüksekteki dalları kesmeyin.

Kaçış alanı:

- Kolay bir geri çekilme sağlamak için ağacın etrafındaki çalılıkları kaldırın. Kaçış alanı, planlanan kesim yönünün yaklaşık 45° gerisine kaydırılmalıdır.

Ağaç yıkma çentiği kesme:

- Ağacın düşmesini istediğiniz yöne bir ağaç yıkma çen- tiği yerleştirin.

- Alt, yatay kesimle başlayın.

- Kesme derinliği kütük çapının yaklaşık 1/3'ü kadar olmalıdır. Bu sayede ikinci centik kesimi yapılırken testere zincirinin veya kılavuz rayının sıkışmasını önler.

- Şimdi yukarıdan yaklaşık 45°lik bir kesme açısıyla eğik bir testere kesimi yapın ve bu kesim alt testere kesimiyle tam olarak buluşsun.

TEHLIKE

Asla centikli bir ağacın önüne çıkmayın.

Devirme kesimi:

- Ağaç gövdesinin solunda dururken ve testere zincirini çekerek keserken gövdenin diğer tarafından devirme kesimi yapın.

- Devirme kesimi yatay çentiğin en az 5 cm üzerinde yatay olarak devam etmelidir.

- Çentik kesme hattına olan mesafe gövde çapının en az 1/10'u olacak şekilde yeterince derin olmalıdır.

- Kütüğün kesilmemiş kısmına çubuk (devirme çubuğu) adı verilir. Çubuk, ağacın dönmesini ve yanlış yöne düşmesini engeller. Çubuğu testereyle kesmeyin.

- Devirme kesimi çubuğa yaklaştığında, ağaç düşmeye başlamalıdır.

- Ağacın istenilen yönde devrilmediği veya geriye doğru eğildiği ve testere zincirinin sıkıştığı fark edilirse, devirme kesimi işlemine ara verin ve kesimi açmak ve ağacı istenilen devrilme çizgisine taşımak için ahşap, plastik veya alüminyum takozlar kullanın.

- Gövde çapı kılıçın uzunluğundan fazlaysa iki kesim yapın.

- Kesim yapıldıktan sonra ağaç kendiliğinden ya da ke-sim kaması veya levye yardımıyla devrilir.

TEHLIKE

Ağaç düşmeye başlar başlamaz ürünü kesimden çekin, motoru durdurun, ürünü yere koyun ve geri çekme yolu üzerinden çalışma alanını terk edin. Düşen dallara dikkat edin ve takılmayın.

10.3.6 Sıkışmış bir testereyi çözme

Zincirli testere kesim sırasında sıkışırsa, aşağıdaki işlemleri yapın:

1. Zincirli testereyi kapatın ve ağaç gövdesinin iç tarafına doğru (yani ağaç gövdesine doğru) sabitleyin veya ayı bir alet ipine bağlayın.
2. Dalı gerektiği kadar kaldırırken zincirli testereyi çentikten dışarı çekin.
3. Gerekirse, sıkışan zincirli testereden en az 30 cm uza-ğı keserek sıkışan zincirli testereyi kurtarmak için bir el tipi testere veya ikinci bir zincirli testere kullanın.

Sıkışmış bir zincirli testereyi kurtarmak için ister el testeresi ister zincirli testere kullanılsın, zincirli testereyi kurtarmak için yapılan kesimler her zaman dışarıdan (dal uçlarına doğru) yapılmalıdır, böylece zincirli testere kesilen parçalarla birlikte taşınmaz ve durumu daha da karmaşık hale getirmez.

10.4 Kullanımdan sonra

• Ürünü yere koymadan önce daima kapatın ve ürün durana kadar bekleyin.
• Aküyü çıkarın.
• Kılıç ve zincir korumasını kılıç üzerine yerleştirin.
• Zincir frenini etkinleştirin.
• Ürünü soğumaya bırakın.

11 Temizlik

iKAZ

Bu kullanım kılavuzunda açıklanmayan onarım ve bakım işlemlerini uzman bir atölyeye yaptırın. Sadece orijinal yedek parçalar kullanın.

Kaza tehlikesi mevcuttur! Bakım ve temizlik çalışmalarını daima akü çıkarılmış haldeyken gerçekleştirilirin.

Yaralanma tehlikesi söz konusudur! Tüm bakım ve temizlik işlemlerinden önce ürünü soğumaya bırakın. Motor elemanları sıcak. Yaralanma ve yanma tehlikesi mevcuttur!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

• Aküyü çıkarın.
• Ürünün soğumasını bekleyin.
  – Uygulama takımını çıkartın.

! iKAZ

Testere zincirinin veya zincirli kılıçın kullanıl- ması sırasında yaralanma tehlikesi!

– Kesilmeye dayanıklı eldivenler giyin.

1. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Testere zincirini temizlemek için bir fırça veya el süpürgesi kullanın ve sıvı kullanmayın.
3. Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.
4. Gerekirse tutamakları sabunlu suyla yıkanmış nemli bir bezle temizleyin.
5. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
6. Havalandırma açıklıkları her zaman açık olmalıdır.
7. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.
8. Bıçağın kanalını bir fırça veya basınçlı hava kullanarak temizleyin.
9. Zincir çarkını ve yay gergisini temizleyin.

12 Bakım

Bilgiler:

Ürünün bakımını dikkatli bir şekilde yapın. Hareketli parçaların düzgün çalışıp çalışmadığını ve sıkışıp sıkışmadığını, parçaların ürünün işlevini bozacak şekilde kırılıp kırılmadığını veya hasar görüp görmediğini kontrol edin. Ürünü kullanmadan önce hasarlı parçaları tamir ettirin.

Ürünü düz bir yüzeye yerleştirin.

12.1 Zincir çarkını (17) kontrol edin (Şek. 2)

1. Zincir gerginliğini gevşetmek için zincir gerdirme çarkını (9) saat yönünün tersine çevirin ve dişli kapağını (10) çıkarın
2. Kılıcı (8) ve testere zincirini (7) çıkarın.
3. Zincir çarkındaki (17) giriş izlerini bir test mastari (teslimat kapsamına dahil değildir) ile kontrol edin.
4. Giriş izleri a=0,5 mm'den daha derinse ürünü kullanmayın ve uzman bir satıcıya danışın. Zincir dişlisi (17) değiştirilmelidir.

12.2 Kılıcı (8) kontrol edin (Şekil 2)

1. Zincir gerginliğini gevşetmek için zincir gerdirme çarkını (9) saat yönünün tersine çevirin ve dişli kapağını (10) çıkarın.
2. Kılıcı (8) ve testere zincirini (7) çıkarın.
3. Kılıçın oluk derinliğini (8) bir eğe mastarının ölçüm çubuğu ile ölçün (teslimat kapsamına dahil değildir).

4. Aşağıdaki hususlardan biri geçerliyse, kılıç (8) değiştirilmelidir:

5. Kılıç hasar görmüş.

6. Ölçülen oluk derinliği, kılıçın minimum oluk derinliğinden (4 mm) daha azdır.
   – Kılıçın olduğu daralmış veya yaylanmıştır.

12.3 Kılıcı (8) değiştirin (Şek. 2)

1. Zincir gerginliğini gevşetmek için zincir gerdirme çarkını (9) saat yönünün tersine çevirin ve dişli kapağını (10) çıkarın.
2. Kılıci (8) ve testere zincirini (7) çıkarın. Testere zincirini (7){kılıçtaki (8) oluktan çıkarmayı kolaylaştırmak için kılıci (8) yukarı doğru yaklaşık 45 derecelik bir açıyla tutun.
3. Kılıcı (8) değiştirin ve kılıcı (8) ve testere zincirini (7) 8.1 altında açıklandığı gibi değiştirin.

12.4 Testere zincirini (7) değiştirin ve içeri girmesini sağlayın (Şek. 2)

! TEHLİKE

Testere zincirinin kopması veya fırlaması nedeniyle ağır yaralanmalar meydana gelebilir!

– Yeni bir testere zincirini asla aşınmış bir testere zinciri dişlisine veya hasarlı ya da aşınmış bir kılavuz rayına takmayın. Testere zinciri fırlayabilir veya kopabilir.

• Sadece bu ürün için tasarlanmış testere zincirlerini ve zincirli kılıçları kullanın.

• Testere zincirini değiştirmeden önce zincirli kılıçın oluşunu temizleyin, çünkü herhangi bir kir birikintisi varsa testere zinciri çubuktan dışarı fırlayabilir. Tortular ayrıca zincir yağını da emebilir. Sonuç, zincir yağının rayın alt tarafına ulaşmaması veya çok az ulaşması ve yağlamanın azalması olacaktır.

• Zincir gerginliğini gevşetmek için zincir gerdirme çarkını (9) saat yönünün tersine çevirin ve dişli kapağını (10) çıkarın.

• Kılıcı (8) ve testere zincirini (7) çıkarın.

• Testere zincirini (7), kesici kenarlar saat yönünde hizalanacak şekilde bir halka halinde yerleştirin. Testere zincirini (7) hizalamak için testere zinciri (7) üzerindeki veya kılavuz pimleri (19) üzerindeki sembolleri (oklar) kullanın.

• Testere zincirini (7) kılıçın (8) oluğuna yerleştirin.

• Kılıcı (8) kılavuz pime (19) ve saplama civatasına (18) yerleştirin. İki kılavuz pim (19) ve saplama civatası (18) kılıç (8) üzerindeki oluklu deliğe yerleştirilmelidir.

• Testere zincirini (7) zincir çarkının (17) etrafından geçirin ve testere zincirinin (7) hizasını kontrol edin.

• Zincir çarkı kapağının (10) tekrar yerine takın. Zincir çarkı kapağının (10) gövde üzerindeki oluğa o-turduğundan emin olun.

• Zincir gerdirme çarkını (9) elinizle saat yönünde çevirin.

• Testere zincirinin (7) oturmasını tekrar kontrol edin ve testere zincirini (7) 8.2 altında açıklandığı gibi gerdirin.

Bilgi:

Yeni bir testere zincirinin gerdirme kuvveti bir süre sonra azalır. Bu nedenle testere zincirini ilk 5 kesimden sonra veya en geç 10 dakikalık kesme işleminden sonra tekrar sıkmalısınız.

12.5 Testere zincirinin bilenmesi (7)

iKAZ

Yanlış bilenmiş testere zinciri nedeniyle kaza tehlikesi artar!

Bileme sırasında kesici kenar geometrisinin boyutlarından sapmalar, ürünün geri tepme riskini artırır.

- Testere zincirinin bir uzman tarafından bilenmesini sağlayın.

Testere zinciri yetkili bir uzman atölyede yeniden bilenebilir. Uygun bir aletiniz ve gerekli deneyiminiz yoksa testere zincirini kendiniz bilemeye çalışmayın.

DİKKAT

Kesici takımların doğru açıda ve doğru derinlikte bilendiğinden emin olmak için testere zincirini bilemek için özel aletler gereklidir.

Bileme işleminden sonra tüm kesim baklaları aynı genişlik ve uzunlukta olmalıdır.

Bilgiler:

Keskin bir testere zinciri optimum kesme performansı sağlar. Zorlanmadan ahşabın içine giriyor ve arkasında büyük, uzun odun talaşı bırakıyor.

Kesim donanımımı ahşabın içinden itmeniz gerekiyorsa ve talaşlar çok küçükse testere zinciri kördür. Çok kör bir testere zinciri hiç talaş üretmez, sadece ahşap tozu üretir.

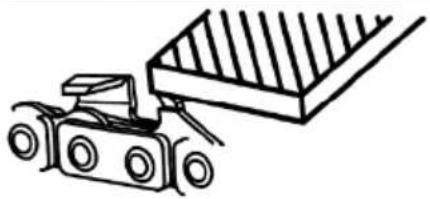

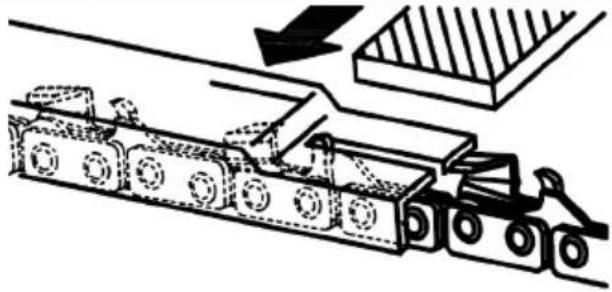

12.5.1 Zincirli testerenin bilenmesi için talimatlar

Testere zinciri tipi	Eğe çapı Üst	açı Alt açı Üst eğim	açısı	(55°)	Standart derinlikölçer
		Sıkıştırma dönüşacısı	Sıkıştırma eğim a-çısı	Yan açı
21PBX yakl. 4	8 mm 30° 10° 85°	0,64 mm
Derinlik dayanağı Dosya

Derinlik dayanağı Dosya

13 Depolama ve taşıma

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır.

Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

- Taşıma ve depolama sırasında zincir korumasını takın.

13.1 Depolama için hazırlama

1. Testere zinciri korumasını takın.
2. Aküyü çıkarın.
3. Ürünü tamamen boşaltın.
4. Ürünü temizleyin ve hasar bakımından kontrol edin.

13.2 Taşıma

iKAZ

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

• Ürün sadece bu amaç için sağlanan el tutamağı kullanılarak taşınabilir.
• Ürünü kaymaya ve devrilmeye karşı emniyete alın.

14 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

14.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

14.2 İzin verilen kesme donanımları

Kılavuz raylar:
AP14-53-507P Kangxin: 791	0300703
Testere zincirleri:
3/8LP-53 Kangxin: 79103007	06

15 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
  – Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.
• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.

- Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.

- Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

16 Arıza giderme

Arıza Olası sebep Yardım
Ürün başlatlamıyor. Akü gücü çok	zayıf. Aküyü şarj edin.
	Akü doğru şekilde takılmamış. Aküyü	akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.
	Açma/kapama şalteri arızalı. Lütfen s	ervis departmanımızla iletişime geçin.
	Motor arızalı.
Kötü kesim performansı. Testere	zinciri yanlış monte edilmiş. Testere zincirini doğru şekilde monte edin.
	Testere zinciri kör. Testere zincirinin bir uzman tarafından bilenmesini sağlayın veya testere zincirini değiştirin.
	Yetersiz zincir gerginliği. Testere zincirini kontrol edin. Gerekirse testere zincirini gerin.
Ürün ağır çalışıyor/testere zinciri fırlıyor.	Yetersiz zincir gerginliği. Testere zincirini kontrol edin. Gerekirse testere zincirini gerin.
Zincir ısınır, kesme sırasında du-man oluşur, çubuğun rengi bo-zulur.	Çok az testere zinciri yağı.	Otomatik yağ sistemini kontrol edin. Gerekirse testere zinciri yağı ilave edin.
Olağan dışı titreşim	Kılavuz rayı gevşek.	Kılavuz rayın sıkı oturup oturmadığını kontrol e-din.

17 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka:

SCHEPPACH

Ürün adı:

AKÜLÜ ZİNCİRLİ TESTERE -

BC-CS355Duo-X

5910309900

Ürün no.

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2000/14/AT_2005/88/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

2006/42/AT - Ek IV

Onaylanmış kuruluş: TÜV SÜD Product Service GmbH

Sertifikasyon Kuruluşu,

Ridlerstraße 65,

80339 Münih, ALMANYA

Numara: 0123

Sertifika numarası: M6A 011284 0420 Rev. 00

2000/14/AT\_2005/88/AT - Ek: V

Garanti edilen ses gücü 108 dB

seviyesi (LWA):

Ölçülen ses gücü seviyesi ( L_WA ): 104,8 dB

Uygulanan standartlar:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
