MANUAL DE UTILIZARE BC-CS355Duo-X SCHEPPACH

1 Introducere.... 413
2 Descrierea produsului (Fig. 1)....414
3 Pachetul de livrare (fig. 1) 414
4 Utilizarea conformă cu destinația.... 414
5 Indicatii de securitate 415
6 Date tehnice.... 418
7 Despachetare.... 419
8 Înainte de punerea în functiune.... 419
9 Operarea.... 421
10 Indicatii de lucru 422
11 Curătarea 425
12 Întreținerea curentă.... 426
13 Depozitare și transport.... 427
14 Reparație și comandă pentru piese de schimb.. 428
15 Eliminarea ca deșeu și revalorificarea ..... 428
16 Remedierea avariilor.... 429
17 Conditii de garantie comercială - Scheppach seria 20V IXES....429
18 Declaratie de conformitate UE 431
19 Desen de ansamblu explodat.... 466

Explicitarea simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Atenție! Nerespectarea panourilor de siguranță montate pe produs și a indicațiilor de avertizare, precum și nerespectarea indicatii-ilor de siguranță și de operare, poate condu-ce de la vătămări, până la moarte.
	Purtați o cască de protecție cu apărătoare pentru față, resp. ochelari de protecție și căști antifonice.
	Purtați mănuși de protecție!
	Purtați încălțăminte rezistentă!
	Este important să purtați îmbrăcăminte de protecție pentru mâini, antebrațe, picioare și tălpi.

	Nu expuneți produsul la ploaie. Staționarea, depozitarea și exploatarea produsului sunt permise numai în condiții de mediu uscate.
	Numai pentru operarea cu două mâini.
	Avertizare! Risc de recul (Kickback).Protejați-vă împotriva reculului produsului și evitați contactul cu vârful șinei.
	Executați lucrările de întreținere curentă, de reechipare, de reglare și de curățare numai cu motorul deconectat și cu acumulatorul scos.
	Conținutul rezervorului de ulei.
	Masa kg.
	Lungimea lamei
	Lungime de tăiere
	Deschis
	Blocat
	Reglarea frânei de lant:Săgeată albă: Frână de lant activăSăgeată neagră: Frână de lant inactivă
	Direcția de montare a lantului ferăstrăului
	Nivelul puterii acustice garantat al produsu-lui.
	Accumulatori litiu-ion
	Produsul este conform cu directivele euro-pene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

1 Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie
• Nerespectarea manualului de utilizare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale
• Utilizare neconformă cu destinația

Acordati atenție:

Manualul de utilizare face parte integrantă din acest produs.

Acesta conține indicatii importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisii costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2 Descrierea produsului (Fig. 1)

1. Mâner spate
2. Comutator de pornire/oprire
3. Comutatorul principal
4. Locaș accumulator
5. Mâner frontal
6. Frână de lant/apărătoare de mână față
7. Lanț ferăstrău
8. Lamă (şină de ghidare)
9. Roată de întindere lant
10. Capac al roții de lant
11. Indicator stare încărcare (acumulator)
12. Piedică de pornire
13. Indicatorul nivelului de ulei
14. Rezervor de ulei
15. Opritor cu gheară
16. Apărătoare de lamă și lanț
17. Roată de lanț
18. Bolt de distanțare
19. Bolt de ghidare
20. Acumulator*
21. Tastă de deblocare (acumulator)

* = nu este inclus în mod obligatoriu în pachetul de livrare!

3 Pachetul de livrare (fig. 1)

Poz. Număr Denumire

1. 1 x Lanț ferăstrău

2. 1 x Lamă (şină de ghidare)

3. 1 x Apărătoare de lamă și lant

1 x Ferăstrău cu lant și accumulator

1 x Manual de utilizare

4 Utilizarea conformă cu destinația

Ferăstrăul cu lant și acumulator este conceput numai pentru tăierea lemnului. Produsul nu este destinat tuturor celorlalte tipuri de aplicații (de exemplu, tăierea zidăriei, plastic sau alimente).

Produsul se va utiliza numai conform destinației. Orice al-tă utilizare în afară de aceasta nu este conformă cu utilizarea prevăzută. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul și nu producătorul.

Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.

Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.

Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.

Prescriptiile de securitate, de lucru și de întreținere curență emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.

Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Explicitarea cuvintelor de semnalizare din manualul de utilizare

PERICOL

Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă.

! AVERTIZARE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat decesul sau vătămarea gravă.

PRECAUTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate.

ATENTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/posesie.

5 Indicații de securitate

Indicații de securitate generale pentru scule electrice

AVERTIZARE

Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică.

Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) sau la sculele electrice acționate prin acumulatori (fără cablu de rețea).

1) Siguranța locului de muncă

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulveri inflamabile. Sculele electrice produc scântei care pot să aprindă pulverile sau vaporii.
c) Tineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devierii puteți pierde controlul asupra sculei electrice.

2) Siguranța electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminu-ează riscul unui electroșoc.
b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c) Mentineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.
d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau pie-se mobile. Cablurile de racordare deteriorate sau încălcite cresc riscul de electrocutare.
e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

3) Siguranța persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.
b) Purtati intotdeauna echipament personal de protectie și ochelari de protectie. Purtarea echipamentului personal de protectie precum masca impotriva prafului, încăltămintea de siguranță rezistentă la alunecare, casca de protectie sau căştile antifonice, în funcie de tipul și utilizarea sculei electrice diminuează riscul de vătămări.
c) Evitați o punere în funcțiune involuntară. Asigu-rați-vă că scula electrică este oprită înainte de con- nectarea la alimentarea cu curent și/sau la acumu-lator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza acci-dente.
d) Înlăturați sculele electrice sau cheia pentru șuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.
e) Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și mențineți în permanență echili-brul. Astfel puteți controla mai bine scula electrică în situații neașteptate.
f) Purtatii îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.
g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.
h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4) Utilizarea și manipularea sculei electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c) Scoateți fișa din priză și/ sau îndepăratați un acumulator detașabil înainte de a efectua setări ale a-paratului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.
e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționa-rea sculei electrice este afectată. Dispuneți repara-rea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.
f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.
g) Utilizați scula electrică, unealta de lucru, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.
h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

5) Utilizarea și manipularea sculei cu acumulator

a) Încărcați acumulatorii numai cu încărcătoarele recomandate de producător. Un încărcător care este adecvat unui anumit gen de acumulatori prezintă risc de incendiu dacă acesta este utilizat cu alți acumulatori.
b) Utilizați în uneltele electrice numai accumulatorii prevăzuți în acest sens. Utilizarea altor accumulatori poate duce la vătămări și pericol de incendiu.
c) Tineți acumulatorul neutilizat departe de agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea crea o punte de legătură între contacte. Un scurtcircuit între contactele acumulatorului ar putea provoca arsuri sau incendii.
d) În caz de utilizare greşită se poate scurge lichid din accumulator. Evitați contactul cu acesta. În cazul unui contact accidental, clătiți bine cu apă. Dacă lichidul vine în contact cu ochii, solicitați suplimentar asistență medicală. Lichidul ieșit poate provoca iritații ale pielii sau arsuri.
e) Nu utilizati acumulatori deteriorati sau modificati. Acumulatorii deteriorati sau modificati pot avea un comportament imprevizibil și pot duce la incendiu, explozie sau pericol de vătămare.
f) Nu expuneți acumulatorul la foc sau la temperaturi înalte. Focul sau temperaturile peste 130 °C pot provoca o explozie.

g) Urmați toate instrucțiunile privind încărcarea și nu încărcați niciodată accumulatorul sau scula cu accumulator în afara domeniului de temperaturi indicat în manualul de exploatare. Încărcarea greșită sau încărcarea în afara domeniului de temperaturi admisi-bil poate distruge accumulatorul și crește pericolul de incendiu.

6) Service

a) Dispuneți repararea sculei dumneavoastră electri-ce numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.
b) Nu întrețineți niciodată accumulatorii deteriorați. În-treaga întreținere a accumulatorului trebuie efectuată numai de către producător sau de către serviciile pen-tru clienti autorizate.

Indicații de securitate generale pentru ferăstraie electrice cu lanț

a) Mențineți toate părțile corpului la distanță de lan- țul ferăstrăului, atunci când ferăstrăul este în func- țiune. Înainte de a porni ferăstrăul, asigurați-vă că lanțul ferăstrăului nu atinge nimic. Pe parcursul lu- crărilor efectuate cu ferăstrăul cu lanț este posibil ca un moment de neatenție să ducă la prinderea vesti- mentației sau părților corpului de către lanțul ferăstră- ului.
b) Tineți întotdeauna ferăstrăul cu lanț cu mâna dreaptă pe mânerul din spate și cu mâna stângă pe mânerul din față. Menținerea ferăstrăului electric cu lanț în poziție de lucru inversă crește riscul de vătămări și nu trebuie să fie utilizată vreodată.
c) Tineți ferăstrăul cu lanț numai de suprafețele izolate de prindere, deoarece lanțul de ferăstrău poate intra în contact cu liniile de alimentare ascunse sau propriul cablu de alimentare. Contactul lanțului de ferăstrău cu un conductor aflat sub tensiune poate aduce și piesele metalice ale aparatului sub tensiune și poate determina electrocutarea.
d) Purtati apărătoare pentru ochi. Se recomandă echipament suplimentar de protecție pentru auz, cap, mâini, picioare și tălpile picioarelor. Îmbrăcă-mintea de protecție adecvată reduce riscul de vătămare cauzată de particulele proiectate și de contactul accidental cu lanțul de ferăstrău.
e) Nu utilizați ferăstrăul electric cu lant pe un copac, scară, acoperiș sau podea instabilă. Există un risc grav de vătămare atunci când se operează în acest mod.
f) Utilizați întotdeauna ferăstrăul cu lanț numai pe o suprafață stabilă, pe sol sigur, stabil și plan. Un substrat alunecos sau suprafețele instabile pot să du- că la pierderea echilibrului sau la pierderea controlului asupra ferăstrăului cu lanț.
g) Luați în calcul faptul că, la tăierea unei crengi aflate sub tensiune, aceasta va avea o mișcare de recul. Dacă este eliberată tensiunea din fibrele lemnoase, este posibil ca creanga detensionată să lovească operatorul și/sau să pierdeți controlul asupra ferăstrăului electric cu lanț.

h) Dovediți o atenție deosebită la tăierea de subarbo-ret sau copaci tineri. Materialul subțire se poate prin-de în ferăstrăul cu motor și să fie proiectat în dvs. sau să vă dezechilibreze.
i) Transportați ferăstrăul electric cu lanț de mânerul din față, în stare oprită, cu ferăstrăul electric cu lanț orientat în direcția opusă corpului dumneavoastră. Puneti întotdeauna capacul de protecție atunci când transportați sau depuneti ferăstrăul electric cu lanț. Manevrarea atentă a ferăstrăului electric cu lanț reduce probabilitatea unui contact accidental cu lanțul ferăstrăului care funcționează.
j) Urmati indicațiile referitoare la lubrifiere, tensionarea lanțului și schimbarea șinei de ghidare și a lanțului. Un lanț tensionat sau lubrifiant în mod necorespunzător poate fie să se rupă sau să crească riscul unui recul.
k) Tăiați doar lemn. Nu utilizați ferăstrăul cu lanț pe benzină pentru alte lucrări decât cele pentru care a fost prevăzut. Exemplu: Nu utilizați ferăstrăul cu lanț pe benzină pentru a tăia materiale metalice, plastice, zidărie sau materiale de constructie, care nu sunt fabricate din lemn. Utilizarea ferăstrăului electric cu lanț pentru lucrări neintentionate poate du-ce la situații periculoase.
I) Nu încercați să tăiați un copac până când nu aveți o înțelegere clară a riscurilor și modului de evitare a acestora. Utilizatorul sau alte persoane pot fi grav rănite de un copac care cade.
m) Urmați toate instrucțiunile atunci când curățați ferăstrăul electric cu lanț de acumularea de material, când îl depozitați sau când efectuați lucrări de întreținere. Asigurați-vă că comutatorul este oprit și că acumulatorul este îndepărtat. Operarea neașteptată a ferăstrăului electric cu lanț poate duce la vătămări corporale grave în cadrul îndepărtării acumulărilor de material sau al întreținerii.

Cauze și evitarea unui recul

Reculul poate apărea, atunci când vârful șinei de ghidare atinge un obiect sau dacă lemnul se îndoaie, iar lanțul ferăstrăului se blochează în fanta tăiată.

În unele cazuri, contactul cu vârful șinei poate provoca o reacție neașteptată în spate, șina de ghidare fiind lovită în sus și îndreptată spre operator.

Înțepenirea lantului ferăstrăului pe marginea superioară a șinei de ghidare poate împinge șina înapoi brusc în direcția operatorului.

Oricare dintre aceste reacții poate duce la pierderea controlului asupra ferăstrăului, ceea ce vă poate cauza niște vătămări grave. Nu vă bazați în exclusivitate pe dispozitivele de securitate montate pe ferăstrăul cu lanț. Ca utilizator al unui ferăstrău electric cu lanț, trebuie să luați diferite măsuri pentru a lucra fără accidente și fără vătămări corporale.

Un recul este urmarea unei utilizări greșite sau defectuoase a ferăstrăului electric cu lanț. Acesta poate fi prevenit prin măsurile de precauție adecvate, conform descrierii următoare:

a) Mențineți ferăstrăul fix cu ambele mâini, situație în care cuprindeți mânerele ferăstrăului electric cu lanț atât cu degetul mare, cât și cu celelalte dege- te. Aduceți corpul dvs și mâinile într-o poziție în care să puteți menține controlul în cazul apariției unui recul. Dacă sunt luate măsurile corespunzătoa- re, utilizatorul poate să controleze forțele de recul. Nu dați niciodată drumul la ferăstrăul cu lanț.
b) Evitați pozițiile anormale ale corpului și nu tăiați deasupra înălțimii umărului. Astfel este evitată o atingere accidentală a vârfului șinei și este menținut un control mai bun asupra ferăstrăului cu lanț în situații neașteptate.
c) Utilizați întotdeauna șinele de rezervă și lanțurile de ferăstrău prescrise de către producător. Utilizarea unor șine de schimb și lanțuri de ferăstrău greșite poate duce la ruperea lanțului ferăstrăului și/sau recul.

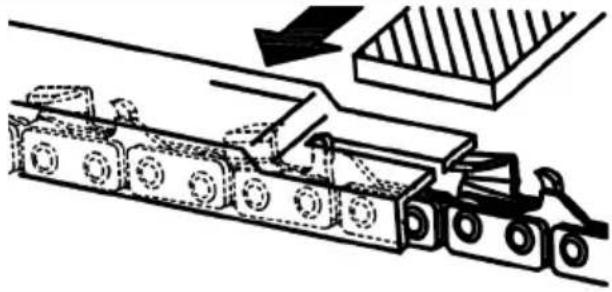

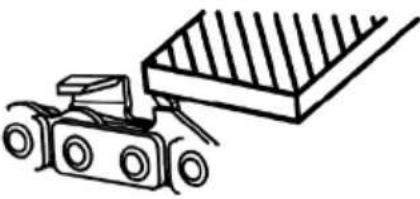

d) Respectați indicațiile producătorului referitoare la ascuțirea și întreținerea curentă a lantului ferăstrăului. Limitatoarele de profunzime reglate prea jos cresc tendința de recul.

Alte indicatii de securitate

• Urmati cu atenție instrucțiunile de întreținere, inspectie și service din acest manual de utilizare. Dispozitivele de protectie și piesele deteriorate trebuie să fie repa-rate sau înlocuite corespunzător în centrul nostru de service, dacă în manualul de utilizare nu este indicat altceva.
• Se recomandă ca un utilizator pentru prima dată să practice cel puțin tăierea buștenilor pe o capră de lu-cru sau un suport.
• Când tăiați în pantă, poziționați-vă întotdeauna deasupra trunchiului copacului. Pentru a menține controlul deplin în momentul „tăierii”, reduceți presiunea de contact spre sfârșitul tăieturii, fără a slăbi strângerea fermă a mânerelor produsului. Asigurați-vă că lanțul ferăstrăului nu atinge solul. După finalizarea tăierii, așteptați ca produsul să se oprească înainte de a scoate produsul acolo.

Opriti întotdeauna motorul produsului și extrageți acumulatorul înainte de a trece de la un copac la altul.

• Murdăria, pietrele, scoarța desprinsă, cuiele, clemele și sârma trebuie îndepărtate din copac.
• Nu utilizați accesorii care nu sunt recomandate de producător. Acest lucru poate duce la şoc electric sau incendiu.
• Utilizarea produsului este interzisă în caz de intempe- rii - Pericol de trăsnet!

Riscuri reziduale

Produsul este construit în conformitate cu tehnologia de ultimă oră și cu normele de siguranță recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• afectarea auzului, în cazul în care nu sunt purtate căștile antifonice necesare.

• Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și manualul de utilizare sunt respectate în totalitate.

• Utilizați produsul care este recomandat în acest manual de utilizare. Astfel veți obține performanțe optime a produsului dumneavoastră.

• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.

AVERTIZARE

Această sculă electrică generează pe parcursul funcțio- nării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoa- nelor cu implanturi medicale să consulte medicul și pro- ducătorul implantului medical înainte de a folosi scula electrică.

AVERTIZARE

În timpul lucrărilor mai lungi, pot apărea tulburări ale circulației la mâinile operatorului (sindromul degetelor albe) din cauza vibrațiilor.

Sindromul degetelor albe este o afectiune vasculară, în cazul căreia vasele mici de sânge produc crampe subite la degetele de la mâini și de la picioare. Zonele afectate nu mai sunt aprovizionate suficient cu sânge și arată astfel extrem de palide. Utilizarea frecventă a produ-selor cu vibrații poate provoca leziuni nervoase la persoanele a căror circulație sanguină este afectată (de exemplu, fumători, diabetici).

Dacă observați afectări neobișnuite, încetați imediat lu- crul și consultați un medic.

ATENTIE

Produsul face parte din seria 20V IXES și poate fi utilizat numai cu acumulatori din această serie. Acumulateorele se vor încărca numai cu încărcătoare pentru această serie. Acordati atenție în acest caz indicațiilor producătorului.

AVERTIZARE

Acordati atenție indicațiilor de securitate și indicațiilor privind încărcarea și utilizarea correctă, care sunt specificate în manualul de exploatare al accumulatorului și încărcătorului dumneavoastră din seria 20V IXES. O descriere detaliată privind procesul de încărcare și informații suplimentare găsiți în acest manual de operare separat.

6 Date tehnice

Ferăstrău cu lanț și acumulator BC-CS355Duo-X

Tensiunea dimensionată 40V (2x20V)

Turația motorului 30000 min

Curent motor 30 A

Curent de ralanti 6 A

Clasa de protecție IPX0

Viteză max. a lantului 15 m/s

Şină de ghidare 356 mm (14")

Lungime de tăiere utilizabilă	335 mm
Diviziunea lanțului	9,525 mm (0,375")
Grosimea verigii de acționare	1,27 mm (0,050")
Roată de lanț număr de dinți	6 dinți/9,525 mm(0,375")
Tipul lanțului ferăstrăului (premontat)	Kangxin3/8LP-53
Tipul șinei de ghidare (premontat)	KangxinAP14-53-507P
Rezervor/ulei de lanț	260 ml
Masă fără lamă și lanț(fără accumulator)	3,3 kg
Greutate cu lamă și lanț(fără accumulator)	3,8 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

Zgomot și vibrație

AVERTIZARE

Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul generat de mașină depășește 85 dB, vă rugăm ca dvs. și persoanele aflate în apropiere să purtați căști antifonice adecvate.

Valorile de zgomot și de vibrație au fost determinate corespunzător EN 62841-1 și EN 62841-4-1.

Valorile caracteristice de zgomot

Presiunea acustică L_pA	92,5 dB
Imprecizie de măsurare K_pA	3 dB
Putere sonoră L_WA	104,8 dB
Imprecizie de măsurare K_WA	3 dB

Valori ale vibrațiilor (leagăn mână-braț)

Vibratia an
Mâner frontal	4,2 m/s ^2
Mâner spate	4,61 m/s ^2
Factor de insecuritate la măsurare K	1,5 m/s ^2

Valoarea totală pentru vibrații și valorile indicate ale emisiilor de zgomot trebuie să fi fost măsurate conform unui procedeu de verificare standardizat și pot fi utilizate pentru compararea unei scule electrice cu alta.

Valoarea specificată a emisiilor de zgomot și valoarea totală a vibrațiilor specificate pot fi, de asemenea, utilizate pentru o evaluare preliminară a încărcăturii.

AVERTIZARE

Emisiile de zgomot și valoarea indicată a emisiilor de vibrații pot devia de la valorile specificate în timpul utilizării effective a sculei electrice, în funcție de modul în care aceasta este utilizată, în special de tipul de piesă de prelucrat.

Încercați să mențineți solicitarea cât mai redusă posibil. Măsuri exemplificative: limitarea timpului de lucru. Totodată, se vor lua în considerare componentele ciclului de exploatare (de ex. timpii în care scula electrică este deconectată și în care este conectată, însă funcționează fără sarcină).

7 Despachetare

AVERTIZARE

Produsul și materialele de ambalare nu sunt jucării pentru copii!

Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

• Deschideti ambalajul și scoateți cu precautie produsul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă produsul și accesoriiile prezintă deteriorări de la transport. Eventualele prejudicii trebuie semnalate companiei de transport, prin care a fost livrat produsul. Reclamațiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
• În cazul accesoriiilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.

8 Înainte de punerea în funcțiune

PERICOL

Pericol de vătămare!

Dacă se utilizează un produs asamblat necorespunzător, pot apărea vătămări corporale grave.

• Nu utilizati produsul până când nu este complet asamblat.
  – Înainte de fiecare utilizare, efectuați o inspectie vizuală pentru a verifica dacă produsul este complet și nu conține componente deteriorate sau uzate. Dispozitivele de siguranță și protectie trebuie să fie intacte.

AVERTIZARE

Pericol de vătămare!

Înaintea tuturor lucrărilor la scula electrică (de ex. întreținerea curentă, schimbarea sculei etc.), precum și la transportul și depozitarea acesteia, scoateți acumulatorul din scula electrică. În cazul acționării involuntare comutatorului de pornire/ oprire există pericol de vătămare.

AVERTIZARE

Risc de vătămare dacă manevrați lanțul de ferăstrău sau lama de lanț!

– Purtați mănuși anti-tăiere.

Indicatie:

• Un lanț de ferăstrău nou se alungește și trebuie să fie retensionat mai des. Verificați regulat după fiecare tăietură tensionarea lanțului și reglați-o.
• Utilizați numai lanțuri de ferăstrău și lame de lanț concepute pentru acest produs.

PRECAUTIE

Un lanț de ferăstrău asamblat incorect conduce la un comportament de tăiere necontrolat al produsului! La instalarea lanțului de ferăstrău, acordați atenție direcției de deplasare specificate!

- Asezați produsul pe o suprafață plană și nivelată.

8.1 Montarea lamei (8) și a lantului de ferăstrău (7) (Fig. 2)

Indicatie:

Poate fi necesar să încinați ferăstrăul cu lanț într-o parte, pentru a monta lanțul de ferăstrău.

1. Rotiți rola de întindere a lantului (9) în sens anterior, pentru a scoate capacul rotii de lant (10).

2. Aşezati lanțul ferăstrăului (7) într-o buclă, astfel încât marginile de tăiere să fie aliniate în sens orar. Pentru a alinia lanțul de ferăstrău (7), orientați simbolurile (săgetile) de pe lanțul de ferăstrău (7) sau de deasupra bolțului de ghidare (19).

3. Împingeti lanțul de ferăstrău (7) în canelura lamei (8).

4. Introduceți lama (8) pe bolțul de ghidare (19) și pe bolțul de distanțare (18). Ambele bolțuri de ghidare (19) și bolțul de distanțare (18) trebuie să se afle în slotul de pe lamă (8).

5. Ghidați lantul de ferăstrău (7) în jurul roții de lant (17) și verificați alinierea lantului de ferăstrău (7).

6. Trageți ușor de lamă (8) pentru a pretensiona ușor lanțul ferăstrăului (7).

7. Remontați capacul roții de lant (10). Asigurați-vă că capacul roții de lant (10) este așezat corect în nișa de pe carcasă.

8. Rotiți manual roata de întindere a lantului (9) în sens orar.

9. Verificați din nou locașul lantului de ferăstrău (7) și tensionați lantul de ferăstrău (7), conform descrierii de la 8.2.

8.2 Tensionarea lanțului ferăstrăului (7) (fig. 1)

AVERTIZARE

Risc de vătămare din cauza săririi lanțului de ferăstrău!

Un lanț de ferăstrău tensionat necorespunzător pot sări în timpul funcționării și poate cauza vătămări corporale.

• Verificați frecvent tensiunea lantului.
• Tensiunea lanțului este prea scăzută atunci când legăturile de transmisie ies din canelura de sub șina de ghidare.

• Dacă tensiunea lanțului este prea mică, strângeti din nou lanțul de ferăstrău în mod corespunzător.

• Rotiți roata întinzătorului lanțului (9) în sens orar, astfel încât lanțul de ferăstrău (7) să fie tensionat. Lanțul de ferăstrău (7) nu trebuie să atârne, dar trebuie să fie posibilă îndepărtarea a 1-2 milimetri din mijlocul lamei (8).

• Rotiți manual lanțul de ferăstrău (7) pentru a verifica dacă funcționează corect. Trebuie să alunece liber în lamă (8).

Tensionarea lanțului și lubrifierea lanțului afectează semnificativ durata de viață a lanțului de ferăstrău.

Lanțul ferăstrăului este tensionat corect dacă nu formea- ză săgeată la lamă și poate fi tras până la capăt cu mâna protejată de mănușă. La tragerea lanțului ferăstrăului cu o fortă de tracțiune de 9 N (aprox. 1 kg), între lanțul ferăs- trăului și lamă nu trebuie să fie o distanță mai mare de 2 mm.

Indicatie:

• Tensiunea unui lanț de ferăstrău nou trebuie verificată și reglată după câteva minute de lucru.
• Tensionarea lanțului de ferăstrău trebuie efectuată într-un loc curat, fără rumeguș și altele similare.
• Tensionarea corectă a lanțului de ferăstrău servește siguranței utilizatorului și reduce sau previne uzura și deteriorarea lanțului de ferăstrău.
• Recomandăm utilizatorului să verifice tensionarea lanțului înainte de prima începere a lucrului. Lanțul ferăstrăului este tensionat corect dacă nu formează săgeată pe partea inferioară a lamei și poate fi tras până la capăt cu mâna protejată de mănușă.
• Dacă lanțul ferăstrăului formează săgeată sau dispozitivul de tensionare cu arc este defect, adresați-vă unui atelier de specialitate.

ATENTIE

Când lucrați cu ferăstrăul, lanțul de ferăstrău se încălzește și se lârgește ușor. Această „extensie” poate f estimată în special pentru lanțurile de ferăstrău noi.

8.3 Umplere cu ulei pentru pânza de ferăstrău (Fig. 3)

PERICOL

Opriti întotdeauna produsul și lăsați motorul să se ră-cească, înainte de a adăuga ulei. Uleiul care se reversă poate crea un pericol de incendiu.

ATENTIE

Deteriorarea produsului!

Dacă produsul este utilizat fără ulei sau cu prea puțin ulei de motor sau cu ulei vechi, acest lucru poate duce la deteriorarea produsului.

• Umpleți cu ulei înainte de punerea în funcțiune. Produsul este furnizat fără ulei.
• Nu utilizati ulei vechi!
• Verificați nivelul uleiului de fiecare dată când schimbați bateria.

ATENTIE

Daune aduse mediului!

Uleiul scurs poate polua permanent mediul înconjurător. Lichidul este foarte toxic și poate duce rapid la poluarea apei.

• Umpleți / goliți uleiul numai pe suprafețe plane și fixe.
  – Folosiți un ștuț de umplere sau o pâlnie.
  – Colectați uleiul scurs într-un recipient adecvat.
  – Ştergeti imediat cu grijă uleiul vârsat și aruncați laveta în conformitate cu reglementările locale.
• Eliminați uleiul în conformitate cu reglementările locale.

Lanțul de ferăstrău este lubrifiant automat în timpul funcționării produsului. Pentru a lubrifia în mod adecvat lanțul de ferăstrău, trebuie să existe întotdeauna suficient ulei pentru pânza de ferăstrău în rezervorul de ulei. Verificați periodic cantitatea de ulei rămasă în rezervorul de ulei.

Indicatie:

• Capacul este dotat cu un dispozitiv de fixare.
• Umpleți ferăstrăul cu lanț numai cu ulei de lubrifiere a lanțului de calitate ecologică (conform RAI-UZ 48).

• Asigurați-vă că capacul rezervorului de ulei este atașat și închis înainte de a porni produsul.

• Deschideți rezervorul de ulei (14). Pentru aceasta, în-șurubați capacul rezervorului de ulei (14) în sens anti-orar.

• Pentru a preveni scurgerile de ulei, utilizati o pâlnie*.
• Umpleți cu grijă uleiul de lubrifiere a lantului până când se atinge marcajul superior al indicatorului de nivel al uleiului (13). Capacitatea rezervorului de ulei: max. 260 ml.
• Înşurubați capacul rezervorului de ulei (14) în sens orar pentru a închide rezervorul de ulei (14).
• Ştergeti imediat cu grijă uleiul vărsat, dacă e nevoie, și aruncați laveta* în conformitate cu reglementările locale.
• Pentru a verifica lubrifierea lamei de lanț, țineți produ- sul cu lanțul ferăstrăului deasupra unei file de hârtie și acționați funcționarea din plin timp de câteva secunde. Puteți vedea pe hârtie dacă lubrifierea lanțului funcțio- nează.

* = Nu este inclus în pachetul de livrare!

8.4 Introducerea/extragerea acumulatorilor (20) în/din locașul acumulatorului (4) (fig. 4)

PRECAUTIE

Pericol de vătămare!

Introduceți acumulatorul numai atunci când unealta cu accumulator este pregătită pentru utilizare.

Introducerea accumulatorului

1. Împingeți acumulatorii (20) în locașurile pentru acumulatorii (4). Acumulatorii (20) se fixează în poziție cu zgomot perceptibil.

Extragerea accumulatorului

1. Apăsați tasta de deblocare (21) a accumulatorilor (4) și extrageți accumulatorii (20) din locașul accumulatorului (4).

8.4.1 Indicatorul nivelului de încărcare (11) (Fig. 4)

Afişajul nivelului de încărcare (11) semnalizează nivelul de încărcare al accumulatorului (20).

Starea de încărcare a accumulatorului este afișată de aprinderea corpului de iluminat cu LED-uri corespunzător.

1. Apăsați butonul de pe indicatorul nivelului de încărcare (11) pentru a verifica starea încărcării.

3 LED-uri sunt aprinse Acumulatorul este completîncărcat

2 LED-uri sunt aprinse Acumulator încărcat partțial

1 LED este aprins Acumulatorul trebuie încăr-cat

8.5 Dispositive de siguranță (Fig. 1)

- Mâner spate (1) cu apărătoare de mână

– Protejează mâna de ramuri și crengi și în cazul să- ririi de pe lanț.

- Comutator pornit/oprit (2) cu oprire imediată a lanțului

– Când butonul pornit/oprit este eliberat, produsul se oprește imediat.

- Frână de lant/apărătoare de mână față (6)

- Dispozitivul de siguranță oprește imediat lanțul ferăstrăului, în cazul unui recul.

- Maneta poate fi acționată și manual.

- Protejează mâna stângă a operatorului atunci când alunecă de pe mânerul frontal.

• Lant de ferăstrău (7) cu recul redus

- Vă ajută să absorbiți reculul cu dispositive de siguranță special concepute.

• Piedică de pornire (12)

– Pentru a porni produsul, piedica anti-pornire trebuie deblocată.

• Opritor cu gheară (15)

- Creşte stabilitatea atunci când se fac tăieturi verticale și facilitează tăierea.

9 Operarea

Ferăstrăul cu lanț și acumulator este dotat cu un sistem de tensionare rapidă a lanțului. Lanțul de ferăstrău circumferențial este ghidat de o lamă (șină de ghidare). Un sistem automat de ulei asigură lubrifierea continuă a lanțului. Pentru a proteja utilizatorul, produsul este echipat cu diverse dispositive de protectie (consultați 8.5).

Consultați descrierile de mai jos pentru operarea pieselor de comandă.

ATENTIE

Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!

ATENTIE

Asigurați-vă că temperatura ambiantă nu depășește 50 °C în timpul lucrului și nu scade sub -20 °C.

ATENTIE

Produsul face parte din seria 20V IXES și poate fi utilizat numai cu acumulatori din această serie. Acumula-toarele se vor încărca numai cu încărcătoare pentru această serie. Acordați atenție în acest caz indicațiilor producătorului.

PERICOL

Pericol de vătămare!

Dacă produsul este blocat, nu încercați să scoateți produsul prin forță.

- Opriti motorul.

- Utilizați un braț cu manetă sau o pană, pentru a elibera produsul.

9.1 Frână de lant (Fig. 1, 5)

AVERTIZARE

Frâna de lanț trebuie să fie verificată înainte de fiecare punere în funcțiune.

Frâna de lanț frânează lanțul ferăstrăului imediat la un recul.

AVERTIZARE

Deteriorarea produsului!

O turație ridicată a motorului pe un interval lung de timp, la frâna de lanț blocată deteriorează motorul și sistemul de acționare a ferăstrăului cu lanț.

Dacă lanțul ferăstrăului se mișcă în continuare, contactați serviciul de asistență pentru clienti.

9.1.1 Activarea frânei de lant/apărătorii de mână față (6)

1. Înclinați frâna de lant/apărătoarea de mână din față (6) spre sabie (8).

9.1.2 Eliberarea frânei de lanț/apărătorii de mână față (6)

1. Trageți frâna de lanț/apărătoarea de mână față (6) spre mânerul frontal (5).

9.1.3 Verificarea frânei de lanț/apărătorii de mână față (6)

1. Eliberați frâna de lant/apărătoarea de mână față (6) conform descrierii din 9.1.2.
2. Tineți ferăstrăul electric cu lant cu ambele mâini.
3. Porniți ferăstrăul cu lanț conform 9.2 și apăsați comutatorul pornit/oprit (2).
4. Înclinați frâna de lanț/apărătoarea de mână din față (6) spre sabie (8). Lanțul de ferăstrău (7) trebuie să se oprească imediat! Dacă lanțul ferăstrăului se mișcă în continuare, produ- sul nu mai trebuie utilizat. Există riscul de vătămări corporale cauzate de lanțul de ferăstrău în mișcare. Contactați serviciul de relații cu clientii.

9.2 Pornirea/oprirea și exploatarea produsului (fig. 1, 3, 5)

AVERTIZARE

Risc de vătămare din cauza reculului!

- Nu utilizati niciodată produsul cu o mână!

Indicatie:

Când nu utilizați produsul, LED-ul de pe comutatorul principal rămâne aprins timp de 1 minut. Produsul este apoi oprit automat.

Indicatie:

Cu ajutorul comutatorului de pornire/oprire, puteți controla turația fără trepte. Cu cât apăsați mai mult comutatorul de pornire/oprire, cu atât turația este mai mare.

Pornirea

1. Verificați dacă există ulei pentru pânza de ferăstrău în rezervorul de ulei (14).
2. Trageți apărătoarea de lamă și lanț (16) de pe lamă (8).
3. Eliberati frâna de lant, conform descrierii din 9.1.2.
4. Tineți produsul cu mâna stângă de mânerul frontal (5) și cu mâna dreaptă de mânerul posterior (1). Degetele mari și restul degetelor trebuie să fie bine fixate pe mânere (1, 5).
5. Aduceți corpul dvs și mâinile într-o poziție în care să puteți mentine controlul în cazul aparitiei unui recul.
6. Apăsați comutatorul principal (3), până când LED-ul se aprinde.
7. Apăsați cu degetul mare piedica de pornire (12) la mânerul frontal (5).
8. Tineți apăsată piedica de pornire (12).
9. Pentru a porni produsul, apăsați comutatorul de pornire/ oprire (2).
10. Eliberați piedica de pornire (12).

Indicatie:

Nu este necesar să țineți apăsată piedica anti-pornire după pornirea produsului. Piedica anti-pornire este concepută pentru a împiedica pornirea accidentală a produsului.

Oprirea

1. Pentru oprire, eliberați comutatorul de pornire/ oprire (2).
2. Apăsați comutatorul principal (3), până când LED-ul nu mai este aprins.
3. Activati frâna de lant, conform descrierii din 9.1.1.
4. După fiecare lucrare cu produsul, atașați apărătoarea de lamă și lanț (16) din pachetul de livrare.

9.3 Protecția la suprasarcină

În cazul unei suprasolicitări a motorului, acesta se deconectează automat. După un timp de răcire (diferit), produ- sul poate fi conectat din nou.

10 Indicații de lucru

PERICOL

Pericol de vătămare!

Această secțiune acoperă tehnica de lucru de bază pentru manipularea produsului. Informațiile oferite aici nu înlocuiesc formarea și experiența îndelungată a unui specialist. Evitați orice lucrare pentru care nu sunteți suficient de calificat! Manipularea neatentă a produsului poate duce la răniri grave și chiar la deces!

PERICOL

Pericol de vătămare!

Lucrările de tăiere și doborâre, precum și toate lucrările în legătură cu acestea trebuie să fie executate numai de persoane instruite și școlarizate special.

Indicatii:

Asigurați-vă că produsul nu atinge nimic înainte de pornire.

Respectați prevederile specifice țării de utilizare pentru lucrări de doborâre și informați-vă la autoritățile de competența respectivă.

• Aveți în vedere, ca prin căderea ramurilor și copacilor să nu fie periclitat nimeni.
• În zonele de lucru trebuie să se afle numai persoanele necesare pentru lucrările de doborâre.
• Mentineți zona de lucru de la buștean liberă și ordonată, astfel încât este asigurată stabilitatea utilizatorilor.
• Mențineți căile de evacuare libere și ordonate, pentru a putea părăsi rapid zona de lucru.
• Nu executați lucrările de doborâre în condiții puternice de vânt, vreme nesatisfăcătoare sau condiții nesatisfăcătoare de vizibilitate.
• Mențineți-vă față de următorul post de lucru la o distanță de cel puțin 2 1/2 din lungimea de copac.
• Opriti motorul dacă ferăstrăul intră în contact cu un obiect străin. Verificați ferăstrăul și reparați-l, dacă este necesar.
• Protejati lanțul de ferăstrău împotriva murdăriei și a nisipului. Chiar și cantități mici de murdărie pot toci rapid lanțul de ferăstrău și pot crește riscul unei reacții de recul.

- Începeti să exersați prin tăierea de bușteni mai mici, pentru a obține o senzație pentru produsul dvs., înainte de a prelua sarcini mai difficile.

- Împingeți carcasa ferăstrăului electric cu lant pe trunchiul copacului, când începeti tăierea.

- Lăsați ferăstrăul să lucreze pentru dvs. Aplicați doar o ușoară presiune descendentă.

- Pentru a nu pierde controlul asupra produsului după ce lanțul de ferăstrău părăsește lemnul, nu aplicați presiune asupra ferăstrăului spre sfârșitul tăieturii.

- Nu tăiați lemne aflate la sol, resp. nu încercați să tăiați rădăcinile care ies din sol.

- Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și mențineți în permanență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.

- Aveți un control mai bun atunci când tăiați cu partea inferioară a lamei de lanț (cu un lanț de ferăstrău de tragere).

- Lanțul de ferăstrău nu trebuie să atingă solul sau orice alt obiect în timpul sau după tăiere.

- De asemenea, respectați măsurile de precauție împotriva reculului (consultați instrucțiunile de siguranță).

10.1 Atitudine corectă

PERICOL

Pericol de vătămare!

– Nu lucrați niciodată pe suprafețe instabile!
– Nu lucrați niciodată peste înălțimea umărului!
– Nu tăiați niciodată stând pe scară!
- Nu lucrați prea aplecat în față!
- Utilizați produsul numai în condiții meteorologice și de teren favorabile!
- Stati în siguranță pe podea cu ambele picioare.
- Tineți cont de obstacolele din zona de lucru.
– Tineți întotdeauna produsul cu ambele mâini atunci când lucrați!

10.2 Astfel veți tăia corect!

• Aplicați presiune uniformă pe produs, dar nu exercitați forță excesivă.
• Dacă este posibil, așezați produsul cu opritorul cu gheară pe ramura care urmează să fie tăiată.
• Nu lucrați niciodată fără opritorul cu gheară. Produsul poate tăia operatorul spre înainte.
• Folosiți opritorul cu gheară pentru tăierea trunchiurilor de copaci sau a crengilor groase.
• Utilizarea opritorului cu gheară sporește siguranța lucrului, reduce solicitarea personală în timpul lucrului, iar vibrațiile sunt reduse.
• Dacă a fost atins un corp străin. Verificați dacă există deteriorări la produs și efectuați reparațiile necesare, înainte de a reporni și de a lucra cu produsul. Dacă produsul începe să vibreze neobișnuit de puternic, este necesară o verificare imediată.

10.3 Tehnici de tăiere

10.3.1 Tăierea prin tragere

În această tehnică, partea inferioară a lamei de lanț este tăiată de sus în jos.

Lantul de ferăstrău împinge produsul înainte, departe de utilizator. Marginea frontală a produsului formează un suport care absoarbe forțele generate de tăierea trunchiului copacului. În cadrul tăierii prin tragere, utilizatorul are mult mai mult control asupra produsului și poate evita mai bine reculul.

10.3.2 Tăiere culisantă

PERICOL

Vătămări care pun în pericol viața!

Dacă lama de lanț este înclinată, produsul poate fi aruncat cu mare forță către utilizator.

Dacă utilizatorul nu echilibrează forța culisantă a lanțului de ferăstrău care împinge înapoi prin forța sa fizică, există riscul ca numai vârful lamei de lanț să intre în contact cu lemnul și să apară un recul.

În această tehnică, partea superioară a șinei de ghidare este tăiată de sus în jos.

Lantul de ferăstrău împinge produsul înapoi, departe de utilizator.

10.3.3 Tăiere la lungime

Tăierea la lungime este tăierea trunchiurilor de copaci doborâți în secțiuni mici. Dacă este posibil, trunchiul trebuie susținut și sprijinit de ramuri, grinzi sau pene.

• Utilizați întotdeauna ferăstrăul cu lanț numai pe o suprafață stabilă, pe sol sigur, stabil și plan. Un substrat alunecos sau suprafețele instabile pot să du- că la pierderea echilibrului sau la pierderea controlului asupra ferăstrăului cu lanț.
• Când tăiați în pantă, poziționați-vă întotdeauna deasupra ramurii. Asigurați-vă că lanțul ferăstrăului nu atinge solul. După finalizarea tăieturii, așteptați oprirea lanțului de ferăstrău înainte de a scoate produsul.
• Opriți întotdeauna motorul produsului înainte de a comuta de la o statie de lucru la alta.

10.3.3.1 Trunchiul este pe sol (Fig. 6)

• Lanțul de ferăstrău nu trebuie să atingă solul sau orice alt obiect în timpul sau după tăiere.
  • Tăiați trunchiul complet de sus.
• Dacă este posibil să rotiți trunchiul, tăiați-l la 2/3. Apoi întoarceți trunchiul și tăiați restul trunchiului de sus.

10.3.3.2 Trunchiul este susținut la un capăt (Fig. 7)

• Mai întâi, tâiați 1/3 din diametrul trunchiului de jos în sus (cu partea de sus a lamei) pentru a preveni aşchierea.
• Apoi, tăiați de sus în jos (cu partea inferioară a lamei) până la prima tăietură, pentru a evita blocarea.

10.3.3.3 Trunchiul este susținut la ambele capete (Fig. 8)

• Mai întâi, tăiați 1/3 din diametrul trunchiului de sus în jos (cu partea de jos a lamei).
• Apoi, tăiați de jos în sus (cu partea de sus a lamei), până când tăieturile se întâlnesc.

10.3.3.4 Tăierea pe o capră de lucru (Fig. 9)

1. Tineți ferm produsul cu ambele mâni și ghidați produ- sul în timpul tăierii în fața corpului.
2. Dacă trunchiul este tăiat, ghidați produsul pe partea dreaptă a corpului. Țineți brațul stâng cât mai drept posibil. Acordați atenție trunchiului care cade.
3. Asigurați-vă că trunchiul detașat nu reprezintă un pericol.
4. Atenție la picioare. Trunchiul tăiat poate provoca vătămări în timpul căderii.
5. Fiți atenți la faptul ca corpul dumneavoastră să fie în echilibru și să aveți o poziție sigură.

10.3.4 Elagaj (Fig. 10)

AVERTIZARE

Pericol de vătămare!

Multe accidente se întâmplă atunci în timpul elagajului.

1. Tineți produsul cu ambele mâini în fața corpului și ghidați produsul în timpul tăierii.
2. Nu vă aplecați prea mult în timpul funcționării.
3. Nu tăiați niciodată ramurile când stați pe trunchiul copacului.
4. Supravegheați zona de recul, atunci când ramurile sunt tensionate.

Curățarea de crengi este denumirea pentru îndepărtarea ramurilor și crengilor dintr-un copac.

• Îndepărtați ramurile de sprijin abia după ce au fost tăiate la lungime.
• Ramurile tensionate trebuie tăiate de jos în sus, pentru a preveni blocarea produsului.
• La tăierea crengilor mai groase, utilizați aceeași tehnică folosită la elagaj.
• Lucrați în partea stângă a trunchiului și cât mai aproape de produs posibil. Dacă este posibil, permiteți greutății produsului să se sprijine pe trunchi.
• Schimbați locația pentru a tăia ramuri dincolo de trunchi.
• Crengile ramificate sunt tăiate individual la lungime.
• În cadrul elagajului, lăsați ramuri mai mari orientate în jos care susțin arborele să stea mai întâi în picioare. Separați ramurile mai mici cu o tăietură.

10.3.5 Doborârea unui copac (Fig. 11, 12)

PERICOL

Pericol de vătămare!

Lucrările de tăiere și doborâre, precum și toate lucrările în legătură cu acestea trebuie să fie executate numai de persoane instruite și școlarizate special.

PERICOL

Este nevoie de multă experiență pentru a doborî copaci. Doborâți copaci numai dacă puteți manipula în siguranță produsul. Nu utilizați produsul dacă vă simții nesigur.

PERICOL

Vătămări care pun în pericol viața!

– Nu tăiați niciodată trunchiul copacului complet!
– La doborâre, stați doar în lateralul copacului care urmează a fi doborât!

PERICOL

Nu doborâți un copac dacă există un vânt puternic sau schimbător, dacă există riscul de deteriorare a proprietății sau dacă copacul ar putea lovi liniile electrice.

• Asigurați-vă că nu există persoane sau animale în apropierea zonei de lucru. Distanța de siguranță dintre arborele care urmează să fie doborât și cel mai apropiat loc de muncă trebuie să fie de 2 1/2 de lungimi de copac.
• Aveți grijă la direcția de doborâre: Utilizatorul trebuie să se poată deplasa în siguranță în apropierea copacului doborât, pentru a putea tăia copacul la lungime și a-l fasona cu ușurință. Evitați ca arborele doborât să se încurse într-un alt copac. Observați direcția naturală de cădere, care depinde de înclinația și curbura copacului, direcția vântului și numărul de ramuri.
• Copacii mici cu un diametru de 15-18 cm pot fi, de obicei, tăiați cu o tăietură.
• Când tăiați în pantă, poziționați-vă întotdeauna deasupra ramurii. Asigurați-vă că lanțul ferăstrăului nu atinge solul. După finalizarea tăieturii, așteptați oprirea lanțului de ferăstrău înainte de a scoate produsul.
• Murdăria, pietrele, scoarța desprinsă, cuiele, clemele și sârma trebuie îndepărtate din copac.

Fasonare:

- Îndepărtați ramurile care atârnă în jos, făcând tăietura deasupra ramurii. Nu fasonați niciodată mai sus decât înălțimea umărului.

Zona de evacuare:

- Îndepărtați subarboretul din jurul copacului pentru a asigura o ușoară retragere. Zona de evacuare trebuie să fie decalată cu aproximativ 45° în spatele direcției planificate de cădere.

Tăiați crestătura de cădere:

• Aplicați o crestătură de cădere în direcția în care doriți ca arborele să cadă.
• Începeti cu sectiunea orizontală inferioară.
• Adâncimea de tăiere trebuie să fie de aproximativ 1/3 din diametrul tijei. Acest lucru împiedică prinderea lantului de ferăstrău sau a șinei de ghidare la realizarea celei de-a doua tăieturi cu crestătură.
• Acum, faceți o täietură oblică de ferăstrău cu un unghi de täiere de aproximativ 45°, de sus, care corespunde exact täieturii de ferăstrău inferioare.

PERICOL

Nu călcați niciodată în fața unui copac care este crestat.

Tăietură de doborâre:

• Efectuați tăietura de doborâre de pe cealaltă parte a trunchiului, în timp ce stați în stânga trunchiului copacului și tăiați cu un lanț de ferăstrău de tragere.
• Tăietura trebuie să fie orizontală cu cel puțin 5 cm deasupra crestăturii orizontale.
• Ar trebui să fie atât de adânc încât distanța până la linia de tăiere a crestăturilor să fie de cel puțin 1/10 din diametrul trunchiului.
• Partea netăiată a trunchiului este denumită muchie (linie de doborâre).
  Muchia împiedică arborele să se rotească și să cadă în direcția greșită. Nu tăiați muchia.
• Pe măsură ce tăietura se apropie de muchie, copacul ar trebui să înceapă să cadă.
• Dacă se arată că arborele nu poate cădea în direcția dorită sau nu se poate înclina înapoi și lanțul de ferăstrău este blocat, întrerupeți tăietura de doborâre și utilizați pene din lemn, plastic sau aluminiu pentru a deschide tăietura și pentru ghidarea arborelui în linia de cădere dorită.
• Dacă diametrul trunchiului este mai mare decât lungimea lamei, efectuați două tăieturi.
• După efectuarea tăieturii de doborâre, copacul cade singur sau cu ajutorul penei sau a levierului.

PERICOL

Imediat ce copacul începe să cadă, trageți produsul din tăietură, opriți motorul, depozitați produsul și părăsiți locul de muncă prin calea de retragere.

Tineți cont de ramurile care cad și evitați împiedicarea.

10.3.6 Eliberarea unui ferăstrău cu lanț înțepenit

Dacă ferăstrăul electric cu lanț se blochează în timpul tă- ieri, procedați astfel:

1. Opriți ferăstrăul electric cu lant și asigurați-l spre interiorul trunchiului copacului (adică spre trunchiul de copac) sau la o frânghie separată pentru unelte.
2. Scoateți ferăstrăul electric cu lant din crestătură în timp ce ridicati creanga atât cât este necesar.
3. Dacă este necesar, folosiți un ferăstrău manual sau un al doilea ferăstrău cu lant pentru a slăbi ferăstrăul cu lant blocat, tăind la cel puțin 30 cm distanță de acesta.

Indiferent dacă se folosește un ferăstrău manual sau un fierăstrău cu lanț pentru a elibera un fierăstrăul cu lanț prins, täieturile pentru eliberarea acestuia trebuie făcute întotdeauna în exterior (spre vârfurile crengilor), astfel încât fierăstrăul cu lanț să nu fie luat cu părțile tăiate și să complice și mai mult situația.

10.4 După utilizare

• Opriti intotdeauna produsul înainte de a-l plasa și așteptați până când produsul s-a oprit.
• Îndepărtați accumulatorul.
• Puneti apărătoarea lamei și a lantului pe lamă.
• Activati frâna lanțului.
  • Lăsați produsul să se răcească.

11 Curățarea

AVERTIZARE

Dispuneti unui atelier de specialitate efectuarea lucrărilor de reparații și întreținere curență care nu sunt descrise în acest manual de utilizare. Utilizați numai piese de schimb originale.

Există pericol de accident! În toate cazurile, executați lucrările de întreținere curentă și de curățare cu acumulatorul scos.

Există pericol de vătămare! Lăsați produsul să se răcească înaintea tuturor lucrărilor de întreținere curentă și curățare. Elementele motorului sunt fierbinti.

Există pericol de vătămare și de provocare a arsurilor!

Produsul poate porni pe neașteptate, ceea ce poate du-ce la vătămări.

• Îndepărtați accumulatorul.
  – Lăsați produsul să se răcească.
• Extrageti scula de lucru.

AVERTIZARE

Risc de vătămare dacă manevrați lanțul de ferăstrău sau lama de lanț!

- Purtatii mănuși anti-tăiere.

1. Vă recomandăm să curățați produsul imediat după fiecare utilizare.
2. Pentru a curăța lanțul de ferăstrău, utilizați o pensulă sau o perie de mână și nu utilizați lichide.
3. Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.
4. Dacă este necesar, curățați mânerele cu o cârpă umedă, spălată cu apă cu săpun.
5. Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și murdărie. Frecați produsul cu o lavetă curată* sau suflați cu aer comprimat* la presiune scăzută. Vă recomandăm să curățați produsul imediat după fiecare utilizare.
6. Orificiile de ventilatie trebuie să fie întotdeauna libere.
7. Nu folosiți agenti de curățare sau solventi; aceștia ar putea ataca părțile din plastic ale produsului. Aveți grijă să nu poată pătrundă apă în interiorul produsului.
8. Curățați canelura lamei cu ajutorul unei pensule sau cu aer comprimat.
9. Curățați roata de lant și dispozitivul de tensionare cu arc.

12 Întreținerea curentă

Indicatii:

Întrețineți produsul cu atenție. Verificați dacă piesele mobile funcționează corect și nu se blochează, dacă piesele sunt rupte sau deteriorate în așa fel încât funcția produsului este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea produsului.

Aşezati produsul pe o suprafață plană și nivelată.

12.1 Verificarea roții de Iant (17) (Fig. 2)

1. Rotiți rola de întindere a lantului (9) în sens antiorar, pentru a slăbi tensiunea lantului și pentru a scoate capacul rotii de lant (10)
2. Scoateți lama (8) și lanțul de ferăstrău (7).
3. Verificați urmele de rulaj la roata de lant (17) cu un calibru-etalon (nu este inclus în pachetul de livrare).
4. Dacă urmele de rulaj sunt mai adânci de a=0,5 mm, nu utilizați produsul și consultați un distribuitor specializat. Roata de Ianț (17) trebuie înlocuită.

12.2 Verificarea lamei (8) (Fig. 2)

1. Rotiți rola de întindere a lantului (9) în sens antiorar, pentru a slăbi tensiunea lantului și pentru a scoate capacul rotii de lant (10).
2. Scoateți lama (8) și lanțul de ferăstrău (7).
3. Măsurați adâncimea canelurii lamei (8) cu rigla de măsură a unui calibru tip pilă (nu este inclus în pachetul de livrare).
4. Lama (8) trebuie înlocuită dacă se aplică una dintre următoarele:
   – Lama este distrusă.
5. Adâncimea măsurată a canelurii este mai mică decât adâncimea minimă a lamei (4 mm).
   – Canelura lamei este îngustă sau întinsă.

12.3 Schimbarea lamei (8) (Fig. 2)

1. Rotiți rola de întindere a lantului (9) în sens antiorar, pentru a slăbi tensiunea lantului și pentru a scoate capacul roții de lant (10).
2. Scoateți lama (8) și lanțul de ferăstrău (7). Mentineți lama (8) pivotată în sus la un unghi de aprox. 45 de grade, în scopul demontării, pentru a putea îndepărta mai ușor lanțul de ferăstrău (7) din canelura lamei (8).
3. Schimbați lama (8) și montați lama (8) și lanțul ferăstrăului (7) conform descrierii de la 8.1.

12.4 Schimbarea lanțului ferăstrăului (7) și efectuarea rodajului (fig. 2)

PERICOL

Pot apărea vătămări grave din cauza ruperii sau desprinderii lantului de ferăstrău!

– Nu atașați niciodată un lanț de ferăstrău nou la un pinion uzat al lanțului de ferăstrău sau la o șină de ghidare deteriorată sau uzată. Lanțul de ferăstrău poate sări sau se poate crăpa.

• Utilizați numai lanțuri de ferăstrău și lame de lanț concepute pentru acest produs.

• Înainte de a schimba lanțul de ferăstrău, curățați canelura lamei de lanț, deoarece lanțul de ferăstrău poate sări din șină dacă există depuneri de murdărie. Depunerile pot aspira, de asemenea, uleiul pentru pânza de ferăstrău. Rezultatul ar fi că uleiul pentru pânza de ferăstrău nu ajunge la partea inferioară a șinei sau ajunge doar într-o cantitate mică, iar lubrifierea este redusă.

• Rotiți rola de întindere a lantului (9) în sens antiorar, pentru a slăbi tensiunea lantului și pentru a scoate capacul roții de lant (10).

• Scoateți lama (8) și lanțul de ferăstrău (7).

• Aşezatii lanțul ferăstrăului (7) într-o buclă, astfel încât marginile de tăiere să fie aliniate în sens orar. Pentru a alinia lanțul de ferăstrău (7), orientați simbolurile (săgetile) de pe lanțul de ferăstrău (7) sau de deasupra bolțului de ghidare (19).

• Împingeti lantul de ferăstrău (7) în canelura lamei (8).

• Introduceți lama (8) pe bolțul de ghidare (19) și pe bolțul de distanțare (18). Ambele bolțuri de ghidare (19) și bolțul de distanțare (18) trebuie să se afle în slotul de pe lamă (8).

• Ghidați lantul de ferăstrău (7) în jurul roții de lant (17) și verificați alinierea lantului de ferăstrău (7).

• Remontați capacul roții de lanț (10). Asigurați-vă că capacul roții de lanț (10) este așezat corect în nișa de pe carcasă.

• Rotiți manual roata de întindere a lantului (9) în sens orar.

• Verificați din nou locașul lanțului de ferăstrău (7) și tensionați lanțul de ferăstrău (7), conform descrierii de la 8.2.

Indicatie:

Cu un lanț de ferăstrău nou, forța de tensionare scade după un timp. Prin urmare, trebuie să strângeti din nou lanțul de ferăstrău după primele 5 tăieturi, cel târziu după un timp de tăiere de 10 minute.

12.5 Ascuțirea lantului de ferăstrău (7)

AVERTIZARE

Risc crescut de accidente din cauza unui lanț de ferăstrău ascuțit incorrect!

Abaterile de la dimensiunile geometriei de tăiere în timpul ascuțirii cresc riscul de recul al produsului.

- Dispuneți ascuțirea lantului de ferăstrău de către un specialist.

Lanțul de ferăstrău poate fi refăcut la un atelier specializat autorizat. Nu încercați să ascuțiți singur lanțul de ferăstrău, decât dacă aveți unealta corespunzătoare și experiența necesară.

PRECAUTIE

Sunt necesare unelte speciale pentru a ascuți lanțul de ferăstrău, asigurându-se că sculele de tăiere sunt ascuțite la unghiul și adâncimea corecte.

După ascuțire, toate legăturile de tăiere trebuie să aibă aceeași lățime și lungime.

Indicatii:

Un lanț de ferăstrău ascuțit asigură performanțe optime de tăiere. Taie fără efort lemnul și lasă în urmă așchii mari, lungi de lemn.

Un lanț de ferăstrău este tocit dacă trebuie să împingeți echipamentul de tăiere în lemn, iar așchiile de lemn sunt foarte mici. Cu un lanț de ferăstrău foarte tocit, nu se produc așchii, ci doar praf de lemn.

12.5.1 Instructiuni de ascuțire a ferăstrăului cu lant

Tipul lanțului ferăs-trăului	Diametrul pilei Unghi superior Unghi inferior Unghi de îndinare superior (55°)				Măsurare standard a adâncimii
		Unghi de rotație și prindere	Unghiul de înlina-tie și prindere	Unghi lateral
21PBX aprox.	4,8 mm 30° 10° 85° 0,64 mm
Limitator de reglare a adâncimii Pilă

13 Depozitare și transport

Depozitați produsul și accesoriiile acestuia într-un loc întunecos, uscat și ferit de îngheț și inaccesibil pentru copii.

Temperatura optimă de depozitare se situează între 5°C și 30°C.

Păstrați produsul în ambalajul original.

Acoperiți aparatul pentru a-l proteja de praf sau umiditate.

Păstrați manual de utilizare împreună cu produsul.

- Utilizați apărătoarea de lant la transport și depozitare.

13.1 Pregătirea pentru depozitare

1. Montați apărătoarea lantului de ferăstrău.
2. Îndepărtati accumulatorul.
3. Goliți produsul complet.
4. Curățați și verificați produsul privind deteriorările.

13.2 Transport

AVERTIZARE

Pericol de vătămare!

Înaintea tuturor lucrărilor la scula electrică (de ex. întreținerea curentă, schimbarea sculei etc.), precum și la transportul și depozitarea acesteia, scoateți acumulatorul din scula electrică. În cazul acționării involuntare comutatorului de pornire/ oprire există pericol de vătămare.

• Produsul poate fi transportat numai cu ajutorul mâne- rului prevăzut.
• Asigurați produsul împotriva alunecării și înclinării.

14 Reparație și comandă pentru piese de schimb

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

ATENTIE

Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.

Contactați un punct de serviciu pentru clienți sau un specialist autorizat. Același lucru se aplică și pentru accesorii.

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

14.1 Comandă pentru piese de schimb

La comanda pentru piese de schimb, trebuie furnizate ur- mătoarele informații:

• Notatie model
• Număr articol
• Datele de pe plăcuța de fabricație

Acumulator SBP2.0 nr. articol: 7909201708

Acumulator SBP4.0 nr. articol: 7909201709

Încărcător SBC2.4A nr. articol: 7909201710

Încărcător SBC4.5A nr. articol: 7909201711

Încărcător SDBC2.4A nr. articol: 7909201712

Încărcător SDBC4.5A nr. articol: 7909201713

Kit de pornire SBSK2.0 nr. articol: 7909201720

Kit de pornire SBSK4.0 nr. articol: 7909201721

15 Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de şterge-rea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.

• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale)

• Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitori sunt obligați să primească produsele spre a fi co- lectate sau dacă oferă în mod voluntar acest serviciu.
• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

• Puteți afla care sunt condițiile suplimentare de co- lectare ale producătorului și distribuitorului la serviciul de asistență a clientilor respectiv.

• În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clientilor al producătorului.

• Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

Indicații referitoare la acumulatoarele Li-ion

Demontarea accumulatorului înainte de eliminarea ca deșeu a aparatului!

• Nu aruncați accumulatorul în gunoiul menajer, în foc (pericol de explozie) sau în apă. Acumulatoarele deteriorate pot dăuna mediului înconjurător și sănătății dvs., dacă se scurg aburi sau lichide toxice.
• Acumulatorii defecti sau consumați trebuie reciclati conform directivei 2023/1542/CE.
• Predați aparatul și încărcătorul la un centru de recicla-re. Piesele uzate din plastic și metal pot fi colectate selectiv și predate spre a fi revalorificate.
• Eliminați ca deșeu accumulatorii în stare descărcată. Vă recomandăm să acoperiți polii cu o bandă adezivă pentru protecție împotriva unui scurtcircuit. Nu deschi-deți accumulatorul.

- Eliminați acumulatorii în conformitate cu reglementăriile locale. Predați acumulatorii către un punct de colectare a bateriilor vechi, unde acestea pot fi redirecționate pentru a fi revalorificate în mod ecologic. În acest sens, consultați-vă cu firma locală de colectare a gu-noiului menajer.

16 Remedierea avariilor

Defecțiune Cauza posibilă Remediere
Produsul nu poate fi pornit. Puterea acumulatorului este prea mică. Încărcați acumulatorul.
Performanță nesatisfăcătoare de tăiere.	Lanțul de ferăstrău este instalat inco-rect.	Instalați corect lanțul de ferăstrău.
	Lanțul de ferăstrău este tocit. Solicitați ascuțirea lanțului de ferăstrău de către un specialist sau înlocuiti lanțul de ferăstrău.
	Tensiunea lanțului este insuficientă. Verificați lanțul de ferăstrău. Dacă este necesar, strângeți lanțul de ferăstrău.
Produsul funcționează greu/lanțul de ferăstrău sare.	Tensiunea lanțului este insuficientă. Verificați lanțul de ferăstrău. Dacă este necesar, strângeți lanțul de ferăstrău.
Lanțul devine fierbinte, se dezvoltă fum în timpul tăierii decolorarea șinei.	Prea puțin ulei pentru pânza de ferăstrău.	Verificați sistemul automat de ulei. Dacă este necesar, completați cu ulei pentru pânza de ferăstrău.
Vibrație neobișnuită Șina de ghidare este slăbită. Verificați stabilitatea șinei de ghidare.

17 Condiții de garanție comercială - Scheppach seria 20V IXES

Dată revizie 25.04.2024

Stimată clientă, stimate client,

Produsele noastre sunt supuse unui controlul strict al cali- tății. În cazul în care totuși un produs nu funcționează co- rect, regretăm foarte mult acest lucru și vă rugăm să vă adresați departamentului nostru de service la adresa indi- cată mai jos. De asemenea, vă stăm cu plăcere la dispo- ziție și telefonic prin intermediul numărului departamentu- lui de service. Indicațiile următoare au scopul de a asigu- ra procesarea și decontarea fără probleme în cazul apari- ției unor prejudicii.

În ceea ce privește punerea în vigoare a drepturilor de garanție comercială, sunt valabile următoarele prevederi:

1. Aceste condiții de garanție comercială reglementează serviciile noastre suplimentare de garanție comercială ale producătorului pentru cumpărătorii (consumatori finali privați) de produse noi. Drepturile de garanție legală nu sunt afectate de această garanție comercială. Pentru acestea este răspunzător comerciantul de la care ați achiziționat produsul.
2. Serviciul de garanție comercială al producătorului acoperă exclusiv deficientele unui produs nou achiziționat de dumneavoastră care sunt cauzate de un defect de material sau de fabricație. În cazul în care apar defecte de material sau de fabricație în timpul perioadei de garanție comercială, producătorul, în calitate de garant, va furniza unul dintre următoarele servicii la alegerea sa în cadrul acestei garanții comerciale:

– Reparația gratuită a produsului
- Înlocuirea gratuită a produsului cu un articol de calitate echivalentă (dacă este necesar, de asemenea, înlocuirea cu un model mai recent în cazul în care produsul inițial nu mai este disponibil).

Produsele sau piesele înlocuite vor deveni proprietatea noastră. Vă rugăm să aveți în vedere că, conform cu destinația, produsele noastre nu au fost concepute pentru utilizarea în domeniul de industrie mică, meșteșugăresc sau profesional. Prin urmare, un caz de garanție comercială nu apare dacă produsul a fost utilizat în întreprinderi de industrie mică, meșteșugărești sau industriale în perioada de garanție comercială sau dacă a fost expus unei solicitări echivalente.

3. De la serviciile noastre de garanție comercială sunt exceptate:

• Prejudicii la produs cauzate de nerespectarea manualului de montaj, instalarea neconformă cu prescripțiile, nerespectarea manualului de utilizare (de ex. conectarea la o tensiune a rețelei sau la un tip de curent greșit), respectiv a dispozițiilor de întreținere curentă și de securitate sau prin utilizarea produsului în condiții de mediu inadecvate, precum și prin îngrijirea și întreținerea curentă defici-tară.
• Prejudicii la produs cauzate de aplicații abuzive sau improprii (ca de ex. suprasolicitarea produsului sau utilizarea de scule, respectiv accesorii neavizate), pătrunderea corpurilor străine în produs

(ca de ex. nisip, pietre sau praf), deteriorări de la transport, utilizarea forței sau influențe externe (ca de ex. prejudicii prin cădere).

• Prejudicii la produs sau la piese ale produsului cauzate de o uzură normală, obișnuită (din cauza condițiilor de funcționare) sau de altă uzură naturală, precum și prejudicii și/sau uzura pieselor de uzură.
• Deficiențe la produs cauzate de utilizarea de accesorii, piese suplimentare sau piese de schimb care nu sunt piese originale sau care nu sunt utilizate conform destinației.
  – Produse la care au fost efectuate schimbări sau modificări.
• Abateri minore de la conformația nominală care sunt irelevante pentru valoarea și utilizabilitatea produsului.
  – Produse la care au fost efectuate reparații abuzive sau reparații, în special de către o terță persoană neautorizată.
  – Dacă identificatorul de la produs, respectiv informațiile de identificare ale produsului (eticheta adezivă a mașinii) lipsesc sau sunt ilizibile.
  – Produse care sunt foarte murdare și, prin urmare, sunt respinse de personalul de service.

• Drepturile de despăgubire, precum și daunele indirecte sunt, în general, excluse de aceste servicii de garanție comercială.

• Perioada de garanție comercială este în mod normal de 5 ani (12 luni în cazul bateriilor / accumulatorilor) și începe de la data achiziției produsului. Determinantă este data de pe dovada originală a achiziției. Drepturile de garanție comercială trebuie revendicate imediat după luarea la cunoștință a acestora. Înaintarea unor pretenții de garanție pentru produs după expirarea perioadei de garanție este exclusă. Reparația sau schimbarea produsului nu duce nici la o prelungire a perioadei de garanție comercială, nici la reluarea unei noi perioade de garanție comercială din cauza acestei prestații pentru produs sau pentru eventualele piese de schimb încorporate. Acest lucru este valabil și pentru intervenția unui centru de service local. O condiție prealabilă pentru solicitarea serviciului de garanție comercială este ca producătorul, în calitate de garant, să aibă posibilitatea de a examina cazul de garanție comercială prin trimiterea produsului la cererea producătorului. Se va avea în vedere evitarea deteriorărilor în timpul transportului prin utilizarea unui ambalaj corespunzător. Produsul în cauză trebuie să fie prezentat sau trimis la centrul de servicii pentru clienți în stare curată, împreună cu o copie a dovezii de achiziție, care conține detalii privind data achiziției și notația produsului. În cazul în care un produs este trimis incomplet, fără pachetul complet de livrare, valoarea accesoriiilor lipsă va fi luată în considerare / dedusă dacă produsul este înlocuit sau se efectuează o restituire. Produsele parțial sau complet dezasamblate nu pot fi considerate caz de garanție comercială. În cazul unei reclamații nejustificate, respectiv în afara perioadei de garanție comercială, cumpărătorul va suporta, în general, costurile de transport și riscul de transport. Vă rugăm să raportați în prealabil cazul de garanție comercială la punctul de service (a se vedea mai jos). Ca regulă generală, se convine ca produsul defect, însoțit de o scurtă descriere a defecti-unii, să fie trimis înapoi la adresa de service specificată mai jos prin returnare organizată sau - în cazul unei reparații în afara perioadei de garanție comercială - cu o taxă poștală suficientă, cu respectarea directivelor de ambalare și expediere corespunzătoare. Vă rugăm să aveți în vedere că, din motive de securitate, produsul dumneavoastră (în funcție de model) nu trebuie să conțină niciun fel de substanțe consumabile. Produsul expediat la centrul nostru de service trebuie să fie ambalat astfel încât să fie evitate deteriorările la produsul reclamat în timpul transportului. După finalizarea reparației / înlocuirii, vă vom returna produsul gratuit. Dacă produsele nu pot fi reparate sau înlocuite, o sumă de bani până la prețul de achiziție al produsului care prezintă deficiențe poate fi rambursată la aprecierea noastră, luând în considerare o deducere pentru uzură. Aceste servicii de garanție comercială sunt valabile numai în favoarea primului cumpărător privat și nu sunt transferabile sau cesionabile.

• Prelungirea perioadei de garanție comercială la 10 ani: Scheppach oferă o prelungire suplimentară a garanției comerciale de 5 ani pentru produsele din seria Scheppach 20V. În acest fel, perioada de garanție comercială pentru aceste produse este de 10 ani. Exceptate sunt bateriile / accumulatorii, încărcătoarele și accesoriiile. Puteți beneficia de această prelungire suplimentară a garanției comerciale înregistrând produ- sul dumneavoastră Scheppach din această gamă onli- ne la https://garantie.scheppach.com în termen de 30 de zile de la data achiziției. După înregistrarea online în mod reușit veți primi confirmarea pentru prelungirea perioadei de garanție comercială aferentă articolului.

• Pentru punerea în vigoare a dreptului dumneavoastră de garanție comercială vă rugăm să luați legătu-ra cu centrul nostru de service.

Vă rugăm să utilizati de preferință formularul nostru de pe pagina noastră de internet: https://www.scheppach.com/de/service

Vă rugăm să nu ne trimiteți niciun produs fără să contactați și să vă înregistrați în prealabil la centrul nostru de service.

Contactul inițial cu centrul nostru de service este o condiție prealabilă obligatorie pentru solicitarea acestor angajamente de garanție comercială. Drepturile de garanție comercială trebuie revendicate înainte de expirarea termenului de garanție comercială, în interval de 14 zile de la constatarea deficienței. Pentru aceasta este necesară dovada de achiziție originală și, dacă este cazul, confirmarea prelungirii garanției comerciale aferentă articolului.

1. Timpul de procesare - de regulă, procesăm reclamațiile în interval de 14 zile de la primirea lor la centrul nostru de service. Dacă, în cazuri de excepție, timpul de procesare menționat va fi depășit, vă vom informa la timp.
2. Piese de uzură - piese de uzură sunt: a) baterii / acumulatori atașate și/ sau încorporate, din pachetul de livrare, precum și b) toate piesele de uzură în funcție de model (printre altele curele, pânze de ferăstrău, scule de lucru, discuri de rectificat, filtre, perii de cărbune etc., a se vedea manualul de utilizare). Bateriile,

respectiv acumulatorii care sunt complet descărcați sau deteriorați la carcasă și/sau la bornele bateriei sunt excluse de la serviciul de garanție comercială.

1. Estimarea costurilor - reparăm produse care nu sunt sau nu mai sunt acoperite de garanția comercială contra cost. La cererea centrului nostru de service, puteți trimite aparatele defecte pentru o estimare a costurilor și, dacă este necesar, puteți da centrului de service aprobarea în scris pentru reparație (prin poștă, e-mail). Fără aprobarea pentru reparație nu se continuă procesarea.

Condițiile de garanție comercială sunt valabile numai în versiunea actuală la momentul reclamației și, după caz, pot fi vizualizate pe pagina noastră de internet (www.scheppach.com). În caz de traduceri, determinantă este întotdeauna versiunea în limba germană.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Germania)

Telefon: [phone] ·

E-Mail: [e-mail]

Internet: https://www.scheppach.com

Ne rezervăm dreptul de a aduce modificări acestor condiții de garanție în orice moment, fără notificare prealabilă.

18 Declaratie de conformitate UE

Traducerea declarației de conformitate originale

Producător:

Scheppach GmbH

Declarăm pe proprie răspundere că produsul descris aici coincide cu directivele și normele în vigoare.

Marcă: SCHEPPACH

Notatie art.: FERÄSTRÄU CU LANT ŞI ACUMULATOR - BC-CS355Duo-X

Nr. art. 5910309900

Directive UE:

2014/30/UE, 2006/42/CE, 2000/14/CE_2005/88/CE, 2011/65/UE*

* Obiectul declarației descris mai sus îndeplinește prescriptiile directivei 2011/65/UE a Parlamentului European și a Consiliului din 8 lunie 2011 asupra limitării utilizării anumitor substanțe periculoase în aparatele electrice și electronice.

2006/42/CE - Anexa IV

Organismul notificat: Organism de certificare TÜV SÜD Product Service GmbH, Ridlerstraße 65, 80339 München, Germania

Număr: 0123

Numărul certificatului: M6A 011284 0420 Rev. 00

2000/14/CE_2005/88/CE - Anexa: V

Nivel de putere acustică 108 dB

garantat (L _wA ):

Nivelul de putere acustică 104,8 dB

măsurat (LWA):

Norme aplicate:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Împuternicit pentru documentație:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
