BRUGSANVISNING BC-CS355Duo-X SCHEPPACH

DK Batteridrevet kædesav | Oversættelse af den originale driftsvejledning.... 336

5 Säkerhetsanvisningar

1 Indledning.... 336
2 Produktbeskrivelse (fig. 1).... 337
3 Leveringsomfang (fig. 1) 337
4 Tilsigtet brug.... 337
5 Sikkerhedsforskrifter 338
6 Tekniske data.... 341
7 Udpakning.... 341
8 Før ibrugtagning.... 341
9 Betjening 343
10 Arbejdsinstrukser 344
11 Rengøring 347
12 Vedligeholdelse.... 348
13 Opbevaring og transport 349
14 Reparation og reservedelsbestilling.... 350
15 Bortskaffelse og genanvendelse.... 350
16 Afhjælpning af fejl.... 351
17 Garantivilkår – Scheppach 20V IXES-serie ..... 351
18 EU-overensstemmelseserklæring.... 353
19 Eksplosionstegning 466

Forklaring til symbolerne på produktet

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Pas på! Tilsidesættelse af sikkerhedsskilte- ne og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjenings-instrukserne kan føre til alvorlige personskader eller endog død.
	Benyt en hjelm med ansigtsværn og/eller beskyttelsesbriller og høreværn.
	Benyt sikkerhedssko!
	Benyt robust fodtøj!
	Det er vigtigt at bruge sikkerhedsbeklæd- ning til hænder, underarme, ben og fødder.
	Produktet må ikke udsættes for regn. Pro- duktet må kun placeres, opbevares og be- nyttes i tørre omgivelser.

	Kun til tohåndsbetjening.
	Advarsel! Fare for tilbageslag (kickback). Tag dig i agt for tilbageslag af produktet, og undgå kontakt med skinnespidsen.
	Vedligeholdelses-, omstillings-, indstillings- og rengøringsarbejde må kun udføres, når motoren er slukket, og batteriet er taget ud.
	Olietankens indhold.
	Vægt kg.
	Sværdlængde
	Snitlængde
	Åbnet
	Låst
	Indstilling af kædebremse: Hvid pil: Kædebremse aktiv Sort pil: Kædebremse inaktiv
	Savkædens indbygningsretning
	Produktets garanterede lydeffektniveau.
	Lithium
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direk- tiver.

1 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert behandling
- Tilsidesættelse af brugsanvisningen
- Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
- Montering og udskiftning af uoriginale reservedele
- Utilsigtet brug

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Prod- uktet må kun benyttes som beskrevet og kun til det tilsig- tede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2 Produktbeskrivelse (fig. 1)

1. Bageste greb
2. Tænd/Sluk-kontakt
3. Hovedafbryder
4. Batteriholder
5. Forreste greb
6. Kædebremse/forreste håndbeskyttelse
7. Savkæde
8. Sværd (styreskinne)
9. Kædestrammehjul
10. Kædehjulsafdækning
11. Ladetilstandsvisning (batteri)
12. Startspærre
13. Olieniveauvisning
14. Olietank
15. Barkstøtte
16. Sværd- og kædebeskyttelse
17. Kædehjul
18. Stagbolt
19. Styrebolt
20. Batteri*
21. Frigørelsesknap (batteri)
    * = indgår ikke nødvendigvis i leveringsomfanget!

3 Leveringsomfang (fig. 1)

Pos. Stk. Betegnelse

1. 1 x Savkæde

2. 1 x Sværd (styreskinne)

3. 1 x Sværd- og kædebeskyttelse

1 x Batteridrevet kædesav

1 x Brugsanvisning

4 Tilsigtet brug

Den batteridrevene kædesav er kun konstrueret til savning af træ. Produktet er ikke beregnet til andre former for anvendelse (f.eks. skæring af murværk, plast eller fødevarer).

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

5 Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

ADVARSEL

Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).

1) Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2) Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3) Personsikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske farer pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4) Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b) Brug aldrig et elværktøj med defekt kontakt. Et el- værktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.
e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøjet, indsatsværktøjet, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5) Anvendelse og behandling af batteriværktøjet

a) Oplad kun batterierne med opladere anbefalet af producenten. Opladere designet til en bestemt type batterier udgør brandfare, hvis de bruges sammen med andre batterier.
b) I elværktøjet må der kun bruges batterier, som er beregnet til dette værktøj. Brug af andre batterier kan føre til skader og risiko for brand.
c) Når batteriet ikke er i brug, skal det holdes væk fra papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan forårsage kortslutning mellem kontakterne. Kortslutning mellem batterikontakterne kan resultere i forbrænding eller brand.
d) Ved forkert brug kan der lække væske fra batteri-et. Undgå at komme i kontakt med denne væske. Ved tilfældig kontakt skal der skylles efter med vand. Hvis man får væske i øjnene, skal man des-uden kontakte læge. Udløbet batterivæske kan forår-sage hudirritation eller forbrænding.
e) Beskadigede eller modificerede batterier må ikke benyttes. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og føre til brand, eksplosion eller risiko for personskade.
f) Udsæt ikke batterier for ild eller høje temperaturer. Ild eller temperaturer over 130°C kan forårsage eksplosion.
g) Følg alle opladningsinstruktioner, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, der er angivet i brugsanvisningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge risikoen for brand.

6) Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.
b) Beskadigede batterier må aldrig serviceres. Al vedligeholdelse af batterier må kun udføres af producenten eller på autoriserede servicecentre.

Generelle sikkerhedsforskrifter for kædesave

a) Når saven kører, skal alle kropsdele holdes på afstand af savkæden. Sørg for, at savkæden ikke rører ved noget, inden du starter saven. Når du arbejder med en batteridrevet kædesav, kan et øjebliks uopmærksomhed medføre, at tøj eller kropsdele gribes af savkæden.

b) Hold altid den batteridrevne kædesav med højre hånd i det bageste greb og med venstre hånd i det forreste greb. Hvis den batteridrevne kædesav holdes omvendt, øges risikoen for tilskadekomst, og den må derfor aldrig anvendes på denne måde.
c) Hold kun kædesaven i de isolerede gribeflader, da savkæden kan komme i kontakt med netledningen eller eget netkabel. Hvis savkæden kommer i kontakt med en spændingsførende ledning, kan også elværktøjets metaldele blive strømførende og forårsage elektrisk stød.
d) Benyt øjenværn. Yderligere værnemidler til hørelse, hoved, hænder, ben og fødder anbefales. Passende sikkerhedsbeklædning reducerer risikoen for tilskadekomst forårsaget af omkringflyvende spånmateriale og tilfældig berøring af savkæden.
e) Anvend ikke den batteridrevne kædesav, mens du står på et træ, en stige, fra et tag eller ustabile underlag. Brug på sådanne måder kan forårsage alvorlige personskader.
f) Sørg altid for at stå sikkert, og brug kun den batteridrevne kædesav, når du står på et fast, sikkert og jævnt underlag. Glatte underlag eller ustabile flader kan bevirke, at du mister balancen eller kontrollen over den batteridrevne kædesav.
g) Når du skærer i en gren, der står under spænding, skal du regne med, at den svirper tilbage. Når spændingen i træets fibre udløses, kan en fastspændt gren ramme brugeren, og/eller den batteridrevne kædesav kan komme ud af kontrol.
h) Vær særligt forsigtig, når du skærer i krat og unge træer. Det tynde materiale kan sætte sig fast i savkæden og svirpe imod dig eller få dig til at miste balancen.
i) Bær den batteridrevne kædesav i det forreste greb, mens den er slukket og med savkæden vendt bort fra din krop. Ved transport eller opbevaring af kædesaven skal beskyttelsesafdækningen altid trækkes på. Omhyggelig håndtering af den batteridrevne kædesav mindsker sandsynligheden for en utilsigtet berøring med den kørende savkæde.
j) Følg anvisningerne for smøring, kædespænding og udskiftning af styreskinne og kæde. En forkert spændt eller smurt kæde kan enten briste eller øge risikoen for tilbageslag.
k) Sav kun i træ. Brug ikke den batteridrevne kædesav til arbejde, den ikke er beregnet til. F.eks.: Brug ikke den batteridrevne kædesav til savning i metal, plast, murværk eller byggematerialer, der ikke er af træ. Anvendelse af den batteridrevne kædesav til arbejde, den ikke er beregnet til, kan medføre farlige situationer.
1) Forsøg ikke at fælde et træ, før du har en klar forståelse af risiciene, og hvordan du undgår dem. Brugeren eller andre personer kan komme alvorligt til skade pga. et faldende træ.
m) Følg alle instruktioner, hvis du skal befri kædesaven for ophobet materiale, skal opbevare den eller udføre vedligeholdelsesarbejde. Kontrollér, at kontakten er slukket, og at batteriet er fjernet. Uventet betjening af kædesaven ved fjernelse af ophobet materiale eller under vedligeholdelsesarbejde kan føre til alvorlig tilskadekomst.

Årsager til og undgåelse af tilbageslag

Der kan opstå tilbageslag, hvis spidsen af styreskinnen rører ved en genstand, eller hvis træet bøjer sig, og savkæden sætter sig fast i snittet.

En berøring med skinnespidsen kan i nogle tilfælde medføre en uventet, bagudrettet reaktion, hvor styreskinnen slås opad og i retning mod brugeren.

Hvis savkæden sidder fast i styreskinnens overkant, kan skinnen slå kraftigt tilbage i retning mod brugeren.

Enhver af disse reaktioner kan medføre, at du mister kontrollen over saven og eventuelt får alvorlige personskader. Stol ikke udelukkende på sikkerhedsanordningerne, der er indbygge i den batteridrevne kædesav. Som bruger af en batteridrevet kædesav skal du selv træffe forskellige foranstaltninger, så du kan arbejde uden ulykker og kvæstelser.

Et tilbageslag sker som følge af forkert eller fejlagtig brug af den batteridrevne kædesav. Det kan forhindres ved bestemte forholdsregler, som er beskrevet nedenfor:

a) Hold den batteridrevne kædesav fast med begge hænder, så tommelfingeren og de andre fingre omslutter grebene på den batteridrevne kædesav. Din krop og dine arme skal være i en sådan position, at de kan modstå kræfterne ved tilbageslag. Hvis der træffes egnede foranstaltninger, kan brugeren modstå kræfterne ved tilbageslag. Giv aldrig slip på den batteridrevne kædesav.
b) Undgå en unormal kropsholdning, og skær ikke over skulderhøjde. Derved undgår du utilsigtet berøring med skinnespidsen, og du får bedre kontrol over den batteridrevne kædesav i uventede situationer.
c) Brug kun reserveskinner og savkæder, der er foreskrevet af producenten. Forkerte reserveskinner og savkæder kan medføre tilbageslag, og/eller at savkæden brister.
d) Overhold producentens anvisninger omkring slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger sandsynligheden for kast.

Yderligere sikkerhedsforskrifter

• Følg omhyggeligt anvisningerne for vedligeholdelse, kontrol og service i denne betjeningsvejledning. Beskadigede sikkerhedsanordninger og dele skal repareres eller udskiftes fagligt korrekt af vores servicecenter, medmindre andet er angivet i betjeningsvejledningen.
• Det anbefales, at førstegangsbrugere i det mindste skal prøve at skære i rundholt på en arbejdsbuk eller et stel.
• Ved savearbejde på en skråning skal du altid stå over træstammen. For at have fuldstændig kontrol over "gennemsavningen" skal modtrykket reduceres, når snittet er ved at være færdigt, uden at det faste greb omkring produktets håndtag løsnes. Kontrollér, at savkæden ikke rører jorden. Når du er færdig med snittet, skal du vente på, at produktet står stille, før du fjerner det. Sluk altid produktets motor, og tag batteriet ud, før du skifter fra træ til træ.

- Snavs, sten, løs bark, søm, klemmer og tråd skal fjernes fra træet.

- Brug ikke tilbehør, der ikke er anbefalet af producenten. Dette kan føre til elektrisk stød eller brand.

- Det er forbudt at bruge produktet i tordenvejr - Fare for lynnedslag!

Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Høreskader, hvis der ikke bruges foreskrevet høreværn.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Brug produktet som anbefalet i denne brugsanvisning. Sådan opnås optimal ydeevne med produktet.
• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet.

ADVARSEL

Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

ADVARSEL

På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Raynauds syndrom).

Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne.

Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge.

PAS PÅ

Produktet er en del af 20V IXES-serien og må kun benyttes med batterier i denne serie. Batterierne må kun oplades med opladere i denne serie. Vær da opmærksom på producentens anvisninger.

ADVARSEL

Overhold sikkerhedsforskrifterne og oplysningerne om opladning og korrekt brug i brugsanvisningen til batteri og oplader i 20V IXES-serien. Der findes en detaljeret beskrivelse af ladeprocessen og yderligere oplysninger i denne separate brugsanvisning.

6 Tekniske data

Batteridrevet kædesav BC-CS355Duo-X
Mærkespænding 40 V (2x20V)	---
Motorhastighed 30000 min	-1
Motorstrøm 30 A
Tomgangsstrøm 6 A
Beskyttelsesklasse IPX0
Maks. kædehastighed 15 m/s
Styreskinne 356 mm (14")
Brugbar snitlængde 335 mm
Kædedeling 9,525 mm (0,375")
Drivledstykkelse 1,27 mm (0,050")
Kædehjul tandantal 6 tænder/9,525 mm (0,375")
Savkædens type(formonteret)	Kangxin3/8LP-53
Styreskinnetype(formonteret)	KangxinAP14-53-507P
Tank/savkædeolie 260 ml
Vægt uden sværd ogkæde (uden batteri)	3,3 kg
Vægt med sværd ogkæde (uden batteri)	3,8 kg

Forbehold for tekniske ændringer!

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Støj- og vibrationsværdierne er bestemt i henhold til EN 62841-1 og EN 62841-4-1.

Støjværdier

Lydtryk L_pA	92,5 dB
Måleusikkerhed K_pA	3 dB
Lydeffekt L_wA	104,8 dB
Måleusikkerhed K_wA	3 dB

Vibrationskarakteristika (hånd-arm-vibration)

Vibration a_h
Forreste greb	4,2 m/s ^2
Bageste greb	4,61 m/s ^2
Måleusikkerhed K	1,5 m/s ^2

Den angivne svingningsværdi i alt og den angivne støjemissionsværdi er blevet målt iht. en standardiseret testproces og kan bruges til at sammenligne ét elværktøj med et andet.

Den angivne støjemmissionsværdi og den angivne svingningsværdi i alt kan også bruges til at udføre en indledende vurdering af belastningen.

ADVARSEL

Støjemissionsværdierne og svingningsemissionstallet kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes.

Forsøg at holde belastningen så lav som mulig. Eksempelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

7 Udpakning

ADVARSEL

Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

8 Før ibrugtagning

FARE

Fare for personskade!

Hvis et ufuldstændigt monteret produkt anvendes, kan det medføre alvorlig personskade.

• Brug først produktet, når det er fuldstændigt monteret.
• Før hver anvendelse skal der foretages en visuel kontrol for at kontrollere, at produktet er fuldstændigt og ikke indeholder nogen beskadigede eller slidte komponenter. Sikkerheds- og beskyttelsesanordninger skal være intakte.

ADVARSEL

Fare for personskade!

Tag batteriet ud af elværktøjet, før du udfører arbejde på elværktøjet (f.eks. vedligeholdelse, værktøjsskift osv.), og når du transporterer og opbevarer det. Der er risiko for personskade, hvis tænd/sluk-kontakten betjenes utilsigtet.

ADVARSEL

Fare for personskade ved håndtering af savkæden eller sværdet!

- Brug skærefaste handsker.

Bemærk:

• En ny savkæde udvider sig og skal ofte efterspændes. Kontrollér kædespændingen regelmæssigt efter hvert snit, og foretag justering efter behov.
• Anvend kun savkæder og sværd, der er beregnet til dette produkt.

FORSIGTIG

En forkert monteret savkæde fører til ukontrolleret skæ-readfærd hos produktet!

Ved montering af savkæden skal man være opmærksom på den angivne køreretning!

- Stil produktet på en plan, lige overflade.

8.1 Montering af sværd (8) og savkæde (7) (fig. 2)

Bemærk:

Til montering af savkæden kan det være nødvendigt at kippe kædesaven til siden.

1. Drej kædespændehjulet (9) imod urets retning for at fjerne kædehjulsafdækningen (10).
2. Læg savkæden (7) ud i en løkke, så snitkanterne er justeret med uret. For at justere savkæden (7) skal du orientere dig efter piktogrammerne (pilene) på savkæden (7) eller over styrebolten (19).
3. Læg savkæden (7) ind i noten i sværdet (8).
4. Indsæt sværdet (8) på styrebolten (19) og på stagbolten (18). Begge styrebolte (19) og stagbolten (18) skal være i langhullet i sværdet (8).
5. Før savkæden (7) rundt om kædehjulet (17), og kontrollér savkædens (7) indjustering.
6. Træk en smule i sværdet (8) for at forspænde savkæden (7) en smule.
7. Sæt kædehjulsafdækningen (10) på igen. Sørg for, at kædehjulsafdækningen (10) sidder i noten i huset.
8. Skru kædespændehjulet (9) håndfast i urets retning.
9. Kontrollér endnu en gang, at savkæden (7) sidder korrekt, og spænd savkæden (7) som beskrevet i 8.2.

8.2 Spænding af savkæden (7) (fig. 1)

ADVARSEL

Fare for personskade, hvis savkæden springer af!

En savkæde, som ikke er spændt tilstrækkeligt, kan springe af under drift og medføre personskade.

• Kontrollér savkædespændingen ofte.

• Savkædespændingen er for lille, hvis drivleddene kommer ud af noten på undersiden af styreskinnen.
  – Efterspænd savkæden korrekt, hvis savkædespændingen er for lille.

• Drej kædespændehjulet (9) i urets retning, så savkæden (7) spændes. Savkæden (7) må ikke hænge ned, men skal kunne trækkes 1-2 millimeter ud fra sværdet (8) midt på sværdet.

• Drej savkæden (7) med hånden, for at kontrollere at den løber problemfrit. Den skal glide frit i sværdet (8).

Kædespændingen og kædesmøringen påvirker i høj grad savkædens levetid.

Savkæden er spændt korrekt, hvis den ikke hænger ned fra sværdet og kan trækkes helt rundt med en handskehånd. Når der trækkes i savkæden med 9 N (ca. 1 kg) trækkraft, må savkæden og sværdet ikke have mere end 2 mm afstand.

Bemærk:

• Spændingen af en ny kæde skal kontrolleres efter nogle få arbejdsminutter og evt. justeres.
• Savkæden skal spændes et rent sted, som er fri for savsmuld og lignende.
• En korrekt spænding af savkæden er til brugerens sikkerhed og reducerer eller forhindrer slitage og kædeskader.
• Vi anbefaler brugeren at kontrollere kædespændingen, før arbejdet påbegyndes første gang. Savkæden er spændt korrekt, hvis den ikke hænger ned på sværdets underside og kan trækkes helt om med en handskehänd.
• Hvis savkæden hænger ned, eller fjederspænderen er defekt, skal du kontakte et professionelt værksted.

PAS PÅ

Når der arbejdes med saven, bliver savkæden varm og udvider sig derved en smule. Denne "udvidelse" må særligt forventes ved nye savkæder.

8.3 Påfyldning af savkædeolie (fig. 3)

FARE

Sluk altid produktet, og lad motoren køle af, inden der påfyldes olie. Overløbende olie kan medføre brandfare.

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt olie eller med brugt olie, kan det medføre produktskader.

• Påfyld olie før ibrugtagning. Produktet leveres uden olie.
• Anvend ikke brugt olie!
• Kontrollér oliestanden, hver gang batteriet skiftes.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/aftøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.

Savkæden smøres automatisk, når produktet anvendes. Sørg altid for, at der er tilstrækkelig savkædeolie i olietanken, så savkæden smøres tilstrækkeligt. Kontrollér regelmæssigt den resterende oliemængde i olietanken.

Bemærk:

• Dækslet er udstyret med en tabsforebyggende sikring.
• Der må kun fyldes miljøvenlig kvalitets-kædesmøreolie (iht. RAL-UZ 48) på kædesaven.

• Sørg for, at dækslet til olietanken er placeret, før produktet tændes. Sørg for, at olietankens dæksel er installeret og lukket, før du tænder for produktet.

• Åbn olietanken (14). Skru i den forbindelse dækslet til olietanken (14) af mod uret.

• Anvend en tragt*, så der ikke kan løbe olie ud.
• Påfyld forsigtigt kædesmøreolie, indtil det øverste mærke på olieniveauindikatoren (13) er nået. Påfyldningsmængde olietank: maks. 260 ml.
• Skru olietankens (14) dæksel til i urets retning for at lukke olietanken (14).
• Tør straks evt. spildt olie omhyggeligt op, og bortskaf kluden* i henhold til de lokale bestemmelser.
• For at kontrollere savkædesmøringen holdes produktet med savkæden over et ark papir, og der gives fuld gas i et par sekunder. Du kan se på papiret, om kædesmøringen fungerer.

* = medfølger ikke!

8.4 Isætning/udtagning af batterier (20) i/af batteriholderne (4) (fig. 4)

FORSIGTIG

Fare for personskade!

Batteriet må først isættes, når det batteridrevne værktøj er klargjort til brug.

Isætning af batteri

1. Skub batterierne (20) ind i batteriholderne (4). Batterierne (20) går hørbart i indgreb.

Udtagning af batteri

1. Tryk på frigørelsesknappen (21) for batterierne (4), og træk batterierne (20) ud af batteriholderne (4).

8.4.1 Ladetilstandsvisning (11) (fig. 4)

Ladetilstandsvisningen (11) signaliserer batteriets (20) ladetilstand.

Batteriets ladetilstand vises ved, at den pågældende LED-lampe lyser.

1. Tryk på knappen på ladetilstandsvisningen (11) for at kontrollere ladetilstanden.

3 LED'er lyser Batteri fuldt opladet

2 LED'er lyser Batteri delvis opladet

1 LED lyser Batteri skal oplades

8.5 Sikkerhedsanordninger (fig. 1)

- Bageste greb (1) med håndbeskyttelse

- Beskytter hånden mod grene og kviste, og hvis kæden hopper af.

• Tænd/Sluk-kontakt (2) med kæde-straksstop

– Når man slipper Tænd/Sluk-kontakten, slukker produktet omgående.

- Kædebremse/forreste håndbeskyttelse (6)

• Sikkerhedsanordning, som stopper savkæden i tilfælde af tilbageslag.
  – Armen kan også betjenes manuelt.
• Beskytter operatørens venstre hånd, hvis den skulle glide af det forreste greb.

- Savkæde (7) med minimalt tilbageslag

- Bidrager til at absorbere tilbageslag ved hjælp af specialudviklede sikkerhedsanordninger.

- Startspærre (12)

- For at kunne tænde produktet skal startspærren være slået fra.

• Barkstøtte (15)

- ∅ger stabiliteten ved lodrette snit, og gør savningen lettere.

9 Betjening

Den batteridrevne kædesav har et hurtigspændesystem til kæden. Den omløbende savkæde føres hen over et sværd (styreskinne). En olieautomatik sørger for kontinuerlig kædesmøring. Til beskyttelse af brugeren er produktet forsynet med diverse beskyttelsesanordninger (se 8.5).

Betjeningselementernes funktion fremgår af nedenstående beskrivelser.

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

PAS PÅ

Sørg for, at den omgivende temperatur under arbejdet ikke overstiger 50°C og ikke er under -20°C.

PAS PÅ

Produktet er en del af 20V IXES-serien og må kun benyttes med batterier i denne serie. Batterierne må kun oplades med opladere i denne serie. Vær da opmærksom på producentens anvisninger.

FARE

Fare for personskade!

Hvis produktet sidder fast, skal du ikke forsøge at trække produktet ud med vold.

• Sluk motoren.
• Brug en vægtarm eller kile til at få produktet fri.

9.1 Kædebremse (fig. 1, 5)

ADVARSEL

Kædebremsen skal kontrolleres før hver ibrugtagning.

Kædebremsen bremser omgående savkæden i tilfælde af tilbageslag.

ADVARSEL

Produktbeskadigelse!

Forøget motoromdrejningstal i for lang tid med blokeret kædebremse beskadiger motoren og savkædedrevet.

Hvis savkæden alligevel bevæger sig, skal man kontakte kundeservice.

9.1.1 Aktivering af kædebremsen/forreste håndbeskyttelse (6)

1. Kip kædebremsen/forreste håndbeskyttelse (6) i retning af sværdet (8).

9.1.2 Løsning af kædebremsen/forreste håndbeskyttelse (6)

1. Træk kædebremsen/forreste håndbeskyttelse (6) i retning af det forreste greb (5).

9.1.3 Kontrol af kædebremsen/forreste håndbeskyttelse (6)

1. Løsn kædebremsen/forreste håndbeskyttelse (6) som beskrevet i 9.1.2.
2. Hold fast i kædesaven med begge hænder.
3. Tænd for kædesaven som beskrevet i 9.2, og aktiver Tænd/Sluk-kontakten (2).
4. Kip kædebremsen/forreste håndbeskyttelse (6) i retning af sværdet (8). Savkæden (7) skal standse med det samme!

Hvis savkæden alligevel bevæger sig, må produktet ikke benyttes. Fare for personskader pga. efterløben-de savkæde. Kontakt kundeservice.

9.2 Tænding/slukning og brug (fig. 1, 3, 5)

ADVARSEL

Fare for personskade på grund af tilbageslag!

– Anvend aldrig produktet med én hånd!

Bemærk:

Når man ikke benytter produktet, bliver LED'en på hoved-afbryderen ved med at lyse i 1 minut. Herefter slukker produktet automatisk.

Bemærk:

Hastigheden kan reguleres trinløst ved hjælp af tænd/sluk-kontakten. Jo længere du trykker på tænd/sluk-knappen, jo højere hastighed.

Tænd

1. Kontrollér, om der er savkædeolie i olietanken (14).
2. Træk sværd- og kædebeskyttelsen (16) af sværdet (8).
3. Løsn kædebremsen som beskrevet i 9.1.2.
4. Hold produktet med venstre hånd på det forreste greb (5) og med højre hånd på det bageste greb (1). Tommelfingeren og de andre fingre skal omslutte grebene (1, 5) i et fast greb.
5. Din krop og dine arme skal være i en sådan position, at de kan modstå kræfterne ved tilbageslag.
6. Tryk på hovedafbryderen (3), indtil LED'en lyser.
7. Tryk på startspærren (12) på det forreste greb (5) med tommelfingeren.
8. Hold startspærren (12) inde.
9. Tænd for produktet ved at trykke på Tænd/Sluk-kontakten (2).
10. Slip startspærren (12).

Bemærk:

Det er ikke nødvendigt at holde startspærren nede efter start af produktet. Startspærren er beregnet til at forhindre utilsigtet start af produktet.

Slukning

1. Sluk produktet ved at slippe Tænd/Sluk-kontakten (2).
2. Aktiver hovedafbryderen (3), til LED'en ikke længere lyser.
3. Aktiver kædebremsen som beskrevet i 9.1.1.
4. Efter hvert arbejde med produktet skal den medføl-gende sværd- og kædebeskyttelse (16) sættes på.

9.3 Beskyttelse mod overbelastning

Hvis batteriet overbelastes, slår det automatisk fra. Efter en afkølingsfase (varierer tidsmæssigt) kan produktet tændes igen.

10 Arbejdsinstrukser

FARE

Fare for personskade!

I dette afsnit beskrives den grundlæggende arbejdsteknik ved håndtering af produktet.

De oplysninger, der gives her, erstatter ikke en fagmands mangeårige uddannelse og erfaring.

Undgå enhver form for arbejde, som du ikke er tilstrækkeligt kvalificeret til!

Uovervejet håndtering af produktet kan resultere i alvorlige personskader eller endda død!

FARE

Fare for personskade!

Save- og fældningsarbejde samt alt dermed forbundet arbejde må kun udføres af specialuddannede og instru- erede personer.

Bemærk:

Kontrollér, at produktet ikke berører andre genstande, før det tændes.

Overhold de nationale regler for fældningsarbejde, og indhent oplysninger hos de ansvarlige myndigheder.

• Sørg for, at ingen kan komme til skade i forbindelse med nedfaldende grene og træer.
• Kun personer, der er nødvendige i forbindelse med fældningsarbejdet, må opholde sig i arbejdsområdet.
• Hold arbejdsområdet ved stammen frit og ryddeligt, så der er garanteret sikkert fodfæste for brugerne.
• Hold flugtveje frie og ryddelige, så arbejdsområdet kan forlades hurtigt.
• Undlad at udføre fældningsarbejde i kraftig vind, i dårligt vejr eller ved dårlig sigtbarhed.

- Hold afstand til nærmeste arbejdsplads på mindst 2 1/2 trælængder.

- Stop motoren, hvis saven kommer i berøring med et fremmedlegeme. Kontroller saven, og reparer den i påkommende tilfælde.

- Beskyt savkæden mod snavs og sand. Selv små mængder snavs gør hurtigt savkæden sløv og øger faren for tilbageslag.

- Start med at øve dig på at skære mindre træstammer for at få en fornemmelse af produktet, inden du går over til vanskeligere opgaver.

- Tryk kædesavens kabinet mod træstammen, når du begynder at skære.

- Lad saven arbejde for dig. Tryk kun let i nedadgående retning.

- For ikke at miste kontrollen over produktet, när savkæden forlader træet, bør du hen mod slutningen af et snit undlade at udøve tryk på saven.

- Skær ikke i træ, der ligger på jorden, og/eller forsøg ikke at save i rødder, der ikke stikker op af jorden.

- Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

- Du har bedre kontrol, hvis du saver med undersiden af sværdet (med trækkende kæde).

- Savkæden må ikke røre jorden eller en anden genstand, hverken mens der saves igennem eller derefter.

- Vær også opmærksom på sikkerhedsforanstaltninger mod tilbageslag (se sikkerhedsforskrifter).

10.1 Rigtig holdning

FARE

Fare for personskade!

– Arbejd aldrig på ustabile underlag!
– Arbejd aldrig over skulderhøjde!
– Arbejd aldrig stående på stiger!
– Arbejd ikke, när du er for foroverbøjet!
- Brug kun produktet i gunstige vejr- og terrænforhold!
– Stå sikkert med begge ben på jorden.
– Vær opmærksom på forhindringer i arbejdsområdet.
- Under arbejdet skal produktet altid holdes fast med begge hænder!

10.2 Sådan saver du rigtigt!

• Påfør jævnt tryk på produktet, men ikke ekstrem kraft.
• Anbring så vidt muligt produktet med barkstøtten på den gren, der skal saves.
• Arbejd aldrig uden barkstøtte. Produktet kan trække operatøren fremad.
• Brug barkstøtten ved savning i træstammer eller tykke grene.
• Brug af barkstøtten øger arbejdssikkerheden, reducerer personlig belastning under arbejdet, ligesom vibrationer formindskes.
• ved påkørsel af et fremmedlegeme. Lokaliser skader på produktet, og foretag de nødvendige reparationer, før det genstartes og benyttes til arbejde. Hvis produktet begynder at vibrere usædvanligt kraftigt, skal det kontrolleres med det samme.

10.3 Saveteknikker

10.3.1 Træksavning

Vha. denne teknik er det muligt at save oppefra og ned med undersiden af kædesværdet.

Savkæden skubber herved produktet fremad væk fra brugeren. Herved danner produktets forkant en støtte, der absorberer de kræfter, der opstår på træstammen under savningen. Ved træksavning har brugeren væsentligt mere kontrol over produktet og kan bedre undgå tilbageslag.

10.3.2 Skærende savning

FARE

Livstruende personskader!

Hvis kædesværdet sætter sig fast, kan produktet blive slynget mod brugeren med stor kraft.

Hvis brugeren ikke kompenserer for savkædens bagudskubbende kraft med sin kropsstyrke, er der fare for, at kun spidsen af sværdet har kontakt med træet, hvorved der forekommer et tilbageslag.

Ved denne teknik saves der nedefra og op med oversiden af styreskinnen.

Savkæden skubber herved produktet bagud ind mod brugeren.

10.3.3 Afkortning

Afkortning er savning af fælles træstammer i små afsnit. Om muligt skal stammen lægges på og støttes af grene, bjælker eller kiler.

• Sørg altid for at stå sikkert, og brug kun den batteridrevne kædesav, når du står på et fast, sikkert og jævnt underlag. Glatte underlag eller ustabile flader kan bevirke, at du mister balancen eller kontrollen over den batteridrevne kædesav.
• Ved savearbejde på en skråning skal du altid stå over grenen. Kontrollér, at savkæden ikke rører jorden. Når du har afsluttet skæringen, skal du vente på, at savkæden stopper, før du fjerner produktet.
• Sluk altid produktets motor, før der skiftes fra arbejdsplads til arbejdsplads.

10.3.3.1 Stamme liggende på jorden (fig. 6)

• Savkæden må ikke røre jorden eller en anden genstand, hverken mens der saves igennem eller derefter.
• Sav stammen helt igennem ovenfra.
• Hvis det er muligt at dreje stammen, saves den 2/3 igennem. Drej derefter stammen, og sav resten af stammen igennem ovenfra.

10.3.3.2 Stamme er understøttet i den ene ende (fig. 7)

• Sav først igennem 1/3 af stammens diameter nedefra og op (med oversiden af sværdet) for at undgå splintring.
• Sav derefter oppefra og ned (med undersiden af sværdet) til det første snit for at undgå fastklemning.

• Sav først igennem 1/3 af stammens diameter oppefra og ned (med undersiden af sværdet).
• Sav derefter nedefra og op (med oversiden af sværdet), til snittene mødes.

1. Hold produktet fast med begge hænder, og før produktet foran kroppen, mens du saver.
2. Når stammen saves over, skal man føre produktet forbi kroppen til højre. Hold venstre arm så lige som muligt. Pas på den fal-dende stamme.
3. Stil dig sådan, at den oversavede stamme ikke udgør en fare.
4. Pas på dine födder. Den afsavede stamme kan forårsage personskader, när den falder ned.
5. Sørg for, at din krop er i ligevægt, og at du står stabilt.

10.3.4 Afgrening (fig. 10)

! ADVARSEL

Fare for personskade!

1. Hold produktet fast med begge hænder, og før produktet foran kroppen, mens du saver.
2. Læn dig ikke for langt forever under brug af produktet.
3. Sav aldrig grene af, när du står på træstammen.
4. Vær opmærksom på tilbageslagsområdet, hvis grene er under spænding.

Afgrening er en betegnelse for at fjerne grene og kviste fra et træ.

• Fjern først støttende grene efter afkortning.
• Grene, der er under spænding, skal saves nedefra og opefter for at forhindre, at produktet sidder fast.
• Ved afsavning af tykkere grene skal du anvendes den samme teknik som ved afkortning.
• Arbejd til venstre for stammen, og hold dig så tæt som muligt på produktet. Produktets vægt hviler om muligt på stammen.
• Skift placering for at save grene af på den anden side af stammen.
• Forgrenede grene afkortes enkeltvis.
• Ved afgrening skal du først lade større, nedadvendte grene, som støtter træet, stå. Skær mindre grene med et snit.

10.3.5 Træfældning (fig. 11, 12)

FARE

Fare for personskade!

Save- og fældningsarbejde samt alt dermed forbundet arbejde må kun udføres af specialuddannede og instruerede personer.

FARE

Træfældning kræver megen erfaring. Fæld kun træer hvis du kan håndtere produktet på en sikker måde. Anvend aldrig produktet, hvis du føler dig usikker.

FARE

Livstruende personskader!

• Sav aldrig helt igennem træstammen!
• Ved fældning må man kun stå ved siden af det træ, der skal fældes!

FARE

Fæld ikke træer, hvis der blæser en kraftig eller skiften-de vind, hvis der er risiko for materielle skader, eller hvis træet kan ramme elektriske ledninger.

- Sørg for, at der ikke er mennesker eller dyr i nærhe- den af arbejdsområdet. Sikkerhedsafstanden mellem det træ, der skal fældes, og nærmeste arbejdsplads skal være 2 1/2 trælængde.

- Vær opmærksom på faldretningen: Brugeren skal kunne færdes sikkert i nærheden af det fældede træ for nemt at kunne afkorte træet og fjerne grene. Det er vigtigt at undgå, at det faldende træ bliver fanget i et andet træ. Vær opmærksom på den naturlige faldretning, som afhænger af træets hældning og krumning, vindretning og antal grene.

- Mindre træer med en diameter på 15-18 cm kan normalt saves i ét snit.

- Ved savearbejde på en skråning skal du altid stå over grenen. Kontrollér, at savkæden ikke rører jorden. Når du har afsluttet skæringen, skal du vente på, at savkæden stopper, før du fjerner produktet.

- Snavs, sten, løs bark, søm, klemmer og tråd skal fjernes fra træet.

Afgrening:

- Fjern nedhængende grene ved at lave snittet over grenen. Afgren aldrig højere end skulderhøjde.

Flugtområde:

- Fjern underskoven rundt om træet for at sikre let tilbagetrækning. Flugtområdet bør være forskudt ca. 45° bag den planlagte fældningsretning.

Skæring af forhug:

- Anbring et forhug i den retning, du ønsker, træet skal falde.

- Begynd med det nederste, vandrette snit.

- Snitdybden skal være ca. 1/3 af stammens diameter. Herved forhindres det, at savkæden eller styreskinnen fastklemmes, når du laver det andet forhug.

- Lav derefter et skråt savsnit med en snitvinkel på ca. 45° ovenfra, der præcist møder det nederste savsnit.

FARE

Træd aldrig ind foran et træ med forhug.

Fældesnit:

- Lav fældesnittet fra den anden side af stammen, mens du står til venstre for træstammen og saver med trækkende savkæde.

- Fældesnittet skal være vandret mindst 5 cm over det vandrette forhug.

- Det skal være så dybt, at afstanden til forhuglinjen er mindst 1/10 af stammens diameter.

- Den del af stammen, der ikke er gennemsavet, kaldes fældekammen. Fældekammen forhindrer, at træet drejer og falder i den forkerte retning. Sav ikke igennem fældekammen.

- Når fældesnittet nærmer sig fældekammen, begynder træet at falde.

- Hvis det viser sig, at træet muligvis ikke falder i den ønskede retning eller hælder tilbage og klemmer savkæden fast, afbrydes fældesnittet, og der anvendes en kile af træ, plastik eller aluminium til åbning af snittet og nedlægning af træet i den ønskede retning.

- Hvis stammens diameter er større end sværdets længde, skal der laves to snit.

- Efter udførelse af fældesnittet falder træet af sig selv eller ved hjælp af fældekilen eller kobenet.

FARE

Så snart træet begynder at falde, skal du trække produktet ud af snittet, stoppe motoren, sætte produktet fra dig og forlade arbejdsområdet ad tilbagetræksvejen. Pas op nedfaldende grene og undgå at snuble.

10.3.6 Frigørelse af en fastklemt kædesav

Hvis kædesaven fastklemmes under skæringen, gør man som følger:

1. Sluk for kædesaven, og fastgør den sikkert mod træstammens inderside (dvs. ind mod træstammen) eller til en separat værktøjswire.
2. Træk kædesaven ud af hakket, mens grenen løftes mest muligt.
3. evt. bruge en håndsav eller en anden kædesav til at frigøre den fastklemte kædesav, idet der saves mindst 30 cm væk fra den fastklemte kædesav.

Uanset om der bruges en hånd- eller kædesav til at frigøre en fastklemt kædesav, skal snittene til frigørelse af kædesaven altid foretages på ydersiden (i retning mod grenspidserne), så kædesaven ikke rives med af de afsavede dele og der med komplicerer situationen yderligere.

10.4 After brug

• Før man lægger produktet fra sig, skal man altid slukke for produktet og afvente, at det er helt standset.
  • Fjern batteriet.
• Sæt sværd- og kædebeskyttelsen på sværdet.
  • Aktiver kædebremsen.
  • Lad produktet køle af.

11 Rengøring

ADVARSEL

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

Risiko for ulykker! Udfør altid vedligeholdelses- og rengøringsarbejde med batteriet taget ud.

Fare for personskader! Lad produktet køle af inden påbegyndelse af enhver form for vedligeholdelses- og rengøringsarbejde. Motorelementer er meget varme.

Risiko for personskade og forbrænding!

Produktet kan starte uventet og derved medføre personskader.

– Fjern batteriet.
– Lad produktet køle af.
- Tag værktøjet ud.

ADVARSEL

Fare for personskade ved håndtering af savkæden eller sværdet!

- Brug skærefaste handsker.

1. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
2. Brug en pensel eller fejekost til rengøring af savkæden, ingen væske.
3. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.
4. Rengør evt. grebene med en fugtig klud vredet op i sæbevand.
5. Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud*, eller blæs den over med trykluft* ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
6. Ventilationsåbninger må aldrig tildækkes.
7. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet.
8. Rengør noten i sværdet ved hjælp af en pensel eller med trykluft.
9. Rengør kædehjulet og fjederspænderen.

12 Vedligeholdelse

Bemærk:

Vedligehold produktet med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at produktets funktion er forringet. Få beskadigede dele repareret, før produktet tages i brug.

Stil produktet på en plan, lige overflade.

12.1 Kontrol af kædehjul (17) (fig. 2)

1. Drej kædespændehjulet (9) imod uret for at løsne kædespændingen og fjerne kædehjulsafdækningen (10)
2. Tag sværdet (8) og savkæden (7) af.
3. Kontrollér indløbssporene på kædehjulet (17) med et kontrolværktøj (indgår ikke i leveringsomfanget).
4. Hvis indløbssporene er dybere end a=0,5 mm, må du ikke anvende produktet, men skal kontakte en forhandler. Kædehjulet (17) skal udskiftes.

12.2 Kontrol af sværd (8) (fig. 2)

1. Drej kædespændehjulet (9) imod uret for at løsne kædespændingen og fjerne kædehjulsafdækningen (10).
2. Tag sværdet (8) og savkæden (7) af.
3. Mål notdybden i sværdet (8) med målestokken på en fileholder (indgår ikke i leveringsomfanget).
4. Sværdet (8) skal udskiftes, hvis et af følgende punkter gør sig gældende:
5. Sværdet er beskadiget.
6. Den målte notdybde er mindre end den minimale notdybde for sværdet (4 mm).
   – Sværdets not er indsnævret eller udspilet.

12.3 Udskiftning af sværd (8) (fig. 2)

1. Drej kædespændehjulet (9) imod uret for at løsne kædespændingen og fjerne kædehjulsafdækningen (10).
2. Tag sværdet (8) og savkæden (7) af. For at afmontere sværdet (8) skal det drejes op og holdes i en vinkel på ca. 45 grader for lettere at kunne tage savkæden (7) af noten i sværdet (8).
3. Udskift sværdet (8), og monter sværdet (8) og savkæden (7) som beskrevet i 8.1.

12.4 Udskiftning og indkøring af savkæde (7) (fig. 2)

FARE

Risiko for alvorlig personskade på grund af savkæden, som kan gå i stykker eller springe af!

– Fastgør aldrig en ny savkæde til et slidt kædedrev eller til en beskadiget eller slidt styreskinne. Savkæden kan springe af eller gå i stykker.

• Anvend kun savkæder og sværd, der er beregnet til dette produkt.

• Før udskiftning af savkæden skal du rengøre noten på kædesværdet, da savkæden kan springe ud af skinnen, hvis der er aflejringer af snavs. Aflejringerne kan også opsuge savkædeolien. Dette vil medføre, at savkædeolien ikke eller kun til en vis grad kommer ned på undersiden af skinnen, og at smøringen forringes.

• Drej kædespændehjulet (9) imod uret for at løsne kædespændingen og fjerne kædehjulsafdækningen (10).

• Tag sværdet (8) og savkæden (7) af.
• Læg savkæden (7) ud i en løkke, så snitkanterne er justeret med uret. For at justere savkæden (7) skal du orientere dig efter piktogrammerne (pilene) på savkæden (7) eller over styrebolten (19).
• Læg savkæden (7) ind i noten i sværdet (8).
• Indsæt sværdet (8) på styrebolten (19) og på stagbolten (18). Begge styrebolte (19) og stagbolten (18) skal være i langhullet i sværdet (8).
• Før savkæden (7) rundt om kædehjulet (17), og kontrollér savkædens (7) indjustering.
• Sæt kædehjulsafdækningen (10) på igen. Sørg for, at kædehjulsafdækningen (10) sidder i noten i huset.
• Skru kædespændehjulet (9) håndfast i urets retning.
• Kontrollér endnu en gang, at savkæden (7) sidder korrekt, og spænd savkæden (7) som beskrevet i 8.2.

Bemærk:

Ved en ny savkæde forringes spændekraften efter noget tid. Derfor skal du efterspænde savkæden efter de første 5 snit, senest efter 10 minutters savetid.

12.5 Slibning af savkæden (7)

ADVARSEL

Øget fare for ulykker på grund af en forkert slebet savkæde!

På grund af afvigelser i målangivelser for skæringsgeometrien ved slibning øges faren for tilbageslag af produktet.

- Få savkæden slebet af en fagmand.

Savkæden kan efterslibes på et autoriseret værksted. Forsøg ikke at slibe savkæden selv, hvis du ikke har et egnet værktøj og den nødvendige erfaring.

FORSIGTIG

Slibning af kæden kræver specialværktøj for at sikre, at skæreværktøjerne slibes i den rigtige vinkel og den rigtige dybde.

Efter slibningen skal alle skæreled have samme bredde og længde.

Bemærk:

En skarp savkæden sikrer en optimal snitydelse. Den arbejder sig nemt gennem træet og efterlader store, lange træspåner.

En savkæde er sløv, hvis du skal trykke skæreudstyret mod træet, og hvis træspånerne er meget små. Ved en meget sløv savkæde er der overhovedet ingen spåner, men kun træstøv.

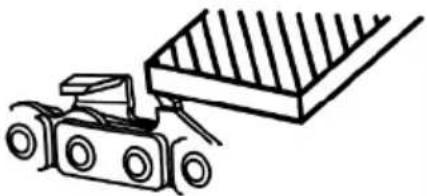

12.5.1 Vejledning til slibning af kædesave

Savkædetype	Fildiameter ∅vre vinkel Nedre vinkel ∅vre hældnings-			vinkel (55°)	Standard dybde-mål
		Indspænding-rotationsvinkel	Indspænding-hældningsvinkel	Sidevinkel
21PBX ca. 4,8 mm 30° 10° 85° 0,64 mm
Dybdeanslag				Fil

Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med produktet.

- Placer kædebeskyttelsen ved transport og opbevaring.

13.1 Forberedelse til opbevaring

1. Sæt kædebeskyttelsen på.
2. Fjern batteriet.
3. Tøm produktet fuldstændigt.
4. Rengør og kontrollér produktet for skader.

13.2 Transport

ADVARSEL

Fare for personskade!

Tag batteriet ud af elværktøjet, før du udfører arbejde på elværktøjet (f.eks. vedligeholdelse, værktøjsskift osv.), og når du transporterer og opbevarer det. Der er risiko for personskade, hvis tænd/sluk-kontakten betjenes utilsigtet.

• Produktet må kun transporteres i det dertil beregnede håndtag.
• Produktet skal sikres, så det ikke kan glide eller vippe.

14 Reparation og reservedelsbestilling

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

14.1 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på mærkepladen

Reservedele/tilbehør

Batteri SBP2.0 artikel-nr.: 7909201708
Batteri SBP4.0 artikel-nr.: 7909201709
Oplader SBC2.4A artikel-nr.: 7909201710
Oplader SBC4.5A artikel-nr.: 7909201711
Oplader SDBC2.4A artikel-nr.: 7909201712
Oplader SDBC4.5A artikel-nr.: 7909201713
StarterSætSBSK2.0 artikel-nr.: 7909201720
StarterSætSBSK4.0 artikel-nr.: 7909201721

14.2 Tilladte skæresæt

Styreskinner:
AP14-53-507P Kangxin: 791	0300703
Savkæder:
3/8LP-53 Kangxin: 79103007	06

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingsste- der (f.eks. kommunale genbrugsstationer)

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Oplysninger om (genopladelige) lithium-ion-batterier

Batteriet skal fjernes inden bortskaffelse af apparatet!

• Smid ikke batteriet i husholdningsaffaldet, på et bål (eksplosionsfare) eller i vandet. Beskadigede batterier kan skade miljøet og dit helbred, hvis giftige dampe eller væsker slipper ud.
• Defekte eller brugte batterier skal genvindes iht. direktivet 2023/1542/EF.
• Maskinen og opladeren må kun afleveres på en genbrugsstation. De anvendte plast- og metaldele kan adskilles efter type og dermed genbruges.

- Batterierne skal bortskaffes i afladet tilstand. Vi anbefaler, at man tildækker polerne med tape for at beskytte mod kortslutning. Forsøg ikke at åbne batteriet.

- Bortskaf batterierne i henhold til de lokale bestemmelser. Batterierne skal afleveres på en genbrugsstation med henblik på miljøvenligt genbrug. Forhør dig hos kommunen.

16 Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Produktet starter ikke. Batterieffekten er for lav. Oplad batteriet.
		Batteriet er ikke isat korrekt. Skub batteriet ind i batteriholderen. Batteriet går hørbart i indgreb.
		Tænd/Sluk-kontakt er defekt. Kontakt vores kundeservice.
		Motor er defekt.
Dårlig skæreydelse. Savkæde monteret forkert. Monter savkæden korrekt.
			Savkæden er sløv. Få savkæden slebet af en fagmand, eller udskift savkæden.
			Kædespænding utilstrækkelig. Kontrollér savkæden. Spænd evt. savkæden.
Produkt kører trægt/savkæde springer af.		Kædespænding utilstrækkelig. Kontrollér savkæden. Spænd evt. savkæden.
Kæde bliver varm, røgudvikling ved savning, farvning af skinne.		For lidt savkædeolie. Kontrollér olieautomatikken. Påfyld evt. savkædeolie.
Usædvanlig vibration Styreskinne er løs. Kontrollér, at styreskinnen sidder godt fast.

17 Garantivilkår – Scheppach 20V IXES-serie

Revisionsdato 25-04-2024

Kære kunde,

vores produkter er underlagt streng kvalitetskontrol. Skulle et produkt alligevel ikke fungere korrekt, beklager vi dette meget og beder dig kontakte vores kundeservice, der er angivet på garantikortet. Vi hjælper dig også gerne telefonisk via servicenummeret. Formålet med følgende oplysninger er at hjælpe dig med at behandle og løse problemer problemfrit i tilfælde af skader.

For at kunne fremsætte garantikrav gælder følgende:

1. Disse garantivilkår regulerer vores yderligere producentgaranti for købere (private slutbrugere) af nye produkter. De lovpligtige garantikrav påvirkes ikke af denne garanti. Den forhandler, som du har købt produktet af, er ansvarlig for disse.

2. Producentens garanti omfatter kun fejl og mangler ved et nyt produkt købt af dig, som skyldes materiale- eller fabrikationsfejl. Hvis der opstår materiale- eller fabrikationsfejl i løbet af garantiperioden, yder producenten som garant en af følgende ydelser efter eget skøn inden for rammerne af denne garanti:

- Gratis reparation af varen - Fri ombytning af varerne til en tilsvarende artikel (evt. også ombytning til en nyere model, hvis den oprindelige vare ikke længere er tilgængelig).

Erstattede produkter eller dele overgår til vores ejendom. Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller professionel brug. En garantisag kan derfor ikke komme på tale, hvis produktet har været brugt i erhvervs-, håndværks- eller industrivirksomheder inden for garantiperioden eller har været udsat for tilsvaren-de belastninger.

3. Følgende er ikke omfattet af vores garanti:

- Skader på produktet forårsaget af tilsidesættelse af monteringsvejledningen, ukorrekt installation, til-sidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller vedligeholdelses- og sikkerhedsbestemmelserne eller ved brug af produktet under uegnede miljøforhold samt mangel på pleje og vedligeholdelse.

- Skader på produktet forårsaget af misbrug eller forkert brug (som f.eks. overbelastning af produktet eller brug af uautoriseret værktøj eller tilbehør), indtrængning af fremmedlegemer i produktet (som f.eks. sand, sten eller støv), transportskader, brug af vold eller eksterne påvirkninger (som f.eks. skader forårsaget af fald).

- Skader på produktet eller dele af produktet, der skyldes tilsigtet, normal (driftsbetingede) eller anden naturlig slitage samt skader og/eller slitage på sliddele.

- Fejl og mangler ved produktet forårsaget af brug af tilbehør, supplerende eller reservedele, der ikke er originale dele eller ikke anvendes som tilsigtet.

- Produkter, hvorpå der er foretaget ændringer eller modifikationer.

- Mindre afvigelser fra den ønskede beskaffenhed, som er irrelevante for produktets værdi og anvendelighed.

- Produkter, på hvilke der er udført uautoriserede reparationer eller indgreb, især af uautoriseret tredjepart.

- Hvis mærkningen på produktet eller produktets identifikationsoplysninger (maskinmærkat) mangler eller er ulæselig.

- Produkter, der er stærkt forurenede og derfor afvises af servicepersonalet.

- Erstatningskrav og følgeskader er generelt udelukket fra denne garanti.

1. Garantiperioden er normalt 5 år (12 måneder for (genopladelige) batterier) og begynder fra og med produktets købsdato. Datoen på den originale købskvittering er afgørende. Garantikrav skal fremsættes, så snart fejlen/manglen konstateres. Fremsættelse af garantikrav efter garantiperiodens udløb er udelukket. Reparation eller ombytning af produktet medfører ikke en forlængelse af garantiperioden, ligesom denne service heller ikke indleder en ny garanti-periode for produktet eller for installerede reservedele. Dette gælder også ved brug af lokale tjenester. Forudsætning for at kunne fremsætte garantikrav er, at producenten som garant får mulighed for på anmodning at undersøge garantisagen via indsendelse af varen. Det er vigtigt at sikre, at skader under transport undgås via brug af passende emballage. Det pågældende produkt skal forelægges for eller fremsendes til kundeservice i rengjort stand sammen med en kopi af købskvitteringen - som skal indeholde oplysninger om købsdato og produktbetegnelse. Hvis et produkt frem-sendes i ufuldstændig stand uden det komplette leveringsomfang, vil det manglende tilbehør blive krediteret/fratrukket, hvis produktet ombyttes eller refunderes. Delvist eller helt adskilte produkter kan ikke accepteres som garantikrav. Er reklamationen uberettiget og/eller uden for garantiperioden, afholder køber som udgangspunkt transportomkostningerne og -risikoen. Garantikrav bedes anmeldt på forhånd til servicecenteret (se nedenfor). Som udgangspunkt aftales det, at det defekte produkt med en kort beskrivelse af fejlen fremsendes til nedenstående serviceadresse via organiseret returnering eller - i tilfælde af reparation uden for garantiperioden - med tilstrækkelig porto under hensyntagen til relevante retningslinjer for emballage og forsendelse. Sørg venligst for, at produktet af sikkerhedsmæssige årsager (af-hængigt af model) er fri for alle driftsstoffer, når det returneres. Produktet, der sendes til vores servicecenter, skal emballeres på en sådan måde, at skader på det reklamerede produkt undgås under transporten. Så snart reparationen/ombytningen er udført, returnerer vi varen gratis til dig. Hvis produkter ikke kan repareres eller ombyttes, kan vi efter eget skøn refundere et beløb op til købsprisen for det defekte produkt med fradrag for slitage. Disse garantier gælder kun for den oprindelige private køber og kan ikke tildeles eller overdrages.

2. Forlængelse af garantiperioden til 10 år: Scheppach tilbyder en yderligere garantiforlængelse på 5 år på produkter i Scheppach 20V-serien. Garantiperioden for disse produkter er således i alt 10 år. Undtaget herfra er (genopladelige) batterier, opladere og tilbehør. Du kan benytte dig af denne garantiudvidelse ved at registrere dit Scheppach-produkt herfra online på https://Garantie.scheppach.com senest 30 dage fra købsdatoen. Efter udført online-registrering modtager du en bekræftelse på den varerelaterede garantiforlængelse.

3. Til fremsættelse af garantikrav bedes du kontakte vores service-center.

Du bedes venligst benytte formularen på vores websted: https://www.scheppach.com/de/service

Undlad venligst at tilsende os produkter uden først at kontakte os og registrere dig hos vores servicecenter.

For at kunne fremsætte garantikrav er det en ufravigelig forudsætning, at du først kontakter vores servicecenter. Garantikrav skal fremsættes senest 14 dage efter, at fejlen eller manglen er konstateret, og inden garantiperioden udløber. Dette kræver det originale købsbevis og, hvis relevant, bekræftelse af den varerelaterede garantiforlængelse.

1. Behandlingstid - Vi behandler som udgangspunkt reklamationer inden for 14 dage efter modtagelsen i vores servicecenter. Hvis den oplyste behandlingstid i særlige tilfælde skulle blive overskredet, informerer vi dig i god tid.

2. Sliddele er generelt ikke omfattet af garantien! - Sliddele er: a) medfølgende, påmonterede og/eller installerede (genopladelige) batterier og b) alle modelafhængige sliddele (bl.a. remme, savklinger, indsatsværktøjer, slibeskiver, filtre, kulbørster osv.; se brugsanvisningen). Undtaget fra garantien er batterier, der er dybafladet eller har beskadigede huse og/eller batteripoler.

3. Prisoverslag - Vi kan reparere produkter, der ikke (længere) er dækket af garantien, mod beregning. På forespørgsel hos vores servicecenter kan du fremsende de defekte produkter for at få et prisoverslag og evt. skriftligt anmode servicecentret om at foretage reparation (pr. post, e-mail). Der vil ikke blive foretaget yderligere behandling uden din anmodning om reparation.

Garantivilkårene gælder kun i den version, der er gældende på tidspunktet for reklamationen og kan findes på vores websted (www.scheppach.com). Ved oversættelser er den tyske version altid gældende.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Tyskland)

Telefon: [phone] ·

E-Mail: [e-mail]

Internet: https://www.scheppach.com

Vi forbeholder os retten til at foretage ændringer i disse garantivilkår til enhver tid uden forudgående varsel.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: SCHEPPACH

Art.-betegnelse: Batteridrevet kædesav -

BC-CS355Duo-X

Varenr. 5910309900

EU-direktiver:

2014/30/EU, 2006/42/EF, 2000/14/EF_2005/88/EF, 2011/65/EU*

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

2006/42/EG - Bilag IV

Bemyndiget organ: TÜV SÜD Product Service GmbH Zertifizierstelle, Ridlerstraße 65, 80339 München, Tyskland

Nummer: 0123

Certifikatnummer: M6A 011284 0420 Rev. 00

2000/14/EF\_2005/88/EF - Tillæg: V

Garanteret

lydeffektniveau ( L_wA ): 108 dB

Målt lydeffektniveau ( L_WA ): 104,8 dB

Anvendte standarder:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Dokumentationsansvarlig:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen

Vi ønsker deg mye glede og lykke til ved arbeider med ditt nye produkt.

Merknad:

Produktet og emballasjematerialer er ikke et leketøy!

* = ikke inkludert i leveringsomfanget!

8.4 Sette inn/ta ut batterier (20) i batteriholderen (4) (fig. 4)

FORSIKTIG

Fare for personskader!

• Bakre håndtak (1) med håndbeskyttelse

Før idriftsetting må produktet monteres komplett!

OBS

9.1.1 Aktivere kjedebrems/fremre håndbeskyttelse (6)

– Bruk aldri produktet med én hånd!

Merknad:

10.2 Slik sager du riktig!

10.3.3.2 Stammen er støttet opp på en ende (fig. 7)

Det kreves mye erfaring for å felle trær. Felt kun trær hvis du kan håndtere produktet trygt. Bruk aldri produktet hvis du føler deg utrygg.

FARE

Livsfarlige personskader!

- Start med det nederste, horisontale kuttet.

Gå aldri foran et tre som er hakket.

Fellingskutt:

- Fellingskuttet skal være horisontalt minst 5 cm over det horisontale hakksnittet.

- Det skal være så dypt at avstanden til snittlinjen er minst 1/10 av stammens diameter.

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

14.1 Reservedelsbestilling

• Modellbetegnelse
• Artikelnummer
  • Data til typeskiltet

Henvisninger om litium-ion-batterier

- Krav på skadeerstatning samt følgeskader er generelt utelukket fra denne garantien.

Anvendte standarder:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021
