BRUKSANVISNING BC-CS355Duo-X SCHEPPACH

NO Batteridreven kjedesag | Oversettelse av den originale bruksanvisningen.... 354

Personer, der anvender og vedligeholder produktet, skal være fortrolige med dette og være informeret om mulige farer.

10.3.3.3 Stamme er understøttet i begge ender (fig. 8)

Mange ulykker sker ved afgrening.

13 Opbevaring og transport

15 Bortskaffelse og genanvendelse

18 EU-overensstemmelseserklæring

1 Innledning.... 354
2 Produktbeskrivelse (fig. 1).... 355
3 Leveringsomfang (fig. 1) 355
4 Tiltenkt bruk.... 355
5 Sikkerhetsinstruksjoner.... 356
6 Tekniske data.... 359
7 Utpakking 359
8 Før igangsetting 359
9 Betjening 361
10 Arbeidsinstrukser 363
11 Rengjøring.... 365
12 Vedlikehold.... 366
13 Lagring og transport.... 367
14 Reparasjons og reservedelsbestilling 368
15 Kassering og gjenvinning.... 368
16 Feilhjelp.... 369
17 Garantibetingelser – Scheppach 20V IXES serie .... 369
18 EU-samsvarserklæring.... 371
19 Utvidet tegning 466

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
	Obs! Unnlatelse av å følge sikkerhetsskilte- ne og advarslene som er festet på produk- tet, samt unnlatelse å følge sikkerhets- og betjeningsinstruksjonene kan føre til alvorli- ge personskader eller til og med død.
	Bruk sikkerhetshjelm med ansiktsvern eller vernebrille og hørselvern.
	Bruk vernehansker!
	Bruk solide sko!
	Det er viktig å bruke verneklær for hender, underarmer, ben og føtter.
	Produktet skal ikke utsettes for regn. Pro- duktet skal bare stasjoneres, lagres og dri- ves under tørre omgivelsesforhold.

	Kun for betjening med to hender.
	Advarsel! Fare for tilbakeslag (Kickback). Se opp for tilbakeslag av produktet og unn-gå kontakt med skinnetuppen.
	Gjennomfør vedlikeholds-, omstillings-, inn-stillings- og rengjøringsarbeider kun når mo-toren er slått av og batteriet er fjernet.
	Innhold til oljetanken.
	Vekt kg.
	Sverdlengde
	Skjærelengde
	Åpnet
	Låst
	Innstilling kjedebrems:Hvit pil: Kjedebrems aktivSvart pil: Kjedebrems inaktiv
	Monteringsretning for sagkjedet
	Garantert lydeffektnivå for produktet.
	Litium-ion batteri
	Produktet tilsvarer de aktuelle europeiske di-rektivene.
	Produktet er i samsvar med gjeldende ser-biske retningslinjer.

1 Innledning

Produsent:

Scheppach GmbH

Produsenten av dette produktet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette produktet eller grunnet dette produktet ved:

• Feil behandling
• Ignorering av brukerveiledningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk

Vær oppmerksom på følgende:

Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt.

Gjør deg kjent med alle betjenings- og sikkerhetsinstruksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Oppbevar brukerveiledningen på et trygt sted og overlever alle dokumenter hvis du gir produktet videre til tredjepart.

2 Produktbeskrivelse (fig. 1)

1. Bakre håndtak
2. Av/på-bryter
3. Hovedbryter
4. Batteri-holder
5. Fremre håndtak
6. Kjedebrems/fremre håndbeskyttelse
7. Sagkjede
8. Sverd (føringsskinne)
9. Kjedestrammehjul
10. Kjedehjuldeksel
11. Ladenivåindikator (batteri)
12. Startsperre
13. Oljenivåindikator
14. Oljetank
15. Krokanslag
16. Sverd- og kjedebeskyttelse
17. Kjedehjul
18. Støttebolt
19. Styrebolt
20. Batteri*
21. Opplåsingstast (batteri)
    * = ikke absolutt inkludert i leveringsomfanget!

3 Leveringsomfang (fig. 1)

Pos. Antall Betegnelse

1. 1 x Sagkjede

2. 1 x Sverd (føringsskinne)

3. 1 x Sverd- og kjedebeskyttelse

1 x Batteridreven kjedesag

1 x Brukerveiledning

4 Tiltenkt bruk

Den batteridrevne kjedesagen er kun konstruert til saging av treverk. Produktet er ikke beregnet for andre bruksmåter (f.eks. kutting av murverk, plast eller næringsmidler).

Produktet skal bare benyttes iht. dets formål. Enhver bruk som går utover dette er ikke tiltenkt. Brukeren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Det å følge sikkerhetsinstruksjonene, montasjeanvisningen og brukerveiledningen er også en del av forskriftsmessig bruk.

Personer som bruker og vedlikeholder produktet, må kjenne godt til det og være orientert om mulige farer.

Foretas det endringer på produktet, påtar ikke produsenten seg noe ansvar for skader som kan oppstå som følge av dette.

Produktet bare brukes med originaldeler og originaltilbehør fra produsenten.

Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesifisert i de tekniske dataene, må overholdes.

Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom produktet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

Forklaring av signalordene i brukerveiledningen

FARE

Signalord for å indikere en overhengende farlig situasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade.

ADVARSEL

Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade.

FORSIKTIG

Signalord for å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderat personskade.

OBS

Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til materielle skader på produktet eller eiendom/ eiendeler.

5 Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for elektroverktøy

ADVARSEL

Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet.

Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker.
b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen.
c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

2) Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, når din kropp er jordet.
c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette faren for elektrisk støt.
d) Ikke misbruk tilkoblingsledningen til å bære elverktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.
e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
f) Hvis det ikke er mulig å unngå drift av el-verktøyet i fuktig omgivelse, må du bruke en feilstrømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3) Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øye-blikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader.

b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, skli-sikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.

c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.

d) Fjern innstillingsverktøy eller skiftenøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan føre til personskader.

e) Unngå unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uven- tede situasjoner bedre kontrollere el-verktøyet.

f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.

g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redu- sere støvrelaterte farer.

h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

4) Bruk og behandling av el-verktøyet

a) Du skal ikke overbelaste el-verktøyet. Bruk et elverktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk el-verktøy, som har defekt bryter. Elverktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne forholdsregelen hindrer utilsiktet start av el-verktøyet.
d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. Elektroverktøy er farlige, når de brukes av uerfarne personer.
e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.
f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjarekanter en mindre utsatt for fastsetting og lettere å føre.

g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situa-sjoner.
h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

5) Bruk og behandling av det batteridrevne verktøyet

a) Batterier må kun lades med ladeapparater som anbefales av produsenten. Gjennom et ladeapparat, som er egnet for en bestemt type batterier, er det brannfare, hvis det brukes med andre batterier.

b) Benytt kun batterier som er ment for dette i elektroverktøy. Bruken av andre batterier kan føre til personskader og brannfare.

c) Sørg for at batterier som ikke er i bruk holdes unna binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander, som kan forårsake en forbindelse på kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

d) Ved feil bruk kan væske lekke ut av batteriet. Unngå kontakt med denne væsken. Ved utilsiktet kontakt må væsken skylles av med vann. Dersom væsken kommer i øynene, må det i tillegg konsulteres legehjelp. Batterivæske som trer ut kan føre til hudirritasjon eller forbrenninger.

e) Ikke bruk batterier som er skadet eller som er endret. Skadede eller endrede batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskader.

f) Batteriet må ikke utsettes for brann eller for høye temperaturer. Brann eller temperaturer på over 130 °C kan føre til eksplosjon.

g) Følg alle veiledninger for lading og sørg for at batteriet eller batteriverktøyet aldri lades utenfor temperaturområdet som er angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke brannfaren.

6) Service

a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler. Dermed sikres det at sikkerheten til el-verktøyet opprett-holdes.

b) Foreta aldri vedlikehold av skadde batterier. Vedlikehold av batterier skal kun utføres av produsenten eller autoriserte kundeserviceinstanser.

Generelle sikkerhetsinstruksjoner for kjedesag

a) Hold alle kroppsdeler unna sagkjedet når sagen er i gang. Forsikre deg før start av sagen, at sagkjedet ikke berører noe. Når du arbeider med en motorsag, kan et øyeblikk uoppmerksomhet føre til, at klær eller kroppsdeler gripes av sagkjedet.

b) Hold motorsagen alltid med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtak. Hvis du holder motorsagen i omvendt arbeidsholdning økes faren for personskader og må aldri gjøres.

c) Hold motorsagen kun på de isolerte håndtaksflatene, sagkjedet kan støte på skjulte strømledninger eller den egne nettkabelen. Ved kontakt av sagkjedet med en strømførende ledning kan også deler av apparatet som er av metall bli strømførende og føre til elektrisk støt.

d) Bruk øyebeskyttelse. Det anbefales å bruke ytterligere verneutstyr for hørselen, hodet, hendene, beina og føttene. Egnede verneklær reduserer faren for personskader grunnet flak med materiale som kastes rundt og tilfeldig berøring av sagkjedet.

e) Ikke bruk motorsagen på et tre, stige, tak eller ustabil overflate. Drift på en slik måte utgjør en alvorlig fare for personskader.

f) Pass alltid på at du står stabilt og bruk motorsagen kun, när du står på fast, sikker og plan undergrunn. Glatt undergrunn eller ustabile standflater kan före til at du mister balansen eller kontroll over motorsagen.

g) Når du kutter en gren som står under spenning, må du regne med at den fjærer tilbake. Hvis spenningen frigjøres i trefibrene, kan den spente grenen treffe brukeren og/eller føre til tap av kontroll over motorsagen.

h) Vær spesielt forsiktig ved kutting av kratt og unge trær. Det tynne metallet kan sette seg fast i sagkjedet og slå på deg eller få deg til å miste likevekten.

i) Bær motorsagen på det fremre håndtaket mens den er slått av, sagkjedet må peke bort fra kroppen. Ved transport eller oppbevaring av motorsagen må du alltid sette på beskyttelsesdekselet. Forsiktig håndtering av motorsagen reduserer sannsynligheten for utilsiktet berøring av sagkjedet som er i gang.

j) Følg anvisningene for smøring, kjedespenning og skifte av føringsskinne og kjede. Et kjede som ikke er forskriftsmessig spent eller smurt kan enten revne eller øke faren for tilbakeslag.

k) Sag kun treverk. motorsagen skal ikke brukes for arbeider, som den ikke er ment for. Eksempel: Ikke bruk motorsagen til å sage metall, plast, murverk eller byggematerialer, som ikke er av treverk. Bruk av motorsagen for ikke forskriftsmessige arbeider kan føre til farlige situasjoner.

1) Forsøk ikke å felle et tre før du har en grundig forståelse av risikoene og hvordan du kan unngå dem. Brukeren eller andre personer risikerer å bli alvorlig skadet av et fallende tre.

m) Følg alle anvisninger i forbindelse med fjerning av materialansamlinger, oppbevaring og vedlikehold av kjedesagen. Kontroller at bryteren er slått av og at batteriet er tatt ut. Uventet drift av kjedesagen under fjerning av materialansamlinger eller under vedlikeholdsarbeid kan føre til alvorlige personskader.

Årsaker og unngåelse av et tilbakeslag

Et tilbakeslag kan oppstå, hvis spissen til føringsskinnen berører en gjenstand eller treverket bøyer seg og sagkjet det klemmer fast i snittet.

Berøring av skinnetuppen kan i enkelte tilfeller føre til en uventet bakovervendt reaksjon, som gjør at føringsskinnen kastes oppover og i retning av brukeren.

Hvis sagkjedet klemmer fast på overkanten av føringsskinnen kan skinnen raskt støte tilbake i retning av brukeren.

Hver av disse reaksjonene kan føre til, at du mister kontrollen over sagen og eventuelt får alvorlige personskader. Du må ikke bare forlate deg på sikkerhetsinnretningene som er installert i motorsagen. Som bruker av en motorsag bør du gjennomføre forskjellige tiltak, for arbeid uten ulykker og personskader.

Et tilbakeslag er en følge av at motorsagen brukes feil. Det kan hindres gjennom egnede sikkerhetstiltak, som er beskrevet påfølgende:

a) Hold sagen fast med begge hendene, mens tommelen og fingeren griper rundt håndtakene til motorsagen. Bring kroppen og armene dine i en stilling, der de tåler rekylkreftene. Hvis det er blitt gjennomført egnede tiltak, kan brukeren kontrollere rekylkreftene. Du må aldri slippe motorsagen.
b) Unngå en unormal kroppsholdning og ikke sag over skulderhøyde. Dermed unngår du utilsiktet berøring av skinnetuppen og har bedre kontroll over motorsagen i uventede situasjoner.
c) Bruk alltid reserveskinner og sagkjeder som foreskrevet av produsenten. Feil reserveskinner og sagkjeder kan revne og/eller føre til rekyl.
d) Overhold anvisningene fra produsenten for sliping og vedlikehold av sagkjedet. For lave dybdebegren- sere øker faren for rekyl.

Ytterligere sikkerhetsinstruksjoner

• Følg nøye vedlikeholds-, inspeksjons- og serviceinstruksjonene i denne bruksanvisningen. Skadde beskyttelsesinnretninger og deler må repareres eller skiftes ut av vårt servicesenter, med mindre annet er angitt i bruksanvisningen.
• Det anbefales at en førstegangsbruker i det minste bør øve på å kutte stokker på en sagbukk eller stativ.
• Når du sager i en skråning, må du alltid stå over trestammen. For å opprettholde full kontroll i øyeblikket av "saging gjennom", reduser kontakttrykket mot slutten av kuttet uten å slippe det faste grepet på håndtakene til produktet. Pass på at sagkjedet ikke berører bakken. Etter å ha fullført kuttet, vent til produktet står stille før du fjerner produktet derfra.

Slå alltid av motoren til produktet og ta ut batteriet før du går fra tre til tre.

• Smuss, steiner, løs bark, spiker, stifter og ståltråd skal fjernes fra treet.
• Ikke bruk tilbehør som ikke er anbefalt av produ-senten. Dette kan føre til elektrisk støt eller brann.
• Bruk av produktet ved tordenvær er forbudt - Fare for lynnedslag!

Resterende risikoer

Produktet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Hørselsskader, hvis det ikke brukes foreskrevet hørselvern.
• Restfarer kan minimeres dersom "Sikkerhetsinstruksjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.
• Bruk produktet slik det anbefales i denne brukerveiledningen. På denne måten oppnår du at produktet gir optimal ytelse.
• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer.

ADVARSEL

Under drift danner dette el-verktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

ADVARSEL

Ved langvarig arbeid kan operatøren oppleve sirkulasjonsforstyrrelser (hånd-arm vibrasjonssyndrom) på grunn av vibrasjoner i operatørens hender.

Hånd-arm vibrasjonssyndromet er en vaskulær sykdom hvor de små blodkarene på fingrene og tærne får sporadiske kramper. De berørte områdene er ikke lenger tilstrekkelig forsynt med blod og ser således meget bleke ut. Hyppig bruk av vibrerende produkter kan forårsake nerveskader hos personer som har nedsatt blodsirkulasjon (f.eks. røykere, diabetikere).

Hvis du merker uvanlige svekkelser, må du stoppe arbeidet omgående og oppsøke en lege.

OBS

Produktet er en del av 20V IXES-serien og skal kun brukes med batterier fra denne serien. Batterier skal kun lades med ladere fra denne serien. Herved må du følge spesifikasjonene til produsenten.

ADVARSEL

Vær oppmerksom på sikkerhetsanvisningene og merknadene for lading og riktig bruk som er gitt i brukerveiledningen til batteriet og la- deren fra 20V IXES-serien. En detaljert be- skrivelse av ladeprosessen og ytterligere in- formasjon finnes i denne separate bruksan- visningen.

6 Tekniske data

Batteridreven kjedesag BC-CS355Duo-X
Merkespenning 40V (2x20V)	---
Motorturtall 30000 min	-1
Motorstrøm 30 A
Tomgangsstrøm 6 A
Beskyttelsesklasse IPX0
Maks. kjedehastighet 15m/s
Føringsskinne 356 mm (14")
Effektiv kuttlengde 335 mm
Kjededeling 9,525 mm (0,375")
Drivleddtykkelse 1,27 mm (0,050")
Kjedehjul antall tenner 6 tenner/9,525 mm (0,375")
Type sagkjede(formontert)	Kangxin3/8LP-53
Type føringsskinne(formontert)	KangxinAP14-53-507P
Tank/sagkjedeolje 260 ml
Vekt uten sverd og kjede(uten batteri)	3,3 kg
Vekt med sverd og kjede(uten batteri)	3,8 kg

Med forbehold om tekniske endringer!

Støy og vibrasjon

ADVARSEL

Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, bruk egnet hørselsvern for deg selv og alle i nærheten.

Støy- og vibrasjonsverdiene ble beregnet i henhold til EN 62841-1 og EN 62841-4-1.

Støyverdier

Lydtrykk L_pA	92,5 dB
Måleusikkerhet K_pA	3 dB
Støyeffekt L_wA	104,8 dB
Måleusikkerhet K_wA	3 dB

Vibrasjonsverdier (hånd-arm-sving)

Vibrasjon ah
Fremre håndtak	4,2 m/s2
Bakre håndtak 4,61 m/s	2
Måleusikkerhet K	1,5 m/s2

Den angitte totale vibrasjonsverdien og den totale støye-misjonsverdien er blitt målt iht. en standardisert testmetode og kan brukes for sammenligning av et el-verktøy med et annet.

De angitte støyemisjonsverdiene og den angitte totale vibrasjonsverdien kan også benyttes til en foreløpig vurdering av belastningen.

ADVARSEL

Støyemisjonen og vibrasjonsutslippsverdien kan ved den faktiske bruken av el-verktøyet skille seg fra de angitte verdiene, avhengig av type og måte, som el-verktøyet brukes, spesielt, hvilken type arbeidsstykke som be-arbeides.

Prøv å holde belastningen lavest mulig. Eksempler på tiltak: begrensning av arbeidstiden. Derved skal en ta hensyn til alle aspektene til driftssyklusen (for eksempel perioder, der el-verktøyet er slått av, og slike, der det er slått på, men drives uten belastning).

7 Utpakking

ADVARSEL

Barn skal ikke leke med plastposer, folier og små- deler! Det er fare for svelging og kvelning!

• Åpne emballasjen og ta produktet forsiktig ut.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Kontroller produktet og tilbehørsdeler for transportskader. Meld eventuelle skader straks til transportselskapet som leverte produktet. Senere reklamasjoner vil ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.
• Gjør deg kjent med produktet ved hjelp av brukerveiledningen før du tar det i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for produktet.

8 Før igangsetting

FARE

Fare for personskader!

Bruk av et ufullstendig montert produkt kan føre til alvorlige personskader.

• Kontroller strammingen av sagkjedet hyppig.
• Før hver bruk, utfør en visuell inspeksjon for å kontrollere at produktet er komplett og ikke inneholder skadde eller slitte komponenter. Sikkerhets- og beskyttelsesinnretninger må være intakt.

ADVARSEL

Fare for personskader!

Fjern batteriet fra el-verktøyet før du utfører noe arbeid på el-verktøyet (f.eks. vedlikehold, verktøyskift osv.) samt når du transporterer og oppbevarer det. Det er fare for personskader hvis på-/av-bryteren betjenes utilsiktet.

ADVARSEL

Fare for personskader hvis du håndterer sagkjedet eller sverdet!

– Bruk kuttsikre hansker.

Merknad:

• Et nytt sagkjede forlenges og må strammes oftere. Kontroller kjedespenningen regelmessig etter hvert kutt og juster den.
• Bruk kun sagkjeder og sverd som er utformet for dette produktet.

FORSIKTIG

Et feilmontert sagkjede fører til ukontrollert skjæreatferd av produktet! Vær oppmerksom på foreskrevet løperetning ved montering av sagkjedet!

- Plasser produktet på en flat, rett overflate.

8.1 Montere sverd (8) og sagkjede (7) (fig. 2)

Merknad:

For å montere sagkjedet kan det være nødvendig å vippe den batteridrevne kjedesagen til siden.

1. Drei kjedestrammerhjulet (9) mot klokken for å fjerne kjedehjuldekselet (10).
2. Legg ut sagkjedet (7) i en løkke slik at skjærekantene er utrettet med klokken. For utretting av sagkjedet (7), bruk symbolene (pilene) på sagkjedet (7) eller over føringsbolten (19) som veiledning.
3. Legg sagkjedet (7) i sporet til sverdet (8).
4. Sett inn sverdet (8) på føringsbolten (19) og på støtte-bolten (18). De to føringsboltene (19) og støttebolten (18) må være i langhullet på sverdet (8).
5. Før sagkjedet (7) rundt kjedehjulet (17) og kontroller utrettingen av sagkjedet (7).
6. Trekk litt på sverdet (8) for å forspenne sagkjedet (7) litt.
7. Sett igjen på kjedehjuldekselet (10). Pass på at kjedehjuldekselet (10) sitter i sporet på hu- set.
8. Drei kjedestrammehjulet (9) med klokken fast for hånd.
9. Kontroller festet til sagkjedet (7) igjen og stram sagkjedet (7) som beskrevet under 8.2.

8.2 Stramme sagkjedet (7) (fig. 1)

ADVARSEL

Fare for personskader hvis sagkjedet hopper av!

Et utilstrekkelig strammet sagkjede kan løsne under drift og forårsake personskader.

• Kontroller strammingen avsagkjedet hyppig.
• Sagkjedestrammingen er for lav når drivleddene kommer ut av sporet på undersiden av føringsskinnen.

• Stram sagkjedet forskriftsmessig hvis sagkjedes-trammingen er for lav.

• Drei kjedestrammehjulet (9) med klokken, slik at sag-kjedet (7) strammes.
  Sagkjedet (7) må ikke henge ned, men det skal kunne trekkes av 1-2 millimeter fra sverdet (8) på midten av sverdet.

• Drei sagkjedet (7) for hånd for å kontrollere at det går jevnt. Det må gli fritt i sverdet (8).

Kjedestrammingen og kjedesmøringen har stor innflytelse på sagkjedets levetid.

Sagkjedet er riktig strammet når det ikke henger ned på sverdet og kan trekkes hele veien rundt med en hanskebelagt hånd. Når du trekker i sagkjedet med en trekkraft på 9 N (ca. 1 kg), skal sagkjedet og sverdet ikke ha mer enn 2 mm avstand.

Merknad:

• Spenningen på et nytt kjede må kontrolleres og justeres etter at du har arbeidet et par minutter.
• Stramming av sagkjedet bør utføres på et rent sted, fritt for sagflis og lignende.
• Riktig sagkjedestramming sikrer brukerens sikkerhet og reduserer eller forhindrer slitasje og kjedeskader.
• Vi anbefaler at brukeren kontrollerer kjedestrammingen før arbeidet påbegynnes. Sagkjedet er riktig strammet når det ikke henger på undersiden av sverdet og kan trekkes hele veien rundt med en hanskebelagt hånd.
• Hvis sagkjedet henger eller fjærstrammeren er defekt, kontakt et fagverksted.

OBS

Ved arbeid med sagen blir sagkjedet varmt og utvider seg derfor litt. Denne "forlengelsen" er spesielt å forvente ved nye sagkjeder.

8.3 Fylle på sagkjedeolje (fig. 3)

FARE

Slå alltid av produktet og la motoren avkjøle før du fyller på olje. Det er fare for brann hvis olje renner over.

OBS

Produktskade!

Hvis produktet brukes uten eller med for lite olje eller med brukt olje, kan dette føre til produktskade.

• Fyll på olje før igangsetting. Produkt leveres uten olje.
• Ikke bruk gammel olje!
• Kontroller oljenivået hver gang du bytter batteri.

OBS

Miljøskader!

Sølt olje kan forurense miljøet permanent. Væsken er svært giftig og kan raskt føre til vannforurensning.

• Fyll/tøm olje kun på flate, faste overflater.
• Bruk en påfyllingsstuss eller trakt.
• Samle opp olje som tappes ut i en egnet beholder.
• Tørk umiddelbart opp eventuelt oljesøl og kast kluten i henhold til lokale forskrifter.
  – Kast olje i henhold til lokale forskrifter.

Sagkjedet blir automatisk smurt under drift av produktet. For å smøre sagkjedet tilstrekkelig, må det alltid være nok sagkjedeolje i oljetanken. Kontroller med jevne mellomrom hvor mye olje som er igjen i oljetanken.

Merknad:

• Lokket er utstyrt med en läs.
• Fyll den batteridrevne kjedesagen kun med miljøvennlig kjedesmøreolje av høy kvalitet (i henhold til RAL-UZ 48).

• Før du slår på produktet, sørg for at oljetanklokket er på plass og lukket.

• Åpne oljetanken (14). For å gjøre dette, skru av oljetanklokket (14) mot klokken.

• Bruk en trakt* for å hindre at olje renner ut.
• Fyll forsiktig på kjedesmøreoljen til det øvre merket på oljenivåindikatoren (13) er nädd. Påfyllingsmengde oljetank: maks 260 ml.
• Skru på oljetanklokket (14) med klokken for å lukke oljetanken (14).
• Tørk umiddelbart opp eventuelt oljesøl og kast kluten* i henhold til lokale forskrifter.
• For å kontrollere sagkjedesmøringen, hold produktet med sagkjede over et papirark og gi full gass et par sekunder. Du kan se på papiret om kjedesmøringen virker.

Sett batteriet inn først, när det batteridrevne verktøyet er klargjort for bruk.

Sett inn batteriet

1. Skyv batteriene (20) inn i batteriholderen (4). Batteriene (20) går hørbart i inngrep.

Ta ut batteriet

1. Trykk på opplåsingstasten (21) til batteriene (4) og trekk batteriene (20) ut av batteriholderen (4).

8.4.1 Ladeindikator (11) (fig. 4)

Ladeindikatoren (11) signaliserer ladetilstanden til batteriet (20).

Ladetilstanden til batteriet vises av at den tilsvarende LED-en lyser opp.

1. Trykk på tasten på ladeindikatoren (11) for å kontrollere ladetilstanden.

3 LED-er lyser Batteri fullt
2 LED-er lyser Batteri delvis	ladet
1 LED lyser Batteriet må lades

8.5 Sikkerhetsinnretninger (fig. 1)

- Beskytter hånden mot greiner og kvister og hvis kjedet hopper av.

- På-/av-bryter (2) med umiddelbart kjedestopp

– Når du slipper på-/av-bryteren, slås produktet av umiddelbart.

• Kjedebrems / fremre håndbeskyttelse (6)

• Sikkerhetsinnretning som stopper sagkjedet umiddelbart ved tilbakeslag.
• Spaken kan også betjenes manuelt.
• Beskytter operatørens venstre hånd hvis han/hun sklir av det fremre håndtaket.

• Sagkjede (7) med lavt tilbakeslag

– Hjelper deg med å absorbere tilbakeslag med spesialutviklede sikkerhetsinnretninger.

- Startsperre (12)

- ∅ker stabiliteten ved vertikale kutt og gjør sagingen enklere.

9 Betjening

Den batteridrevne kjedesagen er utstyrt med et hurtigstrammende kjedesystem. Det roterende sagkjedet føres over et sverd (føringsskinne). En oljeautomatikk sørger for kontinuerlig kjedesmøring. For å beskytte brukeren er produktet utstyrt med forskjellige verneinnretninger (se 8.5).

Funksjonen til betjeningsdelene finner du i de påfølgende beskrivelsene.

OBS

Pass på at omgivelsestemperaturen under arbeid ikke overstiger 50°C og ikke faller under -20°C.

OBS

Produktet er en del av 20V IXES-serien og skal kun brukes med batterier fra denne serien. Batterier skal kun lades med ladere fra denne serien. Herved må du følge spesifikasjonene til produsenten.

FARE

Fare for personskader!

Hvis produktet sitter fast, ikke prøv å dra ut produktet med kraft.

• Slå av motoren.
• Bruk en løftearm eller kile for å frigjøre produktet.

9.1 Kjedebrems (fig. 1, 5)

ADVARSEL

Kjedebremsen må kontrolleres før hver idrift- setting.

Kjedebremsen bremser sagkjedet umiddelbart ved tilbakeslag.

ADVARSEL

Produktskade!

Å øke motorturtallet for lenge med blokkert kjedebrems skader motoren og kjededriften.

Hvis sagkjedet fortsatt beveger seg, kontakt kundeservice.

1. Vipp kjedebremsen/fremre håndbeskyttelse (6) i retning av sverdet (8).

9.1.2 Løsne kjedebrems/fremre håndbeskyttelse (6)

1. Trekk kjedebremsen/fremre håndbeskyttelse (6) i retning av det fremre håndtaket (5).

9.1.3 Kontrollere kjedebrems/fremre håndbeskyttelse (6)

1. Løsne kjedebremsen/fremre håndbeskyttelse (6) som beskrevet under 9.1.2.
2. Hold den batteridrevne kjedesagen fast med begge hendene.
3. Slå på den batteridrevne kjedesagen som beskrevet under 9.2 og trykk på av-/på-bryteren (2).
4. Vipp kjedebremsen/fremre håndbeskyttelse (6) i retning av sverdet (8). Sagkjedet (7) må stoppe umiddelbart!

Hvis sagkjedet fortsatt beveger seg, må du ikke bruke produktet. Det er fare for personskader på grunn av sagkjedet som fortsetter å gå. Kontakt kundeservicen.

9.2 Slå av/på og drive produktet (fig. 1, 3, 5)

ADVARSEL

Fare for personskader grunnet tilbakeslag!

Hvis du ikke bruker produktet, fortsetter LED-en på hovedbryteren å lyse i 1 minutt. Deretter slås produktet automatisk av.

Merknad:

Med på-/av-bryteren kan du regulere turtallet trinnløst. Jo lenger du trykker på-/av-bryteren, desto høyere er turtallet.

Innkobling

1. Kontroller om det er sagkjedeolje i oljetanken (14).
2. Trekk sverd- og kjedebeskyttelsen (16) av fra sverdet (8).
3. Løsne kjedebremsen som beskrevet under 9.1.2.
4. Hold produktet med venstre hånd på det fremre håndtaket (5) og med høyre hånd på det bakre håndtaket (1). Tomler og fingrer må gripe godt rundt håndtakene (1, 5).
5. Bring kroppen og armene dine i en stilling, der de tåler rekylkreftene.
6. Trykk på hovedbryteren (3) helt til LED-en lyser.
7. Trykk på startsperren (12) på det fremre håndtaket (5) med tommelen.
8. Hold startsperren trykket (12).
9. For å slå på produktet, trykk på-/av-bryteren (2).
10. Slipp startsperren (12).

Merknad:

Det er ikke nødvendig å holde inne startsperren etter å ha startet produktet. Startsperren skal forhindre at produktet startes ved et uhell.

Utkobling

1. Slipp på/-av-bryteren (2) for å slå av.
2. Trykk på hovedbryteren (3) helt til LED-en slutter å lyse.
3. Aktiver kjedebremsen som beskrevet under 9.1.1.
4. Etter hvert arbeid med produktet, sett på den medføl-gende sverd- og kjedebeskyttelsen (16).

9.3 Overlastvern

Ved overbelastning av batteriet slår det seg av automatisk. Etter en avkjølingsperiode (som vil variere i lengde) kan produktet slås på igjen.

10 Arbeidsinstrukser

FARE

Fare for personskader!

Dette avsnittet dekker de grunnleggende arbeidsteknikkene for håndtering av produktet.

Informasjonen som gis her erstatter ikke mange års opplæring og erfaring fra en spesialist.

Unngå alt arbeid som du ikke er tilstrekkelig kvalifisert til!

Uforsiktig håndtering av produktet kan føre til svært alvorlige personskader eller dødsfall!

FARE

Fare for personskader!

Sag- og fellingsarbeid og alt tilhørende arbeid må kun utføres av spesialutdannede og opplærte personer.

Merknader:

Før du slår på produktet, sørg for at produktet ikke berører noen gjenstander.

Følg de landsspesifikke forskriftene for fellingsarbeid og innhent informasjon fra ansvarlig myndighet.

• Pass på at ingen kan bli skadet av fallende grener og trær.
• Kun personer som kreves for fellingsarbeidet skal være i arbeidsområdet.
• Hold arbeidsområdet på stammen fritt og ryddig slik at brukeren står sikkert.

- Hold rømningsveiene frie og ryddige slik at du raskt kan forlate arbeidsområdet.

- Ikke utfør fellingsarbeid i sterk vind, dårlig vær eller dårlig sikt.

- Hold en avstand på minst 2 1/2 trelengder til neste arbeidsplass.

- Slå av motoren hvis sagen kommer i kontakt med et fremmedlegeme. Kontroller sagen og reparer den om nødvendig.

- Beskytt Sagkjede mot smuss og sand. Selv små mengder smuss kan raskt gjøre Sagkjede sløvt og øke risikoen for tilbakeslag.

- Start med å sage mindre tømmerstokker som øvelse for å få en følelse av produktet ditt før du gjennomfører vanskeligere oppgaver.

- Press huset til den batteridrevne kjedesagen mot trestammen når du begynner å sage.

- La sagen gjøre jobben. Påfør kun lett trykk nedover.

- For ikke å miste kontrollen over produktet når Sagkjede kommer ut av treverket, bør du ikke legge trykk på sagen mot slutten av snittet.

- Ikke skjær treverk som ligger på bakken eller prøv å sage røtter som stikker opp fra bakken.

- Unngå unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verktøyet.

• Sagkjedet må ikke berøre bakken eller andre gjenstander under eller etter saging.
• Følg også sikkerhetstiltakene mot tilbakeslag (se sikkerhetsinstruksjonene).

10.1 Riktig holdning

FARE

Fare for personskader!

– Arbeid aldri på ustabile underlag!
– Arbeid aldri over skulderhøyde!
– Arbeid aldri stående på stiger!
– Ikke arbeid när du böyer deg for langt frem!
- Bruk produktet kun i gunstige vær- og terrengforhold!
- Stå stødig med begge føttene på bakken.
– Vær oppmerksom på hindringer i arbeidsområdet.
– Hold alltid produktet med begge hender när du arbeider!

• Påfør jevnt trykk på produktet, men ikke overdreven kraft.
• Hvis mulig, plasser produktet med krokanslaget på grenen som skal sages.
• Arbeid aldri uten krokanslag. Produktet kan trekke operatøren fremover.
• Bruk krokanslaget til å skjære trestammer eller tykke grener.
• Bruk av krokanslaget øker arbeidssikkerheten, reduserer personlig belastning under arbeidet og reduserer i tillegg vibrasjonene.
• Hvis et fremmedlegeme ble truffet. Se etter skader på produktet og foreta nødvendige reparasjoner før du starter og bruker produktet igjen. Hvis produktet begynner å vibrere unormalt kraftig, kreves en umiddelbar inspeksjon.

10.3 Sageteknikker

10.3.1 Trekkende saging

Ved denne teknikken sager du fra topp til bunn ved å bruke undersiden av sverdet.

Herved skyver sagkjedet produktet fremover og bort fra brukeren. Herved danner forkanten av produktet en støtte som absorberer kreftene som genereres på trestammen under saging. Ved trekkende saging har brukeren betydelig mer kontroll over produktet og kan bedre unngå tilbakeslag.

10.3.2 Skyvende saging

FARE

Livsfarlige personskader!

Hvis sverdet vipper, kan produktet kastes mot brukeren med stor kraft.

Dersom brukeren ikke kompenserer for den bakoverskyvede kraften til sagkjedet med sin fysiske styrke, er det fare for at kun sverdspissen har kontakt med treverket og fører til tilbakeslag.

Ved denne teknikken sager du med oversiden av føringsskinnen nedenfra og oppover.

Herved skyver sagkjedet produktet bakover og mot brukeren.

10.3.3 Kappe

Kapping er saging av felte trestammer i mindre seksjoner. Om mulig bør stammen legges opp og støttes av greiner, bjelker eller kiler.

• Pass alltid på at du står stabilt og bruk motorsagen kun, när du står på fast, sikker og plan undergrunn. Glatt undergrunn eller utabile standflater kan före til at du mister balansen eller kontroll over motorsagen.
• Når du sager i en skråning, må du alltid stå over grenen. Pass på at sagkjedet ikke berører bakken. Etter å ha fullført kuttet, vent til sagkjedet har stanset før du fjerner produktet.
• Slå alltid av motoren til produktet, før du går fra en arbeidsplass til en annen arbeidsplass.

10.3.3.1 Stammen ligger på bakken (fig. 6)

• Sagkjedet må ikke berøre bakken eller andre gjenstander under eller etter saging.
• Sag stammen helt igjennom fra toppen.
• Hvis det er mulighet for å snu stammen, sager du den 2/3. Deretter snur du stammen og sager gjennom resten av stammen fra toppen.

• Sag først gjennom 1/3 av stammens diameter fra bunn til topp (med oversiden av sverdet) for å unngå splintring.
• Sag deretter fra topp til bunn (med undersiden av sverdet) mot det første snittet for å unngå fastkiling.

10.3.3.3 Stammen er støttet opp på begge ender (fig. 8)

• Sag først gjennom 1/3 av stammens diameter fra topp til bunn (med undersiden av sverdet).
• Sag deretter fra bunn til topp (med oversiden av sverdet) til snittene møtes.

10.3.3.4 Sage på en sagbukk (fig. 9)

1. Hold produktet godt med begge hender og flytt produktet foran kroppen mens du sager.
2. Når stammen kuttes gjennom, før produktet til høyre forbi kroppen. Hold venstre arm så rett som mulig, se opp for stammen som faller ned.
3. Plasser deg slik at den avkappede stammen ikke utgjør en fare.
4. Pass på føttene. Den avkappede stammen kan forårsake personskader när den faller ned.
5. Sørg for at kroppen din er balansert og at du har et sikkert grep.

10.3.4 Kvisting (fig. 10)

! ADVARSEL

Fare for personskader!

Mange ulykker skjer ved kvisting.

1. Hold produktet godt med begge hender og flytt produktet foran kroppen mens du sager.
2. Ikke len deg for langt fremover under drift.
3. Sag aldri av grener mens du står på trestammen.
4. Hold øye med tilbakeslagsområdet när grener står under spenning.

Kvisting er betegnelsen på å fjerne grener og kvister fra et tre.

• Fjern støttende grener først etter kapping på langs.
• Grener under spenning må sages fra bunn til topp for å hindre at produktet kiler seg fast.
• Når du sager av tykkere greiner, bruk samme teknikk som när du kapper på langs.
• Arbeid til venstre for stammen og så nært produktet som mulig. Om mulig hviler vekten av produktet på stammen.
• Bytt plassering for å sage av grener utenfor stammen.
• Forgrenede grener kappes enkeltvis på langs.
• Ved kvisting må du la større, nedoverpekende grener som støtter treet stå inntil videre. Kapp mindre grener med ett kutt.

10.3.5 Felling av et tre (fig. 11, 12)

FARE

Fare for personskader!

Sag- og fellingsarbeid og alt tilhørende arbeid må kun utføres av spesialutdannede og opplærte personer.

FARE

– Sag aldri trestammen helt gjennom!
– Ved felling må du kun stå ved siden av treet som skal felles!

FARE

Ikke fell et tre hvis det er sterk eller skiftende vind, hvis det er fare for skade på eiendom, eller hvis treet kan treffe elektriske ledninger.

- Pass på at ingen mennesker eller dyr oppholder seg i nærheten av arbeidsområdet. Sikkerhetsavstanden mellom treet som skal felles og nærmeste arbeidsplass skal være 2 1/2 trelengder.

- Vær oppmerksom på fellingsretningen: Brukeren må kunne bevege seg trygt i nærheten av det felte treet for enkelt å kunne kappe treet i lengder og kviste treet. Du må unngå at det fallende treet blir fanget i et annet tre. Vær oppmerksom på den naturlige fallretningen, som avhenger av treets helning og skjevhet, vindretning og antall greiner.

- Små trær med en diameter på 15-18 cm kan vanligvis sages med ett kutt.

- Når du sager i en skråning, må du alltid stå over grenen. Pass på at sagkjedet ikke berører bakken. Etter å ha fullført kuttet, vent til sagkjedet har stanset før du fjerner produktet.

- Smuss, steiner, løs bark, spiker, stifter og ståltråd skal fjernes fra treet.

Kvisting:

- Fjern grener som henger ned ved å sette kuttet over grenen. Kvist aldri høyere enn skulderhøyde.

Rømningsområde:

- Fjern underveksten rundt treet for å sikre enkel rømning. Rømningsområdet bør ligge ca. 45° bak den planlagte fellingsretningen.

Kutte fellingshakket:

- Plasser et fellingshakk i den retningen du vil at treet skal falle.

- Skjæredybden skal være omtrent 1/3 av stammens diameter. Dette forhindrer at sagkjedet eller føringsskinnen kommer i klem ved det andre kuttet av hakket.

- Lag nå et skrått sagsnitt med en skjærevinkel på ca. 45° ovenfra som møter nøyaktig det nedre sagsnittet.

FARE

- Lag fellingskuttet fra den andre siden av stammen mens du står til venstre for trestammen og sager med trekkende sagkjede.

- Den delen av stammen som ikke er gjennomsagt kalles steg (fellestang). Steget hindrer at treet vriir seg og faller i feil retning. Ikke sag gjennom steget.

- Når fellingskuttet nærmer seg steget, bør treet begynne å falle.

- Hvis det ser ut til at treet ikke faller i ønsket retning eller lener seg bakover og sagkjedet kiler seg fast, stopp fellingskuttet og bruk tre-, plast- eller aluminium-skiler for å åpne kuttet og bevege treet i ønsket fallretning.

- Hvis stammens diameter er større enn lengden på sverdet må du gjøre to kutt.

- Etter å ha gjort fellingskuttet faller treet av seg selv eller ved hjelp av fellekilen eller brekkjernet.

FARE

Så snart treet begynner å falle, trekk produktet ut av snittet, stopp motoren, legg fra deg produktet og forlat arbeidsområdet via rømningsveien. Vær oppmerksom på fallende greiner og unngå å snuble.

10.3.6 Løsning av en fastkilt batteridreven kjedesag

Hvis den batteridrevne kjedesagen setter seg fast under kutting, gjør du som følger:

1. Slå av den batteridrevne kjedesagen og sikre den mot innsiden av trestammen (dvs. mot trestammen) eller fest den til et separat verktøytau.
2. Trekk den batteridrevne kjedesagen ut av hakket mens du løfter grenen så langt som nødvendig.
3. Om nødvendig, bruk en håndsag eller en annen batteridreven kjedesag for å frigjøre den fastkilte batteridrevne kjedesagen ved å kutte minst 30 cm unna den fastkilte batteridrevne kjedesagen.

Uavhengig av om du bruker en håndsag eller en batteridreven kjedesag til å frigjøre en fastkilt batteridreven kjedesag, skal kuttene for å frigjøre den batteridrevne kjedesagen alltid gjøres på utsiden (mot tuppen av grenene) slik at den batteridrevne kjedesagen ikke tas med av de avkappede delene og komplisere situasjonen ytterligere.

10.4 Etter bruk

• Før du legger produktet fra deg, må du alltid slå av produktet og vente til det stopper.
  • Fjern batteriet.
• Sett sverd- og kjedebeskyttelsen på sverdet.
• Aktiver kjedebremsen.
• La produktet avkjøle.

11 Rengjøring

ADVARSEL

La et fagverksted utføre reparasjons- og ved-likeholdsarbeider som ikke er beskrevet i denne brukerveiledningen. Bruk kun originale reservedeler.

Det er fare for ulykker! Vedlikeholds- og rengjøringsarbeider skal kun gjennomføres när batteriet er fjernet.

Det er fare for personskader! La produktet avkjøle før alle vedlikeholds- og rengjørings-arbeider. Elementer av motoren er varme. Det er fare for personskader og forbrenning!

Produktet kan starte uventet, noe som kan føre til personskader.

– Fjern batteriet.
– La produktet avkjøle.
– Ta ut bruksverktøyet.

ADVARSEL

Fare for personskader hvis du håndterer sagkjedet eller sverdet!

– Bruk kuttsikre hansker.

1. Vi anbefaler at du rengjør produktet direkte etter hver bruk.
2. For å rengjøre sagkjedet, bruk en pensel eller håndbørste og ikke væsker.
3. Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.
4. Rengjør eventuelt håndtakene med en fuktig klut som er skylt i såpevann.
5. Hold beskyttelsesinnretninger, luftspalter og motorhuset mest mulig fri for støv og smuss. Tørk av produktet med en ren klut* eller blås ut av det med trykkluft* med lavt trykk. Vi anbefaler at du rengjør produktet direkte etter hver bruk.
6. Ventilasjonsåpninger må alltid være fri.
7. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til produktet. Pass på at det ikke kan komme vann inn i produktet.
8. Rengjør sporet til sverdet med en pensel eller trykkluft.
9. Rengjør kjedehjulet og fjærstrammeren.

12 Vedlikehold

Merknader:

Produktet må vedlikeholdes nøye. Kontroller, om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller skadet slik at funksjonen til produktet er forringet. Skadde deler må repareres før produktet brukes.

Plasser produktet på en flat, rett overflate.

12.1 Kontrollere kjedehjulet (17) (fig. 2)

1. Vri kjedestrammehjulet (9) mot klokken for å løsne kjedestrammingen og fjerne kjedehjuldekselet (10)
2. Fjern sverdet (8) og sagkjedet (7).
3. Kontroller inngangssporene på kjedehjulet (17) med en testmåler (ikke inkludert i leveringsomfanget).
4. Hvis inngangssporene er dypere enn a=0,5 mm, ikke bruk produktet og kontakt en fagforhandler. Kjedehju- let (17) må skiftes ut.

12.2 Kontrollere sverdet (8) (fig. 2)

1. Vri kjedestrammehjulet (9) mot klokken for å løsne kjedestrammingen og fjerne kjedehjuldekselet (10).
2. Fjern sverdet (8) og sagkjedet (7).
3. Mål spordybden til sverdet (8) med målestokken til en testmåler (ikke inkludert i leveringsomfanget).
4. Sverdet (8) må skiftes ut hvis noen av følgende punkter gjelder:
5. Sverdet er skadet.
6. Den målte spordybden er mindre enn den minima- le spordybden til sverdet (4 mm).
7. Sporet til sverdet er trangt eller spredt.

12.3 Skifte ut sverdet (8) (fig. 2)

1. Vri kjedestrammehjulet (9) mot klokken for å løsne kjedestrammingen og fjerne kjedehjuldekselet (10).
2. Fjern sverdet (8) og sagkjedet (7). For demontering må du holde sverdet (8) svingt oppover i en vinkel på ca. 45 grader for lettere å kunne fjerne sagkjedet (7) fra sporet til sverdet (8).
3. Skift ut sverdet (8) og monter sverdet (8) og sagkjedet (7) som beskrevet under 8.1.

12.4 Bytt sagkjede (7) og la det løpe inn (fig. 2)

FARE

Alvorlige personskader hvis sagbladet ryker eller hopper av!

• Bruk kun sagkjeder og sverd som er utformet for dette produktet.

• Før du skifter sagkjede må du rengjøre sporet til kjedesverdet, siden sagkjedet kan hoppe ut av skinnen ved smussavleiringer. Avleiringene kan også absorbere kjedeoljen. Resultatet vil være at kjedeoljen ikke når undersiden av skinnen, eller bare en liten del av den, og smøringen reduseres.

• Vri kjedestrammehjulet (9) mot klokken for å løsne kjedestrammingen og fjerne kjedehjuldekselet (10).

• Fjern sverdet (8) og sagkjedet (7).
• Legg ut sagkjedet (7) i en løkke slik at skjærekantene er utrettet med klokken. For utretting av sagkjedet (7), bruk symbolene (pilene) på sagkjedet (7) eller over føringsbolten (19) som veiledning.
• Legg sagkjedet (7) i sporet til sverdet (8).
• Sett inn sverdet (8) på føringsbolten (19) og på støtte-bolten (18). De to føringsboltene (19) og støttebolten (18) må være i langhullet på sverdet (8).
• Før sagkjedet (7) rundt kjedehjulet (17) og kontroller utrettingen av sagkjedet (7).
• Sett igjen på kjedehjuldekselet (10). Pass på at kjedehjuldekselet (10) sitter i sporet på huset.
• Drei kjedestrammehjulet (9) med klokken fast for hånd.
• Kontroller festet til sagkjedet (7) igjen og stram sagkjedet (7) som beskrevet under 8.2.

Merknad:

Ved nytt sagkjede avtar spenningen etter en tid. Derfor må du etterspenne sagkjedet etter de første 5 kuttene, eller senest etter 10 minutters sagetid.

12.5 Slipe sagkjedet (7)

ADVARSEL

∅kt fare for ulykker på grunn av feil slipt sagkjede!

Avvik fra dimensjonene til skjærekantgeometrien under sliping øker faren for at produktet slår tilbake.

– La en spesialist slipe sagkjedet.

Sagkjedet kan etterslipes av et autorisert fagverksted. Ikke forsøk å slipe sagkjedet selv hvis du ikke har egnet verktøy og nødvendig erfaring.

FORSIKTIG

Sliping av kjedet krever spesialverktøy for å sikre at skjæreverktøyene blir slipt i riktig vinkel og dybde. Etter sliping må alle skjæreledd ha samme bredde og lengde.

Merknader:

Et skarpt sagkjede sikrer optimal skjæreytelse. Den spiser seg uanstrengt gjennom treverket og etterlater store, lange fliser.

Et sagkjede er sløvt hvis du må skyve skjæreutstyret gjennom treverket og flisene er veldig små. Et veldig sløvt sagkjede produserer ingen spon i det hele tatt, kun trestøv.

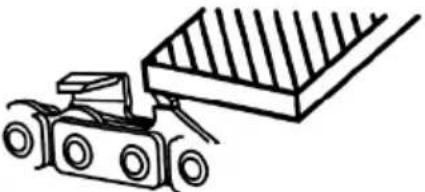

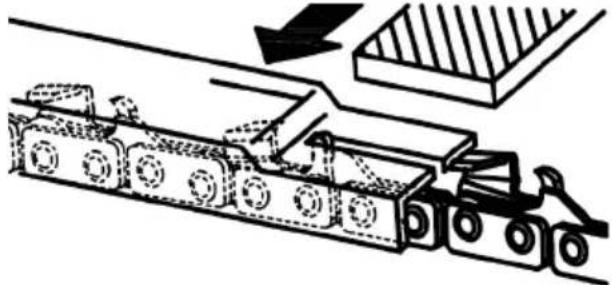

12.5.1 Veiledning for sliping av den batteridrevne kjedesagen

Type sagkjede	Fildiameter ∅vre vinkel Nedre vinkel ∅vre hellingsvinkel			(55°)	Standard dybde-mål
	Fastspenningsro-tasjonsvinkel	Fastspenningshel-lingsvinkel		Sidevinkel
21PBX ca. 4,8 mm 30° 10° 85° 0,64 mm
Dybdeanslag				Fil

13 Lagring og transport

Lagre produktet og dets tilbehør på et mørkt, tørt, frostfritt sted og utilgjengelig for barn.

Den optimale lagringstemperaturen er mellom 5°C og 30°C.

Oppbevar produktet i originalemballasjen.

Dekk til produktet for å beskytte det mot støv eller fuktighet. Oppbevar brukerveiledningen sammen med produktet.

- Sett på kjedebeskyttelsen ved transport og lagring.

13.1 Forberedelse for lagring

1. Sett på kjedebeskyttelsen.
2. Fjern batteriet.
3. Tøm produktet fullstendig.
4. Rengjør og kontroller produktet for skader.

13.2 Transport

ADVARSEL

Fare for personskader!

Fjern batteriet fra el-verktøyet før du utfører noe arbeid på el-verktøyet (f.eks. vedlikehold, verktøyskift osv.) samt når du transporterer og oppbevarer det. Det er fare for personskader hvis på/-av-bryteren betjenes utilsiktet.

• Produktet må kun transporteres på det foreskrevne håndtaket.
• Sikre produktet mot å skli og velte.

14 Reparasjons og reservedelsbestilling

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

OBS

I henhold til produktansvarsloven påtar vi oss ikke ansvar for skader som skyldes feilaktige reparasjoner eller manglende bruk av originale reservedeler.

Be kundeservicen eller en autorisert fagperson til å utføre reparasjoner. Det samme gjelder for tilbehørsdeler.

Ved bestilling av reservedeler må du angi følgende opplysninger:

Reservedeler / tilbehør

Batteri SBP2.0 artikkel-nr.: 7909201708
Batteri SBP4.0 artikkel-nr.: 7909201709
Lader SBC2.4A artikkel-nr.: 7909201710
Lader SBC4.5A artikkel-nr.: 7909201711
Lader SDBC2.4A artikkel-nr.: 7909201712
Lader SDBC4.5A artikkel-nr.: 7909201713
Startersett SBSK2.0 artikkel-nr.: 7909201720
Startersett SBSK4.0 artikkel-nr.: 7909201721

14.2 Tillatte skjæresett

Føringsskinner:
AP14-53-507P Kangxin: 791	0300703
Sagkjeder:
3/8LP-53 Kangxin: 79103007	06

15 Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
• Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!
• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

- Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

• Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner)
• Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.
• Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

• Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

Demonter batteriet før kassering av apparatet!

• Ikke kast batteriet i husholdningsavfallet, i ild (eksplosjonsfare) eller i vann. Skadde batterier kan skade miljøet og helsen din hvis det lekker ut giftig røyk eller væske.
• Defekte eller brukte batterier må resirkuleres iht. direktiv 2023/1542/EF.
• Lever apparatet og laderen på et gjenvinningspunkt. Plast- og metalldelene som brukes kan sorteres og gjenvinnes.

- Kast batteriene i utladet tilstand. Vi anbefaler å dekke polene med en limstrimmel for å beskytte mot kortslutning. Ikke åpne batteriet.

- Kast batterier i henhold til lokale forskrifter. Jepp, lever inn batterier på et innsamlingssted for gamle batterier hvor de blir resirkulert på en miljøvennlig måte. Spør ditt lokale renovasjonsselskap om dette.

16 Feilhjelp

Feil Mulig årsak Avhjelp

Produktet starter ikke. Batteriytelsen er for svak. Lad opp batteriet.
Dårlig skjæreeffekt. Sagkjedet er	montert feil. Monter sagkjedet riktig.
	Sagkjedet er sløvt. La sagkjedet bli slipt av en spesialist eller skift ut sagkjedet.
	Utilstrekkelig kjedestramming.	Kontroller sagkjedet. Stram sagkjedet om nødvendig.
Produkt går tungt/sagkjedet hopper av.	Utilstrekkelig kjedestramming.	Kontroller sagkjedet. Stram sagkjedet om nødvendig.
Kjedet blir varmt, røykutvikling ved saging, missfarging av skinnen.	For lite sagkjedeolje. Kontroller oljeautomatikken. Fyll eventuelt på sagkjedeolje.
Uvanlig vibrasjon	Føringsskinnen er løs.	Kontroller at føringsskinnen sitter godt fast.

17 Garantibetingelser – Scheppach 20V IXES serie

Revisjonsdato 25.04.2024

Kjære kunde,

våre produkter er underlagt streng kvalitetskontroll. Dersom et produkt likevel en gang ikke skulle fungere korrekt, beklager vi dette veldig og ber deg ta kontakte med servicetjenesten vår på adressen nedenfor. Vi er også til-gjengelig for deg på telefon via servicenummeret. Følgen-de henvisninger er ment å hjelpe deg med enkel bearbeiding og regulering i tilfelle skade.

For å oppfylle garantikravene gjelder følgende:

1. Disse garantibetingelsene regulerer våre ytterligere produsentgarantitjenester for kjøpere (private sluttbrukere) av nye produkter. De lovpålagte garantikravene påvirkes ikke av denne garantien. Forhandleren du kjøpte produktet fra er ansvarlig for dette.

2. Garantitjenesten til produsenten gjelder utelukkende for mangler på et produkt du har kjøpt, som kommer fra en material- eller produksjonsfeil. Hvis det oppstår material- eller produksjonsfeil i garantiperioden, gir produsenten, som garantist, en av følgende tjenester etter eget skjønn innenfor rammen av denne garanti- en:

- Gratis reparasjon av varen

- Gratis bytte av varen mot en tilsvarende vare (ev. også bytte med en etterfølgermodell dersom den opprinnelige varen ikke lenger er tilgjengelig).

Utskiftede produkter eller deler blir vår eiendom. Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for kommersiell, håndverks- eller profesjonell bruk. En garantisak oppstår derfor ikke dersom produktet ble brukt i kommersiell, håndverks- eller industrivirksomhet innenfor garantiperioden eller var utsatt for tilsvarende belastning.

3. Unntatt fra våre garantitjenester er:

- Skader på produktet forårsaket av manglende overholdelse av monteringsanvisningen, feil installasjon, manglende overholdelse av bruksanvisningen (f.eks. tilkobling til feil nettspenning eller type strøm) eller vedlikeholds- og sikkerhetsforskriftene eller ved bruk av produktet under uegnet miljøbetingelser samt manglende pleie og vedlikehold.

- Skader på produktet forårsaket av feil eller ikke-tiltenkt bruk (som overbelastning av produktet eller bruk av uautorisert verktøy eller tilbehør), penetrering av fremmedlegemer i produktet (som sand, stein eller støv), transportskader, bruk av makt eller eksterne påvirkninger (som f.eks. skader forår-saket av fall).

- Skader på produktet eller deler av produktet som skyldes tiltenkt, normal (driftsrelatert) eller annen naturlig slitasje samt skader og/eller slitasje på slitedeler.

- Mangler på produktet forårsaket av bruk av tilbehør, tilleggs- eller reservedeler som ikke er originalder eller ikke brukes som tiltenkt.

- Produkter der det er gjort endringer eller modifikasjoner.

- Mindre avvik fra den nominelle tilstanden som er irrelevante for produktets verdi og brukbarhet.

- Produkter som det er utført uautoriserte reparasjoner eller reparasjoner på, spesielt av en uautorisert tredjepart.

- Hvis merkingen på produktet eller identifikasjonsinformasjonen til produktet (maskinetikett) mangler eller er uleselige.

- Produkter som er sterkt forurenset og derfor avvises av servicepersonell.

1. Garantiperioden er normalt 5 år (12 måneder ved batterier / oppladbare batterier) og starter med kjøpsdatoen for produktet. Datoen på den originale kjøpskvitteringen er avgjørende. Garantikrav må fremsettes umiddelbart etter at du blir oppmerksom på dem. Det er ikke mulig å gjøre krav på garantikrav etter utløpet av garantiperioden. Reparasjon eller utskifting av produktet fører hverken til forlengelse av garantiperioden eller at garantiperioden startes på nytt gjennom denne ytelsen for produktet eller for installerte reservedeler. Dette gjelder også når du bruker en tjeneste på stedet. Et krav på garantitjenesten krever at produsenten som garantist har anledning til etter egen anmodning å undersøke garantisaken ved å sende inn varen. Det er viktig å sikre at skade under transport unngås ved å bruke en tilsvarende emballasje. Det berørte produktet skal fremvises eller sendes til kundeservicesenteret i rengjort stand sammen med en kopi av kjøpskvitteringen - som inneholder informasjon om kjøpsdato og produktbetegnelse. Hvis et produkt sendes ufullstendig uten fullstendig leveringsomfang, vil det manglende tilbehøret bli kreditert / trukket fra dersom produktet byttes ut eller refunderes. Delvis eller fullstendig demonterte produkter kan ikke aksepteres som et garantikrav. Dersom reklamasjonen ikke er berettiget eller utenfor garantiperioden, bærer kjøper som hovedregel transportkostnadene og transportrisikoen. Vennligst varsle et garantikrav på forhånd til servicesenteret (se nedenfor). Som regel avtales det at det defekte produktet med en kort beskrivelse av feilen sendes til serviceadressen angitt nedenfor per organisert retur eller - ved reparasjoner utenfor garantiperioden - med tilstrekkelig porto, tatt i betraktning relevante retningslinjer for emballasje og frakt. Vær oppmerksom på at produktet ditt (avhengig av modell) av sikkerhetsgrunner er fritt for alle driftsstoffer når det returneres. Produktet som sendes til vårt servicesenter skal pakkes på en slik måte at skader på det reklamerte produktet unngås under transport. Etter fullført reparasjon / utskifting sender vi produktet kostnadsfritt tilbake til deg. Hvis produkter ikke kan repareres eller skiftes ut, kan refusjon gjøres etter eget skjønn opp til kjøpesummen for det defekte produktet, med forbehold om fradrag for slitasje. Disse garantiene gjelder kun til fordel for den opprinnelige private kjøperen og kan ikke overdras eller overføres.

2. Forlengelse av garantiperioden til 10 år: Scheppach tilbyr en ekstra garantiforlengelse på 5 år på produkter fra Scheppach 20V-serien. Garantitiden for disse produktene er derfor totalt 10 år. Batterier / oppladbare batterier, ladeapparater og tilbehør er unntatt fra dette. Du kan dra nytte av denne garantiforlengelsen ved å registrere ditt Scheppach-produkt fra dette området online på https://garantie.scheppach.com senest 30 dager fra kjøpsdatoen. Etter vellykket online registrering mottar du en bekreftelse på den artikkelrelaterte garantiforlengelsen.

3. For å gjøre krav på ditt garantikrav må du ta kontakt med vårt servicesenter.

Vennligst bruk fortrinnsvis vårt skjema på hjemmesiden vår: https://www.scheppach.com/de/service Vennligst ikke send oss noen produkter uten først å kontakte oss og registrere deg hos vårt service-senter.

For å gjøre krav på denne garantien er første kontakt med vårt servicesenter et obligatorisk krav. Garantikrav må fremsettes innen 14 dager etter at mangelen er oppdaget før garantiperioden utløper. Dette krever den originale kjøpskvitteringen og, hvis aktuelt, bekreftelse på den artikkelrelaterte garantifor-lengelsen.

1. Bearbeidingstid - Som regel behandler vi reklamasjoner innen 14 dager etter mottak i vårt servicesenter. Dersom oppgitt bearbeidingstid i unntakstilfeller overskrides, vil vi informere deg i god tid.

2. Slitedeler er utelukket av garantien! - Slitedeler er: a) medfølgende, påmonterte og/eller innebygde batterier / oppladbare batterier samt b) alle modellavhengige slitedeler (inkludert reimer, sagblader, innsatsverktøy, slipeskiver, filtre, kullbørster, osv., se bruksanvisningen). Unntatt fra garantien er batterier eller oppladbare batterier som er dypt utladet eller har skadet hus og/eller batteripoler.

3. Kostnadsoverslag - Vi vil reparere produkter som ikke eller ikke lenger dekkes av garantien mot et gebyr. Ved forespørsel av vårt servicesenter kan du sende inn de defekte produktene for et kostnadsoverslag og om nødvendig gi servicesenteret skriftlig reparasjonsgodkjenning (per post, e-post). Ingen videre bearbeiding skjer uten reparasjonsgodkjenning.

Garantibetingelsene gjelder kun i gjeldende versjon på tidspunktet for reklamasjonen og er tilgjengelig på vår hjemmeside (www.scheppach.com). Ved oversettelser gjelder alltid den tyske versjonen.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Tyskland)

Telefon: [phone] · E-post: [e-mail] · Internett: https://www.scheppach.com

Vi forbeholder oss retten til å foreta endringer i disse garantibetingelsene när som helst uten forvarsel.

18 EU-samsvarserklæring

Oversettelse av den opprinnelige samsvarserklæringen

Produsent:

Scheppach GmbH

Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar med gjeldende direktiver og standarder.

Merke: SCHEPPACH

Artikkelnavn: Batteridreven kjedesag -

BC-CS355Duo-X

Art.-nr. 5910309900

EU-direktiver:

2014/30/EU, 2006/42/EF, 2000/14/EF_2005/88/EF, 2011/65/EU*

* Gjenstand for erklæringen beskrevet ovenfor oppfyller forskriftene til direktiv 2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av bruken av bestemte farlige stoffer i elektronikk og elektronisk utstyr.

2006/42/EF - Vedlegg IV

Oppnevnt instans: TÜV SÜD Product Service GmbH

Zertifizierstelle,

Ridlerstraße 65,

80339 München, Tyskland

Nummer: 0123

Sertifikatnummer: M6A 011284 0420 Rev. 00

2000/14/EF_2005/88/EF - Vedlegg: V

Garantert lydeffektnivå (L _WA ): 108 dB

Målt lydeffektnivå (L _WA ): 104,8 dB

Dokumentasjonsansvarlig:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
