KÄYTTÖOHJE BC-CS355Duo-X SCHEPPACH

FI Akkukäyttöinen ketjusaha | Alkuperäisen käyttöohjeen käännös 318

Tillämpade standarder:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

1 Johdanto 318
2 Tuotteen kuvaus (kuva 1).... 319
3 Toimituksen sisältö (kuva 1).... 319
4 Määräystenmukainen käyttö 319
5 Turvallisuusohjeet 320
6 Tekniset tiedot.... 323
7 Purkaminen pakkauksesta.... 323
8 Ennen käyttöönottoa 323
9 Käyttö.... 325
10 Työohjeita.... 326
11 Puhdistus 329
12 Huolto.... 330
13 Varastointi ja kuljetus 331
14 Korjaus ja varaosien tilaus 332
15 Hävittäminen ja kierrätys.... 332
16 Ohjeet häiriöiden poistoon 333
17 Takuuehdot – Scheppach 20V IXES -sarja..... 333
18 EU-vaatimustenmukaisuusvakuutus.... 335
19 Räjäytyskuva.... 466

Tuotteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoi-tuksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur-vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpitei-tä.

	Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen käyttöönottoa!
	Huomio! Jos tuotteessa olevia turvamerkin-töjä ja varoituksia ei huomioida ja jos turval-lisuus- ja käyttöohjeet laiminlyödään, seu-rauksena voi olla vakavia loukkaantumisia ja jopa kuolema.
	Käytä suojakypärää ja kasvosuojaa tai suo-jalaseja ja kuulosuojaimia.
	Käytä suojakäsineitä!
	Käytä tukevia kenkiä!
	On tärkeää käyttää suojavaatteita käsien, kyynärvarsien, säärten ja jalkojen suojaami-seksi.
	Älä altista tuotetta sateelle. Tuotteen saa si-joittaa ja sitä saa käyttää ja varastoida vain kuivissa ympäristöolosuhteissa.

	Vain molempikätiseen käyttöön.
	Varoitus! Takaiskun vaara (Kickback). Suojaudu tuotteen takaiskulta ja vältä kos-ketusta kiskonkärkeen.
	Huolto-, muutos-, säätö- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna ja virtapistokkeen ollessa irrotettuna.
	Öljysäiliön tilavuus.
	Paino kg.
	Laipan pituus
	Leikkuupituus
	Avattu
	Lukittu
	Ketjujarrun säätö: valkoinen nuoli: Ketjujarru aktiivinen musta nuoli: Ketjujarru pois käytöstä
	Teräketjun kiinnityssuunta
	Tuotteen taattu äänitehotaso.
	Litiumioniakku
	Tuote vastaa voimassa olevia eurooppalai-sia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

1 Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely
  • Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
• Määräystenvastainen käyttö

Huomaa:

Käyttöohje on tämän tuotteen osa.

Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat mää-räykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2 Tuotteen kuvaus (kuva 1)

1. Takakahva
2. Virtakytkin
3. pääkytkin
4. Akun kiinnitys
5. Etukahva
6. Ketjujarru / etummainen käsisuojus
7. Teräketju
8. Laippa (ohjainkisko)
9. Ketjun kiristyspyörä
10. Ketjupyörän suojus
11. Lataustilan näyttö (akku)
12. Päällekytkennän esto
13. Öljyntason näyttö
14. Öljysäiliö
15. Kuorituki
16. Laippa- ja ketjusuojus
17. Ketjupyörä
18. Vaarnapultti
19. ohjaintappi
20. Akku*
21. Avauspainike (akku)
    * = eivät välttämättä sisälly toimitukseen!

3 Toimituksen sisältö (kuva 1)

Kohta Lukumäärä Nimike

1. 1 x Teräketju

2. 1 x Laippa (ohjainkisko)

3. 1 x Laippa- ja ketjusuojus

1 x Akkukäyttöinen ketjusaha

1 x Käyttöohje

4 Määräystenmukainen käyttö

Akkukäyttöinen ketjusaha on tarkoitettu vain puun sahaamiseen. Tuotetta ei ole tarkoitettu mihinkään muuhun käyttötapaan (esim. muurin, muovin tai elintarvikkeiden leikkaamiseen).

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuus- ohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyt- tävä tuotteen ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi- tään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huoltomää- räyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toi-minnassa.

Signaalisanojen selitykset käyttöohjeessa

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

5 Turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voi- vat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vam- moja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1) Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalueilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyöka-lusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyöka-lun hallinnan.

2) Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoi- hin, kuten putkiin, lämmittimiin, uuneihin ja jää- kaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalu loitolla sateesta tai kosteudesta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämälä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.
c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaattee-si loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujen turvamäääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4) Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista irrotet-tava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nä-mä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja käytettäviä työkaluja huo- lellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyöka- lun toiminta vaarantuu. Korjauta vialliset osat en- nen sähkötyökalun käyttöä. Monien onnettomuuk- sien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, käytettäviä työkaluja jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5) Akkutyökalun käyttö ja käsittely

a) Lataa akkuja vain valmistajan suosittelemilla latauslaitteilla. Määrätylle akkutyypille sopivan laturin käyttö voi aiheuttaa tulipalovaaran, jos sitä käytetään erityyppisen akun lataamiseen.

b) Käytä sähkötyökaluissa vain niille tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa vammoja ja tulipalovaaran.

c) Pidä käyttämättömät akut loitolla klemmareista, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat yhdistää akun koskettimet. Akun koskettimien välinen oikosulku voi aiheuttaa palovammoja tai tulipalon.

d) Väärin käsitellystä akusta voi purkautua ulos nestettä. Vältä kosketusta siihen. Jos tapahtuu kosketus, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos purkautuva akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

e) Älä käytä vaurioitunutta akkua tai akkua, johon on tehty muutoksia. Vaurioituneet akut tai akut, joihin on tehty muutoksia, voivat käyttäytyä ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

f) Älä altista akkua tulelle tai korkeille lämpötiloille. Tuli tai yli 130 °C: lämpötilat voivat aiheuttaa räjähdyksen.

g) Noudata kaikkia lataamista koskevia ohjeita äläkä koskaan lataa akkua tai akkutyökalua käyttöohjeessa ilmoitetun lämpötila-alueen ulkopuolella. Virheellinen lataaminen tai sallitun lämpötila-alueen ulkopuolella lataaminen voi tuhota akun ja lisätä tulipalon vaaraa.

6) Huolto

a) Korjauta sähkötyökalu vain pätevällä ammattihenkilöllä ja käyttäen vain alkuperäisiä varaosia. Näin varmistetaan sähkötyökalun pysyminen turvallisena.

b) Älä koskaan huolla vaurioituneita akkuja. Kaikki akun tai sen osien huoltotyöt on annettava valmistajan tai valmistajan valtuuttaman huoltopalvelun suoritettavaksi.

Ketjusahojen yleiset turvallisuusohjeet

a) Pidä sahan käydessä kaikki ruumiinosat etäällä teräketjusta. Varmista ennen sahan käynnistämistä, että teräketju ei kosketa mitään. Ketjusahalla työskenneltäessä voi huomion herpaantuminen hetkeksikin johtaa siihen, että teräketju tarttuu vaatteisiin tai ruumiinosiin.

b) Pitele ketjusahaa aina oikealla kädellä takakahvasta ja vasemmalla kädellä etukahvasta. Ketjusahan piteleminen päinvastaisessa työasennossa suurentaa loukkaantumisvaaraa, eikä näin tulisi koskaan toimia.

c) Pitele ketjusahaa vain eristetyistä tartuntapinnois-ta, koska teräketju voi joutua kosketuksiin piile-vien sähköjohtojen tai laitteen oman virtajohdon kanssa. Teräketjun kosketus jännitettä johtaviin johtoihin voi tehdä metalliset laitteen osat jännitteellisiksi ja aiheuttaa sähköiskun.

d) Käytä silmäsuojaimia. Muiden kuuloa, päätä, käsiä, sääriä ja jalkoja suojaavien suojavarusteiden käyttö on suositeltavaa. Sopiva suojavaatetus vähentää sinkoavan lastumateriaalin ja teräketjun satunnaisen kosketuksen aiheuttamaa vaaraa.

e) Älä työskentele ketjusahalla puuhun kiivenneenä, tikapuilla seisten tai epävakaalta tukipinnalta. Sellai-seen käyttöön liittyy erittäin vakava loukkaantumisvaara.

f) Huolehdi aina siitä, että asentosi on tukeva ja käytä ketjusahaa vain silloin, kun seisot lujalla, turvallisella ja tasaisella alustalla. Liukas alusta tai epävakaat tukipinnat voivat johtaa tasapainon tai ketjusahan hallinnan menettämiseen.

g) Kun sahaat jännittynyttä oksaa, varaudu siihen, että se kimpoaa takaisinpäin. Kun puukuitujen jännitys vapautuu, jännittynyt oksa voi osua sahan käyttäjään ja/tai vetää ketjusahan käyttäjän hallinnasta.

h) Menettele erityisen varovaisesti sahatessasi vesakkoa ja nuoria puita. Ohut materiaali voi jäädä kiinni teräketjuun ja iskeytyä sinuun tai saada sinut menettämään tasapainosi.

i) Kanna ketjusahaa pois päältä kytkettynä etummaisesta kahvasta, teräketju kehostasi poispäin suunnattuna. Vedä ketjusahan päälle aina suojus kuljetusta tai säilytystä varten. Ketjusahan huolellinen käsittely vähentää teräketjun vahingossa koskettamisen todennäköisyyttä.

j) Noudata voitelua, ketjun kireyttä ja ohjainkiskon ja ketjun vaihtamista koskevia ohjeita. Epäasianmukaisesti kiristetty tai voideltu teräketju voi joko katketa tai aiheuttaa takaiskuvaaran.

k) Sahaa vain puuta. Älä käytä ketjusahaa töihin, joihin sitä ei ole tarkoitettu. Esimerkki: Älä käytä ketjusahaa metallin, muovin, muurauksen tai muiden kuin puisten rakennusmateriaalien sahaamiseen. Ketjusahan käyttö töihin, joihin sitä ei ole tarkoitettu, voi johtaa vaarallisiin tilanteisiin.

I) Älä yritä kaataa puita ennen kuin olet ymmärtänyt kaikki riskit ja miten niitä vältetään. Kaatuva puu voi aiheuttaa vakavia vammoja käyttäjälle tai muille henkilöille.

m) Noudata kaikkia ohjeita, kun poistat kertynyttä materiaalia ketjusahasta ja kun varastoit laitetta tai huollat sitä. Varmista, että kytkin on kytketty pois ja akku on poistettu. Ketjusahan odottamaton käynnistyminen materiaalikertymiä poistettaessa tai huoltotöiden aikana voi johtaa erittäin vakaviin vammoihin.

Takaiskun syyt ja välttäminen

Takaisku voi tapahtua, kun ohjainkiskon kärki koskee esi- neeseen tai kun puu taipuu ja teräketju juuttuu leikkauk- seen.

Kosketus kiskonkärjellä voi johtaa joissain tapauksissa odottamattomaan taaksepäin suuntautuvaan reaktioon, jonka yhteydessä ohjainkisko iskeytyy ylöspäin käyttäjän suuntaan.

Jos teräketju juuttuu ohjainkiskon yläreunaan, kisko voi ponnahtaa voimakkaasti takaisin käyttäjän suuntaan.

Kaikki tällaiset reaktiot voivat johtaa sahan hallinnan menettämiseen ja mahdollisiin vakaviin vammoihin. Älä luota pelkästään ketjusahaan asennettuihin turvalaitteisiin. Ketjusahan käyttäjänä sinun tulee ryhtyä erilaisiin toimenpiteisiin onnettomuuksien ja vammojen välttämiseksi työn aikana.

Takaisku on seuraus ketjusahan väärästä tai virheellisestä käytöstä. Se voidaan estää sopivilla varotoimenpiteillä seuraavassa kuvatulla tavalla:

a) Pidä sahasta molemmin käsin kiinni, jolloin peukalo ja sormet sulkeutuvat ketjusahan kahvojen ympärille. Aseta vartalosi ja käsivartesi sellaiseen asentoon, jossa voit vastustaa takaiskuvoimia. Ryhtymällä sopiviin toimenpiteisiin käyttäjä voi hallita esiintyviä takaiskuvoimia. Älä koskaan päästä irti ketjusahasta.
b) Vältä epänormaaleja kehon asentoja äläkä sahaa olkakorkeuden yläpuolelta. Näin vältetään tahaton koskeminen kiskonkärkeen ja mahdollistetaan ket- jusahan parempi hallinta odottamattomissa tilanteissa.
c) Käytä aina valmistajan määrittämiä vaihtokiskoja ja teräketjuja. Väärät vaihtokiskot ja teräketjut voivat aiheuttaa ketjun katkeamisen ja/tai takaiskun.
d) Noudata valmistajan antamia teräketjun teroitusta ja huoltoa koskevia ohjeita. Liian alhaalle säädetty syvyysrajoitin lisää taipumusta takaiskuun.

Muut turvallisuusohjeet

• Noudata huolellisesti tämän käyttöohjeen huolto-, tarkastus- ja hoito-ohjeita. Vaurioituneet suojalaitteet ja osat on korjautettava tai vaihdettava asiantuntevasti huoltopalvelussamme, jollei käyttöohjeessa muuta määrätä.
• On suositeltavaa, että ensimmäinen käyttäjä harjoittelee ainakin pyöreän puun sahaamista sahapukilla tai telineellä.
• Rinteessä sahattaessa tulee seistä aina puunrungon yläpuolella. Jotta kone pysyy täydellisesti hallinnassa "sahaamisen" aikana, vähennä puristusvoimaa sahauksen loppua kohti höllentämättä otettasi tuotteen kahvoista. Varmista, että teräketju ei koske maahan. Saatuasi leikkauksen valmiiksi odota tuotteen pysähytymistä, ennen kuin poistat tuotteen leikkauskohdasta. Sammuta tuotteen moottori ja ota akku pois aina ennen kuin vaihdat puusta toiseen.
• Lika, kivet, irrallinen kuori, naulat, niitit ja rautalangat on poistettava puusta.
• Älä käytä muita kuin valmistajan suosittelemia lisävarusteita. Muutoin seurauksena voi olla sähköisku tai tulipalo.
• Tuotteen käyttäminen ukkosella on kielletty - salamaniskun vaara!

Jäännösriskit

Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Kuulon vaurioituminen, jos ohjeenmukaisia kuulosuo-jaimia ei käytetä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
• Käytä tuotetta tässä käyttöohjeessa suositellulla tavalla. Näin mahdollistetaan tuotteen optimaalinen suorituskyky.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.

VAROITUS

Tämä sähkötyökalu muodostaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

VAROITUS

Pitkäkestoisissa töissä voi käyttäjän käsissä tärinästä johtuen ilmetä verenkiertohäiriöitä (valkosormisuus).

Valkosormisuus on verisuonisairaus, jossa sormissa ja varpaissa olevat pienet verisuonet supistuvat epätavallisen voimakkaasti. Kyseiset alueet eivät saa enää riittävästi verta ja ne ovat siksi hyvin vaaleita. Tärisevien tuotteiden toistuva käyttö voi henkilöillä, joiden verenkierto on heikentynyt (esim. tupakoitsijat, diabeetikot), laukaista hermovaurioita.

Jos havaitset epätavallisia muutoksia itsessäsi, lopeta työskentely heti ja ota yhteyttä lääkäriin.

HUOMIO

Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.

VAROITUS

Huomioi turvallisuusohjeet ja lataamista ja oikeanlaista käyttöä koskevat ohjeet, jotka ovat 20V IXES -sarjan akun ja latauslaitteen käyttöohjeessa. Yksityiskohtainen kuvaus lataamisesta ja muut tiedot ovat tässä erillisessä käyttöohjeessa.

6 Tekniset tiedot

Akkukäyttöinen ketjusaha BC-CS355Duo-X
Mitoitusjännite 40 V (2x20V)	---
Moottorin kierrosluku 30000 min	-1
Moottorivirta 30 A
Tyhjäkäyntivirta 6 A
Suojausluokka IPX0
Maks. ketjusahan nopeus 15m/s
Ohjainkisko 356 mm (14")
Hyödynnettävissä olevaleikkuupituus	335 mm
Ketjun jako 9,525 mm (0,375")
Vetolenkin paksuus 1,27 mm (0,050")
Ketjupyörän hammasluku 6 hammasta/9,525 mm(0,375")
Teräketjun tyyppi(esiasennettu)	Kangxin3/8LP-53
Ohjainkiskon tyyppi(esiasennettu)	KangxinAP14-53-507P
Säiliö/ketjuöljy 260 ml
Paino ilman laippaa ja ketjua(ilman akkua)	3,3 kg
Paino laipan ja ketjunkanssa (ilman akkua)	3,8 kg

Oikeus teknisiin muutoksiin pidätetään!

Melu ja tärinä

VAROITUS

Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, koneen lähellä olevien henkilöiden on käytettävä sopivia kuulosuojaimia.

Melu- ja tärinäarvot on määritetty standardien EN 62841-1 ja EN 62841-4-1 mukaisesti.

Meluarvot

Äänenpaine L_pA	92,5 dB
Mittausepävarmuus K_pA	3 dB
Ääniteho L_wA	104,8 dB
Mittausepävarmuus K_wA	3 dB

Tärinäarvot (käsivarren keinu)

Tärinä ah
Etukahva 4,2 m/s	2
Takakahva	4,61 m/s2
Mittausepävarmuus K	1,5 m/s2

Ilmoitettu värähtelyn kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardin mukaisilla tarkastusmenetelmillä ja niitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin.

Ilmoitettua melupäästöarvoa kokonaisarvoa ja ilmoitettua värähtelyn kokonaisarvoa voidaan käyttää myös kuormituksen tilapäiseen arviointiin.

VAROITUS

Melupäästöt ja tärinäpäästöt voivat sähkötyökalun tosiasiallisen käytön aikana poiketa annetuista arvoista sähkötyökalun käyttötavasta riippuen, erityisesti sen mukaan, minkä tyyppistä työkappaletta työstetään.

Pyri pitämään kuormitus mahdollisimman pienenä. Esimerkkejä toimenpiteistä: työajan lyhentäminen. Tällöin on huomioitava kaikki käyttöjakson osat (esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

7 Purkaminen pakkauksesta

VAROITUS

Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja!

Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Ilmoita mahdollisista vaurioista heti tuotteen toimittaneelle kuljetusyritykselle. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alku-peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistus-vuosi.

8 Ennen käyttöönottoa

VAARA

Loukkaantumisvaara!

Jos käytetään puutteellisesti koottua tuotetta, seurauksena voi olla vakavia vammoja.

• Käytä tuotetta vasta sitten, kun se on koottu täydellisesti.
• Aina ennen käyttöä on tarkastettava silmämääräisesti. että tuote on täydellinen eikä siinä ole vaurioita tai kuluneita rakenneosia. Turva- ja suojalaitteiden on oltava moitteettomassa kunnossa.

VAROITUS

Loukkaantumisvaara!

Ota akku pois sähkötyökalusta aina ennen sähkötyökalun käsittelyä (esim. huolto, työkalun vaihto jne.) ja ennen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.

VAROITUS

Loukkaantumisvaara teräketjua tai laippaa käsiteltäessä!

– Käytä viiltosuojattuja käsineitä.

Huomautus:

• Uusi teräketju yleensä pidentyy ja sitä on sen takia usein kiritettävä jälkikäteen. Tarkasta ketjun kireys säännöllisesti jokaisen leikkauksen jälkeen ja säädä tarvittaessa.
• Käytä vain tätä tuotetta varten tarkoitettuja teräketjuja ja laippoja.

VARO

Väärin asennettu teräketju johtaa tuotteen hallitsemattomaan leikkauskäyttäytymiseen!

Huomioi määrätty kulkusuunta teräketjun asennuksessa!

- Aseta tuote tasaiselle, suoralle pinnalle.

8.1 Laipan (8) ja teräketjun (7) asennus (kuva 2)

Huomautus:

Teräketjun asentamiseksi ketjusahaa on ehkä kallistetta-va sivulle.

1. Kierrä ketjun kiristyspyörää (9) vastapäivään poistaaksesi ketjupyörän suojuksen (10).

2. Aseta teräketju (7) lenkiksi niin, että leikkuureunat ovat suunnattuina myötäpäivään. Ota teräketjun (7) suuntaamista varten mallia teräketjussa (7) tai ohjaintappien (19) yläpuolella olevista kuvakkeista (nuolet).

3. Aseta teräketju (7) laipan (8) uraan.

4. Aseta laippa (8) ohjaintappeihin (19) ja vaarnapultteihin (18). Molempien ohjaintappien (19) ja vaarnapulttien (18) on oltava laipan (8) pitkässä lovessa.

5. Ohjaa teräketju (7) ketjupyörän (17) yli ja tarkasta teräketjun (7) suuntaus.

6. Vedä laippaa (8) hieman kiristääksesi teräketjun (7) kevyesti.

7. Aseta ketjupyörän suojus (10) uudelleen paikalleen. Varmista, että ketjupyörän suojus (10) asettuu kotelossa olevaan uraan.

8. Kierrä ketjun kiristyspyörä (9) myötäpäivään kiinni.

9. Tarkasta teräketjun (7) kiinnitys vielä kerran ja kiristä teräketju (7) kohdassa 8.2 kuvatulla tavalla.

8.2 Teräketjun (7) kiristäminen (kuva 1)

VAROITUS

Teräketjun paikaltaan siirtymisestä aiheutuvat loukkaantumisvaara!

Riittämättömästi kiristetty teräketju voi siirtyä käytön aikana pois paikaltaan ja aiheuttaa vammoja.

– Tarkasta teräketjun kiristys säännöllisesti.
- Teräketjun kireys on liian pieni, jos vetolenkit työntyvät ulos ohjauskiskon alaosan urasta.
- Kiristä teräketju asianmukaisesti, jos teräketjun ki-reys on liian pieni.

1. Kierrä ketjun kirstyspyörää (9) myötäpäivään niin, että teräketju (7) kiristyy. Teräketju (7) ei saa roikkua, mutta sitä on voitava kuitenkin vetää laipan keskikohdassa 1–2 mm alaspäin laipasta (8).

2. Kierrä teräketjua (7) käsin tarkastaaksesi sen moitteet- toman liikkeen. Sen on liikuttava vapaasti laipassa (8).

Ketjun kireys ja ketjun voitelu vaikuttavat merkittävästi teräketjun elinikään.

Teräketju on kiristetty oikein, kun se ei roiku laipassa ja se voidaan vetää kokonaan ympäri käsineellä suojatulla kädellä. Kun teräketjua vedetään 9 N:n (n. 1 kg) vetovoi-malla, teräketjun ja laipan välinen etäisyys ei saa olla yli 2 mm.

Huomautus:

• Uuden ketjun kireys on tarkastettava ja säädettävä muutaman minuutin työskentelyn jälkeen.
• Teräketjun kiristys on tehtävä puhtaassa paikassa, jossa ei ole sahanpurua tms.
• Teräketjun oikea kirstys auttaa varmistamaan käyttäjän turvallisuuden ja ehkäisemään kulumista ja ketjun vahingoittumista.
• Suosittelemme, että käyttäjä tarkastaa ketjun kireyden ennen ensimmäistä työskentelykertaa. Teräketju on kiristetty oikein, kun se ei roiku laipan alapuolella ja se voidaan vetää kokonaan ympäri käsineellä suojatulla kädellä.
• Jos teräketju roikkuu tai jousikiristin on viallinen, ota yhteyttä ammattikorjaamoon.

HUOMIO

Kun sahalla työskennellään, teräketju kuumenee ja venyy sen vuoksi jonkin verran. Tämä "venyminen" on huomioitava erityisesti uusissa teräketjuissa.

8.3 Teräketjuöljyn täyttäminen (kuva 3)

VAARA

Kytke tuote aina pois päältä ja anna moottorin jäähtyä, ennen kuin lisäät öljyä. Öljyn ylivuoto aiheuttaa tulipalovaaran.

HUOMIO

Tuotteen vahingoittuminen!

Jos tuotetta käytetään ilman öljyä tai liian vähäisellä määrällä öljyä, seurauksena voi olla tuotteen vahingoit- tuminen.

– Täytä öljyä aina ennen käyttöönottoa. Tuote toimitetaan ilman öljyä.
– Älä käytä vanhaa öljyä!
– Tarkasta öljyn määrä aina akun vaihtamisen yhteydessä.

HUOMIO

Ympäristövahingot!

Vuotanut öljy voi saastuttaa ympäristöä pysyvästi. Neste on erittäin myrkyllistä, ja se voi johtaa nopeasti vesistöjen saastumiseen.

– Täytä/tyhjennä öljyä vain tasaisella, päällystetyllä pinnalla.
- Käytä täyttöputkea tai suppiloa.
– Kerää valunut öljy sopivaan astiaan.
– Pyyhi roiskunut öljy heti huolellisesti pois ja hävitä rievut paikallisten määräysten mukaisesti.
– Hävitä öljy paikallisten määräysten mukaisesti.

Teräketju voidellaan automaattisesti tuotteen käytön aikana. Jotta teräketjun voitelu on riittävää, öljysäiliössä on ol-tava aina riittävästi teräketjuöljyä. Tarkasta öljysäiliössä jäljellä oleva öljymäärä säännöllisin väliajoin.

Huomautus:

• Korkissa on sen putoamisen/häviämisen estävä varmistusketju.
• Täytä ketjusahaan ympäristöystävällistä, korkealuokkaista ketjunvoiteluöljyä (RAL-UZ 48:n mukaisesti).

• Varmista ennen laitteen käynnistämistä, että öljysäiliön kansi on paikallaan ja suljettu.

• Avaa öljysäiliö (14). Kierrä tätä varten öljysäiliön (14) korkkia vastapäivään.

• Jotta öljy voi valua ulos, käytä suppiloa*.
• Täytä ketjunvoiteluöljä varovaisesti, kunnes se yltää öljyntasonäytön (13) ylempään merkkiin saakka. Öljysäilion täyttömäärä: enint. 260 ml.
• Kierrä öljysäiliön (14) korkki myötäpäivään kiinni sul- keaksesi öljysäiliön (14).
• Pyyhi mahdollisesti roiskunut öljy heti huolellisesti pois ja hävitä rievut* paikallisten määräysten mukaisesti.
• Tarkasta sahan teräketjun voitelu pitämällä tuotetta teräketjuineen paperiarkin yläpuolella ja käyttämällä sitä pari sekuntia täydellä kaasulla. Paperista voit tunnistaa, toimiiko ketjun voitelu.

* = ei sisälly toimitukseen!

8.4 Akkujen (20) asettaminen akkujen kiinnityksiin (4) / poistaminen niistä (kuva 4)

VARO

Loukkaantumisvaara!

Aseta akku paikoilleen vasta kun akkutyökalu on valmis käyttöön.

Akun asettaminen paikoilleen

1. Työnnä akut (20) akkujen kiinnityksiin (4). Akut (20) lukittuvat paikalleen kuuluvasti.

Akun poistaminen

1. Paina akkujen (4) lukituksen avauspainiketta (21) ja vedä akut (20) pois akkujen kiinnityksistä (4).

8.4.1 Lataustilan näyttö (11) (kuva 4)

Lataustilan näyttö (11) osoittaa akun (20) lataustilan.

Akun lataustila näytetään vastaavan LED-valon palamaan syttymisellä.

1. Tarkasta lataustila painamalla painiketta lataustilan näytössä (11).

3 LEDiä palaa Akku on ladattu täyteen

2 LEDiä palaa Akku on osittain ladattuna

1 LED palaa Akku on ladattava

8.5 Turvalaitteet (kuva 1)

• Takakahva (1) käsisuojuksella

– Suojaa kättä oksilta ja haaroilta ja paikaltaan ponnahtavalta ketjulta.

• Virtakytkin (2) ketjun hätäpysäytyksellä

- Jos virtakytkin vapautetaan, tuote kytkeytyy heti pois päältä.

- Ketjujarru / etummainen käsisuojus (6)

• Turvalaite, joka pysäyttää teräketjun heti, kun ta-pahtuu takaisku.
  – Vipua voidaan käyttää myös manuaalisesti.
  – Suojaa käyttäjän kättä, jos se luiskahtaa pois etukahvasta.

• Teräketju (7) vähäisellä takaiskulla

- Auttaa kompensoimaan takaiskun erityisesti kehitettyjen turvalaitteiden avulla.

• Päällekytkennän esto (12)

– Päällekytkennän esto on vapautettava tuotteen päälle kytkemistä varten.

• Kuorituki (15)

– Lisää vakautta, kun suoritetaan pystysuuntaisia leikkauksia. Lisäksi se helpottaa sahaamista.

9 Käyttö

Akkukäyttöisessä ketjusahassa on ketjun pikakiristysjärjestelmä. Ympäröivää teräketjua ohjataan laipan (ohjainkisko) avulla. Öljyautomatiikka varmistaa ketjun jatkuvan voitelun. Tuotteessa on erilaisia suojalaitteita käyttäjän suojaamiseksi (katso 8.5).

Katso käyttöosien toiminnot voi tarkistaa seuraavista ku- vauksista.

HUOMIO

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

HUOMIO

Varmista, että ympäristön lämpötila ei ole työskentelyn aikana yli 50 °C eikä alle -20 °C.

HUOMIO

Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.

VAARA

Loukkaantumisvaara!

Jos tuote juuttuu kiinni, älä yritä vetää tuotetta väkisin ulos.

• Sammuta moottori.
• Käytä vipuvartta tai kiilaa tuotteen vapauttamiseksi.

9.1 Ketjujarru (kuvat 1, 5)

VAROITUS

Ketjujarru on tarkastettava aina ennen käyt- töönottoa.

Ketjujarru jarruttaa teräketjun heti pysähtymiseen asti, kun tapahtuu takaisku.

VAROITUS

Tuotteen vahingoittuminen!

Jos kierrosluku on pitkään korkea, ketjujarrun lukittuminen vahingoittaa moottoria ja ketjukoneistoa.

Jos teräketju liikkuu edelleen, ota yhteyttä asiakaspal- veluun.

9.1.1 Ketjujarrun / etummaisen käsisuojuksen (6) aktivointi

1. Kallista ketjujarru / etummainen käsisuojus (6) laipan (8) suuntaan.

9.1.2 Ketjujarrun / etummaisen käsisuojuksen (6) avaaminen

1. Vedä ketjujarrua / etummaista käsisuojusta (6) etukahvan (5) suuntaan.

9.1.3 Ketjujarrun / etummaisen käsisuojuksen (6) tarkastus

1. Avaa ketjujarru / etummainen käsisuojus (6) kohdassa 9.1.2 kuvatulla tavalla.
2. Pidä ketjusahasta molemmin käsin kiinni.
3. Kytke ketjusaha päälle kohdassa 9.2 kuvatulla tavalla ja paina virtakytkintä (2).
4. Kallista ketjujarru / etummainen käsisuojus (6) laipan (8) suuntaan. Teräketjun (7) on pysähdyttävä heti! Jos teräketju kuitenkin liikkuu edelleen, tuotetta ei saa käyttää. Teräketjun jälkikäynti aiheuttaa loukkaantumisvaaran. Ota yhteyttä asiakaspalveluun.

9.2 Tuotteen kytkeminen päälle/pois ja tuotteen käyttäminen (kuvat 1, 3, 5)

VAROITUS

Loukkaantumisvaara takaiskun vuoksi!

- Älä koskaan käytä tuotetta yhdellä kädellä!

Huomautus:

Jos tuotetta ei käytetä, LED palaa pääkytkimessä vielä 1 minuutin ajan. Sen jälkeen tuote kytkeytyy automaattisesti pois päältä.

Huomautus:

Kierroslukua voidaan säätää portaattomasti virtakytkimellä. Mitä enemmän virtakytkintä painetaan, sitä korkeampi kierrosluku on.

Kytkeminen päälle

1. Tarkasta, onko öljysäiliössä (14) teräketjuöljyä.
2. Vedä laippa- ja ketjusuojus (16) pois laipasta (8).
3. Avaa ketjujarru kohdassa 9.1.2 kuvatulla tavalla.
4. Pidä tuotteen etukahvasta (5) kiinni vasemmalla kä-dellä ja takakahvasta (1) oikealla kädellä. Peukaloilla ja sormilla on oltava tukeva ote kahvoista (1, 5).
5. Aseta vartalosi ja käsivartesi sellaiseen asentoon, jos- sa voit vastustaa takaiskuvoimia.
6. Paina pääkytkintä (3) niin kauan, kunnes LEDit syttyvät.
7. Paina etukahvassa (5) olevaa päällekytkennän estintä (12) peukaloilla.
8. Pidä päällekytkennän estintä (12) painettuna.
9. Paina virtakytkintä (2) kytkeäksesi tuotteen päälle.
10. Vapauta päällekytkennän estin (12).

Huomautus:

Päällekytkennän estintä ei tarvitse pitää painettuna tuotteen käynnistämisen jälkeen. Päällekytkennän estimen tarkoituksena on estää tuotteen käynnistäminen vahingossa.

Kytkeminen pois päältä

1. Kytke tuote pois päältä vapauttamalla virtakytkin (2).
2. Paina pääkytkintä (3), kunnes LED ei enää pala.
3. Aktivoi ketjujarru kohdassa 9.1.1 kuvatulla tavalla.
4. Aseta mukana toimitettu laippa- ja ketjusuojus (16) tuotteella tehtävän työn mukaan.

9.3 Ylikuormitussuoja

Jos akku ylikuormittuu, se kytkeytyy itsestään pois päältä. Jäähtymisajan jälkeen (aika vaihtelee) tuote voidaan kytkeä uudelleen päälle.

10 Työohjeita

VAARA

Loukkaantumisvaara!

Tässä kappaleessa kuvataan tuotteen käsittelyn perustekniikat.

Tässä olevat tiedot eivät korvaa ammattilaisen moni-vuotista koulutusta ja kokemusta.

Vältä kaikkia töitä, joihin et ole riittävän pätevä!

Tuotteen ajattelematon käsittely voi johtaa erittäin vakaviin vammaoihin ja jopa kuolemaan!

VAARA

Loukkaantumisvaara!

Sahaus- ja puunkaatotöitä ja niihin liittyvät töitä saavat suorittaa vain niihin erityisesti koulutetut ja harjaantu-neet henkilöt.

Ohjeita:

Varmista ennen päälle kytkemistä, että tuote ei kosketa mihinkään.

Huomioikaa maakohtaiset puunkaatotöitä koskevat mää- räykset ja ottakaa niistä selvää paikallisilta viranomaisilta.

• Varmista, että putoavat oksat ja puut eivät voi vahingoittaa ketään.
• Työalueella saa oleskella vain kaatotöihin osallistuvia henkilöitä.
• Pidä työalue rungon ympäristössä vapaana ja raivattuna niin, että käyttäjällä on tukeva asento.
• Pidä poistumistiet vapaina ja raivattuina voidaksesi poistua työalueelta nopeasti.
• Älä suorita kaatotöitä kovalla tuulella, huonossa säässä tai huonossa näkyvyydessä.

- Varmista, että etäisyys seuraavaan työpaikkaan on vähintään 2 1/2 puunmitan verran.

- Sammuta moottori, jos saha osuu vieraisiin kappaleisiin. Tarkasta saha ja korjaa se tarvittaessa.

- Suojaa teräketju lialta ja hiekalta. Jo vähäinen määrä likaa voi nopeasti tehdä ketjun tylsäksi, ja takapotku-reaktion vaara lisääntyy.

- Harjoittele ensin sahaamalla pienempiä puunrunkoja katki, jotta saat tuntuman tuotteeseen ennen kuin aloi-tat vaikeampia tehtäviä.

- Paina moottorisahan koteloa puunrunkoa vasten, kun aloitat sahauksen.

- Anna sahan tehdä töitä puolestasi. Paina vain kevyesti alaspäin.

- Jotta et ketjun tullessa ulos puusta menettäisi tuotteen hallintaa, et saa sahauksen lopussa enää painaa sahaa alaspäin.

- Älä leikkaa maassa lojuvaa puuta äläkä yritä sahata maasta työntyviä juuria.

- Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

- Säilytät hallinnan paremmin, jos sahaat laipan alapuo-lella (vetävällä ketjulla).

- Teräketju ei saa koskea maapohjaan tai muihin esi-neisiin sahaamisen aikana tai sen jälkeen.

- Huomioi varotoimenpiteet takaiskun varalta (katso turvallisuusohjeet).

10.1 Oikeanlainen asento

! VAARA

Loukkaantumisvaara!

• Älä koskaan työskentele epävakaalla alustalla!
• Älä koskaan työskentele olkapään korkeuden ylä-puolella!
  – Älä koskaan työskentele tikkaille seisten!
• Älä työskentele liian paljon eteenpäin kumartuneena!
• Käytä tuotetta vain suotuisissa sää- ja maasto-olo-suhteissa!
• Seiso maan päällä siten, että molemmilla jaloillasi on tukeva asento.
  – Huomioi työalueella olevat esteet.
• Työn aikana tuotteesta on aina pidettävä molemmin käsin kiinni!

10.2 Näin sahaat oikein!

• Paina tuotetta tasaisesti, älä kuitenkaan käytä liikaa voimaa.
• Aseta tuote kuorituen kanssa sahattavaan oksaan.
• Älä koskaan työskentele ilman kuoritukea. Tuote voi riuhtaista käyttäjän eteenpäin.
• Käytä kuoritukea sahatessasi puiden runkoja tai pak-suja oksia.
• Kuorituen käyttäminen lisää työturvallisuutta, vähentää henkilökohtaista rasitusta työssä ja myös tärinä vähentyy.
• Kun on osuttu vieraaseen esineeseen. Tutki tuote vaurioiden varalta ja suorita tarvittavat korjaukset ennen kuin käynnistät tuotteen uudelleen ja alat työskennellä sillä. Jos tuote alkaa täristä epätavallisen voimakkaasti, on suoritettava huolellinen tarkastus.

10.3 Sahaustekniikat

10.3.1 Vetosahaus

Tässä tekniikassa sahataan laipan alaosalla ylhäältä alaspäin.

Teräketju siirtää tuotetta tällöin eteenpäin poispäin käyttäjästä. Tällöin tuotteen etureuna muodostaa tuen, joka kompensoi sahaamisen aikana esiintyviä voimia puun rungossa. Vetosahauksessa käyttäjä hallitsee tuotetta oleellisesti tehokkaammin ja hän voi välttää takaiskuja paremmin.

10.3.2 Työntösahaus

! VAARA

Hengenvaaralliset vammat!

Jos laippa kallistuu, tuote voi paiskautua suurella voi-malla kohti käyttäjää.

Jos käyttäjä ei oman kehonsa painolla kompensoi teräketjun taaksepäin työntävää voimaa, on vaarana, että vain laipan kärki koskee puuhun ja tämän vuoksi tapah-tuu takaisku.

Tässä tekniikassa sahataan ohjainkiskon yläosalla alhaalta ylöspäin.

Teräketju siirtää tuotetta tällöin taaksepäin kohti käyttäjää.

10.3.3 Lyhentäminen

Lyhentäminen on kaadettujen puunrunkojen sahaamista pienemmiksi osiksi. Jos mahdollista, tue runko oksilla, palkeilla tai kiiloilla alapuolelta.

• Huolehdi aina siitä, että asentosi on tukeva ja käytä ketjusahaa vain silloin, kun seisot lujalla, turvallisella ja tasaisella alustalla. Liukas alusta tai epävakaat tukipinnat voivat johtaa tasapainon tai ketjusahan hallinnan menettämiseen.
• Rinteessä sahattaessa tulee seistä aina oksan yläpuolella. Varmista, että teräketju ei koske maahan. Kun sahaaminen on päättynyt, odota, että sahausketju on pysähtynyt, ennen kuin poistat tuotteen.
• Sammuta tuotteen moottori aina ennen kuin vaihdat työskentelypaikasta toiseen.

10.3.3.1 Puun runko on maassa (kuva 6)

• Teräketju ei saa koskea maapohjaan tai muihin esi-neisiin sahaamisen aikana tai sen jälkeen.
• Sahaa runko poikki ylhäältä alas.
• Jos puun runkoa voidaan kääntää, sahaa siitä 2/3. Käännä runko sitten ympäri ja sahaa runko ylhäältä poikki.

10.3.3.2 Puun runko on tuettu toisesta päästä (kuva 7)

• Sahaa ensin alhaalta ylöspäin (laipan yläosalla) 1/3 puun rungon läpimitasta säpäleiden välttämiseksi.
• Sahaasitten ylhäältä alaspäin (laipan alaosalla) ensimmäiseen leikkaukseen saakka kiinni juuttumisen välttämiseksi.

10.3.3.3 Puun runko on tuettu molemmista päistä (kuva 8)

• Sahaa ensin ylhäältä alaspäin (laipan alaosalla) 1/3 puun rungon läpimitasta.
• Sahaa sitten alhaalta ylöspäin (laipan yläosalla), kunnes leikkauskohdat yhtyvät.

10.3.3.4 Sahaaminen sahapukilla (kuva 9)

1. Pitele tuotetta molemmin käsin ja ohjaa tuotetta sahaamisen aikana vartalosi edessä.
2. Kun puun runko sahataan poikki, ohjaa tuote oikealle vartalosi ohi. Pidä vasen käsivartesi mahdollisimman suorana. Varo alas putoavaa runkoa.
3. Asetu siten, että katkaistava runko ei aiheuta vaaraa.
4. Huomioi jalkasi. Katkaistava runko voi pudotessaan aiheuttaa vammoja.
5. Varmista, että vartalosi on tasapainossa ja että säilytät tukevan otteen.

10.3.4 Karsiminen (kuva 10)

! VAROITUS

Loukkaantumisvaara!

Karsimisen aikana tapahtuu paljon onnettomuuksia.

1. Pitele tuotetta molemmin käsin ja ohjaa tuotetta sahaamisen aikana vartalosi edessä.
2. Älä kumarru liikaa eteenpäin käytön aikana.
3. Älä koskaan sahaa oksia seisten puunrungon päällä.
4. Pidä takaiskualuetta silmällä, kun oksat ovat jännittyneinä.

Karsinnalla tarkoitetaan oksien ja haarojen poistamista puusta.

• Poista tukihaarat vasta lyhentämisen jälkeen.
• Jännittyneet oksat on sahaava alhaalta ylöspäin tuotteen kiinni juuttumisen estämiseksi.
• Paksuja oksia katkaistaessa on käytettävä samaa tekniikkaa kuin lyhentämisessä.
• Työskentele rungon vasemmalla puolella ja niin lähellä tuotetta kuin mahdollista. Mahdollisuuksien mukaan tuotteen paino lepää rungon päällä.
• Vaihda sijaintipaikkaa katkaistaksesi oksat rungon jo- ka puolelta.
• Haaroittuneet oksat lyhennetään yksitellen.
• Jätä karsinnan aikana puuta tukevat suuret ja alaspäin suuntautuvat oksat ensin koskematta. Irrota pienemmät oksa yhdellä leikkauksella.

10.3.5 Puun kaataminen (kuvat 11, 12)

! VAARA

Loukkaantumisvaara!

Sahaus- ja puunkaatotöitä ja niihin liittyvät töitä saavat suorittaa vain niihin erityisesti koulutetut ja harjaantu-neet henkilöt.

! VAARA

Puiden kaataminen vaatii paljon kokemusta. Kaada puita vain, jos osaat käsitellä tuotetta varmalla tavalla. Älä missään tapauksessa käytä tuotetta, jos tunnet itsesi epävarmaksi.

! VAARA

Hengenvaaralliset vammat!

• Älä koskaan sahaa puun runkoa kokonaan läpi!
  – Kun kaadat puuta, seiso vain kaadettavan puun si-vulla!

! VAARA

Älä kaada puuta voimakkaassa tai vaihtelevassa tuulessa, jos on olemassa omaisuusvahinkojen vaara tai jos puu voi osua sähköjohtoihin.

- Varmista, ettei työalueen lähellä ole ihmisiä tai eläimiä. Puun kaatopaikan ja seuraavan lähimmän työskentelypaikan välisen turvaetäisyyden on vastattava 2,5 puun mittaa.

- Huomioi kaatosuunta: Käyttäjän on voitava liikkua turvallisesti kaadetun puun lähellä voidakseen helposti lyhentää ja karsia sitä. Kaadettavan puun juuttumista kiinni toiseen puuhun on vältettävä. Huomioi luonnolinen kaatosuunta, joka riippuu puun kallistumisesta ja lenkoudesta, tuulen suunnasta ja oksien lukumäärästä.

- Pienet puut, joiden läpimitta on 15-18 cm, voidaan tavallisesti katkaista yhdellä leikkauksella.

- Rinteessä sahattaessa tulee seistä aina oksan yläpuolella. Varmista, että teräketju ei koske maahan. Kun sahaaminen on päättynyt, odota, että sahausketju on pysähtynyt, ennen kuin poistat tuotteen.

- Lika, kivet, irrallinen kuori, naulat, niitit ja rautalangat on poistettava puusta.

Karsiminen:

- Poista alaspäin roikkuvat oksat leikkaamalla oksan yläpuolelta. Älä koskaan karsi olkapään korkeutta korkeammalta.

Poistumisalue:

- Poista puuta ympäröivä vesakko pitääksesi poistumisreitin vapaana. Poistumisalueen on oltava noin 45° kulmassa poispäin suunnitellusta kaatosuunnasta.

Kaatoloven leikkaaminen:

- Tee kaatolovi siihen suuntaan, mihin puun pitäisi kaatua.

- Aloita alemmalla, vaakasuuntaisella leikkauksella.

- Leikkaussyvyyden on oltava suunnilleen 1/3 rungon läpimitasta.

Näin vältetään teräketjun tai ohjainkiskon juuttuminen kiinni, kun toinen lovi leikataan.

- Tee nyt vino sahaus noin 45° asteen leikkauskulmassa ylhäältä. Tämän sahauksen on kohdattava alempi sahaus tarkasti.

VAARA

Älä koskaan mene sellaisen puun eteen, johon on sa- hattu lovi.

Kaatoleikkaus:

- Tee kaatoleikkaus rungon toiselta puolelta seisten rungon vasemmalla puolella ja sahaa vetävällä teräketjulla.

- Kaatoleikkauksen on kuljettava vaakasuuntaisesti vähintään 5 cm vaakasuuntaisen loven yläpuolella.

- Sen on oltava niin syvä, että etäisyys loven leikkauslinjaan on vähintään 1/10 rungon läpimitasta.

- Rungon läpisahaamatonta osaa sanotaan pitopuuksi. Tällä vältetään puun kääntyminen ja kaatuminen väärään suuntaan. Älä sahaa puuta läpi asti.

- Kun kaatoleikkaus lähenee oikeaa syvyyttä, puu alkaa kaatua.

- Jos näyttää, ettei puu mahdollisesti kaadu haluttuun suuntaan tai että se kallistuu taaksepäin ja teräketju juuttuu kiinni, keskeytä kaatoleikkaus ja käytä puista, muovista tai alumiinista kiilaa, jolla avaat leikkausta ja käännät puun haluttuun kaatolinjaan.

- Jos rungon läpimitta on suurempi kuin laipan pituus, tee kaksi leikkausta.

- Kaatoleikkauksen jälkeen puu kaatuu itsestään tai sitä voidaan auttaa kaatokiilalla tai rautakangella.

VAARA

Kun puu alkaa kaatua, vedä tuote ulos leikkauksesta sammuta moottori, laske tuote alas ja poistu työpaikasta poistumisreittiä pitkin. Varo putoavia oksia ja kompastumista.

10.3.6 Kiinni juuttuneen ketjusahan irrottaminen

Jos ketjusaha juuttuu sahaamisen aikana, toimi seuraa- vasti:

1. Kytke ketjusaha pois päältä ja kiinnitä se turvallisesti puun sisäpuolelle (eli puun runkoa kohti) tai erilliseen työkaluköyteen.
2. Vedä ketjusaha ulos lovesta nostaen samalla oksaa niin paljon kuin on tarpeen.
3. Käytä tarvittaessa käsisahaa tai toista ketjusahaa kiinni juuttuneen ketjusahan irrottamiseksi sahaamalla vähintään 30 cm päähän kiinni juuttuneesta ketjusahas-ta.

Riippumatta siitä, käytetäänkö kiinni juuttuneen ketjusahan irrottamiseen käsisahaa vain ketjusahaa, on leikkaus ketjusahan irrottamiseksi tehtävä aina ulkopuolelle (kohti oksan kärkeä), jotta ketjusaha ei kulkeudu sahattavien osien mukana, jolloin tilanne vaikeutuisi entisestään.

10.4 Käytön jälkeen

• Kytke tuote aina pois päältä ja odota, että se on pysähtynyt kokonaan ennen kuin lasket sen alas.
• Poista akku.
• Vedä laippa- ja ketjusuojus pois laipasta.
• Aktivoi ketjujarru.
• Anna tuotteen jäähtyä.

11 Puhdistus

VAROITUS

Teetä ammattikorjaamossa sellaiset kunnos- sapitotyöt ja huoltotyöt, joita ei ole kuvattu tässä käyttöohjeessa. Käytä vain alkuperäisiä varaosia.

Onnettomuusvaara on olemassa! Suorita huolto- ja puhdistustyöt akku irrotettuna. Loukkaantumisvaara! Anna tuotteen jäähtyä aina ennen huolto- ja puhdistustöitä. Moottorin osat ovat kuumia.

On olemassa loukkaantumisvaara ja palovammojen vaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

• Poista akku.
  – Anna tuotteen jäähtyä.
  – Poista käytettävä työkalu.

VAROITUS

Loukkaantumisvaara teräketjua tai laippaa käsiteltäessä!

– Käytä viiltosuojattuja käsineitä.

1. Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen.
2. Käytä teräketjun puhdistamiseen sivellintä tai käsihar- jaa. Älä käytä nesteitä.
3. Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljytöminä ja rasvattomina. Sähkötyökalun käyttö ja hal-linta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.
4. Puhdista kahvat tarvittaessa kostealla, saippualiuokseen kastetulla pyyhkeellä.
5. Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla* tai puhalla se puhtaaksi paineilmalla* alhaisella paineella. Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen.
6. Tuuletusaukkojen on oltava aina vapaina.
7. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisäosiin pääse vettä.
8. Puhdista laipan ura siveltimellä tai paineilmalla.
9. Puhdista ketjupyörä ja jousikiristin.

12 Huolto

Ohjeita:

Huolla tuote huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että tuotteen toiminta vaarantuu. Korjauta vialliset osat ennen tuotteen käyttöä.

Aseta tuote tasaiselle, suoralle pinnalle.

12.1 Ketjupyörän (17) tarkastus (kuva 2)

1. Kierrä ketjun kiristyspyörää (9) vastapäivään löysätäksesi ketjun kiristyksen ja poistaaksesi ketjupyörän suojuksen (10)
2. Ota laippa (8) ja teräketju (7) pois.
3. Tarkasta kulumisjäljet ketjupyörässä (17) tarkistustulkilla (ei sisälly toimitukseen).
4. Jos kulumisjäljet ovat syvempiä kuin a=0,5 mm, älä käytä tuotetta ja ota yhteyttä ammattitaitoiseen liikkee-seen. Ketjupyörä (17) on vaihdettava.

12.2 Laipan (8) tarkastus (kuva 2)

1. Kierrä ketjun kiristyspyörää (9) vastapäivään löysätäksesi ketjun kiristyksen ja poistaaksesi ketjupyörän suojuksen (10).
2. Ota laippa (8) ja teräketju (7) pois.
3. Mittaa laipan (8) uran syvyys mittatikulla tai viilamitalla (ei sisältyy toimitukseen).
4. Laippa (8) on vaihdettava, kun jonkin seuraavista to-detaan:

– Laippa on vahingoittunut.
- Mitattu uran syvyys on pienempi kuin laipan pienin uran syvyys (4 mm).
– Laipan ura on supistunut tai avartunut.

12.3 Laipan (8) vaihtaminen (kuva 2)

1. Kierrä ketjun kiristyspyörää (9) vastapäivään löysätäksesi ketjun kiristyksen ja poistaaksesi ketjupyörän suojuksen (10).
2. Ota laippa (8) ja teräketju (7) pois. Pidä laippaa (8) irrottamista varten n. 45 asteen kulmassa ylöspäin, jotta teräketju (7) voidaan ottaa helpommin pois laipan (8) urasta.
3. Vaihda laippa (12) ja asenna laippa (12) ja teräketju (11) kohdassa 8.1 kuvatulla tavalla.

12.4 Teräketjun (7) vaihtaminen ja sisäänajo (kuva 2)

VAARA

Vakavat vammat ovat mahdollisia, jos teräketju katkeaa tai ponnahtaa pois paikaltaan!

- Älä koskaan kiinnitä uutta teräketjua kuluneen ketju-pyörän päälle tai vahingoittuneeseen tai kulunee-seen ohjainkiskoon. Teräketju voi ponnahtaa pois paikaltaan tai katketa.

• Käytä vain tätä tuotetta varten tarkoitettuja teräketjuja ja laippoja.

• Puhdista terälevyn ura ennen teräketjun vaihtamista, koska likakerrostumat voivat aiheuttaa teräketjun ponnahtamisen ulos kiskosta. Kerrostumat voivat myös imeä ketjuöljyä. Sen seurauksena ketjuöljy ei enää pääse kiskon alaosaan tai sitä menee sinne vain vähän, jolloin voitelu heikentyy.

• Kierrä ketjun kiristyspyörää (9) vastapäivään löysätäksesi ketjun kiristyksen ja poistaaksesi ketjupyörän suojuksen (10).

• Ota laippa (8) ja teräketju (7) pois.
• Aseta teräketju (7) lenkiksi niin, että leikkuureunat ovat suunnattuina myötäpäivään. Ota teräketjun (7) suuntaamista varten mallia teräketjussa (7) tai ohjaintappien (19) yläpuolella olevista kuvakkeista (nuolet).
• Aseta teräketju (7) laipan (8) uraan.
• Aseta laippa (8) ohjaintappeihin (19) ja vaarnapultteihin (18). Molempien ohjaintappien (19) ja vaarnapulttien (18) on oltava laipan (8) pitkässä lovessa.
• Ohjaa teräketju (7) ketjupyörän (17) yli ja tarkasta teräketjun (7) suuntaus.
• Aseta ketjupyörän suojus (10) uudelleen paikalleen. Varmista, että ketjupyörän suojus (10) asettuu kotelossa olevaan uraan.
• Kierrä ketjun kiristyspyörä (9) myötäpäivään kiinni.
• Tarkasta teräketjun (7) kiinnitys vielä kerran ja kiristä teräketju (7) kohdassa 8.2 kuvatulla tavalla.

Huomautus:

Uuden teräketjun kiristysvoima heikentyy jonkin ajan kuluttua. Sen vuoksi teräketju on kirstettävä uudelleen ensimmäisten 5 leikkauksen jälkeen, kuitenkin viimeistään 10 minuutin sahausajan kuluttua.

12.5 Teräketjun (7) teroitus

VAROITUS

Väärin teroitettu teräketju aiheuttaa suurentuneen onnettomuusvaaran!

Jos teroitettaessa poiketaan leikkausgeometrian mittatiedoista, tuotteen takaiskuvaara kasvaa.

- Anna teräketju ammattilaisen teroitettavaksi.

Teräketju voidaan hioa valtuutetussa ammattikorjaamosa. Älä yritä itse teroittaa teräketjua, jos sinulla ei ole sopivaa työkalua ja tarvittavaa kokemusta.

VARO

Ketjun teroittamiseen tarvitaan erikoistyökaluja, joilla varmistetaan, että leikkuutyökalut teroitetaan oikeassa kulmassa ja oikeaan syvyyteen.

Teroittamisen jälkeen kaikkien terälenkkien on oltava yhtä leveitä ja yhtä pitkiä.

Ohjeita:

Terävä teräketju takaa optimaalisen leikkaustehon. Se pureutuu vaivatta puun läpi ja jättää jälkeensä suuria, pitkiä lastuja.

Teräketju on tylsä, jos terävarustusta on painettava puun läpi ja lastut ovat erittäin pieniä. Erittäin tylsä teräketju ei tuota lainkaan lastuja, vaan pelkkää sahanpurua.

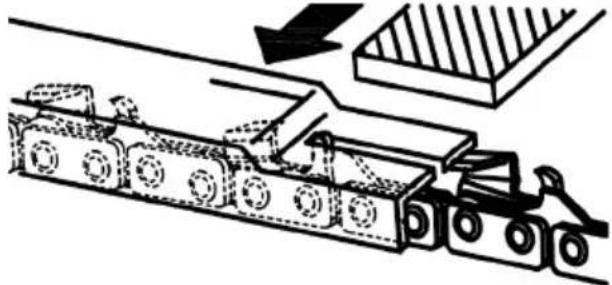

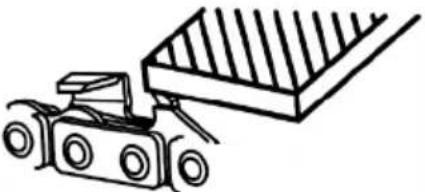

12.5.1 Ketjusahan teroittamisohje

Teräketjun tyyppi	Viilan läpimitta Ylempi kulma Alempi	kulma Ylempi kaltevuuskulma (55°)			Vakiosyvyysmitta
		Kiinnitys-pyörintä-kulma	Kiinnitys-kalte-vuuskulma	Sivukulma
21PBX noin 4,8 mm 30°		10°	85°	0,64 mm
Syvyysvaste				Viila

Syvyysvaste
Viila

13 Varastointi ja kuljetus

Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.

Optimaalinen varastointilämpötila on 5–30°C.

Säilytä tuotetta alkuperäisessä pakkauksessaan.

Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje tuotteen läheisyydessä.

- Aseta ketjusuojus kuljetuksen ja varastoinnin ajaksi.

13.1 Valmistelut varastointia varten

1. Aseta ketjusuojus paikalleen.
2. Poista akku.
3. Tyhjennä tuote täydellisesti.
4. Puhdista ja tarkista tuote vaurioiden varalta.

13.2 Kuljetus

VAROITUS

Loukkaantumisvaara!

Ota akku pois sähkötyökalusta aina ennen sähkötyökalun käsittelyä (esim. huolto, työkalun vaihto jne.) ja ennen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.

• Tuotetta saa kuljettaa vain tätä tarkoitusta varten olevasta kahvasta.
• Varmista tuote paikaltaan luisumista ja kaatumista vastaan.

14 Korjaus ja varaosien tilaus

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

HUOMIO

Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammattilaisella. Sama koskee myös lisävarusteita.

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

14.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

- Mallinimike

- Tuotenumero

• Tyyppikilven tiedot

Varaosat / lisätarvikkeet

Akku SBP2.0, tuotenro: 7909201708
Akku SBP4.0, tuotenro: 7909201709
Latauslaite SBC2.4A tuotenro: 7909201710
Latauslaite SBC4.5A tuotenro: 7909201711
Latauslaite SDBC2.4A tuotenro: 7909201712
Latauslaite SDBC4.5A tuotenro: 7909201713
StarterKit SBSK2.0 tuotenro: 7909201720
StarterKit SBSK4.0 tuotenro: 7909201721

14.2 Sallitut terälaitteet

Ohjainkiskot:
AP14-53-507P Kangxin: 791	0300703
Teräketjut:
3/8LP-53 Kangxin: 79103007	06

15 Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumatomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

• Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Litiumioniakkuja koskevia ohjeita

Irrota akku ennen laitteen hävittämistäl

• Älä laita akkua sekajätteen joukkoon, äläkä viskaa sitä tuleen (räjähdysvaara) tai veteen. Vioittuneet akut voivat vahingoittaa ympäristöä ja terveyttäsi, jos niistä purkautuu ulos myrkyllisiä höyryjä tai nesteitä.
• Vialliset tai käytetyt akut on toimitettava kierrätykseen direktiivin 2023/1542/EY mukaisesti.

- Toimita laite ja latauslaite käsittelylaitokseen. Käytetyt muovi- ja metalliosat voidaan lajitella ja ohjata kierrätykseen.

- Hävitä akut siten, että niiden jännite on purkautunut. Suosittelemme peittämään navat teipillä oikosululta suojaamiseksi. Älä ayaa akkua.

- Hävitä akut paikallisten määräysten mukaisesti. Luovuta akku käytettyjen akkujen keräyskeskukseen, josta se toimitetaan ympäristönsuojelumääräysten mukaiseen kierrätykseen. Kysy neuvoa paikallisesta jätehuoltoyrityksestä.

16 Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Tuote ei käynnisty. Akun teho on	iian pieni. Lataa akku.
	Akkua ei ole asetettu oikein. Työnnä	akku akun kiinnitykseen. Akku lukittuu paikalleen kuuluvasti.
	Virtakytkin on viallinen. Ota yhteyttä h	uoltopalveluumme.
	Moottori on viallinen.
Huono leikkuuteho. Teräketju on	asennettu väärin. Asenna teräketju oikein.
	Teräketju on tylsä. Anna teräketju ammattilaisen teroitettavaksi tai vaihda teräketju uuteen.
	Ketjun kireys on riittämätön.	Tarkasta teräketju. Kiristä teräketju tarvittaessa.
Tuote käy kankeasti/teräketju ponnahtaa pois paikaltaan.	Ketjun kireys on riittämätön.	Tarkasta teräketju. Kiristä teräketju tarvittaessa.
Ketju kuumenee, sahattaessa muodostuu savua, kiskon väri muuttuu.	Teräketjuöljyä on liian vähän.	Tarkasta öljyautomatiikka. Lisää teräketjuöljyä tarvittaessa.
Epätavallinen tärinä	Ohjainkisko on löystynyt.	Tarkasta ohjainkiskon luja kiinnitys.

17 Takuuehdot – Scheppach 20V IXES -sarja

Muutoksen päiväys 25.04.2024

Arvoisa asiakas,

tuotteemme ovat läpäisseet tarkan laaduntarkastuksen. Jos tuotteen toiminnoissa kuitenkin havaitaan puutteita, pahoittelemme sitä syvästi ja pyydämme sinua ottamaan yhteyttä asiakaspalveluumme, jonka osoite on alla. Neuvomme sinua mielellämme myös puhelimitse palvelunumerossa. Seuraavien ohjeiden tarkoituksena on auttaa vahinkotapausten sääntelyssä ja käsittelyssä.

Takuuvaatimusten voimaansaattamisen osalta päte- vät seuraavat seikat:

1. Näissä takuuehdoissa säädellään uusien tuotteiden ostajille (yksityisille loppukuluttajille) myönnettyjä valmistajan lisätakuita. Tämä takuu ei heikennä lakisää-teisiä oikeuksiasi takuun osalta. Niistä vastaa se jälleenmyyyjä, jolta tuote on hankittu.

2. Valmistajan takuuehtoja sovelletaan vain ostamassanne uudessa tuotteessa oleviin materiaali- tai valmistusvirheistä johtuviin puutteisiin. Jos takuuaikana ilmenee materiaali- tai valmistusvirheitä, valmistaja takuun myöntäjänä tarjoaa tämän takuun puitteissa valintansa mukaan seuraavat palvelut:

– Tuotteen veloitukseton korjaus

- Tuotteen veloitukseton vaihtaminen samanarvoiseen tuotteeseen (tarvittaessa vaihto myös uudempaan malliin, jos alkuperäistä tuotetta ei ole enää saatavana).

Korvattavat tuotteet tai osat siirtyvät meidän omistukseemme. Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai ammattikäyttöön. Takuuta ei sen vuoksi voida sovel-

taa tilanteisiin, joissa tuotetta on takuuajan aikana käytetty kaupalliseen tarkoitukseen, ammatin harjoittamiseen tai teollisuudessa tai kun sitä on rasitettu näitä käyttötapoja vastaavalla tavalla.

3. Takuumme ulkopuolelle on rajattu seuraavat tapa-ukset:

- Tuotteeseen tulevat vahingot, jotka seuraavat asennusohjeen laiminlyönnistä, epäasianmukaisesti tehdystä asennuksesta, käyttöohjeen laiminlyönnistä (esim. liittäminen väärään verkkojännitteeseen tai virtatyppiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai tuotteen käyttämisestä epäsuotuisissa ympäristöolosuhteissa ja tuotteen puutteellisesta hoidosta ja huollosta.

- Tuotteeseen tulevat vahingot, jotka seuraavat väärinkäytöstä tai epäasianmukaisesta käytöstä (ku- ten esim. tuotteen ylikuormittaminen tai muiden kuin sallittujen työkalujen tai lisävarusteiden käyttäminen), vieraan materiaalin pääsystä tuotteen sisälle (esim. hiekka, kivet tai pöly), kuljetusvahingot, voiman käytöstä tai ulkoisista vaikutuksista (kuten putoamisesta aiheutuvat vahingot).

- Tuotteeseen tai tuotteen osiin tulevat vahingot, jotka on johdettavissa määräystenmukaiseen, tavalliseen (käyttöön liittyvään) luonnolliseen kulumiseen, ja kulutusosien vahingoittumiseen ja/tai kulumiseen.

- Tuotteessa ilmenevät puutteet, jotka aiheutuvat sellaisten lisä-, laajennus- tai varaosien käytöstä jotka eivät ole alkuperäisiä osia tai joita ei ole käytetty määrävstenmukaisesti.

- Tuotteet, joihin on tehty muutoksia tai modifikaati-oita.

– Vähäiset poikkeamat tuotteen oletusominaisuuk-sissa, jotka ovat tuotteen arvon ja käytettävyyden kannalta merkityksettömiä.
– Tuotteet, joihin on tehty omavaltaisia korjauksia tai jotka on annettu valtuuttamattomien henkilöiden korjattavaksi.
– Kun tuotteessa oleva tunniste tai tuotteen tunnistustiedot (koneessa oleva tarra) puuttuu tai on muuttunut lukukelvottomaksi.
- Tuotteet, jotka ovat voimakkaasti likaantuneita ja jotka huoltohenkilöstö sen vuoksi hylkää.
– Vahingonkorvausvaatimukset ja jälki- ja seurausvahingot on yleisesti suljettu tämän takuun ulkopuolelle.

1. Takuuaika on 5 vuotta (paristoilla / akuilla 12 kuukautta) ja se alkaa tuotteen ostopäivästä. Alkuperäisessä ostotositteessa oleva päivämäärä on ratkaiseva. Takuuvaatimukset on esitettävä viipymättä sen jälkeen, kun vaatimuksen perusteena oleva seikka on tullut tietoon. Takuuvaatimusta ei voi esittää takuuajan umpeutumisen jälkeen. Tuotteen korjaaminen tai vaihtaminen ei pidennä takuuaikaa, eikä aloita uutta takuuaikaa kyseiselle tuotteelle tai millekään siihen asennetulle varaosalle. Tämä koskee myös paikan päällä käytettäviä palveluja. Takuun hyödyntäminen edellyttää, että valmistajalle takuun myöntäjänä tarjo-taan mahdollisuus tarkastaa tuote takuutilanteessa lä-hettämällä tuote valmistajalle. On varmistettava, että kuljetuksen aikana syntyvät vahingot estetään pak-kaamalla tuote asianmukaisesti. Kyseinen tuote on toimitettava tai lähetettävä puhdistettuna asiakaspal-velupisteeseen ja sen mukaan on liitettävä kopio ostotositteesta, josta käy ilmi tuotteen nimike ja tiedot ostopäivästä. Jos tuote lähetetään epätäydellisenä, poi-keten täydellisestä toimituksen sisällöstä, puuttuvien tarvikkeiden arvo hyvitetään valmistajalle/vähenne-tään korvausmäärästä, jos tuote vaihdetaan tai jos puute korvataan alennuksella tai maksunpalautuksella. Osittain tai kokonaan purettuja tuotteita ei voida hy-väksyä takuutilanteissa. Jos reklamaatio on perustee-ton tai se tehdään takuuajan umpeuduttua, ostaja vastaa kuljetuskustannuksista ja kuljetusriskistä. Ilmoita takuutapauksesta ennakolta huoltopaikkaan.

Yleensä sovitaan, että viallinen tuote ja lyhyt kuvaus viasta lähetetään järjestettynä palautuksena tai - takuuajan ulkopuolisessa korjaustapauksessa - lähetyskulut maksettuna, pakkaus- ja lähetysohjeet huomioiden, alla ilmoitettuun huolto-osoitteeseen. Varmista, että tuote (mallista riippuen) on turvallisuussyistä tyhjennetty kaikista käyttöaineista, kun se palautetaan. Huoltokeskukseemme lähetettävän tuotteen on oltava pakattuna siten, että reklamoidun tuotteen vahingoittuminen kuljetuksen aikana vältetään. Korjaamisen / vaihtamisen jälkeen tuote palautetaan sinulle veloituksetta. Jos tuotteita ei voida korjata tai vaihtaa, se voidaan harkintamme mukaan korvata rahasummalla, joka vastaa enintään puutteellisen tuotteen ostohintaa vähennettynä kulumista vastaavalla hyvityksellä. Tämä takuu koskee vain yksityisiä ensiostajia eikä se ole luovutettavissa tai siirrettävissä.

1. Takuuajan pidentäminen 10 vuoteen: Scheppach tarjoaa Scheppach 20V -sarjan tuotteille lisäksi takuun pidentämisen 5 vuodella. Näin näiden tuotteiden takuuaika pidentyy 10 vuoteen. Paristot / akut, latauslaitteet ja lisävarusteet on suljettu tämän mahdollisuu-

den ulkopuolelle. Voit hyödyntää tämän takuun pidennyksen rekisteröimällä tähän mallistoon kuuluvan Scheppach-tuotteesi viimeistään 30 päivän kuluessa ostopäivästä internet-osoitteessa https://garantie.scheppach.com. Onnistuneen online-rekisteröinnin jälkeen saat vahvistuksen tuotekohtaisesta takuun pidennyksestä.

1. Takuuvaatimuksesi voimaansaattamiseksi sinun tu-lee ottaa yhteyttä huoltokeskukseemme.

Suosittelemme käyttämään tätä varten lomaket-tamme, joka löytyy kotisivuiltamme:

Älä lähetä meille tuotteita ottamatta ensin yhteyttä ja sopimatta asiasta ensin huoltokeskuksemme kanssa.

Tämän takuun hyödyntäminen edellyttää ehdotto-masti yhteyden ottamista huoltokeskukseemme.

Takuuvaatimukset on esitettävä takuuajan aikana 14 päivän kuluessa puutteen toteamisesta. Tätä varten tarvitaan alkuperäinen ostotosite ja tarvittaessa vah-vistus tuotekohtaisesta takuun pidennyksestä.

1. Käsittelyaika - Yleensä käsittelemme reklamaatiot 14 päivän kuluessa niiden saapumisesta huoltokeskukseemme. Jos mainittu käsittelyaika poikkeustapauksissa ylittyy, ilmoitamme siitä sinulle hyvissä ajoin.
2. Kulutusosat on suljettu takuun ulkopuolelle! - Kulutusosia ovat: a) mukana toimitetut lisäakut ja/tai asennetut paristot/akut ja b) kaikki mallikohtaiset kulutusosat (muun muassa hihnat, sahanterät, käyttötyökalut, hiomalaikat, suodattimet, hiiliharjat jne., katso käyttöohje). Takuun ulkopuolelle on suljettu syväpurkautuneet paristot tai akut tai sellaiset akut/paristot, joiden kotelo tai navat ovat vahingoittuneet.
3. Kustannusarvio - Takuun ulkopuolelle rajattuja tuotteita tai tuotteita, joiden takuuaika on päättynyt, korjaamme laskua vastaan. Voit pyytää huoltokeskukseltamme kustannusarvion viallisten tuotteiden korjaamisesta ja tarvittaessa tilata korjauksen kirjallisesti (postitse, sähköpostitse). Ilman korjauksen tilaamista kä-sittelyä ei jatketa.

Takuuehdot pätevät vain reklamaation tekemisen ajankohtana voimassa olevassa muodossa, joka voidaan tarkistaa kotisivuiltamme (www.scheppach.com). Käännösten osalta saksankielinen versio on ratkaiseva.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Saksa)

Puhelin: [phone] ·

Sähköposti: [e-mail] Internet: https://www.scheppach.com

Pidätämme oikeuden tehdä milloin tahansa muutoksia näihin takuuehtoihin ilman etukäteisilmoitusta.

18 EU-

vaatimustenmukaisuusvakuutus

Alkuperäisen vaatimustenmukaisuusvakuutuksen käännös

Valmistaja:

Scheppach GmbH

Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien määräykset.

Merkki: SCHEPPACH

Tuotenimike: Akkukäyttöinen ketjusaha -

BC-CS355Duo-X

Tuotenro 5910309900

EU-direktiivit:

2014/30/EU, 2006/42/EY, 2000/14/EY_2005/88/EY, 2011/65/EU*

* Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset.

2006/42/EG - Liite IV

Nimetty laitos: TÜV SÜD Product Service GmbH

Zertifizierstelle,

Ridlerstraße 65,

Taattu äänitehotaso (L _WA ): 108 dB

Mitattu äänitehotaso (L _WA ): 104,8 dB

Sovelletut standardit:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
