MANUALE UTENTE BC-CS355Duo-X SCHEPPACH

IT Sega a catena a batteria | Traduzione delle istruzioni per l'uso originali 62

1 Introduzione 63
2 Descrizione del prodotto (Fig. 1)....63
3 Contenuto della fornitura (Fig. 1) ...... 63
4 Impiego conforme alla destinazione d'uso ..... 63
5 Indicazioni di sicurezza 64
6 Dati tecnici.... 67
7 Disimballaggio....68
8 Prima della messa in funzione 68
9 Utilizzo....70
10 Istruzioni di lavoro 71
11 Pulizia....74
12 Manutenzione....75
13 Stoccaggio e trasporto 76
14 Riparazione e ordinazione dei ricambi.... 77
15 Smaltimento e riciclaggio 77
16 Risoluzione dei guasti 78
17 Condizioni di garanzia - Scheppach Serie 20V IXES....78
18 Dichiarazione di conformità UE.... 80
19 Disegno esploso.... 466

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle indicazioni di sicurezza!
	Attenzione! Una mancata osservanza dei segnali di sicurezza e delle avvertenze applicate sul prodotto nonché delle istruzioni di sicurezza e del manuale di istruzioni può portare a gravi lesioni, persino mortali.
	Indossare un casco protettivo con protezione per il viso oppure occhiali protettivi e oto-protettori.
	Indossare guanti di sicurezza!
	Indossare calzature rigide!
	È importante indossare gli indumenti di protezione per piedi, gambe, mani e avambracci.

	Non esporre il prodotto alla pioggia. Il prodotto può essere stazionato, immagazzinato e azionato solo in condizioni ambientali asciutte.
	Solo per un uso con entrambe le mani.
	Avviso! Pericolo di contraccolpo (kickback). Proteggersi da eventuali contraccolpi del prodotto ed evitare il contatto con la punta della guida.
	Eseguire interventi di manutenzione, configurazione e pulizia solo a motore spento e con la batteria rimossa.
	Volume del serbatoio dell'olio.
	Peso kg.
	Lunghezza della lama
	Lunghezza di taglio
	Aperto
	Bloccato
	Regolazione del freno della catena: freccia bianca: Freno catena attivo freccia nera: Freno della catena non attivo
	Direzione di montaggio della catena della sega
	Il livello di potenza acustica del prodotto è garantito.
	Batteria agli ioni di litio
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

1 Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.

Nota:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• Trattamento improprio
  • Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale tecnico non autorizzato
  • Montaggio e sostituzione di pezzi di ricambio non originali
• Utilizzo non conforme

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto.

Esse contengono avvertenze importanti su come utilizza-re il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2 Descrizione del prodotto (Fig. 1)

1. Impugnatura posteriore

2. Interruttore ON/OFF

3. Interruttore principale

4. Portabatteria

5. Impugnatura anteriore

6. Freno catena / paramano anteriore

7. Catena della sega

8. Lama (barra di guida)

9. Ruota tendicatena

10. Copertura della ruota dentata

11. Indicatore stato di carica (batteria)

12. Blocco di accensione

13. Indicatore livello olio

14. Serbatoio dell'olio

15. Battuta dentata

16. Protezione della lama della sega e della catena

17. Ruota dentata

18. Perno verticale

19. Bullone di guida

20. Batteria*

21. Tasto di sblocco (batteria)

* non necessariamente compreso nel contenuto della for- nitura!

3 Contenuto della fornitura (Fig. 1)

Pos. Quantità Denominazione

1. 1 x Catena della sega

2. 1 x Lama (barra di guida)

3. 1 x Protezione della lama della sega e della catena

1 x Sega a catena a batteria

1 x Istruzioni per l'uso

4 Impiego conforme alla destinazione d'uso

La sega a catena a batteria è concepita solo per il taglio di legna. Il prodotto non è idoneo a nessun altro tipo di applicazione (ad es. taglio di muratura, materie plastiche o generi alimentari).

È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Qualsiasi ulteriore impiego che esuli dalla suddetta finalità non è conforme alla destinazione d'uso. Eventuali danni o lesioni di qualsiasi tipo derivanti da quanto sopra sono di responsabilità dell'utente e non del produttore.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Il personale addetto all'uso e alla manutenzione del prodotto deve possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano.

Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Spiegazione delle parole di segnalazione nelle istruzioni per l'uso

PERICOLO

Dicitura di segnalazione indicante la presenza di una situazione imminente di pericolo che, se non viene evitata, porta alla morte o a gravi lesioni.

AVVISO

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può portare alla morte o a gravi lesioni.

CAUTELA

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può comportare lesioni di lieve o media entità.

ATTENZIONE

Dicitura di segnalazione indicante una possi- bile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà.

5 Indicazioni di sicurezza

Indicazioni generali di sicurezza per gli attrezzi elettrici

AVVISO

Leggere tutte le indicazioni di sicurezza, le i- struzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico.

L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine "attrezzo elettrico" utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di rete) e ad attrezzi elettrici funzionanti a batteria (senza cavo di rete).

1) Sicurezza sul posto di lavoro

a) Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordinate e non illu- minate potrebbero provocare infortuni.
b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono infiammare la polvere o i vapori.
c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

2) Sicurezza elettrica

a) Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente Non deve essere assolutamente modificato. Non utilizzare spine di adattamento insieme ad elettroutensili con collegamento a terra di protezione. Spine non modificate e prese adatte riducono il rischio di scarica elettrica.

b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.

c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di scarica elettrica.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.
e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.
f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.
b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, scarpe antinfortunistiche antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare una messa in funzione accidentale. Accertarsi che l'elettroutensile sia disattivato prima di collegarlo all'alimentazione elettrica e/o alla batteria, sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'elettroutensile in situazioni inattese.
f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.
h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Un comportamento incauto può portare a gravi lesioni in poche frazioni di secondo.

4) Utilizzo e trattamento dell'elettroutensile

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare per il proprio lavoro l'elettroutensile appositamente previsto. Con un elettroutensile adatto, si lavora meglio e con maggior sicurezza mantenendosi entro l'intervallo di potenza specificato.

b) Non utilizzare elettroutensili con interruttore difettoso. Un elettroutensile che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

c) Estrarre la spina dalla presa e/ o rimuovere la batteria prima di impostare i parametri del dispositivo, sostituire i componenti dell'utensile impiegato o riporre l'elettroutensile. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.

d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.

e) Conservare gli attrezzi elettrici e l'attrezzo ausilia- rio con la massima cura. Controllare che i compo- nenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano compo- nenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare ripa- rare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono causati da una cattiva manutenzione degli apparecchi.

f) Tenere gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.

g) Utilizzare l'elettroutensile, le relative parti, gli strumenti impiegati ecc. attenendosi alle istruzioni E prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli elettroutensili per applicazioni diverse da quelle previste può comportare situazioni pericolose.

h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono un funzionamento e un controllo sicuri dell'elettroutensile in situazioni impreviste.

5) Utilizzo e trattamento dell'apparecchio a batteria

a) Caricare le batterie ricaricabili solo usando i caricabatterie consigliati dal fabbricante. Con un caricatore adatto per un determinato tipo di batteria ricaricabile sussiste il pericolo di incendio qualora venga usato con altre batterie ricaricabili.

b) Utilizzare esclusivamente le batterie previste per gli attrezzi elettrici. L'uso di altre batterie ricaricabili può causare lesioni e pericolo di incendio.

c) Tenere la batteria ricaricabile non utilizzata lonta-na da fermagli d'ufficio, monete, chiavi, chiodi, viti o altri piccoli oggetti in metallo, che potrebbero causare un'esclusione dei contatti. Un cortocircuito tra i contatti della batteria può causare ustioni o fiam-me.

d) In caso di utilizzo improprio dalla batteria ricaricabile potrebbe fuoriuscire del liquido. Evitare il contatto con il liquido. In caso di contatto accidentale sciacquare abbondantemente con acqua. In caso di contatto del liquido con gli occhi consultare un medico. Il liquido della batteria può essere irritante per la pelle o ustionante.

e) Non utilizzare una batteria danneggiata o alterata. Le batterie danneggiate o alterate possono avere un comportamento imprevedibile e causare incendi, esplosioni o costituire pericolo di lesioni.

f) Non esporre la batteria al fuoco o a temperature eccessive. La fiamma o le temperature superiori a 130 °C possono causare un'esplosione.

g) Seguire tutte le istruzioni relative al caricamento e non caricare mai la batteria o l'utensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni di servizio. Un caricamento errato o al di fuori dell'intervallo di temperatura approvato può distruggere la batteria e aumentare il rischio di incendio.

6) Assistenza

a) Far riparare l'elettroutensile soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.

b) Non eseguire mai la manutenzione di batterie danneggiate. Tutti gli interventi di manutenzione delle batterie devono essere eseguiti esclusivamente dal produttore o dai centri di assistenza autorizzati.

Indicazioni generali di sicurezza per le seghe a catena

a) Tenere lontane tutte le parti del corpo dalla catena della sega quando è in funzione. Prima di accendere la sega, accertarsi che non sia a contatto con niente. Mentre si lavora con una sega a catena, un momento di distrazione può fare in modo che indumenti o parti del corpo vengano afferrati dalla catena della sega.

b) Tenere la sega a catena sempre con la mano destra dalla maniglia posteriore, tenendo invece la mano sinistra su quella anteriore. Afferrare la sega a catena in una posizione di lavoro invertita aumenta il rischio di lesioni e non deve mai essere applicato.

c) Tenere la sega a catena solo per mezzo delle superfici isolate della maniglia, in quanto la catena della sega può entrare in contatto con cavi elettrici nascosti o con il proprio cavo di rete. Il contatto della catena della sega con una linea sotto tensione può mettere in tensione anche le parti metalliche del dispositivo e causare una scossa elettrica.

d) Indossare una protezione per gli occhi. Si consigliano altri dispositivi di protezione per orecchie, testa, mani, gambe e piedi. Dispositivi di protezione idonei riducono il rischio di lesioni dovute a truciolato e di un eventuale contatto con la catena della sega.

e) Non lavorare con la sega a catena sopra ad un albero, una scala, da un tetto o una superficie di appoggio instabile. In caso di uso in tale maniera, sussiste un serio pericolo di lesioni.

f) Mantenere sempre una posizione stabile e utilizzare la sega a catena solo se vi trovate su un fondo resistente, sicuro e piano. Un fondo scivoloso o superfici di appoggio instabili possono comportare la perdita dell'equilibrio e del controllo sulla sega a catena.
g) Quando si taglia un ramo sottoposto a tensione, tenere conto che questo scatta indietro. Quando le fibre di legno vengono liberate dalla tensione, il ramo teso può colpire l'operatore e/o è possibile perdere il controllo della sega a catena.
h) Prestare particolare attenzione quando si taglia il sottobosco e alberi giovani. Il materiale sottile potrebbe restare impigliato nella catena della sega e colpirvi, oppure potrebbe farvi perdere l'equilibrio.
i) Trasportare la sega a catena spenta dalla maniglia anteriore, tenendo lontana la catena della sega dal proprio corpo. Durante il trasporto o lo stoccaggio della sega a catena applicare sempre la copertura di protezione. Un impiego attento della sega a catena riduce la probabilità di un contatto involontario con la relativa catena della sega mentre è in funzione.
j) Attenersi alle istruzioni per la lubrificazione, la tensione della catena e la sostituzione della barra di guida e della catena. Una catena tesa in modo improprio oppure lubrificata male può strapparsi o aumentare il rischio di contraccolpi.
k) Segare solo del legno. Non utilizzare la sega a catena per lavori per i quali non è stata concepita. Esempio: Non utilizzare la sega a catena per il taglio di metalli, plastica, muri o materiali da costruzione non in legno. L'utilizzo della sega a catena per operazioni con conformi alla destinazione d'uso può comportare situazioni pericolose.
I) Non tentare di abbattere un albero fino a quando non si possiede una chiara comprensione dei rischi e di come evitarli. L'operatore o le altre persone possono rimanere gravemente ferite a causa della caduta di un albero.
m) Rispettare tutte le istruzioni durante la rimozione di depositi di materiale, lo stoccaggio o i lavori di manutenzione della sega a catena. Accertarsi che l'interruttore sia spento e che la batteria sia stata rimossa. Un funzionamento inaspettato della sega a catena durante la rimozione di depositi di materiale o durante i lavori di manutenzione può provocare serie lesioni.

Cause di un contraccolpo e come evitarlo

Il contraccolpo può verificarsi quando la punta della barra di guida tocca un oggetto o quando il legno si piega e la catena della sega si blocca durante il taglio.

Il contatto della punta della guida può in alcuni casi causare una reazione di contraccolpo inaspettata, nella quale la barra di guida viene portata verso l'alto e in direzione dell'utilizzatore.

Un incastro della catena della sega sul bordo superiore della barra di guida può far arretrare la guida rapidamente in direzione dell'utilizzatore.

Ognuna di queste reazioni può fare perdere il controllo della sega e provocare possibili gravi lesioni. Non affidarsi esclusivamente ai dispositivi di sicurezza integrati nella sega. L'utilizzatore della sega a catena dovrebbe adottare diverse misure per lavorare senza rischio di incidenti e lesioni.

Un contraccolpo è la conseguenza di un utilizzo errato o improprio della sega a catena. È possibile evitarlo adottando le dovute misure preventive, come di seguito descritto:

a) Tenere saldamente con entrambe le mani la sega a catena, circondando con i pollici e le dita le impugnature. Posizionare il corpo e le braccia in modo tale da poter resistere ai contraccolpi. Se sono state adottate delle misure idonee, l'utilizzatore è in grado di controllare le forze di contraccolpo. Non lasciare andare mai la sega a catena.
b) Evitare una posizione del corpo insolita e non segare sopra l'altezza delle spalle. In questo modo, è possibile evitare di toccare involontariamente oggetti con la punta della guida e migliorare il controllo della sega a catena in situazioni inattese.
c) Utilizzare sempre barre di ricambio e catene per seghe prescritte dal produttore. Barre e catene di ricambio non appropriate possono portare allo strappo della catena e/o al contraccolpo.

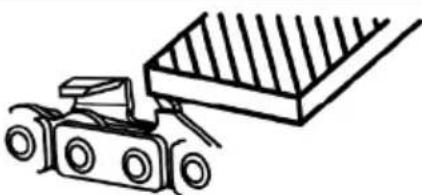

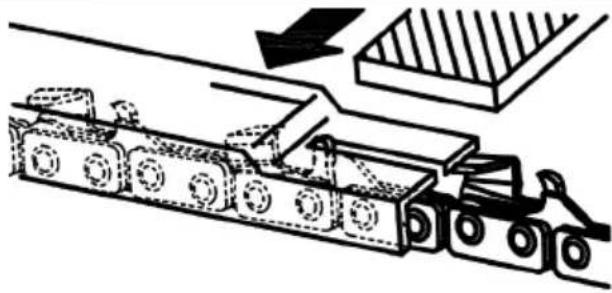

d) Attenersi alle istruzioni del produttore per affilare la catena della sega e per eseguire i relativi interventi di manutenzione. Limitatori di profondità troppo bassi aumentano il rischio di contraccolpi.

Altre indicazioni di sicurezza

• Attenersi alle indicazioni per le operazioni di manutenzione, controllo e assistenza contenute nelle presenti istruzioni d'uso. I dispositivi di protezione e le parti danneggiate devono essere riparati o sostituiti correttamente presso il nostro centro di assistenza a meno che non venga specificato altrimenti nelle istruzioni per l'uso.
• In caso di un primo utilizzo, si raccomanda di esercitarsi tagliando dei legno tondi su un cavalletto da lavoro o altro supporto.
• In caso di operazioni con la sega su pendii, rimanere sempre a monte dell'albero. Per mantenere il pieno controllo alla fine dell'operazione di taglio, ridurre la pressione di contatto, senza allentare la salda presa sulle maniglie del prodotto. Fare attenzione che la catena della sega non tocchi il terreno. Al termine del taglio, attendere il fermo completo del prodotto, prima di rimuoverlo dalla sede di taglio. Spegnere sempre il motore del prodotto e rimuovere la batteria, prima di passare da un albero al successivo.
• Rimuovere sporco, pietre, corteccia, chiodi, graffette e cavi metallici dall'albero.
• Non utilizzare accessori che non sono stati racco- mandati dal produttore. Ciò può provocare scosse elettriche o incendi.
• È vietato l'uso del prodotto durante i temporali - Pericolo di folgorazione!

Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute.

Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Danni all'udito se non si indossano otoprotettori adeguati.

• I rischi residui possono essere ridotti al minimo se si osservano le "Istruzioni di sicurezza" e "Uso previsto", nonché le istruzioni per l'uso nel loro complesso.

• Utilizzare il prodotto come raccomandato nelle presenti istruzioni per l'uso. In questo modo è possibile garantire che il prodotto funzioni con prestazioni ottimali.

• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

AVVISO

Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

AVVISO

In caso di utilizzo prolungato, possono presentarsi problemi di vascolarizzazione nelle mani dell'operatore (fenomeno di Raynaud) a causa delle vibrazioni.

La sindrome di Raynaud è un'angiopatia consistente nella costrizione improvvisa dei piccoli vasi sanguigni delle dita delle mani e dei piedi. Le aree interessate non vengono più irrorate di sangue a sufficienza e per questo motivo diventano estremamente pallide. L'utilizzo frequente di prodotti vibranti può causare danni ai nervi nelle persone che soffrono di problemi di vascolarizzazione (ad es. fumatori, diabetici).

Se si notano della alterazioni insolite, terminare subito il lavoro e consultare un medico.

ATTENZIONE

Il prodotto fa parte della serie 20V IXES e può essere utilizzato solo con batterie di questa serie. Le batterie possono essere caricate solo con caricatore di questa serie. Osservare le istruzioni del produttore.

AVVISO

Seguire le istruzioni di sicurezza, di carica e di utilizzo corretto riportate nel manuale di istruzioni della batteria e del caricabatterie della Serie 20V IXES. Una descrizione dettagliata del processo di carica e ulteriori informazioni sono reperibili nelle presenti istruzioni separate.

6 Dati tecnici

Sega a catena a batteria BC-CS355Duo-X
Tensione nominale 40 V (2x20V)
Giri del motore 30000 min	-1
Corrente motore 30A
Corrente a vuoto 6A
Classe di protezione IPX0
Velocità della catena max. 15 m/s
Barra di guida	356 mm (14")
Lunghezza di taglioutilizzabile	335 mm

Passo della catena	9,525 mm (0,375")
Spessore dell'elemento di trasmissione	1,27 mm (0,050")
Ruota dentata Numero di denti	6 denti/9,525 mm (0,375")
Tipo di catena della sega (premontata)	Kangxin 3/8LP-53
Tipo di guida (preassemblata)	Kangxin AP14-53-507P
Serbatoio/olio catena	260 ml
Peso senza barra e catena (senza batteria)	3,3 kg
Peso con barra e catena (senza batteria)	3,8 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

AVVISO

Il rumore può avere un grave impatto sulla salute. Se il rumore del prodotto è superiore a 85 dB, occorre che voi e le persone nelle vicinanze indossiate degli otoprotettori adeguati.

I valori di rumorosità e vibrazione sono stati determinati secondo la norma EN 62841-1 e EN 62841-4-1.

Valori caratteristici delle emissioni sonore

Pressione acustica L_pA	92,5 dB
Incertezza di misura K_pA	3 dB
Potenza acustica L_wA	104,8 dB
Incertezza di misura K_wA	3 dB

Valori caratteristici delle vibrazioni (oscillazioni della mano e del braccio)

Vibrazioni a_h
Impugnatura anteriore	4,2 m/s ^2
Impugnatura posteriore	4,61 m/s ^2
Incertezza di misura K	1,5 m/s ^2

Il valore totale delle vibrazioni indicato e il valore delle e-missioni sonore indicato sono stati misurati con un metodo di prova standardizzato e possono essere utilizzati per confrontare un attrezzo elettrico con un altro.

Il valore delle emissioni sonore indicato e il valore totale delle vibrazioni indicato possono essere utilizzati anche per una prima valutazione del carico.

! AVVISO

Le emissioni sonore e il valore di emissione delle vibrazioni possono differire dai valori specificati durante l'uso effettivo dell'attrezzo elettrico a seconda del modo in cui l'attrezzo elettrico viene utilizzato e, in particolare, del tipo di pezzo da lavorare su cui si opera.

Provare a mantenere il carico il più basso possibile. Provvedimenti esemplificativi: limitazione del tempo di lavoro. A tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro (per esempio, i tempi in cui l'attrezzo elettrico rimane spento, e quelli in cui, è acceso, ma in assenza di carico).

7 Disimballaggio

! AVVISO

Il prodotto e i materiali d'imballaggio non sono giocattoli per bambini!

I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

• Aprite l'imballaggio ed estraete con cautela il prodotto.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contenuto della fornitura è completo.
• Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. Segnalare immediatamente eventuali danni al corriere che ha consegnato il prodotto. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla sca- denza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

8 Prima della messa in funzione

PERICOLO

Pericolo di lesioni!

Se si utilizza un prodotto non completamente montato, si possono verificare gravi lesioni.

- Utilizzare il prodotto solo quando è completamente montato.

- Eseguire un controllo visivo prima di ogni utilizzo, per verificare se il prodotto è completo e non presenta componenti danneggiati o usurati. I dispositivi di sicurezza e protezione devono essere intatti.

! AVVISO

Pericolo di lesioni!

Rimuovere la batteria dall'elettroutensile prima di eseguire qualsiasi operazione sull'elettroutensile (ad es. manutenzione, cambio utensile, ecc.) e durante il trasporto e lo stoccaggio. Se l'interruttore di accensione/spegnimento viene azionato involontariamente, sussiste il rischio di lesioni.

! AVVISO

Pericolo di lesioni durante la manipolazione della catena della sega o della lama!

- Indossare guanti antitaglio.

Nota:

• Una nuova catena della sega si allunga e deve essere spesso rimessa in tensione. Controllare regolarmente dopo ogni taglio la tensione della catena e regolarla.
• Utilizzare solo catene della sega e lame concepite per questo prodotto.

CAUTELA

Una catena della sega montata in modo errato provoca ad un comportamento di taglio incontrollato dell'apparecchio!

Quando si monta la catena della sega, rispettare la direzione di marcia prescritta!

- Posizionare il prodotto su un fondo piano e stabile.

8.1 Montaggio della barra (8) e della catena della sega (7) (Fig. 2)

Nota:

Potrebbe essere necessario inclinare lateralmente la se- ga per montare la catena.

1. Ruotare la ruota tendicatena (9) in senso antiorario per rimuovere la copertura della ruota dentata (10).
2. Posizionare la catena della sega (7) a forma di cappio, in modo che i bordi taglienti sono orientati in senso orario. Per l'allineamento della catena della sega (7), orientarsi con i simboli (frecce) sulla catena della sega (7) o sopra i perni di guida (19).
3. Posizionare la catena della sega (7) nella scanalatura della lama della sega (8).
4. Inserire la lama (8) in corrispondenza dei perni di guida (19) e del perno verticale (18). I due perni di guida (19) e il perno verticale (18) devono venire a trovarsi nel foro ovale della lama (8).
5. Condurre la catena della sega (7) intorno alla ruota dentata (17) e controllare l'allineamento della catena della sega (7).
6. Tirare un po' sulla lama (8) per tendere leggermente la catena della sega (7) in via preliminare.
7. Rimontare la copertura della ruota dentata (10). Fare attenzione che la copertura della ruota dentata (10) risieda nella scanalatura dell'alloggiamento.

8. Ruotare saldamente a mano il tendicatena (9) in senso orario.

9. Controllare ancora una volta la sede della catena della sega (7) e tendere la catena della sega (7) come descritto al capitolo 8.2.

8.2 Tensionamento della catena della sega (7) (Fig. 1)

AVVISO

Pericolo di lesioni dovuto a scivolamento improvviso della catena della sega!

Una catena della sega non sufficientemente tesa può saltare via durante l'esercizio e causare lesioni.

• Controllare spesso il tensionamento della catena della sega.
• La tensione della catena della sega è troppo bassa, quando gli elementi di trasmissione fuoriescono dalla scanalatura sul lato inferiore della barra di guida.

• Rimettere in tensione la catena della sega in modo corretto, quando la tensione è troppo bassa.

• Ruotare la ruota tendicatena (9) in senso orario per mettere in tensione la catena della sega (7). La catena della sega (7) non deve afflosciarsi, ma deve poter essere tirata di 1-2 millimetri dalla barra (8) al centro della stessa.

• Ruotare la catena della sega (7) a mano per control-larne lo scorrimento perfetto. Deve scorrere liberamente nella barra (8).

La tensione e lubrificazione della catena influiscono in modo considerevole sulla durata di vita della catena della sega.

La catena della sega è correttamente tesa se non si affloscia sulla barra e può essere tirata fino in fondo con una mano guantata. Quando si tira la catena della sega con una forza di trazione di 9 N (circa 1 kg), la catena della sega e la barra non devono essere distanti più di 2 mm.

Nota:

• La tensione di una nuova catena deve essere controllata dopo qualche minuto e regolata a posteriori.
• Il tensionamento della catena della sega dovrebbe essere eseguito in un luogo pulito e privo di trucioli o simile.
• Un corretto tensionamento della catena della sega serve alla sicurezza dell'utilizzatore e riduce e/o imperisce usura e danni alla catena stessa.
• Raccomandiamo all'utilizzatore di verificare il tensionamento della catena prima di iniziare i lavori. La catena della sega è correttamente in tensione, quando non risulta lenta sulla parte inferiore della lama della sega e la si può fare ruotare di un giro completo con la mano munita di guanto.
• Qualora la catena della sega fosse lenta o il tenditore a molla fosse difettoso, rivolgersi ad un'officina specializzata.

ATTENZIONE

Durante i lavori con la sega, la catena della sega si riscalda e si allenta di poco. Questo fenomeno si verifica soprattutto nel caso di catene della sega nuove.

8.3 Riempimento con olio della catena della sega (Fig. 3)

PERICOLO

Spegnere sempre il prodotto e lasciare raffreddare il motore prima di aggiungere olio. Se l'olio trabocca, c'è il rischio di incendio.

ATTENZIONE

Danni al prodotto!

Qualora il prodotto venga messo in funzione senza o con troppo poco olio o con olio esausto, si possono verificare danni al prodotto.

• Prima della messa in funzione, riempire il dispositivo con olio. Il prodotto viene fornito senza olio.
• Non utilizzare olio esausto!
• Verificare il livello dell'olio ad ogni sostituzione della batteria.

ATTENZIONE

Danni ambientali!

Eventuali fuoriuscite di olio possono inquinare l'ambiente. Il liquido è estremamente velenoso e può comportare un rapido inquinamento dell'acqua.

– Rabboccare/svuotare l'olio solo su superfici piane e stabili.
- Utilizzare un bocchettone o un imbuto.
– Raccogliere l'olio di scarico in un recipiente adatto.
– Raccogliere immediatamente e con cautela l'olio versato e smaltire gli stracci come da disposizioni locali.
- Smaltire l'olio come da disposizioni locali.

La catena della sega viene lubrificata automaticamente durante l'esercizio del prodotto. Per lubrificare a sufficienza la catena della sega è necessario che sia sempre presente una quantità sufficiente dell'apposito olio nel serbatoio. Controllare ad intervalli regolari la quantità residua di olio nel serbatoio.

Nota:

• Il tappo è dotato di un dispositivo di protezione contro le perdite.
• Riempire la sega a catena solo con olio lubrificante per catene di qualità ed ecologico (secondo RAL-UZ 48).

• Prima di accendere il prodotto, assicurarsi che il tappo del serbatoio dell'olio sia in posizione e chiuso.

• Aprire il serbatoio dell'olio (14). A tale scopo, svitare il coperchio del serbatoio dell'olio (14) in senso antiorario.

• Per non fare fuoriuscire l'olio, utilizzare un imbuto*.
• Riempire con cura l'olio di lubrificazione della catena fino a raggiungere il segno superiore dell'indicatore di livello dell'olio (13). Capacità serbatoio dell'olio: max. 260 ml.

• Avvitare il coperchio del serbatoio dell'olio (14) in senso orario per chiuderlo.

• Raccogliere immediatamente e con cautela l'olio versato e smaltire gli stracci* come da disposizioni locali.

• Per controllare la lubrificazione della catena della sega, tenere il prodotto, con la relativa catena, sopra un foglio di carta e farla funzionare al massimo per un paio di secondi. Sulla carta si riconosce immediata-mente se la lubrificazione della catena funziona.

* = non incluso nel contenuto della fornitura!

8.4 Inserimento/rimozione delle batterie (20) nei portabatterie (4) (Fig. 4)

CAUTELA

Pericolo di lesioni!

Inserire la batteria solo dopo che l'attrezzo a batteria è pronto all'uso.

Inserire la batteria

1. Far scorrere le batterie (20) nei portabatterie (4). Le batterie (20) scattano in posizione in modo percettibile.

Rimuovere la batteria

1. Premere il pulsante di sblocco (21) delle batterie (4) ed estrarre le batterie (20) dai portabatterie (4).

8.4.1 Indicatore dello stato di carica (11) (Fig. 4)

L'indicatore del livello di carica (11) segnala il livello di carica della batteria (20).

Il livello di carica della batteria viene visualizzato tramite l'accensione della relativa spia LED.

1. Premere il pulsante dell'indicatore di stato di carica (11) per controllare lo stato di carica.

3 LED accesi Batteria carica

2 LED accesi Batteria parzialmente carica

1 LED acceso La batteria deve essere caricata

8.5 Dispositivi di sicurezza (Fig. 1)

- Impugnatura posteriore (1) con paramano

- Protegge la mano da rami e ramoscelli e in caso di salto della catena.

- Interruttore on/off (2) con arresto istantaneo della catena

- Il prodotto si spegne immediatamente quando si rilascia l'interruttore on/off.

• Freno catena / paramano anteriore (6)

• Dispositivo di sicurezza che arresta immediatamente la catena della sega in caso di contraccolpo.
• La leva può essere azionata anche manualmente.
• Protegge la mano sinistra dell'operatore se scivola dall'impugnatura anteriore.

- Catena della sega (7) con contraccolpo ridotto

- Aiuta a intercettare i contraccolpi grazie a dispositivi di sicurezza appositamente sviluppati.

• Blocco di accensione (12)

- Il blocco di accensione deve essere sbloccato per accendere il prodotto.

• Battuta dentata (15)

- Aumenta la stabilità durante i tagli verticali e facilita la segatura.

9 Utilizzo

La sega a batteria è dotata di un sistema di tensionamento rapido della catena. La catena girevole è guidata da una barra. Un sistema automatico di lubrificazione dell'olio assicura una lubrificazione continua della catena. Per proteggere l'utente, il prodotto è dotato di vari dispositivi di sicurezza (vedi 8.5).

Per il funzionamento degli elementi di comando, fare riferimento alle seguenti descrizioni.

ATTENZIONE

Prima della messa in funzione del prodotto, è obbligatorio montarlo completamente!

ATTENZIONE

Assicurarsi che la temperatura ambiente non superi 50 °C e non scenda sotto i -20 °C durante il lavoro.

ATTENZIONE

Il prodotto fa parte della serie 20V IXES e può essere utilizzato solo con batterie di questa serie. Le batterie possono essere caricate solo con caricatore di questa serie. Osservare le istruzioni del produttore.

PERICOLO

Pericolo di lesioni!

Se il prodotto si incastra, non tentare di rimuoverlo con la forza.

• Spegnere il motore.
• Utilizzare una leva o un cuneo per liberare il prodotto.

9.1 Freno della catena (Fig. 1, 5)

AVVISO

Occorre controllare il freno della catena prima di ogni messa in funzione.

Il freno della catena frena la catena della sega subito in caso di un contraccolpo.

AVVISO

Danni al prodotto!

Un numero di giri elevato per un lungo lasso di tempo e con freno della catena bloccato danneggia il motore e l'azionamento della catena della sega.

Se la catena della sega continua a muoversi, contattare il servizio clienti.

9.1.1 Attivazione del freno della catena/paramani anteriori (6)

1. Muovere il freno della catena/la protezione delle mani anteriore (6) in direzione della lama (8).

9.1.2 Rilascio del freno della catena/paramani anteriori (6)

1. Tirare il freno della catena/il paramano anteriore (6) in direzione dell'impugnatura anteriore (5).

9.1.3 Controllo del freno a catena/paramani anteriori (6)

1. Rilasciare il freno della catena/il paramano anteriore (6) come descritto in 9.1.2.
2. Tenere stretta la sega a catena con entrambe le mani.
3. Accendere la sega a catena come descritto al 9.2 e premere l'interruttore ON/OFF (2).
4. Muovere il freno della catena/la protezione delle mani anteriore (6) in direzione della lama (8). La catena della sega (7) deve arrestarsi immediatamente! Se la catena della sega si muove ancora, non utilizzare il prodotto. C'è il rischio di lesioni a causa della catena in movimento. Contattare il servizio clienti.

9.2 Accensione/spegnimento e funzionamento del prodotto (Fig. 1, 3, 5)

AVVISO

Pericolo di lesioni dovuto a contraccolpo!

- Non utilizzare mai il prodotto con una sola mano!

Nota:

Se non si utilizza il prodotto, il LED sull'interruttore principale rimane acceso per 1 minuto. Il prodotto si spegne quindi automaticamente.

Nota:

Con l'interruttore ON/OFF è possibile regolare in modo continuo il numero di giri. Maggiore è la pressione esercitata sull'interruttore ON/OFF, maggiore sarà il numero di giri.

Accensione

1. Controllare se è presente olio della catena della sega nel serbatoio dell'olio (14).
2. Estrarre la barra e la protezione della catena (16) dalla barra (8).
3. Rilasciare il freno della catena come descritto in 9.1.2.
4. Tenere il prodotto con la mano sinistra sull'impugnatura anteriore (5) e con la mano destra sull'impugnatura posteriore (1). Il pollice e le dita devono afferrare saldamente le impugnature (1, 5).
5. Posizionare il corpo e le braccia in modo tale da poter resistere ai contraccolpi.
6. Premere l'interruttore principale (3) fino all'accensione del LED.
7. Premere con il pollice il blocco di accensione (12) sull'impugnatura anteriore (5).
8. Tenere premuto il blocco di accensione (12).
9. Per accendere il prodotto, premere l'interruttore ON/OFF (2).
10. Rilasciare il blocco di accensione (12).

Nota:

Non è necessario mantenere premuto il blocco di accensione dopo l'accensione del prodotto. Il blocco di accensione ha lo scopo di impedire un avvio accidentale del prodotto.

Spegnimento

1. Per spegnere il prodotto, rilasciare l'interruttore ON/OFF (2).
2. Premere l'interruttore principale (3) finché il LED non si accende più.
3. Attivare il freno della catena come descritto in 9.1.1.
4. Dopo ogni lavoro con il prodotto, riapplicare la protezione della lama e della catena della sega (16).

9.3 Protezione da sovraccarico

In caso di sovraccarico della batteria, la stessa si disinse- risce automaticamente. Dopo un tempo di raffreddamento (di durata diversa) è possibile accendere nuovamente il prodotto.

10 Istruzioni di lavoro

PERICOLO

Pericolo di lesioni!

Questo capitolo descrive la tecnica di lavoro di base per la manipolazione del prodotto.

Le informazioni qui contenute non sostituiscono la formazione pluriennale e l'esperienza di un esperto.

Evitare ogni lavoro per cui non si è sufficientemente qualificati!

Una manipolazione incauta del prodotto può causare gravi lesioni o addirittura la morte!

PERICOLO

Pericolo di lesioni!

Le operazioni di segatura e di taglio, nonché tutte le attività ad esse collegate, possono essere eseguite solo da personale appositamente formato e istruito.

Indicazioni:

Accertarsi, prima dell'accensione, che il prodotto non tocchi alcun oggetto.

Rispettare le norme nazionali specifiche per le operazioni di taglio e informarsi presso l'autorità competente.

• Assicurarsi che i rami e gli alberi che cadono non possano provocare danni.
- Nell'area di lavoro possono sostare soltanto le persone necessarie per le operazioni di taglio.
- Tenere l'area di lavoro vicino al tronco libera e sgombra, in modo da garantire una posizione sicura per gli operatori.

- Tenere le vie di fuga libere e sgombre, in modo da poter uscire rapidamente dall'area di lavoro.

- Non eseguire operazioni di taglio in caso di vento molto forte, brutto tempo o scarse condizioni di visibilità.

- Tenere le dovute distanze dalla postazione di lavoro successiva, pari ad almeno 2 lunghezze e 1/2 di tronco.

• Spegnere il motore se la sega entra in contatto con un corpo estraneo. Controllare la sega e ripararla se necessario.
• Proteggere la catena della sega dallo sporco e dalla sabbia. Anche piccole quantità di sabbia possono smussare in tempi brevi la catena della sega ed aumentare il pericolo di contraccolpi.
• Iniziare a segare tronchi più piccoli come pratica per prendere confidenza con il prodotto prima di affrontare compiti più difficili.
• Premere l'alloggiamento della sega a catena contro il tronco dell'albero quando si inizia a segare.
• Lasciare lavorare da sé la sega. Esercitare solo una leggera pressione verso il basso.
• Per evitare di perdere il controllo del prodotto dopo che la catena della sega è uscita dal legno, non esercitare pressione sulla sega verso la fine del taglio.
• Non tagliare legno posto a terra, né provare di segare radici che spuntano dal suolo.
• Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.
• Avete un controllo migliore quando utilizzate il lato inferiore della lama (con la catena tirante).
• La catena della sega non deve entrare in contatto il terreno o qualsiasi altro oggetto durante l'esercizio.
• Adottare misure di protezione contro contraccolpi (vedi indicazioni di sicurezza).

10.1 Comportamento corretto

PERICOLO

Pericolo di lesioni!

• Non lavorare mai su superfici instabili!
• Non lavorare mai al di sopra dell'altezza delle spalle!
• Non lavorare mai stando su una scala!
  – Non lavorare sporgendosi troppo in avanti!
• Utilizzare il prodotto solo in condizioni atmosferiche e di terreno favorevoli!
• Stare in piedi con entrambi i piedi ben saldi a terra.
• Fare attenzione agli ostacoli nell'area di lavoro.
• Quando si lavora, tenere sempre il prodotto con entrambe le mani!

10.2 In questo modo si esegue un taglio giusto!

• Applicare una pressione uniforme sul prodotto, ma senza usare una forza eccessiva.
• Se possibile, utilizzare l'arresto ad artiglio per posizionare il prodotto sul ramo da segare.
• Non lavorare mai senza la battuta dentata. Il prodotto può tirare l'operatore in avanti.
• Utilizzare l'arresto ad artiglio per tagliare tronchi o rami spessi.

• L'uso della battuta dentata aumenta la sicurezza sul lavoro, riduce lo stress personale durante il lavoro come pure le vibrazioni.
- Se ci si è scontrati con un oggetto estraneo. Esaminare eventuali danni sul prodotto ed eseguire le riparazioni necessarie prima di riavviarlo e procedere con i lavori. Se il prodotto comincia a vibrare in modo insolito, occorre eseguire un controllo immediato.

10.3 Tecniche di segatura

10.3.1 Taglio a strappo

Questa tecnica consiste nel segare dall'alto verso il basso con la parte inferiore della Lama della sega a catena.

La catena della sega spinge il prodotto in avanti lontano dall'operatore. Il bordo anteriore del prodotto forma un supporto che assorbe le forze generate sul tronco dell'albero durante la segatura. Con la sega a trazione, l'opera-tore ha un maggiore controllo sul prodotto ed è in grado di evitare i contraccolpi.

10.3.2 Segatura a spinta

PERICOLO

Pericolo di infortunio mortale!

Se la lama della sega a catena si inceppa, il prodotto può essere scagliato contro l'operatore con grande forza. Se l'operatore non usa la sua forza fisica per compensare la forza della catena della sega che spinge all'indietro sussiste il pericolo che solo la punta della lama della sega a catena entri in contatto con il legno, provocando un contraccolpo.

Con questa tecnica, la parte superiore della barra di guida viene utilizzata per segare dal basso verso l'alto.

In questo caso, la catena della sega spinge il prodotto all'indietro verso l'operatore.

10.3.3 Taglio a misura

Il taglio a misura è la segatura di alberi abbattuti in sezioni più piccole. Se possibile, il tronco dovrebbe essere supportato da rami, travi o cunei.

• Mantenere sempre una posizione stabile e utilizzare la sega a catena solo se vi trovate su un fondo resistente, sicuro e piano. Un fondo scivoloso o superfici di appoggio instabili possono comportare la perdita dell'equilibrio e del controllo sulla sega a catena.
• In caso di operazioni con la sega su pendii, rimanere sempre a monte dell'albero. Fare attenzione che la catena della sega non tocchi il terreno. Al termine del taglio, attendere che la catena della sega si fermi prima di rimuovere il prodotto.
• Spegnere sempre il motore del prodotto prima di spostarsi da una postazione di lavoro all'altra.

10.3.3.1 Tronco appoggiato a terra (Fig. 6)

• La catena della sega non deve entrare in contatto il terreno o qualsiasi altro oggetto durante l'esercizio.
• Segare tutto il tronco dall'alto.
• Se è possibile girare il tronco, segarlo per 2/3. Quindi girarlo e segare il resto del tronco dall'alto.

10.3.3.2 Il tronco è sostenuto da un'estremità (Fig. 7)

• Segare prima 1/3 del diametro del tronco dal basso verso l'alto (con la parte superiore della lama) per evitare schegge.
• Poi segare dall'alto verso il basso (con la parte inferiore della lama) verso il primo taglio per evitare l'inceppamento.

10.3.3.3 Il tronco è sostenuto da entrambe le estremità (Fig. 8).

• Segare prima 1/3 del diametro del tronco dall'alto verso il basso (con la parte inferiore della lama).
• Quindi segare dal basso verso l'alto (con la parte superiore della lama) finché i tagli non si incontrano.

10.3.3.4 Segare su un cavalletto (Fig. 9)

1. Tenere sempre fermo il prodotto con entrambe le mani e portarlo davanti al corpo durante l'esercizio.
2. Quando il tronco è stato tagliato, guidare il prodotto oltre il lato destro del corpo. Mantenere il braccio sinistro il più dritto possibile Fare attenzione alla caduta del tronco.
3. Posizionarsi in modo che il tronco tagliato non costituisca un pericolo.
4. Fare attenzione ai propri piedi. Il tronco tagliato potrebbe causare lesioni in caso di caduta.
5. Assicurarsi che il proprio corpo sia in equilibrio e che posizione sia sicura.

10.3.4 Sbarramento (Fig. 10)

AVVISO

Pericolo di lesioni!

Tanti incidenti avvengono durante la sfrondatura.

1. Tenere sempre fermo il prodotto con entrambe le mani e portarlo davanti al corpo durante l'esercizio.
2. Non sporgersi troppo in avanti durante l'esercizio.
3. Non tagliare mai rami, quando si è posizionati sul tronco dell'albero.
4. Mantenere in vista il campo di contraccolpo, se dei rami sono in tensione.

La sfrondatura è la denominazione per la rimozione di rami e ramoscelli da un albero.

• Rimuovere rami di supporto solo dopo il taglio a misura.
• I rami in tensione devono essere segati dal basso verso l'alto, per impedire che il prodotto si incastri.
• Al taglio di rami più grossi, utilizzare la stessa tecnica del taglio a misura.
• Procedere a sinistra del tronco e il più vicino possibile al prodotto. Se possibile, il peso del prodotto rimane sul tronco.
• Cambiare posizione per segare rami dall'altra parte del tronco.
• Le parti ramificate vengono tagliate singolarmente su misura.
• Durante la sfrondatura, lasciare intatti i rami più grandi rivolti verso il basso, che supportano l'albero. Tagliare i rami più piccoli con un taglio solo.

10.3.5 Caduta di un albero (Fig. 11, 12)

PERICOLO

Pericolo di lesioni!

Le operazioni di segatura e di taglio, nonché tutte le attività ad esse collegate, possono essere eseguite solo da personale appositamente formato e istruito.

PERICOLO

Per abbattere gli alberi è necessaria una grande esperienza. Abbattere gli alberi solo se si è in grado di maneggiare il prodotto in modo sicuro. Non utilizzare mai il prodotto se non ci si sente sicuri.

PERICOLO

Pericolo di infortunio mortale!

• Non tagliare mai fino in fondo il tronco dell'albero!
• Quando si abbatte, posizionarsi solo a lato dell'albero da abbattere!

PERICOLO

Non abbattere un albero in caso di vento forte o variabile, se c'è il rischio di danni alle cose o se l'albero potrebbe colpire cavi elettrici.

• Assicurarsi che non vi siano persone o animali nelle vicinanze dell'area di lavoro. La distanza di sicurezza tra l'albero da abbattere e il luogo di lavoro più vicino deve essere di 2 1/2 alberi.
• Prestare attenzione alla direzione di abbattimento: L'operatore deve potersi muovere in sicurezza in prossimità dell'albero abbattuto per poterlo tagliare a misura e smontarlo facilmente. Evitare che l'albero che ca-de si impigli in un altro albero. Osservare la direzione naturale di caduta, che dipende dall'inclinazione e dalla stortura dell'albero, dalla direzione del vento e dal numero di rami.
• Gli alberi di piccole dimensioni, con un diametro di 15-18 cm, possono di solito essere abbattuti con un solo taglio.
• In caso di operazioni con la sega su pendii, rimanere sempre a monte dell'albero. Fare attenzione che la catena della sega non tocchi il terreno. Al termine del taglio, attendere che la catena della sega si fermi prima di rimuovere il prodotto.
• Rimuovere sporco, pietre, corteccia, chiodi, graffette e cavi metallici dall'albero.

Sramatura:

- Eliminare i rami che pendono verso il basso eseguendo il taglio sopra il ramo. Non sramare mai più in alto dell'altezza delle spalle.

Area di fuga:

- Rimuovere il sottobosco intorno all'albero per garanti-re una facile ritirata. L'area di fuga dovrebbe essere spostata di circa 45° rispetto alla direzione di abbatti- mento prevista.

Tagliare una tacca di abbattimento:

• Eseguire una tacca di abbattimento nella direzione in cui si vuole far cadere l'albero.
• Iniziare con il taglio orizzontale inferiore.
• La profondità di taglio deve essere pari a circa 1/3 del diametro del tronco.
  Questo per evitare che la catena della sega o la lama si inceppino durante il secondo taglio di intaccatura.
• Ora eseguite un taglio diagonale con un angolo di taglio di circa 45°, dall'alto, che coincida esattamente con il taglio inferiore.

PERICOLO

Non camminare mai di fronte a un albero intagliato.

Taglio di abbattimento:

• Effettuare il taglio di abbattimento dall'altro lato del tronco stando in piedi a sinistra del tronco stesso e segando con la catena della sega in tiro.
• Il taglio di abbattimento deve correre orizzontalmente almeno 5 cm sopra la tacca orizzontale.
• La profondità deve essere tale che la distanza dalla linea di taglio della tacca sia almeno 1/10 del diametro del tronco.
• La parte del tronco che non viene segata si chiama barra (barra di abbattimento).
  La barra impedisce all'albero di girare e cadere nella direzione sbagliata. Non segare attraverso la barra.
• Quando il taglio di abbattimento si avvicina alla barra, l'albero dovrebbe iniziare a cadere.
• Se ci si accorge che l'albero non cade nella direzione desiderata o è inclinato all'indietro e la catena della sega è bloccata, interrompere il taglio di abbattimento e utilizzare cunei di legno, plastica o alluminio per aprire il taglio e riposizionare l'albero nella linea di caduta desiderata.
• Se il diametro del tronco è superiore alla lunghezza della sega, effettuare due tagli.
• Dopo aver effettuato il taglio di abbattimento, l'albero cadrà da solo o con l'aiuto del cuneo di abbattimento o del piede di porco.

PERICOLO

Non appena l'albero inizia a cadere, estrarre il prodotto dal taglio, arrestare il motore, posare il prodotto e lasciare il luogo di lavoro attraverso il percorso di rientro. Fare attenzione ai rami che cadono e non inciampare.

10.3.6 Sblocco di una sega a catena inceppata

Se la sega si inceppa durante il taglio, procedere come segue:

1. Spegnere la sega e fissarla verso l'interno del tronco dell'albero (cioè verso il tronco dell'albero) o fissarla a una corda per attrezzi separata.

2. Estrarre la sega a catena dalla tacca mentre si solleva il ramo per quanto necessario.

3. All'occorrenza, utilizzare una sega a mano o una seconda sega a catena per liberare la sega a catena incastrata effettuando un taglio a una distanza di almeno 30 cm dalla sega a catena incastrata.

Indipendentemente dal fatto che venga utilizzata una sega a mano o una sega a catena per liberare una sega a catena incastrata, i tagli per liberare la sega a catena devono sempre essere fatti all'esterno (verso la punta dei rami) in modo che la sega a catena non venga trascinata con le parti segate e complichi ulteriormente la situazione.

10.4 Dopo l'uso

• Spegnere sempre il prodotto prima di posarlo e attendere che si arresti.
• Rimuovere la batteria.
• Posizionare la barra e la protezione della catena sulla barra.
• Attivare il freno della catena.
  • Lasciare raffreddare il prodotto.

11 Pulizia

AVVISO

Lasciare che sia un'officina specializzata ad eseguire operazioni di riparazione e manutenzione non riportati nelle presenti istruzioni per l'uso. Utilizzare solo pezzi di ricambio originali.

Sussiste il pericolo di incidenti! Eseguire sempre le attività di manutenzione e pulizia con la batteria rimossa.

Sussiste il pericolo di lesioni! Lasciar raffreddare il prodotto prima di tutti i lavori di manutenzione e pulizia. Gli elementi del motore sono caldi.

Sussiste il pericolo di lesioni e di ustioni!

Il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni.

• Rimuovere la batteria.
  – Lasciare raffreddare il prodotto.
  – Rimuovere l'attrezzo ausiliario.

AVVISO

Pericolo di lesioni durante la manipolazione della catena della sega o della lama!

- Indossare guanti antitaglio.

1. Si raccomanda di pulire il prodotto subito dopo ogni utilizzo.
2. Utilizzare un pennello o una scopa a mano e nessun liquido per pulire la catena della sega.
3. Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

4. Se necessario, pulire le maniglie con un panno umido bagnato con della lisciva.

5. Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire il prodotto strofinando con un panno* pulito o soffiando con aria compressa* a bassa pressione. Si raccomanda di pulire il prodotto subito dopo ogni utilizzo.

6. Le aperture di ventilazione devono sempre essere libere.
7. Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica del prodotto. Assicurarsi che non possa penetrare acqua all'interno del prodotto.
8. Pulire la scanalatura della barra con una spazzola o con aria compressa.
9. Pulire la ruota dentata e il tenditore a molla.

12 Manutenzione

Indicazioni:

Eseguire una manutenzione accurata del prodotto. Controllare che le parti mobili funzionino correttamente e non siano inceppate, che non siano rotte o danneggiate in modo tale da compromettere il funzionamento del prodotto. Far riparare le parti danneggiate prima di utilizzare il prodotto.

Posizionare il prodotto su un fondo piano e stabile.

12.1 Controllo della ruota dentata (17) (Fig. 2)

1. Ruotare la ruota di tensione della catena (9) in senso antiorario per allentare la tensione della catena e rimuovere il coperchio della ruota dentata (10).
2. Rimuovere la lama (8) e la catena della sega (7).
3. Verificare le tracce di ingresso sulla ruota dentata (17) con un calibro (non incluso nella fornitura).
4. Nel caso in cui le tracce di ingresso sono più profonde di a=0,5 mm, non utilizzare il prodotto e rivolgersi a un rivenditore specializzato. La ruota dentata (17) deve essere sostituita.

12.2 Controllo della guida (8) (Fig. 2)

1. Ruotare la ruota tendicatena (9) in senso antiorario per detensionare la catena della sega e per rimuovere la copertura della ruota dentata (10).
2. Rimuovere la lama (8) e la catena della sega (7).
3. Lama la profondità della scanalatura della guida (8) con il regolo di un calibro per lime (non incluso nella fornitura).
4. La lama (8) deve essere sostituita se si verifica uno dei seguenti punti:

– La lama è danneggiata.
- La profondità della scanalatura misurata è inferiore alla profondità minima della scanalatura della lama (4 mm).
- La scanalatura centrale è ristretta o strombata.

12.3 Sostituire la lama (8) (Fig. 2)

1. Ruotare la ruota tendicatena (9) in senso antiorario per detensionare la catena della sega e per rimuovere la copertura della ruota dentata (10).

2. Rimuovere la lama (8) e la catena della sega (7). Tenere la lama (8) con un angolo di circa 45 gradi verso l'alto per facilitare la rimozione della catena della sega (7) dalla scanalatura della lama (8).

3. Sostituire la lama (8) e montare la lama (8) e la catena della sega (7) come descritto nel 8.1.

12.4 Sostituire la catena della sega (7) e farla inserire (Fig. 2)

PERICOLO

Possibili gravi lesioni dovuti alla rottura o allo scivolamento della catena della sega!

- Non fissare mai una nuova catena della sega su un pignone usurato o su una barra di guida danneggiata o usurata. La catena della sega potrebbe scivolare o rompersi.

• Utilizzare solo catene della sega e lame concepite per questo prodotto.

• Prima della sostituzione della catena della sega, pulire la scanalatura della lama della sega a catena, dato che in presenza di depositi di sporco potrebbe saltare via la catena della sega dalla guida. I depositi possono anche assorbire l'olio della catena della sega. La conseguenza sarebbe che l'olio della catena della sega non arriva o arriva solo parzialmente sulla parte inferiore della guida e che venga impedita una corretta lubrificazione.

• Ruotare la ruota tendicatena (9) in senso antiorario per detensionare la catena della sega e per rimuovere la copertura della ruota dentata (10).

• Rimuovere la lama (8) e la catena della sega (7).
• Posizionare la catena della sega (7) a forma di cap-pio, in modo che i bordi taglienti sono orientati in sen-so orario. Per l'allineamento della catena della sega (7), orientarsi con i simboli (frecce) sulla catena della sega (7) o sopra i perni di guida (19).
• Posizionare la catena della sega (7) nella scanalatura della lama della sega (8).
• Inserire la lama (8) in corrispondenza dei perni di guida (19) e del perno verticale (18). I due perni di guida (19) e il perno verticale (18) devono venire a trovarsi nel foro ovale della lama (8).
• Condurre la catena della sega (7) intorno alla ruota dentata (17) e controllare l'allineamento della catena della sega (7).
• Rimontare la copertura della ruota dentata (10). Fare attenzione che la copertura della ruota dentata (10) risieda nella scanalatura dell'alloggiamento.
• Ruotare saldamente a mano il tendicatena (9) in senso orario.
• Controllare ancora una volta la sede della catena della sega (7) e tendere la catena della sega (7) come descritto al capitolo 8.2.

Nota:

In una nuova catena della sega, la forza di tensionamento diminuisce dopo poco tempo. Per tale motivo occorre rimettere in tensione la catena della sega dopo i primi 5 tagli, al più tardi dopo 10 minuti di esercizio.

12.5 Affilare la catena della sega (7)

! AVVISO

Elevato pericolo di incidenti dovuto a una catena della sega affilata in modo errato!

In caso di scostamenti dalle indicazioni dei valori della geometria di taglio durante l'affilatura aumenta il pericolo di contraccolpo del prodotto.

- Fare affilare la catena della sega da un tecnico specializzato.

La catena della sega può essere affilata da parte di un'officina specializzata. Non tentare di affilare la catena della sega in autonomia a meno che non si disponga degli attrezzi e dell'esperienza adeguati.

CAUTELA

Per l'affilatura della catena sono necessari strumenti speciali per garantire che gli utensili da taglio siano affiliati con l'angolo e la profondità corretti. Dopo l'affilatura, tutte le maglie taglienti devono avere la stessa larghezza e lunghezza.

Indicazioni:

Una catena della sega affilata garantisce una prestazione ottimale di taglio. Essa taglia il legno senza sforzo e lascia trucioli di legno grandi e lunghi.

Una catena della sega è smussata, quando occorre spingere il prodotto attraverso il legno e i trucioli sono molto piccoli. In caso di una catena della sega molto smussata non vengono prodotti trucioli ma soltanto polvere di legno.

12.5.1 Istruzioni per l'affilatura della sega

Modello della catena della sega	Lama di diametro	Angolo superiore	Angolo inferiore Angolo di inclina-zione superiore (55°)	Calibro di profondità standard
		Angolo di rotazione per serraggio	Angolo di inclina-zione per serrag-gio	Angolo laterale
21PBX ca. 4,8	mm 30° 10° 85° 0,64 mm
Battuta di profondità Lima

13 Stoccaggio e trasporto

Conservare il prodotto e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo, inaccessibile ai bambini. La temperatura di stoccaggio ottimale è compresa tra 5 e 30 °C.

Conservare il prodotto nella sua confezione originale. Coprire il prodotto per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi del prodotto.

- Applicare il copricatena durante il trasporto e lo stoccaggio.

13.1 Preparazione allo stoccaggio

1. Applicare la protezione della catena.
2. Rimuovere la batteria.
3. Scaricare completamente il prodotto.
4. Pulire il prodotto e controllare che non sia danneggia- to.

13.2 Trasporto

AVVISO

Pericolo di lesioni!

Rimuovere la batteria dall'elettroutensile prima di eseguire qualsiasi operazione sull'elettroutensile (ad es. manutenzione, cambio utensile, ecc.) e durante il trasporto e lo stoccaggio. Se l'interruttore di accensione/spegnimento viene azionato involontariamente, sussiste il rischio di lesioni.

- Il prodotto deve essere trasportato soltanto tramite la maniglia prevista a tale scopo.

• Fissare il prodotto per evitare che scivoli.

14 Riparazione e ordinazione dei ricambi

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

ATTENZIONE

Come da legge di responsabilità sui prodotti, non si è responsabili di danni dovuti a riparazioni improprie o non utilizzo di pezzi di ricambio originali.

Incaricare un servizio clienti o un tecnico specializzato e autorizzato. Lo stesso vale anche per gli accessori.

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

14.1 Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Denominazione del modello

- Numero di articolo

• Dati della targhetta identificativa

Ricambi / Accessori

Batteria SBP2.0 - N. articolo: 7909201708
Batteria SBP4.0 - N. articolo: 7909201709
Caricatore SBC2.4A - N. articolo: 790920	1710
Caricatore SBC4.5A - N. articolo: 790920	1711
Caricatore SDBC2.4A - N. articolo: 790920	201712
Caricatore SDBC4.5A - N. articolo: 790920	201713
Kit iniziale SBSK2.0 - N. articolo: 790920	1720
Kit iniziale SBSK4.0 - N. articolo: 790920	1721

14.2 Utensili di taglio consentiti

Barre di guida:
AP14-53-507P Kangxin: 791	0300703
Catene della sega:
3/8LP-53 Kangxin: 7910300	706

15 Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non ri-entrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

Avvertenze sulle batterie agli ioni di litio

Prima di smaltire il dispositivo, smontare la batteria!

- Non gettare la batteria nei rifiuti domestici, nel fuoco (pericolo di esplosione) o nell'acqua. Le batterie danneggiate possono danneggiare l'ambiente e la salute se fuoriescono vapori o liquidi tossici.

• Batterie difettose o esaurite devono essere riciclate in base alla direttiva 2023/1542/CE.

• Consegnare l'apparecchio e il caricatore presso un centro di raccolta. I componenti in plastica e in metallo utilizzati possono essere smaltiti in modo differenziato e dunque riciclati in modo opportuno.

• Smaltire le batterie quando scariche. Consigliamo di coprire i poli con un nastro adesivo per la protezione da cortocircuito. Non aprire la batteria.

• Smaltire le batterie come da disposizioni locali. Consegnare le batterie a un centro di raccolta delle batterie usate, dove possono essere riciclate in modo ecologico. Chiedere a tale proposito alla società locale di raccolta dei rifiuti.

16 Risoluzione dei guasti

Guasto Possibile causa Rimedio
Il prodotto non si avvia. La carica	della batteria è troppo de-bole.	Caricare la batteria.
	La batteria non è inserita corretta-mente.	Spingere la batteria nel portabatteria. La batte-ria scatta in posizione in modo percettibile.
	L'interruttore ON/OFF è difettoso. Rivolgersi al nostro servizio di assistenza clienti.
	Il motore è difettoso.
Pessima potenza di taglio. Catena	della sega montata in modo errato.	Montare correttamente la catena della sega.
	La catena della sega è smussata. Fare affilare la catena della sega da un tecnico specializzato o sostituirla.
	Tensione della catena insufficiente. Controllare la catena della sega. Se necessario, mettere in tensione la catena della sega.
Il prodotto non funziona con faci-lità/la catena della sega salta via.	Tensione della catena insufficiente. Controllare la catena della sega. Se necessario, mettere in tensione la catena della sega.
La catena diventa calda, com-parsa di fumo durante l'eserci-zio, scolorimento della guida.	Quantità di olio della catena della sega troppo bassa.	Controllare la lubrificazione automatica con olio. Se necessario, rabboccare l'olio della catena della sega.
Vibrazioni insolite	La barra di guida è allentata.	Verificare la salda sede della barra di guida.

17 Condizioni di garanzia - Scheppach Serie 20V IXES

Data di revisione 25/04/2024

Gentile cliente,

i nostri prodotti vengono sottoposti a un rigoroso controllo di qualità. Se nonostante ciò un prodotto non dovesse funzionare correttamente, ci dispiace molto e vi chiediamo di contattare il nostro servizio di assistenza all'indirizzo indicato di seguito. Saremo lieti di assistervi anche telefonicamente tramite il numero di assistenza. Le seguenti istruzioni hanno lo scopo di aiutarvi a garantire un'elaborazione e una liquidazione senza problemi in caso di reclamo.

Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano i nostri servizi di garanzia supplementare del produttore per gli acquirenti (consumatori finali privati) di nuovi prodotti. I diritti di garanzia previsti dalla legge non sono interessati dalla presente garanzia. Per questi ultimi è responsabile il rivenditore presso il quale è stato acquistato il prodotto.
2. La garanzia del produttore si estende esclusivamente ai vizi di un prodotto nuovo da Voi acquistato, dovuti a un difetto di materiale o di fabbricazione. Se i difetti di materiale o di fabbricazione si verificano durante il periodo di garanzia, il produttore in qualità di garante, provvederà ad assicurare uno dei seguenti servizi a sua scelta nell'ambito della presente garanzia:

– Riparazione gratuita della merce
- Sostituzione gratuita della merce con un articolo di pari valore (se necessario anche con un modello successivo se la merce originale non dovesse più essere disponibile).

I prodotti o le parti sostituite diventano di nostra proprietà. Si prega di notare che i nostri prodotti non sono progettati per uso commerciale, artigianale o professionale. Una richiesta di garanzia non è pertanto valida se il prodotto è stato utilizzato in operazioni commerciali, artigianali o industriali entro il periodo di garanzia o è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni al prodotto causati dall'inosservanza delle istruzioni di montaggio, da un'installazione non corretta, dall'inosservanza delle istruzioni per l'uso (ad esempio, collegamento a una tensione di rete o a un tipo di corrente non corretti) o delle norme di manutenzione e sicurezza o dall'uso del prodotto in condizioni ambientali non idonee, nonché dalla mancanza di cura e manutenzione.
• Danni al prodotto causati da un uso improprio o non corretto (come il sovraccarico del prodotto o l'utilizzo di strumenti o accessori non approvati), dalla penetrazione di corpi estranei nel prodotto (come sabbia, pietre o polvere), da danni dovuti al trasporto, dall'uso della forza o da influenze esterne (come i danni causati dalla caduta).

- Danni al prodotto o a parti del prodotto dovuti a normale usura (dovuta al funzionamento) o altra usura naturale, nonché danni e/o usura di parti soggette a usura.

- Difetti del prodotto causati dall'uso di accessori, supplementi o parti di ricambio che non sono parti originali o che non vengono utilizzati come previsto.

- Prodotti sui quali sono state apportate modifiche o cambiamenti.

- Scostamenti di lieve entità dalle condizioni nominali, che sono insignificanti per il valore e l'utilizzabilità del prodotto.

- Prodotti su cui sono state effettuate riparazioni o interventi non autorizzati, in particolare da parte di terzi non autorizzati.

- Se la marcatura sul prodotto o le informazioni di identificazione del prodotto (adesivo della macchina) sono mancanti o illeggibili.

- Prodotti che presentano un forte imbrattamento e che quindi vengono rifiutati dal personale di assistenza.

- Le richieste di risarcimento danni e i danni conseguenti sono generalmente esclusi dalla presente garanzia.

1. Il periodo di garanzia normalmente è di 5 anni (12 mesi per le batterie / batterie ricaricabili) e inizia a decorrere con la data di acquisto del prodotto. È determinante la data riportata sulla ricevuta d'acquisto originale. I reclami in garanzia devono essere presentati immediatamente dopo l'accertamento delle condizioni dell'apparecchio. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del periodo di garanzia. La riparazione o la sostituzione del prodotto non comporta un'estensione del periodo di garanzia, né l'avvio di un nuovo periodo di garanzia per il prodotto o per i pezzi di ricambio installati. Questo si applica anche all'uso di un servizio in loco. Un prerequisito per poter far valere la richiesta di garanzia è che il produttore, in qualità di garante, venga messo in condizioni di poter esaminare l'oggetto coperto da garanzia, inviando la merce su richiesta del produttore. Per evitare danni durante il trasporto, è necessario prestare attenzione ad utilizzare un imballaggio adeguato. Il prodotto interessato deve essere presentato o inviato al centro di assistenza clienti in condizioni di buona pulizia generale, insieme a una copia della ricevuta d'acquisto, contenente i dati relativi alla data di acquisto e alla denominazione del prodotto. Se un prodotto viene restituito incompleto, senza il contenuto della fornitura completo, il valore degli accessori mancanti verrà detratto in caso di sostituzione del prodotto o di rimborso. I prodotti parzialmente o completamente smontati non possono essere accettati come richiesta di garanzia. In caso di reclamo ingiustificato o al di fuori del periodo di garanzia, l'acquirente dovrà generalmente sostenere le spese di trasporto e il rischio di trasporto. Si prega di segnalare preventivamente un reclamo in garanzia al centro di assistenza (vedi sotto). Di norma, si concorda che il prodotto difettoso con una breve descrizione del guasto venga inviato tramite spedizione di ritorno organizzata o - in caso di riparazione al di fuori del periodo di garanzia - sufficientemente affrancata, rispettando le linee guida per l'imballaggio e la spedizione appropriati, all'indirizzo di assistenza indicato di seguito. Per motivi di sicurezza, al momento della restituzione il prodotto (a seconda del modello) deve essere privo di qualsiasi materiale operativo. Il prodotto inviato al nostro Centro

di assistenza deve essere imballato in modo da evitare danni al prodotto oggetto del reclamo durante il trasporto. Dopo la riparazione/sostituzione, vi restituiremo il prodotto gratuitamente. Se i prodotti non possono essere riparati o sostituiti, a nostra esclusiva discrezione potrà essere rimborsato un importo pari al prezzo di acquisto del prodotto difettoso, tenendo conto di eventuali detrazioni per usura. Queste prestazioni di garanzia sono a beneficio del solo acquirente privato originale e non sono cedibili o trasferibili.

1. Estensione del periodo di garanzia a 10 anni: Scheppach offre un'ulteriore estensione della garanzia di 5 anni sui prodotti della serie Scheppach 20V. In questo modo il periodo di garanzia totale per questi prodotti sale a 10 anni. Sono escluse le batterie / batterie ricaricabili, i caricabatterie e gli accessori. È possibile usufruire di questa estensione della garanzia registrando online il prodotto Scheppach di questa gamma sul sito https://garantie.scheppach.com entro 30 giorni dalla data di acquisto. Dopo la registrazione online, riceverete la conferma dell'estensione della garanzia relativa all'articolo.

2. Per presentare una richiesta di garanzia, si prega di contattare il nostro Centro di assistenza.

Utilizzare preferibilmente il modulo presente sulla nostra homepage:

Non inviateci alcun prodotto senza aver prima contattato e registrato il nostro Centro Assistenza.

Il contatto iniziale con il nostro Centro di assistenza è un prerequisito obbligatorio per presentare una richiesta di garanzia. Le richieste di garanzia devono essere presentate entro 14 giorni dalla scoperta del difetto prima della scadenza del periodo di garanzia. A tal fine, sono necessari lo scontrino d'acquisto originale e, se del caso, la conferma dell'estensione della garanzia relativa all'articolo.

1. Tempo di elaborazione - Di norma, elaboriamo i reclami entro 14 giorni dal ricevimento nel nostro Centro di assistenza. Se, in casi eccezionali, il tempo di elaborazione indicato viene superato, vi informeremo tempestivamente.

2. Le parti soggette a usura sono generalmente e-scluse dalla garanzia! - Per parti soggette a usura si intendono: a) le batterie/accumulatori forniti, collegati e/o installati, nonché b) tutte le parti soggette a usura dipendenti dal modello (tra cui cinghie, lame per sega, inserti, mole, filtri, spazzole di carbone ecc.). La garanzia non copre le batterie o gli accumulatori scarichi o danneggiati nell'alloggiamento e/o nei terminali della batteria.

3. Preventivo di spesa - I prodotti non coperti o non più coperti dalla garanzia saranno riparati a pagamento. Su richiesta al nostro Centro di assistenza, è possibile inviare i prodotti difettosi per una stima dei costi e, se necessario, dare al Centro di assistenza l'approvazione scritta (per posta, via e-mail) per la riparazione. Senza l'approvazione della riparazione non si procederà ad alcuna ulteriore elaborazione.

Le condizioni di garanzia sono valide solo nella versione in vigore al momento del reclamo e, se necessario, possono essere prelevate dalla nostra homepage (www.scheppach.com).

In caso di traduzioni, fa sempre fede la versione tedesca.

Scheppach GmbH - Günzburger Str. 69 - 89335 Ichenhausen (Germania)

Telefono: [phone] -

E-mail: [e-mail] -

Internet: https://www.scheppach.com

Ci riserviamo il diritto di apportare modifiche alle presenti condizioni di garanzia in qualsiasi momento e senza pre-avviso.

18 Dichiarazione di conformità UE

Traduzione della dichiarazione di conformità originale

Produttore:

Scheppach GmbH

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto qui descritto è conforme alle direttive e alle norme vigenti.

Marchio: SCHEPPACH

Denominazione art.: Sega a catena a batteria -

BC-CS355Duo-X

N. art. 5910309900

Direttive UE:

2014/30/UE, 2006/42/CE, 2000/14/CE_2005/88/CE, 2011/65/UE*

* L'oggetto della dichiarazione, sopra descritto, soddisfa le disposizioni della Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011, sulla restrizione nell'utilizzo di determinate sostanze pericolose negli apparecchi elettrici ed elettronici.

2006/42/CE - Allegato IV

Ente nominato: TÜV SÜD Product Service GmbH

Zertifizierstelle,

Ridlerstraße 65,

80339 München, Germania

Numero: 0123

Numero di certificato: M6A 011284 0420 Rev. 00

Livello di potenza acustica 108 dB

garantito ( L_WA ):

Livello di potenza sonora 104,8 dB

misurato (LWA):

Norme applicate:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Responsabile per la documentazione:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen

10.2 Assim serra corretamente!
