NAUDOJIMO INSTRUKCIJA BC-CS355Duo-X SCHEPPACH

LT Akumuliatorinis grandininis pjūklas | Originalios naudojimo instrukcijos vertimas 265

1 Ivadas.... 265
2 Gaminio aprašymas (1 pav.).... 266
3 Komplektacija (1 pav.).... 266
4 Naudojimas pagal paskirtj.... 266
5 Saugos nurodymai 267
6 Techniniai duomenys 270
7 Išpakavimas 270
8 Prieš pradedant eksploatuoti.... 270
9 Valdymas 272
10 Darbo nuorodos 274
11 Valymas 276
12 Techninė priežiūra.... 277
13 Laikymas ir transportavimas 278
14 Remontas ir atsarginių dalių užsakymas...... 279
15 Utilizavimas ir pakartotinis atgavimas 279
16 Sutrikimų šalinimas 280
17 Garantinės sąlygos – „Scheppach“ 20 V IXES serija ...... 280
18 EB atitikties deklaracija 282
19 Perspektyvinis bréžinys.... 466

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai tu- ri būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Dėmesio! Nesilaikant ant gaminio esančių saugos ženklų ir įspėjamųjų nuorodu bei saugos ir valdymo nuorodu, galima patirti nuo sunkių iki mirtinų traumų.
	Dévėkite apsauginį šalmą su veido apsauga arba apsauginius akinius ir klausos apsaugą.
	Mūvėkite apsaugines pirštines!
	Avėkite tvirtus batus!
	Svarbu naudoti apsauginius drabužius rankoms, žąstams, kojoms ir pėdoms.
	Saugokite gaminį nuo lietaus. Gaminį lei-džiama laikyti ir eksploatuoti tik sausose aplinkos sąlygose.

	Tik valdyti abiem rankomis.
	Įspėjimas! Atatürkos pavojus (Kickback). Saugokitės gaminio atatrankos ir venkite sąlyčio su bėgelio smaigaliu.
	Techninės priežiūros, pertvarkymo, nustatymo ir valymo darbus atlikite tik išjunge variklį ir išėmę akumuliatorių.
	Alyvos bakelio talpa.
	Svoris, kg.
	Pjovimo juostos ilgis
	Pjovimo ilgis
	Atidaryta
	Užsklęsta
	Grandinės stabdžio nustatymas: Balta rodyklė: Grandinės stabdys aktyvus Juoda rodyklė: grandinės stabdys neaktyvus
	Pjūklo grandinės montavimo kryptis
	Garantuotasis gaminio garso galios lygis.
	Ličio jonų akumuliatorius
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

1 Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dir- bant su nauju gaminiu.

Nuoroda:

pagal galiojantj Atsakomybės už gaminį įstatymą šio ga- minio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
  • naudojant ne pagal paskirtj,

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis.

Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu perduokite ir visa dokumentaciją.

2 Gaminio aprašymas (1 pav.)

1. Galinė rankena
2. lj./išj. jungiklis
3. Pagrindinis jungiklis
4. Akumuliatoriaus laikiklis
5. Priekiné rankena
6. Grandinės stabdys / priekinė rankos apsauga
7. Pjūklo grandinė
8. Pjovimo juosta (kreipiamasis bégelis)
9. Grandinės įtempimo ratukas
10. Žvaigždutės uždangalas
11. Ikrovimo būsenos indikatorius (akumuliatoriaus)
12. Jjungimo blokuotė
13. Alyvos lygio indikatorius
14. Alyvos bakelis
15. Atraminis dantis
16. Pjovimo juostos ir grandinês apsauga
17. Žvaigždutė
18. Skečiamasis pirštas
19. Kreipiamasis pirštas
20. Akumuliatorius*
21. Atfiksavimo mygtukas (akumuliatorius)
    * = i komplektaciją privalomai nejeina!

3 Komplektacija (1 pav.)

Poz. Kiekis Pavadinimas

1. 1 x Pjūklo grandinė

2. 1 x Pjovimo juosta (kreipiamasis bégelis)

3. 1 x Pjovimo juostos ir grandinės apsauga 1 x Akumuliatorinis grandininis pjūklas 1 x Naudojimo instrukcija

4 Naudojimas pagal paskirti

Akumuliatorinis grandininis pjūklas skirtas tik medienai pjauti. Gaminys néra skirtas jokiam kitam naudojimui (pvz., mūrui, plastikui ar maisto produktams pjaustyti).

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusią żalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią żalą ga- mintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudo-jamas komercinėse, amatininkų arba pramoninėse įmonė-se arba panašiems darbams.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

⚠️ ISPĖJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadini-mas.

5 Saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

JSPÉJIMAS

perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1) Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšviesta.

Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.

b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.

c) Naudodami elektrinj įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2) Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterių kištukų su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros smūgio pavojus.

b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.

c) Saugokite elektrinius jrankius nuo lietaus arba drègmès. Patekus i elektrinj jrankj vandens, didéja elektros smūgio pavojus.

d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamųjų laidų kyla didesnis elektros smūgio pavojus.

e) Kai su elektriniu jrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamajį laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio jrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudojant apsauginį nebalanso srovės jungiklį, mažėja elektros smūgio pavojus.

3) Asmenų sauga

a) Dirbdami su elektriniu jrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio jrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudo-dami elektrinį jrankį būsite neatidūs, galite rimtai susi-žaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinj jrankj, pašalinkite nusta-tymo jrankius arba veržliaraktj. Irankis arba raktas, kuris yra besisukančioje elektrinio jrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu jrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite i elektriniams jrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4) Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio jrankio. Savo darbui naudokite tam skirtą elektrinį jrankį. Su tinkamu elektriniu jrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) paša-linkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vai-kams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrengi-niu nėra susipažinę arba neperskaitė šių nurody-mų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.
f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.
g) Elektrini įrankį, įstatomų įrankius ir t. t. naudokite pagal tolesnius nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5) Akumuliatorinio įrankio naudojimas ir elgsena su juo

a) Akumuliatorius jkraukite tik gamintojo rekomenduojamais jkrovikliais. Kai tam tikram akumuliatorių tipui skirtas jkroviklis naudojamas su kitais akumuliatoriais, kyla gaisro pavojus.
b) Elektriniuose įrankiuose naudokite tik jiems skirtus akumuliatorius. Naudojant kitokius akumuliatorius, galima susižaloti ir gali kilti gaisras.
c) Nenaudojamą akumuliatorių laikykite toliau nuo biuro sąvaržėlių, monetų, raktų, vinių, varžtų arba kitų mažų metalinių daiktų, dėl kurių galėtų būti šuntuojami kontaktai. Trumpojo jungimo tarp akumuliatoriaus kontaktų pasekmė gali būti sužalojimai arba gaisras.
d) Netinkamai naudojant, iš akumuliatoriaus gali išbėgti skysčio. Venkite sąlyčio su juo. Atsitiktinai prisiliete, nuplaukite vandeniu. Patekus skysčio į akis, papildomai kreipkitės į gydytoja. Išbėgęs akumuliatoriaus skystis gali diriginti odą arba sukelti nudegimus.
e) Nenaudokite pažeistų arba modifikuotų akumuliatorių. Pažeisti arba modifikuoti akumuliatoriai gali būti nenuspėjami ir sukelti gaisrą, sprogimą ar kelti pavojų susižaloti.
f) Apsaugokite akumuliatorių nuo ugnies arba aukš- tos temperatūros. Ugnis ir aukštesnė nei 130 °C temperatūra gali sukelti sprogimą.
g) Laikykitės visų įkrovimo nurodymų ir niekada nej- kraukite akumuliatoriaus ar akumuliatorinio įrankio eksploatavimo instrukcijoje už nurodyto temperatūros diapazono ribų. Įkraunant netinkamai arba už leistino temperatūros diapazono ribų, galima su-gadinti akumuliatorių ir gali padidėti gaisro pavojus.

6) Servisas

a) Elektrinio įrankio remonta patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.
b) Niekada neatlikite pažeistų akumuliatorių techninės priežiūros. Bet kokius akumuliatorių techninės priežiūros darbus turėtų atlikti gamintojas arba įgaliotos klientų aptarnavimo tarnybos.

Bendrieji saugos nurodymai dėl grandininių pjūklų

a) Veikiant pjūklui, laikykite kūno dalis toliau nuo pjūklo grandinės. Prieš paleisdami pjūkla įsitikinkite, kad pjūklo grandinė neliečia jokių daiktų. Dirbant su grandininiu pjūklu, dėl neatidumo momento gali būti pagriebti grandininio pjūklo drabužiai arba kūno dalys.
b) Visada laikykite grandininį pjūklą dešiniaja ranka už galinės rankenos, o kairiaja ranka – už priekinės rankenos. Tvirtai laikant grandininį pjūklą atvirkštinėje darbinėje padėtyje, didėja rizika susižaloti ir to negalima niekada daryti.
c) Elektrinę grandinę laikykite uż izoliuotų suėmimo paviršių, nes pjūklo grandinė gali prisiliesti prie paslėptų elektros laidų arba savo tinklo kabelio. Pjūklo grandinės kontaktas su įtampingaja linija taip pat metalinėse prietaiso dalyse gali sudaryti įtampaį ir sukelti elektros smūgį.
d) Naudokite akių apsaugą. Rekomenduojama naudoti kitą apsauginę įrangą klausai, galvai, rankoms, kojoms ir pėdoms. Tinkami apsauginiai drabužiai mažina pavojų susižaloti dėl aplink skrijeančių drožlinių medžiagų ir atsitiktinai prisiliesti prie pjūklo grandinės.
e) Nedirbkite su grandininiu pjūklu ant medžio, kopė-čių, stogo arba nestabilaus pagrindo. Eksploatuojant tokiu būdu, kyla didelis pavojus susižaloti.
f) Visada stovėkite stabiliai ir naudokite grandininį pjūklą tik tada, kai stovėsite ant tvirto, saugaus ir lygaus pagrindo. Dėl slidaus pagrindo ir nestabilių stovėjimo paviršių galima prarasti pusiausvyrą arba grandininis pjūklas gali tapti nevaldomas.
g) Pjaudami įtempio veikiamą šaka, turite tikėtis, kad ji spyruokliuos atgal. Kai neliks įtempio medienos plaušienoje, įtempta šaka gali pataikyti į naudotoją ir (arba) grandininis pjūklas gali tapti nevaldomas.
h) Būkite ypač atsargūs, kai pjaunate brūzgynus ir jaunus medžius. Plona medžiaga gali jstrigti pjūklo grandinėje ir atsitrenkti į Jus arba Jūs galite prarasti pusiausvyra.
i) Neškite išjungta grandininji pjukla už priekinės rankenos, pjuklo grandinę nusukite nuo savo kūno. Transportuodami ir laikydami grandininji pjukla, visada uždėkite apsauginj uždangalą. Kruopšti elgsena su grandininiu pjuklu mažina netikėto prisilietimo prie veikiančios pjuklo grandinės tikimybę.
j) Laikykitės tepimo, grandinės įtempimo ir kreipiamojo bėgelio bei grandinės keitimo nurodymų. Ne-tinkamai įtempta arba sutepta grandinė gali arba trūkti, arba padidinti atatrankos riziką.
k) Pjaukite tik medieną. Nenaudokite grandininio pjū-klo darbams, kurie jis nėra skirtas. Pavyzdys: Nenaudokite grandininio pjūklo metalui, plastikui, mūrui arba statybinėms medžiagoms ne iš medžio pjauti. Naudojant grandinini pjūklą paskirties neatitinkantiems darbams, galimos pavojingos situacijos.
I) Nesiimkite pjauti medžio, kol gerai neišsiaškinote, kokia rizika gresia ir kaip jos išvengti. Krintantis medis gali sunkiai sužaloti naudotoją arba kitus asmenis.

m) Kai iš grandininio pjūklo šalinate medžiagų sankaupas, jį laikote arba atliekate techninės priežiūros darbus, laikykitės visų nurodymų. Įsitikinkite, kad išjungtas jungiklis ir išimtas akumuliatorius. Jei šalinant medžiagų sankaupas arba atliekant techninės priežiūros darbus netikėtai pradeda veikti grandininis pjūklas, galima rimtai susižaloti.

Atatrankos priežastys ir vengimas

Atatranka gali įvykti, kai kreipiamojo bėgelio smaigalys palies daiktą arba mediena jlinks ir pjūklo grandinė įstrigs pjūvyje.

Susilietus su bėgelio smaigaliu kai kuriais atvejais gali sukelti netikėtą i galą nukreiptą reakciją, kurioje kreipiamasis bėgelis atsitrenks i viršų ir naudotojo kryptimi.

Grandininiam pjūklui jstrigus kreipiamojo bėgelio viršutinėje briaunoje, bėgelis gali būti greitai nustumtas atgal naudotojo kryptimi.

Dėl kiekvienos iš šių reakcijų pjūklas gali tapti nevaldo-mas ir galima sunkiai susižaloti. Pasikliaukite tik grandini-niame pjūkle sumontuotais saugos įtaisais. Būdami grandininio pjūklo naudotoju, turite imtis įvairių priemonių, kad galėtumėte dirbti be nelaimingų atsitikimų ir sužalojimų.

Atatranka yra netinkamo arba klaidingo grandininio pjūklo valdymo pasekmė. Jos galima išvengti tinkamomis atsargumo priemonėmis, kaip aprašyta toliau:

a) Tvirtai laikykite pjūkla abiem rankomis, tuo tarpu nykščiais ir pirštais apgaubkite grandininio pjūklo rankenas. Nustatykite savo kūną bei rankas į tokią padėtį, kurioje galite sulaikyti atatrankos jėgas. Jei bus imtasi tinkamų priemonių, naudotojas galės suvaldyti atatrankos jėgas. Niekada nepaleiskite grandininio pjūklo.
b) Venkite nestandartinės kūno laikysenos ir nepjauki- te didesniame nei pečių aukštyje. Taip išvengsite netikėto prisilietimo prie bėgelių smaigalio ir galėsite geriau kontroliuoti grandininį pjūklą netikėtose situacijose.
c) Visada naudokite gamintojo nurodytus atsarginius bėgelius ir pjūklo grandines. Dėl netinkamų atsarginių bėgelių ir pjūklo grandinių grandinė gali trūkti ir (arba) sukelti atatranką.
d) Laikykitės gamintojo pateiktų pjūklo grandinės ga- landimo ir techninės priežiūros nurodymų. Per že- mi gylio ribotuvai didina polinkį į atatranką.

Kiti saugos nurodymai

• Kruopščiai laikykitės šioje eksploatavimo instrukcijoje pateiktų techninės priežiūros, kontrolės ir aptarnavimo nurodymų. Pažeistus apsauginius įtaisus ir dalis turi tinkamai suremontuoti arba pakeisti mūsų techninės priežiūros centras, jei eksploatavimo instrukcijoje nenurodyta kitaip.
• Pirmą kartą naudotojui reikėtų bent jau pasitreniruoti pjauti rąstus ant ožio ar stovo.

• Atlikdami pjovimo darbus ant šlaito, visada stověkite virš medžio stiebo. Kad „perpjovimo“ momentu išlaikytuměte visišką kontrolę, prieš pat pjovimo pabaigą sumažinkite prispaudimo slėgį, tačiau gaminio rankenas tvirtai laikykite. Atkreipkite dėmesį į tai, kad pjūklo grandinė neliestų žemės. Atlikę pjūvj, prieš pašalindami iš ten gaminį, palaukite, kol gaminys sustos.
  Prieš pereidami nuo vieno medžio prie kito, visada iš-junkite gaminio variklj.

• Nuo medžio reikia pašalinti nešvarumus, akmenis, atsilupusią žievę, vinis, kabes ir vielą.

• Nenaudokite priedų, kurių nerekomendavo gamintojas. Dėl to galima patirti elektros smūgį arba gali kilti gaisras.
• Naudoti gaminj siaučiant audrai draudžiama – žaibo smūgio pavojus!

Liekamosios rizikos

Gaminys pagamintas pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Nenaudojant nurodytos klausos apsaugos, klausos sutrikdymas.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.
• Naudokite gaminj taip, kaip rekomenduojama šioje naudojimo instrukcijoje. Taip Jūsų gaminys pasieks optimalią galią.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

⚠️ ISPĖJIMAS

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

⚠️ ISPĖJIMAS

Dirbant ilgesnį laiką, dėl vibracijos operatoriaus rankose gali sutrikti kraujotaka (baltų pirštų sindromas).

Baltų pirštų sindromas yra kraujagyslių liga, kuria ser-gant spazmuoja smulkiosios rankų ir kojų pirštų krauja-gyslės. Į susijusias vietas nebetiekiama pakankamai kraujo ir dėl to jos atrodo itin baltos. Dažnas vibruojan-čių gaminių naudojimas asmenims, kurių kraujotaka yra sutrikusi (pvz., rūkančių, sergančių diabetu asmenų), ga-li sukelti nervų pažeidimus.

Jei pastebite nejprastų sutrikimų, nedelsdami nutraukite darbą ir kreipkitės į gydytoją.

DÉMESIO

Gaminys yra 20 V IXES serijos dalis ir jo negalima eksploatuoti su šios serijos akumuliatoriais. Akumuliatorius leidžiama ikrauti tik su šios serijos jkrovikliais. Čia at sižvelkite į gamintojo duomenis.

! ISPÉJIMAS

Laikykitės saugos ir įkrovimo bei tinkamo naudojimo nuorodu, pateiktų Jūsu 20V IXES serijos akumuliatoriaus ir įkroviklio eksploatavimo instrukcijoje. Išsamų įkrovimo proceso aprašymą ir kitos informacijos rasite atskiroje naudojimo instrukcijoje.

6 Techniniai duomenys

Akumuliatorinis grandininis pjūklas	BC-CS355Duo-X
Skaičiuotinė įtampa 40 V (2x20V)	- - - -
Variklio sūkių skaičius 30000 min.	-1
Variklio srovė 30 A
Tuščiosios eigos srovė 6 A
Apsaugos klasė IPX0
Maks. grandinės greitis 15 m/s
Kreipiamasis bėgelis 356 mm (14")
Naudojamas pjovimo ilgis 335 mm
Grandinės žingsnis 9,525 mm (0,375")
Varančiosios grandies storis	1,27 mm (0,050")
Žvaigždutės dantų skaičius	6 dantys / 9,525 mm (0,375")
Pjūklo grandinės (iš anksto sumontuoto) tipas	„Kangxin“ 3/8LP-53
Kreipiamojo bėgelio (iš anksto sumontuoto) tipas ()	„Kangxin“ AP14-53-507P
Bakelis / grandinių alyva 260 ml
Svoris be pjovimo juostos ir grandinės (be akumuliatoriaus)	3,3 kg
Svoris su pjovimo juosta ir grandine (be akumuliatoriaus)	3,8 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas ir vibracija

ISPÉJIMAS

triukšmas gali turėti didelės įtakos Jūsu sveikatai. Jei mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys asmenys turi naudoti tinkamą klausos apsaugą.

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 62841-1 ir EN 62841-4-1.

Triukšmo vertės

Slégio lygis L_pA	92,5 dB
Matavimo neapibréžtis K_pA	3 dB
Garso galia L_wA	104,8 dB
Matavimo neapibréžtis K_wA	3 dB

Vibracijos parametrai (svyravimas rankomis)

Vibracija, a_n
Priekinė rankena 4,2 m/s	^2
Galinė rankena 4,61 m/s	^2
Matavimo neapibrėžtis K 1,5 m/s	^2

Nurodytos bendrosios vibraciju spinduliuotės ir spinduliuojamojo triukšmo vertės buvo išmatuotos remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, ją galima naudoti su kitu.

Nurodytas triukšmo emisijos ir bendrąsias vibraciju spin- duliuotės vertes taip pat galima naudoti, norint laikinai įvertinti apkrova.

ISPÈJIMAS

Tikrojo elektrinio įrankio naudojimo metu triukšmo emisijos ir vibracijų spinduliuotės emisijos vertės gali skirtis nuo deklaruotų verčių, priklausomai nuo elektrinio įrankio naudojimo būdo, ypač, atsižvelgiant į apdoro-jamo ruošinio rūšį.

Pasistenkite, kad apkrova būtų kuo mažesnė. Priemonės pavyzdys: darbo laiko ribojimo priemonių pavyzdžiai. Čia reikia atsižvelgti į visas darbinio ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis nors ir yra jjungtas, tačiau veikia be apkrovos).

7 Išpakavimas

ISPÈJIMAS

Gaminys ir pakavimo medžiagos néra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė gaminj. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

8 Prieš pradedant eksploatuoti

PAVOJUS

Pavojus susižaloti!

Naudojant ne iki galo surinkta gamini, galima rimtai susižaloti.

– Naudokite tik iki galo surinkta gamini.
- Prieš kiekvieną naudojimą vizualiai patikrinkite, ar gaminys yra sukomplektuotas ir ar jame nėra pažeistų ar susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.

ISPÉJIMAS

Pavojus susižaloti!

Prieš atlikdami bet kokius darbus prie elektrinio jrankio (pvz., techninės priežiūros, jrankių keitimo ir kt.) bei transportuodami ir laikydami, išimkite akumuliatorių iš elektrinio jrankio. Netikėtai aktyvinus jj./išj. jungiklį, kyla pavojus susižaloti.

ISPÉJIMAS

Pavojus susižaloti naudojant pjūklo grandinę arba pjovimo juostą!

– Mūvėkite pjūviams atsparias pirštines.

Nuoroda:

• Nauja pjūklo grandinė pailgėja ir ją reikia dažniau įtempti. Po kiekvieno pjūvio reguliariai tikrinkite grandinės įtempį ir jį sureguliuokite.
• Naudokite tik šiam gaminiui skirtas pjūklo grandines ir pjovimo juostas.

ATSARGIAI

Netinkamai sumontavus pjūklo grandinę, gaminys pjauna nevaldomai!

Montuodami pjūklo grandinę, atkreipkite dėmesį i nurodytą sukimosi kryptį!

- Pastatykite gaminį ant lygaus, tiesaus paviršiaus.

8.1 Pjovimo juostos (8) ir pjūklo grandinės (7) montavimas (2 pav.)

Nuoroda:

Norint sumontuoti pjūklo grandinę, gali tekti paversti grandinij pjūkla i šoną.

1. Sukite grandinės įtempimo ratuką (9) prieš laikrodžio rodyklę, kad nuimtumėte žvaigždutės uždangalą (10).

2. Ištieskite pjūklo grandinę (7) į kilpą taip, kad pjovimo briaunos būtų išdėstytos pagal laikrodžio rodyklę. Norėdami išlygiuoti pjūklo grandinę (7), orientuokitės pagal piktogramas (rodykles) ant pjūklo grandinės (7) arba virš kreipiamojo piršto (19).

3. Ikiškite pjūklo grandinę (7) i pjovimo juostos (8) griovelj.

4. Uždėkite pjovimo juostą (8) ant kreipiamojo piršto (19) ir skečiamojo piršto (18). Abu kreipiamieji pirštai (19) ir skečiamasis pirštas (18) turi būti pjovimo juostos (8) pailgoje skylėje.

5. Kreipkite pjūklo grandinę (7) aplink žvaigždutę (17) ir patikrinkite pjūklo grandinės (7) išlygiavimą.

6. Šiek tiek patraukite pjovimo juostą (8), kad šiek tiek įtemptumėte pjūklo grandinę (7).

7. Vél uždékite žvaigždutės uždangalą (10). Įsitikinkite, kad žvaigždutės uždangalas (10) yra kor- puso griovelyje.

8. Ranka prisukite grandinės įtempimo ratuką (9) pagal laikrodžio rodyklę.

9. Dar kartą patikrinkite pjūklo grandinės (7) padėtį ir įtempkite pjūklo grandinę (7), kaip aprašyta ties 8.2.

8.2 Pjūklo grandinės (7) įtempimas (1 pav.)

ISPÉJIMAS

Pavojus susižaloti nušokus pjūklo grandinei!

Nepakankamai įtempta pjūklo grandinė eksploatavimo metu gali nukristi ir sužaloti.

– Dažnai tikrinkite pjūklo grandinės įtempį.
– Pjūklo grandinės įtempis yra per mažas, kai varančiosios grandys išlenda iš griovelio apatinėje kreipiamojo bėgelio pusėje.
– Jei pjūklo grandinės įtempis yra per mažas, tinkamai įtempkite pjūklo grandinę.

1. Pasukite grandinės įtempimo ratuką (9) pagal laikro-džio rodyklę, kad pjūklo grandinė (7) jsitemptų.
   Pjūklo grandinė (7) neturi nukarti, tačiau ją turi būti įmanoma 1–2 mm nutraukti nuo pjovimo juostos (8) pjovimo juostos viduryje.

2. Pasukite pjūklo grandinę (7) ranka, kad patikrintumėte, ar ji nepriekaištingai juda. Ji turi laisvai slysti pjovimo juostoje (8).

Grandinės įtempis ir grandinės sutepimas turi didelę įtakos pjūklo grandinės eksploatavimo trukmei.

Pjūklo grandinė įtempta tinkamai, jei ji nenukara ant pjovimo juostos ir ją galima apsukti ratu pirštinėta ranka. Traukiant pjūklo grandinę 9 N (apie 1 kg) traukos jėga, tarp pjūklo grandinės ir pjovimo juostos turi būti ne didesnis nei 2 mm atstumas.

Nuoroda:

• Naujos grandinės įtempį reikia patikrinti ir sureguliuoti po kelių minučių darbo.
• Pjūklo grandinę reikia įtempti švarioje vietoje, kurioje nebūtų pjuvenų ir panašių dalykų.
• Tinkamai įtempus pjūklo grandinę, užtikrinamas naudotojo saugumas ir sumažinamas dėvėjimasis bei grandinės pažeidimų skaičius arba jų išvengiama.
• Prieš pradedant darba rekomenduojame naudotojui patikrinti grandinės įtempį. Pjūklo grandinė įtempta tinkamai, jei ji nenukara grandininio pjūklo pjovimo juostos apačioje ir ją galima apsukti ratu pirštinetėta ranka.
• Jei pjūklo grandinė nukartų arba sugestų spyruoklės įtempiklis, kreipkitės į specializuotas dirbtuves.

DÉMESIO

Dirbant su pjūklu, pjūklo grandinė jkaista ir dėl to šiek tiek išsiplečia. Šio „pailgėjimo“ ypač galima tikėtis naudojant naujas pjūklo grandines.

8.3 Pjūklų grandinių alyvos pripildymas (3 pav.)

PAVOJUS

Prieš pildami alyvą, visada išjunkite gaminį ir palaukite, kol atvės variklis. Jei alyvos išbėga per kraštus, kyla gaisro pavojus.

DÉMESIO

Gaminio pažeidimas!

Jei gaminys eksploatuojamas be alyvos arba su per mažu jos kiekiu, dėl to gali būti pažeistas gaminys.

– Prieš pradėdami eksploatuoti pripildykite alyvos. Gaminys pristatomas be alyvos.
– Nenaudokite senos alyvos!
- Keisdami akumuliatorių, kaskart patikrinkite alyvos lygi.

DÉMESIO

Žala aplinkai!

Išbėgusi alyva gali tvariai užteršti aplinką. Skystis yra labai nuodingas ir gali greitai užteršti vandenį.

– Pildykite / ištuštinkite alyvą tik ant lygių, sutvirtintų paviršių.
– Naudokite pripildymo atvamzdį arba piltuvą.
– Surinkite išleistą alyvą j tinkamą indą.
– Nedelsdami surinkite išlietą alyvą ir utilizuokite šluostę pagal vietos reikalavimus.
– Utilizuokite alyvą pagal vietos reikalavimus.

Pjūklo grandinė automatiškai sutepama veikiant gaminiui. Norint pakankamai sutepti pjūklo grandinę, alyvos bakelyje visada turi būti pakankamai pjūklų grandinių alyvos. Reguliariai tikrinkite alyvos bakelyje likusį alyvos kiekį.

Nuoroda:

• Dangtelis yra su apsauga nuo pametimo.
- I grandinini pjūklą pilkite tik aplinkai nekenksmingą, aukštos kokybės grandinių tepimo alyvą (pagal RAL-UZ 48).
- Prieš jungdami gaminj jsitikinkite, kad alyvos bako dangtelis yra savo vietoje ir uždarytas.

1. Atidarykite alyvos bakelj (14). Tam atsukite alyvos bakelio dangtelj (14) prieš laikrodžio rodyklę.
2. Kad alyva neištekėtų, naudokite piltuvą*.
3. Atsargiai pilkite grandinių tepimo alyvos, kol pasieksite viršutinę alyvos lygio indikatoriaus (13) žymą. Alyvos bakelio pripildymo kiekis: maks. 260 ml.
4. Alyvos bakelio (14) dangtelj užsukite pagal laikrodžio rodyklę, kad uždarytumėte alyvos bakelj (14).
5. Nedelsdami surinkite išlietą alyvą ir utilizuokite šluostę* pagal vietos reikalavimus.
6. Norėdami patikrinti pjūklo grandinės tepimą, gaminį su pjūklo grandine laikykite virš lapo popieriaus ir kelias sekundes iki maksimumo didinkite greitį. Ant popieriaus matysite, veikia grandinės tepimo sistema.

* = j komplektacija nejeina!

8.4 Akumuliatorių (20) įdėjimas į akumuliatorių laikiklius (4) / išėmimas iš jų (4 pav.)

ATSARGIAI

Pavojus susižaloti!

Idėkite akumuliatorių tik tada, kai akumuliatorinis įrankis bus paruoštas naudoti.

Akumuliatoriaus jdėjimas

1. Istumkite akumuliatorius (20) i akumuliatorių laikiklius (4). Akumuliatoriai (20) girdimai užsifiksuoja.

Akumuliatoriaus išėmimas

1. Paspauskite akumuliatorių (4) atfiksavimo mygtuką (21) ir ištraukite akumuliatorius (20) iš akumuliatorių laikiklių (4).

8.4.1 İkrovimo büsenos indikatorius (11) (4 pav.)

Įkrovimo būsenos rodmuo (11) rodo akumuliatoriaus (20) įkrovimo būseną.

Akumuliatoriaus jkrovimo būseną rodo užsideganti atitinkama šviesos diodu lemputė.

1. Norėdami patikrinti įkrovimo būseną, aktyvinkite mygtuką ant įkrovimo būsenos indikatoriaus (11).

3 šviesos diodai šviečia	Akumuliatorius įkrautas iki galo
2 šviesos diodai šviečia	Akumuliatorius iš dalies įkrautas
1 šviesos diodas šviečia	Akumuliatorių reikia įkrauti

8.5 Saugos įtaisai (1 pav.)

• Galiné rankena (1) su rankos apsauga

– Apsaugo ranką nuo šakų ir šakelių bei nukrentančios grandinės.

- Ij./išj. jungiklis (2) su grandinės sustabdymo iš karto funkcija

– Kai atleidžiate jj./išj. jungiklj, gaminys iš karto išsi-jungia.

- Grandinės stabdys / priekinė rankų apsauga (6)

• Saugos įtaisas, kuris atatrankos atveju iš karto su- stabdo pjūklo grandinę.
  – Svirti taip pat galima valdyti rankiniu būdu.
  – Apsaugo operatoriaus kairiają ranką, jei ji nuslysta nuo priekinės rankenos.

• Pjūklo grandinė (7) su maža atatranka

– Padeda sulaikyti atatranką specialiai sukurtais saugos įtaisais.

• Ijungimo blokuotė (12)

– Norint jjungti gamini, jjungimo užraktą reikia atrakinti.

• Atraminis dantis (15)

- Padidina stabilumą atliekant vertikalius pjūvius ir palengvina pjovimą.

9 Valdymas

Akumuliatorinis grandininis pjūklas yra su grandinės greitojo įtempimo sistema. Besisukanti pjūklo grandinė kreipiama pjovimo juosta (kreipiamuoju bėgeliu). Automatinė alyvos sistema užtikrina nuolatinį grandinės tepimą. Nau-dotojui apsaugoti gaminyje yra įrengti įvairūs apsauginiai įtaisai (žr. 8.5).

Valdymo dalių funkcijas rasite tolesniuose aprašymuose.

DÉMESIO

Prieš pradėdami eksploatuoti, gaminį būtinai iki ga-lo sumontuokite!

DÉMESIO

Atkreipkite dėmesį į tai, kad dirbant aplinkos temperatūra neviršytų 50 °C ir būtų ne žemesnė nei -20 °C.

DÉMESIO

Gaminys yra 20 V IXES serijos dalis ir jo negalima eksploatuoti su šios serijos akumuliatoriais. Akumuliatorius leidžiama jkrauti tik su šios serijos jkrovikliais. Čia atsižvelkite į gamintojo duomenis.

PAVOJUS

Pavojus susižaloti!

Jei gaminys jstrigo, nebandykite jo ištraukti jėga.

– Išjunkite variklj.

– Naudokite svertą arba pleištą, kad atlaisvintumėte gaminį.

Prieš eksploatacijos pradžią kaskart reikia patikrinti grandinės stabdį.

Ivykus atatrankai, grandinės stabdys iš karto sustabdo pjūklo grandinę.

ISPÉJIMAS

Gaminio pažeidimas!

Esant užblokuotam grandinės stabdžiui, ilgą laiką didesnis variklio sūkių skaičius kenkia varikliui ir grandinės pavarai.

Jei pjūklo grandinė vis tiek juda, susisiekite su klientu aptarnavimo tarnyba.

9.1.1 Grandinės stabdžio / priekinės rankos apsaugos (6) aktyvinimas

1. Pakreipkite grandinės stabdį / priekinę rankos apsaugą (6) pjovimo juostos (8) kryptimi.

9.1.2 Grandinės stabdžio / priekinės rankos apsaugos (6) išaktyvinimas

1. Patraukite grandinės stabdį / priekinę rankos apsaugą (6) priekinės rankenos (5) kryptimi.

9.1.3 Grandinės stabdžio / priekinės rankos apsaugos (6) tikrinimas

1. Atleiskite grandinės stabdį / priekinę rankos apsaugą (6), kaip aprašyta ties 9.1.2.

2. Grandininį pjūklą tvirtai laikykite abiem rankomis.

3. Jjunkite grandininį pjūklą, kaip aprašyta ties 9.2 ir pa- spauskite jj./išj. jungiklj (2).

4. Pakreipkite grandinės stabdį / priekinę rankos apsaugą (6) pjovimo juostos (8) kryptimi. Pjūklo grandinė (7) turi nedelsiant sustoti!

Jei pjūklo grandinė vis tiek juda, gaminio naudoti negalima. Kyla pavojus susižaloti dėl iš inercijos judančios pjūklo grandinės. Susisiekite su klientų aptarnavimo tarnyba.

9.2 Gaminio jjungimas / išjungimas ir eksploatavimas (1, 3, 5 pav.)

ISPÉJIMAS

Pavojus susižaloti dėl atatrankos!

– Niekada nenaudokite gaminio viena ranka!

Nuoroda:

Jei gaminio nenaudojate, pagrindinio jungiklio šviesos diodas dar šviečia 1 minutę. Po to gaminys išsijungs automatiškai.

Nuoroda:

Ij./išj. jungikliu sūkių skaičių galite sureguliuoti be pakopų. Kuo toliau spausite jj./išj. jungiklį, tuo didesnis bus sūkių skaičius.

ljungimas

1. Patikrinkite, ar alyvos bakelyje (14) yra pjūklų grandi- nių alyvos.
2. Nutraukite pjovimo juostos ir grandinės apsaugą (16) nuo pjovimo juostos (8).
3. Atleiskite grandinės stabdį, kaip aprašyta ties 9.1.2.
4. Laikykite gaminj kairiaja ranka už priekinės rankenos (5), o dešiniaja ranka – už galinės rankenos (1). Nykštys ir pirštai turi tvirtai apgaubti rankenas (1, 5).
5. Nustatykite savo kūną bei rankas i tokią padėtį, kurioje galite sulaikyti atatrankos jėgas.
6. Spauskite pagrindinj jungiklj (3), kol užsidegs šviesos diodas.
7. Nykščiu paspauskite priekinės rankenos (5) jjungimo blokuotę (12).
8. Laikykite jjungimo blokuotę (12) paspaudę.
9. Norėdami jungti gaminį, paspauskite jj./išj. jungiklį (2).
10. Atleiskite jjungimo blokuotę (12).

Nuoroda:

Paleidus gaminj, nereikia laikyti jjungimo blokuotės paspaudus. Jjungimo blokuotė turi apsaugoti nuo netikėto gaminio paleidimo.

Išjungimas

1. Norėdami išjungti, atleiskite jj./išj. jungiklj (2).
2. Aktyvinkite pagrindinj jungiklj (3), kol šviesos diodas nustos šviesti.
3. Aktyvinkite grandinės stabdį, kaip aprašyta ties 9.1.1.
4. Po kiekvieno darbo su gaminiu uždėkite pridedamą pjovimo juostos ir grandinės apsaugą (16).

9.3 Apsauga nuo perkrovos

Esant akumuliatoriaus perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), gaminį galima jjungti vėl.

10 Darbo nuorodos

PAVOJUS

Pavojus susižaloti!

Šiame skirsnyje aprašoma pagrindinė darbo technika, kaip elgtis su gaminiu.

Čia pateikta informacija neatstoja kelis metus trunkančio specialisto išsilavinimo įgijimo ir patirties.

Venkite bet kokio darbo, kuriam nesate pakankamai kvalifikuotas!

Neatsargiai naudojant gaminj, galima sunkiai ar net mirtinai susižaloti!

PAVOJUS

Pavojus susižaloti!

Pjovimo ir kirtimo darbus bei su tuo susijusius darbus leidžiama atlikti tik specialiai išmokytiems asmenims.

Nuorodos:

Prieš jungdami atkreipkite dėmesį į tai, kad gaminys ne- liestų daiktų.

Laikykitės šalyje galiojančių reikalavimų kirtimo darbams ir teiraukitės informacijos kompetentingoje žinyboje.

• Atkreipkite dėmesį į tai, kad krentančios šakos ir medžiai niekam nepadarytų žalos.
• Darbo zonoje leidžiama būti tik kirtimo darbams reikalingiems asmenims.
• Darbo zona prie stiebo turi būti laisva ir sutvarkyta, kad naudotojai galėtų saugiai stovėti.
• Evakuacijos keliai turi būti laisvi ir sutvarkyti, kad iš darbo zonos būtų galima greitai pasišalinti.
• Neatlikite kirtimo darbų pučiant stipriam vėjui, esant blogam orui arba blogam matomumui.

- Iki kitos darbo vietos išlaikykite ne mažesnį nei 2 1/2 medžio ilgių atstumą.

- Kai pjūklas liečiasi su svetimkūniu, išjunkite variklj. Patikrinkite pjūklą ir prireikus jį suremontuokite.

- Apsaugokite pjūklo grandinę nuo nešvarumų ir smėlio. Netgi dėl nedidelio nešvarumų kiekio grandinė gali greitai atšipti ir padidinti atatrankos pavojų.

- Prieš atlikdami sunkesnes užduotis, pradėkite treniruodamiesi pjauti mažesnius medžių kamienus, kad pajaustumėte savo gaminį.

- Kai pradedate pjauti, spauskite grandininio pjūklo korpusa prie medžio kamieno.

- Leiskite, kad pjūklas dirbtų už Jus. Spauskite tik šiek tiek žemyn.

- Kad grandinei išėjus iš medžio, gaminys netaptų nevaldomas, prieš pjovimo pabaigą pjūklo neturėtumėte spausti.

- Nepjaukite ant žemės gulinčios medienos, nemėginkite nupjauti iš žemės kyšančių šaknų.

- Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyra. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

- Kai pjaunate pjovimo juostos apačia (su traukiama grandine), geriau valdote.

- Pjaunant arba po to pjūklo grandinė neturi liesti žemės ar kito objekto.

• Taip pat laikykitės atsargumo priemonių nuo atatrankos (žr. saugos nurodymus).

10.1 Taisyklinga laikysena

PAVOJUS

Pavojus susižaloti!

– Niekada nedirbkite ant nestabilaus pagrindo!
– Niekada nedirbkite didesniame nei pečių aukštyje!
– Niekada nedirbkite stovédami ant kopěčių!
– Nedirbkite pasilenkę per toli i priekj!
– Naudokite gaminj tik esant palankioms oro ir reljefo sąlygoms!
– Tvirtai stovėkite abiem kojomis ant grunto.
- Atkreipkite dèmesi i kliūtis darbo zonoje.
– Dirbdami visada laikykite gaminį abiem rankomis!

10.2 Taip pjausite taisyklingai!

• Spauskite gaminį tolygiai, bet ne per didele jėga.
• Jei jmanoma, uždėkite gaminį ant pjaunamos šakos, naudodami atraminį danti.
• Niekada nedirbkite be atraminio dainties. Gaminys gali patraukti operatorių i priekį.
• Naudokite atraminj danti medžių kamienams ar storoms šakoms pjauti.
• Naudojant atraminj danti, padidinama darbo sauga, sumažinama asmeninė apkrova dirbant bei taip pat ir vibracija.
• patekus pašaliniam daiktui. Patikrinkite, ar gaminys nepažeistas, ir, prieš paleisdami iš naudojo arba dirbdami su gaminiu, atlikite reikalingus remonto darbus. Jei gaminys pradeda nejprastai stipriai vibruoti, iš karto patikrinkite,

10.3 Pjovimo technika

10.3.1 Tempiamasis pjovimas

Ši technika apima pjovimą iš viršaus į apačią, naudojant pjovimo juostos apačią.

Tuo metu pjūklo grandinė stumia gaminį j priekį tolyn nuo naudotojo. Čia priekinis gaminio kraštas sudaro atramą, kuri sulaiko jėgas, susidarančias ant medžio kamieno pjovimo metu. Vykstant tempiamajam pjovimui, žymiai geriau kontroliuojamas gaminys ir galima geriau išvengti atatrankų.

10.3.2 Stumiamasis pjovimas

PAVOJUS

Gyvybei pavojingi sužalojimai!

Jei pjovimo juosta pakrypsta, gaminys gali būti sviedžiamas i naudotoją su didele jęga.

Jei naudotojas nenaudoja savo fizinės jėgos, kad kompensuotų pjūklo grandinės stūmimo jėgą atgal, kyla pavojus, kad su mediena liesis tik pjovimo juostos galas ir dėl to atsiras atatranka.

Ši technika apima pjovimą iš viršaus j apačią, naudojant kreipiamojo bėgelio apačią.

Tuo metu pjūklo grandinė stumia gaminį atgal naudotojo link.

10.3.3 Pjaustymas pagal ilgi

Pjaustymas pagal ilgj – tai nukirstų medžių kamienų supjaustymas į mažas dalis. Jei įmanoma, po stiebu turi būti pakišta šakų, sijų arba pleištų ir jis turi būti atremtas.

• Visada stovėkite stabiliai ir naudokite grandininį pjūklą tik tada, kai stovėsite ant tvirto, saugaus ir lygaus pagrindo. Dėl slidaus pagrindo ir nestabilių stovėjimo paviršių galima prarasti pusiausvyrą arba grandininis pjūklas gali tapti nevaldomas.
• Atlikdami pjovimo darbus ant šlaito, visada stovėkite virš šakos. Atkreipkite dėmesį į tai, kad pjūklo grandinė neliestų žemės. Po pjovimo palaukite, kol pjūklo grandinė sustos, ir tik tada išimkite gaminį.
• Prieš pereidami iš vienos darbo vietos į kitą, visada iš-junkite gaminio variklj.

10.3.3.1 Kamienas guli ant žemės (6 pav.)

• Pjaunant arba po to pjūklo grandinė neturi liesti žemės ar kito objekto.
• Perpjaukite kamieną iš viršaus iki galo.
• Jei yra galimybė pasukti kamieną, perpjaukite jo 2/3. Tada kamieną apverskite ir perpjaukite likusią jo dalį iš viršaus.

10.3.3.2 Kamienas atremtas viename gale (7 pav.)

• Pirmiausia perpjaukite 1/3 kamieno skersmens iš apačios į viršų (pjovimo juostos viršutine dalimi), kad išvengtumėte skilimų.
• Tada pjaukite iš viršaus į apačią (pjovimo juostos apatine dalimi) pirmojo pjūvio link, kad išvengtumėte įstri-gimo.

10.3.3.3 Kamienas atremtas abiejuose galuose (8 pav.)

• Pirmiausia perpjaukite 1/3 kamieno skersmens iš viršaus į apačią (pjovimo juostos apatine dalimi).
• Tada pjaukite iš apačios j viršų (pjovimo juostos viršutine dalimi), kol pjūviai susidurs.

10.3.3.4 Pjovimas ant ožio (9 pav.)

1. Tvirtai laikykite gaminj abiem rankomis ir pjaudami kreipkite gaminj priešais save.
2. Kai kamienas bus perpjautas, perkelkite gaminj i dešinę nuo kūno. Laikykite kairiają ranką laikykite kiek jmanoma tiesesne. Atkreipkite dėmesį i krentantį kamieną.
3. Atsistokite taip, kad nupjautas kamienas nekeltų pavo- jaus.
4. Saugokite pėdas. Krentantis nupjautas kamienas gali sužaloti.
5. Atkreipkite dėmesį į tai, kad kūnas išlaikytų pusiausvyrą ir kad Jūs stovėtumėte stabiliai.

10.3.4 Šakų pjaustymas (10 pav.)

ISPÈJIMAS

Pavojus susižaloti!

Daug nelaimingų atsitikimų įvyksta pjaustant šakas.

1. Tvirtai laikykite gaminj abiem rankomis ir pjaudami kreipkite gaminj priešais save.
2. Dirbdami nesilenkite per toli i priekj.
3. Niekada nepjaukite šakų stovėdami ant medžio kamieno.
4. Stebėkite atatrankos vietą, kai šakos yra įtemptos.

Šakų pjaustymas – tai šakų ir šakelių pašalinimas nuo medžio.

• Atramines šakeles pašalinkite tik supjaustę pagal ilgj.
• Įtemptos šakos turi būti pjaunamos iš apačios j viršų, kad gaminys nejstrigtų.
• Pjaudami storesnes šakas, naudokite tą pačią technika, kaip ir pjaudami jas pagal ilgj.
• Dirbkite kamieno kairėje ir kuo arčiau gaminio. Jei įmanoma, gaminys savo svoriu turi remtis į kamieną.
• Pakeiskite vieta, kad nupjautumete šakas už kamieno.
• Išsišakojusios šakos nupjaunamos pagal ilgj po vieną.
• Pjaustydami šakas, didesnes, žemyn nukreiptas šakas, kurios laiko medj, iš pradžių palikite. Mažesnes šakas nupjaukite vienu pjūviu.

10.3.5 Medžio kirtimas (11, 12 pav.)

PAVOJUS

Pavojus susižaloti!

Pjovimo ir kirtimo darbus bei su tuo susijusius darbus leidžiama atlikti tik specialiai išmokytiems asmenims.

PAVOJUS

Medžiams kirsti reikia daug patirties. Kirskite medžius tik tuo atveju, jei galite saugiai naudoti gaminj. Jokiu bū- du nenaudokite gaminio, jei jaučiatės nesaugiai.

PAVOJUS

Gyvybei pavojingi sužalojimai!

– Niekada neperpjaukite medžio kamieno iki galo!
– Kirsdami stověkite tik prie kertamo medžio šono!

PAVOJUS

Nekirskite medžio, jei pučia stiprus ar besikeičiantis vėjas, jei gresia turtinė žala arba medis gali atsitrenkti i elektros laidus.

- Atkreipkite dėmesį į tai, kad šalia darbo zonos nebūtų asmenų arba gyvūnų. Saugus atstumas tarp kertamo medžio ir artimiausios darbo vietos turi būti 2 1/2 medžio ilgio.

• Atkreipkite dėmesį į kirtimo kryptį: Naudotojas turi tu-rėti galimybę saugiai judėti šalia nukirsto medžio, kad galėtų lengvai supjaustyti medį ir nupjauti šakas. Svar-bu, kad krintantis medis nejstrigtų kitame medyje. At-kreipkite dėmesį į natūralią kritimo kryptį, kuri priklau-so nuo medžio posvyrio ir kreivumo, vėjo krypties ir šakų skaičiaus.
• Mažus, 15–18 cm skersmens medžius dažniausiai galima nupjauti vienu pjūviu.
• Atlikdami pjovimo darbus ant šlaito, visada stověkite virš šakos. Atkreipkite děmesj į tai, kad pjūklo grandinė neliestų žemės. Po pjovimo palaukite, kol pjūklo grandinė sustos, ir tik tada išimkite gaminį.
• Nuo medžio reikia pašalinti nešvarumus, akmenis, atsilupusią žievę, vinis, kabes ir vielą.

Šakų pjaustymas:

- Pašalinkite žemyn nukarusias šakas, pjaudami virš šakos. Niekada nepjaukite šakų didesniame nei pečių aukštyje.

Evakuacijos zona:

- Pašalinkite brūzgynus aplink medį, kad būtų lengviau atsitraukti. Evakuacijos zona turi būti maždaug 45° už suplanuotos kirtimo krypties.

Medžio jpjovimas:

• Ipjaukite medi ta kryptimi, kuria norite, kad medis kristu.
- Pradèkite nuo apatinio, horizontalaus pjūvio.
- Pjovimo gylis turi būti maždaug 1/3 kamieno skersmens. Taip apsisaugoma nuo pjūklo grandinės arba kreipiamojo bėgelio įstrigimo darant antraja įpjovą.
- Dabar padarykite jstrižinį pjūvj maždaug 45° pjovimo kampu iš viršaus, kuris tiksliai atitiktų apatinį pjūvj.

! PAVOJUS

Niekada neikite priešais jpjautą medį.

Kirtimo pjūvis:

• Kirtimo pjūvj atlikite iš kitos kamieno pusės, stovėdami medžio kamieno kairėje ir pjaudami traukdami pjūklo grandinę.
• Kirtimo pjūvis turi eiti horizontaliai bent 5 cm virš horizontalios įpjovos.
• Jis turėtų būti tokio gylio, kad atstumas iki jpjovos pjo-vimo linijos būtų bent 1/10 kamieno skersmens.
• Neperpjauta kamieno dalis vadinama pertvara (kirtimo juostele). Pertvara neleis, kad medis suktusi ir nukristu klaidinga kryptimi. Neperpjaukite pertvaros.
• Priartėjus kirtimo pjūviui prie pertvaros, medis turėtų pradėti kristi.
• Kai pasirodys, kad medis galimai krenta ne norima kryptimi arba linksta atgal ir stringa pjūklo grandinė, nutraukite kirtimo pjūvj ir pjūviui atidaryti bei medžiui perkelti j norimą kritimo liniją naudokite medinius, plastikinius arba aliuminius pleištus.
• Jei kamieno skersmuo yra didesnis nei pjovimo juostos ilgis, padarykite du pjūvius.
• Atlikus kirtimo pjūvj, medis krenta pats arba padedamas kirtimo pleišto ar laužtuvo.

PAVOJUS

Kai tik medis pradeda kristi, ištraukite gaminj iš pjūvio, išjunkite variklj, nuleiskite gaminj ir palikite darbo vietą per atsitraukimo kelią. Atkreipkite dėmesį j krentančias šakas ir neužkliūkite.

10.3.6 |strigusio grandininio pjūklo atlaisvinimas

Jei grandininis pjūklas užstringa pjovimo metu, atlikite šiuos veiksmus:

1. Išjunkite grandininį pjūklą ir pritvirtinkite prie medžio kamieno vidinės pusės (t. y. prie medžio kamieno) arba pritvirtinkite prie atskiros įrankio virvės.
2. Ištraukite grandininį pjūklą iš įrantos, tuo metu pakeldami šaką tiek, kiek reikia.
3. Jei reikia, naudokite rankinį pjūkla arba antrą grandini-nį pjūkla, kad įstrigęs grandininis pjūklas būtų atlais-vintas, tuo tarpu aplink įstrigusį grandininį pjūkla atliki-te min. 30 cm pjūvj.

Grandininiu pjūklu pjūviai, skirti grandininiam pjūklui at- laisvinti, visada turi būti atliekami išorėje (šakų galų link), kad grandininis pjūklas nebūtų paimtas su nupjautomis dalimis ir dar labiau neapsunkintų situacijos.

10.4 Po naudojimo

• Prieš padėdami gaminį, visada jį išjunkite ir palau-kite, kol gaminys sustos.
• Išimkite akumuliatorių.
• Uždėkite pjovimo juostos ir grandinės apsaugą ant pjovimo juostos.
• Aktyvinkite grandinės stabdį.
• Palaukite, kol gaminys atvès.

11 Valymas

⚠️ ISPĖJIMAS

Šioje naudojimo instrukcijoje neaprašytus remonto ir techninės priežiūros darbus paveskite atlikti tik specializuotoms dirbtuvėms. Naudokite tik originalias atsargines dalis.

Kyla nelaimingų atsitikimų pavojus! Techni- nės priežiūros ir valymo darbus iš esmės atli- kite išėmę akumuliatorių.

Kyla pavojus susižaloti! Prieš atlikdami bet kokius techninės priežiūros ir valymo darbus, leiskite gaminiui atvėsti. Variklio elementai yra įkaitę.

Kyla pavojus susižaloti ir nudegti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

– Išimkite akumuliatorių.
- Palaukite, kol gaminys atvės.
– Išimkite įstatoma įrankį.

ISPÉJIMAS

Pavojus susižaloti naudojant pjūklo grandinę arba pjovimo juostą!

– Mūvėkite pjūviams atsparias pirštines.

1. Rekomenduojame gaminj išvalyti iš karto po kiekvieno naudojimo.
2. Pjūklo grandinei valyti naudokite šepetuką arba rankinę šluotą, o ne skysčius.
3. Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.
4. Jei reikia, nuvalykite rankenas drėgna, muiluotame vandenyje išplauta šluoste.
5. Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būty kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste* arba išpūskite suslėgtuoju* oru. Rekomenduojame gaminį išvalyti iš karto po kiekvieno naudojimo.
6. Vėdinimo angos visada turi būti neuždengtos.
7. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines gaminio dalis. Atkreipkite dėmesį i tai, kad i gaminio vidu nepatektu vandens.
8. Išvalykite pjovimo juostos griovelj šepetuku arba suslėqtuoju oru.
9. Išvalykite žvaigždute ir spyruoklinj jtempiklj.

12 Techninė priežiūra

Nuorodos:

Kruopščiai atlikite gaminio techninę priežiūrą. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas gaminio veikimas. Prieš naudodami gaminį, pažeistas dalis patikėkite suremontuoti.

Pastatykite gaminj ant lygaus, tiesaus paviršiaus.

12.1 Žvaigždutės (17) tikrinimas (2 pav.)

1. Sukite grandinės įtempimo ratuką (9) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį ir nuim-tumėte žvaigždutės uždangalą (10)
2. Nuimkite pjovimo juostą (8) ir pjūklo grandinę (7).
3. Patikrinkite jsidirbimo žymes ant žvaigždutės (17) šablonu (j komplektaciją nejeina).
4. Jei jsidirbimo žymės yra gilesnės nei a=0,5 mm, ne- naudokite gaminio ir kreipkitės į specializuotą pardavėją. Žvaigždutę (17) reikia pakeisti.

12.2 Pjovimo juostos (8) tikrinimas (2 pav.)

1. Sukite grandinės įtempimo ratuką (9) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį ir nuim-tumėte žvaigždutės uždangalą (10).
2. Nuimkite pjovimo juosta (8) ir pjūklo grandine (7).

3. Išmatuokite pjovimo juostos (8) griovelio gylj pjovimo šablono matavimo liniuote (i komplektacija nejeina).

4. Pjovimo juostą (8) reikia pakeisti, jei yra bet kuris iš šių atvejų:

– pjovimo juosta pažeista,
- išmatuotas griovelio gylis yra mažesnis už mažiausiaji pjovimo juostos griovelio gyli (4 mm).
– pjovimo juostos griovelis yra susiaurėjęs arba paplatėjęs.

12.3 Pjovimo juostos (8) keitimas (2 pav.)

1. Sukite grandinės įtempimo ratuką (9) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį ir nuim-tumėte žvaigždutės uždangala (10).
2. Nuimkite pjovimo juostą (8) ir pjūklo grandinę (7). Išmontuodami laikykite pjovimo juostą (8) pakreiptą j viršų maždaug 45 laipsnių kampu, kad būty lengviau išimti pjūklo grandinę (7) iš pjovimo juostos (8) griovelio.
3. Pakeiskite pjovimo juosta (8) ir sumontuokite pjovimo juosta (8) ir piūklo grandine (7), kaip aprašyta ties 8.1.

12.4 Pjūklo grandinės (7) keitimas ir įsidirbimas (2 pav.)

PAVOJUS

Pjūklo grandinei nutrūkus arba nušokus, gali-ma sunkiai susižaloti!

- Niekada netvirtinkite naujos pjūklo grandinės prie susidėvėjusio mažojo grandinės krumpliaračio arba prie pažeisto ar susidėvėjusio kreipiamojo bėgelio Pjūklo grandinė gali nušokti arba nutrūkti.

• Naudokite tik šiam gaminiui skirtas pjūklo grandines ir pjovimo juostas.

• Prieš keisdami pjūklo grandinę, išvalykite grandininio pjūklo pjovimo juostos griovelj, nes dėl nešvarumų pjūklo grandinė gali iššokti iš bėgelio. Nuosėdos taip pat gali sugerti grandinių alyvą. Rezultatas būtų toks, kad grandinės alyva nepasiektų apatinės bėgelio pusės arba pasiektų tik nedidelis jos kiekis ir būtų mažiau sutepta.

• Sukite grandinės įtempimo ratuką (9) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį ir nuim-tumėte žvaigždutės uždangalą (10).

• Nuimkite pjovimo juostą (8) ir pjūklo grandinę (7).
• Ištieskite pjūklo grandinę (7) į kilpą taip, kad pjovimo briaunos būtų išdėstytos pagal laikrodžio rodyklę. Norėdami išlygiuoti pjūklo grandinę (7), orientuokitės pagal piktogramas (rodykles) ant pjūklo grandinės (7) arba virš kreipiamojo piršto (19).
• Jkiškite pjūklo grandine (7) j pjovimo juostos (8) griovelj.
• Uždėkite pjovimo juostą (8) ant kreipiamojo piršto (19) ir skečiamojo piršto (18). Abu kreipiamieji pirštai (19) ir skečiamasis pirštas (18) turi būti pjovimo juostos (8) pailgoje skylėje.
• Kreipkite pjūklo grandinę (7) aplink žvaigždutę (17) ir patikrinkite pjūklo grandinės (7) išlygiavima.
• Vél uždėkite žvaigždutės uždangalą (10). Įsitikinkite, kad žvaigždutės uždangalas (10) yra kor- puso griovelyje.

• Ranka prisukite grandinės įtempimo ratuką (9) pagal laikrodžio rodykle.

• Dar kartą patikrinkite pjūklo grandinės (7) padėtį ir įtempkite pjūklo grandinę (7), kaip aprašyta ties 8.2.

Nuoroda:

Naudojant naują pjūklo grandinę, po kurio laiko įtempimas sumažėja. Todėl pjūklo grandinę turite iš naujo įtempti po pirmųjų 5 pjovimų arba vėliausiai po 10 minučių po pjovimo.

12.5 Pjūklo grandinės (7) galandimas

ISPÈJIMAS

Dėl netinkamai pagaląstos pjūklo grandinės padidėja nelaimingų atsitikimų pavojus!

Galandimo metu nukrypimai nuo pjovimo briaunos geometrijos matmenų didina gaminio atatrankos pavojų.

– Pjūklo grandinę paveskite pagaląsti specialistui.

Pjūklo grandinę galima pagaląsti įgaliotose specializuoto-se dirbtuvėse. Nemėginkite patys galąsti pjūklo grandi-nės, jei neturite tinkamų įrankių ir patirties.

ATSARGIAI

Grandinei pagaląsti reikalingi specialūs įrankiai, užtikrinantys, kad pjovimo įrankiai būtu pagaląsti tinkamu kampu ir gyliu.

Po galandimo visos pjovimo grandys turi būti vienodo pločio ir ilgio.

Nuorodos:

Aštri pjūklo grandinė užtikrina optimalų pjovimo efektyvuma. Ji be vargo pjausto medieną ir lieka didelės, ilgos pjuvenos.

Pjūklo grandinė yra atšipusi, jei pjovimo įrangą reikia stumti per medieną, o pjuvenos yra labai mažos. Kai pjūklo grandinė labai atšipusi, krenta ne pjuvenos, o tik medžio dulkės.

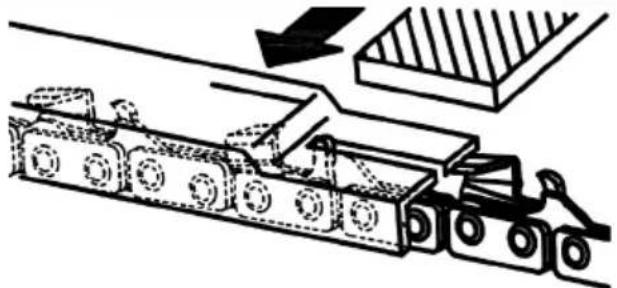

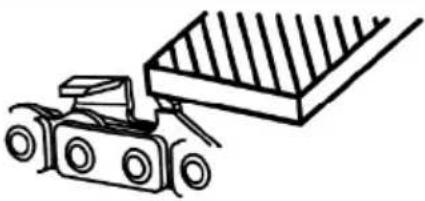

12.5.1 Grandininio pjūklo galandimo instrukcija

Pjūklo grandinės ti-pas	Dildės skersmuo	Viršutinis kampas Apatinis kampas Viršutinis posvyrio kampas (55°)			Standartinis gylio matmuo
		Įtvirtinimo sukimosi kampas	Įtvirtinimo posvyrio kampas	Šoninis kampas
21PBX apie 4,8 mm 30°		10°	85°	0,64 mm
Gylio ribotuvas				Dildė

13 Laikymas ir transportavimas

Laikykite gaminj ir jo priedus tamsioje, sausoje ir nuo šalčio apsaugotoje bei vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 °C iki 30 °C. Laikykite gaminj originalioje pakuotėje. Uždenkite gaminj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.

- Uždėkite grandinės apsaugą transportuodami ir laikydami.

13.1 Pasiruošimas laikyti

1. Sumontuokite grandinės apsaugą.
2. Išimkite akumuliatorių.
3. Visiškai ištuštinkite gaminj.
4. Išvalykite ir patikrinkite, ar gaminys nepažeistas.

13.2 Transportavimas

ISPÈJIMAS

Pavojus susižaloti!

Prieš atlikdami bet kokius darbus prie elektrinio įrankio (pvz., techninės priežiūros, įrankių keitimo ir kt.) bei transportuodami ir laikydami, išimkite akumuliatorių iš elektrinio įrankio. Netikėtai aktyvinus jj./išj. jungiklį, kyla pavojus susižaloti.

• Gaminj galima transportuoti tik naudojant tam skirtą rankeną.
• Apsaugokite gamini, kad jis neslystų ir nevirstų.

14 Remontas ir atsarginių dalių užsakymas

Atkreipkite dėmesį j tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

DÉMESIO

pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba įgaliotajį specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

14.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:

• Modelio pavadinimas
- Prekès kodas
- Specifikaciju lentelės duomenys

Atsarginės dalys / priedai

Akumuliatorius SBP2.0, gam. Nr.: 7909201708

Akumuliatorius SBP4.0, gam. Nr.: 7909201709

|kroviklis SBC2.4A, gam. Nr.: 7909201710

|kroviklis SBC4.5A, gam. Nr.: 7909201711

|kroviklis SDBC2.4A, gam. Nr.: 7909201712

|kroviklis SDBC4.5A, gam. Nr.: 7909201713

StarterKit SBSK2.0, gam. Nr.: 7909201720

StarterKit SBSK4.0, gam. Nr.: 7909201721

14.2 Leidžiamos pjovimo sąrankos

Kreipiamieji bėgeliai:
AP14-53-507P Kangxin: 791	0300703
Pjūklo grandinės:
3/8LP-53 Kangxin: 7910300	706

15 Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduo-dant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Bateriju įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

- viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

- elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

- Dél kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

Nuorodos del ličio jonų akumuliatorių

Prieš utilizuodami jrenginj, išmontuokite akumuliatorių!

• Nemeskite akumuliatoriaus j buitines atliekas, ugnj (sprogimo pavojus) arba vandenj. Pažeisti akumuliatoriai, iš jų pasklidus nuodingiems garams arba skysčiams, gali pakenkti aplinkai ir Jūsų sveikatai.

• Pažeisti arba išeikvoti akumuliatoriai perdirbami pagal 2023/1542/EB direktyvą.

• Pristatykite jrenginj ir jkroviklj j perdirbimo punkta. Naudojamas plastikines ir metalines dalis galima surūšiuoti ir taip pristatyti pakartotiniam naudojimui.

• Utilizuokite akumuliatorius iškrautus. Norint apsaugoti nuo trumpojo jungimo, polius rekomenduojame užklijuoti lipnia juosta. Neatidarinėkite akumuliatoriaus.

- Utilizuokite akumuliatorius pagal vietos reikalavimus. Pristatykite akumuliatorius j senų akumuliatorių surinkimo vietą, kur jie pristatomi pakartotiniam naudojimui tausojant aplinką. Tuo tikslu kreipkitės j vietinę atliekų utilizavimo jmone.

16 Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Gaminys nepasileidžia. Per silpna	akumuliatoriaus galia. Įkraukite akumuliatorių.
	Blogai įdėtas akumuliatorius. Įstum	kite akumuliatorių į akumuliatoriaus laikiklį.Akumuliatorius girdimai užsifiksuoja.
	Sugedęs įj./išį. jungiklis. Kreipkitės	į mūsų klientų aptarnavimo tarnybą.
	Sugedo variklis.
Bloga pjovimo galia. Netinkamai śumontuota pjūklo grandinė.		Tinkamai sumontuokite pjūklo grandinę.
		Pjūklo grandinė yra atšipusi. Pjūklo	grandinę paveskite pagaląsti specialistui arba ją pakeiskite.
		Nepakankamas grandinės įtempis.	Patikrinkite pjūklo grandinę. Jei reikia, įtempkite pjūklo grandinę.
Gaminys sunkiai veikia / pjūklo grandinė nušoka.		Nepakankamas grandinės įtempis.	Patikrinkite pjūklo grandinę. Jei reikia, įtempkite pjūklo grandinę.
Grandinė įkaista, pjaunant atsi- randa dūmų, pakinta bėgelio spalva.		Per mažai pjūklų grandinių alyvos.	Patikrinkite automatinę alyvos sistemą. Jei reikia, įpilkite pjūklų grandinių alyvos.
Nejprasta vibracija		Atsilaisvino kreipiamasis bėgelis.	Patikrinkite kreipiamajį bėgelį, ar jis gerai pritvirtintas.

17 Garantinės sąlygos – „Scheppach“ 20 V IXES serija

Peržiūros data 2024-04-25

Gerbiami klientai,

mūsų gaminiams taikoma griežta kokybės kontrolė. Tačiau, jei nepaisant to, gaminys blogai veiktų, mes dėl to labai apgailestautumėme ir prašytume kreiptis į mūsų techninės priežiūros tarnybą žemiau nurodytu adresu. Su mumis taip pat galite susisiekti telefonu techninės priežiūros tarnybos iškvietimo numeriu. Toliau pateikta informacija skirta padėti Jums be problemų išnagrinėti ir patenkinti pretenziją žalos atveju.

Norint pareikšti garantines pretenzijas, galioja:

1. Šios garantinės sąlygos reglamentuoja mūsų papildomas gamintojo garantijos paslaugas naujų gaminių pirkėjams (privatiems galutiniams naudotojams). Jūsų įstatymais numatytos teisės reikšti garantines pretenzijas ši garantija neliečia. Už tai atsako pardavėjas, iš kurio įsigijote gamini.

2. Gamintojo garantija apima Jūsų įsigyto naujo gaminio defektus, atsiradusius dėl medžiagų ar gamybos broko. Jei garantiniu laikotarpiu atsiranda medžiagų ar gamybos broko, gamintojas, kaip garantas, pagal šią garantiją savo nuožiūra suteikia vieną iš šių paslaugų:

3. nemokamas prekių remontas,

4. nemokamas prekių keitimas į lygiavertę prekę (pri-reikus taip pat keičiamos į kitą modelį, jei originalios prekės nebėra).

Pakeisti gaminiai arba dalys tampa mūsų nuosavybe. Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba profesiniams tikslams. Todėl garantinis atvejis negalioja, jei gaminys garantiniu laikotarpiu buvo naudojamas komercinėje, amatų ar pramoninėje veikloje arba buvo veikiamas lygiavertės apkrovos.

3. Mūsų garantinės paslaugos netaikomos:

• gaminio pažeidimams, atsiradusiems dėl montavimo instrukcijų nesilaikymo, netinkamo montavimo, naudojimo instrukcijų nesilaikymo (pvz., prijungimo prie netinkamos elektros tinklo įtampos ar elektros srovės tipo) arba techninės priežiūros ir saugos taisyklių ar dėl gaminio naudojimo netinkamomis aplinkos sąlygomis, taip pat dėl netinkamos priežiūros ir techninės priežiūros;
• gaminio pažeidimams, atsiradusiems dėl netinkamo naudojimo ar naudojimo ne pagal paskirtį (pvz., perkraunant gaminį arba naudojant nepatvirtintus įrankius ar priedus), pašalinių daiktų pateki-mo į gaminį (pvz., smėlio, akmenukų ar dulkių), transportavimo pažeidimų, jėgos panaudojimo ar išorinio poveikio (pvz., pažeidimų numetus);
• gaminio ar jo dalių pažeidimams dėl normalaus, įprasto (eksploatacinio) ar kitokio natūralaus susiđėvėjimo, taip pat greitai susidėvinčių dalių pažeidimams ir (arba) nusidėvėjimui;

• gaminio defektams, atsiradusiems naudojant priedus, papildomas ar atsargines dalis, kurios néra originalios arba naudojamos ne pagal paskirtj;
  – gaminiams, kurie buvo keičiami ar modifikuojami;

• nedideliems nukrypimams nuo nustatytuju savybiu, kurie yra nereikšmingi gaminio vertei ir tinkamumui naudoti;
  – gaminiams, kurie buvo remontuojami savavališkai arba nejgaliotų trečiųjų asmenų;

• jei trūksta gaminio ženklinimo arba identifikavimo informacijos (mašinos lipduko) arba jis / ji nejskaitomas (-a);
  – gaminiams, kurie yra labai nešvarūs ir kuriuos techninės priežiūros personalas atmeta.
  – Pretenzijos dėl žalos atlyginimo ir pasekminei žalai šios garantinės paslaugos netaikomos.

• Garantijos trukmė yra 5 metai (baterijoms / akumuliatoriams – 12 mėnesių) ir pradedama skaičiuoti nuo gaminio pirkimo datos. Lemiamą reikšmę turi pirkimo kvito originalo data. Garantines pretenzijas reikia pareikšti iš karto apie jas sužinojus. Pasibaigus garantiniam laikotarpiui, garantinės pretenzijos nepriimamos. Dėl gaminio remonto arba pakeitimo nei pailgėja garantinis laikotarpis, nei dėl atliktų tokių paslaugų šiam gaminiui arba galimai įmontuotoms atsarginėms dalims įsigalioja naujas garantinis laikotarpis. Tai taip pat galioja ir teikiant paslaugas vietoje. Būtina sąlyga reikalavimui pagal garantiją pareikšti yra ta, kad gamintojui, kaip garantui, būtų suteikta galimybė išnagrinėti garantijos atvejį, gamintojo prašymu atsiunčiant prekes. Būtina pasirūpinti, kad transportuojant būtų išvengta pažeidimų, naudojant tinkamą pakuotę. Atitinkamą išvalytą gaminį kartu su pirkimo kvito, kuriame turi būti nurodyta pirkimo data ir gaminio pavadinimas, kopija reikia pateikti arba išsiųsti klientų aptarnavimo tarnybai. Jei gaminys atsiunčiamas ne visas, ne visos pristatytos apimties, keičiant gaminį arba gražinant pinigus, trūkstamų priedų vertė bus įskaityta / išskaičiuota. Iš dalies arba visiškai išardyti gaminiai negali būti pripažįstami garantiniu atveju. Nepagrįstos pretenzijos atveju arba pasibaigus garantiniam laikotarpiui pirkėjas paprastai padengia transportavimo išlaidas ir transportavimo riziką. Apie garantinį atvejį iš anksto praneškite techninės priežiūros skyriui (žr. toliau). Paprastai susitariama, kad sugedęs gaminys su trumpu gedimo aprašymu bus siunčiamas organizuotai gražinant arba – taisant ne garantiniu laikotarpiu – pakankamai apmokėjus, laikantis atitinkamos pakuotės ir siuntimo nurodymų, toliau nurodytu techninės priežiūros skyriaus adresu. Atkreipkite dėmesį į tai, kad saugumo sumetimais gražinant gaminį (priklausomai nuo modelio) jame nebūtų jokių eksploatacinių medžiagų. Mūsų techninės priežiūros centrui siunčiamas gaminys turi būti supakuotas taip, kad transportuojant būtų išvengta gaminio, dėl kurio reiškiamos pretenzijos, pažeidimų. Suremontavę / pakeitę gaminį Jums išsiųsime nemokamai. Jei gaminių negalima suremontuoti ar pakeisti, mūsų nuožiūra gali būti gražinta piniginė suma, neviršijanti sugedusio gaminio pirkimo kainos, atsižvelgiant į bet kokius nusidėvėjimo ir susidėvėjimo atskaitymus. Šios garantinės paslaugios galioja tik pirminiam privačiam pirkėjui ir nėra perleidžiamos ar perduodamos.

• Garantijos pratęsimas iki 10 metu: „Scheppach“ siūlo papildomą 5 metu garantija „Scheppach“ 20 V serijos gaminiams. Taigi, šiems gaminiams suteikiama 10 metu garantija. Tai netaikoma baterijoms / akumuliatoriams, įkrovikliams ir priedams. Šiuo garantijos pratęsimu galite pasinaudoti „Scheppach“ gaminį iš šio asortimento užregistravę internete adresu https://garantie.scheppach.com ne vėliau kaip per 30 dienų nuo jsigijimo dienos. Sėkmingai užsiregistravę internetu, gausite su preke susijusios garantijos pratęsimo patvirtinimą.

• Norėdami pateikti garantinį reikalavimą, kreipkitės j mūsu techninės priežiūros centra.

Pageidautina, kad naudotumėte mūsų formą, esančią mūsų pagrindiniame puslapyje: https://www.scheppach.com/de/service

Nesiųskite mums jokių gaminių, prieš tai nesusi-siekę su mūsų techninės priežiūros centru ir neuž-siregistravę jame.

Norint pasinaudoti šiomis garantijomis, būtina iš pradžių susisiekti su mūsų techninės priežiūros centru. Garantines pretenzijas reikia pateikti iki garantinio laikotarpio pabaigos per 14 dienų nuo defekto nustatymo. Šiuo tikslu būtina pateikti pirkimo kvito originalą ir, jei taikoma, su preke susijusios garantijos pratęsimo patvirtinimą.

1. Nagrinėjimo laikas - Paprastai skundus išnagrinėja-me per 14 dienų nuo jų gavimo mūsų techninės prie-žiūros centre. Jei išimtiniais atvejais nurodytas duo-menų tvarkymo laikas viršijamas, apie tai informuosi-me laiku.
2. Greitai susidėvinčioms dalims garantija netaikoma! - Greitai susidėvinčios dalys yra: a) pristatytos, pritvirtintos ir (arba) sumontuotos baterijos / akumuliatoriai ir b) visos nuo modelio priklausančios greitai susidėvinčios dalys (įskaitant diržus, pjūklo geležtes, įstatomus įrankius, šlifavimo diskus, filtrus, anglinius šepetėlius ir kt., žr. naudojimo instrukciją). Garantija netaikoma baterijoms arba akumuliatoriams, kurie yra labai išsikrovę arba kurių korpusas ir (arba) poliai yra pažeisti.
3. Išlaidų sąmata - Gaminius, kuriems garantija netaikoma arba jau nebetaikoma, remontuojame už papildomą mokestį. Mūsų techninės priežiūros centrui paprašius, galite atsiųsti sugedusius gaminius, kad būtų įvertinta jų kaina, ir, prireikus techninės priežiūros centrui pateikti raštišką sutikimą (paštu, el. paštu) dėl remonto. Be remonto patvirtinimo toliau nebus apdorojama.

Garantinės sąlygos galioja tik pretenzijos pateikimo metu galiojančios versijos ir prireikus jas galima rasti mūsų pagrindiniame puslapyje (www.scheppach.com). Vertimo atveju pirmenybė visada teikiama vokiškajai versijai.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Vokietija)

Telefonas: [phone] · El. paštas: [e-mail] · Interneto svetainė: https://www.scheppach.com

Pasiliekame teisę bet kuriuo metu keisti šias garantines sąlygas be išankstinio įspėjimo.

18 EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Gamintojas:

Scheppach GmbH

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir standartus.

Prekės ženklas: SCHEPPACH

Gaminio Akumuliatorinis grandininis

pavadinimas: pjūklas -

BC-CS355Duo-X

Gam. Nr. 5910309900

ES direktyvos:

2014/30/ES, 2006/42/EB, 2000/14/EB_2005/88/EB, 2011/65/ES*

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES del tam tikru pavojingų medžiagų naudojimo elektros ir elektroninėje jrangoje apribojimo reikalavimus.

2006/42/EB - IV priedas

Notifikuotoji jstaiga: TÜV SÜD Product Service GmbH

Zertifizierstelle,

Ridlerstraße 65,

80339 München, Vokietija

Numeris: 0123

Sertifikato numeris: M6A 011284 0420 Rev. 00

2000/14/EB\_2005/88/EB – priedas: V

Garantuotas garso

galios lygis ( L_WA ): 108 dB

Išmatuotas garso

galios lygis (LWA): 104,8 dB

Taikyti standartai:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Už dokumentaciją atsakingas asmuo:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
