KULLANIM KILAVUZU Contour Cordless 24V FLYMO

Kullanmadan önce okuyunuz ve ileride başvurmak üzere saklayınız.

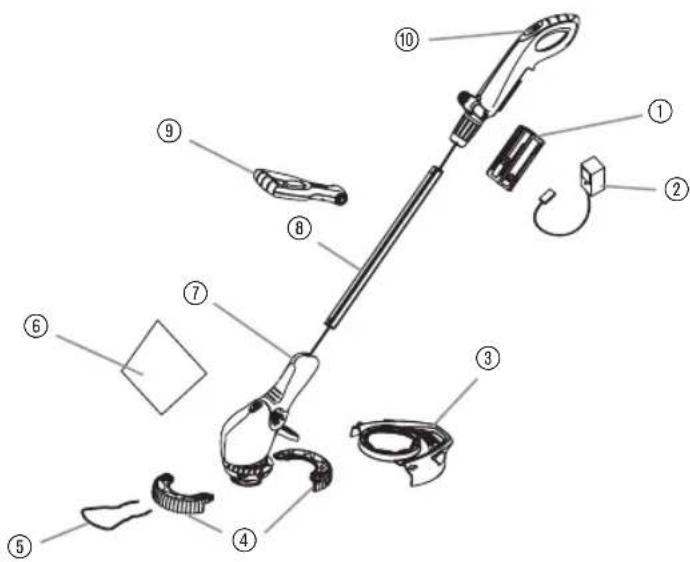

1. Batarya Takımı
2. Batarya Şarj Cihazı
3. Koruyucu
4. Tekerlek
5. Bitki Koruyucu
6. Kullanım Kitapçığı
7. Alt Saft
8. Üst Saft
9. Sabit Sap
10. Güvenlik Kilidi Anahtan

TR Ayrıntılı bilgi veya onarımlar için, yerel satıcınızla temas kurunuz.

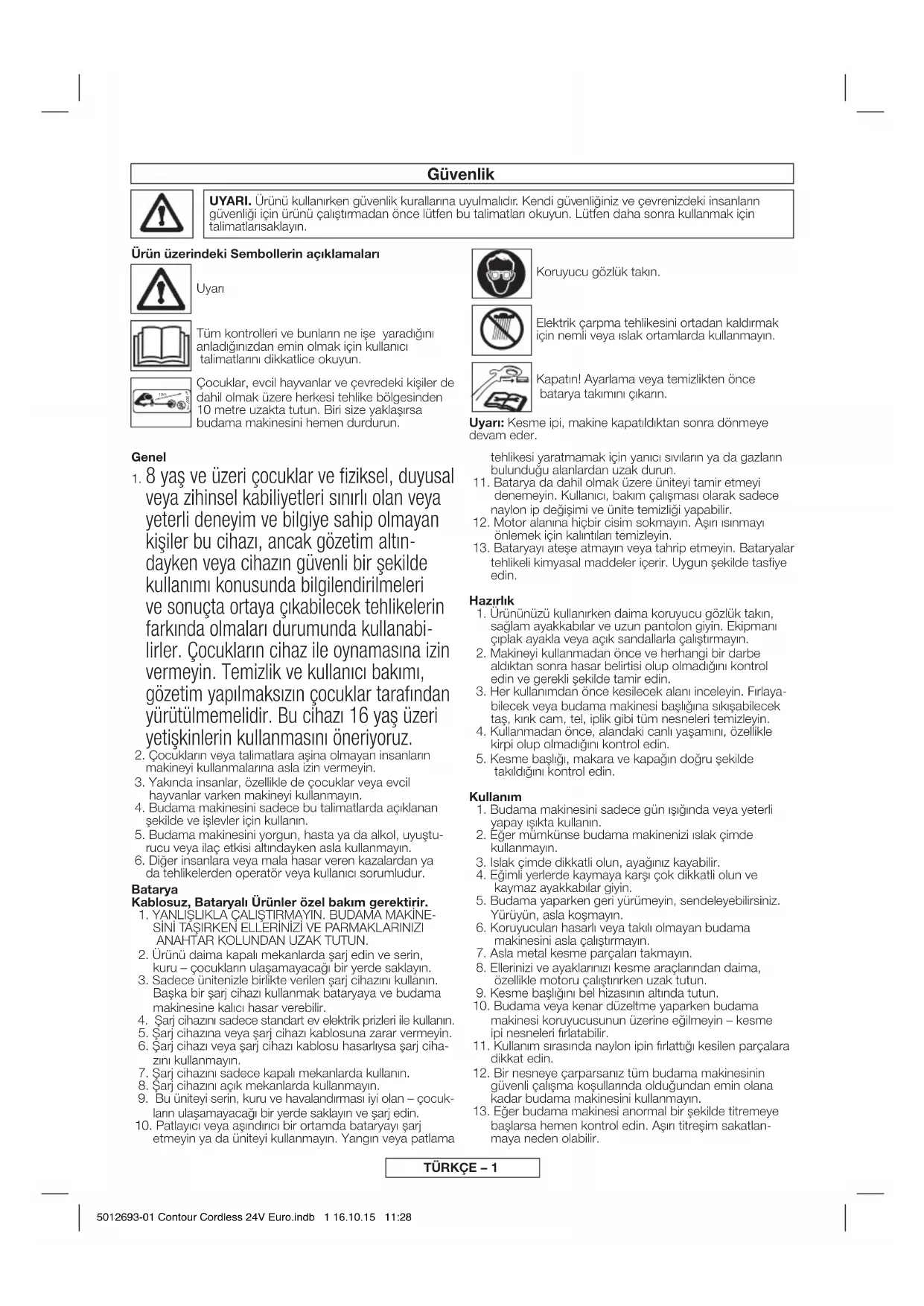

UYARI. Ürünü kullanırken güvenlik kurallarına uyulmalıdır. Kendi güvenliğiniz ve çevrenizdeki insanların güvenliği için ürünü çalıştırmadan önce lütfen bu talimatları okuyun. Lütfen daha sonra kullanmak için talimatlarısaklayın.

Ürün üzerindeki Sembollerin açıklamaları

Uyarı

Tüm kontrolleri ve bunların ne işe yaradığını anladığınızdan emin olmak için kullanıcı talimatlarını dikkatlice okuyun.

Çocuklar, evcil hayvanlar ve çevredeki kişiler de dahil olmak üzere herkesi tehlike bölgesinde 10 metre uzakta tutun. Biri size yaklaşırsa budama makinesini hemen durdurun.

Genel

1. 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu cihazı, ancak gözetim altındayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehlikelerin farkında olmaları durumunda kullanabilirler. Çocukların cihaz ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu cihazı 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

2. Çocukların veya talimatlara aşına olmayan insanların makineyi kullanmalarına asla izin vermeyin.

3. Yakında insanlar, özellikle de çocuklar veya evcil hayvanlar varken makineyi kullanmayın.
4. Budama makinesini sadece bu talimatlarda açıklanan şekilde ve işlevler için kullanın.
5. Budama makinesini yorgun, hasta ya da alkol, uyuşturucu veya ilaç etkisi altındayken asla kullanmayın.
6. Diğer insanlara veya mala hasar veren kazalardan ya da tehlikelerden operatör veya kullanıcı sorumludur.

Batarya

Kablosuz, Bataryalı Ürünler özel bakım gerektirir.

1. YANLIŞLIKLA ÇALIŞTIRMAYIN. BUDAMA MAKINE- SİNİ TAŞIRKEN ELLERİNİZİ VE PARMAKLARINIZI ANAHTAR KOLUNDAN UZAK TUTUN.
2. Ürünü daima kapalı mekanlarda şarj edin ve serin, kuru – çocukların ulaşamayacağı bir yerde saklayın.
3. Sadece ünitenizle birlikte verilen şarj cihazını kullanın. Başka bir şarj cihazı kullanmak bataryaya ve budama makinesine kalıcı hasar verebilir.
4. Şarj cihazını sadece standart ev elektrik prizleri ile kullanın.
5. Şarj cihazına veya şarj cihazı kablosuna zarar vermeyin.
6. Şarj cihazı veya şarj cihazı kablosu hasarlıysa şarj cihazını kullanmayın.
7. Şarj cihazını sadece kapalı mekanlarda kullanın.
8. Şarj cihazını açık mekanlarda kullanmayın.
9. Bu üniteyi serin, kuru ve havalandırması iyi olan – çocukların ulaşamayacağı bir yerde saklayın ve şari edin.
10. Patlayıcı veya aşındırıcı bir ortamda bataryayı şarjetmeyin ya da üniteyi kullanmayın. Yangın veya patlama

Koruyucu gözlük takın.

Elektrik çarpma tehlikesini ortadan kaldırmak için nemli veya ıslak ortamlarda kullanmayın.

Kapatın! Ayarlama veya temizlikten önce batarya takımını çıkarın.

Uyarı: Kesme ipi, makine kapatıldıktan sonra dönmeye devam eder.

tehlikesi yaratmamak için yanıcı sıvıların ya da gazların bulunduğu alanlardan uzak durun.

1. Batarya da dahil olmak üzere üniteyi tamir etmeyi denemeyin. Kullanıcı, bakım çalışması olarak sadece naylon ip değişimi ve ünite temizliği yapabilir.
2. Motor alanına hiçbir cisim sokmayın. Aşırı isınmayı önlemek için kalıntıları temizleyin.
3. Bataryayı ateşe atmayın veya tahrip etmeyin. Bataryalar tehlikeli kimyasal maddeler içerir. Uygun şekilde tasfiye edin.

Hazırlık

1. Ürününüzü kullanırken daima koruyucu gözlük takın, sağlam ayakkabılar ve uzun pantolon giyin. Ekipmanı çıplak ayakla veya açık sandallarla çalıştırmayın.
2. Makineyi kullanmadan önce ve herhangi bir darbe aldıktan sonra hasar belirtisi olup olmadığını kontrol edin ve gerekli şekilde tamir edin.
3. Her kullanımdan önce kesilecek alanı inceleyin. Fırlayabilecek veya budama makinesi başlığına sıkışabilecek taş, kırık cam, tel, iplik gibi tüm nesneleri temizleyin.
4. Kullanmadan önce, alandaki canlı yaşamını, özellikle kirpi olup olmadığını kontrol edin.
5. Kesme başlığı, makara ve kapağın doğru şekilde takıldığını kontrol edin.

Kullanım

1. Budama makinesini sadece gün ışığında veya yeterli yapay ışıkta kullanın.
2. Eğer mümkünse budama makinenizi ıslak çimde kullanmayın.
3. Islak çimde dikkatli olun, ayağınız kayabilir.
4. Eğimli yerlerde kaymaya karşı çok dikkatli olun ve kaymaz ayakkabılar giyin.
5. Budama yaparken geri yürümeyin, sendeleyebilirsiniz. Yürüyün, asla koşmayın.
6. Koruyucuları hasarlı veya takılı olmayan budama makinesini asla çalıştırmayın.
7. Asla metal kesme parçaları takmayın.
8. Ellerinizi ve ayaklarını kesme araçlarından daima, özellikle motoru çalıştırırken uzak tutun.
9. Kesme başlığını bel hizasının altında tutun.
10. Budama veya kenar düzeltme yaparken budama makinesi koruyucusunun üzerine eğilmeyin – kesme ipi nesneleri fırlatabilir.
11. Kullanım sırasında naylon ipin fırlattığı kesilen parçalara dikkat edin.
12. Bir nesneye çarparsanız tüm budama makinesinin güvenli çalışma koşullarında olduğundan emin olana kadar budama makinesini kullanmayın.
13. Eğer budama makinesi anormal bir şekilde titremeye başlarsa hemen kontrol edin. Aşırı titreşim sakatlan-maya neden olabilir.

TÜRKÇE - 1

Bakım ve saklama

1. Budama makinesinin güvenli çalışma koşullarında olduğundan emin olmak için tüm somunları, civataları ve vidaları sıkılı vaziyette tutun.
2. Aşınmış veya hasarlı parçaları güvenlik için değiştirin.
3. Sadece bu ürün için belirtilen yedek kesme ipini kullanın.
4. Sadece Husqvarna UK Ltd tarafından tavsiye edilen yedek parçaları ve aksesuarları kullanın.

5. Kesme ipi üzerindeki tüm bakım çalışmalarından sonra ürünü, çalıştırmadan önce daima normal çalışma konumunagetirin.

6. Yaralanma riskini ortadan kaldırmak için parmaklarını ve ellerinizi, koruyucunun ön tarafından ip kesiciden uzak tutun.

7. Üniteyi kuru bir bezle temizleyin. Üniteyi temizlemek için asla metal nesneler kullanmayın.
8. Budama makinesini düzenli olarak inceleyin ve bakımdan geçirin. Tüm tamiratlar yetkili bir tamirci tarafından yapılmalıdır.
9. Ürünü serin, kuru ve çocukların ulaşamayacağı bir yerde saklayın. Ürünü açık mekanlarda saklamayın.
10. Saklamadan önce ürünün en az 30 dakika soğumasını bekleyin.

Batarya Takımı

Batarya Takımı Bakımı

1. Eğer bir süre sonra Batarya Takımı, 6 saatlik bir şarj işleminden sonra bile hızlica bitiyorsa yeni bir Batarya Takımı gereklidir.

2. Ilk kullanımdan önce Batarya Takımı içinde biraz şarj olacaktır, ama maksimum çalışma süresini elde etmek için Batarya Takımınızı 6 saat şarj edin.

3. Batarya Takımının kalıcı olarak hasar görmesini önlemek için onu asla içi boş bir şekilde saklamayın.

4. Yeni bir Batarya Takımı almak ve eski Batarya Takımınızı güvenli şekilde tasfiye etmek için yerel onaylı hizmet merkezi/bayi/distribütör ile irtibat kurun.

5.Batarya

24 Volt 1.6 AmpSaat "Yüksek Güç" Açılmamak üzere mühürlenmiştir Bakım gerektirmez

- ÖNEMLİ: ESKİ BATARYA TAKIMINIZI GÜVENLİ ŞEKİLDE TASFIYE EDİN, KESİP AÇMAYIN, YAKMAYIN VEYA ATEŞE ATMAYIN.

Kış Mevsiminde Saklama

1. Kış mevsiminde depolamadan önce 6 saat boyunca tamamen şarj edin.
2. Kiş mevsiminde saklarken batarya şarjını doldurmak için her 3-4 ayda bir 6 saat boyunca Batarya Takımını tamamen şari edin.
3. Tekrar şarj etmeden uzun süre saklamayın.
4. Serin, kuru bir yerde saklayın.

Batarya Takımı değişimi hakkında daha fazla bilgi edinmek için yerel bayinizle irtibat kurun.

Montaj Talimatları

Anahtar Kolunun Boruya (A1) Montaji

- Dahili kablonun bükülmediğinden emin olun.

1. Boruyu anahtar koluna takin.

2. Tık sesi çıkarıp yerine oturana kadar itin.

- ÇIKARMAYA ÇALIŞARAK BORUNUN YERİNE TAM OLARAK OTURDUĞUNDAN EMİN OLUN.

Budama Makinesi Baslığının Boruya (A2) Montai

- Dahili kablonun bükülmediğinden emin olun.

1. Boruyu budama başlığına takın

2. Tık sesi çıkarıp yerine oturana kadar itin.

- ÇIKARMAYA ÇALIŞARAK BORUNUN YERİNE TAM OLARAK OTURDUGUNDAN EMİN OLUN.

Tekerlek Montaji (B1) ve (B2)

1. Tekerleği, Şek. B1'de gösterildiği gibi budama makinesi başlığındaki ALT oyuğa yerleşecek şekilde budama makinesi başlığına bağlayın.
2. Tekerleği her iki taraftan tutturarak güvenli olmasını sağlayın(B2).
3. Tekerlek serbestçe dönmelidir.

Bitki Koruyucu Montajı (B3) ve (B4)

1. Bitki koruyucuyu Şek. B3'te gösterildiği gibi açın ve budama makinesi başlığındaki ÜST oyuga yerleştirin. Bitki koruyucuyu, TIK sesi çıkarıp park konumuna gelene kadar saat yönünde döndürün (B4).

Emniyet Koruyucusu Montajı (C1) ve (C2)

1. Emniyet koruyucusunu kesme başlığının üstüne yerleştirin. Naylon ipin Şek. C1'de gösterildiği gibi emniyet koruyucusu içindeki delikten beslendiğiniden emin olun.
2. Yerine itin ve emniyet koruyucusunu Şek. C2'de gösterilen yönde, bir tik sesi duyulana ve emniyet koruyucusu güvenli şekilde yerine kilitlenene kadar çevirin.
3. KORUYUCUYU BÜKMEYE ÇALIŞARAK EMNİYET KORUYUCUSUNUN GÜVENLİ ŞEKİLDE YERİNE OTURDUGUNDAN EMİN OLUN.

Sabit Sap Montaji (D)

1. Sabit sap açma kolunu sap tutma yerine doğru çekin.
2. Sabit sapın yanındaki iki tuşa basın.
3. Tuşlan ana sapın içine yerleştirin ve kolu serbest bırakın.
4. Serbest bırakma kolunu çekerek ve sapı oynatarak sabit sapı en rahat çalışma konumuna getirin.

Yükseklik Ayarı (E)

1. Açmak için yükseklik ayarlayıcıyı (E1) belirtilen yönde çevirin (E2).
2. Borunun uzunluğunu en rahat çalışma konumuna getirin.
3. Kilitlemek için yükseklik ayarlayıcıyı belirtilen yönde cevirin(E3).
4. BORUNUN YERINE TAM OLARAK OTURDU-GUNDAN EMİN OLUN.

Batarya Takımını Şarj Etmek

İlk Şarj Etme Prosedürü

1. Şarj cihazını sadece kapalı mekanlarda kullanın.
2. Şarj cihazının neme maruz kalmamasını sağlayın. Şarj cihazını ve Batarya Takımını daima kuru tutun. Şarj işlemi sırasında şarj cihazının iyi havalanmasını sağlayın.
3. Şarj cihazı konnektörünü (F1) Batarya Takımına takın.
4. Şarj cihazını (F2) uygun bir ev elektrik prizine takın ve açın.
5. Kırmızı gösterge lambası (F3) şarj işlemi sırasında sürekli yanar.
   6.Şarjcihazi(F3) üstündeki gösterge lambası yeşile döndükten 3 saat sonra tamamen şarj edilmiş olur. Şarj işlemi sırasında şarj cihazı isınır. Bu normaldir ve şarj cihazının doğru şekilde çalıştığını gösterir.

Batarya Takımını Tekrar Şarj Etmek

1. Budama makinenizin kesme gücü zayıflamaya ve tükenmeye başladığında Batarya Takımını tekrar şarj edin.
2. Batarya Takımına "derin" deşarj yaşatmayın, yani Batarya Takımını tamamen boşaltmayın.
3. İlk Şarj Etme Prosedüründe belirtilen prosedürü uygulayın.
4. Batarya Takımını bu talimatlara göre şarj etmek batarya ömrünün maksimum oranda uzamasını sağlayacaktır.

Batarya Takımı Montajı (G)

1. Batarya Takımını Şek. G'de gösterildiği gibi, tık sesi gelecek şekilde yerine oturmasını ve sağlam durmasını sağlayarak takın.
2. Çıkarmak için, Batarya Takımının her iki tarafından iki tuşa (G1) basın ve kaydırarak çıkarın.

TÜRKÇE - 2

Budama ve kenar düzeltme nasıl yapılır

• UYARI
- Koruyucu gözlük kullanılması tavsiye edilir. Budama veya kenar düzeltme yaparken budama makinesinin üzerine eğilmeyin, kesme ipi nesneleri fırlatabilir.
Kesme başlığının yere dayanmasına izin vermeyin. Budama makinesine aşırı yüklenmeyin. Motor hızının çok yavaşlamamasını sağlayarak aşırı yüklenmeyi önleyebilirsiniz.
HERHANGİ BİR BAKIM VEYA AYAR YAPMADAN ÖNCE BATARYA TAKIMINI CIKARIN.
• KULLANMADAN ÖNCE
Ipin dışarı beslendiğinden emin olun.
- Budama veya kenar düzeltme yapmadan önce motorun tam hızda olduğundan emin olun.

Budama nasıl yapılır

1. Şek. H'de gösterildiği gibi tutun.
2. Çalıştırmak için güvenlik kilidini (H1) ve ardından anahtar kolunu (H2) sıkın.
   3.Ucu(J) kullanarak naylon ip ile açılı kesin.
3. Budâma makasını küçük kesimler yapılan alanda içeri dışarı hareket ettirin (K).
4. Budama makinesi başlığı dönmeyi her biraktığında ip otomatik olarak dışan beslenir ve işletim hızına geri döner.
5. Manuel ip besleme bölümünde tarif edildiği gibi ekstra ip manuel olarak dışarı beslenebilir
6. Budama makinenizi durdurmak için anahtar kolunu serbest bırakın. Kesme başlığı yaklaşık bir saniye içinde duracaktır.

Bitki ve Ağac Koruyucuyu kullanmak

Bitki ve Ağaç Koruyucu, bitkilere ve ağaçlara yakın yerlerdeki çimleri kesme ipi ile onlara zarar vermeden kesmenizi sağlar.

1. Koruyucuyu K1'de gösterildiği gibi ileri konumuna getirin.

2. Budama makinesini ağaçların ve (K2) çevresinde ve bitkilere yakın yerlerde kullanın.

Kenar düzeltme nasıl yapılır

1. Bitkikoruyucunun PARK konumunda olduğundan emin olun.

2. Kenar düzeltme moduna geçirmek için tuşa (L1) basın ve başlığı (L2) döndürün. Duyacağını bir "tık" sesi başlığın kilitlendiğini doğrulayacaktır.

3. Şek. H'de gösterildiği gibi tutun

4. Çalıştırmak için güvenlik kilidini (H1) ve ardından anahtar kolunu (H2) sıkın.

5. Sabitliği artırmak için kenar düzelticiyi tekerleğe yaslayın ve çimenliğin kenarı ile hizalayın. Şek. M'de gösterilen yönde kenarları düzeltin.

6. Budama makinenizi durdurmak için anahtar kolunu serbestbirakın.

7. Budama moduna geri dönmek için tuşa basın ve başlığı uygun yönde döndürün. Duyacağını bir "tık" sesi başlığın kilitendiğini doğrulavacaktır.

- Kenar düzeltme işlemi yaparken kenar düzeltme tekerleğinin daima çime yaslandığından (ve yol/patika üzerinde olmadığından) emin olun.

Çalı budama konumunu kullanmak

1. Ayağınızlakola(N1) basarak ürünü çalıların ve alçak cisimlerin altında kullanmak için sapı üç farklı alçaklık konumuna ayarlayabilirsiniz (O).

Otomatik Ip Besleme Sistemi

Otomatik ip besleme nasıl çalışır (P)

1. Budama makinesini ilk çalıştırdığınızda kısa bir ip dışarı beslenir.
2. Naylon ip, ip kesiciye çarptığında (P1) bir 'tıkirti' sesi duyulacaktır. PANİKLEMEYİN, bu tamamen normaldir. Yaklaşık 5 saniye sonra ip doğru uzunlukta kesilecek ve motor tam hıza çıkarken ses azalacaktır.

3. Budama veya kenar düzeltme yapmadan önce motorun tam hızda olduğundan emin olun.

4. Eğer naylon ipi kesilme sesi duyulmazsa daha fazla ipin dışarı beslenmesi gerekecektir.

5. Daha fazla ip beslemek için öncelikle motorun tamamen durmasını beklemek, sonra motoru tekrar çalıştırmak ve motorun tam hızı ulaşmasını beklemek gerekir.
6. Ipin kesiciye çarpma sesini duyana kadar 4. adımı tekrarlayın. (Bu prosedürü en fazla 6 kez tekrarlayın.)

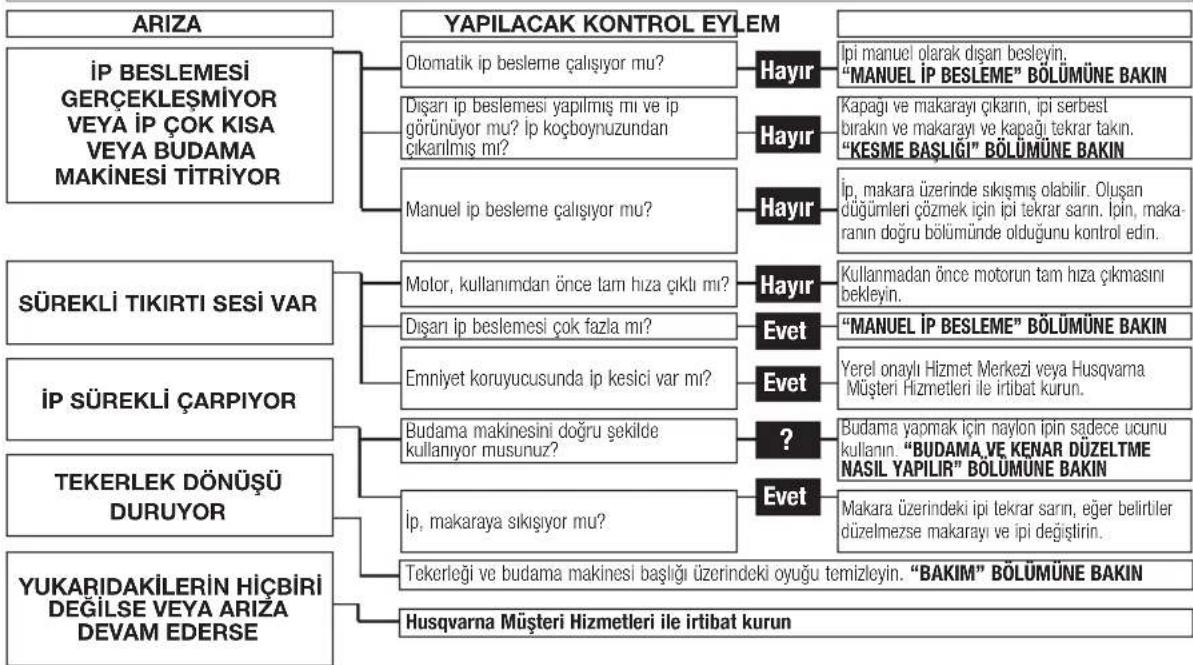

7. Eğer otomatik ip besleme sistemi ile ilgili sorunlar yaşarsanız Arıza Tespit Etme Tablosuna bakın.

Manuel ip besleme

Naylon ipi (Q) manuel olarak beslemek için

1. Eğer gerekirse ip, manuel olarak dışarı beşlenebilir.

2. Çalıştırmak için, ip kesiciye ulaşana kadar ipi nazikçe çekerken, manuel ip besleme tuşunu (Q1) bastının ve serbest bırakın.

3. Eğer ip, ip kesiciyi geçecek kadar çıkarsa çok fazla ip dışarı beslenmiştir.

4. Eğer çok fazla ip dışarı beslenirse makara kapağını çıkarın ve ip istenen uzunluğa gelene kadar makarayı saat yönü tersinde sarın.

Kesme Başlığı

Makara kapağını çıkarmak için

1. İki kapak açma mandalını (R1) bastırın ve tutun.
2. Kapağı çekip makara tutucudan (R3) çıkarın.

Makara kapağını (R2) tekrar takarken

1. Kapağın (R2) ve makara tutucunun (R3) tüm kısımlarını temiz tutun. Aksi takdirde kapak, makara tutucuya güvenli şekilde oturmayabilir.
2. Kapağın tam olarak oturmasını sağlamak için kapağı, makara tutucuya doğru AŞAĞI bastırarak yerleştirin.
3. Iki mandala bastırmadan kapağı çıkarmaya çalışarak kapağın doğru şekilde oturduğunu kontrol edin.

Naylon ipi değiştirmek için

Rahat işlem yapabilmeniz için makarayı (R4) ve ipi çift halinde satın almanız tavsiye edilir. Naylon ip tek başına da satın alınabilir. Bunların ikisi de yerel bayinizde bulunmaktadır.

Makara ve ip çiftini takmak için:

1.Eskimakarayı(R4) çıkarın.
2. Yeni makarayı makara tutucuya (R3), makaranın (S1) kesik kısmı Şek. S2'de gösterildiği gibi küçük delik ile hizalı olacak sekilde yerlestitin.

1. İpi koçboynuzundan (T1) kurtarın ve küçük delikten (S) geçirin.

- Takarken makarayı (R4) hafifçe döndürerek yerine tam olarak oturduğundan emin olun ve bu sırada makara tutucuyu (R3) sabit tutun.

4.Kapağı(R2) geri takın.

Sadece naylon ipi takmak için:

- Unutmayın! Ürününüz çapı en fazla 1,5 mm olan naylon ip ile çalışacak şekilde tasarlanmıştır. Sadece orijinal Flymo naylon ip kullanın.

1. Yaklaşık 10 metre ip alın. 15 mm ipi makaradaki (T) deliğe takın ve ipi, makaranın üstündeki okların gösterdiği yönde sann. Yaklaşık 100 mm ipi çözülü halde bırakın ve Şek. T1'de gösterildiği gibi koçboynuzuna yerleştirin.
2. İpin makara üstüne düzgün şekilde sarılmasını sağlamaya özen gösterilmelidir. Aksi takdirde otomatik ip besleme sistemi verimliliğini kaybedecektir.
3. Daha sonra makarayı, yukarıdaki 'Makara ve ip çiftini takmak için' bölümünde tarif edildiği gibi takın.

Ürünü, çalıştırmadan önce daima normal çalışma konumuna getirin.

TÜRKÇE - 3

Bakım

- UYARI: Herhangi bir bakım veya ayar yapmadan önce Batarya Takımını çıkarın. Budama makinesi kapatıldıktan sonra kesme başlığı dönmeye devam eder. Parmaklarını ve ellerinizi, koruyucunun ön kenarındaki ip kesiciden uzak tutun.

Contour ürününüzün bakımı

Flymo Contour ürününüzü kullandıktan sonra aşağıdaki prosedürü uygulayın:

1. Budama makinenizi asla su, sıvı temizlik maddeleri veya çözücü maddeler ile temizlemeyin. Kalıntıları sadece uygun bir araçla, yumuşak bir fırça veya kuru bir bez ile temizleyin.

2. Yumuşak bir fırça kullanarak emniyet koruyucusunun iç kısmını, kesme başlığını (V) ve motor muhafazası havalandırma deliklerini temizleyin (W).

3. Tuşlardan birine basarak tekerleği çıkarın. Tekerleği (X) ve budama makinesi başlığı üzerindeki oyuğu (Y) yumuşak bir fırça ile temizleyin.

4. Tekerleği, Tekerlek Montajı bölümünde tarif edildiği gibi takın.

5. Budama makinesi, özellikle de kesme başlığının parçalarını dikkatlice inceleyin.

6. Eğer budama makineniz herhangi bir şekilde hasar görmüşse yerel Husqvarna hizmet merkezi ile irtibat kurun.

- Hasarlı bir budama makinesini asla kullanmayın.

Saklama

1. Serin, kuru ve çocukların ulaşamayacağı bir yerde saklayın. Açık mekanlarda saklamayın.
2. Saklamadan önce ürünün en az 30 dakika soğumasını bekleyin.

Arıza Tespit Etme Tablosu

UYARI: Herhangi bir bakım veya ayar yapmadan önce Batarya Takımını çıkarın.

Çevresel Bilgi

• 'Hizmet ömrü sona eren' ürünü tasfiye ederken çevre bilinci ile işlem yapılmalıdır.
• Eğer gerekirse tasfiye bilgisi almak için yerel yetkili makamlar ile irtibat kurun.

BATARYA TASFİYESİ

• Tasfiye etmeden önce bataryanın üründen çıkarılması gerekir (Batarya Değiştirme Bölümüne Bakın)
• Bu üründe bir adet NiMH batarya bulunmaktadır ve bu batarya hizmet ömrünü tamamladığında ev atıkları ile birlikte çöpe atılmamalıdır.
• Batarya bir Yetkili Hizmet Merkezine veya yerel Geri Dönüşüm Tesisine götürülmelidir.
• Bataryayı suya ATMAYIN.
• NiMH bataryalar zararlı olabilirler ve Avrupa Yönetmelikleri'ne uygun olarak onaylı geri dönüşüm tesislerinde tasfiye edilmelidirler.

- ATEŞE ATMAYIN.

Ürünün veya ambalajının üzerindeki sembol bu ürünün ev atıkları gibi işlem görmemesi gerektiğini belirtmektedir. Bunun yerine, elektrikli ve elektronik ekipmanların geri dönüşümü için oluşturulan kullanılabilir durumdaki toplama merkezlerine verilmelidir. Bu ürünün doğru şekilde tasfiye edilmesini sağlayarak, yanlış atık yönetimi neticesinde oluşabilecek, çevreyi ve insan sağlığını olumsuz etkileyen muhtemel olumsuz sonuçların önüne geçilmesine yardım etmiş olacaksınız. Bu ürünün geri dönüştürülmesine ilişkin daha ayrıntılı bilgi için lütfen yerel kuruluş ofisi, ev atıkları tasfiyesi hizmeti veya ürünü satın alabileceğizin bir dükkan ile irtibat kurun.

Servis Tavsiyeleri

• Ürününüz özgün bir gümüş ve siyah ürün sınıflandırma etiketi ile tanımlanmıştır.
• Ürününüzün on iki ayda en az bir kez, profesyonel kullanımda ise daha sık servisten geçirilmesini önemli tavsiye ediyoruz.

TÜRKÇE - 4

Yedek Parçalar

Makara ve ip

Referans no: FLY047 Parça no: 510747890

Garanti ve Garanti Politikası

Eğer garanti süresi içinde herhangi bir parçanın yanlış üretim sebebiyle anızalı olduğu tespit edilirse, Husqvarma UK Ltd., Yetkili Servis Tamircileri aracılığıyla tamir veya ürün değişimi hizmetini müşteriye ücretsiz olarak sunacaktır. Bu işleme yönelik şartlar şunlardır:

(a) Arıza doğrudan Yetkili Tamirciye bildirilmelidir.
(b) Satın alma belgesi ibraz edilmelidir.
(c) Arıza sebebinin kullanıcı kaynaklı yanlış kullanım, ihmal veya hatalı ayarlama olmaması gerekir.
(d) Arizanın doğal aşınma ve yıpranma kaynaklı olmaması gerekir.

(e) Makine, Husqvarna UK Ltd. tarafından onaylı olmayan herhangi bir kişi tarafından servisten geçirilmemiş veya tamir edilmemiş, sökülmemiş veya değiştirilmemiş olmalıdır.

(f) Makine kircalanmamış olmalıdır.

(g) Makinenin sahibi, satın alım işlemini gerçekleştiren asıl kişi olmalıdır.

(h) Makinenin ticari olarak kullanılmamış olması gerekir. * Bu garanti, müşterinin yasal haklarına ilaveten sunul- maktadır ve bu hakları hiçbir şekilde ortadan kadırma- maktadır.

Aşağıdaki sebeplerle meydana gelen arızalar garanti kapsamında değildir, bu nedenle bu Kullanıcı Kitapçıgındaki talimatları okumanız ve makinenizi nasıl kullanacağını anlamanız son derece önemlidir:

Garanti kapsamında olmayan arızalar

* Naylon Ipi değiştirmek.
* İlk arıza bildirilmediği için meydana gelen arızalar.
* Ani darbe kaynaklı anzalar.
* Ürünü bu Kullanıcı Kitapçığında yer alan talimatlara ve tavsiyelere uygun şekilde kullanmamaktadan kaynaklanan arızalar.
* Kiralanan makineler bu garanti kapsamında değildirler.
* Aşağıdaki öğeler aşınan parçalar olarak kabul edilmektedirler ve bunların kullanım süreleri düzenli bakım yapılmasına göre değişir. Bu nedenle, geçerli bir garanti talebine tabi değildirler: Naylon Ip, Makara ve Ip.

* Dikkat! Husqvarna UK Ltd. bu garanti kapsamında, Husqvarna UK Ltd. tarafından üretilmeyen veya onaylanmayan yedek parçaların veya ek parçaların kullanımından veya makinenin herhangi bir şekilde değiştirilmesinden kaynaklanan bütün veya kısmı, doğrudan ve dolaylı bozukluklardan sorumlu değildir.

AT Uygunluk Beyani

Husqvarna AB, S-561 82, Huskvarna, İsveç

Bizim yegane sorumluluğumuzda beyan etmektedir ki, ürün(ler);

Ad......Çim Budama Makinesi

Tür(ler) Adı ...... CCTE25

Seri Tanımlama......Ürün Sınıflandırma Etiketine Bakın

Üretim Yılı Ürün Sınıflandırma Etiketine Bakın

Aşağıdaki AT Direktifleri'nin temel şartlarına ve hükümlerine uygundur:

2006/42/EC, 2006/95/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

aşağıdaki uygulanan AT uyumlaştırılmış standartları baz alınarak:

EN 60335-1, EN 60335-2-91, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2

Kullanıcının bulunduğu konumdaki maksimum A ortalama ses basıncı seviyesi L_pA , EN 60335-2-91 uyarınca ölçülmüş olarak tabloda verilmiştir.

Maksimum el / kol titremesi ortalama değeri a, yukarıdaki ürünün bir örneği üzerinde, EN 60335-2-91 uyarınca ölçülmüş olarak tabloda verilmiştir.

2000/14/EC: Ölçülen Ses Gücü L_WA ve Garanti Edilen Ses Gücü L_WA değerleri tablo ile verilmiş rakamlara uygudur. Uygunluk Değerlendirmesi Prosedürü ..... Ek VI

Onaylı Kuruluş....Intertek, Davy Avenue, Knowlhill, Milton Keynes, Bucks, MK5 8NL, England

Ulm, 05.11.2013

P. Lameli

Baş Teknik Sorumlu

Teknik dökümantasyon hamili

Tür CCTE25
Kesme Genişliği (cm) 25
Kesme Cihazının Dönüş Hızı (rpm) 8.500
Ölçülen Ses Gücü L_WA (dB(A)) 82
Garanti Edilen Ses Gücü L_WA (dB(A))	96
Ses basıncı L_bA (dB(A))	74,4
Değişkenlik K_bA (dB(A))	2,5
El/kol titremesi a_h (m/s ^2 )	1,8
Değişkenlik K_ah (m/s ^2 )	1,5
Gewicht (kg)	3,2

TÜRKÇE - 5
