BRUKSANVISNING Contour Cordless 24V FLYMO

6. Instruksjonshåndbok

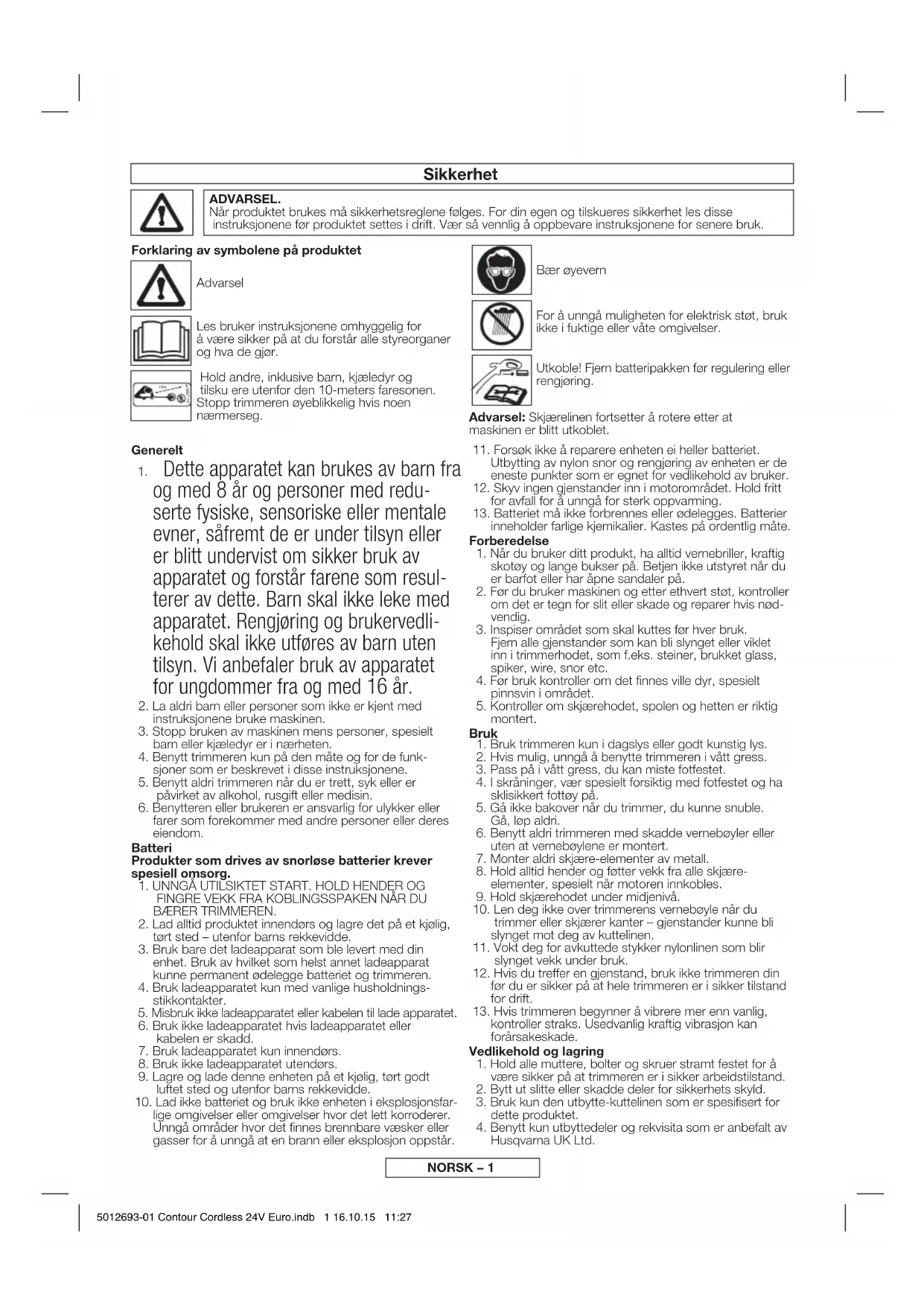

Dette apparatet kan brukes av barn fra og med 8 år og personer med redu- serte fysiske, sensoriske eller mentale evner, såfremt de er under tilsyn eller er blitt undervist om sikker bruk av apparatet og forstår farene som resul- terer av dette. Barn skal ikke leke med apparatet. Rengjøring og brukervedli- kehold skal ikke utføres av barn uten tilsyn. Vi anbefaler bruk av apparatet for ungdommer fra og med 16 år.

2. La aldri barn eller personer som ikke er kjent med

instruksjonene bruke maskinen.

3. Stopp bruken av maskinen mens personer, spesielt

sjoner som er beskrevet i disse instruksjonene.

6. Benytteren eller brukeren er ansvarlig for ulykker eller

farer som forekommer med andre personer eller deres eiendom. Batteri Produkter som drives av snorløse batterier krever spesiell omsorg.

tørt sted – utenfor barns rekkevidde.

3. Bruk bare det ladeapparat som ble levert med din

enhet. Bruk av hvilket som helst annet ladeapparat kunne permanent ødelegge batteriet og trimmeren.

8. Bruk ikke ladeapparatet utendørs.

9. Lagre og lade denne enheten på et kjølig, tørt godt

luftet sted og utenfor barns rekkevidde.

10. Lad ikke batteriet og bruk ikke enheten i eksplosjonsfar-

lige omgivelser eller omgivelser hvor det lett korroderer. Unngå områder hvor det finnes brennbare væsker eller gasser for å unngå at en brann eller eksplosjon oppstår.

11. Forsøk ikke å reparere enheten ei heller batteriet.

Utbytting av nylon snor og rengjøring av enheten er de eneste punkter som er egnet for vedlikehold av bruker.

12. Skyv ingen gjenstander inn i motorområdet. Hold fritt

inneholder farlige kjemikalier. Kastes på ordentlig måte. Forberedelse

1. Når du bruker ditt produkt, ha alltid vernebriller, kraftig

skotøy og lange bukser på. Betjen ikke utstyret når du er barfot eller har åpne sandaler på.

2. Før du bruker maskinen og etter ethvert støt, kontroller

om det er tegn for slit eller skade og reparer hvis nød- vendig.

3. Inspiser området som skal kuttes før hver bruk.

Fjern alle gjenstander som kan bli slynget eller viklet inn i trimmerhodet, som f.eks. steiner, brukket glass, spiker, wire, snor etc.

2. Hvis mulig, unngå å benytte trimmeren i vått gress.

3. Pass på i vått gress, du kan miste fotfestet.

4. I skråninger, vær spesielt forsiktig med fotfestet og ha

uten at vernebøylene er montert.

7. Monter aldri skjære-elementer av metall.

8. Hold alltid hender og føtter vekk fra alle skjære-

elementer, spesielt når motoren innkobles.

trimmer eller skjærer kanter – gjenstander kunne bli slynget mot deg av kuttelinen.

11. Vokt deg for avkuttede stykker nylonlinen som blir

slynget vekk under bruk.

13. Hvis trimmeren begynner å vibrere mer enn vanlig,

kontroller straks. Usedvanlig kraftig vibrasjon kan forårsake skade. Vedlikehold og lagring

1. Hold alle muttere, bolter og skruer stramt festet for å

5. Etter ethvert vedlikehold når det gjelder kuttelinen, sett

produktet alltid tilbake til dets normale driftsposisjon før du kobler det på.

6. For å unngå risiko for skade hold fingre og hender vekk

fra linekutteren på forkanten av vernebøylen.

7. Rengjør enheten med en tørr klut. Bruk aldri gjenstander

av metall til rengjøring av enheten.

8. Kontroller og vedlikehold trimmeren med jevne

mellomrom. Enhver reparasjon må utføres av et autoriserte reparasjonsfirma.

9. Lagre produktet på et kjølig, tørt sted og utenfor barns

rekkevidde. Lagre ikke produktet utendørs.

1. Hvis batteripakken etter en tid rask blir flatt etter en full

for å sikre maksimal driftstid bør du lade din batteripakke i 6 timer før første gangs bruk.

3. For å forhindre permanent skade på batteripakken lagre

den aldri i utladet tilstand.

4. Ta kontakt med ditt lokale godkjente service senter /

din handler/distributør når det gjelder en erstatnings- batteripakke og for sikker fjerning av din gamle batteripakke.

6-timers ladeperiode for å «toppe opp» batteriladningen for vinterlagring.

3. Unngå lengre tids lagring uten oppladning.

4. Lagre på et kjølig tørt sted.

For mer informasjon om batteripakken ta kontakt med din lokale forhandler. Batteripakke Montasje av bryterhåndtak til rør (A1)

2. Skyv inntil det klikker inn i posisjon.

1. Stikk røret inn i trimmerhodet.

2. Skyv inntil det klikker inn i posisjon.

er satt inn i BUNN-rillen på trimmerhodet som illustrert i fig. B1.

2. Klem hjulet sammen på hver side og forsikre deg om

at det er fast (B2).

3. Hjulet bør dreie seg fritt.

Åpne plantevernet som illustrert i fig. B3 og sett inn i TOPP-rillen på trimmerhodet. Roter plantevernet med urvi- seren inntil det KLIKKER inn i sin parkerte posisjon (B4). Plantevern-sammensetning (C1) & (C2)

1. Sett plantevernet over skjærehodet. Forsikre deg om at

nylonlinen er ført gjennom hullet i plantevernet som illus- trert i fig. C1.

2. Skyv inn i posisjon og drei plantevernet i den retning vist

i fig. C2 inntil du hører et klikk og plantevernet er sikkert fiksert på plass.

• FORSIKRE DEG OM AT PLANTEVERNET ER SIKKERT PÅ PLASS VED AT DU PRØVER Å FORDREIE VERNET. Steady Handle komponentgruppen (D)

1. Trekk utløserhåndtaket for steady handle mot grepet til

2. Trykk ned de to knappene på siden av steady handle.

3. Sett knappene inn i hovedhåndtaket og løs spaken.

4. Tilpass steady handle til den mest komfortable driftspo-

sisjon ved å trekke løsespaken og bevege håndtaket. Høydetilpasning (E)

1. Drei høyderegulatoren (E1) i den retning den er indikert

2. Tilpass rørlengden til den mest komfortable drifts-

3. Drei høydereguleringen i motsatt retning for å låse (E3).

• FORSIKRE DEG OM AT RØRET ER FULLSTENDIG SIKRET. Montasjeinstruksjoner Prosedyre for første gangs opplading

1. Benytt ladeapparatet kun innendørs.

2. Forsikre deg om at ladeapparatet ikke er utsatt for fuk-

tighet. Hold alltid ladeapparatet og batteripakken tørre. Hold ladeapparatet godt luftet under opplading.

nings-veggstikkontakt og koble det inn.

6. Full oppladning vil oppnås i løpet av 3 timer, deretter vill

meren din begynner dempes og bli langsommere.

2. Unngår å drive batteripakken inn i «dyp» utladning,

dvs. unngå å flatlegge batteripakken fullstendig.

3. Følg prosedyren skissert i Innledningsprosedyre for

sjonene burde sikre et maksimalt batteriliv. Sammenstilling av batteripakke (G)

Gjør batteripakken fast som illustrert i fig. G, forsikre deg om at den klikker inn i posisjon og sitter fast på plass.

2. For å fjerne, trykk ned de to knappene (G1) på begge

2. For å starte, klem sikkerhetslåsen av (H1) og så kob-

4. Sving trimmeren inn og ut av området som kuttes,

idet du gjør små kutt (K).

5. Line føres automatisk frem hver gang trimmerhodet

slutter å rotere og vender tilbake til driftshastighet.

• Mer line kan manuelt føres frem som beskrevet i ‘Manuell line fremføring’.

1. Roter vernet til dets forover-posisjon som illustrert i fig. K1.

1. Forsikre deg om at plantevernet er i PARK posisjon.

For å skifte til kantskjæringsmodus, trykk ned knapp (L1) og drei hode (L2). Et hørbart «klikk» vil bekrefte at hodet er låst.

3. Hold som vist i fig. H.

4. For å starte, klem sikkerhets-utkoblingen (H1) og så

Støtt kantskjæreren mot hjulet for mer stabilitet og jevn ut kanten av plenen. Kantskjær i den retning angitt i fig. M.

6. For å stoppe trimmeren slipp koblingsspaken.

7. For å vende tilbake til trimmemodus, trykk ned knappen

og drei hodet tilbake i motsatt retning. Et hørbart «klikk» vil bekrefte at hodet er i lås.

Når du kantskjærer, vær sikker på at kantehjulet all- tid hviler på gresset (og ikke på stien/oppkjørselen). Bruk av buskskjæringsposisjonen

1. Ved å trykke ned spaken (N1) med foten din kan hånd-

taket bli senket i tre ulike stillinger for å muliggjøre bru- ken av produktet under busker og lave hindringer (O). For å fjerne spoledekslet

Når spoledekslet (R2) repareres

1. Hold alle deler av dekslet (R2) og spoleholderen (R3)

rene. Hvis dette ikke gjøres kan det hindre dekslet fra å bli sikkert lokalisert i spoleholderen.

2. Bytt ut dekslet, trykk fast NED mot spoleholderen for

å forsikret deg om at den er fullt lokalisert.

3. Kontroller at dekslet er riktig montert ved å prøve å ta

det av uten å trykke ned de to klinkene. Å bytte ut nylonlinen For bedre komfort anbefales det at du kjøper spole (R4) og line komplett. Kun nylon line kan også fås. Begge kan fås hos din lokale handler. For å tilpasse spole og line komplett:

det utkuttede området i spolen (S1) i linje med øyet som vist i fig. S2.

Utløs linen fra klampen (T1) og før linen gjennom øyet (S).

• Forsikre deg om at spolen (R4) fullt lokalisert ved å rotere den varsomt gjennom utstyret, mens du holder spoleholderen (R3) fast.

1. Ta omtrent 10 meter line. Stikk 15 mm line inn i hullet i

spolen (T) og vikle linen i samme retning som pilene på toppen av spolen. La omtrent 100 mm line forbli utviklet og sett den inn i klampen som vist i fig. T1.

2. En må passe på å forsikre seg om at linen er ordentlig

viklet på spolen. Ikke å gjøre dette vil svekke effektivite- ten av den automatiske line-fremføringen.

3. Bring deretter spolen i orden som beskrevet i

«Å bringe spole og line komplett i orden» seksjonen ovenfor. Sett alltid produktet tilbake i dets normale driftsposisjon før du innkobler det. Skjærehode For å fremføre line manuelt (Q)

1. Hvis krevet kan linen fremføres manuelt.

2. For å sette i drift, trykk ned og slipp knappen for den

manuelle lune-fremføringen (Q1), mens du forsiktig trekker linen til deg, til den kommer til linekutteren.

3. Hvis linen går ut forbi linekutteren er for mye line ført

4. Hvis for mye line er ført frem, fjern spoledekslet og klikk

spolen mot urviseren inntil linen har fått den ønskede lengde. Manuell line-fremføring Hvordan den automatiske line-fremføringen virker (P)

ren (P1). VÆR IKKE REDD dette er helt normalt. Etter omtrent 5 sekunder vil linen kuttes til riktig lengde og støyen vil reduseres når motoren kommer opp i full fart.

• Vær sikker på at motoren er oppe i full fart før du trimmer eller skjærer kanter.

3. Hvis støyen av nylonlinen som skjæres ikke kan høres,

vil mer line måtte føres frem.

4. For å fremføre mer line er det først nødvendig å la moto-

ren stoppe fullstendig, så å starte på nytt og la motoren nå full fart.

5. Gjenta trinn 4. inntil du hører at linen slår mot kutteren.

(Gjenta ikke denne prosedyren mer enn 6 ganger.)

6. Hvis problemer med den automatiske linemating

opptrer, konsulter Fault Finding Chart. Auto line-fremføringssystem

• ADVARSEL Fjern batteripakken før du forsøker noe slags vedlikehold eller tilpasning. Kuttehodet fortsetter å rotere etter at trimmeren er slått av. Hold fingre og hender borte fra linekutteren på vernebøylens forre kant. Pass på din kontur Etter at du har avsluttet bruken av din Flymo kontur følg prosedyren nedenfor:

1. Rengjør aldri din trimmer med vann, rensevæske,

eller løsningsmidler, fjern kun avfallet med et passende verktøy, en myk børste eller et tørt klede. Vedlikehold 5012693-01 Contour Cordless 24V Euro.indb 3 16.10.15 11:27NORSK – 4 Spole og line Referansenr.: FLY047 Del-nr.: 510747890 Reservedeler Diagram for Fault Finding ADVARSEL Fjern batteripakken før du forsøker noe vedlikehold eller noen tilpasning. FEIL KONTROLLER AKSJON Virker den automatiske linefremføringen? Manuelt fremført line.

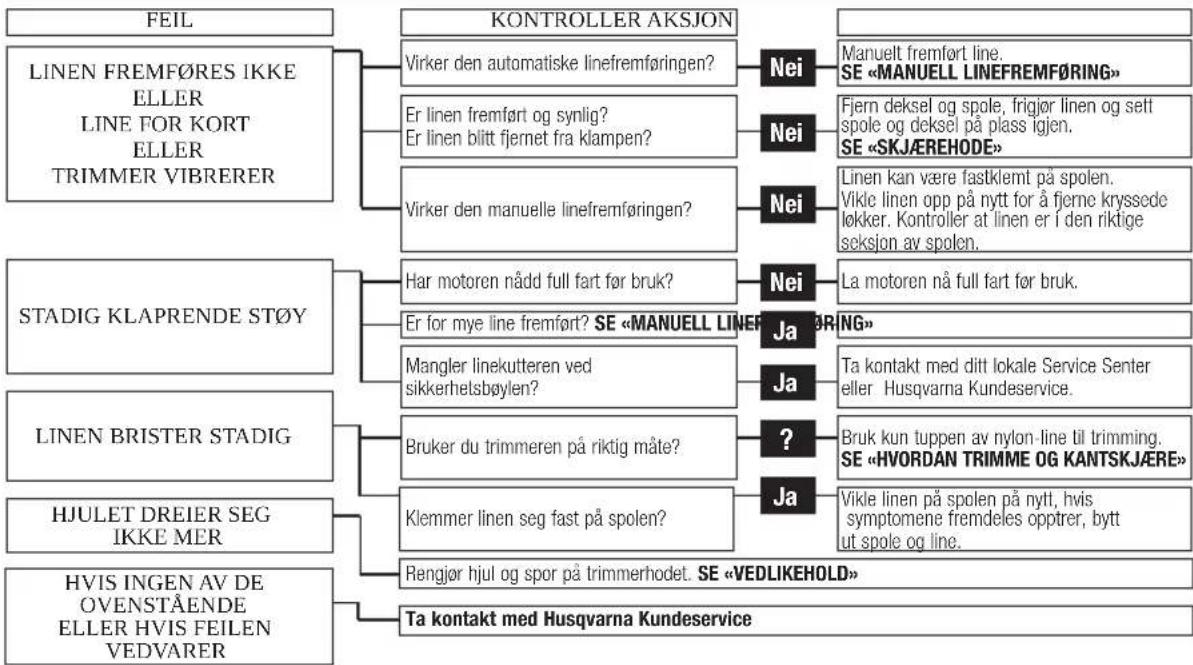

SE «MANUELL LINEFREMFØRING»

Er linen fremført og synlig? Er linen blitt fjernet fra klampen? Fjern deksel og spole, frigjør linen og sett spole og deksel på plass igjen.

Linen kan være fastklemt på spolen. Vikle linen opp på nytt for å fjerne kryssede løkker. Kontroller at linen er i den riktige seksjon av spolen. Virker den manuelle linefremføringen? Er for mye line fremført? SE «MANUELL LINEFREMFØRING» Ta kontakt med ditt lokale Service Senter eller Husqvarna Kundeservice. Mangler linekutteren ved sikkerhetsbøylen? Ta kontakt med Husqvarna Kundeservice Nei Nei Nei

Har motoren nådd full fart før bruk? Nei La motoren nå full fart før bruk. Bruker du trimmeren på riktig måte?

Klemmer linen seg fast på spolen?

Vikle linen på spolen på nytt, hvis symptomene fremdeles opptrer, bytt ut spole og line. Rengjør hjul og spor på trimmerhodet. SE «VEDLIKEHOLD»

• Hvis nødvendig, ta kontakt med din lokale myndighet når det gjelder informasjon om deponering/kasting.

AVFALLSHÅNDTERING FOR BATTERIER

• Batteriet må være fjernet fra produktet før en kvitter seg med det (Se seksjonen om Batteriutbytting)

• Dette produktet inneholder et NiMH batteri og bør ikke kastes med normalt husholdningsavfall ved slutten av sin livstid.

• Batteriet bør taes med til et autorisert service senter eller til ditt lokale gjenvinningssenter.

• Kast IKKE batteriet i vann.

• NiMH batterier kan være skadelige og en bør kvitte seg med dem hos en anerkjent gjenvinningsfasilitet i henhold til europeiske reguleringer.

• Forbrenn IKKE. Symbolet på produktet eller på dets emballasje indikerer at dette produktet ikke må behandles som hus- holdningsavfall. Det skal i stedet for dette overlates til det passende samlepunkt for gjenvinning av elektrisk og elektronisk utstyr. Ved å sørge for at dette produktet kastet på riktig måte, vil du hjelpe med å forhindre mulige nega tive følger for omgivelsene og menneskenes helse, disse kunne ellers forårsakes av ukorrekt avfallsbehandling av dette pro- duktet. For mer detaljert informasjon om gjenvinning av dette produktet, vennligst ta kontakt med dine lokale offentlige myndigheter, ditt lokale servicekontor for avfalls- behandling eller butikken hvor du kjøpte produktet. Miljø-informasjon

• Ditt produkt er enestående identifisert med en sølv- og svartfarget produktklassifiseringsetikett.

• Vi anbefaler sterkt at produktet ditt får service minst hver tolvte måned, oftere ved profesjonell bruk. Anbefalinger vedrørende Service

2. Idet du bruker en myk børste, rengjør rundt innsiden

av vernebøylen, skjærehodet (V) og ventilasjonshettene i motorhuset (W).

3. Fjern hjulet ved å trykke ned en av knappene. Rengjør

6. Hvis din trimmer er skadd på noen som helst måte, ta

1. Lagre på et kjølig, tørt sted og utenfor barns rekkevidde.

Lagre ikke utendørs.

2. La produktet kjøles i minst 30 minutter før lagring.

5012693-01 Contour Cordless 24V Euro.indb 4 16.10.15 11:27NORSK – 5 Hvis noen del er funnet å ha feil på grunn av mangelfull fremstilling i løpet av garantiperioden, vil Husqvarna UK Ltd., ved hjelp sine Authorized Service Repairers, foreta repara- sjonen eller utbyttingen for kunden, uten kostnader, i fall: (a) Feilen er rapportert direkte til den Authorised Repairer. (b) Kjøpsbevis er fremlagt. (c) Feilen ikke er forårsaket av misbruk, forsømmelse eller mangelfull justering av brukeren. (d) Feilen ikke er skjedd gjennom rimelig naturlig slitasje. (e) Maskinen har ikke fått service eller blitt reparert, tatt fra hverandre eller tuklet med av noen person som ikke er autorisert av Husqvarna UK Ltd. (f) Maskinen er ikke brukt som utleiemaskin. (g) Maskinen er eid av den opprinnelige kjøper. (h) Maskinen er ikke brukt kommersielt.

• Denne garantien kommer i tillegg til og minsker ikke på noen måte kundens rettigheter som bestemt av lov. Svikt som følge av det følgende er ikke dekket, det er derfor viktig at du leser instruksjonene som finnes i denne Brukerveiledningen og forstår hvordan en skal drive og vedlikeholde din maskin. Svikt, ikke dekket av garanti

• Bytte ut nylon-line.

• Feilslag som følge av at en ikke har rapportert en opprinnelig feil.

• Feilslag som følge av plutselige støt.

• Feilslag som et resultat av at man ikke bruker produktet i henhold til instruksjonene og anbefalingene som fin- nes i denne Bruksveiledningen.

• Maskiner brukt som utleiemaskiner er ikke dekket av denne garantien.

• De følgende oppførte poster er betraktet som slitedeler og deres livstid er avhengig av regelmessig vedlikehold og er derfor ikke normalt gjenstand for en gyldig garantikrav: Nylonline, Spole og Line.

ved operatørens posisjon, målt i henhold til EN 60335-2-91 er vist i tabellen. Den veiete verdi a

tilsvarer tallene i tabellen. Prosedyre for konformitetsbedømmelse ... Bilag VI Underrettet organisasjon........................... Intertek, Davy Avenue, Knowlhill, Milton Keynes, Bucks, MK5 8NL, England Ulm, 05.11.2013 P. Lameli Teknisk direktør Arkivar for teknisk dokumentasjon EF Konformitetserklæring Type CCTE25 Snittbredde (cm) 25 Skjæreutstyrets omdreiningshastighet (rpm) 8.500 Målt lydkraft L

(dB(A)) 2,5 Hånd/arm vibrasjon a
