KASUTUSJUHEND Contour Cordless 24V FLYMO

EE Kasutamisjuhendi algupärandi tõlge

Enne seadme kasutuselevõtmist lugege kasutusjuhend läbi ning säilitage see tuleviku tarbeks.

I.V. SVARĪGA INFORMĀCIJA

1. Akupakk
2. Akulaadija
3. Kaitsekate
4. Ratas
5. Taimekaitse
6. Kasutusjuhend
7. Varre alumine osa
8. Varre ülemine osa
9. Hoidekäepide
   10.Turvalukustuslüliti

LV-IEPAKOJUMA SATURS

EE Edasisteks nõuanneteks või hoolduseks pöörduge kohaliku edasimüüja poole.

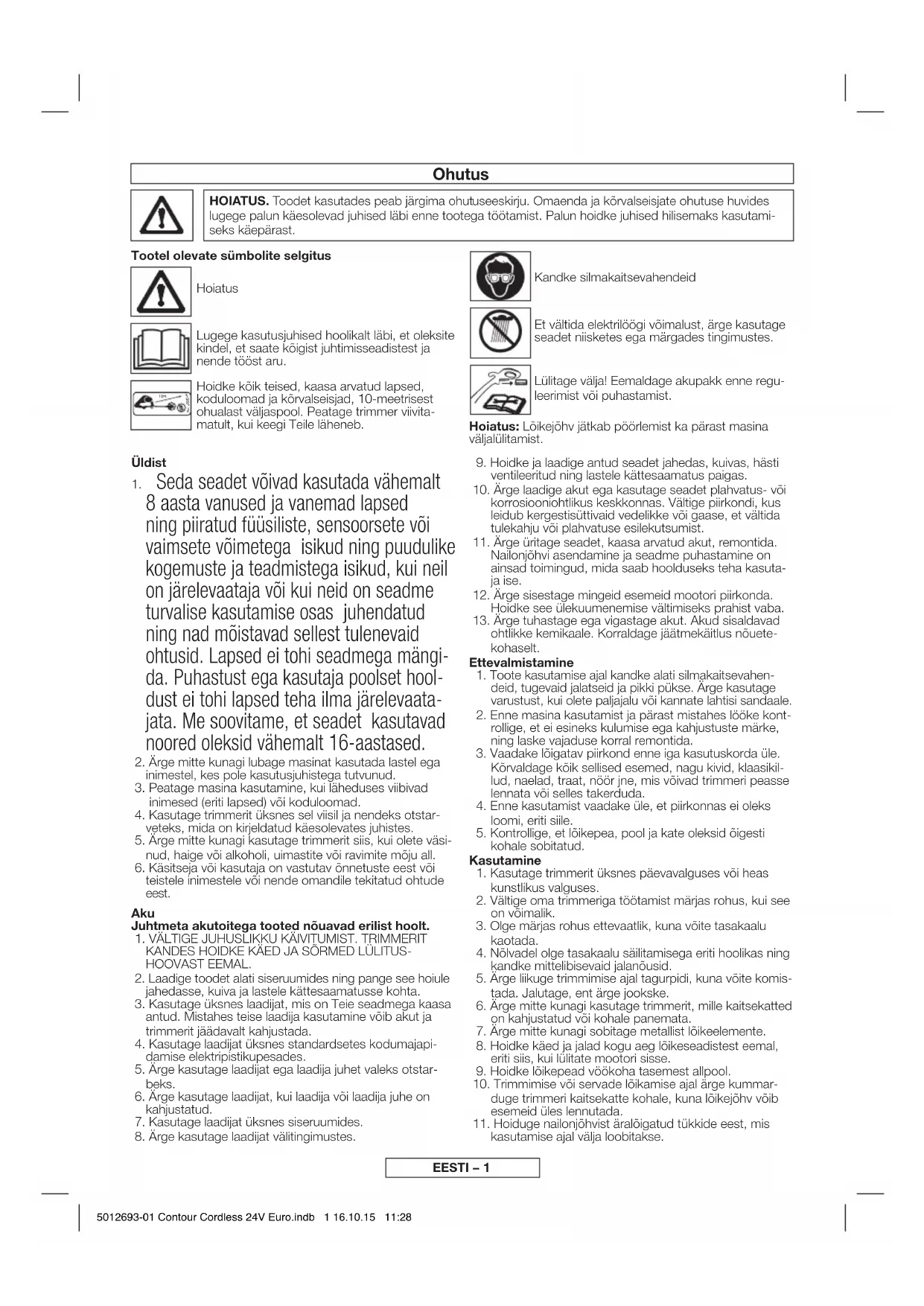

HOIATUS. Toodet kasutades peab järgima ohutuseeskirju. Omaenda ja körvalseisjate ohutuse huvides lugege palun käesolevad juhised läbi enne tootega töötamist. Palun hoidke juhised hilisemaks kasutami-seks käepärast.

Tootel olevate sümbolite selgitus

Hoiatus

Lugege kasutusjuhised hoolikalt läbi, et oleksite kindel, et saate köigist juhtimisseadistest ja nende tööst aru.

Hoidke köik teised, kaasa arvatud lapsed, koduloomad ja körvalseisjad, 10-meetrisest ohualast väljaspool. Peatage trimmer viivitamatult, kui keegi Teile läheneb.

Üldist

1. Seda seadet võivad kasutada vähemalt 8 aasta vanused ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud ning puudulike kogemuste ja teadmistega isikud, kui neil on järelevaataja või kui neid on seadme turvalise kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohtusid. Lapsed ei tohi seadmega mängida. Puhastust ega kasutaja poolset hool-dust ei tohi lapsed teha ilma järelevaatajata. Me soovitame, et seadet kasutavad noored oleksid vähemalt 16-aastased.

2. Ärge mitte kunagi lubage masinat kasutada lastel ega inimestel, kes pole kasutusjuhistega tutvunud.

3. Peatage masina kasutamine, kui läheduses viibivad inimesed (eriti lapsed) või koduloomad.
4. Kasutage trimmerit üksnes sel viisil ja nendeks otstar- veteks, mida on kirjeldatud käesolevates juhistes.
5. Arge mitte kunagi kasutage trimmerit siis, kui olete väsinud, haige või alkoholi, uimastite või ravimite mõju all.
6. Käsitseja või kasutaja on vastutav önnetuste eest või teistele inimestele või nende omandile tekitatud ohtude eest.

Aku

Juhtmeta akutoitega tooted nõuavad erilist hoolt.

1. VÄLTIGE JUHUSLIKKU KÄIVITUMIST. TRIMMERIT KANDES HOIDKE KÄED JA SÖRMED LÜLITUS-HOOVAST EEMAL.
2. Laadige toodet alati siseruumides ning pange see hoiule jahedasse, kuiva ja lastele kättesaamatusse kohta.
3. Kasutage üksnes laadijat, mis on Teie seadmega kaasa antud. Mistahes teise laadija kasutamine võib akut ja trimmerit jäädavalt kahjustada.
4. Kasutage laadijat üksnes standardsetes kodumajapidamise elektripistikupesades.
5. Arge kasutage laadijat ega laadija juhet valeks otstarbeks.
6. Arge kasutage laadijat, kui laadija või laadija juhe on kahjustatud.
7. Kasutage laadijat üksnes siseruumides.
8. Ärge kasutage laadijat välitingimustes.

Kandke silmakaitsevahendeid

Et vältida elektrilöögi võimalust, ärge kasutage seadet niisketes ega märgades tingimustes.

Lülitage välja! Eemaldage akupakk enne regu- leerimist või puhastamist.

Hoiatus: Lõikejõhv jätkab pöörlemist ka pärast masina väljalülitamist.

1. Hoidke ja laadige antud seadet jahedas, kuivas, hästi ventileeritud ning lastele kättesaamatus paigas.
2. Ärge laadige akut ega kasutage seadet plahvatus- või korrosiooniohtlikus keskkonnas. Vältige piirkondi, kus leidub kergestisüttivaid vedelikke või gaase, et vältida tulekahju või plahvatuse esilekutsumist.
3. Ärge üritage seadet, kaasa arvatud akut, remontida. Nailonjöhvi asendamine ja seadme puhastamine on ainsad toimingud, mida saab hoolduseks teha kasutaja ise.
4. Ärge sisestage mingeid esemeid mootori piirkonda. Hoidke see ülekuumenemise vältimiseks prahist vaba.
5. Ärge tuhastage ega vigastage akut. Akud sisaldavad ohtlikke kemikaale. Korraldage jäätmekäitlus nõuete-kohaselt.

Ettevalmistamine

1. Toote kasutamise ajal kandke alati silmakaitsevahendeid, tugevaid jalatseid ja pikki pükse. Årge kasutage varustust, kui olete paljajalu või kannate lahtisi sandaale.
2. Enne masina kasutamist ja pärast mistahes lööke kontrollige, et ei esineks kulumise ega kahjustuste märke, ning laske vajaduse korral remontida.
3. Vaadake lõigatav piirkond enne iga kasutuskorda üle. Kõrvaldage kõik sellised esemed, nagu kivid, klaasikil-lud, naelad, traat, nöör jne, mis võivad trimmeri peasse lennata või selles takerduda.
4. Enne kasutamist vaadake üle, et piirkonnas ei oleks loomi, eriti siile.
5. Kontrollige, et lõikepea, pool ja kate oleksid õigesti kohale sobitatud.

Kasutamine

1. Kasutage trimmerit üksnes päevavalguses või heas kunstlikus valguses.
2. Vältige oma trimmeriga töötamist märjas rohus, kui see on võimalik.
3. Olge märjas rohus ettevaatlik, kuna võite tasakaalu kaotada.
4. Nõlvadel olge tasakaalu säilitamisega eriti hoolikas ning kandke mittelibisevaid jalanõusid.
5. Årge liikuge trimmimise ajal tagurpidi, kuna võite komistada. Jalutage, ent ärge jookske.
6. Ärge mitte kunagi kasutage trimmerit, mille kaitsekatted on kahjustatud või kohale panemata.
7. Ärge mitte kunagi sobitage metallist löikeelemente.
8. Hoidke käed ja jalad kogu aeg lõikeseadistest eemal, eriti siis, kui lülitate mootori sisse.
9. Hoidke lõikepead vöökoha tasemest allpool.
10. Trimmimise või servade lõikamise ajal ärge kummarduge trimmeri kaitsekatte kohale, kuna lõikejõhv võib esemeid üles lennutada.
11. Hoiduge nailonjõhvist äralõigatud tükkide eest, mis kasutamise ajal välja loobitakse.

EESTI - 1

1. Kui olete puutunud mingi eseme vastu, siis ärge kasutage oma trimmerit seni, kuni olete kindel, et kogu trimmer on turvalises tööseisukorras.

2. Kui trimmer hakkab ebanormaalselt vibreerima, siis kontrollige seda viivitamatult. Ülemäärane vibratsioon vöib pöhjustada vigastusi.

Hooldus ja hoiule panek

1. Jälgige, et köik mutrid, poldid ja kruvid oleksid kövasti kinni, et oleksite kindel, et trimmer on töötamiseks turvalisesseisukorras.

2. Ohutuse huvides asendage kulunud või kahjustatud detailid.

3. Kasutage asenduseks üksnes lõikejõhvi, mis on sellele tootele ette nähtud.

4. Kasutage asenduseks üksnes detaile ja tarvikuid, mida on soovitanud Husqvarna UK Ltd.

5. Pärast mistahes lõikejõhviga seotud hooldustööd viige toode enne sisselülitamist alati tagasi selle normaalsesse tööasendisse.

6. Et vältida vigastuste ohtu, hoidke sõrmed ja käed kaitsekatte eiservalt jõhvilõikurist eemal.

7. Puhastage seadet kuiva lapiga. Ärge mitte kunagi kasutage seadme puhastamiseks metallist esemeid.

8. Vaadake trimmer üle ja hooldage seda regulaarselt. Mistahes remonditööd peab teostama volitatud remonditöökoda.

9. Pange toode hoiule jahedasse, kuiva ja lastele kättesaamatusse kohta. Ärge pange toodet hoiule välitingimustesse.

10. Laske tootel enne hoiule panekut vähemalt 30 minutit maha jahtuda.

Akupakk

Akupaki hooldus

1. Kui akupakk tühjeneb teatava ajavahemiku jooksul kiiresti pärast täielikku 6-tunnist laadimisperioodi, siis on vaja akupakk välja vahetada.

2. Akupakil on teatav laeng olemas, ent maksimaalse kasutusaja tagamiseks laadige oma akupakki enne esimest kasutuskorda 6 tundi.

3. Et vältida akupaki jäädavat kahjustamist, ärge pange seda kunagi hoiule tühjaks laetud seisundis.

4. Akupaki vahetamiseks ja oma vana akupaki turvaliseks jäätmekäitluseks võtke ühendust oma kohaliku volitatud teeninduskeskusega/ edasimüüjaga/hulgimüüjaga.

5.Aku

24 volti. 1,6 ampertundi „Suur jõudlus” Kasutuseaks hermetiseeritud Ei vaja hooldust

- OLULINE. KORRALDAGE OMA VANA AKUPAKI JÄÄTMEKÄITLUS TURVALISELT. ÄRGE SEDA LAHTI LÖIGAKE, PÖLETAGE EGA TUHASTAGE.

Talveks hoiule panek

1. Laadige enne talveks hoiule panekut täielikult 6 tundi.

2. Tehke akupakile iga 3 kuni 4'kuu tagant täieliku 6-tunnise laadimisperioodiga taaslaadimine, et täiendada aku laengut talveks hoiule paneku ajal.

3. Vältige pikemat hoiule panekut ilma taaslaadimiseta.

4. Pange hoiule jahedasse ja kuiva kohta.

Täiendava info saamiseks akupaki vahetamise kohta võtke ühendust oma kohaliku edasimüüjaga.

Kokkupaneku juhised

Lülitushoova kokkupanek toruga (A1)

- Tagage, et sisemine juhe poleks keerdus.

1. Viige toru lülitushoova sisse.

2. Lükake, kuni see klöpsab oma asendisse kinni

• TAGAGE, ET TORU OLEKS TÄIELIKULT KOHALE PAIGUTUNUD, ÜRITADES SEDA EEMALDADA.

Trimmeripea kokkupanek toruga (A2)

- Tagage, et sisemine juhe poleks keerdus.

1. Viige toru trimmeripea sisse.

2. Lükake, kuni see klöpsab oma asendisse kinni.

• TAGAGE, ET TORU OLEKS TÄIELIKULT KOHALE PAIGUTUNUD, ÜRITADES SEDA EEMALDADA.

Ratta kokkupanek (B1) & (B2)

1. Uhendage ratas trimmeriga, tagades, et see oleks paigutunud trimmeripeas olevasse ALUMISSE soonde, nagu on näidatud joonisel B1.

2. Klöpsake ratas mölemalt poolt kokku, tagades, et see oleks turvaline (B2).

3. Ratas peab vabalt pöörlema.

Taimekaitse kokkupanek (B3) & (B4)

1. Avage taimekaitse, nagu on näidatud joonisel B3, ning asetage see trimmeripeas olevasse ÜLEMISSE soonde. Pöörake taimekaitset kellaosuti suunas, kuni see KLÖP-SAB oma lähteasendisse (B4).

Turvakatte kokkupanek (C1) & (C2)

1. Paigutage turvakate lõikepea peale. Veenduge, et nailonjõhv oleks ette söödetud läbi turvakattes oleva ava, nagu on näidatud joonisel C1.

2. Suruge turvakate paigale ja pöörake seda suunas, nagu on näidatud joonisel C2, kuni on kuulda klõpsu ning turvakate on kindlalt oma asendisse lukustunud.

- TAGAGE, ET TURVAKATE OLEKS KINDLALT OMA KOHAL, ÜRITADES KATET KEERUTADA.

Hoidekäepideme kokkupanek (D)

1. Tömmake hoidekäepideme vabastushooba käepideme otsa suunas.

2. Vajutage kaks hoidekäepideme küljel olevat nuppu alla.

3. Paigutage nupud põhikäepidemesse ja vabastage hoob.

4. Reguleerige hoidekäepide köige mugavamasse tööasendisse, tömmates vabastushooba ja liigutades käepidet.

Kõrguse reguleerimine (E)

1. Pöörake kõrguse reguleerijat (E1) selle lukust vabastamiseks näidatud suunda (E2).

2. Reguleerige toru pikkus köige mugavamasse tööasendisse.

3. Pöörake körguse reguleerijat selle lukustamiseks vastassuunda (E3).

• TAGAGÈ, ÉT TORU OLEKS TÄIELIKULT TURVATUD.

Akupaki laadimine

Esmane laadimisprotseduur

1. Kasutage laadijat üksnes siseruumides.

2. Tagage, et laadija ei oleks niiskuse käes. Hoidke laadija ja akupakk kogu aeg kuivad. Hoolitsege, et laadijal oleks laadimise ajal hea ventilatsioon.

3. Ühendage laadija ühendusklemm (F1) akupakiga.

4.Uhendagelaadija(F2) sobivasse kodumajapidamise elektriseinakontakti ning lülitage see sisse.

1. Punaneindikaatorlamp(F3) helendab laadimise ajal pidevalt.

2. Täieliku laadungini jõutakse 3 tunniga, misjärel laadijal olev indikaatorlamp (F3) muutub roheliseks. Laadimise ajal läheb laadija soojaks. See on normaalne ja tähendab, et laadija töötab korralikult.

1. Taaslaadige akupakk nilpea, kui Teie trimmeri lõike-jõudlus hakkab raugema ja aeglustuma.

EESTI - 2

1. Vältige akupaki kasutamist „sügava" tühjaksladimiseni, s.t vältige akupaki täielikku alaldamist.
2. Järgige protseduuri, mida on kirjeldatud lõigus „Esmane laadimisprotseduur”.
3. Akupaki laadimine vastavalt neile juhistele peab tagama aku maksimaalse kasutusea.

1. Ühendage akupakk, nagu on näidatud joonisel G, tagades, et see oleks klöpsanud oma asendisse ja kindlalt kohale paigutunud.
2. Eemaldamiseks vajutage mölemal pool akupakki olevat kaht nuppu (G1) ning libistage see maha.

Kuidas trimmida ja servi lõigata

• HOIATUS
- Soovitatav on kasutada silmakaitsevahendeid. Trimmimise või servade lõikamise ajal ärge kummarduge trimmeri kohale, kuna lõikejõhv võib esemeid üles lennutada. Ärge laske lõikepeal maapinnale toetuda. Ärge koormake oma trimmerit üle. Ülekoormust saab vältida, kui tagate, et mootori kiirus ei langeks ülemääraselt. EEMAL-DAGE AKUPAKK ENNE, KUI ÚRITATE VÖTTA ETTE MISTAHES HOOLDUST VÕI REGULEERIMIST.
• ENNE KASUTAMIST
Tagage, et jõhvi antaks ette.
- Enne, kui hakkate trimmima või servi lõikama, tagage, et mootor töötaks täieliku kiirusega.

Kuidas trimmida

1. Hoidke, nagu on näidatud joonisel H.
2. Käivitamiseks suruge turvalukustusele (H1) ja seejärel lülitushoovale (H2).
3. Lõigake nailonjõhviga teatud nurga all, kasutades otsa (J).
4. Kiigutage trimmerit lõikeala sisse ja sellest välja, tehes väikesi lõikeid (K).
5. Jöhvi söödetakse automaatselt ette iga kord, kui trimmeripea pöörlemine peatub ja see läheb tagasi töökiirusele.
6. Jõhvi saab täiendavalt manuaalselt ette sööta, nagu on kirjeldatud lõigus „Manuaalne jõhvi ettesöötmine”
7. Oma trimmeri peatamiseks laske lülitushoob lahti. Löikepea peatub umbes ühe sekundi pärast.

Taime- ja puukaitse kasutamine

Taime- ja puukaitse võimaldab trimmida rohtu taimede ja puude lähedalt, ilma et neid lõikejõhviga kahjustataks.

1. Pöörake kaitse selle edasilikumise asendisse, nagu on näidatud joonisel K1.

2. Kasutage trimmerit puude ümber (K2) ja taimede lähedal.

Kuidas servi lõigata

1. Tagage, et taimekaitse oleks LAHTEASENDIS
2. Servalõikamise režiimile vahetamiseks vajutage nuppu (L1) ja keerutage pead (L2). Kuuldav „klõps” kinnitab, et pea on lukustunud.
3. Hoidke, nagu on näidatud joonisel H.
4. Käivitamiseks suruge turvalukustusele (H1) ja seejärel lülitushoovale (H2).
5. Täiendava stabiilsuse tarbeks toetage servalõikur rattale ja joondage see muru servaga. Lõigake servi suunas, mis on näidatud joonisel M.
6. Oma trimmeri peatamiseks laske lülitushoob lahti.
7. Trimmimise režiimile tagasiminekuks vajutage nuppu ja keerutage pea vastassuunas tagasi. Kuuldav „klöps” kinnitab, et pea on lukustunud.
8. Servade lõikamisel tagage, et servalõikamise ratas toetuks alati rohule (ent mitte jalgrajale / söiduteele).

Põösaste asendi kasutamine

1. Vajutades oma jalaga hoovale (N1), saate käepideme lasta alla kolme erinevasse asendisse, et võimaldada toote kasutamist põõsaste ja madalate takistuste (O) all.

Automaatne jõhvi ettesöötmise süsteem

Kuidas automaatne jõhvi ettesöötmine töötab (P)

1. Kui trimmer esmaselt sisse lülitada, siis söödetakse ette väike jupp jöhvi.
2. Kui nailonjõhv puutub vastu jõhvilõikurit (P1), siis on kuulda „ragisevat” heli. ÄRGE SATTUGE ÄREVUSSE, see on täiesti normaalne. Umbes 5 sekundi pärast lõigatakse jõhv õigesse pikkusesse ning heli sumbub, kui mootor jõuab täieliku kiiruseni.

3. Enne, kui hakkate trimmima või servi lõikama, tagage, et mootor töötaks täieliku kiirusega.

4. Kui nailonjõhvi lõikamisel tekkivat heli pole kuulda, siis on tarvis rohkem jõhvi ette sööta.

5. Et rohkem jõhvi ette sööta, on kõigepealt vaja lasta mootoril täielikult peatuda ning seejärel see taaskäivitada, lastes mootoril jõuda täieliku kiiruseni.
6. Korrake 4. sammu, kuni kuulete, et jõhv puutub vastu lõikurit. (Ärge korrake seda protseduuri rohkem kui 6 korda.)

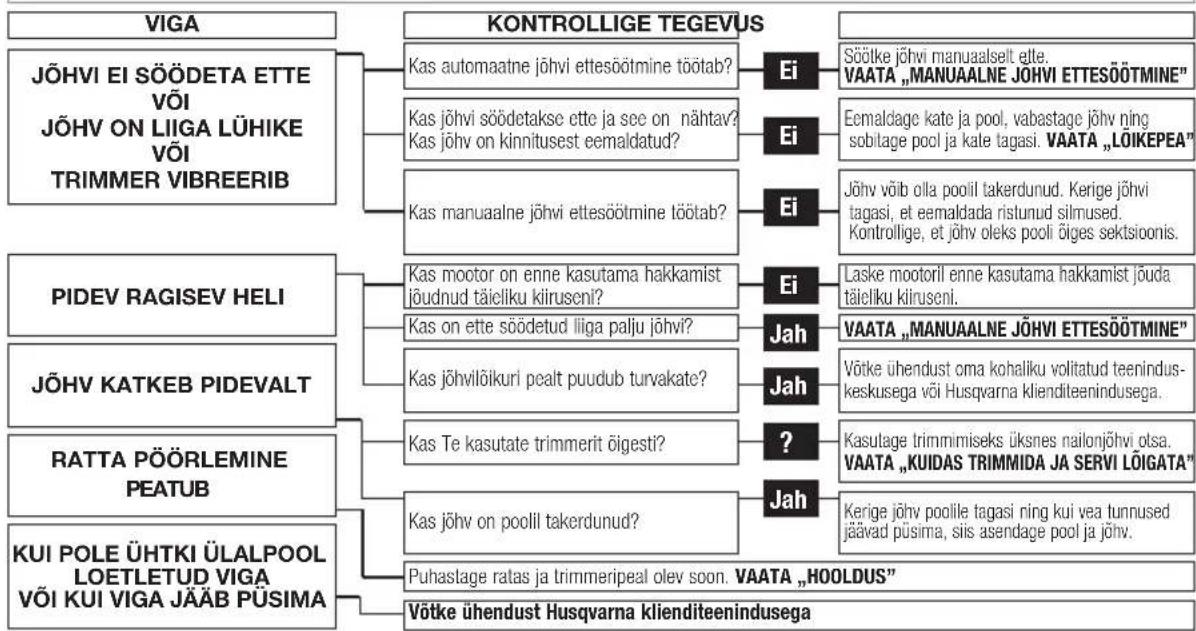

7. Kui automaatse jõhvi ettesöötmisega esineb probleeme, siis vaadake järele „Veaotsingu tabelist”.

Manuaalne jõhvi ettesöötmine

Nailonjõhvi manuaalne ettesöötmine (Q)

1. Vajaduse korral saab jöhvi manuaalselt ette sööta.

2. Selle tegemiseks vajutage manuaalse jõhvi ettesööt-mise nuppu (Q1) ja laske see lahti, samal ajal tömmates örnalt jõhvi, kuni see jõuab jõhvilõikurini.

3. Kui jõhv ulatub jõhvilõikurist mööda, siis on liiga palju jõhvi ette söödetud.

4. Kui on liiga palju jõhvi ette söödetud, siis eemaldage pooli kate ning nõksutage pooli kellaosuti vastassuunas, kuni jõhv on soovitud pikkusega.

Lõikepea

Pooli katte eemaldamine

1. Vajutage kaht katte vabastamise riivi (R1) ja hoidke need all.
2. Tōmmake poolihoidikult kate maha (R3).

Pooli katte tagasi sobitamine (R2)

1. Hoidke katte (R2) ja poolihoidiku (R3) kõik piirkonnad puhtad. Kui sellega ei saada hakkama, siis ei pruugi kate olla kindlalt poolihoidikusse paigutunud.
2. Pange kate tagasi, vajutades seda tugevasti poolihoidiku suunas ALLA, et tagada, et kate oleks täielikult kohale paigutunud.
3. Kontrollige, et kate oleks korralikult kohale sobitatud, proovides seda eemaldada ilma kaht riivi alla vajutamata.

Nailonjõhvi asendamine

Teie mugavuse huvides on soovitatav, et ostaksite pooli (R4) ja jõhvi komplektina. Nailonjõhv on ka omaette saadaval. Mölemad on saadaval Teie kohaliku edasimüüja juures.

Pooli ja jõhvi kohale sobitamine komplektina:

1. Eemaldage vana pool (R4).
2. Paigutage uus pool poolihoidikusse (R3) selliselt, et pooli väljalõike piirkond (S1) oleks ühel joonel aasaga, nagu on näidatud joonisel S2.
3. Vabastage jõhv kinnitusest (T1) ning viige jõhv läbi aasa (S).
4. Tagage, et pool (R4) oleks täielikult kohale paigu-tunud, seda kohale sobitamise ajal örnalt pöörates ning samal ajal poolihoidikut (R3) tugevalt hoides.
5. Sobitage kate tagasi (R2).

EESTI - 3

Ainult nailonjõhvi kohale sobitamine:

- Pidage meeles! Teie toode on ette nähtud kasutamiseks üksnes nailonjõhviga, mille maksimaalne läbimõõt on 1,5 mm. Kasutage üksnes Flymo originaalset nailonjõhvi.

1. Võtke umbes 10 meetrit jõhvi. Pistke jõhv 15 mm pikkuselt poolis olevasse avasse (T) ning kerige jõhvi selles suunas, mis on näidatud nooltega pooli ülemises otsas. Jätke jõhv umbes 100 mm pikkuselt kerimata ning pange see kinnitusse, nagu on näidatud joonisel T1.

2. Tuleb kanda hoolt, et oleks tagatud jõhvi täpne kerimine poolile. Kui sellega ei saada hakkama, möjustab see automaatse jõhvi ettesöötmise tõhusust.

3. Seejärel sobitage pool kohale, nagu on kirjeldatud ülalpoollõigus„Pooli ja jõhvi kohale sobitamine komplektina”.

Viige toode enne sisselülitamist alati tagasi selle normaalsesse tööasendisse.

Hooldus

- HOIATUS. Eemaldage akupakk enne, kui üritate võtta ette mistahes hooldust või reguleerimist. Lõikepea jätkab pöörlemist ka pärast trimmeri väljalülitamist. Hoidke sõrmed ja käed kaitsekatte esiservalt jõhvilõikurist eemal.

Teie Contouri hooldus

Pärast seda, kui olete oma Flymo Contouri kasutamise lõpetanud, järgige allpool toodud protseduuri:

1. Ärge mitte kunagi puhastage oma trimmerit veega, puhastusvedelike ega lahustitega, vaid eemaldage lihtsalt praht sobivate vahenditega, pehme harja või kuiva lapiga.

2. Puhastage pehmet harja kasutades tervenisti turvakatte sisemus, lõikepea (V) ja mootori korpuse õhuvõtuavad (W).

3. Eemaldage ratas, vajutades ühele nuppudest. Puhastage ratas (X) ja trimmeripeal olev soon (Y) pehme harjaga.

4. Ühendage ratas, nagu on kirjeldatud lõigus „Ratta kokkupanek”.

5. Vaadake trimmer, eriti lõikepea detailid, hoolikalt üle.
6. Kui Teie trimmer on kahjustatud, siis võtke igal juhul ühendust oma kohaliku Husqvarna teeninduskeskusega.

- Ärge mitte kunagi kasutage kahjustatud trimmerit.

Hoiule panek

1. Pange hoiule jahedasse, kuiva ja lastele kättesaamatusse kohta. Ärge pange hoiule välitingimustesse.
2. Laske tootel enne hoiule panekut vähemalt 30 minutit maha jahtuda.

Veaotsingu tabel

HOIATUS. Eemaldage akupakk enne, kui üritate võtta ette mistahes hooldust või reguleerimist.

    B --> G["KAS automaatne jõhvi ettesöötmine töötab?"]
    B --> H["Kas jõhvi söödetakse ette ja see on nähtav?"]
    B --> I["Kas jõhv on kinnitusest eemaldatud?"]
    B --> J["Kas manuaalne jõhvi ettesöötmine töötab?"]
    B --> K["Kas mootor on enne kasutama hakkamist jõudnud täicliku kiiruseni?"]
    B --> L["Kas on ette söödetud liiga palju jõhvi?"]
    B --> M["Kas jõhvilõikuri pealt puudub turvakate?"]
    B --> N["Kas Te kasutate trimmerit õigesti?"]
    B --> O["Kas jõhv on poolil takerdunud?"]
    B --> P["Puhaslage ratas ja trimmeripeal olev soon. VAATA „HOOLDUS”"]
    B --> Q["Võtke ühendust Husqvarna klienditeenindusega"]

    C --> R["Ei"]
    C --> S["Ei"]
    C --> T["Ei"]
    C --> U["Ei"]
    C --> V["Ei"]
    C --> W["Ei"]
    C --> X["Ei"]
    C --> Y["Ei"]
    C --> Z["Ei"]
    C --> AA["Ei"]
    C --> AB["Ei"]
    C --> AC["Ei"]
    C --> AD["Ei"]
    C --> AE["Ei"]
    C --> AF["Ei"]
    C --> AG["Ei"]
    C --> AH["Ei"]
    C --> AI["Ei"]
    C --> AJ["Ei"]
    C --> AK["Ei"]
    C --> AL["Ei"]
    C --> AM["Ei"]
    C --> AN["Ei"]
    C --> AO["Ei"]
    C --> AP["Ei"]
    C --> AQ["Ei"]
    C --> AR["Ei"]
    C --> AS["Ei"]
    C --> AT["Ei"]
    C --> AU["Ei"]
    C --> AV["Ei"]
    C --> AW["Ei"]
    C --> AX["Ei"]
    C --> AY["Ei"]
    C --> AZ["Ei"]
    C --> BA["Ei"]
    C --> BB["Ei"]
    C --> BC["Ei"]
    C --> BD["Ei"]
    C --> BE["Ei"]
    C --> BF["Ei"]
    C --> BG["Ei"]
    C --> BH["Ei"]
    C --> BI["Ei"]
    C --> BJ["Ei"]
    C --> BK["Ei"]
    C --> BL["Ei"]
    C --> BM["Ei"]
    C --> BN["Ei"]
    C --> BO["Ei"]

Keskkonnakaitse info

• „Kasutusea lõpule jõudnud” toote jäätmekäitlusel tuleb pidada silmas keskkonna alast teadlikkust.
• Vajaduse korral võtke jäätmekäitluse kohta info saami-seks ühendust oma kohaliku ametkonnaga.

AKU JÄÄTMEKÄITLUS

• Aku tuleb enne jäätmekäitluse korraldamist tootest eemaldada (vaata löiku „Aku vahetamine”)
• Antud tootes on kasutusel NiMH aku ning seda ei tohi kasutusea löppedes koos tavaliste olmejäätmetega minema visata.
• Aku tuleb viia volitatud teeninduskeskusesse või Teie kohalikku taaskasutusjaama.
• ÄRGE visake akut vette.
• NiMH akud võivad tervist kahjustada ning nende käitlus tuleb korraldada tunnustatud taaskasutusettevõttes

kooskõlas Euroopa Liidu määrustega.

- ÄRGE tuhastage akut.

Tootel või selle pakendil olev sümbol viitab sellele, et käesolevat toodet ei tohi käidelda olmejäätmetena. Selle asemel tuleb see elektri- ja elektroonikavarustuse taaska-sutuseks loovutada vastavasse kogumispunkti. Tagades, et antud toote jäätmekäitlus on korraldatud nõuetekohaselt, aitate ennetada võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis vastasel korral võiksid olla tingitud antud toote sobimatust jäätmekäitlusest. Käesoleva toote taaskasutuse kohta üksikasjalikuma info saamiseks võtke palun ühendust kohaliku omavalitsuse, olmejäätmete käitlusettevõtte või kauplusega, kust Te toote ostsite.

EESTI - 4

Soovitused teeninduseks

• Teie toode on kordumatult identifitseeritud höbedase ja musta toote tüübisildiga.
• Me soovitame tungivalt, et Teie toode teeks läbi teeninduse vähemalt iga kaheteistkümne kuu tagant ning professionaalse rakenduse puhul sagedamini.

Asendatavad detailid

Pool ja jõhv

Viite nr: FLY047 Detaili nr: 510747890

Garantii & garantiipoliitika

Kui mistahes detail leitakse garantiiaja jooksul olevat defektne tootmisvea tõttu, siis Husqvarna UK Ltd. teeb oma volitatud teeninduse remonditöökodade vahendusel remondi või asenduse kliendi jaoks tasuta järgmistel eeldustel:

(a) Veast on teatatud otse volitatud remonditöökojale.
(b) On esitatud ostu töendav dokument.
(c) Viga pole põhjustatud kasutaja poolse väärkasutuse, hooletuse või vale reguleerimise tõttu.
(d) Tõrge pole tingitud tavapärasest kulumisest.

(e) Masinat pole teenindatud ega remonditud, koost lahti võetud ega manipuleeritud mistahes isiku poolt, keda pole Husqvarna UK Ltd. poolt volitatud.

(f) Masinat pole kasutatud väljarentimiseks.

(g) Masina omanikuks on selle esialgne ostja.

(h) Masinat pole kasutatud ärilisel otstarbel

* Käesolev garantii on täienduseks tarbija seadusjärgsetele öigustele ning ei kahanda neid mitte mingil viisil. Järgmistest asjaoludest tulenevad törked ei kuulu garantii alla, mistöttu on oluline, et Te loeksite läbi käesolevas

„Kasutusjuhendis” sisalduvad juhised ning saaksite aru, kuidas oma masinat kasutada ja hooldada:

Törked, mis ei kuulu garantii alla

* Nailonjōhvi asendamine.
* Törked esmasest veast mitteteatamise tulemusel.
* Törked äkilise löögi tulemusel.
* Törked toote kasutamise tulemusel, mis polnud koos-kõlas käesolevas „Kasutusjuhendis” sisalduvate juhiste ja soovitustega.
* Masinad, mida on kasutatud väljarentimiseks, ei kuulu käesoleva garantii alla.
* Järgnevalt loetletud ühikuid peetakse kuludetailideks ning nende kasutusiga söltub regulaarsest hooldusest, mistõttu need pole tavaliselt kehtiva garantiinõude subjektiks: nailonjõhv, pool ja juhe.

\* Ettevaatust!

Husqvarna UK Ltd. ei võta omale garantiiaja jooksul vastutust defektide eest, mis on põhjustatud tervikuna või osaliselt, otseselt või kaudselt asendusdetailide või lisadetailide sobitamise tõttu, mis pole Husqvarna UK Ltd. poolt toodetud ega heaks kiidetud, või masina mistahes viisil muutmise tõttu.

EÜ vastavusdeklaratsioon

Husqvarna AB, S-561 82, Huskvarna, Rootsi

Kinnitame oma ainuvastutusel, et toode (tooted):

Nimetus......Murutrimmer

Tüübi (tüüpide) nimetus ...... CCTE25

Seeria tähis...... Vaata toote tüübisilti

Valmistamise aasta...... Vaata toote tüübisilti

On vastavuses järgmiste EÜ direktiivide oluliste nõuete ja sätetega:

2006/42/EÜ, 2006/95/EÜ, 2004/108/EÜ, 2000/14/EÜ, 2011/65/EL

Põhineb järgmistel rakendatud EL-i harmoneeritud standarditel:

EN 60335-1, EN 60335-2-91, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2

Maksimaalne A-filtriga korrigeeritud helirõhutase LpA käsitseja asukohas, mida on möõdetud vastavalt standardile EN 60335-2-91, on ära toodud tabelis.

Maksimaalne kämbla / käsivarre vibratsiooni kaalutud väärtus ah, mida on möödetud vastavalt standardile EN 60335-2-91 ülalpool nimetatud toote (toodete) näidise varal, on ära toodud tabelis.

2000/14/EÜ: Möödetud helivõimsuse taseme LWA ja garanteeritud helivõimsuse taseme LWA väärtused on vastavuses tabelis esitatud numbritega.

Vastavushindamismenetlus......VI lisa

Teavitatud asutus ....Intertek, Davy Avenue, Knowlhill, Milton Keynes, Bucks, MK5 8NL, England

Ulm, 05.11.2013

P. Lameli

Ülemtehnik

Tehnilise dokumentatsiooni hoidja

Tüüp CCTE25
Lõike laius (cm) 25
Lõikeseadise pöörlemiskiirus (rpm) 8.500
Mõõdetud helivõimsuse tase LWA (dB(A)) 82
Garanteeritud helivõimsuse tase LWA (dB(A)) 96
Helirõhutase LpA (dB(A)) 74,4
Ebakindlus KpA (dB(A))	2,5
Kämbla / käsivarre vibratsioon ah (m/s2)	1,8
Ebakindlus Kah (m/s2)	1,5
Kaal (kg)	3,2

EESTI - 5

Drošiba
