KULLANIM KILAVUZU ACTracer Laserliner

Manual_AC-Tracer_Rev.0910_print.indd 73 05.10.2010 14:39:31 Uhr74 – CihazÚ sadece kullanÚm amacÚna uygun ŭekilde teknik özellikleri dahilinde kullanÚnÚz. – Sadece orjinal ölçüm adaptörlerini kullanÚnÚz. – Sadece orjinal ölçüm kablolarÚnÚ kullanÚnÚz.. BunlarÚn ölçüm cihazÚnda da olduŒu gibi doŒru voltaj, kategori ve Amper nominal güçlerine sahip olmalarÚ gerekmektedir. – Pil yuvasÚnÚ açmadan önce cihazÚn tüm elektrik kaynaklarÚndan ayrÚlmÚŭ olmasÚ gerek- mektedir. – Mümkün olduŒunca yalnÚz çalÚŭmayÚn. – Ölçüm uçlarÚnÚ sadece kulplarÚndan tutunuz. Ölçüm kontaklarÚna ölçüm esnasÚnda kesinlikle dokunmayÚnÚz. – Sadece komple hazÚrlanmÚŭ cihazÚ (vericinin ölçüm kablolarÚ takÚlÚ vaziyette) elek- trik kayna ŒÚna baŒlayÚnÚz. Öncesinde elektrik devresinin voltajÚnÚ kesiniz ve kablolarÚ baŒladÚktan sonra yeniden açÚnÚz. Ana ŭalteri üçüncü ŭahÚslar tarafÚnca yanlÚŭlÚkla açma ihtimaline karŭÚ koruyunuz. – Cihaz nem veya diŒer iletken kalÚntÚlar ile ÚslanmÚŭ ise voltaj altÚnda çalÚŭÚlamaz. 25V AC ve de 60V DC ve üzeri voltajlarda nemden dolayÚ hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadÚr. CihazÚ kullanmadan önce temizleyin ve kurulayÚn. DÚŭ mekan kullanÚmÚnda cihazÚn sadece uygun hava koŭullarÚnda ya da uygun koruyucu önlemler alÚnmak suretiyle kullanÚlmasÚna dikkat ediniz. – 25V AC ve de 60V DC üzerinde voltajlar ile çalÚŭÚldÚŒÚnda daha da itinalÚ ve dikkatli olmak ŭarttÚr. Elektrik iletkenlerine dokunulduŒunda bu voltajlarda dahi hayati tehlike boyutun- da ceyran çarpma tehlikesi bulunmaktadÚr. – CihazÚ iletken parçacÚklar bulunan ortamlarda veya rutubet oluŭumu nedeniyle (örn. çiy düŭmesi veya yoŒuŭma sonucu) geçici iletkenlik durumlarÚnÚn oluŭtuŒu ortamlarda kullanmayÚnÚz. Emniyet Direktiƃ eri AlÚcÚ ve Verici içeren Kablo Bulma CihazlarÚ Seti – ÇalÚŭma esnasÚnda birbiri ile baŒlantÚlÚ olan elektrik devrelerinin hÚzlÚ ŭekilde tespiti. – Elektrik taŭÚyan, biribirleri ile baŒlantÚlÚ elektrik devrelerideki kablo yerlerinin belirlenmesi. – Elektrik taŭÚyan tesisatlarda sigorta devrelerinin sÚnÚrlanmasÚ. – Vericinin elektrik beslemesi doŒrudan kontrol edilecek olan ŭebeke kablosu üzerinden = çalÚŭma ŭartlarÚ altÚnda ölçüm. – Bina tesisatlarÚnda doŒrudan ve hÚzlÚ kontrol için priz adaptörü. – Lamba devrelerinde doŒrudan ve hÚzlÚ kontrol için lamba adaptörü. Fonksiyon / KullanČm AmacČ KullanÚm kÚlavuzunu ve ekte bulunan „Garanti Bilgileri ve DiŒer AçÚklamalar“ defterini lütfen tam olarak okuyunuz. Ġçinde yer alan talimatlarÚ dikkate alÚnÚz. Bu belgeleri özenle saklayÚnÚz.

Mutlaka dikkat edilmesi gereken önemli hususlar. AŭÚrÚ gerilim kategorisi III: Sabit tesislerde ve bileŭenlerin güvenliŒi ve iŭlevselliŒine özel gereksinimlerin bulunduŒu durumlarda kullanÚlan bileŭenler; örn. sabit tesisatlarda kullanÚlan ŭalterler ve sabit tesisata kalÚcÚ baŒlantÚ halinde bulunan endüstriyel kullanÚm amaçlÚ cihazlar gibi. Koruma sÚnÚfÚ II: Test cihazÚ, artÚrÚlmÚŭ ya da iki katlÚ bir yalÚtÚma sahiptir. Tehlikeli alan uyarÚsÚ Tehlikeli elektrik gerilimi uyarÚsÚ: CihazÚn içinde bulunan, korunmayan, elektrik taŭÚyan bileŭenler, kiŭilere elektrik çarpma riski taŭÚyan yeterli boyutta tehlikelere yol açabilir. Semboller – Elektrik tesislerinin tehlike sÚnÚrlarÚ yakÚnÚnda yalnÚz baŭÚnÚza ölçüm yapmayÚnÚz ve sadece sorumlu bir elektrik uzmanÚnÚn talimatlarÚna uygun hareket ediniz. – Her ölçümden önce kontrol edilecek alanÚn (ms. kablo), kontrol cihazÚnÚn ve kullanÚlan parçalarÚnÚn (ms. baŒlantÚ kablosu) arÚzasÚz durumda olduŒundan emin olunuz.CihazÚ bili- nen bir voltaj kayanŒÚnda (ms. AC kontrolü için 230 V‘luk bir priz) test edin. Bir veya birden fazla fonksiyonu arÚza gösterdiŒinde cihazÚn bir daha kullanÚlmamasÚ gerekmektedir. – Vericiyi sürekli açÚk bÚrakacak ŭekilde kullanmayÚnÚz, sadece ölçüm süresince açÚk bÚrakÚnÚz. Bir ölçüm sonrasÚnda vericinin (ölçüm kablolarÚ dahil) ölçüm devresinden çÚkartÚ lmasÚ gerekmektedir. – Cihaz rutubete veya sÚvÚlara maruz bÚrakÚlmamalÚdÚr. DÚŭ mekan kullanÚmÚnda cihazÚn sadece uygun hava koŭullarÚnda ya da uygun koruyucu önlemler alÚnmak suretiyle kullanÚlmasÚna dikkat ediniz. – Ölçüm cihazlarÚ ve aksesuarlarÚ çocuk oyuncaklarÚ deŒildir. ÇocuklarÚn eriŭiminden uzak bir yerde saklayÚnÚz. – CihazÚ patlayÚcÚ gazlarÚn bulunduŒu veya buharlÚ ortamlarda kullanmayÚnÚz. – CihazÚ kir ve hasar almasÚndan koruyunuz ve kuru ortamlarda muhafaza edilmesine dikkat ediniz. – YapÚsal açÚdan cihazÚn deŒiŭtirilmesi yasaktÚr. – CihazÚn uygun kullanÚ mÚ ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alÚnÚz.

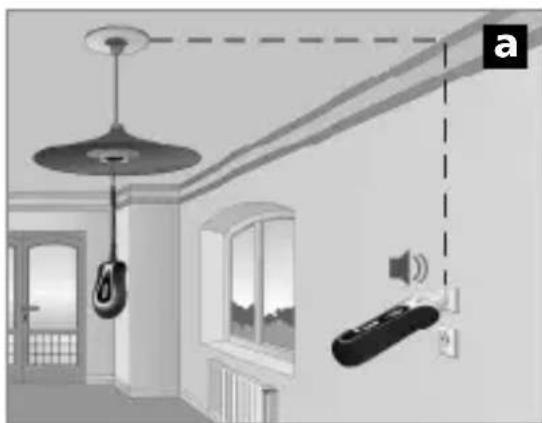

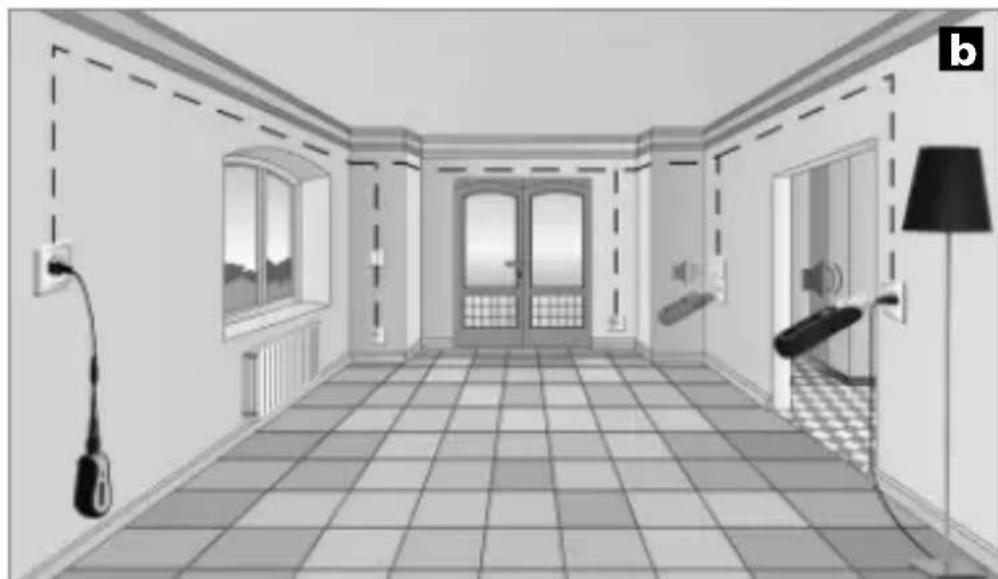

Hassasiyeti arttÚrma ve kapatma CihazÚ açma ve hassasiyeti azaltma Vericiyi ölçülecek hatta baŒlayÚnÚz. SonrasÚnda alÚcÚyÚ çalÚŭtÚrÚp aramayÚ baŭlatÚnÚz, bkz. ŭek. a, b. AlÚcÚnÚn sinyal sesi duyulursa, ölçülen nesne aynÚ elektrik devresine aittir. AlÚcÚ en fazla 5 cm derinlikte bulunan hatlarÚ tespit edebilmektedir. DeŒiŭik yapÚsal koŭullar ve metalik yalÚtÚmlar maksimum ölçüm derinliŒini ciddi bir ŭekilde etkileyebilir. Tavsiye 1: AlÚcÚyÚ en yüksek hassasiyete ayarlayÚn ve sensör kafasÚnÚ kablo baŒlantÚsÚna mümkün olduŒunca yakÚn tutun. Gerilim altÚnda ölçüm! Mutlaka güvenlik talimatlarÚna uyunuz.

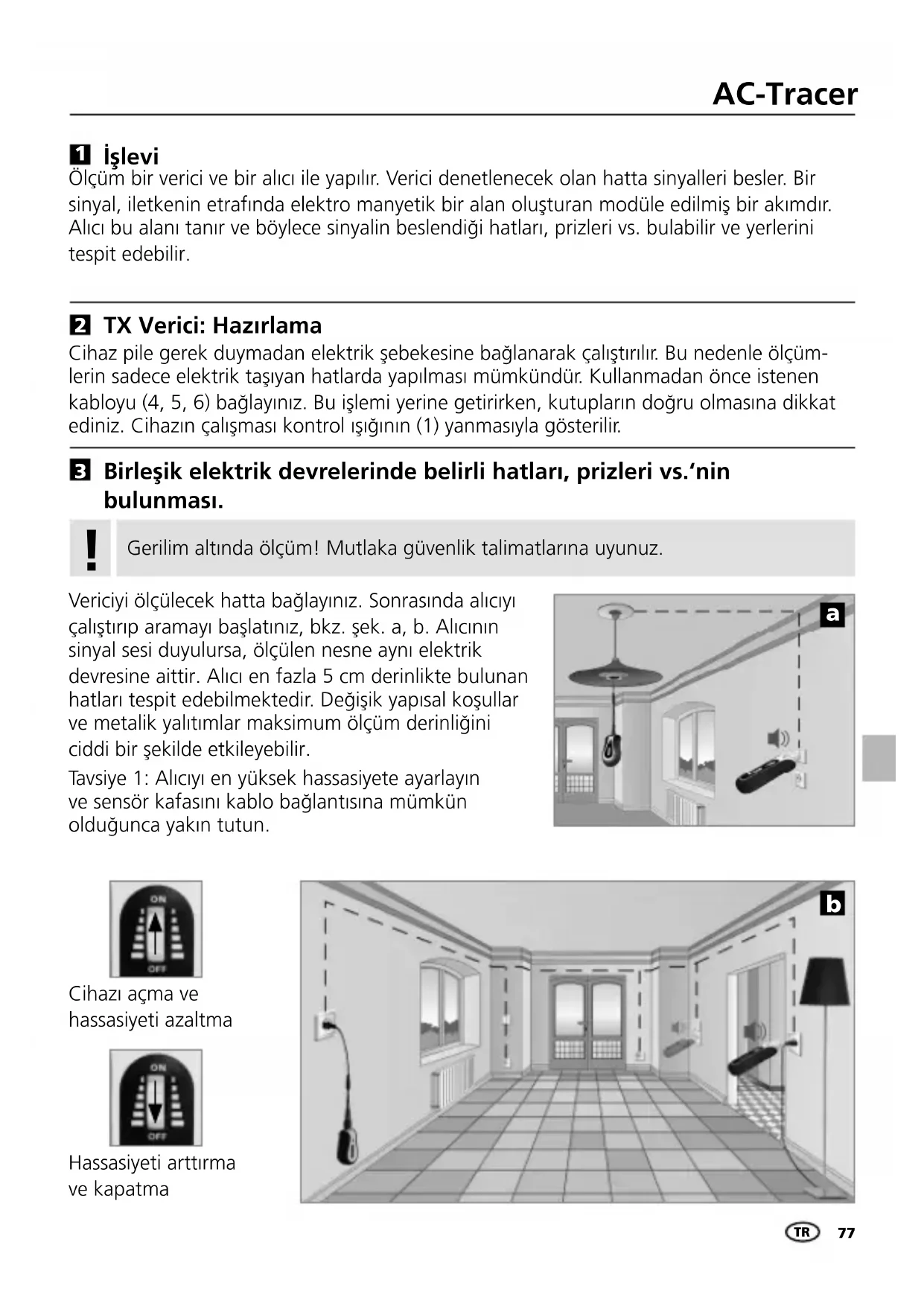

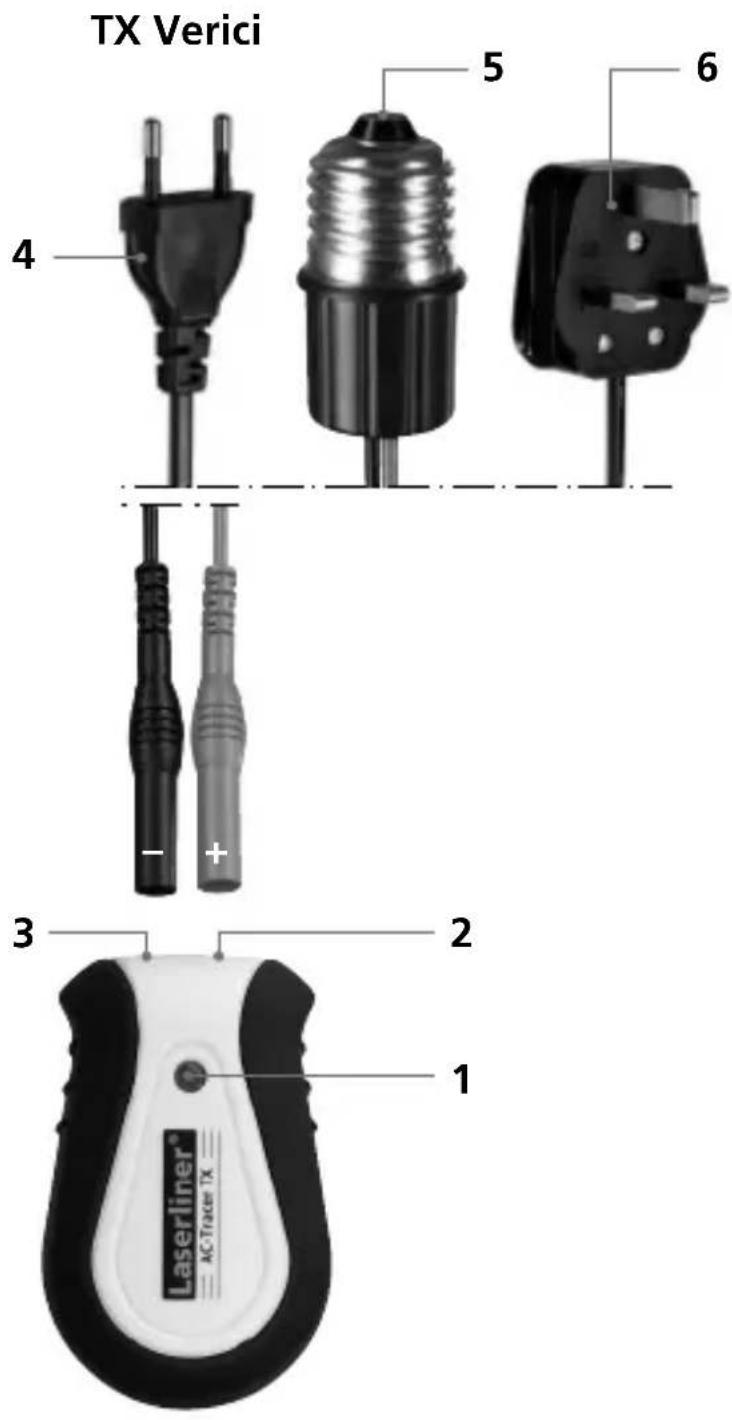

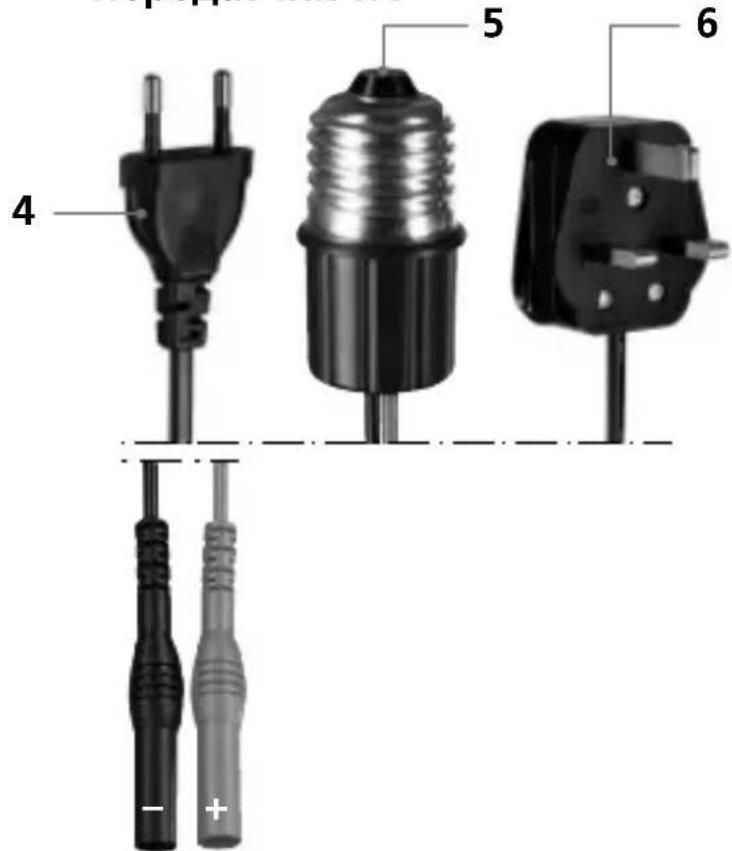

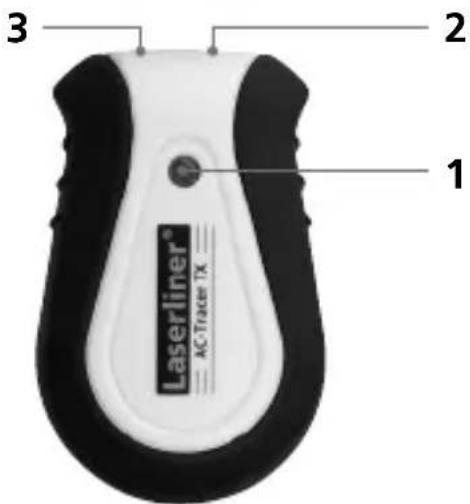

Birleĵik elektrik devrelerinde belirli hatlarČ, prizleri vs.‘nin bulunmasČ. Cihaz pile gerek duymadan elektrik ŭebekesine baŒlanarak çalÚŭtÚrÚlÚr. Bu nedenle ölçüm- lerin sadece elektrik taŭÚyan hatlarda yapÚlmasÚ mümkündür. Kullanmadan önce istenen kabloyu (4, 5, 6) baŒlayÚnÚz. Bu iŭlemi yerine getirirken, kutuplarÚn doŒru olmasÚna dikkat ediniz. CihazÚn çalÚŭmasÚ kontrol ÚŭÚŒÚnÚn (1) yanmasÚyla gösterilir. TX Verici: HazČrlama Ölçüm bir verici ve bir alÚcÚ ile yapÚlÚr. Verici denetlenecek olan hatta sinyalleri besler. Bir sinyal, iletkenin etrafÚnda elektro manyetik bir alan oluŭturan modüle edilmiŭ bir akÚmdÚr. AlÚcÚ bu alanÚ tanÚr ve böylece sinyalin beslendiŒi hatlarÚ, prizleri vs. bulabilir ve yerlerini tespit edebilir. ċĵlevi

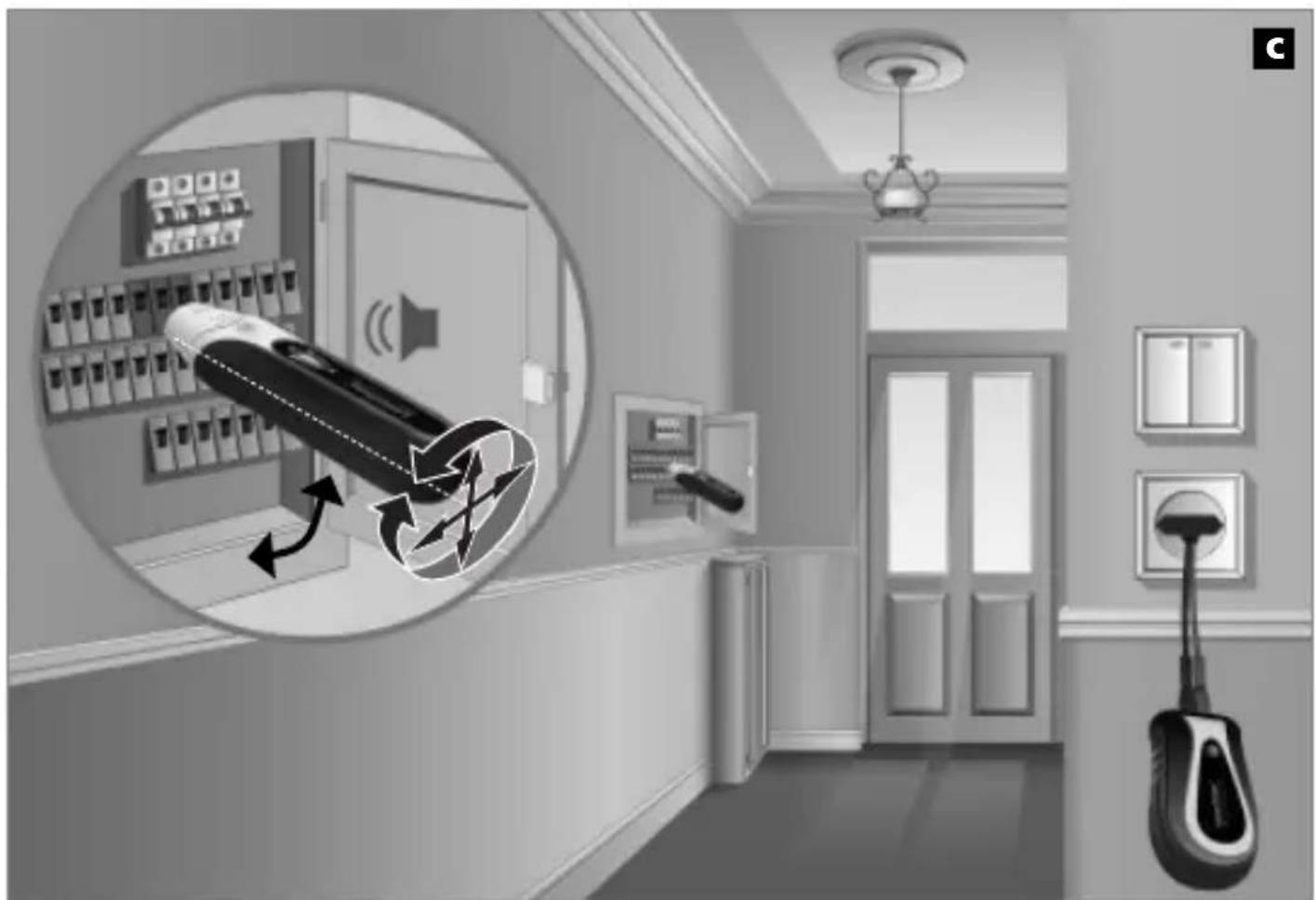

Vericiyi ölçülecek hatta baŒlayÚnÚz.SonrasÚnda alÚcÚyÚ çalÚŭtÚrÚp aramaya baŭlayÚnÚz. ijekil c‘ye bakÚnÚz. Aranan sigorta alÚcÚnÚn sinyal sesi verdiŒi alanda bulunmaktadÚr. FarklÚ kurulum ŭartlarÚndan (RCD otomatlarÚ, sigorta türleri vs.) dolayÚ çoŒu kez aranÚlan sigortanÚn yeri tam olarak belirlenemiyor ve sadece bulunduŒu yer için bir alan sÚnÚrlamasÚ yapÚlabiliyor. Tavsiye 2: AranÚlan sigortanÚn bulunduŒu alanÚ daha fazla sÚnÚrlamak için alÚcÚnÚn hassasiyeti adÚm adÚm azaltÚlÚ

Tavsiye 3: AlÚcÚyÚ, manyetik bobinleri farklÚ konumlarda olan deŒiŭik sigorta otomatlarÚna uygun hale getirmek için 90° kadar uzunlamasÚna ekseninde döndürünüz ya da yatay ve dikey konumunu deŒiŭtiriniz. GerektiŒinde hassasiyet yeniden ayarlanÚr. – Gerilim altÚnda ölçüm! Mutlaka güvenlik talimatlarÚna uyunuz. – Sigorta kutusunun kapaŒÚ sadece mesleki eŒitim almÚŭ elektrikçiler tarafÚndan açÚlmalÚdÚr.

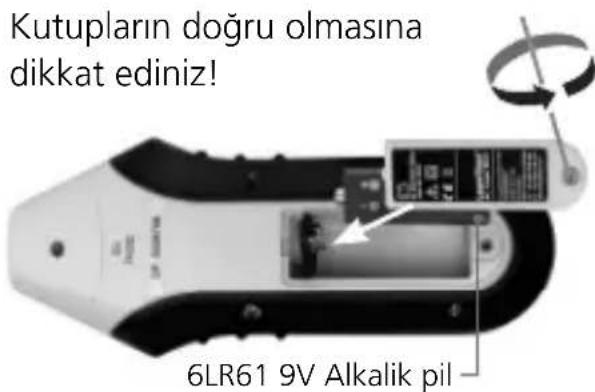

Manual_AC-Tracer_Rev.0910_print.indd 78 05.10.2010 14:39:40 Uhr79 AC-Tracer AB Düzenlemeleri ve AtČk ArČtma Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartlarÚn istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa BirliŒi‘nin AtÚk Elektrik ve Elektronik Eŭyalar DirektiÖ uyarÚnca ayrÚ olarak toplanmalÚ ve bertaraf edilmelidir. DiŒer emniyet uyarÚlarÚ ve ek direkti× er için: www.laserliner.com/info Teknik deŒiŭiklik yapma hakkÚ saklÚdÚr 09.10. Teknik veriler Verici AC-Tracer TX Anma gerilimi Maksimum Giriŭ VoltajÚ AŭÚrÚ voltaj kategorisi Güç beslemesi ÇalÚŭma sÚcaklÚŒÚ Depolama ÚsÚsÚ Maksimum ÇalÚŭma YüksekliŒi AŒÚrlÚŒÚ Ebatlar (G x Y x D) 200 – 240V 300V AC CAT III 300V, Kirlenme derecesi 2 200-240V AC, 50-60 Hz 0°C – 40°C -20°C – 60°C Yükseklik 2000 m normal sÚfÚr üzeri yakl. 54 g 50 x 80 x 32 mm AlČcČ AC-Tracer RECV Ölçüm alanÚ Güç beslemesi ÇalÚŭma sÚcaklÚŒÚ Depolama ÚsÚsÚ Maksimum ÇalÚŭma YüksekliŒi AŒÚrlÚŒÚ (batarya dahil) Ebatlar (G x Y x D) 0 – 5 cm Ölçüm derinliŒi 1 x 9V Block, IEC LR6, Alkali 0°C – 40°C -20°C – 60°C Yükseklik 2000 m normal sÚfÚr üzeri yakl. 155 g 68 x 165 x 36 mm
