РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ACTracer Laserliner

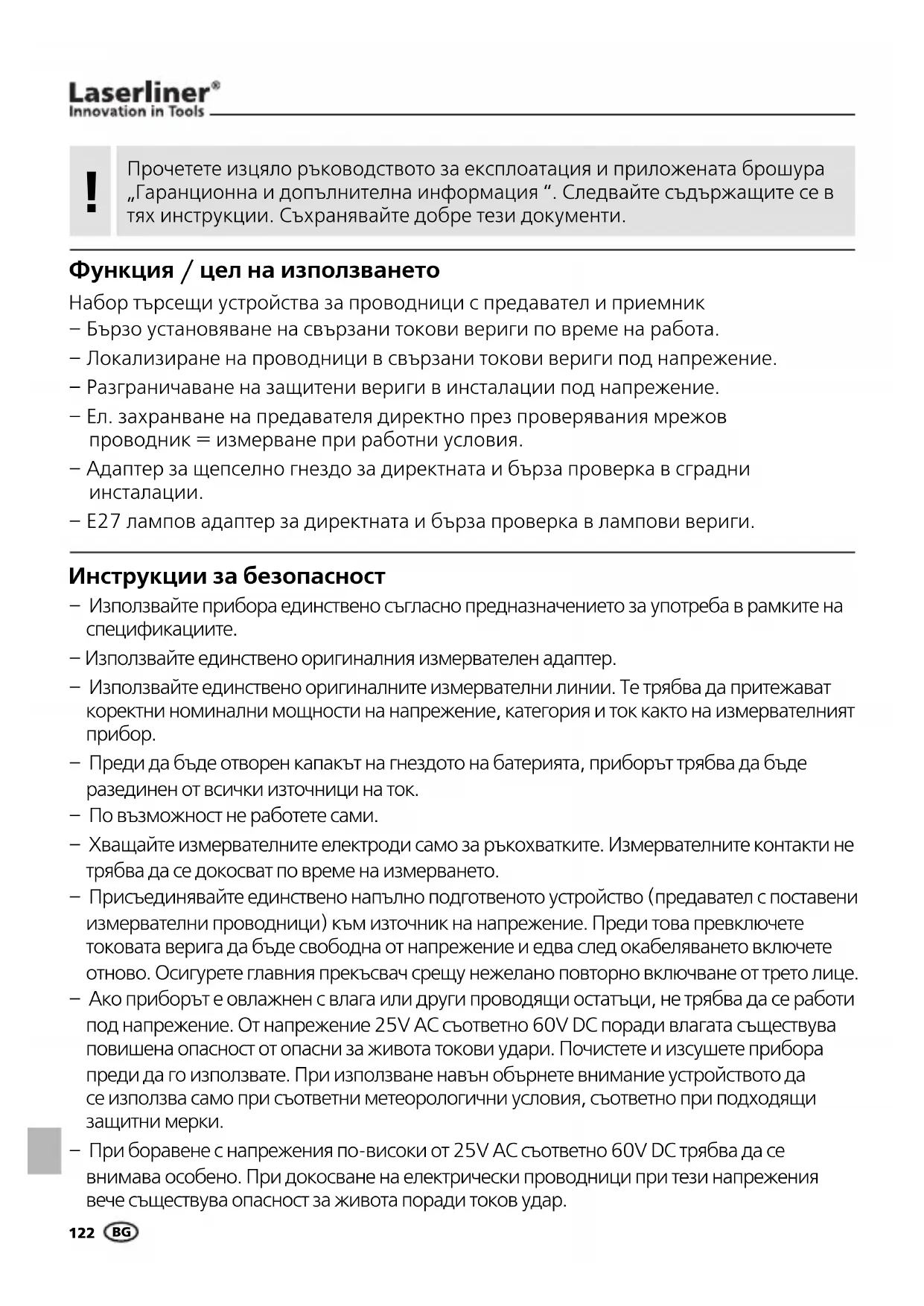

Manual_AC-Tracer_Rev.0910_print.indd 121 05.10.2010 14:40:57 Uhr122 – Използвайте прибора единствено съгласно предназначението за употреба в рамките на спецификациите. – Използвайте единствено оригиналния измервателен адаптер. – Използвайте единствено оригиналните измервателни линии. Те трябва да притежават коректни номинални мощности на напрежение, категория и ток както на измервателният

– Преди да бъде отворен капакът на гнездото на батерията, приборът трябва да бъде разединен от всички източници на ток. – По възможност не работете сами. – Хващайте измервателните електроди само за ръкохватките. Измервателните контакти не трябва да се докосват по време на измерването. – Присъединявайте единствено напълно подготвеното устройство (предавател с поставени измервателни проводници) към източник на напрежение. Преди това превключете токовата верига да бъде свободна от напрежение и едва след окабеляването включете отново. Осигурете главния прекъсвач срещу нежелано повторно включване от трето лице. – Ако приборът е овлажнен с влага или други проводящи остатъци, не трябва да се работи под напрежение. От напрежение 25V AC съответно 60V DC поради влагата съществува повишена опасност от опасни за живота токови удари. Почистете и изсушете прибора преди да го използвате. При използване навън обърнете внимание устройството да се използва само при съответни метеорологични условия, съответно при подходящи защитни мерки. – При боравене с напрежения по-високи от 25V AC съответно 60V DC трябва да се внимава особено. При докосване на електрически проводници при тези напрежения вече съществува опасност за живота поради токов удар. Инструкции за безопасност Набор търсещи устройства за проводници с предавател и приемник – Бързо установяване на свързани токови вериги по време на работа. – Локализиране на проводници в свързани токови вериги под напрежение. – Разграничаване на защитени вериги в инсталации под напрежение. – Ел. захранване на предавателя директно през проверявания мрежов проводник = измерване при работни условия. – Адаптер за щепселно гнездо за директната и бърза проверка в сградни инсталации. – E27 лампов адаптер за директната и бърза проверка в лампови вериги. Функция / цел на използването Прочетете изцяло ръководството за експлоатация и приложената брошура „Гаранционна и допълнителна информация “. Следвайте съдържащите се в тях инструкции. Съхранявайте добре тези документи.

Manual_AC-Tracer_Rev.0910_print.indd 122 05.10.2010 14:40:57 Uhr123 AC-Tracer Клас на защита II: Тестерът притежава усилена или двойна изолация. Важни указания, които задължително трябва да се вземат под внимание. Категория на превишено напрежение III: Технологични средства във фиксирани инсталации и в такива случаи, в които се поставят специални изисквания към надеждността и готовността за работа на технологичните средства, например прекъсвач във фиксирани инсталации и устройства за индустриална употреба с постоянно свързване към фиксираната инсталация.

Предупреждение за опасно електрическо напрежение: Поради незащитени токопроводящи компоненти във вътрешността на корпуса може да възникне достатъчна опасност хора да бъдат изложени на риска на електрически (токов) удар. Предупреждение за опасно място

– Не използвайте устройствата в обкръжения, които са заредени от проводящи частици или в които може да се стигне до временна проводимост поради възникваща влажност (например поради кондензация). – Не извършвайте сам измервания в опасна близост до електрически инсталации, а само след инструктиране от отговорния електротехник. – Уверете се преди всяко измерване, че измерваната област (например проводник), изпитателният прибор и използваните аксесоари (например свързващ проводник) се намират в безупречно състояние. Проверете прибора на познати източници на напрежение (например 230 V-щепселна розетка за AC-тестване). Приборът не трябва да се използва повече, ако една или няколко функции откажат. – Не използвайте излъчвателя в непрекъснат режим на работа, а само за времето на същинското измерване. След измерване предавателят (вкл. измервателни проводници) трябва да бъде отстранен от измерваната верига. – Уредът не трябва да бъде излаган нито на влага, нито да влиза в съприкосновение с течности. При използване на открито обръщайте внимание, че с уреда може да се работи само при съответни метеорологични условия респ. при подходящи защитни мерки. – Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца. – Приборът не трябва да се използва в обкръжения с взривоопасни газове или пари. – Пазете прибора от замърсявания и повреди и го съхранявайте на сухо място. – Приборът не трябва да се променя конструктивно. – Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.

6LR61 9V алкална Да се обръща внимание на правилния поляритет! Поставяне на батерията

ВКЛ/ИЗКЛ въртящ превключвател / Настройка на чувствителност

Съединителна букса червена +

Съединителна букса черна –

UK-щекер (за Великобритания) Приемател RECVИзлъчвател TX

Повишаване на чувствителността и

Включване и намаляване на чувствителността В свързани токови вериги намерете проводници, щепселни гнезда и др. Излъчвател TX: Окомплектоване Свържете предавателят към измервания проводник. След това включете приемника и започнете търсенето, вижте фигура a,b. Измерваният обект се числи към същата токова верига, когато прозвучи сигналният тон на приемника. Приемникът намира проводници до дълбочина макс. 5 см. Различни условия на вграждане и метални екранирания може да влошат силно максималната дълбочина на измерване. Съвет 1: Поставете приемника на най-висока чувствителност и приближете сензорната глава възможно най-близо до извода на кабела. Измерване под напрежение! Задължително да се спазват указанията за безопасност.

Устройството не се нуждае от батерия и се захранва от ел. мрежата. Следователно може да се извършват измервания само на намиращи се под напрежение проводници. Преди използването присъединете желания кабел (4,5,6). При това се уверете в правилната полярност. Устройството работи, когато контролната лампа (1) свети. Измерването се извършва с един предавател и един приемник. Предавателят подава сигнали в проводника, който трябва да се провери. Сигналът е модулиран ток, който произвежда електромагнитно поле около проводника. Приемникът разпознава полето, и така може да намери и локализира проводниците, щепселните гнезда и др. с подадения сигнал. Принцип на работа

Свържете предавателя към измервания проводник. След това се включва приемникът и се започва с търсенето. Вижте фигура c. Търсеният проводник се намира в зоната, в която прозвучава сигналният тон на приемника. Поради различните условия на инсталация (RCD автомати, видове ел. предпазители и др.) в повечето случаи търсеният ел. предпазител не може да се локализира точно, а само да се ограничи зоната, в която се намира той. Съвет 2: Намалете постепенно чувствителността при приемника, за да ограничите по-добре търсения ел. предпазител. Съвет 3: Приемателят да се завърти на 90° по надлъжната ос респ. да се изменя хоризонталното и вертикалното положение, за да се пасне уредът към различните защитни прекъсвачи, които имат различни положения на възбудителните бобини. При нужда отново нагласете чувствителността. – Измерване под напрежение! Задължително да се спазват указанията за безопасност. – Покритието на кутията с предпазители трябва да се отстрани само от електроспециалисти.

Разграничаване на защитени вериги

Manual_AC-Tracer_Rev.0910_print.indd 126 05.10.2010 14:41:09 Uhr127 AC-Tracer ЕС-разпоредби и изхвърляне Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС. Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО). Още инструкции за безопасност и допълнителни указания ще намерите на адрес: www.laserliner.com/info Технически характеристики Излъчвател AC-Tracer TX Номинално напрежение Максимално входно напрежение Категория свръхнапрежение Електрозахранване Работна температура Температура на съхранение Максимална работна височина

Размери (Ш x В x Д) 200 – 240V 300V AC CAT III 300V, степен на замърсяване 2 200-240V AC, 50-60 Hz 0°C – 40°C -20°C – 60°C 2000 м над морското равнище ок. 54 g 50 x 80 x 32 mm Приемател AC-Tracer RECV Диапазон на измерване Електрозахранване Работна температура Температура на съхранение Максимална работна височина Тегло (вкл. батерия) Размери (Ш x В x Д) 0 – 5 cm Дълбочина на измерване 1 x 9V блок, IEC LR6, алкална 0°C – 40°C -20°C – 60°C 2000 м над морското равнище ок. 155 g 68 x 165 x 36 mm Запазва се правото за технически изменения 09.10.
