BRUGSANVISNING ACTracer Laserliner

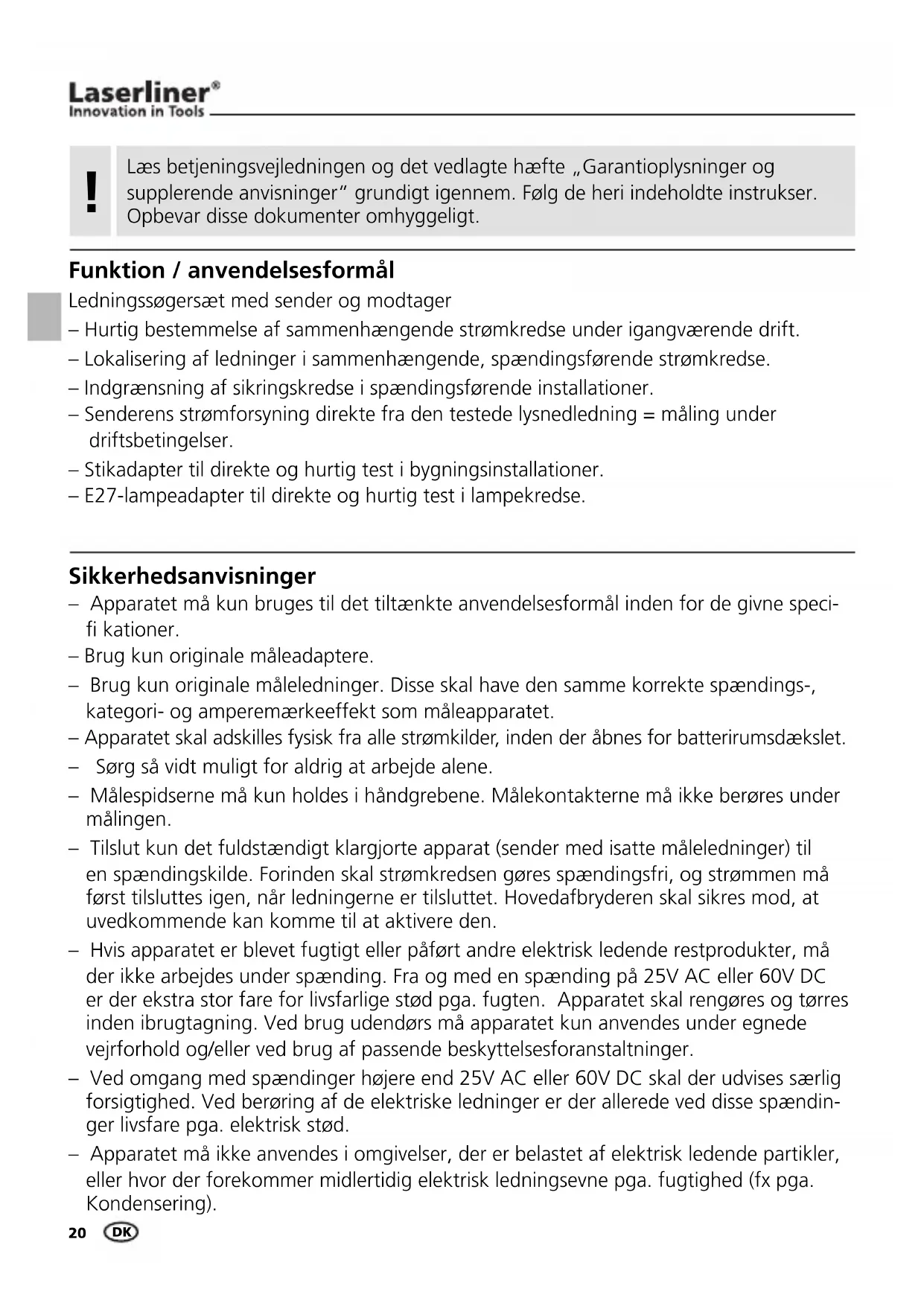

Manual_AC-Tracer_Rev.0910_print.indd 19 05.10.2010 14:37:56 Uhr20 – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne speci- Ö kationer. – Brug kun originale måleadaptere. – Brug kun originale måleledninger. Disse skal have den samme korrekte spændings-, kategori- og amperemærkeeffekt som måleapparatet. – Apparatet skal adskilles fysisk fra alle strømkilder, inden der åbnes for batterirumsdækslet. – Sørg så vidt muligt for aldrig at arbejde alene. – Målespidserne må kun holdes i håndgrebene. Målekontakterne må ikke berøres under målingen. – Tilslut kun det fuldstændigt klargjorte apparat (sender med isatte måleledninger) til en spændingskilde. Forinden skal strømkredsen gøres spændingsfri, og strømmen må først tilsluttes igen, når ledningerne er tilsluttet. Hovedafbryderen skal sikres mod, at uvedkommende kan komme til at aktivere den. – Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende restprodukter, må der ikke arbejdes under spænding. Fra og med en spænding på 25V AC eller 60V DC er der ekstra stor fare for livsfarlige stød pga. fugten. Apparatet skal rengøres og tørres inden ibrugtagning. Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger. – Ved omgang med spændinger højere end 25V AC eller 60V DC skal der udvises særlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse spændin- ger livsfare pga. elektrisk stød. – Apparatet må ikke anvendes i omgivelser, der er belastet af elektrisk ledende partikler, eller hvor der forekommer midlertidig elektrisk ledningsevne pga. fugtighed (fx pga. Kondensering). Sikkerhedsanvisninger Ledningssøgersæt med sender og modtager – Hurtig bestemmelse af sammenhængende strømkredse under igangværende drift. – Lokalisering af ledninger i sammenhængende, spændingsførende strømkredse. – Indgrænsning af sikringskredse i spændingsførende installationer. – Senderens strømforsyning direkte fra den testede lysnedledning = måling under driftsbetingelser. – Stikadapter til direkte og hurtig test i bygningsinstallationer. – E27-lampeadapter til direkte og hurtig test i lampekredse. Funktion / anvendelsesformål Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Vigtige anvisninger, som absolut skal iagttages. Overspændingskategori III: Driftsmidler i faste installationer og i tilfælde, hvor der stilles særlige krav til driftsmidlernes pålidelighed og tilgængelighed, fx kontakter i faste installationer og apparater til industriel brug med varig tilslutning til den faste installation. Beskyttelsesklasse II: Prøveapparatet har forstærket eller dobbelt isolering. Advarsel mod farligt sted Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsførende kom- ponenter i husets indre kan være tilstrækkeligt farlige til at udsætte personer for risiko for elektrisk stød. Symboler – Målinger i farlig nærhed af elektriske anlæg må ikke udføres alene og kun efter anvisning af en ansvarlig elfagmand. – Inden hver måling skal man sikre sig, at både det område, der skal testes (fx en ledning), og testapparatet samt det anvendte tilbehør (fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes på kendte spændingskilder (fx 230V-stik til AC-test). Apparatet må ikke anvendes længere, hvis en eller × ere funktioner svigter. – Senderen må ikke bruges i kontinuerlig drift, men kun i selve måletiden. Efter en måling skal senderen (inkl. målelednigner) fjernes fra målekredsen. – Apparatet må hverken udsættes for fugt eller væske. Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesfor- anstaltninger. – Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn. – Apparatet må ikke tages i brug i omgivelser med eksplosive gasser eller damp. – Apparatet skal beskyttes mod forureninger og beskadigelser og opbevares på et tørt sted. – Konstruktionsmæssigt må apparatet ikke ændres. – Lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

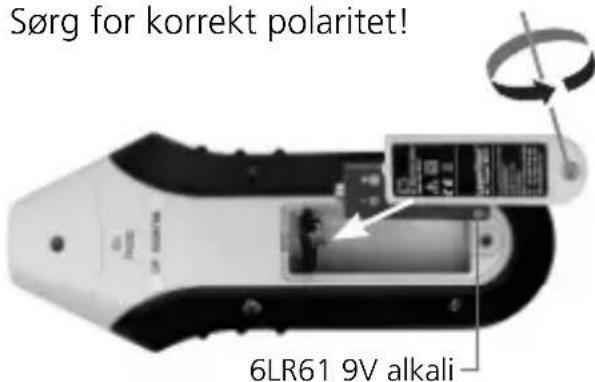

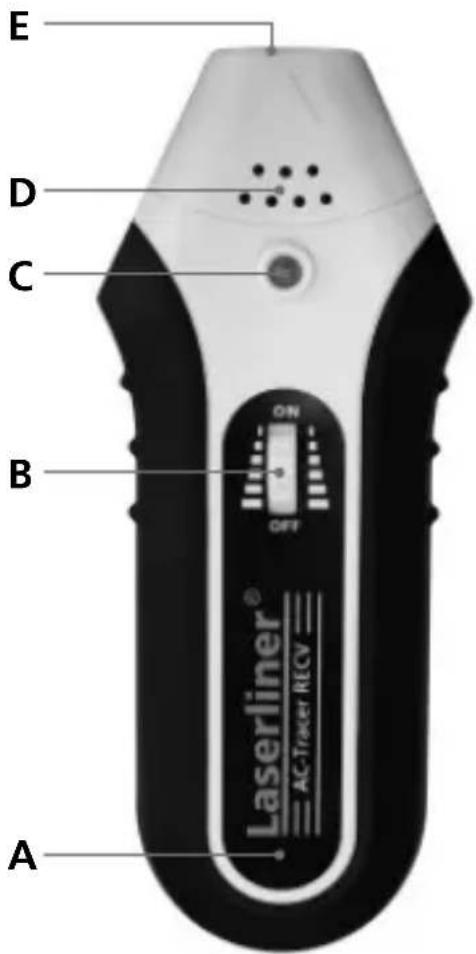

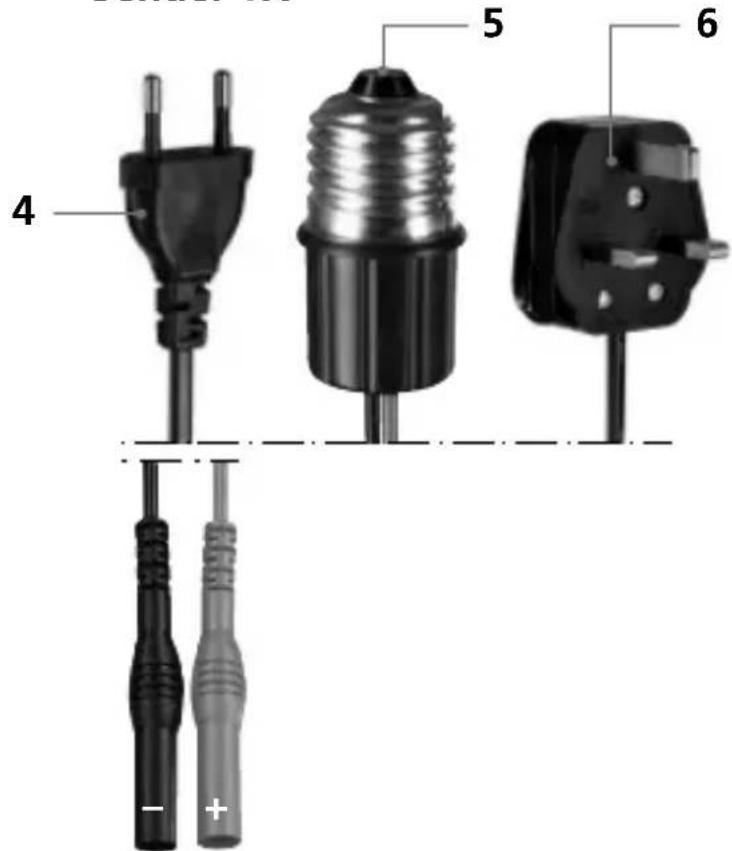

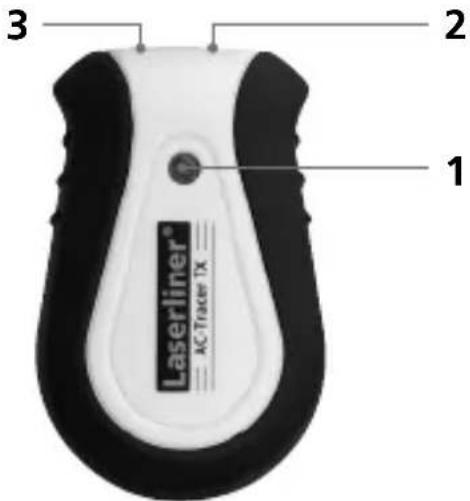

6LR61 9V alkali Sørg for korrekt polaritet! Indsættelse af batteri A Batterikammer (bagside) B TIL/FRA-drejekontakt / Indstilling af følsomhed C Driftslampe D Højttaler E Sensorhoved Modtager RECV 1 Driftslampe 2 Tilslutningsbøsning rødt + 3 Tilslutningsbøsning sort – 4 Euro-stik 5 E 27-lampeadapter 6 UK-stik (for Storbritannien) Sender TX

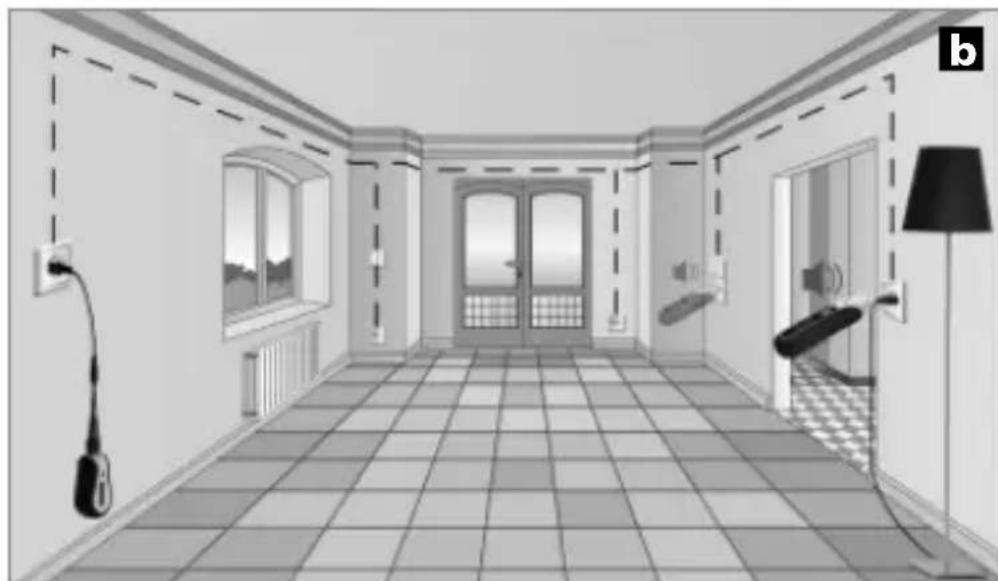

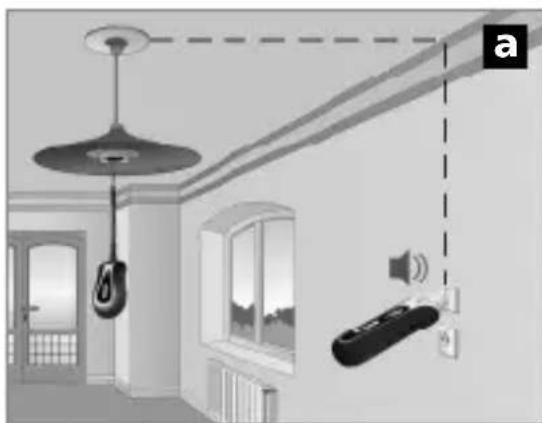

Forøg følsomheden, og sluk apparatet Tænd apparatet, og reducér følsomheden Senderen sluttes til den ledning, der skal måles. Herefter tænder man for modtageren og påbegyn- der søgningen, se Ö gur a,b. Måleobjektet tilhører samme strømkreds, når modtagerens signaltone lyder. Modtageren kan Ö nde ledninger ned til en dybde på max 5 cm. Forskellige monteringsforhold og metalafskærmninger kan påvirke den maksimale måledybde kraftigt. Tip 1: Indstil modtageren til højeste følsomhed, og hold sensorhovedet så tæt på kabeltilslutningen som muligt. Der måles under spænding! Sikkerhedsreglerne skal overholdes til punkt og prikke.

Lokalisering af ledninger, stikforbindelser, osv., i sammenhængende strømkredse. Apparatet kræver ingen batterier og drives via lysnettet. Derfor kan der kun udføres målinger på spændingsførende ledninger. Inden brug tilsluttes den ønskede kanal (4,5,6). Vær opmærksom på korrekt polaritet. Apparatet er tændt, når kontrollampen (1) lyser. Sender TX: Indjustering Målingen sker med en sender og en modtager. Senderen føder signaler ind i den ledning, der skal testes. Signalet er en moduleret strøm, som genererer et elektromagnetisk felt omkring ledningen. Modtageren registrerer dette felt og kan dermed Ö nde og lokalisere ledningerne, stikforbindelserne, osv. med det tilførte signal. Funktionsprincip

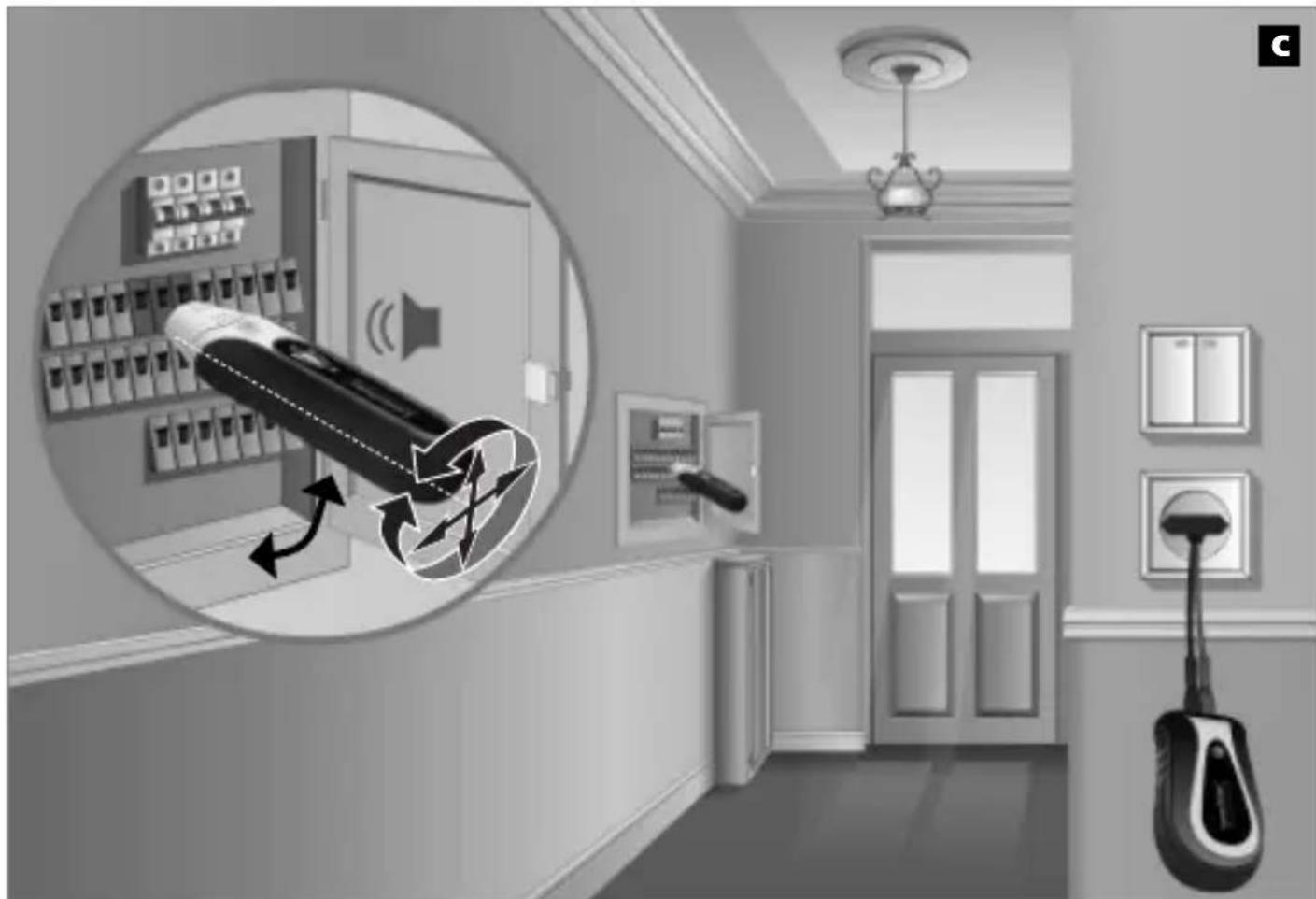

Senderen sluttes til den ledning, der skal måles. Tænd herefter for modtageren, og påbe- gynd søgningen. Se Ö gur c. Den søgte sikring Ö ndes i det område, hvor modtagerens signaltone lyder. Pga. de forskel- lige installationsbetingelser (RCD-automater, sikringstyper, osv.) kan den søgte sikring i de × este tilfælde ikke lokalisere nøjagtigt; det er ofte kun muligt at indgrænse det område, hvor den beÖ nder sig. Tip 2: Man kan indgrænse den søgte sikring mere præcist ved gradvist at reducere følsomheden i modtageren. Tip 3: Modtageren drejes 90° om længdeaksen eller ændres i sin horisontale og vertikale position for at tilpasse apparatet til forskellige sikringsautomater med magnetspoler indbygget i forskellige positioner. Tilpas evt. følsomheden på ny. – Der måles under spænding! Sikkerhedsreglerne skal overholdes til punkt og prikke. – Sikringsboksens afdækning må kun fjernes af elfagfolk.

Indgrænsning af sikringskredse

Manual_AC-Tracer_Rev.0910_print.indd 24 05.10.2010 14:38:05 Uhr25 AC-Tracer EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info Forbehold for tekniske ændringer 09.10. Tekniske data Sender AC-Tracer TX Mærkespænding Max indgangsspænding Overspændingskategori Strømforsyning Arbejdstemperatur Opbevaringstemperatur Max driftshøjde over havet Vægt Mål (b x h x l) 200 – 240V 300V AC CAT III 300V, Forureningsgrad 2 200-240V AC, 50-60 Hz 0°C – 40°C -20°C – 60°C 2000 m over NN (normalnul) ca. 54 g 50 x 80 x 32 mm Modtager AC-Tracer RECV Måleområde Strømforsyning Arbejdstemperatur Opbevaringstemperatur Max driftshøjde over havet Vægt (inkl. batterier) Mål (b x h x l) 0 – 5 cm Måledybde 1 x 9V Blok, IEC LR6, alkali 0°C – 40°C -20°C – 60°C 2000 m over NN (normalnul) ca. 155 g 68 x 165 x 36 mm
