MANUALE UTENTE ACTracer Laserliner

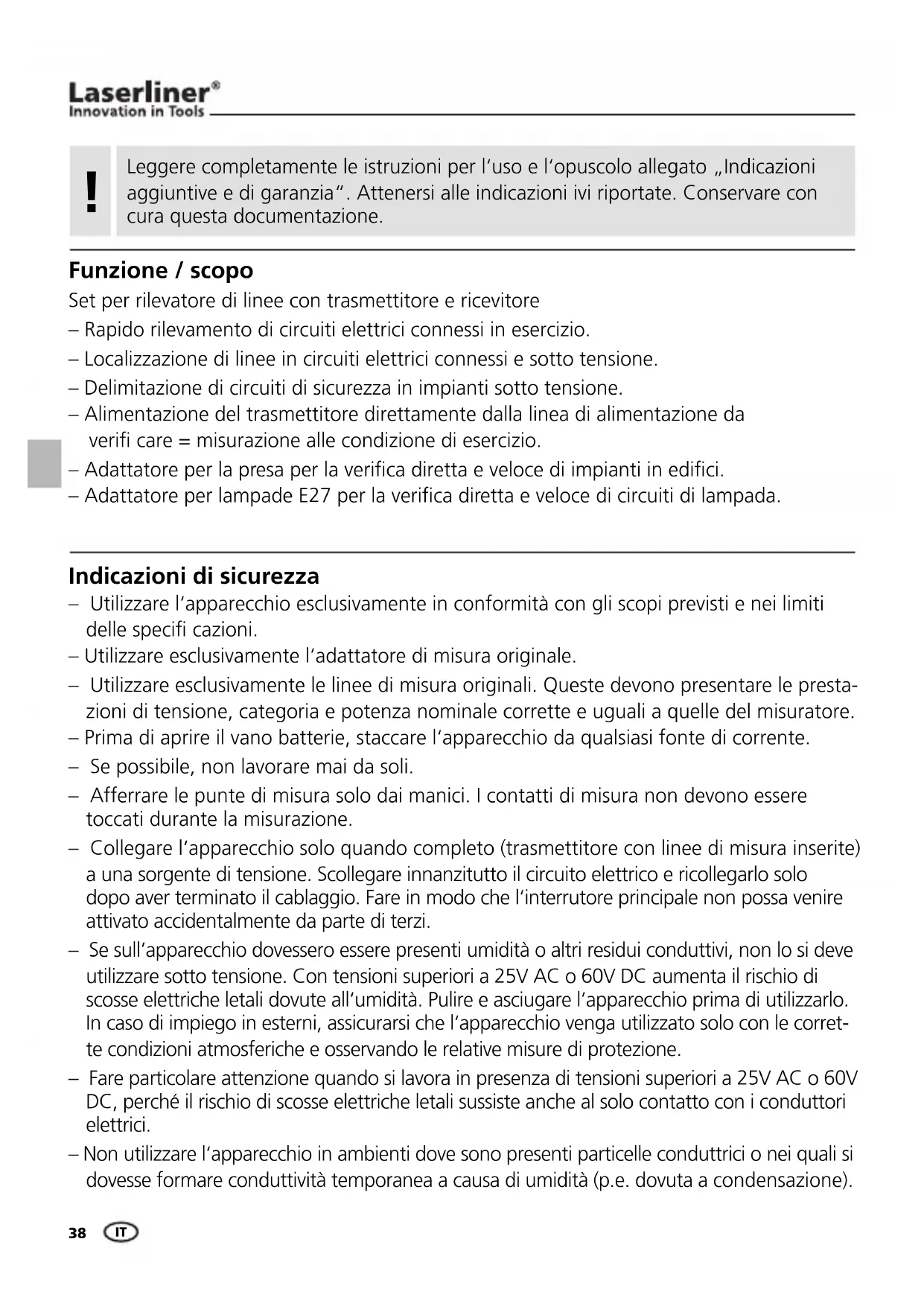

Manual_AC-Tracer_Rev.0910_print.indd 37 05.10.2010 14:38:27 Uhr38 – Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle speciÖ cazioni. – Utilizzare esclusivamente l‘adattatore di misura originale. – Utilizzare esclusivamente le linee di misura originali. Queste devono presentare le presta- zioni di tensione, categoria e potenza nominale corrette e uguali a quelle del misuratore. – Prima di aprire il vano batterie, staccare l‘apparecchio da qualsiasi fonte di corrente. – Se possibile, non lavorare mai da soli. – Afferrare le punte di misura solo dai manici. I contatti di misura non devono essere toccati durante la misurazione. – Collegare l‘apparecchio solo quando completo (trasmettitore con linee di misura inserite) a una sorgente di tensione. Scollegare innanzitutto il circuito elettrico e ricollegarlo solo dopo aver terminato il cablaggio. Fare in modo che l‘interrutore principale non possa venire attivato accidentalmente da parte di terzi. – Se sull‘apparecchio dovessero essere presenti umidità o altri residui conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni superiori a 25V AC o 60V DC aumenta il rischio di scosse elettriche letali dovute all‘umidità. Pulire e asciugare l‘apparecchio prima di utilizzarlo. In caso di impiego in esterni, assicurarsi che l‘apparecchio venga utilizzato solo con le corret- te condizioni atmosferiche e osservando le relative misure di protezione. – Fare particolare attenzione quando si lavora in presenza di tensioni superiori a 25V AC o 60V DC, perché il rischio di scosse elettriche letali sussiste anche al solo contatto con i conduttori elettrici. – Non utilizzare l‘apparecchio in ambienti dove sono presenti particelle conduttrici o nei quali si dovesse formare conduttività temporanea a causa di umidità (p.e. dovuta a condensazione). Indicazioni di sicurezza Set per rilevatore di linee con trasmettitore e ricevitore – Rapido rilevamento di circuiti elettrici connessi in esercizio. – Localizzazione di linee in circuiti elettrici connessi e sotto tensione. – Delimitazione di circuiti di sicurezza in impianti sotto tensione. – Alimentazione del trasmettitore direttamente dalla linea di alimentazione da veriÖ care = misurazione alle condizione di esercizio. – Adattatore per la presa per la veriÖ ca diretta e veloce di impianti in ediÖ ci. – Adattatore per lampade E27 per la veriÖ ca diretta e veloce di circuiti di lampada. Funzione / scopo Leggere completamente le istruzioni per l‘uso e l‘opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Informazioni importanti da osservare assolutamente. Categoria di sovratensione III: mezzi di esercizio in installazioni Ö sse e nei casi in cui sono richiesti requisiti particolari di afÖ dabilità e disponibilità degli stessi, p.e. interruttori in installazioni Ö sse e apparecchi per impiego industriale con attacco continuo all‘installazione Ö ssa. Classe di protezione II: l‘apparecchio è dotato di un isolamento doppio e rafforzato. Avviso di luogo pericoloso Simbolo di pericolo per tensioni elettriche: strutture non protette e sotto tensione all‘interno dell‘ediÖ cio potrebbero rappresentare un serio pericolo per le persone (rischio di una scosse elettriche). Simboli – Nelle vicinanze di impianti elettrici non eseguire mai da soli le misurazioni e attenersi sempre alle indicazioni dell‘elettricista specializzato responsabile. – Prima di qualsiasi misurazione assicurarsi che l‘area da controllare (p.e. la linea), l‘apparecchio e gli accessori utilizzati (p.e. linea di collegamento) siano in perfetto stato. Controllare l‘apparecchio su sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo della corrente alternata). Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni. – Non fare un uso costante del trasmettitore, bensì utilizzarlo solo durante l‘effettivo tempo di misura. Dopo la misurazione rimuovere il trasmettitore (comprese le linee di misura) dal circuito di misura. – Evitare che l‘apparecchio entri in contatto con umidità e liquidi. In caso di impiego in esterni, assicurarsi che l‘apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione. – Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini. – Non utilizzare l‘apparecchio in presenza di gas esplosivi o vapore. – Proteggere l‘apparecchio da sporco e danneggiamenti e stoccarlo in un luogo asciutto. – La struttura dell‘apparecchio non deve essere modiÖ cata. – Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative il corretto utilizzo dell‘apparecchio.

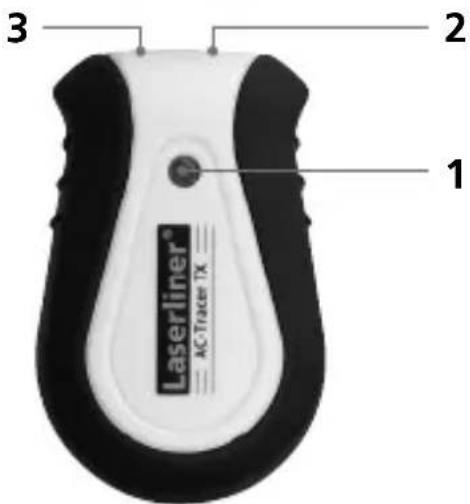

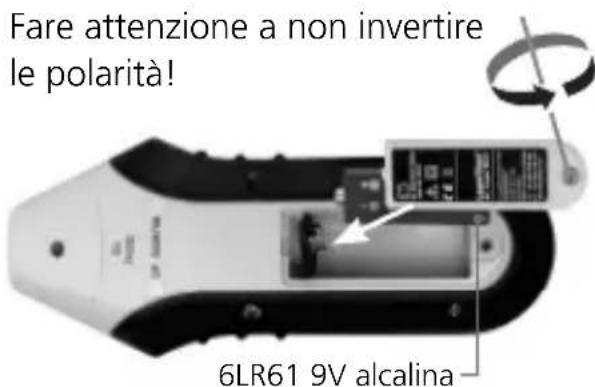

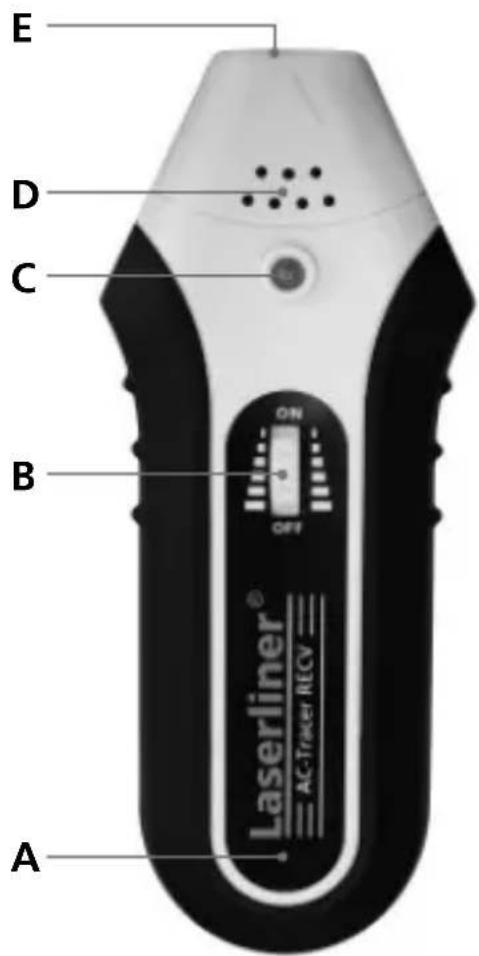

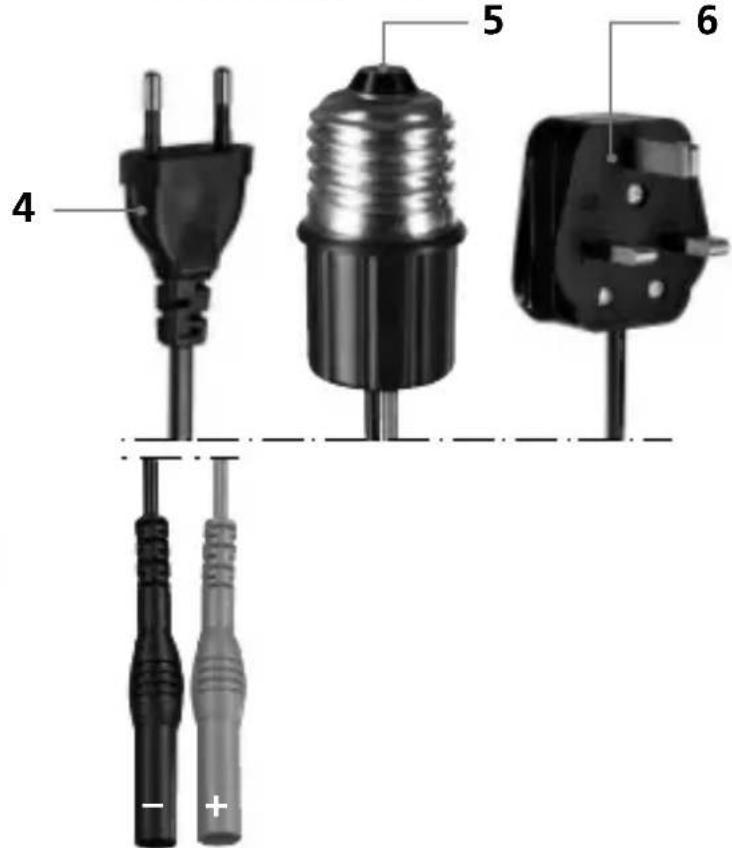

6LR61 9V alcalina Fare attenzione a non invertire le polarità! Inserimento della batteria A Vano delle batterie (sul retro) B Interruttore girevole ON/OFF / Regolazione della sensibilità C Spia di funzionamento D Altoparlante E Testina del sensore Ricevitore RECV 1 Spia di funzionamento 2 Connettore rosso + 3 Connettore nero – 4 Presa Euro 5 Adattatore per lampade E 27 6 Presa UK (per la Gran Bretagna) Trasmettitore TX

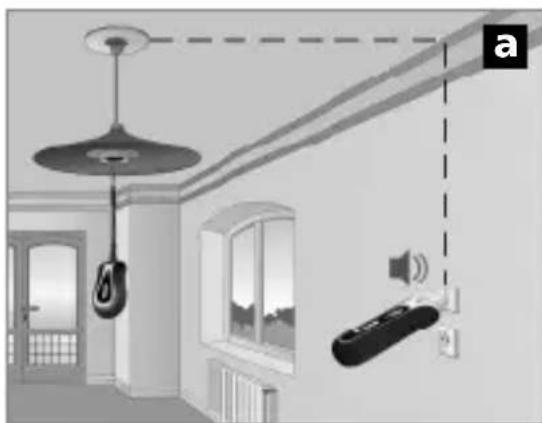

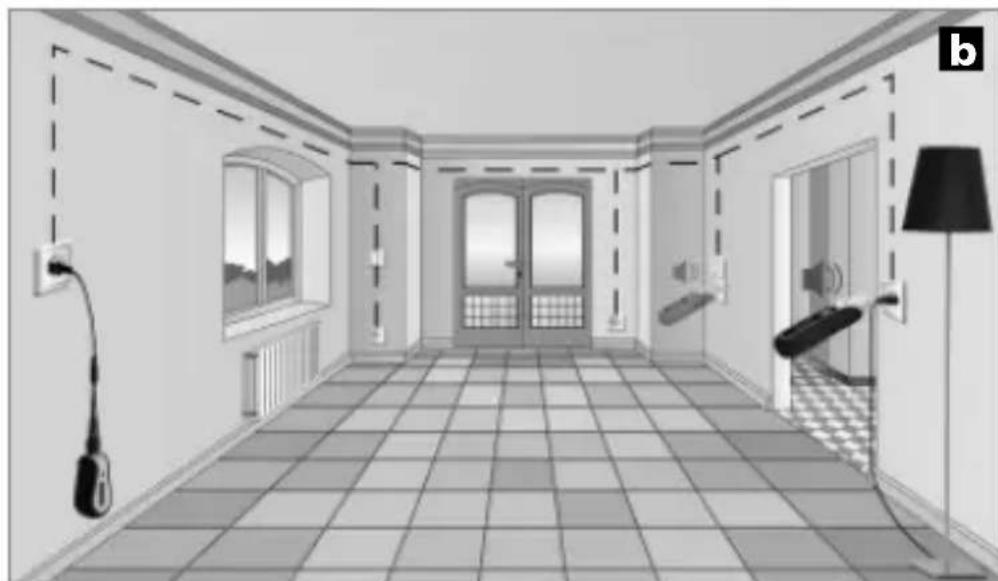

Aumento della sensibilità e disattivazione Attivazione e riduzione della sensibilità Collegare il trasmettitore alla linea da misurare. Accendere quindi il ricevitore e iniziare la ricerca (vedi immagini a,b). L‘oggetto misurato appartiente allo stesso circuito se il ricevitore emette un segnale acu- stico. Il ricevitore trova linee Ö no ad una profondità di massimo 5 cm. Diverse condizioni strutturali e scher- mature metalliche possono in× uire sensibilmente sulla profondità di misura massima. Consiglio 1: impostare il ricevitore sulla massima sensibilità e tenere la testa del sensore il più vicino possibile all‘attacco del cavo. Misurazione sotto tensione! Osservare assolutamente le indicazioni di sicurezza.

Ricerca di linee, prese, ecc. in circuiti elettrici connessi. L‘apparecchio non ha bisogno di batterie e viene fatto funzionare tramite la rete elettrica. Le misurazioni possono pertanto essere eseguite solo su linee sotto tensione. Collegare il cavo desiderato (4,5,6) prima di iniziare la misurazione, facendo attenzione alla giusta polarità. L‘apparecchio è pronto per l‘uso quando si accende la spia di controllo (1). Trasmettitore TX: conƂ gurazione La misurazione avviene con un trasmettitore e con un ricevitore. Il trasmettitore carica segnali sulla linea da veriÖ care. Il segnale è una corrente modulata che crea un campo elettromagnetico attorno alla linea. Il ricevitore riconosce questo campo e può quindi trovare e localizzare le linee, le prese, ecc. con il segnale caricato. Principio di funzionamento

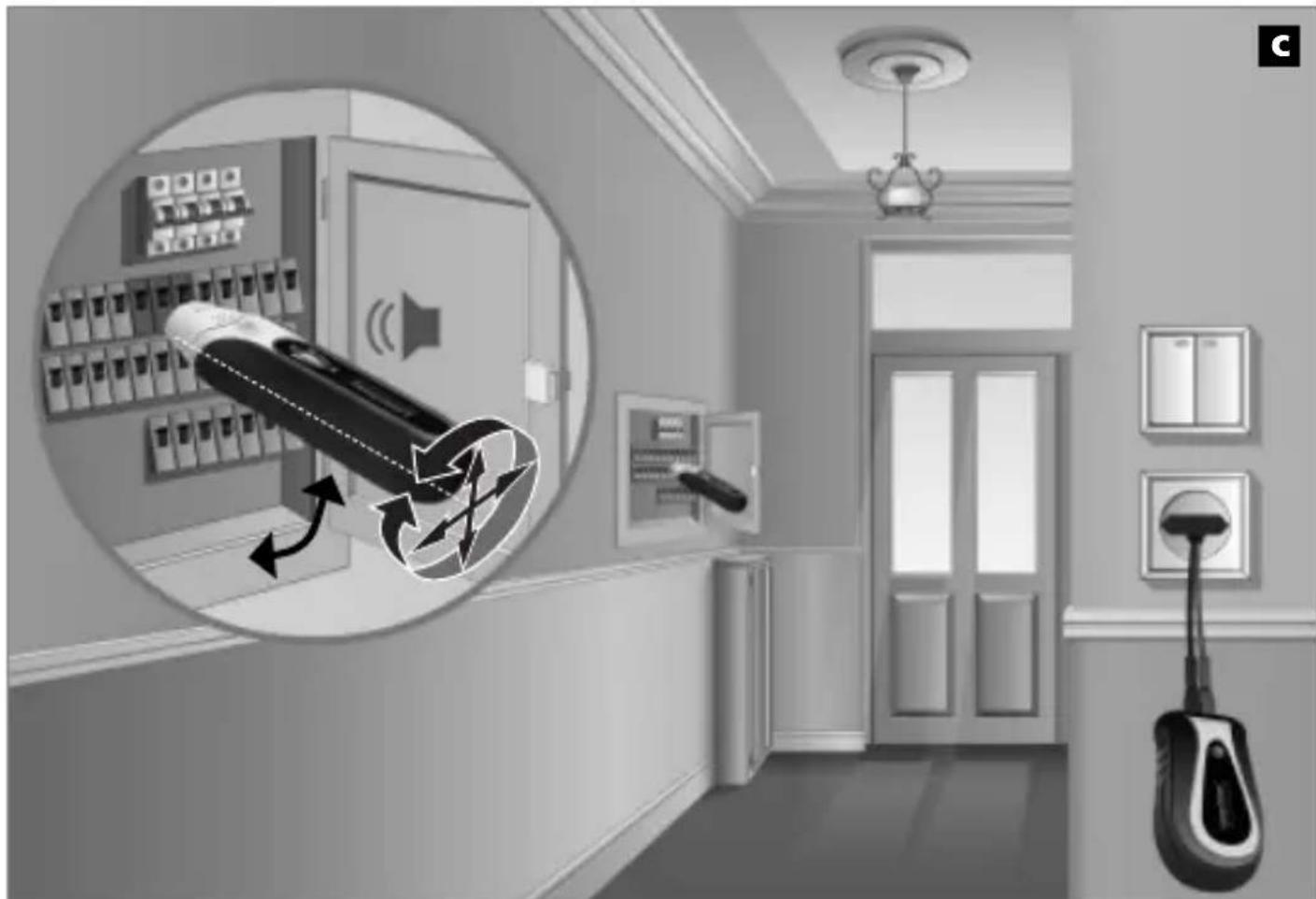

Collegare il trasmettitore alla linea da misurare. InÖ ne accendere il ricevitore e iniziare con la ricerca. Vedi immagine c. Il fusibile cercato si trova nel campo nel quale il ricevitore emette un segnale acustico. A causa delle diverse condizioni di installazione (dispositivi automatici RCD, tipi di fusibili, ecc.) non è possibile, nella maggior parte dei casi, localizzare esattamente il fusibile cerca- to, ma solo circoscrivere il settore nel quale si trova. Consiglio 2: ridurre gradualmente la sensibilità del ricevitore, per circoscrivere ulte- riormente la zona del fusibile cercato. Consiglio 3: ruotare il ricevitore di 90° attorno all‘asse longitudinale ovvero modiÖ care la posizione orizzontale e verticale, per adattare l‘apparecchio ai vari fusibili automatici con diverse posizioni di installazione delle bobine magnetiche. Se necessario regolare di nuovo la sensibilità. – Misurazione sotto tensione! Osservare assolutamente le indicazioni di sicurezza. – La copertura della scatola dei fusibili può essere rimossa soltanto da un elettricista.

Delimitazione di circuiti di sicurezza

Manual_AC-Tracer_Rev.0910_print.indd 42 05.10.2010 14:38:36 Uhr43 AC-Tracer Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparec- chiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info Con riserva di modiÖ che tecniche 09.10. Dati tecnici Trasmettitore AC-Tracer TX Tensione nominale Tensione di ingresso massima Classe sovratensioni Alimentazione Temperatura d‘esercizio Temperatura di stoccaggio Altezza di esercizio massima Peso Dimensioni (L x A x P) 200 – 240V 300V AC classe III 300V, grado di inquinamento 2 200-240V AC, 50-60 Hz 0°C – 40°C -20°C – 60°C 2000 m sopra il livello del mare ca. 54 g 50 x 80 x 32 mm Ricevitore AC-Tracer RECV Campo di misura Alimentazione Temperatura d‘esercizio Temperatura di stoccaggio Altezza di esercizio massima Peso (con pila) Dimensioni (L x A x P) 0 – 5 cm profondità di misurazione 1 x 9V blocco, IEC LR6, alcalina 0°C – 40°C -20°C – 60°C 2000 m sopra il livello del mare ca. 155 g 68 x 165 x 36 mm
