ACTracer - Meetinstrumenten Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Lijndetectieset met zender en ontvanger
Merk	Laserliner
Model	ACTracer
Afmetingen (zender)	50 x 80 x 32 mm
Gewicht (zender)	ca. 54 g
Afmetingen (ontvanger)	68 x 165 x 36 mm
Gewicht (ontvanger, incl. batterij)	ca. 155 g
Voeding (zender)	200-240 V AC, 50-60 Hz (via het elektriciteitsnet)
Voeding (ontvanger)	1 blok 9 V (IEC 6LR61, alkaline)
Nominale spanning (zender)	200 – 240 V
Maximale ingangsspanning (zender)	300 V AC
Overspanningscategorie	CAT III 300 V, Vervuilingsgraad 2
Werktemperatuur	0°C – 40°C
Opslagtemperatuur	-20°C – 60°C
Maximale werkhoogte	2000 m boven NAP
Maximale meetdiepte (ontvanger)	0 - 5 cm
Hoofdfuncties	Snelle detectie van onder spanning staande circuits, kabellokalisatie, afbakening van zekeringcircuits
Inbegrepen accessoires	Eurostekker, E27-lampadapter, UK-stekker, meetsnoeren, originele meetadapters
Veiligheid	Niet gebruiken onder spanning bij vocht; voorzichtig werken boven 25 V AC / 60 V DC; alleen originele accessoires gebruiken; loskoppelen voor openen
Onderhoud en reiniging	Reinig en droog het instrument voor gebruik; vermijd vocht en vloeistoffen; bewaar op een droge plaats
Onderdelen en repareerbaarheid	Alleen originele accessoires gebruiken; wijzigingen verboden; neem contact op met de klantenservice voor reparatie

Veelgestelde vragen - ACTracer Laserliner

Hoe gebruik ik de ACTracer zender?

Sluit de gewenste adapter (eurostekker, E27, UK) aan op de zender voor gebruik. De zender werkt direct op het elektriciteitsnet zonder batterij. Het bedrijfsindicatielampje (1) brandt wanneer deze onder spanning staat.

Hoe lokaliseer ik een kabel met de ontvanger?

Schakel de ontvanger in met de draaischakelaar (B) en stel de gevoeligheid in. Breng de sensorhoofd (E) dicht bij de kabel. Een geluidssignaal geeft aan dat de kabel tot dezelfde stroomkring behoort. De maximale detectiediepte is 5 cm.

Welke batterijen gebruik ik voor de ontvanger?

Gebruik een 9 V blokbatterij type IEC 6LR61 (alkaline). Plaats deze in het batterijvak (A) met de juiste polariteit.

Kan ik de ACTracer gebruiken op spanningsloze circuits?

Nee, de zender heeft netspanning (200-240 V AC) nodig om te werken. Het is alleen ontworpen voor onder spanning staande circuits.

Welke veiligheidsmaatregelen moet ik nemen?

Werk indien mogelijk niet alleen. Raak de meetpunten alleen bij de handgrepen aan. Boven 25 V AC of 60 V DC is het risico op een dodelijke schok hoog. Vermijd vochtige of geleidende omgevingen.

Hoe onderhoud ik de ACTracer?

Reinig en droog het instrument voor gebruik. Vermijd vocht en vloeistoffen. Bewaar het op een droge plaats. Gebruik alleen originele accessoires.

Wat moet ik doen als de ontvanger geen geluid maakt?

Controleer of de batterij correct is geplaatst en opgeladen is. Zorg dat de gevoeligheid op maximaal staat. Test op een bekende bron (bijv. 230 V stopcontact). Als het probleem aanhoudt, kan het apparaat defect zijn.

Hoe bak ik een zekeringcircuit af?

Sluit de zender aan op de te testen kabel. Beweeg de ontvanger langs de meterkast. Het geluidssignaal helpt u de juiste zekering te vinden. Verlaag geleidelijk de gevoeligheid om de lokalisatie te verfijnen.

Wat is de maximale detectiediepte van de ontvanger?

De maximale diepte is 5 cm. Deze kan worden beïnvloed door installatieomstandigheden en metalen afschermingen.

Kan ik niet meegeleverde adapters gebruiken?

Nee, gebruik alleen de meegeleverde originele meetadapters (eurostekker, E27-adapter, UK-stekker) om veiligheid en naleving te garanderen.

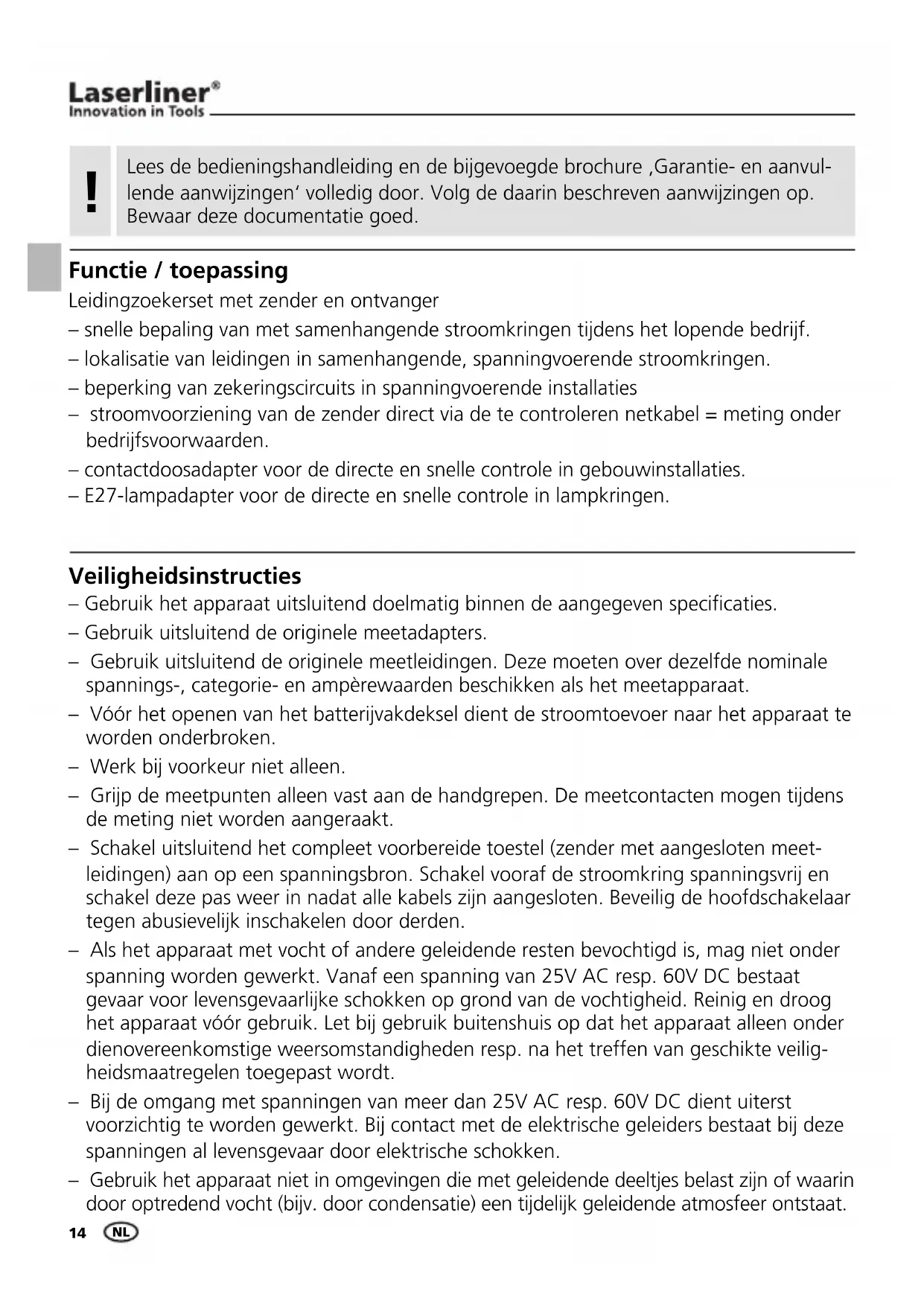

GEBRUIKSAANWIJZING ACTracer Laserliner

! Lees de bedieningshandleiding en de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' volledig door. Volg dekaarin beschreiben aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Leidingzoekerset met zender en ontvanger

• snelle bepaling van met samenhangende stroomkringenijdens het ropende bedrijf.
• lokalisatie van leidingen in samenhangende, spanningvoerende stroomkringen.
• beperking van zekeringscircuits in spanningvoerende installations
• stroomvoorziening van de zender direct via de te controlleren netkabel = meting onder bedrijfsvoorwaarden.
• contactdoosadapter voor de directe en snelle contrôle in gebouinstallaties.
• E27-lampadapter voor de directe en snelle contro in lampkringen.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Gebruik uitsluitend de originelemeetadapters.
• Gebruik uitsluitend de originele/meetleidingen. Deze要去en overdezelfde nominale spannings-,categorie-en amperewaarden beschikken als hetmeetapparaat.
• Vóor het openen van het batterijvakdeksel dient de stroomtoevoer maar het apparaat te worden onderbroken.
  Werk bij voorkeur nicht alleen.
• Grijp de meetpunten alleen vast aan de handgrepen. De meetcontacten mogenijdens de meting nicht worden aangeraakt.
• Schakel uitsluitend het compleet voorbereide toestel (zender met aangesloten meetleidingen) aan op een spanningsbron. Schakel vooraf de stroomkring spanningsvrij en schakel deze pas waar in nadat alle kabels+zijn aangesloten. Beveilig de hoofdschakelaar...,!. gegen abusievelijk inschakelen door derden.
• Als het apparaat met vocht of andere geleidende resten bevochtigd is, mag nicht onder spanning worden gewerkt. Vanaf een spanning van 25V AC resp. 60V DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid. Reinig en droog het apparaat voor gebruik. Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast worden.
• Bij de omgang met spanningen van meer dan 25V AC resp. 60V DC dient uiterst voorzichtig te worden gewerkt. Bij contact met de elektrische geleiders bestaat bij deze spanningen al levensgevaar door elektrische schokken.

• Gebruik het apparaat Niet in omgevingen die met geleidende deeltjes belast zijn of waarin door optredend vocht (bijv. door condensatie) een tijdelijk geleidende atmoseer ontstaat.

• Voer metingen die gevaarlijk dicht bij elektrische installaties要去en worden uitgevoerd, Niet alleen uit en alleén na instructie van een verantwoordelijkke elektromonteur.

• Waarborgvoor iedere meting dat het te controlleren bereik (bijv. leiding), het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding) in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230V-contactdoos voor de AC-controle). Het apparaat mag Niet meer worden gebruikt als een of meerde functiesuitvallen.
• Gebruik de zender Niet in continubedrijf, maar alleen tijdens de eigenlijke meettijd. Na een meting moet de zender (incl.meetleidingen)uit het meetcircuit worden verwijderd.
• Het apparaat mag nicht wordenblootgesteld aan vocht of vloeistoffen. Let bij gebruik buitenshuis op dat het apparaat alleen onder dieinovereenkomstige weersomstandighe den resp. na het treffen van geschikte veiligheidsmaatregelen worden ingezet.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen Bewaren.
• Gebruik het apparaat Niet in omgevingen met explosieve gassen of stoom.
• Bescherm het apparaat gegen verontreinigingen en schade en zorg voor een droge opslag.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het verilige en deskundige gebruik van het apparaat inucht.

Symbolen

Waarschuwing voor gevaarlijke elektrische spanning: door onbeschemde, spanningvoerende onderdelen in de behuizing bestaat gevaar voor elektrische schokken.

Waarschuwing voor een gevarenpunt

Veiligheidsklasse II: het contrôleapparaat beschikt over een versterkte of dubbele isolatie.

CAT III

Overspanningscategorie III: bedrijfsmiddlesen in vaste installations en voor toepassingen waar bij bijzondere vereisten aan de betrouwhaarheid en de beschikhaarheid van de bedrijfsmiddlesen worden gesteld, bijv. schakelaars in vaste installations en apparaten voor industrièle toepassingen met constante aansluiting op de vaste installmentie.

Belangrijke aanwijzingen die absolut要不要en worden opgevolgd!

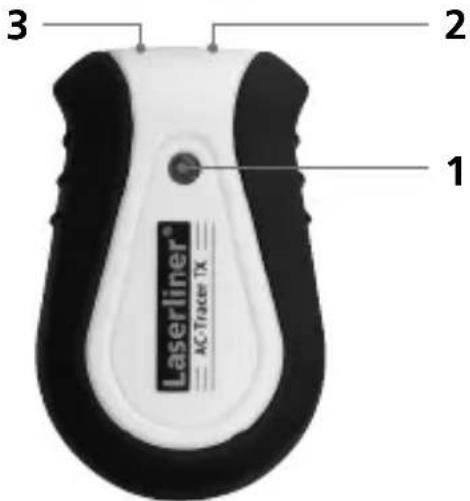

Zender TX

1 Bedrijfsindicator
2 Aansluitbus rood +
3 Aansluitbus zwart –

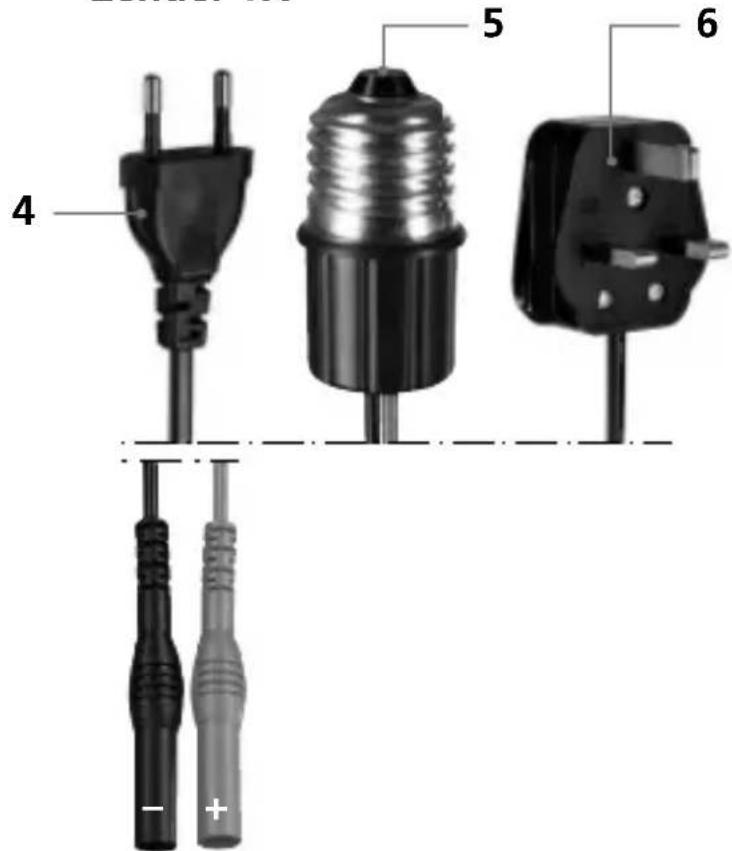

4 Eurosteker
5 E27-lampadapter
6 UK-steker (voor Groot-Brittanniè)

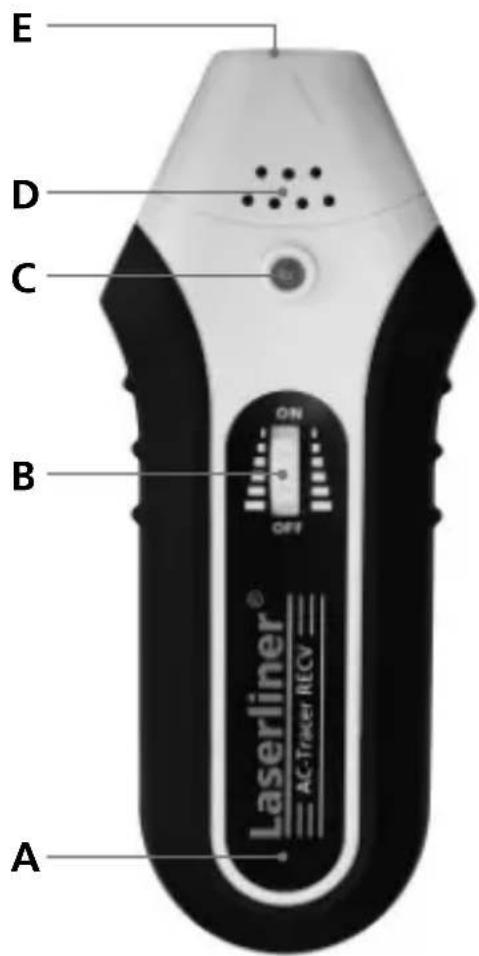

Ontvanger RECV

A Batterijvakje (achterzijde)
B AAN/UIT-draaischakelaar /instelling v.d. gevoeligheid
C Bedrijfsindicator
D Luidspreker
E Sensorkop

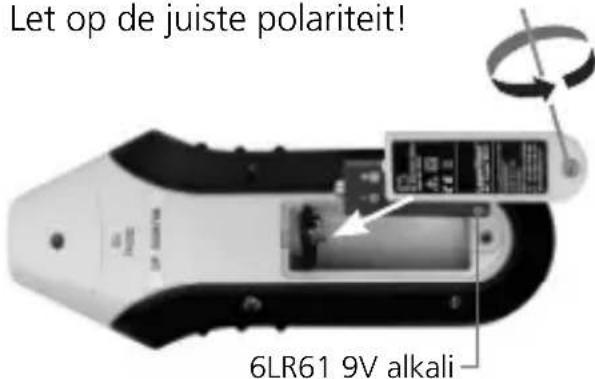

Let op de juiste polariteit!

Plaatsen van de batterij

1 Werkingsprincipe

De meting worden uitgevoerd met een zender en een ontvanger. De zender stuurt signalen in de leiding die moet worden gecontroleerd. Het signal is een gemoduleerde stroom die een elektromagnetisch veld genereert rond de geleider. De ontvanger herkent dit veld en kan daardoor de leidingen, contactdozen enz. met het ingevoerde signal vinden en lokaliseren.

Zender TX: inrichten

Het toestel heeft geen batterijen nodig en worden via het stroomnet gevoed. De metingen könnenkaarom alleen worden uitgevoerd aan spanningvoerende leidingen. Sluit voor het gebruik de gewenste kabel (4, 5, 6) aan. Let waar bij op de juiste polariteit. Het toestel is in bedrijf als het controelampje (1) brandt.

In samenhangende stroomkringenaar leidingen,contactdozen enz.zoeken.

Meting onder spanning! Neem de veiligheidsinstructies strikt in acht.

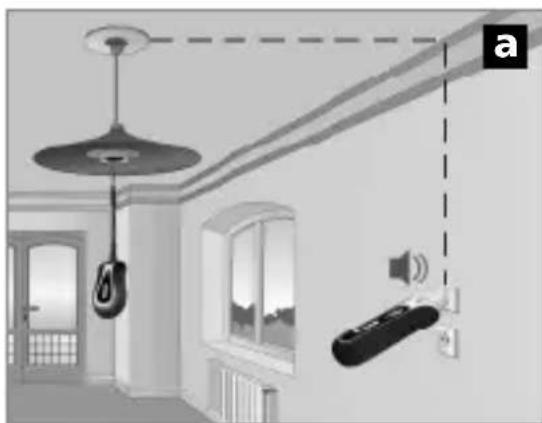

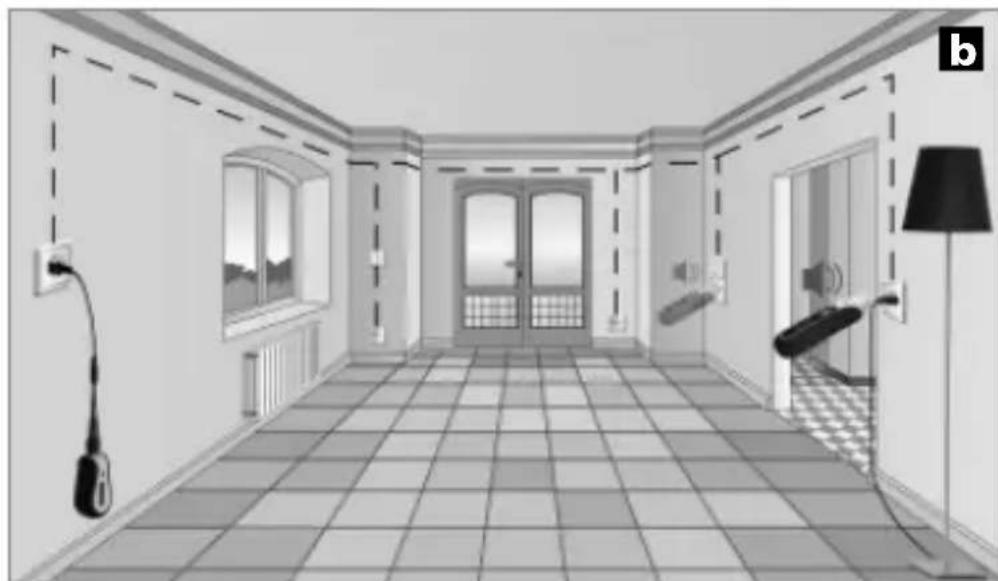

Sluit de zender aan op de te meten leiding. Schakel verwolgens de ontvanger in en begin met de lokalisatie, zie afb. a, b. Het meetobject hoort bijdezelfdestroomkring als het signaal van de ontvanger klinkt. De ontvanger lokaliseert ledingen tot een diepte van maximaal ca. 5 cm. Verschillende inbouwvoorwaarden en metalen isolaties+kennen een sterke invloed hebben op de max.meetdiepte.

Tip 1: stel de ontvanger in op de hoogste gevoeligheid en houd de sensorkop zo zich möglichk gegen de kabelaansluiting.

Inschakelen en gevoeligheid verminderen

Gevoeligheid verhogen en uitschakelen

4 Beperking van zekeringscircuits

！

• Meting onder spanning! Neem de veiligheidsinstructies strikt in acht.
• De afdekking van de zekeringenkast mag alleen door elektromonteurs worden verwijderd.

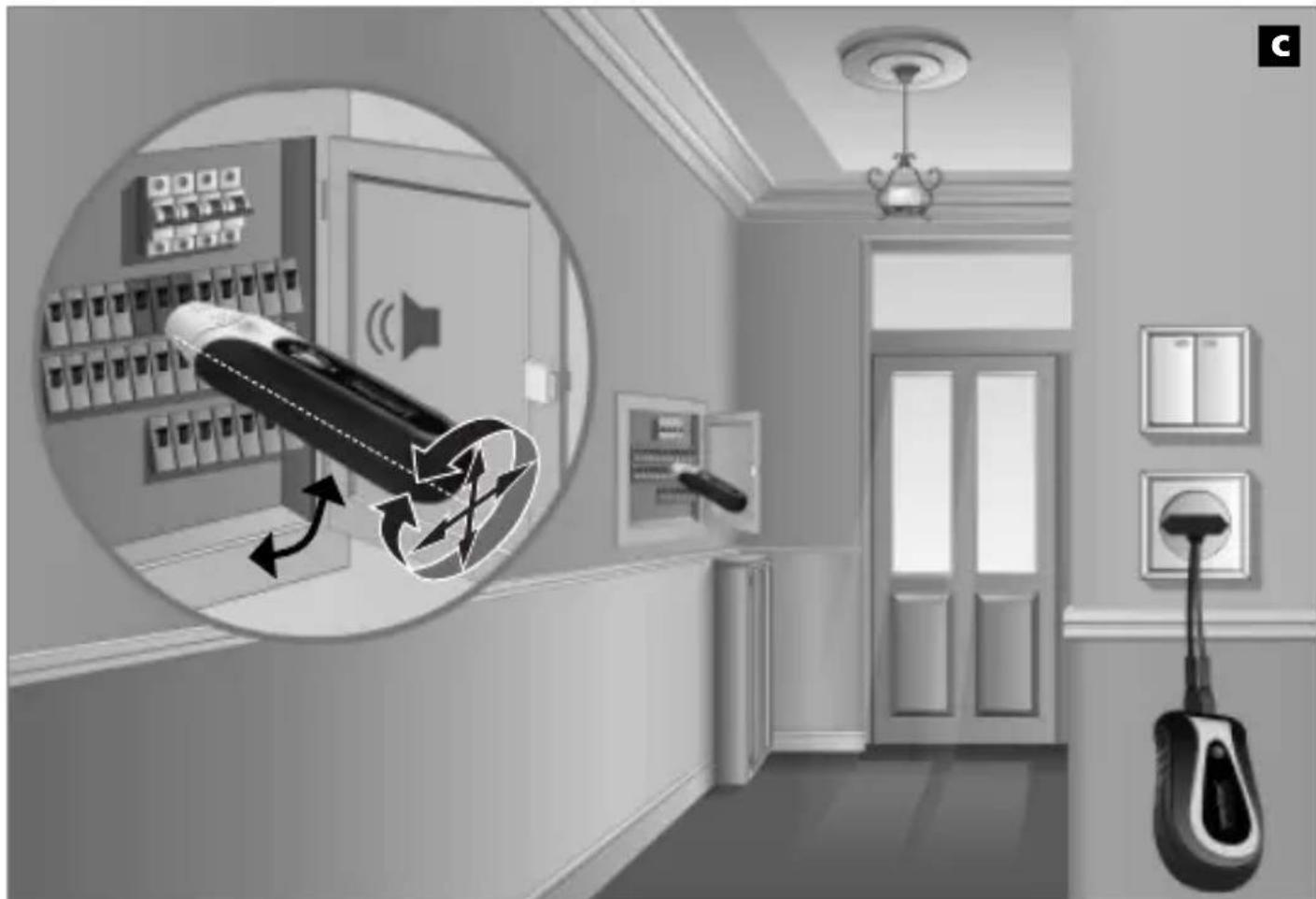

Sluit de zender aan op de te meten leiding. Schakel verwolgens de ontvanger in en begin met de lokalisatie. Zie afb. c.

De gezochte zekering bevindt zich in het bereik waarin het signal van de ontvanger klinkt. Op grond van verschillende installmentevoorwaarden (RCD automaten, zekeringtypes enz.) kan de gezochte zekering in de meeste geallen Niet exact worden gelokaliseerd, maar alleen het bereik beperkt worden, waarbinnen de zekering zich bevindt.

Tip 2: de gevoeligheid bij de ontvanger stapsgewijs verminderen om de positie van de gezochttezekeringverder te beperken.

Tip 3: draai de ontvanger 90^ om de lenghteas of verander de horizontale en verticale lengte om het apparaat aan verschillende contactverbreakers met verschillende inbouwpositiones van de magneetspoelen aan te passen. Pas zo nodig de gevoeligheid opnieuw aan.

Technische gegevens

Zender AC-Tracer TX

Nominale spanning

Maximale ingangsspanning

Overspanningscategory

Stroomvoorziejning

Werktemperatuur

Opbergtemperatuur

Maximale arbeidshoogte

Gewicht

Afmetingen (B x H x D)

Ontvanger AC-Tracer RECV

Meetbereik

Stroomvoorziejning

Werktemperatuur

Opbergtemperatuur

Maximale arbeidshoogte

Gewicht (incl. batterijen)

Afmetingen (B x H x D)

200-240V

300V AC

CAT III 300 V, verontreinigingsgraad 2

200-240V AC, 50-60 Hz

0^ - 40^

-20°C -60°C

2.000 m boven NAP

ca. 54 g

50 × 80 × 32 ~mm

0-5cmmeetdiepte

1 x 9V-blok, IEC LR6, alkali

0^ C - 40^ C

-20°C -60°C

2.000 m boven NAP

ca. 155 g

68× 165× 36mm

Technische veranderingen voorbehonden 09.10.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geodenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtlij voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info
