KÄYTTÖOHJE ACTracer Laserliner

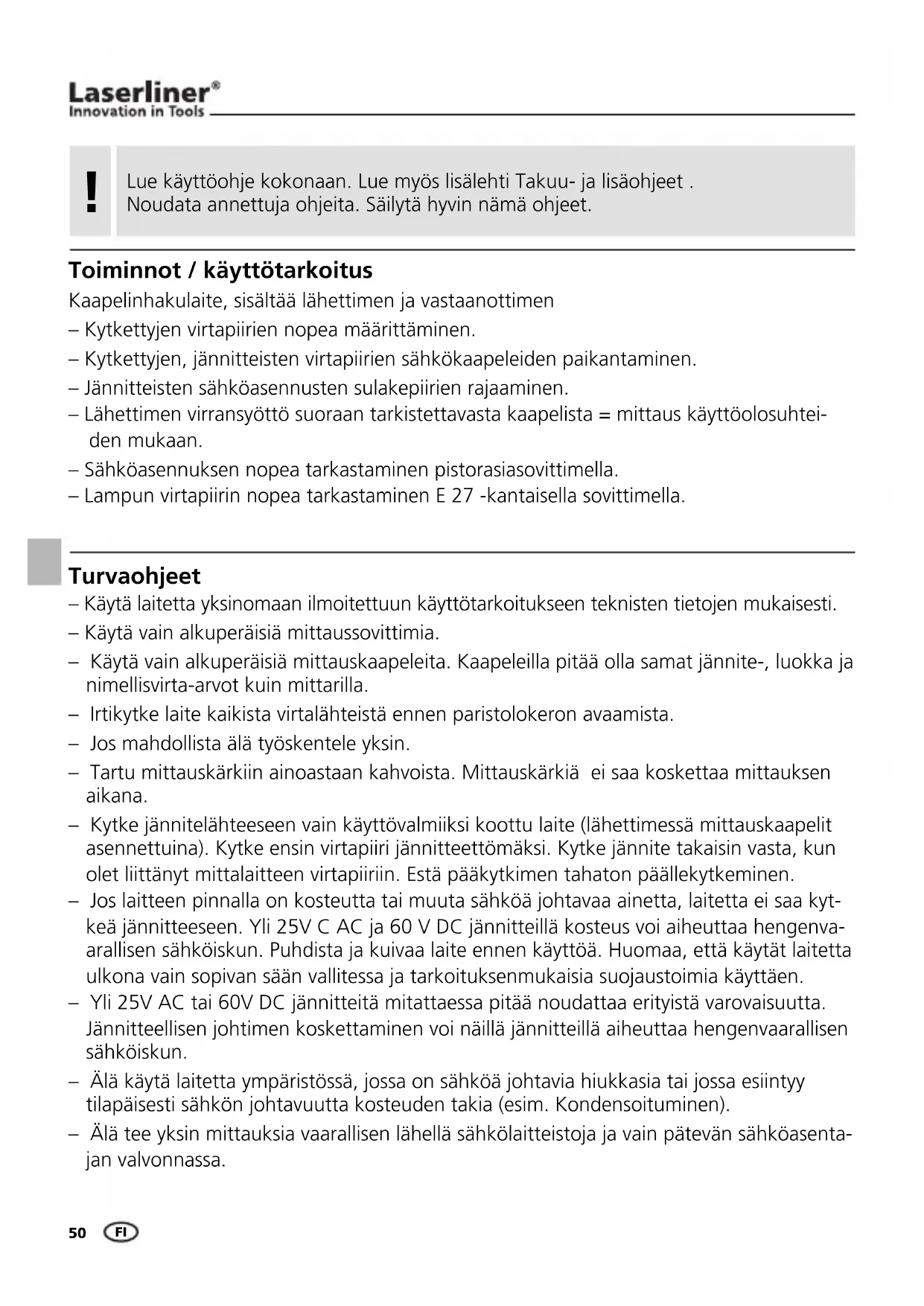

Manual_AC-Tracer_Rev.0910_print.indd 49 05.10.2010 14:38:48 Uhr50 – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Käytä vain alkuperäisiä mittaussovittimia. – Käytä vain alkuperäisiä mittauskaapeleita. Kaapeleilla pitää olla samat jännite-, luokka ja nimellisvirta-arvot kuin mittarilla. – Irtikytke laite kaikista virtalähteistä ennen paristolokeron avaamista. – Jos mahdollista älä työskentele yksin. – Tartu mittauskärkiin ainoastaan kahvoista. Mittauskärkiä ei saa koskettaa mittauksen aikana. – Kytke jännitelähteeseen vain käyttövalmiiksi koottu laite (lähettimessä mittauskaapelit asennettuina). Kytke ensin virtapiiri jännitteettömäksi. Kytke jännite takaisin vasta, kun olet liittänyt mittalaitteen virtapiiriin. Estä pääkytkimen tahaton päällekytkeminen. – Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa ainetta, laitetta ei saa kyt- keä jännitteeseen. Yli 25V C AC ja 60 V DC jännitteillä kosteus voi aiheuttaa hengenva- arallisen sähköiskun. Puhdista ja kuivaa laite ennen käyttöä. Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen. – Yli 25V AC tai 60V DC jännitteitä mitattaessa pitää noudattaa erityistä varovaisuutta. Jännitteellisen johtimen koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen sähköiskun. – Älä käytä laitetta ympäristössä, jossa on sähköä johtavia hiukkasia tai jossa esiintyy tilapäisesti sähkön johtavuutta kosteuden takia (esim. Kondensoituminen). – Älä tee yksin mittauksia vaarallisen lähellä sähkölaitteistoja ja vain pätevän sähköasenta- jan valvonnassa. Turvaohjeet Kaapelinhakulaite, sisältää lähettimen ja vastaanottimen – Kytkettyjen virtapiirien nopea määrittäminen. – Kytkettyjen, jännitteisten virtapiirien sähkökaapeleiden paikantaminen. – Jännitteisten sähköasennusten sulakepiirien rajaaminen. – Lähettimen virransyöttö suoraan tarkistettavasta kaapelista = mittaus käyttöolosuhtei- den mukaan. – Sähköasennuksen nopea tarkastaminen pistorasiasovittimella. – Lampun virtapiirin nopea tarkastaminen E 27 -kantaisella sovittimella. Toiminnot / käyttötarkoitus Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet . Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Ylijännitekategoria III: Kiinteisiin asennuksiin sisältyvät apuvälineet ja sellaiset tapaukset, joissa asetetaan erityisvaatimuksia apuvälineiden luotettavuudelle ja käytettävydelle, esim. kiinteiden asennusten kytkimet ja teollisuudessa käytettä- vät kiinteästi asennetut ja jatkuvasti sähköverkkoon liitettyinä olevat laitteet. Suojausluokka II: Testerissä on vahvistettu tai kaksinkertainen eristys. Varoitus vaarakohdasta Varoitus vaarallisesta sähköjännitteestä: Suojaamattomat, jännitteelliset osat kotelon sisällä saattavat aiheuttaa sähköiskuvaaran. Symbolit – Varmista ennen jokaista mittausta, että testattava kohde (esim. kaapeli), mittalaite ja tarvikkeet (esim. liitäntäkaapeli) ovat moitteettomassa kunnossa.Testaa laite tunnetulla jännitelähteellä (esim. 230 V pistorasia ennen AC-testausta). Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi. – Älä pidä lähetintä päällä jatkuvasti, vaan vain todellisen mittausajan. Irroita lähetin (myös mittauskaapelit) mittauspiiristä mittauksen jälkeen. – Laitetta ei saa asettaa altiiksi kosteudelle eikä nesteelle. Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen. – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta. – Laitetta ei saa käyttää ympäristöissä, joissa räjähdysalttiita kaasuja tai höyryjä. – Suojaa laite epäpuhtauksilta ja vaurioilta ja säilytä se kuivassa. – Laitteen rakenteeseen ei saa tehdä muutoksia. – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asian- mukaista käyttöä koskevat määräykset.

Tärkeitä ohjeita, joita on ehdottomasti noudatettava. Manual_AC-Tracer_Rev.0910_print.indd 51 05.10.2010 14:38:49 Uhr52

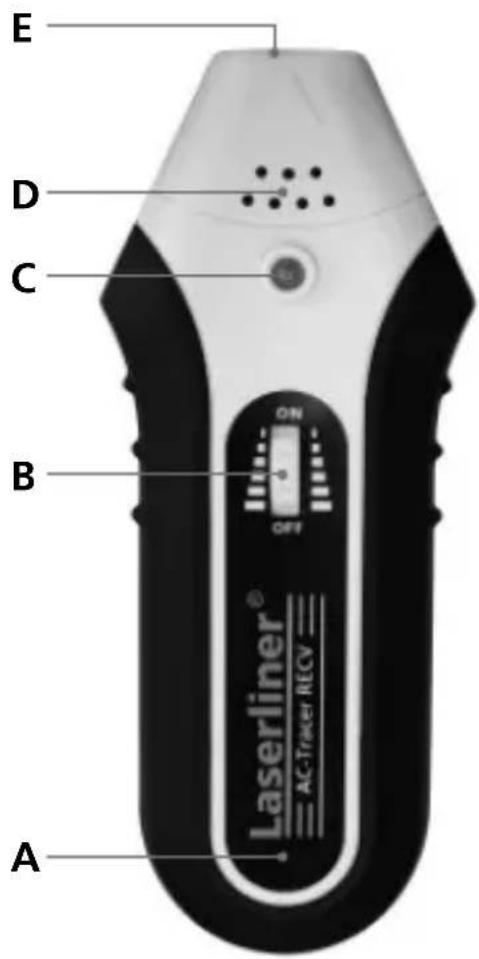

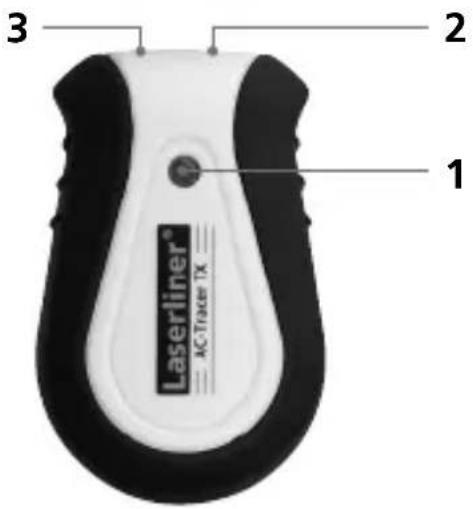

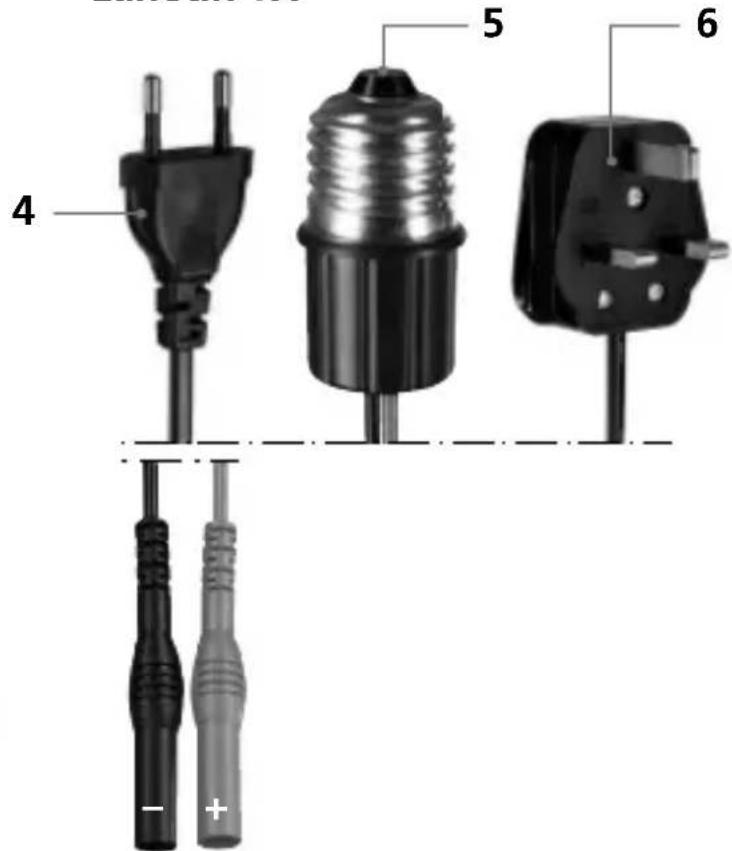

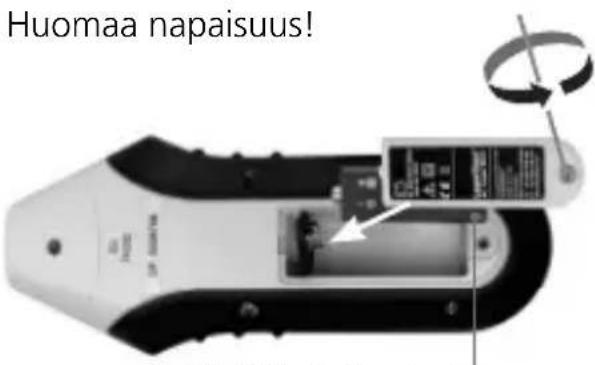

6LR61 9 V alkaliparisto Huomaa napaisuus! Pariston asettaminen A Paristokotelo (takasivulla) B ON/OFF kiertokytkin / herk- kyyden asettaminen C Merkkivalo D Summeri E Anturipää Vastaanotin RECV 1 Merkkivalo 2 Liitäntä punainen + 3 Liitäntä musta – 4 Europistoke 5 E 27 -kantainen sovitin 6 UK-pistoke (Iso-Britanniaa varten) Lähetin TX

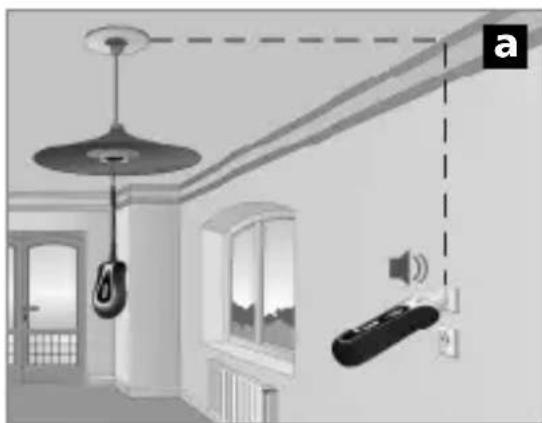

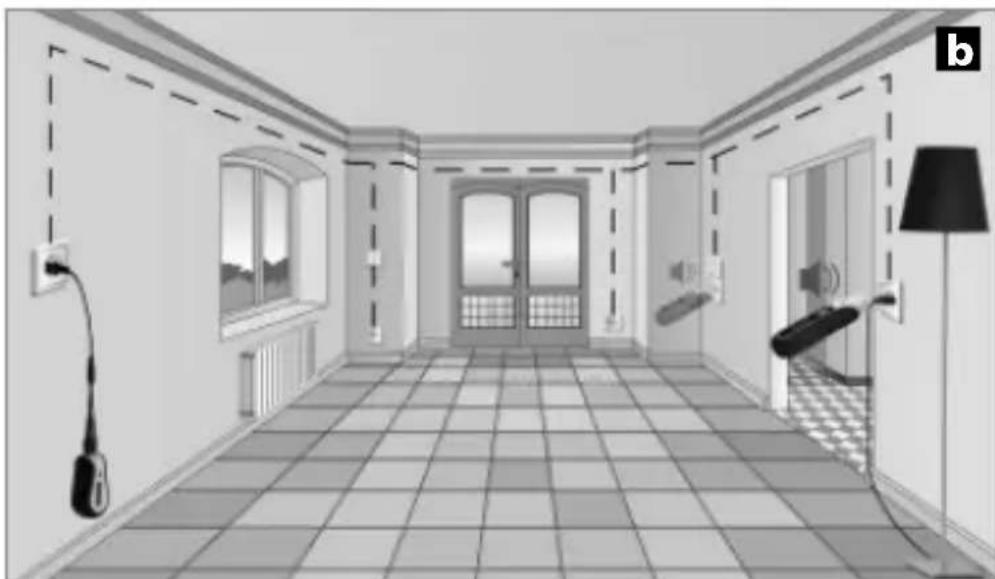

Herkkyyden nostami- nen ja virran kytkemi- nen pois päältä Virran kytkeminen päälle ja herkkyyden alentaminen Kytke lähetin mitattavaan johtoon. Kytke sen jälkeen vastaanottimeen virta päälle ja aloita paikantaminen, ks. kuvat a ja b. Mitattava kohde kuuluu samaan virtapiiriin, jos vastaanottimesta kuuluu merkkiääni. Vastaanotin paikantaa johdot 5 cm syvyyteen saakka. Erilaiset rakennusmateriaalit ja kaapelien metallieristeet saattavat vaikuttaa merkittävästi mittauksen enimmäissyvyyteen. Vihje 1: Säädä vastaanotin suurimpaan herkkyyteen ja pidä tunnistinpää mahdollisimman lähellä johtoliitäntää. Mittaukset suoritetaan jännitteisenä! Noudata ehdottomasti turvallisuusohjeita.

Kytketyssä virtapiirissä olevan johdon, pistorasian ym. paikantaminen. Laite ei tarvitse paristoja, vaan saa virran verkosta. Siksi mittauksia voin suorittaa vain jännitteisistä kaapeleista. Kytke ensin tarvittava mittauskaapeli (4,5 tai 6). Huomaa napaisuus. Laite on toiminnassa, jos merkkivalo (1) palaa. Lähetin TX: Valmistelu Mittaus tapahtuu käyttämällä yhtä lähetintä ja yhtä vastaanotinta. Lähetin syöttää signaa- lia tarkastettavaan kaapeliin. Signaali on moduloitua virtaa, joka tuottaa sähkömagneetti- sen kentän kaapelin ympärille. Vastaanotin tunnistaa tämän kentän, purkaa koodauksen ja pystyy siten löytämään kaapelit, pistorasiat yms., joihin signaali on syötetty. Toimintaperiaate

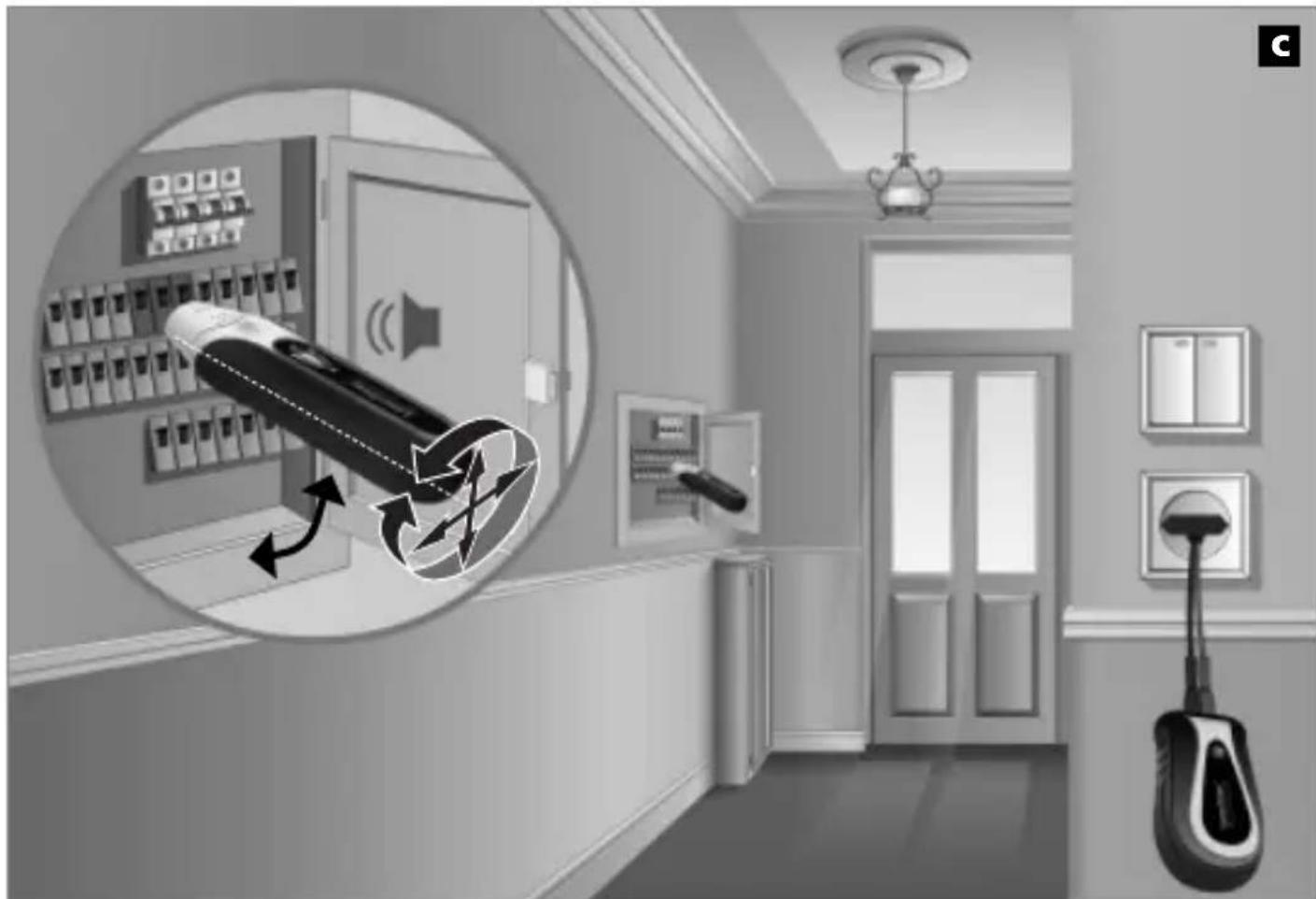

Kytke lähetin mitattavaan kaapeliin. Kytke sen jälkeen vastaanottimeen virta päälle ja aloita paikantaminen. Ks. kuva c. Vastaanottimesta kuuluu merkkiääni, kun paikannettava sulake on löytynyt. Sähköasen- nuksesta riippuen (automaattisulakkeet, sulaketyypit jne.) sulaketta ei useimmiten voi paikantaa aivan tarkasti, vaan pelkästään rajata jollekin tietylle alueelle. Vihje 2: Alenna vastaanottimen herkkyyttä vaiheittain, niin pääset lähemmäksi paikannet- tavaa sulaketta. Vinkki 3: Käännä vastaanotinta 90° pituusakselin ympäri tai muuta laitteen sijaintia vaaka- tai pystysuunnassa, jotta laite voi mukauttaa itsensä eri automaattisulaketyyppien mukaan, koska niillä käämi asennettu eri tavoin sulaketyypistä riippuen. Säädä herkkyys tarvittaessa uudelleen. – Mittaukset suoritetaan jännitteisenä! Noudata ehdottomasti turvallisuusohjeita. – Sulakekaapin kannen saa poistaa vain sähköalan ammattilainen.

Sulakepiirien rajaaminen

Manual_AC-Tracer_Rev.0910_print.indd 54 05.10.2010 14:38:57 Uhr55 AC-Tracer EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info Tekniset muutokset mahdollisia 09.10. Tekniset tiedot Lähetin AC-Tracer TX Nimellisjännite Maks. tulojännite Ylijänniteluokka Virtalähde Käyttölämpötila Varaston lämpötila Maks. käyttökorkeus Paino Mitat (L x K x S) 200 – 240V 300V AC CAT III 300 V, Saasteluokka 2 200-240V AC, 50-60 Hz 0°C – 40°C -20°C – 60°C 2 000 m merenpinnasta n. 54 g 50 x 80 x 32 mm Vastaanotin AC-Tracer RECV Mittausalue Virtalähde Käyttölämpötila Varaston lämpötila Maks. käyttökorkeus Paino (sis. paristot) Mitat (L x K x S) 0 – 5 cm Mittaussyvyys 1 x 9 V Block, IEC LR6, Alkali 0°C – 40°C -20°C – 60°C 2 000 m merenpinnasta n. 155 g 68 x 165 x 36 mm
