ACTracer - Matavimo įranga Laserliner - Nemokama naudojimo instrukcija

Produkto tipas	Linijų detektorių rinkinys su siųstuvu ir imtuvu
Prekės ženklas	Laserliner
Modelis	ACTracer
Matmenys (siųstuvas)	50 x 80 x 32 mm
Svoris (siųstuvas)	apie 54 g
Matmenys (imtuvas)	68 x 165 x 36 mm
Svoris (imtuvas, su baterija)	apie 155 g
Maitinimas (siųstuvas)	200-240 V AC, 50-60 Hz (per elektros tinklą)
Maitinimas (imtuvas)	1 blokas 9 V (IEC LR6, šarminė)
Vardinė įtampa (siųstuvas)	200 – 240 V
Maksimali įėjimo įtampa (siųstuvas)	300 V AC
Viršįtampio kategorija	CAT III 300 V, Taršos laipsnis 2
Darbinė temperatūra	0°C – 40°C
Laikymo temperatūra	-20°C – 60°C
Maksimalus darbo aukštis	2000 m virš jūros lygio
Maksimalus matavimo gylis (imtuvas)	0 – 5 cm
Pagrindinės funkcijos	Greitas įtampingų elektros grandinių aptikimas, kabelių lokalizavimas, grandinių su saugikliais atskyrimas
Pridedami priedai	Euro kištukas, E27 lempos adapteris, JK kištukas, matavimo laidai, originalūs matavimo adapteriai
Sauga	Nenaudoti esant įtampai drėgnoje aplinkoje; dirbti atsargiai virš 25 V AC / 60 V DC; naudoti tik originalius priedus; atjungti prieš atidarant
Priežiūra ir valymas	Prieš naudojimą nuvalykite ir išdžiovinkite prietaisą; venkite drėgmės ir skysčių; laikykite sausoje vietoje
Atsarginės dalys ir remontas	Naudoti tik originalius priedus; modifikuoti draudžiama; dėl remonto kreiptis į garantinio aptarnavimo tarnybą

Dažnai užduodami klausimai - ACTracer Laserliner

Kaip naudoti ACTracer siųstuvą?

Prieš naudojimą prijunkite norimą adapterį (Euro kištuką, E27, JK) prie siųstuvo. Siųstuvas veikia tiesiogiai iš elektros tinklo be baterijos. Veikimo indikatorius (1) užsidega, kai yra įtampa.

Kaip lokalizuoti kabelį su imtuvu?

Įjunkite imtuvą sukamuoju jungikliu (B) ir nustatykite jautrumą. Priartinkite jutiklio galvutę (E) prie kabelio. Garsinis signalas rodo, kad kabelis priklauso tai pačiai grandinei. Maksimalus aptikimo gylis yra 5 cm.

Kokias baterijas naudoti imtuvui?

Naudokite 9 V bloką IEC LR6 tipo (šarminį). Įdėkite jį į baterijų skyrių (A) laikydamiesi poliškumo.

Ar galiu naudoti ACTracer neįtemptose grandinėse?

Ne, siųstuvui veikti reikalinga tinklo įtampa (200-240 V AC). Jis skirtas tik įtampingoms grandinėms.

Kokių saugos priemonių reikia laikytis?

Jei įmanoma, nedirbkite vieni. Matavimo antgalius lieskite tik už rankenų. Virš 25 V AC arba 60 V DC mirtino smūgio rizika yra didelė. Venkite drėgnos ar laidžios aplinkos.

Kaip prižiūrėti ACTracer?

Prieš naudojimą nuvalykite ir išdžiovinkite prietaisą. Venkite drėgmės ir skysčių. Laikykite sausoje vietoje. Naudokite tik originalius priedus.

Ką daryti, jei imtuvas neskleidžia jokio garso?

Patikrinkite, ar baterija tinkamai įdėta ir įkrauta. Įsitikinkite, kad jautrumas nustatytas maksimaliai. Išbandykite ant žinomo šaltinio (pvz., 230 V lizdo). Jei problema išlieka, prietaisas gali būti sugedęs.

Kaip atskirti grandinę su saugikliu?

Prijunkite siųstuvą prie bandomo kabelio. Perkelkite imtuvą palei elektros skydą. Garsinis signalas padeda rasti atitinkamą saugiklį. Palaipsniui mažinkite jautrumą, kad tiksliau nustatytumėte vietą.

Koks maksimalus imtuvo aptikimo gylis?

Maksimalus gylis yra 5 cm. Tam gali turėti įtakos montavimo sąlygos ir metaliniai ekranai.

Ar galiu naudoti nepridedamus adapterius?

Ne, naudokite tik pateiktus originalius matavimo adapterius (Euro kištuką, E27 adapterį, JK kištuką), kad užtikrintumėte saugumą ir atitiktį.

NAUDOJIMO INSTRUKCIJA ACTracer Laserliner

Aizsardzibas klase II: Detektoram ir pastiprinata vai dubulta izolacija.

CAT III

Parsprieguma kategorija III: lerices/to elementi, kas atrodas stacionaras instalacijas un uz kuram attiecinamas ipaas drošibas un pieejamibas prasibas, piem. sledži stacionaras instalacijas un rupnieciskas icerces, kas ilgstojs pieslegtas stacionarai instalacijai.

Svarigi noradijumi, kas noteiktj jaievero.

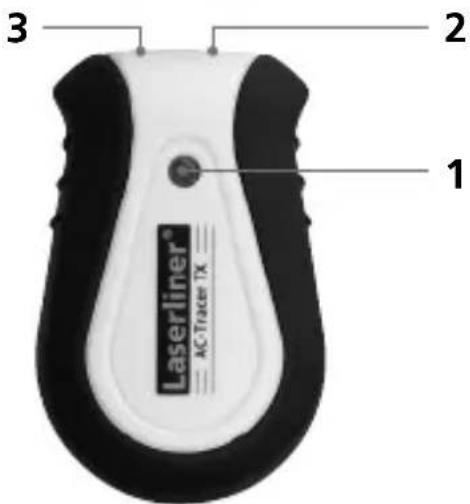

Raiditājs TX

1 Darbības signāllampiña
2 Piesleguma bukke sarkana +
3 Piesleguma bukke melna -
4 Euro kontaktdaksa
5 E 27 spuldzes adapters
6 UK kontaktdaksa (Lielbritānijai)

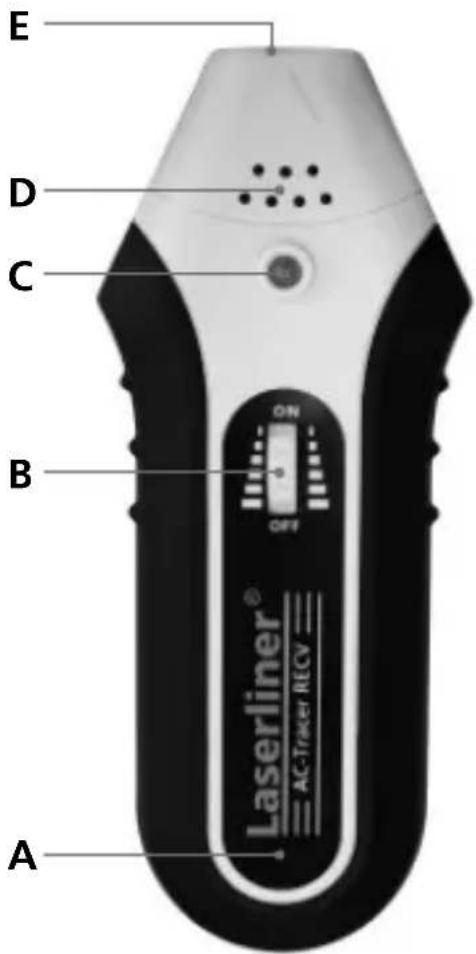

Uztverejs RECV

A Baterijas nodalijums (aizmugure)
B Sledzis IESLEGT/IZSLEGT/ jutibas iestatisana
C Darbības signāllampiña
D Skalrunis
E Sensora galvina

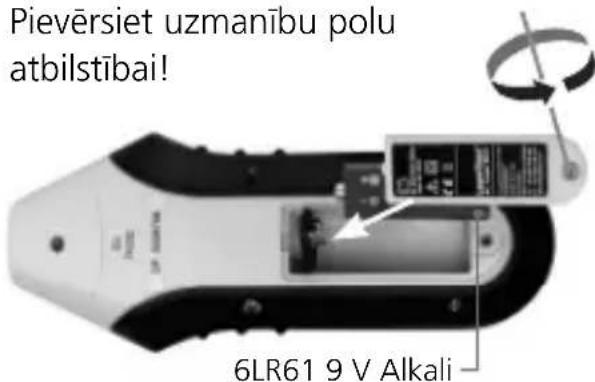

Baterijas ielikšana

Pieversiet uzmanibu polu atbilstibai!

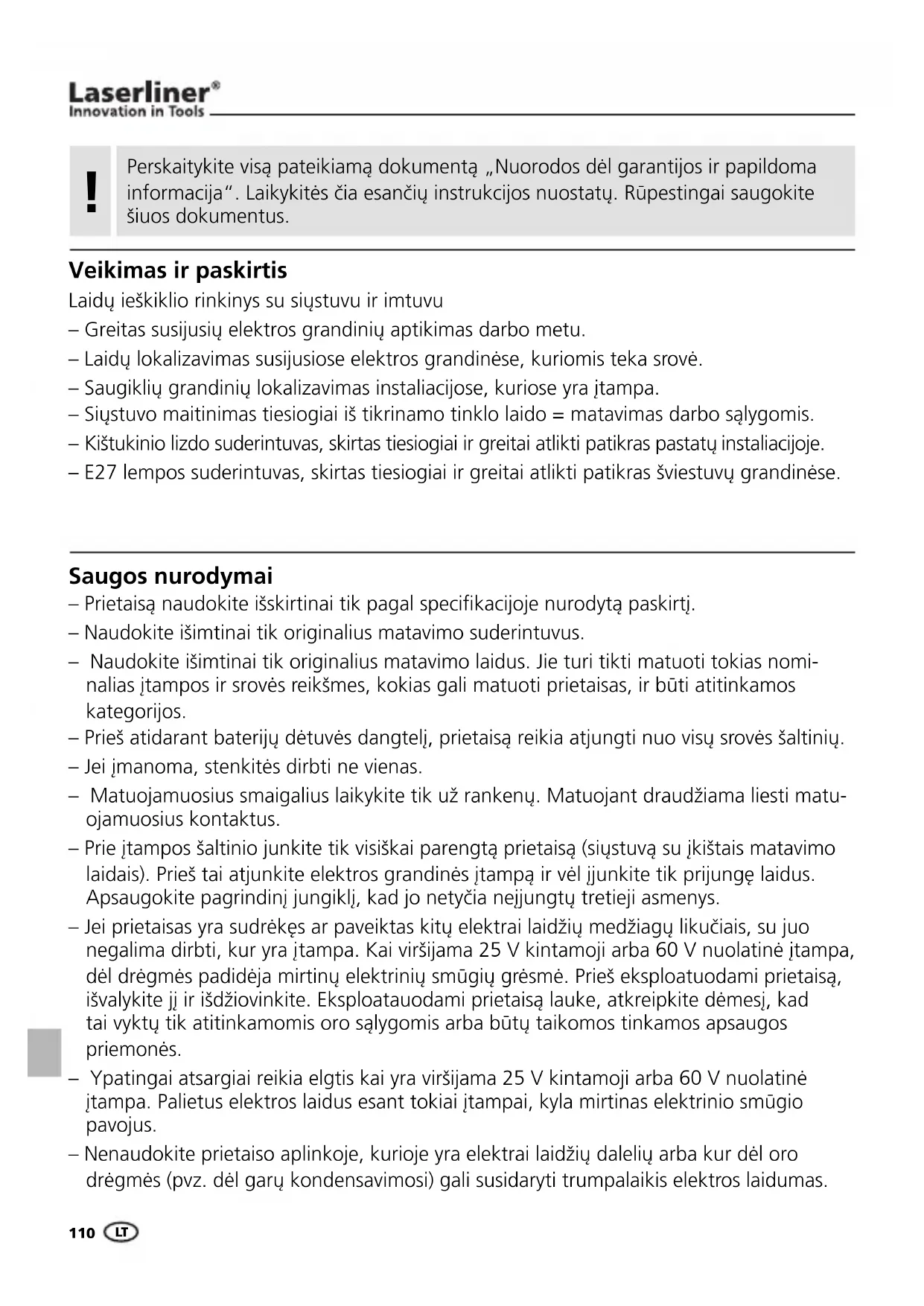

Perskaity kite visa pateikiam Dokumenta, "Nuorodos del garantijos ir papildoma informaciona". Laikykites cia esanciu instrukcijos nuostatu. Rupestingai saugokite siuos dokumentus.

Veikimas ir paskirtis

Laidu iešiklio rinkinys su siustuvu ir imtuvu

• Greitas susijusi eigeltros grandini aptikimas darbo metu.
• Laiduy lokalizavimas susijusiose elektros grandinese, kuriomis teka srové.
• Saugikliu grandiniu lokalizavimas instalaciijose, kuriose yra jtampa.
• Siþstuvo maitinimas tiesiogiai is tikrinamo tinklo laido = matavimas darbo salygomis.
• Kišukinio lizdo suderintuvas, skirtas tiesiogiai ir greitai atlikti patikras pastaty instalacijoje.
• E27 lempos suderintuvas, skirtas tiesiogiai ir greitai atlikti patikras sviestuvu grandinese.

Saugos nurodymai

• Prietaisa naudokite išskirtinai tik pagal specifikacijoje nurodytā paskirtj.
• Naudokite išimtinali tik originalius matavimo suderintuvus.
• Naudokite isimtinai tik originalius matavimo laidus. Jie turi tikti matuoti tokias nominalias jtampos ir srovës reikšmes, kokias gali matuoti prietaisas, ir buti atitinkamos kategorijos.
• Pries atidarant bateriju detuves dangtelj, prietaisra reikia atjungti nuo visu sroves saltiniu.
• Jei jmanoma, stenkités dirbti ne vienas.
• Matuojamuosi smaigalius laikykite tik už rankenu. Matuojant draudžiama liesti matuojamuosi kontaktus.
• Prie jtampos šaltinio junkite tik visiskai parengtā prietaisā (siustuvā su jkišais matavimo laidais). Priesai atjunkite elektros grandines jtampa ir vél jjunkite tik prijunge laidus. Apsaugokite pagrindini jungikli, kad jo netyčia nejjungtu tretieji asmenys.
• Jei prietaisas yra sudrekes ar paveiktas kitu elektrai laidziu medziagu likuciais, su juo negalima dirbti, kur yra jtampa. Kai viršijama 25 V kintamoji arba 60 V nuolatine jtampa, del dregmès padideja mirtinu elektriniu smugiu grésme. Prieš eksploatuodami prietaisa, isvalykite jj ir išdžiovinkite. Eksploatauodami prietaisa lauke, atkreipkite demesj, kad tai vyktu tik atitinkamomis oro salygomis arba butu taikomos tinkamos apsaugos priemonès.
• Ypatingai atsargiai reikia elgtis kai yra viršijama 25 V kintamoji arba 60 V nuolatine jtampa. Palietus elektros laidus esant tokiai jtampai, kyla mirtinas elektrinio smugio pavojus.

• Nenaudokite prietaiso aplinkoje, kurioje yra elektrai laidziu daleliu arba kur del orodregmEs (pvz. del garu kondensavimosi) gali susidaryti trumpalaikis elektros laidumas.

• Nevykdykite vienas matavimu pavojingai arti elektros jrangos ir juos atlikite tik pagal atsakingo elektriko paaiskinimä.

• Pries kiekviena matavima jsitikinkite, kad tikrannojs ritis (pvz., laidai), matavimo prietaisas ir naudojama papildoma jranga (pvz. jungimo laidas) yra nepriekaistingos buklès. Patikrinkite prietaisa pamatuodamiŽinomos jtamos šaltinius (pvz., 230 V elektrós lizda noredami patikrinti kintama srove). Negalima naudoti prietaiso, kai neveikia viena ar daugiau jo funkciju.
• Siustuvo nenaudokite nuolatinio veikimo režime, naudokite jj tik tiek, kiek reikia matavimui atlikti. Baigus matavima, siustuvá (kartu su matavimo laidais) reikia atjungti nuo matuojamos grandinès.
• Prietaisa reikia saugoti nuo dregmès ir skysciu poveikio. Kai naudojate prietaisa lauke, uztirkinkite, kad tai vyktu tik atitinkamomis oro salygomis arba butu taikomos tinkamos apsaugos priemones.
• Matavimo prietaisai ir reikmenys nera zhaislas. Laikykite juos vaikams nepasiekiamoje vietoje!
• Negalima prietaiso eksploatuoti aplinkoje, kurioje yra sprogiu duju ar garu.
• Prietaisa saugokite nuo užtersimo ir pažeidimu ir atkreipkite demsi, kad jj reikia laikytis sausoje vietoje.
• Draudžiama keisti prietaiso konstrukcija.
• Prašome atkreipti demesj j vietos ar nacionalines tarnybos parengtus saugos ir tinkamo prietaiso eksploatavimo reikalavimus.

Simboliai

Jspejimas apie elektros jtamos pavoju: Korpuso viduje yra neapsaugotos detales, kuriomis teka srové, ir del ju gali kilti realus pavojus asmenims patirti elektros smugj.

Jspejimas apie pavojaus viet

Saugos klase II: Sis tikrinimo prietaisas turi padidinta arba dvigubazoliaacija.

CAT III

III viršitampio kategorija: Nuolatine instalacića turinti gamybos jranga, taip pat atvejai kai kelami ypatingi reikalavimali gamybos jrangos patikimumui ir jos eksploatacijai, pvz., nuolatinës instalacićos jungikliai ir pramoninës paskirties jranga, kuri jlgam jungiamaj nuolatinës elektrós instalaciños tinklá.

Svarbūs nurodymai, kuriç butina laikytis.

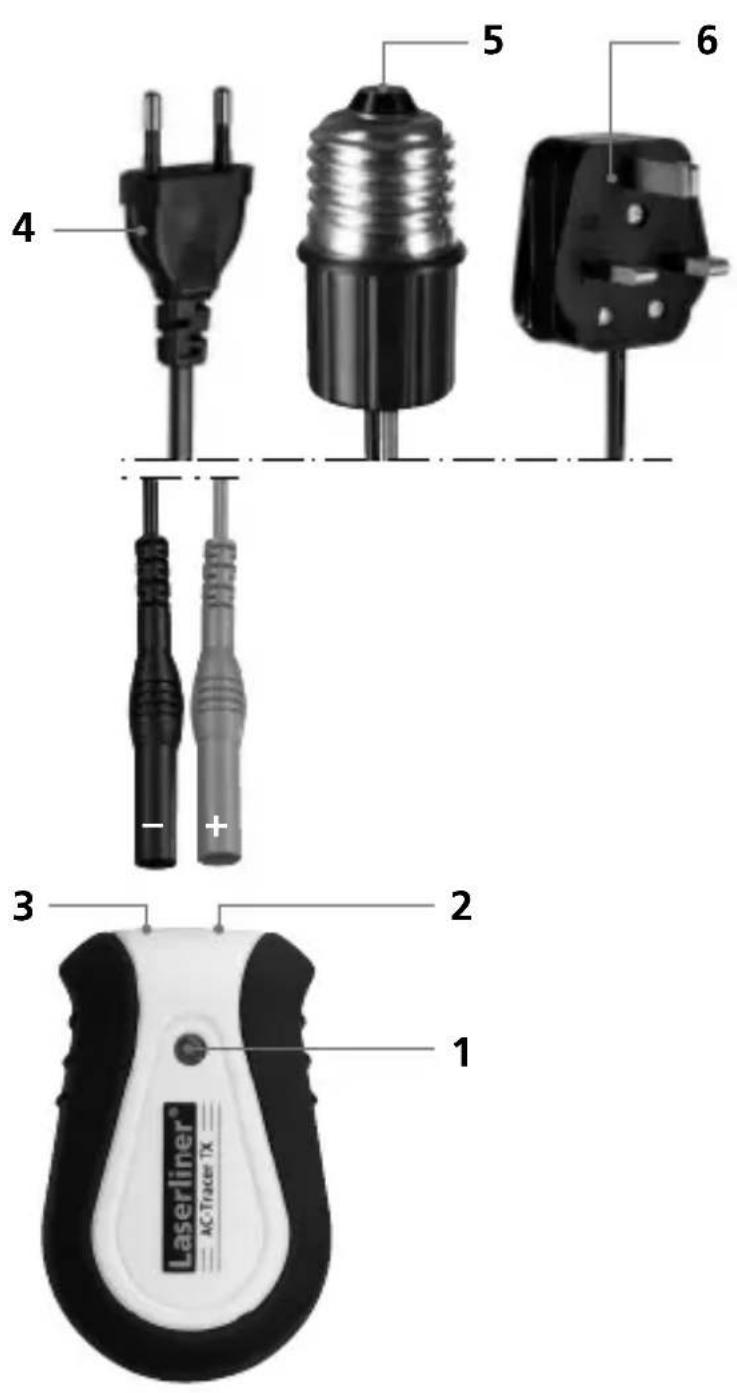

1 Darbinis Šviestuvas
2 Raudonas (+) prijungimo lizdas
3 Juodas (-) prijungimo lizdas

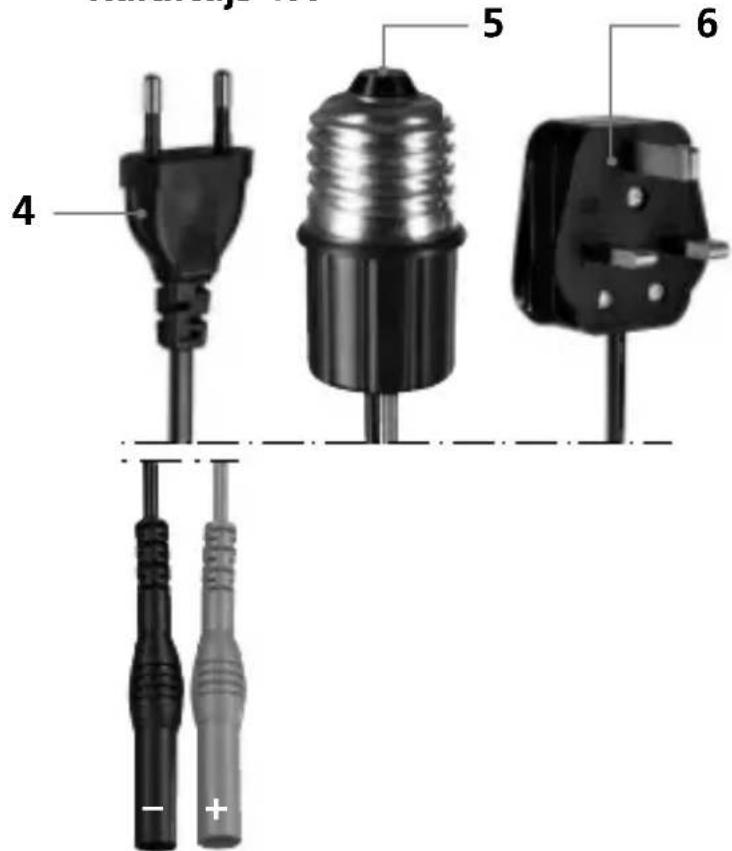

4 „Euro" kistukas
5 E 27 lempos suderintuvas
6 UK kištukas (skirtas Didžiajai Britanijai)

Matavimas vykdomas naudojan viena siustuva ir viena imtuva. Siustuvas j tikrinamaji laida siuncia signalus. Signalas yra moduliuota srove, sukurianti aplink laida elektromagnetini lauka. Imtuvas sj lauka atpažista ir taip gali aptikti bei lokalizuoti laidus, kistukinius lizdus ir pan., j kurios yra pasiystas signalas.

2 Siustuvas TX: nustatymas

Prietaisui nereikia elementu, jis maitinamas iš elektros tinklo. Todél galima atlikti tik laidu, kuriais teka srove, matavimus. Priěs naudojímá prijunkite pageidaujama kabelj (4, 5, 6). Laikykités tinkamo poliskumo. Prietaisas parengtas darbui, kai šviečia kontrolné lemputé (1).

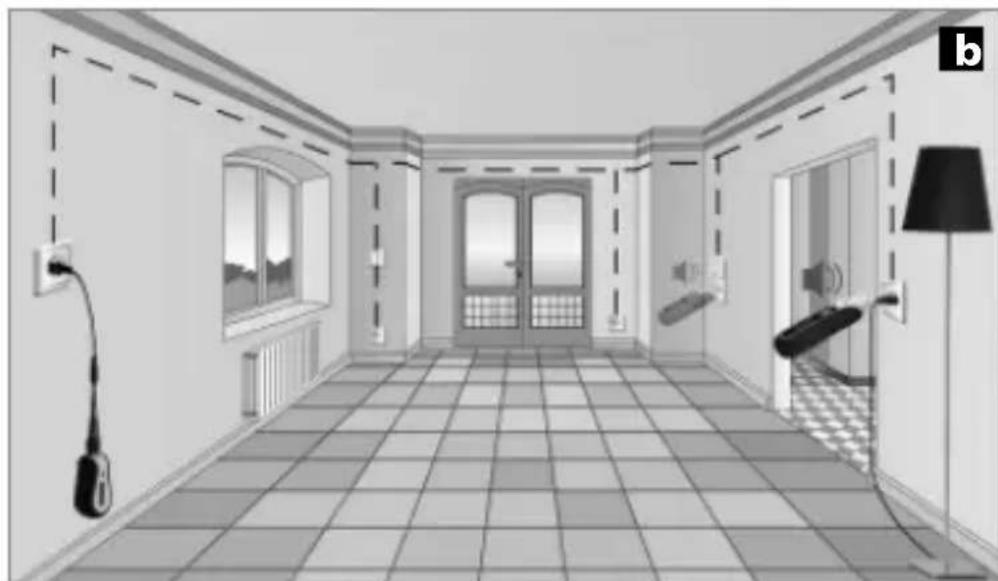

Laidu, kistukiniu lizdu ir pan. aptikimas susijusiose elektros grandidense.

Matavimas vykdomas esant jtampai! Būtina laikytis saugos nurodymu.

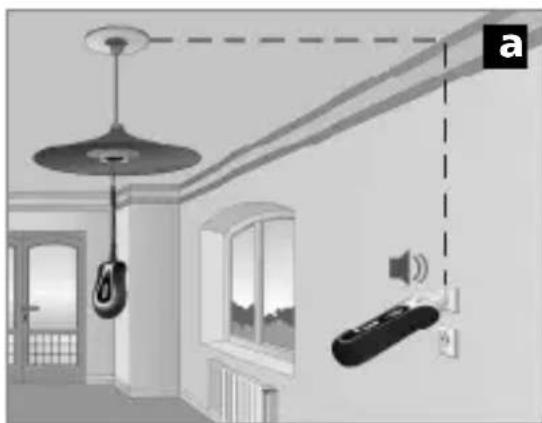

Prijunkite siustuvprie matuojamo laido. Po to jjunkite imtuvir pradekite ieskoti, zr.pav.a,b. Matavimo objektas prikauso tai paiaei elektros grandinei, jeigu pasigirsta imtuvo signalas. Imtugas aptinka laidus, kurie yra ne giliau nei 5 cm. Ivairios jrengimo aplinkybes ir metaliniale ekranai stipriai veikia maksimaluymatavimo gylj.

1 patarimas: nustatykite didžiausia imtuvo jautruma in sensoriaus galvute laikykite kuo arciau laido junties.

Junkite ir sumazinkite jautruma

Padidinkite jautruma ir isjunkite

4 Saugikliu grandiniu lokalizavimas

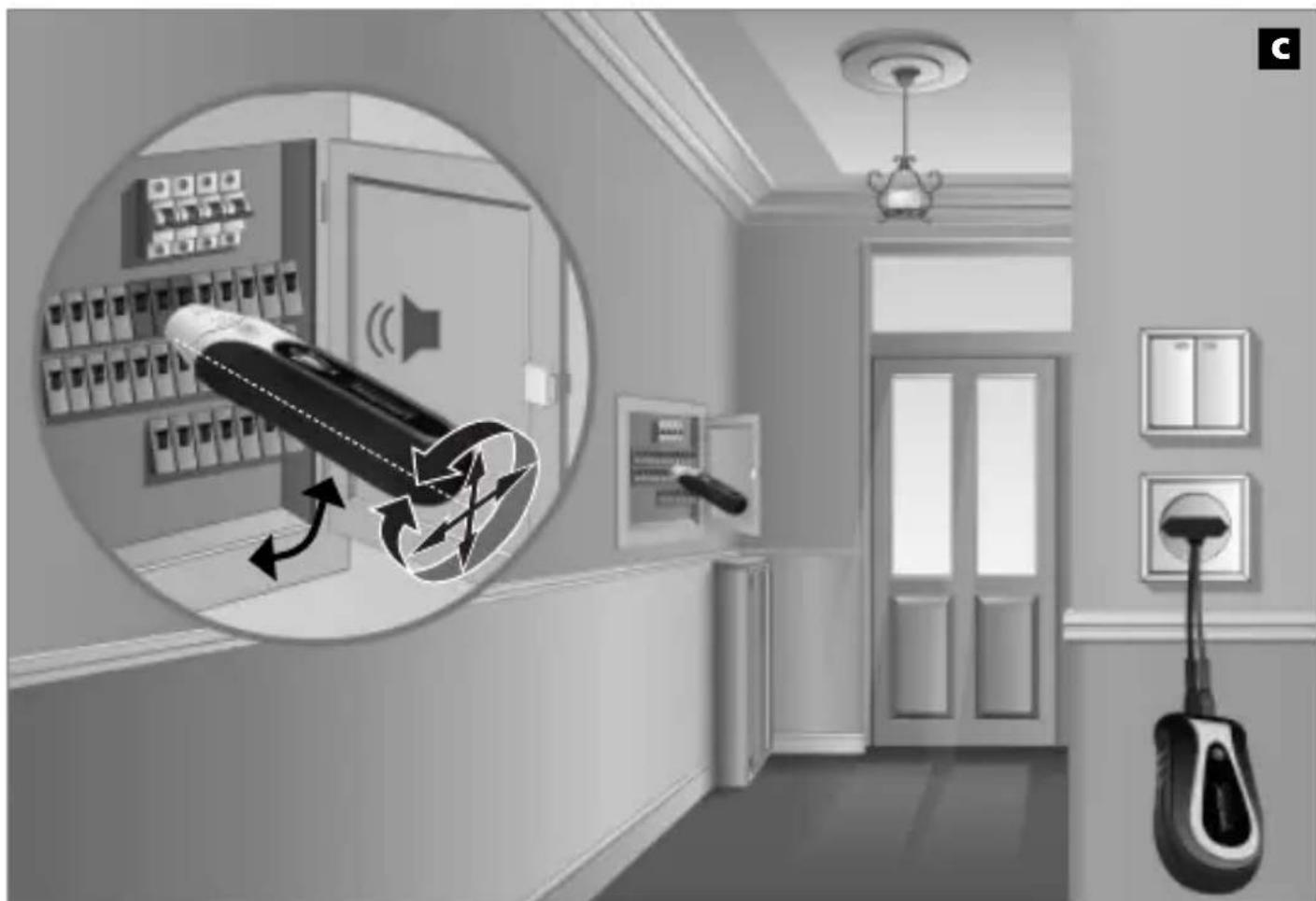

Prijunkite siustuvprie matuojamo laido. Tada jjunkite imtuva ir pradekite paieska. Zr. pav. c. leskomas saugiklis yra toje zonoje, kurioje pasigirsta imtuvo signalas. Del skirtingu jrengimo salygu (RCD saugikliai, saugikliu tipai ir pan.) dazniausiai buna sudetinga tiksliai lokalizuoti ieskomsaugikli, todel galima tik nustatyizona, kuriojejis yra.

2 patarimas: noredami nustatyimazesne zona, kurioje yra saugiklis, pamazu mažinkite imtuvo jautruma.
3 patarimas: norint imtuva pritaikyti prie skirtingu apsauginiu automatiniu isjungikliu, kuriu elektromagnetu rites gali buti sumontuotos jvairose padetyse, gali tekti jj sukti 90^ kampu aplink isilginae asi arba keisti horizontalia ir vertikalia padetis. Jeigu reikia, iš naujo suderinkite jautruma.

Techninai duomenys
Siþstuvas AC-Tracer TX
Nominali jtampa	200 – 240V
Maksimali jvado jtampa	300V AC
Virşjtampiu kategorija	CAT III 300 V, 2-as užterštumo laipsnis
Elektros maitinimas	200-240V AC, 50-60 Hz
Darbinè temperatūrā:	0°C – 40°C
Sandéliavimo temperatūrā	-20°C – 60°C
Maksimalus darbinis aukštis	2000 m virš atskaitos nulio
Masè	apie. 54 g
Matmenys (P x A x G)	50 x 80 x 32 mm
Imtuvas AC-Tracer RECV
Matavimo diapazonas	matavimo gylis 0 – 5 cm
Elektros maitinimas	1 x 9V elementas, IEC LR6, šarminis
Darbinè temperatūrā:	0°C – 40°C
Sandéliavimo temperatūrā	-20°C – 60°C
Maksimalus darbinis aukštis	2000 m virš atskaitos nulio
Masè (kartu su baterija)	apie. 155 g
Matmenys (P x A x G)	68 x 165 x 36 mm

Pasiliekame teise daryti techninius pakeitimus 09.10.

ES nuostatos ir utilizes

Prietaisas atitinka visus galiojancius standartus, reglamentuojancius laisva prekiu judejima ES.

Šis produktas yra elektros prietaisas ir pagal Europos Sajungos Direktyva del elektros ir elektroninés

jrangos atlieku, turi buti surenkamas atskirai ir utilizuojamas aplinkta taujoamuoju budu.

Daugiau sagos ir kity papildomu nuorodu rasite: www.laserliner.com/info
