KULLANIM KILAVUZU BDS 43DUO C Kärcher

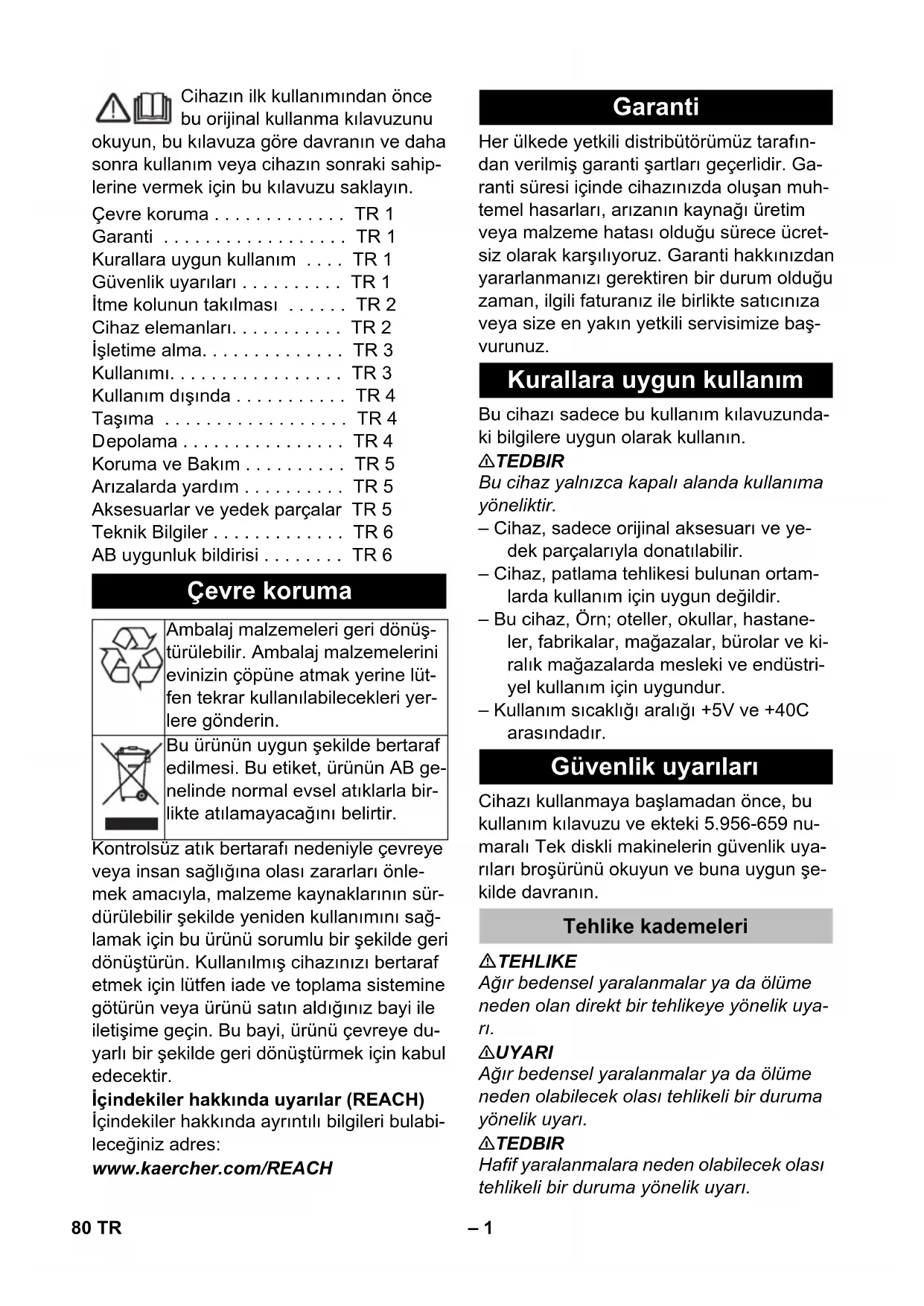

Chairman of the Board of Management Director Regulatory Affairs & Certification 79EL– 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. Kontrolsüz atık bertarafı nedeniyle çevreye veya insan sağlığına olası zararları önle- mek amacıyla, malzeme kaynaklarının sür- dürülebilir şekilde yeniden kullanımını sağ- lamak için bu ürünü sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı bertaraf etmek için lütfen iade ve toplama sistemine götürün veya ürünü satın aldığınız bayi ile iletişime geçin. Bu bayi, ürünü çevreye du- yarlı bir şekilde geri dönüştürmek için kabul edecektir. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muh- temel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücret- siz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. Bu cihazı sadece bu kullanım kılavuzunda- ki bilgilere uygun olarak kullanın. 몇 TEDBIR Bu cihaz yalnızca kapalı alanda kullanıma yöneliktir. – Cihaz, sadece orijinal aksesuarı ve ye- dek parçalarıyla donatılabilir. – Cihaz, patlama tehlikesi bulunan ortam- larda kullanım için uygun değildir. – Bu cihaz, Örn; oteller, okullar, hastane- ler, fabrikalar, mağazalar, bürolar ve ki- ralık mağazalarda mesleki ve endüstri- yel kullanım için uygundur. – Kullanım sıcaklığı aralığı +5V ve +40C arasındadır. Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzu ve ekteki 5.956-659 nu- maralı Tek diskli makinelerin güvenlik uya- rıları broşürünü okuyun ve buna uygun şe- kilde davranın. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uya- rı. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı. 몇 TEDBIR Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Çevre koruma . . . . . . . . . . . . . TR 1 Garanti . . . . . . . . . . . . . . . . . . TR 1 Kurallara uygun kullanım . . . . TR 1 Güvenlik uyarıları . . . . . . . . . . TR 1 İtme kolunun takılması . . . . . . TR 2 Cihaz elemanları. . . . . . . . . . . TR 2 İşletime alma. . . . . . . . . . . . . . TR 3 Kullanımı. . . . . . . . . . . . . . . . . TR 3 Kullanım dışında . . . . . . . . . . . TR 4 Taşıma . . . . . . . . . . . . . . . . . . TR 4

epolama . . . . . . . . . . . . . . . . TR 4 Koruma ve Bakım . . . . . . . . . . TR 5 Arızalarda yardım . . . . . . . . . . TR 5 Aksesuarlar ve yedek parçalar TR 5 Teknik Bilgiler . . . . . . . . . . . . . TR 6 AB uygunluk bildirisi . . . . . . . . TR 6 Çevre koruma Ambalaj malzemeleri geri dönüş- türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lüt- fen tekrar kullanılabilecekleri yer- lere gönderin. Bu ürünün uygun şekilde bertaraf edilmesi. Bu etiket, ürünün AB ge- nelinde normal evsel atıklarla bir- likte atılamayacağını belirtir. Garanti Kurallara uygun kullanım Güvenlik uyarıları Tehlike kademeleri 80 TR– 2 DIKKAT Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Güvenlik düzenekleri kullanıcının korunma- sını sağladığından, devre dışı bırakılma- malıdır ve düzgün çalıştıklarından emin olunmalıdır. Cihazın istenmeden açılmasını engeller. Cihazı açmak için kilit açma düğmesine ve ardından AÇMA/KAPAMA şalterine basın. İşletime almadan önce, itme kolu gösterildi- ği gibi takılmalı ve cihazla elektrik bağlantı- sı kurulmalıdır. Şekil için diğer sayfaya bakın Cihaz resmi, BDS 43/150 C Classic cihazı- nı göstermektedir. BDS 43/Duo C cihazı bundan biraz farklıdır. 1 Taşıyıcı, disk fırça / ped sürgü tablası 2 Süpürge / ped tahrik plakası 3 Temizlik maddesi çözeltisi dozaj kolu (opsiyon) 4 AÇMA/KAPAMA düğmesi 5 Kablo kancası 6 Kilit açma düğmesi 7 Tutamak 8 Eğim ayar kolu 9 Fırça tahriki sigortası 10 Aksesuar prizi 11 Temizlik maddesi tankı (opsiyon) 12 Motor muhafazası 13 Fırça devri şalteri (yalnızca BDS 43/ Duo C) ** Teslimat kapsamında bulunmamaktadır Güvenlik tertibatları Kilit İtme kolunun takılması Cihaz elemanları

81TR– 3 Elektrik bağlantı kablosuna Örn; yırtıl- ma ya da eskime gibi düzenli olarak ha- sar kontrolü yapın. Bir hasar belirlen- mesi durumunda, cihazı kullanmaya devam etmeden önce kablo değiştiril- melidir. Cihaza hasar kontrolü yapın, hasarları müşteri hizmetlerine onartın. – Bağlantı değerleri için Bkz. Teknik Özellikler ve Tip Plakası. – Elektrik bağlantısı bir elektrik tesisatçısı tarafından yapılmalı ve IEC 60364-1'e uygun olmalıdır. TEHLIKE Elektrik çarpma tehlikesi. – Elektrik kablosunun üzerinden geçme- yin. TEHLIKE Yaralanma tehlikesi! – Elektrik kablosunu vücudunuza ya da boynunuza kesinlikle sarmayın. – Elektrik kablosunu dönen fırça/pedle te- mas ettirmeyin. Not: Lütfen gerçekleştireceğiniz temizlik işlemi- ne uygun aksesuarı seçin. Cihazın fişini prizden çekin. Eğim ayar kolunu çekin. Tutamağı öne doğru dikey bir konuma döndürün. Eğim ayar kolunu bırakın. Cihazı geriye yatırın. Disk fırçayı/sürücü tablasını taşıyıcıya oturtun ve saat yönünün tersine doğru döndürün. 몇 UYARI Hasar görme tehlikesi. Sadece tavsiye edi- len temizlik maddelerini kullanın. Diğer te- mizlik maddeleri için, artan çalışma güven- liği ve kaza tehlikesi riskini işletmeci kendisi üstlenir. Sadece çözücü maddeler, tuz ve hidroflüo- rik asit çözeltisi içermeyen temizlik madde- leri kullanın. Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin. Temizlik çözeltisini temizlik maddesi tankına doldurun. 몇 UYARI Yaralanma tehlikesi! Cihazın kullanılması için alıştırma yapılmalıd ır. – Temizlenecek yüzey üzerinde hiç engel bulunmadığından emin olun. – Zemin özelliklerinin uygun olup olmadı- ğını kontrol edin. – Düz olmayan veya pürüzlü yüzeylerde kullanım zorlaşır. 몇 UYARI Cihaz üzerindeki kontrolün kaybedilmesi nedeniyle kaza tehlikesi. Tutamağın ayarı- nı sadece motor dururken değiştirin. Eğim ayar kolunu çekin. Tutamağı rahat bir konuma getirin. Eğim ayar kolunu bırakın. İşletime alma Akım bağlantısı Fırçanın/pedin yerleştirilmesi Temizlik maddesi tankının (opsiyon) doldurulması Kullanımı Tutamağın çalışma konumunun ayarlanması 82 TR– 4 몇 UYARI Cihaz üzerindeki kontrolün kaybedilmesi nedeniyle kaza tehlikesi. Fırça devri şalteri- ne sadece motor dururken basın. Fırça devri şalterini istediğiniz devre ayarlayın: LO: Dakikada 150 devir HI: Dakikada 300 devir DIKKAT Zemin kaplamasını için zarar görme tehli- kesi. Cihazı noktada çalıştırmayın. Elektrik fişini prize takın. Tutamağı istenen çalışma konumuna ayarlayın. "Tutamağın çalışma konu- munun ayarlanması" bölümüne bakın. Tutamağı iki elinizle sabit tutun. Kilit açma düğmesine basın ve basılı tu- tun. AÇMA/KAPAMA düğmesine basın. Bunu yapmak için, tutamağı dikey ko- numdan aşağı doğru en az 3 kademe çevirin. Resim: AÇMA/KAPAMA şalterinin kilidinin açıl- ması Kilit açma düğmesini bırakın. İşletimi iptal etmek için AÇMA/KAPAMA şalterini bırakın. – Sol: Tutamağı aşağı bastırın. – Sağ: Tutamağı kaldırın. Temizlik çözeltisini zemine uygulayın veya temizlik maddesi tankı (opsiyon) dozaj koluna basın. Cihazı temizlenecek yüzeyde hareket ettirin. Zor kirlerde işlemi tekrarlayın. Daha sonra, pis suyu bir sulu süpürge veya bezle emdirin. Cihazın fişini prizden çekin. Eğim ayar kolunu çekin. Tutamağı dikey konuma getirin. Eğim ayar kolunu bırakın. Temizlik maddesi tankını (opsiyon) çı- kartın ve kullanılmayan temizlik madde- si çözeltisini tasfiye edin. Elektrik kablosunu kablo kancalarının etrafına sarın. Temizlik maddesi, tankını (opsiyon) haftada bir kez temiz suyla yıkayın. Cihazı park konumuna getirin. Sürgü tablası / disk fırçayı çıkartın. Gövdeyi nemli bir bezle temizleyin. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin. Eğim ayar kolunu çekin. Tutamağı dikey konuma getirin. Eğim ayar kolunu bırakın. Cihazı geriye doğru taşıma konumuna yatırın ve hedef yere hareket ettirin. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığı na dikkat edin. Cih azı park konumuna getirin. Cihazı kuru, donmaya karşı korunmuş bir mekanda muhafaza edin. Fırça devrinin seçilmesi (yalnızca BDS 43/Duo C) Cihazı açın Yöne kumanda edilmesi Temizleme Kullanım dışında Taşıma Depolama 83TR– 5 TEHLIKE Yaralanma tehlikesi. Tüm çalışmalardan önce cihazı elektrik fişinden çekin. Kirlenmiş disk fırçaları suyla yıkayın. Kirlenmiş pedleri maksimum 60 °C de yıkayın. Gövdeyi nemli bir bezle temizleyin. Elektrik kablosuna hasar kontrolü ya- pın. TEHLIKE Yaralanma tehlikesi. Tüm çalışmalardan önce cihazı elektrik fişinden çekin. Bu tablo yardımıyla giderilemeyen arızalar- da müşteri hizmetlerini arayın. Sadece orijinal aksesuarlar ve orijinal ye- dek parçalar kullanın; cihazın güvenli şekil- de ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaerc- her.com. Koruma ve Bakım Arızalarda yardım Arıza Arızanın giderilmesi Yetersiz temizleme sonucu Kirlenmiş pedi değiştirin ve maksimum 60 °C de yıkayın. Aşınmış disk fırça/pedi değişti- rin. Kirlenmiş disk fırçaları suyla yı- kayın. Fırça/ped eğimi ve temizlik maddesini uygulama durumu açısından kontrol edin. Cihazda güçlü titre- şim var Disk fırça/pedin doğru oturup oturmadığını kontrol edin. Ped sabitlemesini kontrol edin. Tutamağı daha aşağı konum- landırın. Pad dön- müyor Fırça tahrikinin sigortasını sıfır- layın. Yabancı maddelerin fırçayı/ pedi bloke edip etmediğini kon- trol edin, gerekirse yabancı maddeleri çıkartın Aksesuarlar ve yedek parçalar Tanımlama Sipariş No. BDS 43/150 C ray altlığı 6.369-899.0 BDS 43/Duo C ray altlığı 6.369-901.0 Ovma fırçası (kırmızı) 6.369-895.0 Diskli fırça, sert (siyah) 6.369-898.0 Şampuan fırçası, orta yumu- şak (beyaz/mavi) 6.369-896.0 Cila fırçası 6.369-897.0 Parlatma pedi 6.371-149.0 Ped, mikrofiber, set (5 adet) 6.905-526.0 Elmas ped, kalın (beyaz), set (5 adet) 6.371-256.0 Elmas ped, orta (sarı), set (5 adet) 6.371-257.0 Elmas ped, ince (yeşil), set (5 adet) 6.371-238.0 Ped, melamin (gri/beyaz), set (2 adet) 6.371-023.0 Ped, yumuşak (beyaz), set (5 adet) 6.369-469.0 Ped, orta (kırmızı), set (5 adet) 6.369-470.0 Ped, orta sert (yeşil), sert (5 adet) 6.369-472.0 Ped, sert (siyah), set (5 adet) 6.369-473.0 Komple sarnıç 9.753-058.0 Sonradan donatı seti ilave ağırlık 2.642-802.0 84 TR– 6 İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/04/01 Teknik Bilgiler BDS 43/ 150 C BDS 43/ Duo C Akım bağlantısı Şebeke gerilimi V 220-240 Frekans Hz 50 Maks. güç tüketimi W 1500 1800 Koruma şekli IPX4 Koruma sınıfı I Soket: maks. elektrik çıkışı W 500 1800 İzin verilen maksi- mum şebeke empe- dansı Ohm 0,433 Fırça/ped Çap mm 430 Devir d/dk 150 150/

0,30 Ölçüler ve ağırlıklar Ağırlık (aksesuar ha- riç) kg 43 42 Uzunluk mm 590 Genişlik mm 430 Yükseklik mm 1180 Zeminden yükseklik mm 90 125/

Kablo uzunluğu m 15 Temizlik maddesi tankının hacmi (Opsiyon) l12 60335-2-67'a göre belirlenen değerler Toplam titreşim de- ğeri m/s

<2,5 Güvensizlik K m/s

1,5 Ses basıncı seviyesi

dB(A) 66,3 Güvensizlik K

dB(A) 2 Ses basıncı seviyesi

dB(A) 84 AB uygunluk bildirisi Ürün: Zemin temizleyici Tip: 1.291-xxx İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Kullanılmış olan uyumlu standartlar EN 60335–1 EN 60335–2–67 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 Kullanılmış ulusal standartlar
