Ürün Tipi	Buharlı Temizleyici (kuru buz)
Marka	Kärcher
Model	IB 15120
Elektrik Beslemesi	220-240 V ~ 50 Hz, 0.6 kW
Basınçlı Hava Beslemesi	Basınç 0,2-1,6 MPa (2-16 bar), debi 2-12 m³/dak
Maksimum Püskürtme Basıncı	1,6 MPa (16 bar)
Kuru Buz Tüketimi	30-120 kg/sa
Kuru Buz Tankı Kapasitesi	40 kg
Boyutlar (U x G x Y)	716 x 850 x 1102 mm
Aksesuarlarla Ağırlık	101,5 kg
Çalışmaya Hazır Ağırlık	140 kg
Koruma Sınıfı	IPX4
Ses Basıncı Seviyesi	114 dB(A)
Ses Gücü Seviyesi	136 dB(A)
Kuru Buz Sıcaklığı	-79 °C
Güvenlik	Acil durdurma, CO2 algılama, topraklama, elektrik çarpmasına karşı koruma (30 mA kaçak akım koruma şalteri)
Önerilen Koruyucu Ekipman	Sıçrama önleyici gözlük, soğuğa karşı eldiven, işitme koruyucu, koruyucu giysi
Bakım	Günlük (hortum ve kabloların kontrolü); her 100 saatte bir (kaplinler, dozaj); her 500 saatte veya yılda bir (servis tarafından kontrol); her 2 yılda bir (hortum değişimi)
Dahil Aksesuarlar	Kumlama tabancası, yuvarlak jet nozulları (L, M), düz jet nozulu, koruma hortumu, vb.
Garanti	Ülke koşullarına göre, bayiniz veya Kärcher servisi ile iletişime geçin

Sık sorulan sorular - IB 15120 Kärcher

Kärcher IB 15120 kullanırken hangi güvenlik önlemleri alınmalıdır?

Sıçrama önleyici gözlük, soğuğa karşı eldiven (EN 511), işitme koruyucu ve koruyucu giysi kullanın. Jeti asla insanlara doğrultmayın. Karbondioksit birikimini önlemek için yeterli havalandırma sağlayın. Elektrostatik boşalmaları önlemek için topraklama kullanın.

Kuru buz tankı nasıl doldurulur?

Tank kapağını açın. Yabancı cisim ve yoğuşma olmadığını kontrol edin. Koruyucu eldiven giyin ve kuru buz peletleri (maksimum çap 3 mm) dökün. Başka maddelerle doldurmayın. Doldurduktan sonra kapağı kapatın.

Cihaz nasıl çalıştırılır?

Güç kablosunu ve basınçlı havayı bağlayın. Acil durdurma düğmesini çevirerek kilidini açın. Ana şalteri "I" konumuna getirin. Anahtarlı şalteri saat yönünde çevirin. İlgili tuşlarla püskürtme basıncını ve kuru buz dozajını ayarlayın. Ardından tabancanın başlatma kolunu çalıştırın.

Püskürtme basıncı ve kuru buz dozajı nasıl ayarlanır?

Kumanda panelindeki "+" ve "-" tuşlarını kullanarak püskürtme basıncını ve kuru buz dozajını artırın/azaltın. Maksimum basınç 1,6 MPa (16 bar)'dır. Dozaj 30 ila 120 kg/sa arasında ayarlanabilir.

Hata kodu (E001 ila E008) görüntülenirse ne yapmalı?

Kullanım kılavuzundaki arıza yardım tablosuna bakın. Örneğin, E001: kontrol voltajı çok düşük – cihazı hizmet dışı bırakın, bekleyin, sonra tekrar açın. E002: acil durdurma basılı – düğmeyi çevirerek kilidini açın. Hata devam ederse, Kärcher servisi ile iletişime geçin.

Kärcher IB 15120 nasıl bakım yapılır?

Her kullanımdan önce püskürtme hortumunun ve elektrik kablolarının durumunu kontrol edin. Her 100 saatte bir kaplinleri ve dozajın sızdırmazlığını kontrol edin. Her 500 saatte veya yılda bir cihazı servise kontrol ettirin. Püskürtme hortumunu her 2 yılda bir değiştirin.

Scrambler nedir ve nasıl kullanılır?

Scrambler, kuru buz peletlerini daha yumuşak bir temizlik için küçük parçalara kesen bir aksesuardır. Tabanca ile nozul arasına monte edilir. İstenen parçalanma derecesine göre yerleştirilecek delikli plakalar (1x1, 3x1, 3x3 mm) içerir.

Cihaz nasıl taşınır ve depolanır?

Taşımadan önce kuru buz tankını tamamen boşaltın ve basınçlı havayı tahliye edin. Frenleri kilitleyin ve cihazı kayışlarla sabitleyin. Depolama iç mekanda yapılmalıdır. Çalışmaya hazır ağırlığı 140 kg'dır.

IB 15120 modeli için hangi aksesuarlar mevcuttur?

Yuvarlak jet nozulları (kısa, uzun, ekstra uzun), farklı uçlarla (6, 8, 10 mm) düz jet nozulu, açılı lanslar (90° ve 105°), nozul uzatma (300 mm), tutamak, scrambler, çalışma lambası ve koruma hortumu. Bazıları dahil olmak üzere hepsi isteğe bağlıdır.

Yedek parçalar ve satış sonrası servis nerede bulunur?

En yakın yetkili satıcı veya Kärcher satış sonrası servisi ile iletişime geçin. Yalnızca orijinal parçalar kullanın. Güvenilir çalışma için bir bakım sözleşmesi yapılabilir. Garanti için satın alma belgesini saklayın.

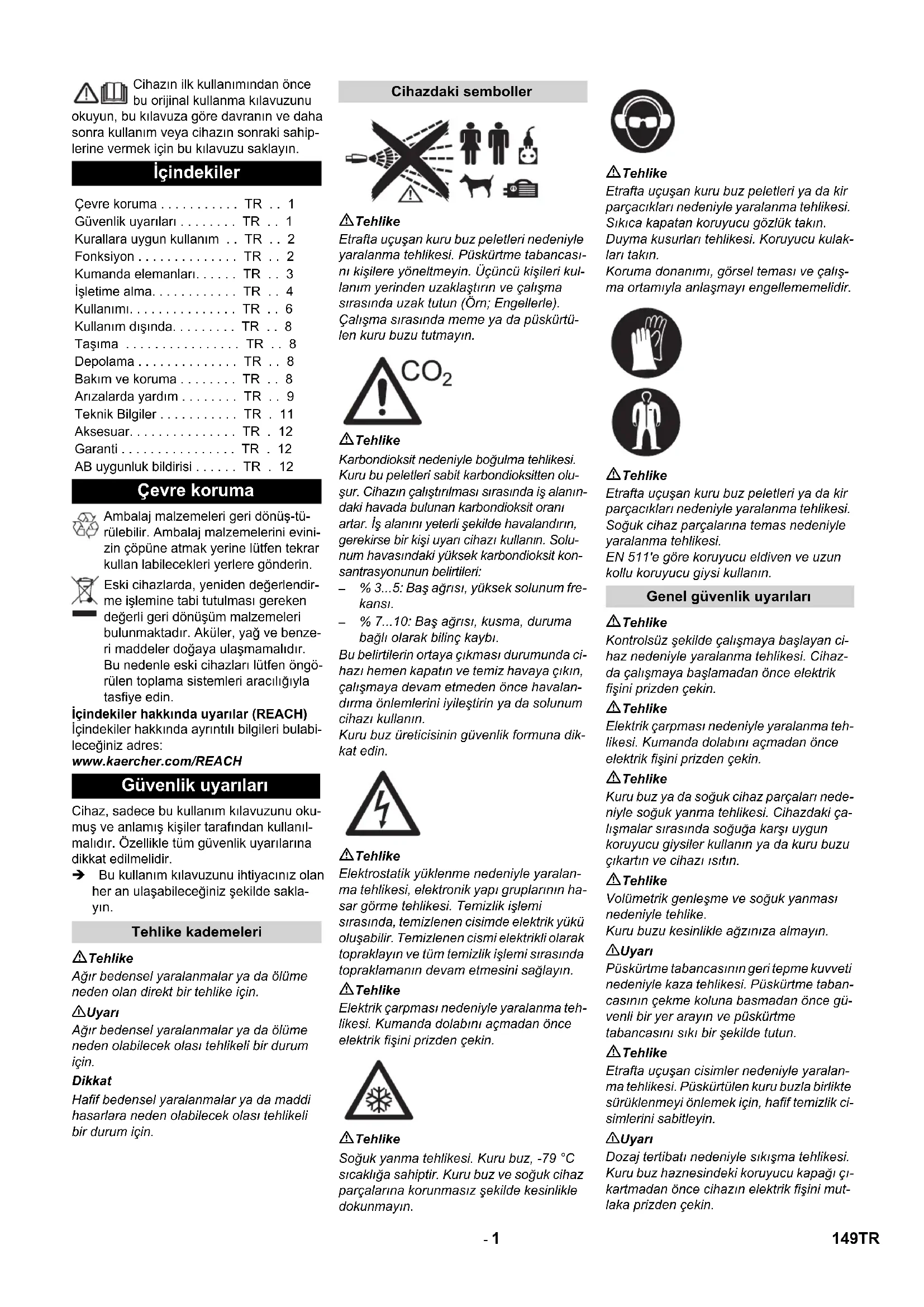

KULLANIM KILAVUZU IB 15120 Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Çevre koruma ..... TR .. 1

Güvenlik uyarıları ..... TR .. 1

Kurallara uygun kullanım .. TR .. 2

Fonksiyon ..... TR .. 2

Kumanda elemanlari.....TR .. 3

İşletime alma. ..... TR .. 4

Kullanımı.... TR .. 6

Kullanım dışında.... TR .. 8

Taşıma ..... TR .. 8

Depolama ..... TR .. 8

Bakım ve koruma ..... TR .. 8

Arizalarda yardım ..... TR .. 9

Teknik Bilgiler ..... TR . 11

Aksesuar.... TR . 12

Garanti ..... TR . 12

AB uygunluk bildirisi ..... TR . 12

Çevre koruma

Ambalaj malzemeleri geri dönüş-türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla tasfiye edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Cihaz, sadece bu kullanım kılavuzunu okumuş ve anlamış kişiler tarafından kullanılmalıdır. Özellikle tüm güvenlik uyarlarına dikkat edilmelidir.

→ Bu kullanım kılavuzunu ihtiyacınız olan her an ulaşabileceğiniz şekilde saklayın.

Tehlike kademeleri

Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

△Uyari

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Cihazdaki semboller

Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi. Püskürtme tabancası- ni kişilere yöneltmeyin. Üçüncü kişileri kullanım yerinden uzaklaştırın ve çalışma sırasında uzak tutun (Örn; Engellerle).

Çalışma sırasında meme ya da püskürtülen kuru buzu tutmayın.

Tehlike

Karbondioksit nedeniyle boğulma tehlikesi. Kuru bu peletleri sabit karbondioksitten oluşur. Cihazın çalıştırılması sırasında iş alanındaki havada bulunan karbondioksit oranı artar. İş alanını yeterli şekilde havalandırın, gerekirse bir kişi uyarı cihazı kullanın. Solunum havasındaki yüksek karbondioksit konsantrasyonunun belirtileri:

– % 3...5: Baş ağrısı, yüksek solunum frekansı.
– % 7...10: Baş ağrısı, kusma, duruma bağlı olarak bilinç kaybı.

Bu belirtilerin ortaya çıkması durumunda cihazı hemen kapatın ve temiz havaya çıkın, çalışmaya devam etmeden önce havalandırma önlemlerini iyileştirin ya da solunum cihazı kullanın.

Kuru buz üreticisinin güvenlik formuna dikkat edin.

Tehlike

Elektrostatik yüklenme nedeniyle yaralanma tehlikesi, elektronik yapı gruplarının hasar görme tehlikesi. Temizlik işlemi sırasında, temizlenen cisimde elektrik yükü oluşabilir. Temizlenen cismi elektrikli olarak topraklayın ve tüm temizlik işlemi sırasında topraklamanın devam etmesini sağlayın.

Tehlike

Elektrik çarpması nedeniyle yaralanma tehlikesi. Kumanda dolabını açmadan önce elektrik fişini prizden çekin.

Tehlike

Soğuk yanma tehlikesi. Kuru buz, -79 °C sıcaklığa sahiptir. Kuru buz ve soğuk cihaz parçalarına korunması şekilde kesinlikle dokunmayın.

Tehlike

Etrafta uçuşan kuru buz peletleri ya da kir parçacıkları nedeniyle yaralanma tehlikesi.

Sıkıca kapatan koruyucu gözlük takın.

Duyma kusurları tehlikesi. Koruyucu kulakları takın.

Koruma donanımı, görsel teması ve çalışma ortamıyla anlaşmayı engellememelidir.

Tehlike

Etrafta uçuşan kuru buz peletleri ya da kir parçacıkları nedeniyle yaralanma tehlikesi. Soğuk cihaz parçalarına temas nedeniyle yaralanma tehlikesi.

EN 511'e göre koruyucu eldiven ve uzun kollu koruyucu giysi kullanın.

Genel güvenlik uyarıları

Tehlike

Kontrolsüz şekilde çalışmaya başlayan cihaz nedeniyle yaralanma tehlikesi. Cihazda çalışmaya başlamadan önce elektrik fişini prizden çekin.

Tehlike

Elektrik çarpması nedeniyle yaralanma tehlikesi. Kumanda dolabını açmadan önce elektrik fişini prizden çekin.

Tehlike

Kuru buz ya da soğuk cihaz parçaları nedeniyle soğuk yanma tehlikesi. Cihazdaki çalışmalar sırasında soğuğa karşı uygun koruyucu giysiler kullanın ya da kuru buzu çıkartın ve cihazı ısıtin.

Tehlike

Volümetrik genişme ve soğuk yanması nedeniyle tehlike.

Kuru buzu kesinlikle ağzınıza almayın.

△Uyari

Püskürtme tabancasının geri tepme kuvveti nedeniyle kaza tehlikesi. Püskürtme tabancasının çekme koluna basmadan önce güvenli bir yer arayın ve püskürtme tabancasını sıkı bir şekilde tutun.

Tehlike

Etrafta uçuşan cisimler nedeniyle yaralanma tehlikesi. Püskürtülen kuru buzla birlikte sürüklenmeyi önlemek için, hafif temizlik cisimlerini sabitleyin.

⚠️Uyarı

Dozaj tertibatı nedeniyle sıkışma tehlikesi. Kuru buz haznesindeki koruyucu kapağı çıkartmadan önce cihazın elektrik fişini mutlaka prizden çekin.

Kurallar ve yönetmelikler

Bu sistemin kullanılması için, Almanya Federal Cumhuriyeti'ndeki kurallar ve yönetmelikler geçerlidir (Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln firmasından temin edilebilir):

– BGV D 26 Püskürtme çalışmaları
– BGV D 26'ya ait uygulama talimati
– BGR 117 Dar bölümlerde çalışma
– BGR 139 İnsanlara yönelik güvenlik kuralları - Acil sinyal sistemleri.
– BGR 189 Koruyucu giysi kullanımı
– BGR 195 Koruyucu eldiven kullanımı
– BGR 500 Çalışma malzemelerinin işletilmesi
– BGI 534 Dar bölümlerde çalışma
- BGI 836 Gaz uyarıcısı

Ulusal güvenlik yönetmeliklerine ve güvenlik düzenlemelerine ve meslek birliklerinin ve meslek örgütlerinin ulusal düzenlemelerine dikkat edin!

Güvenlik tertibatları

Acil Kapama Tuşu

Acil kapama tuşuna basılırsa, kuru buz dozajı durur ve memeden çıkan hava akımı kesilir.

Acil durumda kapatma

→ Püskürtme tabancasının çekme kolunu bırakın.
→ Acil kapama tuşuna basın.

Kuru buz dozajı durur ve memeden çıkan hava akımı kesilir.

→ Basınçlı hava beslemesi durur.

Kurallara uygun kullanım

Cihaz, bir hava akımı tarafından ivmelendirilen kuru buz peletli kirlerin temizlenmesi için kullanılır.

Cihaz, patlama tehlikesi bulunan ortamlarda kullanılmamalıdır.

Püskürtme maddesi olarak sadece kuru buz peletleri kullanılmalıdır. Diğer püskürtme maddelerinin kullanılması cihazda hasarlara neden olabilir.

Fonksiyon

Basınç, bir basınç ayar valfı üzerinden püskürtme tabancasına gider. Püskürtme tabancasının çekme koluna basılması ile birlikte valf açılır ve hava, püskürtme tabancasından dışarı çıkar. Ek olarak, dozaj tertibatı üzerinden kuru buz peletleri havaya eklenir. Dozajlama işlemi, çalışma modu şalteriyle kapatılabilir. Kuru buz peletleri temizlenecek yüzeye çarpar ve kiri temizler.

-79 °C soğukluktaki kuru buz peletleri nedeniyle, kir ve temizlenen cisim arasında kırın çözülmesine katkı sağlayan ek termik gerilimler oluşur. Kuru buz, ortaya çıkması ile birlikte hemen gaz şeklindeki karbondioksite dönüşür ve 700 kat hacme ihtiyaç duyar. Bu sayede, kuru buz tarafından ayıştırılan kir dışarı doğru püskürtülür.

Püskürtme işlemi sırasında, kuru buz haznesindeki bir karıştırıcı kuru buz peletlerinin sürekli olarak kaymasını sağlar.

Kumanda elemanları

Cihaz

1 Sigorta F1, yan kaplamanın altında
2 Basınçlı hava bağlantısı
3 Kondensat boşaltma
4 İtme yayı
5 Kapak, çanta
6 Püskürtme tabancasının tutucusu
7 Aksesuar çantası
8 Kilit açma düğmesi, çanta sabitlemesi
9 Taşıma kolu, çanta
10 Kablo tutucu
11 Basınç boşaltma valfı, kondensat boşaltma Su ayırıcı
12 Taşıma kolu, darbe emici kol
13 Elektrik fisiyle birlikte elektrik kablosu
14 Kuru buz çıkışı, hazne boşaltma için
15 Park freniyle birlikte manevra makarası
16 Püskürtme maddesi hortumunun kaplini
17 Klemensle birlikte topraklama halati
18 Kumanda hattının kaplini
19 Kumanda alanı
20 Aksesuar rafi
21 Kuru buz haznesinin kapağı

Kumanda alanı Ekran

1 İstatistik tuşu, sayacı sıfırlama
2 Püskürtme basıncını yükseltme tuşu
3 Kuru buz dozajını yükseltme tuşu
4 Cihaz şalteri
5 Acil Kapama Tuşu
6 Anahtar şalteri
7 Kuru buz dozajını azaltma tuşu
8 Püskürtme basıncını azaltma tuşu
9 Ekran
10 Kuru buz haznesini boşaltma tuşu

1 Kumanda gerilimi kontrol lambası yeşil: Kumanda gerilimi iyi durumda kırmızı: Kumanda gerilimi çok düşük sarı: Kuru buz haznesini boşaltma aktif
2 Acil Kapatma kontrol lambası kırmızı: Acil Kapama Tuşuna basıldı yeşil: Acil Kapama Tuşuna basılmadı
3 Basınçlı hava kontrol lambası yeşil: Basınç iyi durumda turuncu: Seçilen püskürtme basıncına ulaşılmadı kırmızı: Basınç çok düşük (0,15 MPa/ 1,5 bar altında)
4 Dozaj tertibatı kontrol lambası yeşil: Tahrik ünitesi iyi durumda kırmızı: Tahrik ünitesinde arıza

5 Püskürtme tabancası kontrol lambası yeşil: Püskürtme tabancası iyi durumda turuncu: Çalıştırma sırasında püskürtme tabancasının çekme koluna basıldı kırmızı: Püskürtme tabancası çıkartıldı veya kumanda hattında hasar var

6 Gösterge alanı

Püskürtme tertibatı

Püskürtme tabancası

1 Meme
2 Püskürtme tabancası
3 Püskürtme maddesi hortumunun kaplini
4 Kumanda hattının kaplini
5 Emniyet kolu
6 Çekme kolu
7 Çalışma modu anahtarı Konum "1": Basınçlı hava püskürtme Konum "2": Kuru buz püskürtme (basınçlı hava ve kuru buz peletleri)

Advanced püskürtme tabancası (opsiyon)

1 Meme
2 Püskürtme tabancası
3 Çekme kolu
4 Emniyet düğmesi
5 Püskürtme maddesi hortumunun kaplini
6 Kumanda hattının kaplini
7 Kuru buz dozajını Açma/Kapatma tuşu Kuru buz dozajı kapalıyken kırmızı renkte yanar
8 Kuru buz dozajını yükseltme tuşu
9 Püskürtme basıncını yükseltme tuşu
10 Püskürtme basıncını azaltma tuşu
11 Kuru buz dozajını azaltma tuşu

Aksesuar çantası

Çanta, memelerin ve ilgili aksesuarların saklanması için kullanılır.

1 Kilit
2 Taşıma kolu
3 Kilidin açılması

Çantanın açılması

→ Kilidi açın.
→ Kapağı aşağı doğru çevirin.

Dikkat

Hasar tehlikesi, kapak açıklken üzerine ağır nesneler koymayın.

Çantayı cihazdan ayırın.

→ Kilit açma düğmelerine basın ve çanta-yı çıkartın.

Çantayı cihaza takın.

→ Çantayı kapaklarla birlikte yukarı döndürün.
→ Çantanın bir tarafını tutucuya oturtun ve kilitleyin.
→ Çantayı cihaza doğru bastırın ve karşı taraftaki tutucuyu kilitleyin.

İşletime alma

Tehlike

Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi.

Cihazın hazırlanması sırasında, başta püskürtme maddesi hortumu olmak üzere tüm yapı gruplarının iyi durumda olup olmadığını kontrol edin. Hasarlı yapı gruplarını kusursuz yapı gruplarıyla değiştirin.

Kirlenmiş yapı gruplarını temizleyin ve bu yapı gruplarına düzenli çalışma kontrolü yapın.

→ Cihazı yatay, düz bir yüzeye koyun ve manevra makaralarının park frenlerini bloke edin.

Not:

Aşınmaya ve kirlenmeye karşı koruma sağlamak için, püskürtme maddesi hortumunun üstüne bir koruyucu hortum geçirilebilir. Gerekirse, bağlamadan önce koruyucu hortumu püskürtme hortumunun üzerine çekin.

→ Püskürtme maddesi hortumunu cihaza bağlayın ve kilitleyin.
→ Püskürtme tabancasını püskürtme maddesi hortumuna bağlayın ve kilitleyin.
→ Kumanda hattını cihaza bağlayın.
→ Kumanda hattını püskürtme tabancası na bağlayın.

Memeler

Not

Meme seçimi, temizlenecek cismin hammaddesi ve kirlenmeye bağlıdır.

Aynı şekilde, kullanıma sunulan hava hacmi de meme seçimi üzerinde belirleyici bir etkiye sahiptir.

Tüm memeler, bir alet kullanmadan püskürtme tabancasının dişine vidalanır. Memeye yerleştirilmiş anahtar yüzeyleri, sabit memelerin bir açık ağızlı anahtarla gevşetilmesini sağlar.

Dikkat

Soğuk kaynaklanma tehlikesi. Montajdan önce meme dişine ekteki gresi sürün.

Meme seçimi

Aşağıdaki tablo, farklı memelerdeki hava tüketimini gösterir.

Her meme, XS - XXL hava miktarı endeksiyle işaretlenmiştir.

Meme tablosu ile her meme için hava tüketimi belirlenebilir.

Yüzey gücü	Püskürtme şiddeti		çok düşük düşük orta yüksek çok yüksek
	Basınç (bar) 2 3 4		5 6 7 8	9 10 1	1 12 13	14 15	16
	Meme ebadı
	XS ∅5 mm 0,40 0,70 0,90				1,10	1,30	1,60	1,80	2,00	2,30	--	--	--	--	--	--
	S	∅6 mm 0,70	1,05	1,45	1,80	2,07	2,40	2,78	3,14	3,48	3,78	4,13	4,35	4,70	5,10	5,40
	M	∅7 mm 0,93	1,38	1,85	2,28	2,64	3,05	3,63	4,03	4,57	4,80	5,30	5,80	6,22	6,65	7,15
	L	∅8 mm	1,09	1,64	2,26	2,78	3,20	3,79	4,40	4,95	5,45	5,90	6,40	7,15	7,67	8,15	8,80
	XL	∅9 mm	1,50	2,16	2,88	3,50	4,03	4,60	5,41	6,01	6,53	7,27	8,08	8,70	9,28	9,80	10,40
	XXL ∅1 0 mm		1,52	2,20	2,97	3,66	4,27	5,00	5,82	6,52	7,40	8,00	8,90	9,50	10,05	10,70	11,30
			m3/dakika cinsinden hava tüketimi

	m3/dk
	...1	Sanayi tipi ev basınçlıhava şebekesiBaşlangıç düzeyi kompresörÖrn. Käser M 17,Compair C 14
	1...2 Sanayi tipi ev basınçlıhava şebekesiKüçük kompresörÖrn. Käser M 31,Compair C 20GS
	2...3 Orta	kompresörÖrn. Käser M 57,Compair C 35
	3...5
	5...7 Orta	kompresörÖrn. Käser M 80,Compair C 55
	7...10	Büyük kompresörÖrn. Käser M 122,Compair C 105
	10... Çok	büyük kompresörÖrn. Käser M 250,Compair C 200

Yuvarlak püskürtme memesi

Birlikte teslim edilen yuvarlak püskürtme memesinin yanında, farklı kesitlere sahip başka yuvarlak püskürtme memeleri de aksesuar olarak kullanıma sunulmuştur.

1 Yuvarlak püskürtme memesi, kısa
2 Yuvarlak püskürtme memesi, uzun
3 Yuvarlak püskürtme memesi, ekstra uzun

→ Yuvarlak püskürtme memesini püskürtme tabancasının dişli ağzına oturtun ve elinizle sıkın.

Yassı püskürtme memesi

1 Difüzör
2 Üst somun
3 Geçme parça

Yassı püskürtme memesi, meme adaptörü ve difüzörden oluşur. Aksesuar olarak, çeşitli kesitlere sahip meme adaptörleri kullanıma sunulmuştur.

→ Meme adaptörünü püskürtme tabanca- sının dişli ağzına oturtun ve elinizle si- kın.
→ Difizörü meme soketine oturtun.
→ Yassı püskürtme huzmesi püskürtme tabancasına istenen hizaya gelene kadar difüzörü döndürün.
→ Üst somunu elinizle sıkın.

Scrambler (aksesuar)

Scrambler, kuru buz peletlerini parçalar ve püskürtme tabancası ve meme arasına takılır.

Scrambler'daki 4 delik plakasının hizası, parçalama derecesini belirtir.

Parçalama derecesinin seçilmesi:

1 Civata bağlantısı
2 Magazin
3 Delik plakası

→ Vida bağlantısını sökün.
→ Delik plakalarıyla birlikte magazini dışarı alın.

→ Delik plakalarını yukarıda gösterildiği gibi magazine yerleştirin (3 olanak). Resimdeki ölçü bilgisi, geçiş deliklerinin boyutunu baz alır.
→ Delik plakalarıyla birlikte magazini Scrambler'a yerleştirin.
→ Vida bağlantısını vidalayın takın ve sıkın.

Püskürtme tabancası ve meme arasına bir uzatma parçası yerleştirilebilir.

Açılı püskürtme borusu, püskürtme tabancası ve memenin arasına yerleştirilir.

1 Açılı püskürtme borusu 105°

2 Açılı püskürtme borusu 90°

⚠️Uyari

Yaralanma tehlikesi. Açılı püskürtme borusunun kullanılması durumunda, geri tepme kuvvetine ek olarak püskürtme tabancası na bir tork etki eder. Püskürtme tabancası ni iyice sıkı tutun.

Çalışmaya düşük püskürtme basıncıyla başlayın ve gerekirse püskürtme basıncını arttırın.

Tutamak (aksesuar)

Tutamak, uzatmaya sabitlenebilir.

Çalışma aydınlatması (aksesuar)

(sadece Advanced püskürtme tabancasında)

Çalışma aydınlatması, püskürtme tabancası ve memenin arasına yerleştirilir. Açma ve kapatma işlemi "Kullanım/Temel ayarlar" bölümünde açıklanmıştır.

Basınçlı havanın bağlanması

Not

Arızasız bir çalışma için, basınçlı hava düşük bir nem oranına sahip olmalıdır. Basınçlı havada yağ, kir ve yabancı maddeler bulunmamalıdır.

Kompresör, en azından ek soğutucu, yağ ve su ayırcısıyla donatılmış olmalıdır.

→ Basınç boşaltma valfını kapatın.
→ Basınçlı hava besleme hattını cihazın basınçlı hava bağlantısına bağlayın. İzin verilen maksimum 1,6 MPa'lık (16 bar) besleme basıncı aşılmamalıdır.

Elektrik bağlantısının kurulması

Tehlike

Elektrik çarpma tehlikesi.

Kullanılan priz bir elektrik tesisatçısı tarafından monte edilmeli ve IEC 60364-1'e uygun olmalıdır.

Cihaz, Tip B, 30 mA bir FI koruma şalteri ile emniyete alınmış olmalıdır.

Cihazın elektrik bağlantı hattına her kullanımdan önce hasar kontrolü yapın. Kablo-su zarar görmüş bir cihazu çalıştırmayın.

Zarar görmüş kabloyu bir elektrik teknisyenine değiştirtin.

Uzatma kablosu bir IPX4 korumasını garanti etmeli ve kablo tesisatı en azından H 07 RN-F 3G1,5'e uygun olmalıdır.

→ Elektrik fişini prize takın.

Kullanımı

Kuru buzun doldurulması

Tehlike

Soğuk yanma tehlikesi. Kuru buz, -79 °C sıcaklığa sahiptir. Kuru buz ve soğuk cihaz parçalarına korunması şekilde kesinlikle dokunmayın. Koruyucu eldiven ve koruyucu giysi kullanın.

→ Kuru buz haznesinin kapağını açın.
→ Kuru buz haznesinde yabancı madde ve kondensat olup olmadığını kontrol edin, yabancı maddeler ve kondensatı temizleyin.
→ Kuru buz peletlerini hazneye doldurun.

Dikkat

Cihazın zarar görme tehlikesi. Püskürtme maddesi olarak sadece kuru buz peletleri kullanılmalıdır. Başka püskürtme maddelerinin kullanılması garanti kaybına neden olur.

→ Kuru buz haznesinin kapağını kapatın.

Not

Topaklanmış kuru buz peletleri nedeniyle arızalar oluşmasını önlemek için, yeni kuru buz doldurmadan önce kuru buz haznesinin tümüyle tüketilmesi doğru olacaktır.

Uzun süreli çalışma kesintilerinden önce, kuru buz haznesi boşalana kadar cihazı çalıştırn veya kuru buz boşaltma fonksiyonu ile hazneyi boşaltın.

Ayarlar

Not

Ayarlar, temizlenecek cismin hammaddesi ve kirlenmeye bağlıdır.

→ Acil kapama tuşunun kilidini döndüre- rek açın.
→ Cihaz anahtarını "I" konumuna getirin.
→ Anahtarlı şalteri saat yönünde döndürün.
→ Püskürtme basıncını, püskürtme basıncını yükseltme/azaltma tuşlarıyla ayarlayın.

Not

Ayarlanan püskürtme basıncı ne kadar yüksek olursa, temizleme etkisi de o oranda yüksek (agresif) olur.

→ Kuru buz dozajını, kuru buz dozajını yükseltme/azaltma tuşlarıyla ayarlayın.
→ Anahtarlı şalteri saat yönünün tersine doğru döndürün ve anahtarı çekin.
Anahtar deliğinin otomatik olarak kapanması sayesinde, çalışma sırasında kirlenme önlenir.

Anahtar çekilmiş durumdayken, cihaz ayarların değiştirilmesi ve istatistik değerlerinin sıfırlanmasına karşı emniyete alınmıştır.

Çalıştırma

→ Bakım çalışmalarını "Çalışmaya başlamadan önce her gün" uygulayın (Bkz. "Bakım ve Koruma" bölümü).

Tehlike

Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi. Püskürtme tabancası- ni kişilere yöneltmeyin. Üçüncü kişileri kullanım yerinden uzaklaştırın ve çalışma sırasında uzak tutun (Örn; Engellerle).

Çalışma sırasında meme açıklığı ya da püskürtülen kuru buzu tutmayın.

Püskürtme tabancası ve püskürtme maddesi hortumunun arasındaki ve püskürtme maddesi hortumu ve cihaz arasındaki bağlantı ayırmadan önce, basınçlı hava beslemesini mutlaka bloke edin, cihazı basınçsız duruma getirin ve elektrik fişini prizden çekin.

→ Çalışma sırasında kişilerin girmesini önlemek için çalışma alanını bloke edin.

Tehlike

Karbondioksit nedeniyle boğulma tehlikesi. Kuru bu peletleri sabit karbondioksitten oluşur. Cihazın çalıştırılması sırasında iş alanındaki havada bulunan karbondioksit oranı artar. Çalışma yerini yeterli şekilde havalandırın, gerekirse bir kişi uyarı cihazı veya solunum koruma cihazları kullanın. Solunum havasındaki yüksek karbondioksit konsantrasyonunun belirtileri:

- % 3...5: Baş ağrısı, yüksek solunum frekansı.

– % 7...10: Baş ağrısı, kusma, duruma bağlı olarak bilinç kaybı.

Bu belirtilerin ortaya çıkması durumunda cihazı hemen kapatın ve temiz havaya çıkın, çalışmaya devam etmeden önce havalandırma önlemlerini iyileştirin ya da solunum cihazı kullanın.

Karbondioksit, daha derin yerlerde toplanır. Toplanmayı aktif havalandırma önlemleriyle önleyin.

Kuru buz üreticisinin güvenlik formuna dikkat edin.

Tehlike

Sağlığa zararlı maddeler nedeniyle tehlike. İşleme sırasında sağlığa zararlı tozlar oluşabilirse, çalışmalara başlamadan önce gerekli güvenlik önlemleri alınmalıdır.

Tehlike

Patlama tehlikesi!

Hafif metaller ve demir içeren parçaları aynı anda işlemeyin.

Değişimli olarak hafif metaller ve demir içeren parçalar işlenirse, başka bir malzemenin işlenmeye başlamasından önce çalışma bölümü ve emme tertibatı temizlenmelidir.

Toz patlaması nedeniyle tehlike. Çalışma sırasında yanıcı tozlar oluşursa, tozığılmaları önlenmelidir. Kritik miktarlar birikmeden önce tozları düzenli olarak temizleyin.

→ Dar bölümlerde çalışma sırasında, oda havasındaki karbondioksit konsantrasyonunu aynı değerde tutmak için hava değişiminin yeterli olmasını sağlayın.

→ Gerekirse, temizlenecek nesneyi sabitleyin.

Tehlike

Elektrostatik yüklenme nedeniyle yaralanma tehlikesi, elektronik yapı gruplarının hasar görme tehlikesi. Temizlik işlemi sırasında, temizlenen cisimde elektrik yükü oluşabilir. Temizlenen cismi elektrikli olarak topraklayın ve tüm temizlik işlemi sırasında topraklamanın devam etmesini sağlayın.

⚠️Uyari

Tökezleme nedeniyle yaralanma tehlikesi. Püskürtme maddesi hortumunu ve kumanda hattını, çalışma sırasında tökezleme tehlikesi oluşmayacak şekilde döseyin.

Dikkat

Kuru buz haznesine düşen yabancı maddeler nedeniyle hasar tehlikesi. Çalışma sırasında kuru buz haznesinin kapağını kapalı tutun.

→ Topraklama halatını elektrik iletken şekilde temizlenecek nesneye bağlayın veya temizlenecek nesneyi başka bir şekilde topraklayın.

→ Koruyucu giysi, koruyucu eldiven, sıkıca kapatan koruyucu gözlük ve koruyucu kulaklık kullanın.

→ Basınçlı hava beslemesini devreye sokun.

→ Acil kapama tuşunun kilidini döndüre- rek açın.

→ Püskürtme tabancasının çalışma modu anahtarından, basınçlı hava püskürtme "1" ya da kuru bu püskürtme "2" çalışma modunu ayarlayın.

→ Güvenli bir yer seçin ve püskürtme tabancasının geri tepme kuvveti nedeniyle denge konumundan çıkmamak için güvenli bir vücut duruşuna geçin.

Geri tepmenin darbeli şekilde oturmasını önlemek için, püskürtme basıncının

yavaşça yükselmesi ayarlanabilir (Bkz. Yumuşak çalıştırma menü maddesinde "Kullanım/Temel ayarlar").

→ Püskürtme tabancasının emniyet düğmesine basın.
→ Püskürtme tabancasının çekme koluna basarak kuru buz püskürtmeyi devreye sokun ve temizlik işlemini uygulayın.

Not

Advanced püskürtme tabancası kullanılırsa, püskürtme tabancasındaki kuru buz dozajını Açma/Kapama tuşuyla kuru buz peletlerinin dozajlanması kapatılabilir ve açılabilir. Dozaj kapalıyken tuş kırmızı renkte yanar, ekranda "Ice off" gösterilir. Ek olarak, Advanced püskürtme tabancasında püskürtme basıncı ve kuru buz miktarı püskürtme tabancasından ayarlanabilir.

Dikkat

Kir nedeniyle dozaj tertibatının zarar görme tehlikesi. Püskürtülen kirlerin içeri girmesini önlemek için, püskürtme modunda kuru buz haznesinin kapağını kapalı bırakın.

Acil durumda kapatma

→ Püskürtme tabancasının çekme kolunu bırakın.
→ Acil kapama tuşuna basın.
Kuru buz dozajı durur ve memeden çıkan hava akımı kesilir.
→ Basınçlı hava beslemesi durur.

Acil kapamadan sonra çalıştırma

→ Acil kapama tuşunun kilidini döndüre- rek açın.

Çalışmaya ara verme

→ Püskürtme tabancasının çekme kolunu bırakın.
→ Çalışma molalarında, püskürtme tabancası cihazın tutucusuna takılabilir.

Not

Uzun çalışma aralarında, kuru buz peletleri kuru buz haznesinde topaklanabilir. Çalışmaya mümkün olduğunca 20 dakikadan daha uzun süre ara vermeyin. Uzun süreli aralarda kuru buz haznesini boşaltın.

Kondensatın boşaltılması

Bir su ayırcı, cihaza geri gönderilen basınçlı havayı temizler. Bu nedenle, kondensat zamanla boşaltılması gereken su ayırcıda toplanır.

→ Toplama kabını kondensat tahliyesinin altına koyun.
→ Basınç boşaltma valfını yavaşça açın ve kondensat cihazdan çıkana kadar bekleyin.

Not

Çevreyi korumak için kondensatı çevreye uygun şekilde tasfiye edin.

İstatistik fonksiyonu

Değerlerin çağrılması

→ Cihaz anahtarını "I" konumuna getirin.
→ İstatistik tuşuna kısa süreli basın, çalışma süresi gösterilir.
t: Son sıfırlamadan itibaren çalışma süresi.
T: Toplam çalışma süresi.

→ İstatistik tuşuna kısa süreli basın, işlenen kuru buz miktarı gösterilir. m: Son sıfırlamadan itibaren kuru buz miktarı.

M: Toplam kuru buz miktarı.

→ İstatistik tuşuna kısa süreli basın, ortalama kuru buz tüketimi gösterilir.

q: Son sıfırlamadan itibaren ortalama kuru buz tüketimi.

Q: Toplam ortalama kuru buz tüketimi.

Değerlerin sıfırlanması

→ Anahtarlı şalteri saat yönünde döndürün.
→ İstatistik tuşuna 4 saniye boyunca basın.

Not

Toplam değerler silinemez.

Temel ayarlar

→ Püskürtme basıncını yükseltme ve püskürtme basıncını azaltma tuşlarına aynı anda basın ve tuşları sabit tutun, anah-tarlı şalteri saat yönünde döndürün.

Temel ayarlar çalışma modunda tuşlar aşağıdaki işlevlere sahiptir:

1 Değeri yükseltme
2 Değeri azaltma
3 Menü maddesi yukarı
4 Menü maddesi aşağı

Menü maddesi	Ayar aralığı	Tanımlama
Yumuşak çalıştırma	0, 1, 2, 3, 4, 5 saniye	Yumuşak çalışma, seçilen püskürtme basıncına ulaşana kadar geçen süre
T_Dump	1, 2, 3, 4, 5 dakika	Kuru buz boşaltma işleminin süresi
Language	metrik, emperyal	Ölçü birimleri metrik: kg/saat, MPa emperyal: lbs, psi
Lighting	AÇIK/KA-PALI	Meme aydınlatmasını (opsiyon) açma/kapatma
Demo modu	AÇIK/KA-PALI	Demo modu: Kullanımın simülasyonu yapılır, basınçlı hava ve kuru buz çıkışı bloke edilmiştir.

Temel ayarlardan çıkış

→ Anahtarlı şalteri saat yönünün tersine doğru döndürün.

Kullanım dışında

Tehlike

Soğuk yanma tehlikesi. Kuru buz, -79 °C sıcaklığa sahiptir. Kuru buz ve soğuk cihaz parçalarına korunması şekilde kesinlikle dokunmayın. Koruyucu eldiven ve koruyucu giysi kullanın.

Tehlike

Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi. Püskürtme tabancası- ni kişilere yöneltmeyin. Üçüncü kişileri kullanım yerinden uzaklaştırın ve çalışma sırasında uzak tutun (Örn; Engellerle).

→ Basınçlı hava beslemesini kapatın.
→ Toplama kabını kondensat tahliyesinin altına koyun.
→ Basınç boşaltma valfını yavaşça açın ve kondensat ve basınçlı hava cihazdan çıkana kadar bekleyin.
→ Toplama kabını kuru buz çıkışının altına koyun.
→ Kuru buz haznesini boşaltma tuşuna basın ve kuru buz haznesi boşalana kadar bekleyin.

Önceden ayarlanan süre sonra kuru buz boşaltma işlemi durur (Bkz. "Temel ayarlar").

Gerekirse, kuru buz haznesini boşaltma tuşuna birkaç kez basın.

Not

Çevreyi korumak için kondensatı çevreye uygun şekilde tasfiye edin.

→ Cihaz şalterini „0/OFF“ konumuna getirin.
→ Cihazı basınçlı hava besleme hattından ayırın.
→ Cihazın fişini prizden çekin.
→ Topraklama halatının temizlenmesi ve sarılması
→ Püskürtülen atıkları geçerli talimatlara göre imha edin.

Taşıma

Tehlike

Cihazdaki kuru buz artıkları nedeniyle kaza tehlikesi. Kapalı araçlarda taşımadan önce, birlikte seyahat eden kişilerin karbondioksit nedeniyle zarar görmesini önlemek için kuru buzlar hiç artık kalmayacak şekilde cihazdan temizlenmiş olmalıdır.

→ Taşımaya başlamadan önce, "Devre dışı bırakma" bölümündeki tüm adımları uygulayın.
→ Cihazı taşıma aracına götürün.
→ Manevra makaralarının frenlerini kilitleyin.
→ Cihazı gergi kemerleriyle araca sabitleyin.

Depolama

Dikkat

Yaralanma ve hasar tehlikesil Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolan-malıdır.

Bakım ve koruma

Bakım uyarıları

Çalışma güvenli sağlanmış bir sistemin temeli, aşağıdaki bakım planına göre düzenli bakım yapılmasıdır.

Sadece üreticinin orijinal yedek parçaları ya da üretici tarafından onaylanmış yedek parçalar kullanın:

– Yedek parçalar ve aşınma parçaları,

- İşletme maddeleri,

- Temizlik maddesi.

⚠ Tehlike!

Cihazdaki çalışmalar sırasında kaza tehlikesi. Cihazdaki çalışmalardan önce, "Devre dışı bırakma" bölümündeki tüm iş adımlarını uygulayın.

Tehlike

Kuru buz ya da soğuk cihaz parçaları nedeniyle soğuk yanma tehlikesi. Cihazdaki çalışmalar sırasında soğuğa karşı uygun koruyucu giysiler kullanın ya da kuru buzu çıkartın ve cihazı ısıtin.

Tehlike

Volümetrik genleşme ve soğuk yanması nedeniyle tehlike.

Kuru buzu kesinlikle ağzınıza almayın.

Dikkat

Hasar görme tehlikesi. Püskürtme tabanca- sını çözücü maddeler, benzin ya da yağ içeren temizlik maddeleriyle temizlemeyin.

Bakım sözleşmesi

Sistemin güvenli bir şekilde çalışmasını garanti etmek için, bir bakım sözleşmesi yapmanızı öneriyoruz. Lütfen yetkili Kärcher müşteri hizmetlerine başvurun.

Bakım planı

Çalışmaya başlamadan önce hergün

→ Püskürtme maddesi hortumuna yırtık, bükülme ve diğer hasar kontrolü. Hortumdaki yumuşak noktalar, hortumu iç tarafından aşındığını gösterir. Arızalı ya da aşınmış hortumu yeni bir hortumla değiştirin.
→ Elektrik kabloları ve fişlerine hasar kontrolü yapın. Arızalı parçaları müşteri hizmetlerine değiştirtin.

Her 100 çalışma saatinde

→ Püskürtme maddesi hortumu, cihaz ve püskürtme tabancasındaki kaplinlere hasar ve aşınma kontrolü yapın. Arızalı hortumu değiştirin, cihaz ya da püskürtme tabancasındaki arızalı kaplinleri müşteri hizmetlerine değiştirtin.
Dozaj tertibatına hasar ve sızdırmazlık kontrolü yapın. Hasar/sızdırma belirlenirse, müşteri hizmetlerine haber verin.
→ Arka tekerleklerin sabitleme kapaklarına sıkı oturma kontrolü yapın.

Her 500 saatte bir ya da her yıl

→ Cihazı müşteri hizmetlerine kontrol etti-rin.

Her 2 yılda bir

→ Püskürtme maddesi hortumunu en azından her 2 yılda bir yenileyin.

Cihazın açılması

Bazı bakım çalışmalarının yapılması için cihazın yan kaplamaları sökülmelidir:

→ Mandalı saat yönünün tersine doğru açın.
→ Yan kaplamayı çıkartın.

Bakım çalışmaları

Su ayıricıdaki filtre kartuşunu değiştirin.

1 Civata
2 Alt parça
3 Somun
4 Pul
5 Filtre kartuşu
6 Üst parça
→ 4 cıvatayı sökün.
→ Alt parçayı çıkartın.
→ Somunu sökün.
→ Pulu çıkartın.
→ Filtre kartuşunu çıkartın ve yeni bir filtre kartuşuyla değiştirin.
→ Su ayıricıyı ters sırada toplayın.

Kontroller

BGV D 26'ya göre, bir bilirkişi tarafından cihazda aşağıdaki kontroller yapılmalıdır. Kontrolün sonuçları bir kontrol belgesine kaydedilmelidir. Kontrol belgesi, cihazın işletmecisi tarafından bir sonraki kontrole kadar saklanmalıdır.

Bir yıldan uzun çalışma kesintilerinden sonra

→ Cihazın kurallara uygun özellikleri sa-hip olup olmadığını kontrol edin ve çalışma kontrolü yapın.

Kurulum yerinin değiştirilmesinden sonra

→ Cihazın kurallara uygun özellikleri sahip olup olmadığını kontrol edin, çalışma ve kurulum kontrolü yapın.

Onarım çalışmaları ya da çalışma güvenliğini etkileyebilecek değişikliklerden sonra

→ Cihazın kurallara uygun özellikleri sahip olup olmadığını kontrol edin, çalışma ve kurulum kontrolü yapın.

Arizalarda yardım

⚠ Tehlike!

Cihazdaki çalışmalar sırasında kaza tehlikesi. Cihazdaki çalışmalardan önce, "Devre dışı bırakma" bölümündeki tüm iş adımlarını uygulayın.

Tehlike

Kuru buz ya da soğuk cihaz parçaları nedeniyle soğuk yanma tehlikesi. Cihazdaki çalışmalar sırasında soğuğa karşı uygun koruyucu giysiler kullanın ya da kuru buzu çıkartın ve cihazı ısıtin.

Tehlike

Volümetrik genleşme ve soğuk yanması nedeniyle tehlike.

Kuru buzu kesinlikle ağzınıza almayın.

Ekranda gösterilen arızalar

Elektro-nik gös-terge	Kontrol lambası (KL)	Olası nedeni Arızanın giderilmesi Kim tarafından-	dan
E001 Kumanda gerilimi KL kırmızı yanıyor	Kumanda gerilimi çok düşük Cihazı kapatın, kısa süre bekleyin, cihazı tekrar açın. Prizi kontrol ettirinHata kodu tekrar görülürse, Kärcher müşteri hizmetle-rini bilgilendirin	Kullanıcı
E002 Acil Kapatma KL kır-mızı yanıyor	Acil kapama tuşuna basılmış Acil kapama tuşunun kilidini döndürerek açın. Kullanıcı
E003 Basıncı hava KL kır-mızı yanıyor	Basıncı hava beslemesinin bas- sincı çok düşük	Basıncı yükseltinCihazı kapatın, kısa süre bekleyin, cihazı tekrar açın.	Kullanıcı
E004 Dozaj KL kırmızı ya- nıyor	Dozaj ünitesinde arıza Cihazı kapatin, kısa süre bekleyin, cihazı tekrar açın.Hata kodu tekrar görülürse, Kärcher müşteri hizmetle-rini bilgilendirin	Kullanıcı
E005 Püskürtme tabanca- sı KL kırmızı yanıyor	Cihaz ve püskürtme tabancası arasındaki bağlantıda arıza.	Kumanda hattındaki kavramaların doğru bağlanıp bağlanmadığını kontrol edin.Kumanda kablosuna hasar kontrolü yapın.	Kullanıcı
E006 Püskürtme tabanca- sı KL kırmızı yanıyor	Püskürtme tabancası veya ku- manda kablosunda kısa devre	Püskürtme tabancası veya püskürtme hortumunu ku- manda kablosuyla birlikte değiştirin.	Kullanıcı
E007 Basıncı hava KL kır- mızı yanıyor	Basıncı hava ayar valfında arı- za.	Müşteri hizmetlerini arayın. Kullanıcı
E008 Püskürtme tabancası KL turuncu yanıyor	Açma veya Acil Kapatma tuşu- nun açılması sırasında püskürt- me tabancasının çekme koluna basıldı.	Püskürtme tabancasının çekme kolunu bırakın. Kullanıcı

Ekranda gösterilmeyen arızalar

Arıza Olası nedeni Arızanın giderilmesi Kim tarafından-			dan
Ana şalter açık olmasına rağmen ekranda gösterge yok	Elektrik fışı prize takılmamış. Elektrik fışini prizetakın. Kullanıcı
	F1 sigortası devreye girdi	Yan kaplamayı çıkartın ve basarak F1 sigortasının kilidini açın.	Kullanıcı
Çekme kolu çekilmesine rağmen basınçlı hava püskürtülmüyor	Basıncı hava beslemesinin basıncı çok düşük	Basıncı kontrol edin.	Kullanıcı
	Püskürtme basıncı çok düşük ayarlanmış	Püskürtme basıncını yükseltin.	Kullanıcı
	Gerilim beslemesinde kesinti	Gerilim beslemesini kontrol edin. "Cihaz açık" kon-trol lambası yeşil yanmalıdır.	Kullanıcı
	Acil kapama tuşuna basılmış	Acil kapama tuşunun kilidini döndürerek açın. "Cihaz açık" kontrol lambası yeşil yanmalıdır.	Kullanıcı
	Kumanda hattı doğru bağlanmamış	Kumanda hattı ve püskürtme tabancası ve kumanda hattı ve cihaz arasındaki bağlantıy kontrol edin.	Kullanıcı
	Kumanda hattı arızalı	Püskürtme maddesi hortumunu değiştirin.	Kullanıcı
Basıncı hava püskürt-mesi çok zayıf	Püskürtme basıncı çok düşük ayarlanmış	Püskürtme basıncını yükseltin.	Kullanıcı
	Basıncı hava beslemesinde çok az basınç var ya da kompresörün besleme basıncı çok düşük.	Basınç ve besleme miktarını kontrol edin.	Kullanıcı
	Su ayıricıdaki filtre kartuşu tıkalı.	Su ayıricıdaki filtre kartuşunu değiştirin.	Kullanıcı
	Püskürtme maddesi hortumu ya da püskürt-me tabancası tıkanmış	Püskürtme maddesi hortumu ve püskürtme taban-casını çözdürün ve tıkanmayı giderin. Çalışma basıncını artırın ve/veya kuru buz dozajını azaltın.	Kullanıcı
Basıncı hava huzme-sinde kuru buz peletleri yok	Kuru buz dozajı kapalı (sadece Advanced püskürtme tabancasında), püskürtme taban-casındaki kuru buz dozajını Açma/Kapama tuşu kırmızı yanıyor, "Ice off" ekran gösterge-si.	Advanced püskürtme tabancasındaki kuru buz do-zajı tuşuna basın.	Kullanıcı
	Kuru buz haznesi boş	Kuru buz haznesini doldurun	Kullanıcı
	Kuru buz erimiş	Kuru buz haznesini boşaltın ve taze kuru buz dol-durun.	Kullanıcı
	Kuru buz haznesindeki karıştırıcı çalışmıyor	Müşteri hizmetlerini arayın.	Kullanıcı
	Dozaj tertibatının tahrik motorunda aşırı yük	Dozaj tertibatını çözdürün.	Kullanıcı
	Kuru buz haznesinden basınçlı hava çıkışı	Dozaj tertibatındaki basınç dengeleme kanalını te-mizleyin.	Müşteri hiz-meti
	Dozaj ünitesindeki dozaj diski arızalı	Dozaj diskini değiştirin. Müşteri hiz-	meti

Teknik Bilgiler

Elektrik bağlantısı
Gerilim V 220...240
Elektrik türü 1~
Frekans Hz 50
Bağlantı gücü kW 0,6
Koruma sınıfı IPX4
FI koruma şalteri A cinsinden delta I 0,03
Kaçak akım, tip. mA 7,5
Basınçlı hava
Nominal hortum mesafesi İnc 3/4
Besleme basıncı (maksimum) MPa (bar) 1,6 (16)
Besleme basıncı (minimum)	MPa (bar) 0,2 (2)
Basınçlı hava tüketimi	m^3/dk	2...12
Basınçlı hava kalitesi	kuru, yağsız
Performans değerleri
Püskürtme basıncı (maksimum)	MPa (bar) 1,6 (16)
Kuru buz peletlerinin çapı (maks.)	mm	3
Kuru buz tüketimi	kg/saat	30...120
Boyutlar
Kuru buz haznesinin hacmi	kg	40
Genişlik	mm	716
Derinlik	mm	850
Yükseklik	mm	1102
Aksesuarlı ağırlık	kg	101,5
Çalışmaya hazır, doldurulmuş kuru buz haznesiyle birlikte ağırlık	kg	140
Lastik hava basıncı (maksimum)	MPa (bar) 0,2 (2)
Püskürtme tertibatının ağırlığı (püskürtme maddesi hortumu, püskürtme tabancası, alet çantası)	kg	10
Püskürtme tabancasının geri tepme kuvveti (maksimum)	N	100
Püskürtme tabancasının torku (maks.), sadece açılı memede	N	40
Ses basıncı seviyesi L_pA	dB(A)	114
Ses gücü seviyesi L_WA	dB(A)	136
Güvensizlik K	dB(A)	5
Cihaz titreşimleri
Püskürtme tabancası	m/s^2	1,2
Püskürtme maddesi hortumu	m/s^2	1,2

Aksesuar

Koruyucu giysi

Tam görüşlü koruyucu gözlük, buğu önleyici, Parça No.: 6.321-208.0

Kayma önleyici profilli soğuktan koruma eldiveni, EN 511'e göre kategori III, Parça No.: 6.321-210.0

Baş demirli koruyucu kulaklık, Parça No.: 6.321-207.0

Püskürtme tertibatı

Yuvarlak püskürtme memesi, L, uzun

Parça No.: 4.574-019.0

Yuvarlak püskürtme memesi, L, ekstra uzun

Parça No.: 4.574-016.0

Yuvarlak püskürtme memesi, M, uzun

Parça No.: 4.574-018.0

Yuvarlak püskürtme memesi, M, kısa

Parça No.: 4.130-418.0

Yuvarlak püskürtme memesi, L, kısa

Parça No.: 4.130-419.0

Yassı püskürtme memesi

Parça No.: 4.130-423.0

Yassı püskürtme memesi adaptörü, M, 6 mm

Parça No.: 4.130-421.0

Yassı püskürtme memesi adaptörü, L, 8mm

Parça No.: 4.130-420.0

Yassi püskürtme memesi adaptörü, XL, 10 mm

Parça No.: 4.130-422.0

Açılı püskürtme borusu 90°

Parça No.: 4.321-203.0

Açılı püskürtme borusu 105°

Parça No.: 4.321-204.0

Meme uzatması, 300 mm uzunluğunda

Parça No.: 4.130-417.0

Tutamak

Parça No.: 6.321-206.0

Scrambler

Parça No.: 4.110-015.0

Çalışma aydınlatması

Parça No.: 2.815-422.0

Püskürtme borusu için koruyucu hortum, plastik, 100 m

Parça No.: 6.667-214.0

Garanti AB uygunl

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Kuru buz püskürtme cihazı

Tip: 1.574-xxx

İlgili AB yönetmelikleri

2011/65/EU

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Kullanılmış olan uyumlu standartlar

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Kullanılmış ulusal standartlar

GS-STE-13 (yardım alarak)

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG
