KULLANIM KILAVUZU HDS 1000 De Kärcher

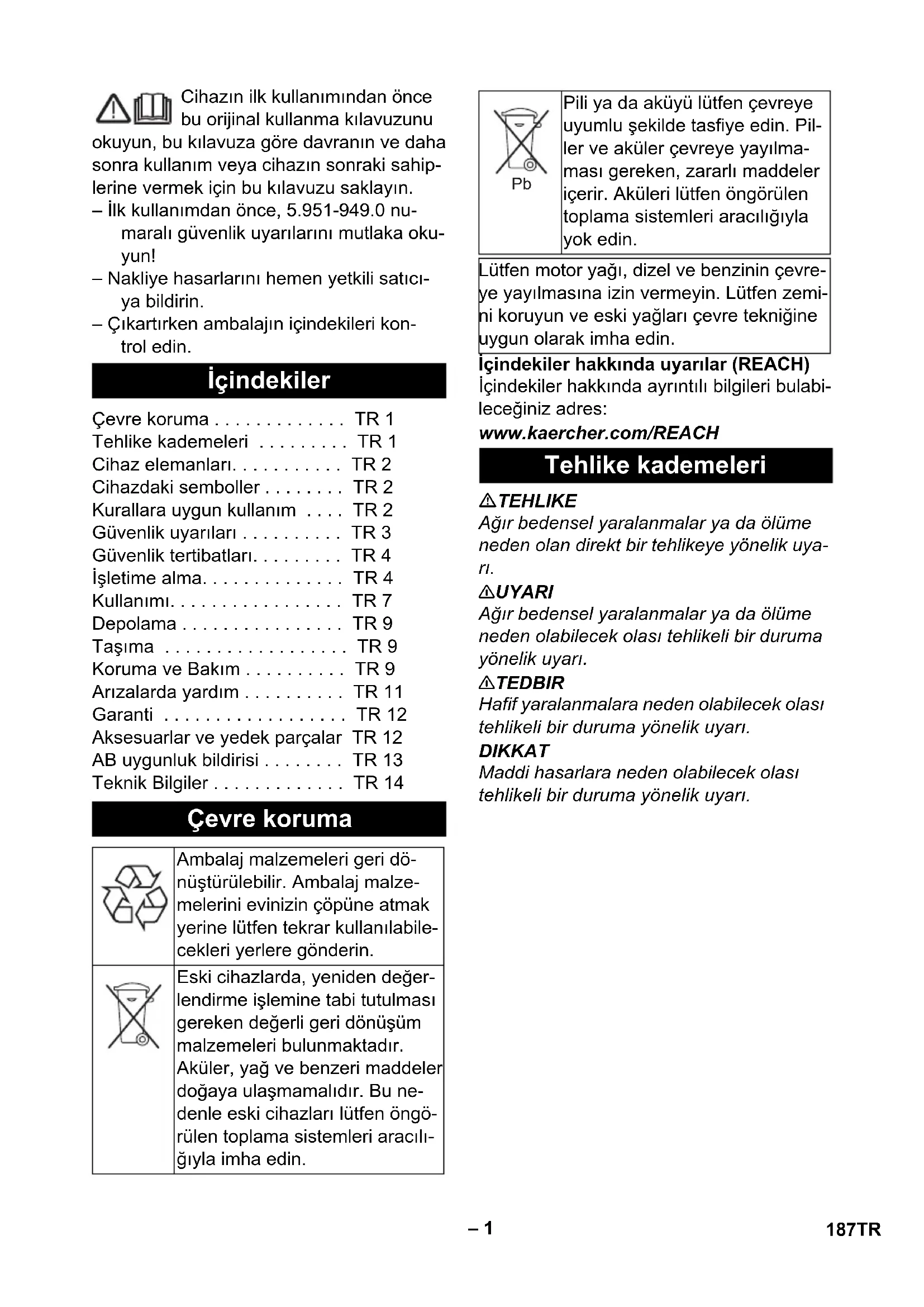

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

– İlk kullanımdan önce, 5.951-949.0 numaralı güvenlik uyarılarını mutlaka okuyun!

– Nakliye hasarlarını hemen yetkili satıcı-ya bildirin.

– Çıkartırken ambalajın içindekileri kontrol edin.

İçindekiler

Çevre koruma ..... TR 1

Tehlike kademeleri ..... TR 1

Cihaz elemanları. . . . . . . . . TR 2

Cihazdaki semboller ..... TR 2

Kurallara uygun kullanım .... TR 2

Güvenlik uyarıları ..... TR 3

Güvenlik tertibatları. . . . . . . TR 4

İşletime alma. TR 4

Kullanımı.... TR 7

Depolama ..... TR 9

Taşıma ..... TR 9

Koruma ve Bakım ..... TR 9

Arizalarda yardım ..... TR 11

Garanti ..... TR 12

Aksesuarlar ve yedek parçalar TR 12

AB uygunluk bildirisi ..... TR 13

Teknik Bilgiler ..... TR 14

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğıyla imha edin.

Pb

Pili ya da aküyü lütfen çevreye uyumlu şekilde tasfiye edin. Piller ve aküler çevreye yayılmaması gereken, zararlı maddeler içerir. Aküleri lütfen öngörülen toplama sistemleri aracılığıyla yok edin.

Lütfen motor yağı, dizel ve benzinin çevreye yayılmasına izin vermeyin. Lütfen zemi-ni koruyun ve eski yağları çevre tekniğine uygun olarak imha edin.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihaz elemanları

Resim 1+2

1 Manuel çalıştırma tertibatı
2 Elektrikli çalıştırma tertibatı
3 Yakıt deposu
4 Manometre
5 Akü
6 Yüksek basınç memesi
7 EASY!Lock huzme hortumu
8 EASY!Force el püskürtme tabancası
9 EASY!Lock yüksek basınç hortumu
10 Yüksek basınç bağlantısı EASY!Lock
11 Yanıcı madde deposu
12 Süzgeçli su bağlantısı
13 Basınç/miktar ayarı
14 Basınç haznesi
15 Yakıt filtreli yakıt pompası
16 Brülör fanı
17 Elektrik kutusu
18 Yağ kontrol camı
19 Emniyet valfı
20 Brülör kapağı
21 Devir daimli ısıtıcı
22 Buji soketi
23 Brülör kontrol camı
24 Enjektör parçası
25 Şamandıra haznesi
26 Yumuşatıcı haznesi
27 Manyetik valf
28 Su eksiklik emniyeti
29 Su eksikliği emniyetindeki süzgeç
30 Basınç şalteri
31 Yağ dolum haznesi
32 Yüksek basınç pompası
33 Tip levhası
34 Yağ boşaltma tapası (motor)
35 Yağ ölçüm çubuğu (motor)
36 Filtreli temizlik maddesi emme hortumu
37 Yağ boşaltma tapası (pompa)
38 Emniyet kolu
39 Çekme kolu
40 El püskürtme tabancasının emniyet kili- di

Kumanda alanı

Resim 3

1 Cihaz şalteri
2 Yanıcı madde kontrol lambası
3 Sivi yumuşaticı kontrol lambası
4 Temizlik maddesi dozaj valfı
5 Elektrikli çalıştırma tertibatının anahtarlı şalteri
6 "Kontak açık" kontrol lambası

Cihazdaki semboller

Yüksek basınçlı tazyik, düzgün kullanılmadığı zaman tehlikeli olabilir. Tazyik kişilere, hayvanlara, etkin elektrik donanıma veya cihazın kendisine doğru tutulmalıdır.

	Zehirlenme tehlikesi! Egzoz gazlarını solumayın.
	Sıcak yüzeyler nedeniyle yan-ma tehlikesi!

Kurallara uygun kullanım

Not: Sadece Almanya için geçerlidir: Ci-haz, sadece mobil (sabit olmayan) çalışma için üretilmiştir.

– Cihaz, özellikle elektrik bağlantısının mevcut olmadığı ve sıcak suyla çalışılması gereken yerlerde kullanılır.
- Temizlenebilenler: Makineler, motorlu taşıtlar, inşaat makineleri, aletler, cepheler, teraslar, bahçe makineleri, vb.

TEHLIKE

Yaralanma tehlikesi! Benzin istasyonları ya da diğer tehlikeli bölgelerde kullanım sırasında ilgili güvenlik kurallarına uyun.

Mineral yağ içeren atık suyun toprak, su kaynakları ya da kanalizasyona karışmasını lütfen önleyin. Bu nedenle motorlar ve zeminleri lütfen yağ ayırıcı uygun yerlerde yıkayın.

Su kalitesiyle ilgili beklentiler: DIKKAT

Yüksek basınç maddesi olarak sadece temiz su kullanılmalıdır. Kirlenme, cihazda veya aksesuarlarda zamanından önce aşınmaya ve tortu oluşmasına neden olur. Geri dönüşüm suyu kullanılırsa, aşağıdaki sınır değerler aşılmamalıdır.

pH değeri 6,5...9,5
Elektrik iletkenliği * Taze su	ilet-kenliği +1200 μS/cm
Ayrılabilir maddeler ** < 0,5	mg/l
Filtrelenebilir maddeler ***	< 50 mg/l
Hidrokarbonlar < 20 mg/l
Klorid < 300 mg/l
Sülfat < 240 mg/l
Kalsiyum < 200 mg/l
Toplam sertlik < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3 /l)
Demir < 0,5 mg/l
Mangan < 0,05 mg/l
Bakır < 2 mg/l
Aktif klor	< 0,3 mg/l
Genel kokulardan arındırılmış
* maks. toplam 2000 μS/cm** Numune hacmi 1 litre, çalışma süresi 30 dakika*** aşındırıcı maddeler kullanılmaz

Güvenlik uyarıları

TEHLIKE

• Yakıtın çalkalanmış olması durumunda, yüksek basınçlı temizleyiciyi kullanmak yerine cihazı başka bir yere götürün ve her türlü kıvılcım oluşumunu önleyin.
• Yakıtı kıvılcım ateşine sahip ya da kıvılcım oluşturabilecek fırın, ısıtma kazanı, su ısıtıcı, vb gibi açık ateşin yakınında saklamayın, çalkalamayın ya da kullanmayın.

• Kolay alev alabilecek cisimler ve malzemeleri susturucudan uzak tutun (en az 2 m).

• Motoru susturucu olmadan çalıştırma- yın ve susturucuyu düzenli olarak kon- trol edin, temizleyin ve gerekirse yenile- yin.

• Egzozun bir kivilcim tutucu ile donatılmamış olması durumunda, ağaç, çalı ya da ot bulunan arazilerde motoru kullanmayın.
• Ayar çalışmaları dışında, hava filtresi çıkartılmışken ya da emme ağzının üzerindeki kapak olmadan motoru çalıştırmayın.
• Ayar yayları, regülatör çubukları ya da motor devrinin yükselmesi etkisini yara-tabilecek diğer parçalarda hiçbir ayar yapmayın.
• Yanma tehlikesi! Sıcak susturucular, si-lindirler ya da soğutma kanatlarına dokunmayın.
  – Ellerinizi ve ayaklarını zı hareketli ya da dönen parçaların yakınına getirmeyin.
• Zehirlenme tehlikesi! Cihaz, kapalı ortamlarda kullanılmamalıdır.

Genel güvenlik uyarıları

• Sıvı püskürtücülere dair kanunlardaki ilgili ulusal talimatlara dikkat edin.
• Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sıvı püskürtücüler düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir.
• Cihazın ısıtma tertibatı bir yakma sistemidir. Yakma sistemleri, kanunlardaki ilgili ulusal talimatlara göre düzenli olarak kontrol edilmelidir.
  – Cihazda/Aksesuarda değ işiklikler yapılmamalıdır.

Yüksek basınç hortumu

TEHLIKE

Yaralanma tehlikesi!

• Sadece orijinal yüksek basınç hortumları kullanın.
• Yüksek basınç hortumu ve püskürtme tertibatı, teknik bilgilerde belirtilen maksimum çalışma basıncına uygun olmalıdır.

• Kimyasal maddelerle teması önleyin.

• Yüksek basınç hortumunu her gün kontrol edin.
  Kırılmış hortumları bir daha kullanmayın.
  Dıştaki tel katı görülürse, yüksek basınç hortumunu bir daha kullanmayın.

• Dişi zarar görmüş yüksek basınç hortumunu bir daha kullanmayın.
• Yüksek basınç hortumunu, hortumun üzerinden geçilmeyecek şekilde döşeyin.
• Üzerinden geçme, kırılma, çarpılma sonucu zarar görmüş hortumlar, bir hasar görülmese dahi bir daha kullanılmamalıdır.
• Yüksek basınç hortumunu mekanik yükler oluşmayacak şekilde depolayın.

Güvenlik tertibatları

Güvenlik tertibatları kullanıcıının korunmasını sağlar ve devre dışı bırakılmamalıdır ya da bu tertibatların çalışma şekli değiştirilmemelidir.

Su eksiklik emniyeti

Su eksikliği emniyeti, suyun eksik olması durumunda brülörün aşırı ısınmasını önler. Sadece su beslemesinin yeterli olması durumunda brülör çalışır.

Taşma valfı

– El püskürtme tabancası kapalıysa, taşıma valfı açılır ve yüksek basınç pompası suyu pompanın emme tarafına geri gönderir. Bu sayede, izin verilen çalışma basıncının aşılması önlenir.
– Taşma valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.

Emniyet valfı

– Taşma valfı arızalıysa, emniyet valfı açılır.
– Emniyet valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.

Basınç şalteri

Basınç şalteri, minimum çalışma basıncının altına inilmesi durumunda brülörü kapatır ve basıncın aşılması durumunda tekrar açar.

Emniyet tırnağı

El tabancasındaki emniyet tırnağı, cihazın istenmeden açılmasını önlemektedir.

İşletime alma

⚠UYARI

Yaralanma tehlikesi! Cihaz, aksesuarlar, besleme hatları, ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değil-se, cihaz kullanılmamalıdır.

Huzme borusu raflarının takılması

→ İlk işletimden önce huzme borusu raflarını takın (bkz. kılavuz başında bulunan resim A).

Yüksek basınç pompası yağ seviyesinin kontrol edilmesi

DIKKAT

Hasar tehlikesi! Yağ sütlü duruma dönüşürse, hemen Kärcher müşteri hizmetlerini bilgilendirin.

→ Yüksek basınç pompasının yağ seviyesini yağ kontrol camından kontrol edin.
Yağ seviyesinin "MIN" seviyesinin altına inmiş olması durumunda cihazı çalıştırmayın.
→ İhtiyaç anında yağ ekleyin (Bkz. Teknik Bilgiler).

Motor

"Güvenlik uyarıları" bölümüne dikkat edin!

→ Cihazı kullanmaya başlamadan önce, motor üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin.

→ Hava filtresini kontrol edin.

→ Motorun yağ seviyesini kontrol edin.

Yağ seviyesinin "MIN" seviyesinin altına inmiş olması durumunda cihazı çalıştırma- yın.

→ İhtiyaç anında yağ ekleyin.

HDS 1000 BE:

→ Yakıt deposuna kurşunsuz benzin doldurun.

2-Zamanlı karışım kullanmayın.

HDS 1000 DE:

→ Yakıt deposuna dizel yakıt doldurun.

Yanıcı maddenin doldurulması

⚠️ TEHLIKE

Patlama tehlikesi! Sadece dizel yakıt ya da hafif ısıtma yağı doldurun. Örn. benzin gibi uygun olmayan yanıcı maddeler kullanıl-mamalıdır.

DIKKAT

Kuru çalışma nedeniyle yakıt pompasının hasar görme tehlikesi. Yakıt tankını, yakıt kontrol lambası sönene kadar soğuk su modunda da doldurun.

→ Yanıcı maddeyi doldurun.
→ Depo kapağını kapatın.
→ Taşan yanıcı maddeyi silin.

Sıvı sertlik önleyicinin doldurulması

Not: Bir bidon sıvı sertlik önleyici teslimat kapsamında bulunmaktadır.

→ Hazneye RM 110 Kärcher yumuşatıcı sıvısı (Sipariş No. 2.780-001) doldurun.
– Sıvı sertlik önleyici, kireç içeren musluk suyuyla çalışma sırasında ısıtma hattının kireçlenmesini önler. Su kutusunun besleme bölümünde, damla şeklinde dozajı ayarlanır.
– Dozaj, fabrikada orta su sertliğine ayarlanmıştır.

Sıvı yumuşaticısı dozajının ayarlanması

TEHLIKE

Tehlikeli elektrik gerilimi! Sadece bir elektrik teknisyeni tarafından ayarlanmalıdır.

→ Yerel su sertliğinin belirlenmesi:
– Yerel su tedarik kurumu üzerinden, – bir sertlik test cihazı ile (Sipariş No. 6.768-004).
→ Elektrik kutusunu açın.

→ Döner potansiyometreyi (a) su sertliğine uygun olarak ayarlayın. Doğru ayar tablodan alınabilir.

Örnek:

15 °dH'lik bir su sertliği için döner potansiyometrede 7 çizelge değerini ayarlayın.

Su sertliği (°dH) Döner potansiyomet-redeki çizelge
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Akü

Akünün güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

	Aküdeki ve kullanım talimatındaki uyarılara dikkat edin!
	Koruyucu gözlük kullanın!
	Çocukları asit ve akülerden uzak tutun!
	Patlama tehlikesi!
	Ateş, kivılcım, açık ışık ve sigara içmek yasaktır!
	Yaralanma tehlikesi!
	İlk yardım!
	Uyarı notu!
	Tasfiye edilmesi!
	Aküyü çöp bidonuna atmayın!

TEHLIKE

Patlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.

TEHLIKE

Yaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

Aküyü şarj edin

TEHLIKE

Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Sarj cihazı üreticisinin kullanım talimatını dikkate alın.

→ Akü kutup başlarını çıkartın.
→ Şarj cihazının artı kutup kablosunu akünün artı kutup girişiyle bağlayın.
→ Şarj cihazının eksi kutup kablosunu akünün eksi kutup girişiyle bağlayın.
→ Elektrik fişini takın ve şarj cihazını çalış- tırın.
→ Aküyü olabildiğince en küçük şarj akı-mıyla şarj edin.

Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi

DIKKAT

Asitle doldurulmuş akülerde düzenli olarak sıvı seviyesini kontrol edin.

→ Tüm hücre bağlantılarını sökün.
→ Çok düşük sıvı seviyesinde hücreleri damitılmış suyla işarete kadar doldu-run.
→ Aküyü şarj edin.
→ Hücre bağlantılarını takın.

El püskürtme tabancası, püskürtme borusu, meme ve yüksek basınç hortumunun takılması

Uyarı: EASY!Lock sistemi, hızlı dişli sistemi sayesinde bileşenleri sadece tek çevirmede çabuk ve güvenli şekilde birbirlerine bağlar.

Resim 4

→ Huzme borusunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock).
→ Yüksek basınç memesini huzme borusuna takın.

→ Rakor somununu takın ve elle sıkın (EASY!Lock).
→ Yüksek basınç hortumunu cihazın el püskürtme tabancası ve yüksek basınç bağlantısı ile bağlayın ve elle sıkın (EASY!Lock).

Su bağlantısı

Bağlantı değerleri için teknik bilgiler bölü- müne bakın.

→ Besleme hortumunu (minimum uzunluk 7,5 m, minimum çap 3/4"), cihazın su bağlantısı ve su beslemesine (Örneğin: su musluğu) bağlayın.

Not: Besleme hortumu, teslimat kapsamında bulunmamaktadır.

Suyun depodan emilmesi

- Bu yüksek basınç temizleyicisi, gerekli aksesuarla Örn; varillerden veya havuzdan yüzey sularının temizlenmesi için uygundur.

– Emme yüksekliği maksimum 1 m.

⚠️ TEHLIKE

Yaralanma ve hasar tehlikesi! Bir içme suyu deposundan kesinlikle su emmeyin. Tiner, benzin, yağ ya da filtre edilmemiş su gibi çözücü madde içeren sıvıları kesinlikle emmeyin. Cihazdaki contalar çözücü maddelere karşı dayanıklı değildir. Çözücü maddelerin püskürme dumanı patlayıcı ve zehirlidir.

→ Emme hortumunu (minimum 3/4" çapında) filtreyle (aksesuar) birlikte su bağlantısına bağlayın.
→ Temizlik maddesi dozaj valfını "0" konumuna getirin.

Kullanımı

TEHLIKE

Patlama tehlikesi! Yanıcı sıvılar püskürtmeyin.

TEHLIKE

Yaralanma tehlikesi! Püskürtme borusu olmadan cihazı kesinlikle kullanmayın. Her kullanımdan önce püskürtme borusunun sıkı oturup oturmadığını kontrol edin. Püskürtme borusunun vidalı bağlantısı elle sıkılmış olmalıdır.

⚠️ TEHLIKE

Yaralanma tehlikesi! Çalışma sırasında el püskürtme tabancasını ve püskürtme borusunu iki elinizle tutun.

TEHLIKE

Yaralanma tehlikesi! Çekme kolu ve emniyet kolu işlteim sırasında sıkıştırılmamalıdır.

TEHLIKE

Yaralanma tehlikesi! Emniyet kolu hasarlıysa müşteri hizmetlerini arayın.

DIKKAT

Kuru çalışma nedeniyle yakıt pompasının hasar görme tehlikesi. Yakıt tankını, yakıt kontrol lambası sönene kadar soğuk su modunda da doldurun.

El püskürtme tabancasını açma/kapatma

→ El püskürtme tabancasını açma: Emniyet koluna ve çekme koluna basın.
→ El püskürtme tabancasını kapatma: Emniyet kolunu ve çekme kolunu serbest bırakın.

Memenin değiştirilmesi

TEHLIKE

Yaralanma tehlikesi! Meme değişiminden önce cihazı kapatın ve cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.

→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.
→ Memeyi değiştirin.

Temizleme

→ Basınç/sıcaklık ve temizlik maddesi konsantrasyonunu, temizlenecek yüze-ye uygun olarak ayarlayın.

Not: Yüksek basınç nedeniyle hasarları önlemek için, yüksek basınçlı sıvıyı her zaman ilk önce temizlenecek cisme uzak mesafeden yöneltin.

Yüksek basınç memesiyle çalışma

Püskürtme açısı, yüksek basınçlı püskürtmenin etkisi açısından belirleyici faktördür. Normal durumda, bir 25° yassı püskürtme memesi ile çalışılır (teslimat kapsamında bulunmaktadır).

- Önerilen memeler, aksesuar olarak teslim edilebilir.

- Inatçı kirler için

0° tam püskürtme memesi

– Hassas yüzeyler ve hafif kirler için

40° yassı püskürtme memesi

– Kalın katmanlı, İnatçı kirler için

Kir frezesi

– Ayarlanabilir püskürtme açılı meme, çeşitli temizlik görevlerine adaptasyon için

Açılı Vario meme

Önerilen temizlik yöntemleri

– Kirin çözülmesi:

Temizlik maddesini az miktarda püskür- tün ve 1...5 dakika bekleyin, fakat mad- deyi kurutmayın.

– Kirin temizlenmesi:

Çözülen kiri yüksek basınç huzmesiyle yıkayın.

Cihazı açın

→ Su beslemesini açın.
→ Cihaz şalterini soğuk/sıcak suyla çalışmaya ayarlayın.
→ Motoru, motor üreticisinin kullanım kılavuzuna uygun olarak çalıştırın.
→ El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin.
→ El püskürtme tabancasını açın.

Soğuk suyla çalışma

→ Cihaz şalterini "Brülör kapalı" konumu-na getirin.

Sıcak suyla çalışma

TEHLIKE

Yanma tehlikesi!

→ Cihaz şalterini istediğiniz çalışma sıcaklığına (maksimum 98 °C) ayarlayın. Brülör çalıştırılır.

Çalışma basıncı ve besleme miktarının ayarlanması

→ El püskürtme tabancasındaki basınç/miktar ayarını döndürerek çalışma basıncı ve besleme miktarını ayarlayın (+/-).

⚠️ TEHLIKE

Yaralanma tehlikesi! Basınç/miktar regü- lasyonu ayarı yapılırken, püskürtme boru- sunun vidalı bağlantısının gevşememesine dikkat edilmelidir.

Temizlik maddesiyle çalışma

DIKKAT

Uygun olmayan temizlik maddeleri cihaza ve temizlenecek cisimlere zarar verebilir.

– Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın.
– Temizlik maddelerinin ekinde yer alan dozaj önerileri ve uyarıları dikkate alın.
– Sadece cihaz üreticisinin onayladığı temizlik maddeleri kullanılmalıdır.
– Kärcher temizlik maddeleri arızasız bir çalışmayı garanti eder. Lütfen bizden danışmanlık hizmeti alın ya da katalogumuzu ya da temizlik maddesi bilgilen-dirme formlarımızı talep edin.

→ Temizlik maddesi emme hortumunu temizlik maddesi dolu bir kaba asın.
→ Temizlik maddesi dozaj valfını istediğiniz konsantrasyona getirin.

Çalışmayı yarıda kesme

→ El püskürtme tabancasını kapatın.
→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.

Uyarı: El püskürtme tabancası kapatılırsa motor rölanti devriyle çalışmaya devam eder. Bunun sonucunda, su pompa içinde dolaşır ve ısınır. Pompadaki silindir kapağı izin verilen maksimum sıcaklığa ulaşırsa (80 °C), silindir kapağındaki emniyet termostatı motoru durdurur. Sıcaklık 50 °C'nin altına indikten sonra cihaz tekrar kullanılabilir.

Su hattı şebekesinden gelen yüksek basınçlı suyla çalışma sırasında, soğutma işlemi hızlandırılabilir:

→ Akan suyun silindir kapağını soğutması için, el püskürtme tabancasını yaklaşık 2-3 dakika açın.
→ Motoru tekrar çalıştırın.

Temizlik maddesiyle çalışmadan sonra

→ Temizlik maddesi dozaj valfını "0" konumuna getirin.
→ El püskürtme tabancası açıklken, cihazı en az bir dakika yıkayın.

Cihazın kapatılması

TEHLIKE

Sıcak su nedeniyle yanma tehlikesi! Sıcak suyla çalışmadan sonra, cihaz, soğutma için en az iki dakika boyunca soğuk suyla ve tabanca açıkken çalıştırılmalıdır.

Tuz içeren suyla (deniz suyu) çalışmadan sonra, el püskürtme tabancası açıkken cihazı en az 2-3 dakika musluk suyuyla yıkayın.

DIKKAT

Zarar görme tehlikesi! El püskürtme tabancası açıkken motoru asla tam yük altında kapatmayın.

→ Cihaz şalterini "Brülör kapalı" konumu-na getirin.
→ El püskürtme tabancasını kapatın. Motor, rölanti devrine ayarlar.
→ Motordaki cihaz düğmesini "OFF" konumuna getirin ve yakıt vanasını kapatın.
→ Su beslemesini kapatın.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasına basın.
→ Emniyet kilidini kullanarak, el püskürtme tabancasını farkında olmadan aç-maya karşı emniyete alın.
→ Su besleme hortumunu cihazdan sökün.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Taşıma

DIKKAT

Çekme kolunu taşıma sırasında zararlardan koruyun.

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Koruma ve Bakım

Yetkili satıcınızla düzenli bir güvenlik kontrolü mutabakatı sağlayabilir ya da bir bakım sözleşmesi yapabilirsiniz. Lütfen bu konuyla ilgili öneriler alın.

TEHLIKE

Kontrolsüz şekilde çalışmaya başlayan cihaz nedeniyle yaralanma tehlikesi. Cihazdaki çalışmalardan önce buji soketini çekin ve akü kutup başlarını ayırın.

Yanma tehlikesi! Sıcak susturucular, silindirler ya da soğutma kanatlarına dokunmayın.

Bakım aralıkları

Her gün

→ Yüksek basınç hortumuna hasar kontrolü yapın (kırlıma tehlikesi). Zarar görmüş yüksek basınç hortumunu hemen değiştirin.

Her hafta

→ Yüksek basınç pompası yağ seviyesini kontrol edin.

DIKKAT

Hasar tehlikesi! Yağ sütlü duruma dönüşürse, hemen Kärcher müşteri hizmetlerini bilgilendirin.

Her ay

→ Su bağlantısındaki süzgeci temizleyin.
→ Su eksikliği emniyetindeki süzgeci temizleyin.
→ Temizlik maddesi emme hortumunu temizleyin.

500 çalışma saatinde bir, en azından her yıl

→ Cihazdaki kireci temizleyin.
→ Cihazın bakımını müşteri hizmetlerine yaptırın.

Bakım çalışmaları

Yüksek basınç pompası

Yağ değişimi:

→ Yaklaşık 1 litre yağa uygun bir toplama kabını hazırlda bulundurun.
→ Yağ tapasını sökün.
→ Yağı toplama kabına boşaltın.

Eski yağı çevreye uygun şekilde imha edin ya da yetkili bir toplama merkezine verin.

→ Yağ tapasını vidalayın.
→ Yeni yağı, yağ deposundaki "MAX" işaretine kadar yavaşça doldurun.

Not: Hava kabarcıkları dışarı çıkabilmelidir.

Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın.

Motor

Motordaki bakım çalışmalarını, motor üreticisinin kullanım kılavuzundaki bilgilere uygun olarak yapın.

Cihazdaki kirecin temizlenmesi

Boru hatlarında tortular olması durumunda, motora binen yük çok artacak şekilde akış direnci yükselir.

TEHLIKE

Yanıcı gazlar nedeniyle patlama tehlikesi! Kirecin temizlenmesi sırasında sigara içmek yasaktır. Havalandırmanın iyi olmasını sağlayın.

⚠️ TEHLIKE

Asit nedeniyle yanma tehlikesi! Koruyucu gözlük ve koruyucu eldiven kullanın.

■ Uygulama:

Temizleme için, yasal talimatlara göre sa- dece test edilmiş ve test işareti bulunan ke- feki taşı çözücü maddeleri kullanılmalıdır.

– RM 100 (Sipariş No. 6.287-008) kireç taşını ve kireç taşı ve deterjan artıklarının oluşturduğu basit bağları çözer. – RM 101 (Sipariş No. 6.287-013), RM 100 ile çözülemeyen tortuları çözer.

→ 20 litrelik bir hazneye 15 litre su doldurun.
→ Bir litre kefeki taşı çözücü maddesi ekleyin.

→ Su hortumunu direkt olarak pompa kafasına bağlayın ve boştaki ucu hazneye asın.
→ Bağlı bulunan püskürtme borusunu meme olmadan hazneye sokun.
→ Motoru, motor üreticisinin kullanım kılavuzuna uygun olarak çalıştırın.
→ El püskürtme tabancasını açın ve kireç temizleme sırasında tekrar kapatmayın.
→ Cihaz şalterini 40 °C çalışma sıcaklığına ayarlayın.
→ Çalışma sıcaklığına ulaşana kadar cihazı çalıştırın.
→ Cihazı kapatın ve 20 dakika bekletin. El püskürtme tabancası açık kalmalıdır.
→ Daha sonra pompalayarak cihazı boşaltın.

Not: Korozyon koruması ve asit artıklarının nötralizasyonu için, sadece alkali bir çözel-tinin (Örn; RM 81) temizlik maddesi haznesi üzerinden pompalayarak cihazdan geçiril-mesini öneriyoruz.

Antifriz koruma

DIKKAT

Hasar tehlikesi! Cihazın içinde donan su, cihazın parçalarına zarar verebilir.

– Cihazı kış aylarında ısıtmalı bir bölümde saklayın ya da boşaltın. Daha uzun çalışma molalarında, cihaza antifriz pompalanması önerilir.

– Dona karşı korumuş bir depolama mümkün değilse, cihazı durdurun.
■ Suyu boşaltma:
→ Su besleme hortumu ve yüksek basınç hortumunu sökün.
→ Kazan tabanındaki besleme hattını sökün ve ısıtma hattını boşta çalıştırın.
→ Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın.
■ Cihazı antifrizle yıkama:

Not: Antifriz üreticisinin kullanım talimatlarına uyun.

→ Piyasada bulunan bir antifrizi şamandıra deposuna doldurun.
→ Cihaz komple yıkanana kadar cihazı (brülörsüz olarak) çalıştırın.

Bu sayede etkin bir korozyon koruması elde edilir.

Arizalarda yardım

⚠️ TEHLIKE

Kontrolsüz şekilde çalışmaya başlayan cihaz nedeniyle yaralanma tehlikesi. Cihazdaki çalışmalardan önce buji soketini çekin ve akü kutup başlarını ayırın.

Yanma tehlikesi! Sıcak susturucular, silindirler ya da soğutma kanatlarına dokunmayın.

Yanıcı madde kontrol lambası yanıyor

– Yanıcı madde deposu boş

→ Doldurun.

Sıvı yumuşaticısı kontrol lambası yanıyor

– Sıvı yumuşaticısı deposu boş, teknik nedenlerle depoda her zaman bir miktar kalır.

→ Doldurun.

– Depodaki elektrotlar kirlenmiş

→ Elektrotları temizleyin.

Cihaz çalışmıyor

Motor üreticisinin kullanım kılavuzundaki uyarılara dikkat edin!

– Yakıt deposu boş

→ Doldurun.

– HDS 1000 BE: Buji (motor) kirlenmiş/arızalı

→ Bujiyi temizleyin ya da değiştirin.

– Yüksek basınç pompasındaki emniyet termostatı, daha uzun devir daim modunda cihazı kapatmıştır.

→ Cihazı soğutun, daha sonra tekrar çalıştırin. Bu konuda "Çalışmanın durdurulması" bölümüne bakın.

Cihaz basınç oluşturmuyor

– Motorun çalışma devri çok düşük

→ Motorun çalışma devrini kontrol edin (Bkz. Teknik Bilgiler).

– HDS 1000 BE: Buji (motor) kirlenmiş/arızalı

→ Bujiyi temizleyin ya da değiştirin.

– Meme tıkanmış/çok kirli

→ Memeyi temizleyin/yenileyin.

– Su bağlantısındaki süzgeç kirli

→ Süzgeci temizleyin.

– Su besleme miktarı çok düşük

→ Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler)

– Pompanın besleme hatları sızdırıyor ya da tıkanmış

→ Pompaya giden tüm besleme hatlarını kontrol edin.

- Sistemde hava

Pompadaki havanın boşaltılması:

→ Temizlik maddesi dozaj valfını "0" konumuna getirin.

→ Su beslemesini açın.

→ Motoru, motor üreticisinin kullanım kılavuzuna uygun olarak çalıştırın.

→ Cihazın havasını almak için, memeyi sökün ve su kabarcıksız şekilde dışarı çıkana kadar motoru çalıştırın.

→ Cihazı kapatın ve memeyi tekrar vidalayın.

Yüksek basınç pompası sızdırıyor

– Pompa sızdırıyor

Not: Dakikada 3 damlaya izin verilmiştir.

→ Daha güçlü bir sızdırmada, cihazı müşteri hizmetlerine kontrol ettirin.

Yüksek basınç pompasında vuruntu

– Pompaya giden besleme hatları sızdırıyor

→ Pompaya giden tüm besleme hatlarını kontrol edin.

– Sistemde hava

Pompadaki havanın boşaltılması:

→ Temizlik maddesi dozaj valfını "0" konumuna getirin.

→ Su beslemesini açın.

→ Motoru, motor üreticisinin kullanım kılavuzuna uygun olarak çalıştırın.

→ Cihazın havasını almak için, memeyi sökün ve su kabarcıksız şekilde dışarı çıkana kadar motoru çalıştırın.

→ Cihazı kapatın ve memeyi tekrar vidalayın.

Cihaz temizlik maddesi emmiyor

– Filtreli temizlik maddesi emme hortumu sızdırıyor ya da tıkanmış

→ Filtreli temizlik maddesi emme hortumunu kontrol edin/temizleyin.
– Temizlik maddesi emme hortumunun bağlantısındaki tek yönlü valf yapışmış
→ Temizlik maddesi emme hortumunun bağlantısındaki tek yönlü valfı temizleyin/yenileyin.
– Temizlik maddesi dozaj valfı kapalı ya da sızdırıyor/tıkanmış
→ Temizlik maddesi dozaj valfını açın ya da kontrol edin/temizleyin.

El püskürtme tabancası açıkken taşma valfı sürekli açılıyor/kapanıyor

– Püskürtme ağzı tıkanmış
→ Püskürtme ağzını yıkayın.
– Cihaz kireçlenmiş
→ Cihazdaki kireci temizleyin.
– Su eksikliği emniyetindeki süzgeç kirlenmiş
→ Süzgeci temizleyin.
- Taşma valfı arızalı
→ Taşma valfını değiştirin (müşteri hizmetleri).

Brülör ateşlemiyor

– Yanıcı madde deposu boş
→ Doldurun.
- Su eksikliği
→ Su bağlantısını kontrol edin, besleme hatlarını kontrol edin
→ Su eksikliği emniyetindeki süzgeci temizleyin.
– Yanıcı madde filtresi kirlenmiş
→ Yanıcı madde filtresini değiştirin.
– Ateşleme kıvılcımı yok
→ Çalışma sırasında kontrol gözünden ateşleme kıvılcımı görülemezse, cihazı müşteri hizmetlerine kontrol ettirin.

Ayarlanan sıcaklığa sıcak suyla çalışma sırasında ulaşılmıyor

– Çalışma basıncı/besleme miktarı çok yüksek
→ Çalışma basıncı/sevk miktarını el püskürtme tabancasından azaltın.
– Kurumlanmış ısıtma hattı
→ Cihazdaki kurumları müşteri hizmetlerine temizletin.

Müşteri hizmeti

Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.811-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2000/14/EG

2014/30/EU

Kullanılmış olan uyumlu standartlar

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

HDS 1000 BE

Ölçülen: 106

Garanti edilen: 108

HDS 1000 DE

Ölçülen: 105

Garanti edilen: 107

5.957-090

5.957-091

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 1000 BE H	HDS 1000 DE
Koruma şekli -- IPX5 IPX5
Motor
Tip: -- Honda GX 390,		1 silindir, 4 zamanlı	Yanmar L 100 N, 1 silin-dir, 4 zamanlı
3600 devir/dakikada nominal güç kW (PS) 9,6 (13) 7,4 (10)
Spesifik tüketim g/kWh 313 250
Çalışma devri d/dk 3200-3400 3200-3400
Yakıt deposu l 6,5 5,5
Yakıt	-- Benzin, kurşun-suz *		Dizel
* Cihaz, E10 yakıt için uygundur
Su bağlantısı
Besleme sıcaklığı (maks.)	°C	30	30
Besleme miktar	l/saat (l/da-kika)	1000 (16,7)	1000 (16,7)
Besleme bas MPa (bar) 0,6 (6) 0,6 (6)
Besleme hortumu	Sip. No.	4.440-207.0	4.440-207.0
Besleme hortumu uzunluğu	m	7,5	7,5
Besleme hortumu çapı (min.)	İnc	3/4	3/4
Açık depodan emme yüksekliği (20 °C)	m	1	1
Performans değerleri
Su besleme miktarı	l/saat (l/da-kika)	450-900 (7,5-15)	450-900 (7,5-15)
Su çalışma basıncı (standart memeyle)	MPa (bar)	4-21 (40-210)	4-20 (40-200)
Standart memenin enjektör boyutu -- 047 050
Maksimum çalışma aşırı basıncı (emniyet valfı)	MPa (bar)	23 (230)	23 (230)
Maksimum sıcak su çalışma sıcaklığı	°C	98	98
Temizlik maddesi emme	l/saat (l/da-kika)	0-40 (0-0,7)	0-40 (0-0,7)
Brulör gücü	kW	59	59
Maksimum sıcak yağ tüketimi	kg/saat	5,6	5,6
El püskürtme tabancasının geri tepme kuvve-ti (maks.)	N	51	51
60335-2-79'a göre belirlenen değerler
Ses emisyonu
Ses basıncı seviyesi L_pA	dB(A)	91	91
Güvensizlik K_pA	dB(A)	3	2
Ses basıncı seviyesi L_WA + Güvensizlik K_WA	dB(A)	108 107
		HDS 1000 BE	HDS 1000 DE
El-kol titreşim değeri
El püskürtme tabancası m/s	2	<2,5 <2,5
Püskürtme borusu m/s	2	<2,5 <2,5
Güvensizlik K m/s	2	1	1
İşletme maddeleri
Yanıcı madde -- Isıtma yağı EL		ya da dizel	Isıtma yağı EL ya da dizel
Yağ miktarı - Pompa I 0,35 0,35
Yağ türü - Pompa Motor yağı	15W40	Sipariş No.6.288-050.0	Sipariş No.6.288-050.0
Ölçüler ve ağırlıklar
Uzunluk x Genişlik x Yükseklik mm 1100 x 750 x		785	1100 x 750 x 785
Tipik çalışma ağırlığı kg 175,2 197,0
Yanıcı madde deposu	I 34	34
