KULLANIM KILAVUZU SV 15YC HITACHI

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. 0000BookSV15YCEU.indb760000BookSV15YCEU.indb76 2017/12/0816:42:392017/12/0816:42:3977 Čeština VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití. ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookSV15YCEU.indb770000BookSV15YCEU.indb77 2017/12/0816:42:392017/12/0816:42:3978 Türkçe Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir ad ım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir. h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

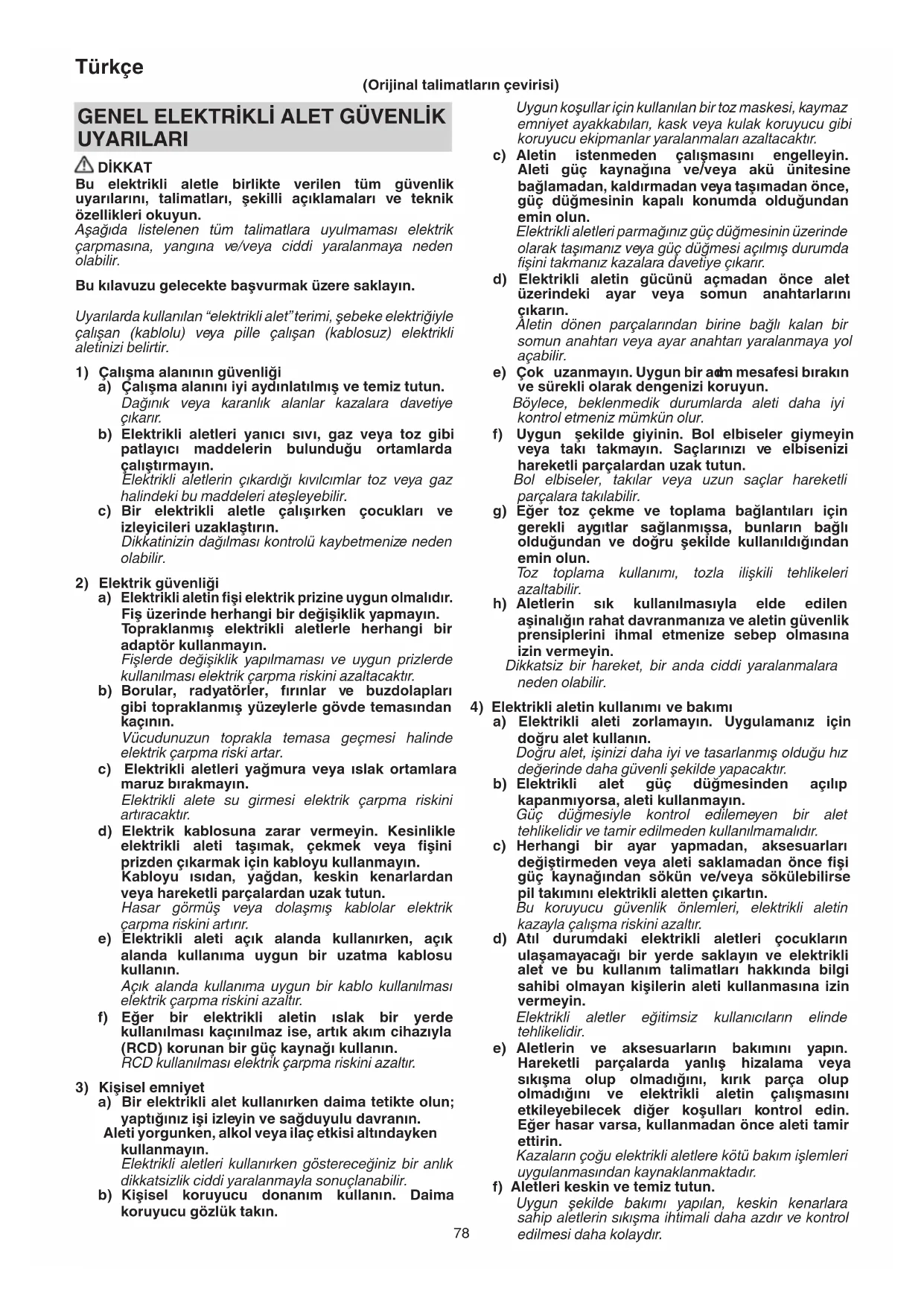

4) Elektrikli aletin kullanımı

ve bakımı a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayı n ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yap ılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI DİKKAT Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıv ı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanı n. Daima koruyucu gözlük takın. (Orijinal talimatların çevirisi) 0000BookSV15YCEU.indb780000BookSV15YCEU.indb78 2017/12/0816:42:392017/12/0816:42:3979 Türkçe g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

İLAVE GÜVENLİK UYARILARI

1. Kullanılacak güç kaynağının, ürün isim plakası üzerinde

belirtilen güç gerekliliklerine uygun olduğundan emin olun.

2. Güç düğmesinin OFF (KAPALI) konumunda olduğundan

emin olun. Eğer güç düğmesi ON (AÇIK) konumda iken fi ş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.

3. Kazaları engellemek için herhangi bir ayarlama,

dönüştürme veya servis işlemi yapmadan önce fi şin prizle bağlantısı kesilir.

4. İş yeri iyi bir şekilde havalandırılmış olmalıdır.

5. Üzerinde çalışmak istediğiniz malzemeler için ulusal

gereksinimlere uyun.

6. Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa

ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar k ısa tutulmalıdır.

7. Toz torbasının takılması ve çıkarılması

Zımpara işlemine başlamadan önce zımpara yapacağınız yüzeyi kontrol edin. Eğer zımpara yapacağınız yüzey, kurşunlu boyayla kaplı yüzeyler gibi zararlı veya zehirli olabilecek toz yaratacaksa, toz torbasının veya uygun toz çekme sisteminin toz çıkışına sıkıca bağlı olduğundan emin olun. Ayrıca eğer mevcutsa toz maskesi takın. Zımpara işleminin yaratacağı zararlı veya zehirli tozları teneff üs etmeyin veya dokunmayın. Bu toz sizin veya etrafın ızdakilerin sağlığını tehdit edebilir. Kurşun içeren boya, bazı ahşap türleri, mineraller ve metal gibi malzemelerden gelen tozlar zararlı olabilir. Meşe ve kayı tozu gibi belli toz türleri özellikle ahşap koşullandırma için kullanılan katkı maddeleri (kromat, ahşap koruyucu) ile birlikte kanserojen olarak sınıfl andırılmaktadır. Asbest içeren malzemeler sadece uzmanlar tarafından işlem görmelidir.

8. Çalişirken dikkat edilecek hususlar

○ Hiçbir zaman zımpara yaparken su veya benzeri zımpara sıvısı eklemeyin. Aksi takdirde elektrik çarpması olabilir. ○ Alet, zımpara yapılan yüzeyle temas halindeyken güç anahtarını ON konumuna çevirmeyiniz. Bu malzemenin zarar görmesini engellemek için gereklidir. Aynı durum, güç anahtarının OFF konumuna getirilmesi için de geçerlidir. ○ Zımparalama sırasında KES İNLİKLE aşırı kuvvet uygulamayın. Aşırı kuvvet uygulanması, motorun zorlanmasına; zımpara kağıdı hizmet ömrünün kısalmasına ve zımpara veya parlatma verimliliğinin düşmesine neden olur.

9. Uzun süreli çalışmalar için kulak koruyucuları takın.

Uzun süreli maruz kalınan yüksek gürültü seviyeleri işitmenizi etkileyebilir.

10. Sağlığa zararlı olabilecek (örneğin asbest gibi) toz veya

buhar üreten malzemeler işlenmemelidir.

11. İş parçasını kaymaya karşı örneğin sıkıştırma cihazlarının

yardımıyla sabitleyin.

Daima 30 mA veya daha az anma artık akımına sahip bir artık akım cihazı kullanılması önerilir.

13. Aşağıdaki durumlarda, toz torbasını temizlemeyin ve

tozları tamamen ortadan kaldırın. Toz torbası içinde kalan toz tutuşmaya neden olabilir.

• Ahşap gibi malzemelerin zımparalanması ndan sonra çelik levhaların zımparalanması

• Polisaj işi tamamladıktan sonra

14. Ön tutamağı kullanırken, tırtıllı vidanın tam olarak sıkılı

olduğundan emin olun.

15. Çalışmaya başlarken muhafazanın kırık olmadığından

16. İnce parçacık formundaki malzemeler patlayıcı

olabileceği için açık ateş üzerine zımpara tozu atmayın.

17. Amaçlanan kullanımı dışında herhangi bir uygulama için

18. İş parçası ile temas ettiğinde aleti asla çalıştırmayın, bu

operatörün yaralanmasına neden olabilir. SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. SV15YC: Orbital titreşim Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Anma gerilimi Kullanılacak güç kaynağının, ürün isim plakası üzerinde belirtilen güç gerekliliklerine uygun olduğundan emin olun.

Zımpara kağıdının çapı

Yüksüz hızı (TurboBoost anahtarı KAPALI)

0, TB Yüksüz hızı (TurboBoost anahtarı AÇIK)

• Ağırlık (Kablo hariç) AÇMA KAPAMA 0000BookSV15YCEU.indb790000BookSV15YCEU.indb79 2017/12/0816:42:392017/12/0816:42:3980 Türkçe TurboBoost anahtarı Elektrik fi şini prizden çıkarın Dikkat Sınıf II alet STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır. ○ Ön tutamak p. 1
• ○ Zımpara kağıdı (P120) p. 1
• ○ Toz torbası p. 1
• ○ 5 mm Alyan anahtarı Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR ○ Ahşap ve metal yüzeylerin kaba veya rötuş perdahlanması. ○ Boya yapmadan önce ahşap ve metal yüzeylerin ön hazırlık zımparalanması. ○ Boya kaldırma. ○ Pas çıkartma. p. 1

Bu makinenin teknik özellikleri, 5. sayfadaki Tabloda listelenmiştir. NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. PARÇA ADLARI (Şek. 1 – Şek. 12)

Mil kilitleme düğmesi

Anahtar kilitleme düğmesi

İşlem Şekil Sayfa Zımpara kağıdının takılması

Toz torbasının takılması 32 Açma ve kapatma 4 2 Kilidi açma ve kapatma 5 3 Hız ayarlaması

Ön tutamağı çıkarma 7 3 Yörünge çapını değiştirme

Orbital titreşimli zımparayı işletim

Toz torbasının boşaltılması 11 4 Destek plakası freninin / frenleme halkasının değiştirilmesi

Aksesuarların seçilmesi

― 124 *1: Bu takım çengel ve halka tipi olduğundan zımpara kağıdı, pedin üzerine bastırılarak kolayca takılabilir. Zımpara kağıdını takarken, pedin üzerindeki delikleri zımpara kağıdıyla hizalamak için Şek. 2’de gösterildiği gibi, zımpara kağıdını iki deliğin olduğu eksen boyunca katlayın. Sonra, katlama kıvrımını kılavuz olarak kullanarak zımpara kağıdını ped ile eşleştirin. Son olarak, zımpara kağıdını bir bütün olarak pedin üzerine düzgün bir biçimde bastırın. İKAZ Yetersiz yapışmaya sahip aksesuarları kullanmayın. *2: TurboBoost anahtarı kapatıldığında, hız kadrandan ayarlanabilir. Bu, çalışma sırasında da mümkündür. Tavsiye edilen salınım frekansı ayarları: Plastik malzemeler ....................................................1-2 Metal, Plexiglas

, eski boya tabakaları .....................3-4 Kaba ve ince zımpara, polisaj, ahşap ........................... 5 İdeal ayarı belirlemenin en iyi yolu pratik bir deneme yoluyladır. Maksimum malzeme kaldırma hızı elde etmek amacıyla ilave güç kaynaklarını devreye almak için TurboBoost anahtarını çalıştırın. *3: Bu alet iki yörünge çapına sahiptir:

• Salınım devresi yüksek ayarı (6,2 mm): yüksek malzeme kaldırma hızıyla kaba zımpara.

• Salınım devresi düşük ayarı (2,8 mm): ince zımpara, polisaj Yörünge çapını değiştirme:

• Fiş prizden çıkartılır!

• Mil kilitleme düğmesine basın ve yerinde tutun.

• Zımpara kağ ıdı montaj yüzeyi tarafından bakarak, yerleştiğini (tık sesini!) duyabilene kadar destek plakasını döndürün.

• Düğmeyi basılı tutmaya devam edin.

• Bir sonraki araya girme noktasına (tık sesini duyana) kadar destek plakasını yarım tur döndürmeye devam edin.

• Mil kilitleme düğmesini serbest bırakın. *4: Sadece orijinal HiKOKI aksesuarları kullanın. Tüm aksesuar çeşitleri için, www.koki-holdings.com adresine veya ana kataloğa bakın. (1) Ahşap ve metal için zımpara kağıdı (Bir ambalajda 10 adet) (2) Boya ve vernik için zımpara kağıdı (Bir ambalajda 10 adet) (3) Parlatma süngerleri 0000BookSV15YCEU.indb800000BookSV15YCEU.indb80 2017/12/0816:42:402017/12/0816:42:4081 Türkçe (4) Koyun postu parlatma diskleri (5) Destek plakası (yumuşak) (6) Destek plakası (Orta sert): Standart tip (7) Gres Mümkün olan en iyi iş sonuçlarını elde etmek için uygun bir zımpara diski kullanın:

• Eski boya tabakalarının kaldırılması = P40

• Ahşabın ön zımparası = P60, P80

• Ahşabın yüzey işlemi = P100, P120

• Kaplamaların, sızdırmazlık astarının, dolguların, boyanın zımparası = P180, P240, P320, P400 Yeni zımpara kağıdı taktıktan sonra Yeni zımpara kağıdı takıldıktan sonra zımparanın titremesi düzensiz olabilir. Bunun nedeni yeni zımpara

ğıdının yeni ve kaba kum içermesidir. Sakınmak için, zımpara veya parlatma işlemi sırasında aleti hafi f bir şekilde ileri veya geri eğik konumda kullanmak gerekir. Zımpara kağıdının yüzeyi düzenli bir şekilde aşındığında aletin titremesi düzene girer. Çalışma önlemleri İKAZ ○ Zımpara kağıdı olmadan aleti asla çalıştırmayın. Destek plakasına ciddi şekilde zarar verebilirsiniz. ○ Destek plakasının kenarı iş parçasıyla temas ederken aletin kullanılması, destek plakasına hasar verebilir. NOT Yukarıdan bakıldığında, destek plakası yüklü çal ışma sırasında saat yönünde dönmektedir ancak yüksüz çalışma sırasında saatin tersi yönünde dönebilir.

1. Toz Torbasının Boşaltılması ve Temizlenmesi

Toz torbası çok fazla talaşla dolduğu takdirde, toz emme işlevi etkilenebilir. Dolduğunda toz torbasını boşaltın. Toz torbasını çıkartın, kapatma bandını ayırın ve içindekileri atın.

2. Zımpara kağıdının incelenmesi

Aşınmış zımpara kağıtları alete zarar verebilecek veya verimi düşüreceğinden, aşırı aşınma görünür görünmez zımpara kağıtları değiştirilmelidir.

şınmış bir destek plakasının değiştirilmesi NOT Aşındırıcı malzemeler (örneğin dolgulu veya boyalı yüzeyler, vb.) zımparalanıyorsa, destek plakası kaçınılmaz bir şekilde hızlı aşınır.

• Destek plakasını bastırarak, destek plakası üzerindeki altıköşe cıvatayı sökmek için alyan anahtarı kullanın. Mil kilit düğmesini kullanarak cıvatayı gevşetmeyin. Bunun yapılması tek yönlü rulmana zarar verebilir.

• Destek plakasını sökün.

• Destek plakasını değiştirirken, daima aksesuar seçiminde belirtilen numaraya sahip orijinal HiKOKI parçalarını kullanın.

• Destek plakası boyunca kayan frenleme halkasının yanına gres (Kod No. 371872) sürün.

• Destek plakasını takın ve taşıyıcı disk üzerine geçene kadar döndürün.

• Altıköşe cıvatayı yeniden takın ve sıkın.

4. Destek plakası freninin / frenleme halkasının

değiştirilmesi Destek plakasının rölanti hızı zamanla artarsa, frenleme halkası yıpranır ve değiştirilmesi gerekir. NOT Aşındırıcı malzemeler (örneğin dolgulu veya boyalı yüzeyler, vb.) zımparalanıyorsa, frenleme halkası kaçınılmaz bir şekilde hızlı aşınır.

• Destek plakasını bastırarak, destek plakası üzerindeki altıköşe cıvatayı sökmek için alyan anahtarı kullanın. Mil kilit düğmesini kullanarak cıvatayı gevşetmeyin. Bunun yapılması tek yönlü rulmana zarar verebilir.

• Destek plakasını sökün.

• Yeni frenleme halkası eski frenleme halkası ile aynı konumda olacak şekilde, eski frenleme halkasını yeni frenleme halkasıyla (orijinal HiKOKI parçalar) değiştirin. Frenleme halkası üzerindeki işaret pozisyonunun doğru olduğundan emin olun.

• Destek plakası boyunca kayan frenleme halkasının yanına gres (Kod No. 371872) sürün.

• Destek plakasın ı takın ve taşıyıcı disk üzerine geçene kadar döndürün.

• Altıköşe cıvatayı yeniden takın ve sıkın.

5. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

7. Elektrik kablosunun değiştirilmesi

Aletin besleme kablosu hasar görmüşse, kablonun değiştirilmesi için Alet HiKOKI Yetkili Servis Merkezine götürülmelidir.

Aletinizin arıza yapması durumunda yetkili bir Servis Temsilcisine başvurunuz. İKAZ

ırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. GARANTİ HiKOKI Elektrikli Aletlerine yasal/ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİ ile birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 93 dB (A) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 82 dB (A) Belirsizlik K: 3 dB (A). Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Zımpara yüzeyi: Vibrasyon emisyon değeri a

Polisaj: Vibrasyon emisyon değeri

Belirsizlik K = 1,5 m/s

0000BookSV15YCEU.indb810000BookSV15YCEU.indb81 2017/12/0816:42:402017/12/0816:42:4082 Türkçe Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI ○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanma şekline bağlı olarak beyan edilen toplam değerden farklılık gösterebilir.

Tip ve özel tanım koduyla *1) tanımlı Orbital Titreşim’in direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) SV15YC C354683S C354693M *2) 2006/42/EC, 2014/30/EU, 2011/65/EU *3) EN62841-1:2015 EN62841-2-4:2014 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 EN61000-3-2:2014 EN61000-3-3:2013 *4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
