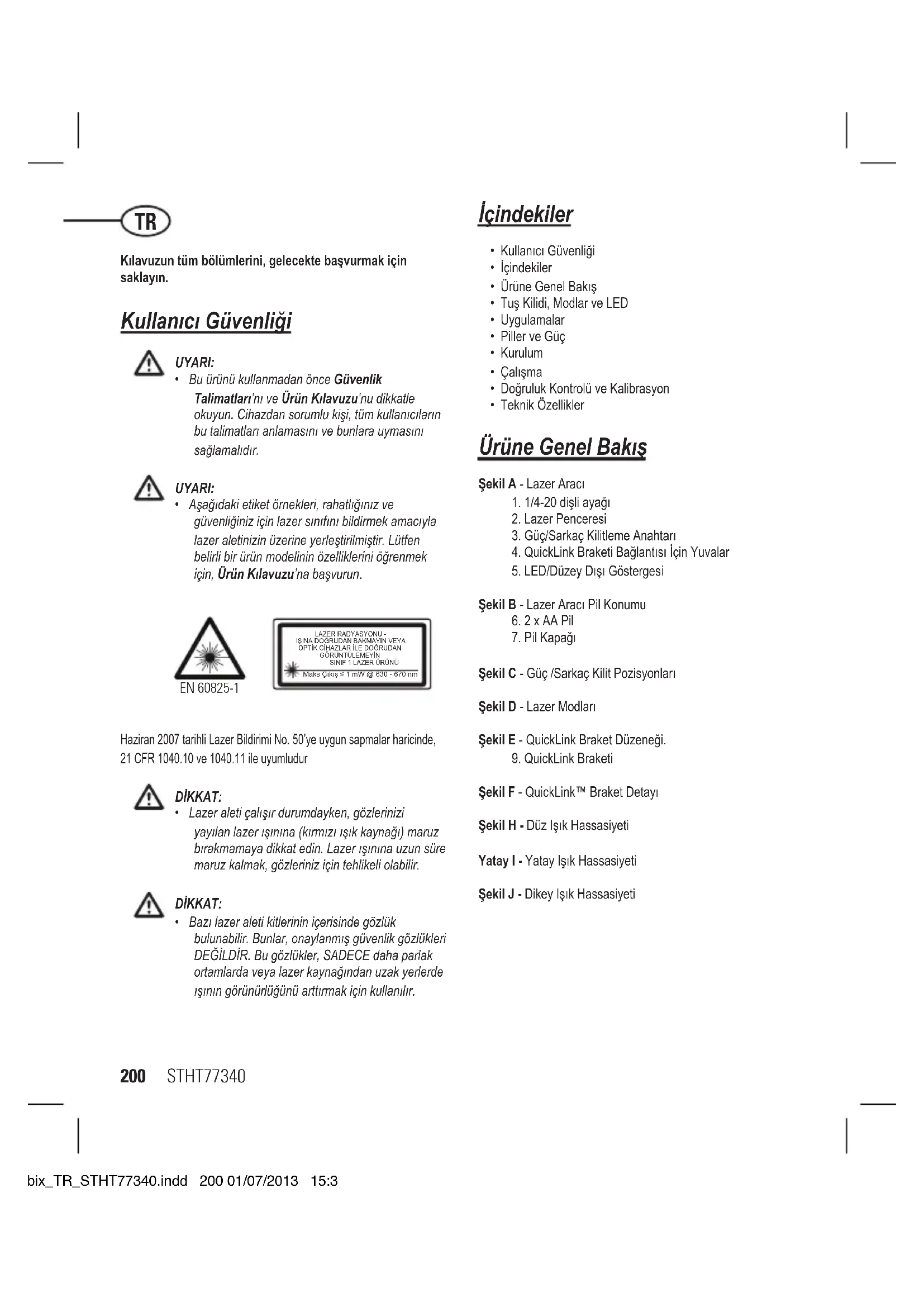

KULLANIM KILAVUZU Cubix STANLEY

Kilavuzun tum bolumlerini, gelecekte basvurmak icin saklayin.

Kullanici Güvenligi

UYARI:

Bu urunu kullanmadan once Güvenlik Talimatlari nve Ürün Kilavuzu'nu dikkatle okuyun. Cihazdan sorumlu kisi, tum kullaniciarin bu talimatlari anlamasini ve bunlara uymasini saglamaldir.

UYARI:

Asagidaki etiket ornekleri, rahatliginiz ve gvenliginiz icin lazer sinfini bildirmek amaciylalazer aletinizin uzerine yerlesterilmistir. Lutfen belirli bir urun modelinin ozelliklerini ogrenmek icin, Urun Kulavuzu'na basvurun.

EN 60825-1

Haziran 2007 tarihli Lazer Bildirimi No. 50'ye uygun sapmalar haricinde, 21 CFR 1040.10 ve 1040.11 ile uyumludur

DIIKKAT:

• Lazer aleti calisir durumdayken, gozlerinizi yayilan lazer isinina (kirmizi isik kaynagi) maruz birakmamaya dikkat edin. Lazer isinina uzun suremaruz kalmak, gozleriniz icin tehlikeli olabilir.

DIKKAT:

Bazi lazer aleti kitlerinin icerisinde gozluk bulunabilir. Bunlar, onaylanmis guvenlik gozlukleri DEGLDIR. Bu gozlukler, SADECE daha parlak ortamlarda veya lazer kaynagindan uzak yerdere sinin gorenurlugunu artirmak icin kullanilir.

Icindekiler

Kullanici Güvenligi
Icindekiler
- Ürüne Genel Bakş
- Tuş Kilidi, Modlar ve LED
Uygulamalar
- Piller ve Güç
- Kurulum
Calisma
- Dogruluk Kontrolü ve Kalibrasyon
Teknik Özellikler

Urüne Genel Bakı

Sekil A - Lazer Araci

1. 1/4-20 disli ayag
2. Lazer Penceresi
3. Guc/Sarkac Kilitleme Anahtari
4. QuickLink Braketi Baglantisi Için Yuvalar
5. LED/Düzey Dişi Göstergesi

Sekil B - Lazer Araci Pil Konumu

6.2 x AA Pil
7. Pil Kapagi

Sekil C - Guc /Sarkac Kilit Pozisyonlari

Sekil D - Lazer Modliari

Sekil E - QuickLink Braket Düzenegrj.

1. QuickLink Braketi

Sekil F - QuickLinkTM Braket Detayi

§ekil H - Düz Üsk Hassasiyeti

Yatay I - Yatay Isik Hassasiyeti

Sekil J - Dikey Igk Hassasiyeti

Tuş Kilidi, Modlar ve LED

Tus Takimi / Anahtar

Güç KAPALI/ Sarkaç Kilidi ACIK

Sarkac kilidi kapali /Kendiligiinden tesviye Açık

Sarkac kilidi acik /Manuel modu/Kendiliginden tesviye Kapali

Lazer aracini AÇİK konuma getirmek icin kiliti ya da kilitsiz pozisyonaGPCIN.
Lazer aracini KAPALI konuma getirmek icin, merkez pozisyonaGPCIN.
- Tümmisinar KAPALI

Modlar

Lazer Isini Kullanilabilir Modani

• Sinir Cizgisi ACIK (D1):Yatay Isin Cizgisi ve Dikey Isin Cizgisi ACIK
  Tüm Üşınlar KAPALI

Kendiliginden Tesviye (Bkz seki Cve D)

Lazer aracindaki sarkak kilidi, kendili ginden tesviyei etkinlestirmek icin kilitlenmemis pozisyona gecirilmelidir.

Manuel Mod (Bkz sekil C ve D)

Lazer araci, seviyede olmayan duz cizgileri yansitmak icin cesisiti acilarda konumlmanmasi gerektiginde killit pozisyonda sarkac kilit ile birlke kullanilabilir.

LED/Seviye Disi Gostergesi Islemi (Bkz sekil A no.5)

LED KAPALI

Güç KAPALI / Sarkac Kilidi AÇİK

Guc AIC, sarkac kilidi KAPALI ve lazer birimi kendiliginden iye araliginda dahlilindedir.

Düz KIRMIZI

• Guc AÇİK, sarkac kili di KAPALI ve lazer unitesi seviye disi.
• veya
• Güç AÇİK, sarkaç kiliş AÇİK / Kendiligiinden Tesviye KAPALI.

QuickLinkTM Braketinin Genel Gorunumu

Sekil F-QuickLinkTM Braketi

1. Lazer Unitesindeki yuvalar ile eslesecek T somunu.
2. Mengene Sikistrici Düme.
3. Braket Sikistirci Düğme
4. Vida sikmak icin asma delikleri. (34 mm aralik)
5. 1/4-20"disli ayak.
6. Ayarlanabilir Mengene

Braket Uygulamalari

QuickLink braketi, bir üçlü direk, kapi veya tezgah gibi yuvarlak veya diz nesnelere mengeleni kistirarak ve duğmeleri sikistirarak Çeşṭil pozisyonlarda monte edilebilir. (Bzk sekitel no. 11 ve no. 12)

QuickLink braketi, verilen asma delikleri kullanilarak dikey bir yüzeyemonte edilebilir. (Bkz F sekil no. 13)

QuickLink braketi, 1/4-20" disli ayagi (Sekil F no. 14 ve sekil A no. 1) ya da t somunu ve yuva baglantisi kullanilarak lazer unitesinin tabanina eklenebilir.

Uygulamalar

Dusey / Nokta Transferi

• Dikey lazer işinini kullanarak, dikey bir referans dizlemi olusturun.
• Hedeflenen objeleri dikey referans dizlemiyle dusey olarak hizalanacak sekilde konumlandirin.

Düz / Nokta Transferi

• Yatay lazer i sininii kullanarak yatay bir referans dizlemi olusturun.
• Hedeflenen objeleri yatay referans dizlemiyle ayin seviyede hizalanacak sekilde konumlandirin.

Kare

• Dikey ve yatay lazer isiklarini kullanarak 2 isigin kesisigi bir nokta olusturun.
• Hedeflenen objeleri hem dikey hem de yatay lazer isinlariyla kare biciminde hizalanacak sekilde konumlandirin.

Manuel Mod (Bkz. Sekil (C))

• Kendinden hizalama fonksiyonunu devre dişi birakir ve lazer unitesinin herhangi bir yonde katlazer isini yansitmasina izin verir.

Piller ve Güç

Pil Takma / Cikarma (Bkz. sekil (B)

Lazer Aleti

• Lazer aletinin.altini cevirin.Pil bolmesinin kapaçini bastirip disari kaydirarakacin.
• Pilleri Takin / Çikarin. Lazer aleine yerleşirirken, pilleridoğansekilde yönlendirin.
• Pil bolmesinin kapaçini silica kapanana kadar iceri kaydirarak kapatin ve kilitleyin.

UYARI:

• Pilleriogrui bir sekilde takmak icin, pil yuvasindaki (+) ve (-) isareterine dialkat edin. Piller ayni tip ve kapasite de olmaldir. Kalan kapasitesi farkli olan pillerden olusan bir kombinasayon kullanmayin.

Kurulum

Lazer Aleti

• Lazer cihazin duz ve stabil bir yüzeye yerleştin.
• Otomatik tesviye Özelligini kullaniyorsaniz sarkac / taşima kilidini, açık yani kilitsiz konuma getirin. Daha sonra lazer cihazini, kabul edilebilir aralık degerleri icindeki bir yüzeyde.dkik konuma getirin.
• Lazer cihazi, herhangi bir yöne dokrultulabilir; cihaz sadece sarkac / taşima kilidi, kapali yani kilitli konumda iken calisir.

Akesuarlar üzerine Montaj

• Aksesuari olçulecek alanin orta noktasina yakin bir yere, islevinin kolay kolay kesintiye ugratilmayacagi bir noktaya yerleşirin.
• Aksesuari gerektigi sekilde ayarlayin. Aksesuari, tabaninin mumkun oldugunca yere paralol olmasini temin edecek sekilde konumlandirin (lazer cihazlarin aralik degerleri dahilinde).
• Lazer cihazini aksesuara, bu aksesuar / lazer cihazi kombinasayonu icin uygun olan sabitleme yontemini kullanarak monte edin.

DIIKKAT:

• Sabitleme vidasini tam olarak sikistirmadan, lazer cihazin'in basindan aynilmayin. Aksi takdirde, lazer cihazi dusebilir ve muhtemel bir hasar olusabilir.

NOT:

• Lazer cihazinci bir aksesuara yerleştinirken veya Çikarirken, bir eliniz ile lazer cihazinci desteklemeniz tavsıye edilir.
• Bir hedef uzerinde konumlandirirken, sabitleme vidasini kismen sikan, lazer aletini hizalayin ve tamamen sikan.

Calisma

NOT:

• Calisma sirasindaki gostergeler icin LED Açiklamaları bolümüne bakın.
• Lazer aletini calistirmadan once, her zaman dokuluk aqisindan kontrl edin.
• Manuel Modda, Kendinden Ayarlama özelliği KAPALİ durumdadir. İsinin.Doğruluğunun ayarlanacağı garantı edilmez.
• Lazer aleti, dengeleme araliginin disinda oldugu zaman isaret verir. LED Aciklamalarına bakin. Lazer aletini, hemen hemen diz olacak sekilde tekrar konumlandirin.
• Kullanimda degilken, lazer aletini KAPATIN ve sarkac kilidini kilitli konumda tutun.

Guc

Lazer aracini AÇİK konuma getirmek icin kilitli ya da kilitsiz pozisyona geleçın.
Lazer aracini KAPALI konuma getirmek icin, merkez pozisyona geleçın.

Mod

Kendinden Ayarlama / Manuel Mod (Bkz. Sekil (ve D)

Kendinden ayarlama içın lazer aleti üzerindeki Sarkaç kilidinin açık konuma getirilmesi gerekmektedir.
Hizali olmayan diz cizgilere vya noktalara yoneltmek icin lazer aleti ceşitli acilarda konumlandirmak gerektigiinde lazer aleti sarkac kilidi kiliti durumdayken kullanilabilir.

Dogruluk Kontrolü ve Kalibrasyon

NOT:

• Lazer alelteri, fabrikadayken kapatilarak belirtilen dokruluğa kalibre edilir.
• Ilk kullanimdan once ve gelecekteki kullanimlarda duzenli olarak kalibrasyon kontrolü yapilmasi tavsije edilir.
• Lazer aleti, özellikle hassas Düzenlerde dokruluğunun saglanması icin Düzenli olarak kontrol edilmelidir.
• Hassasiyeti kontrl etmeden once lazer aletinin kendini hizalayabilmesi icin tasima kilidinin acik durumda olmasi gerekir.

Düz lşik Hassasiyeti (Bkz. sekil (H)

Lazer unitesini gosterilen sekilde ve lazer ACIK durumdayken konumlandirin. Kesisme noktasini P,ile isaretleyin.
Lazer aletin 180° dondurun ve kesisme noktasini P 2 ile isaretleyin.
- Lazer aletini duvara yaklaşırın ve keşisme noktasın P 3 ile isaretleyin.
- Lazer aletini 180^ dondurun ve kesisme noktasini P_4 ile isaretleyin.
_5 P1ile P_3 arasindaki dikey mesafeyi olcerek D'ul ede edin ve P_2 ile P_4 arasindaki mesafeyi olcerek D'ul ede edin.
- Maksimum yaklaistirma mesafesini hesaplayin ve D 3 ile D4arasindaki farki denklemde gosterilen sekilde kiyaslayin.
- Islem sonucu, hesaplanan maksimum yaklaştrma mesafesine eşit veya daha azsa alet kalibrasyon icin, Stanley Dagitimcsina iade edilmelidir.

Maksimum Yaklaistirma Mesafesi:

$$ = 0, 8 \frac {m m}{m} \times \left(D _ {1} m - \left(2 \times D _ {2} m\right)\right) $$

Maksimum

$$ = 0, 0 0 2 6 \frac {i n}{f t} \times (D _ {1} f t - (2 \times D _ {2} f t)) $$

Kiyaslama: (Bkz. sekil)

$$ D _ {3} - D _ {4} \leq \pm \text {M a k s i m u m} $$

Ornek:

D_1 = 10m,D_2 = 0,5m
D_3 = 0,5mm
· D_4 = -1,0mm
- 0.8 × (10m - (2 × 0.5m) = 7.2mm (maksimum yaklastirma mesafesi)
(0,5mm) - (-1,0mm) = 1,5mm
1,5 mm ≤ 7,2 mm (DOGRU, alet kalibrasyonda)

Yatay Işik Hassasiyeti (Bkz. sekil)

Lazer unitesini gosterilen sekilde ve lazer ACIK durumdayken konumlendirin. Dikey isigi ilk koseye dokru hedefleyin veya bir referans noktas beiirleyin. D1 mesafesinin yarisini hesapayin ve P1noktasini isaretleyin.
Lazer aletini 90^ dondurun ve on dikey lazer isigini P1 noktasyla hizalayin. Yatay ve dikey lazer isiklarin kesisigi noktay P_2 ile isaretleyin.
Lazer aletini dondurun ve dikey iigi ikinci koseye dokru hedefleyin vya bir referans noktas beiirleyin. P_3 noktasini P_1 P_2 noktalariyla dikey olarak hizalanacak sekilde isaretleyin.
En yuksek ve en alcak noktaarasindaki D_2 dikey mesafesini oljun.
- Maksimum)yakinlalisma mesafesini hesaplayin ve D2 ile karslaastirn.
- D2 hesaplanan maksimum yaklastrupa mesafesine esit veya daha azsa alet kalibrasyon icin, Stanley Dagitmcsina iade edilmelidir.

Maksimum Yaklaistirma Mesafesi:

$$ = 0, 8 \frac {m m}{m} \times D _ {1} m $$

Maksimum

$$ = 0. 0 0 2 6 \frac {i n}{f t} \times D _ {1} f t $$

Kiyaslama: (Bkz. sekil 4)

Dikey Isik Hassasiyeti (Bkz. sekil)

Bir kapi pervazinin veya referans noktasinin yuksekligini hesaplayarak D mesafesini elde edin. Lazer unitesini gosterilen sekilde ve lazer ACIK durumdayken konumlandirin. Dikey isigi kapi pervazina veya referans noktasina yoneltin. P_1 P2ve P_3 noktalarini gosterilen sekilde isaretleyin.
Lazer unitesini kapi pervazin in veya referans noktasinikarstarafina taayarak dikeyisigip2 and P_3 ile hizalayin.
P1ile 2. konumdan gelen dikey isikarasindaki yatay mesafeleri olcun.
- Maksimum yaklaistirma mesafesini olçün ve D 2 ile karsilastirin.
D 2, hesaplanan maksimum yaklastirma mesafesine esit veya daha azsa alet kalibrasyon icin, Stanley Daigtimcisina iade edilmelidir.

Maksimum Yaklaistirma Mesafesi:

$$ = 0, 8 \frac {m m}{m} \times D, m $$

Maksimum

$$ = 0. 0 0 2 6 \frac {i n}{f t} \times D _ {1} f t $$

Kiyaslama: (Bkz. sekil 3)
