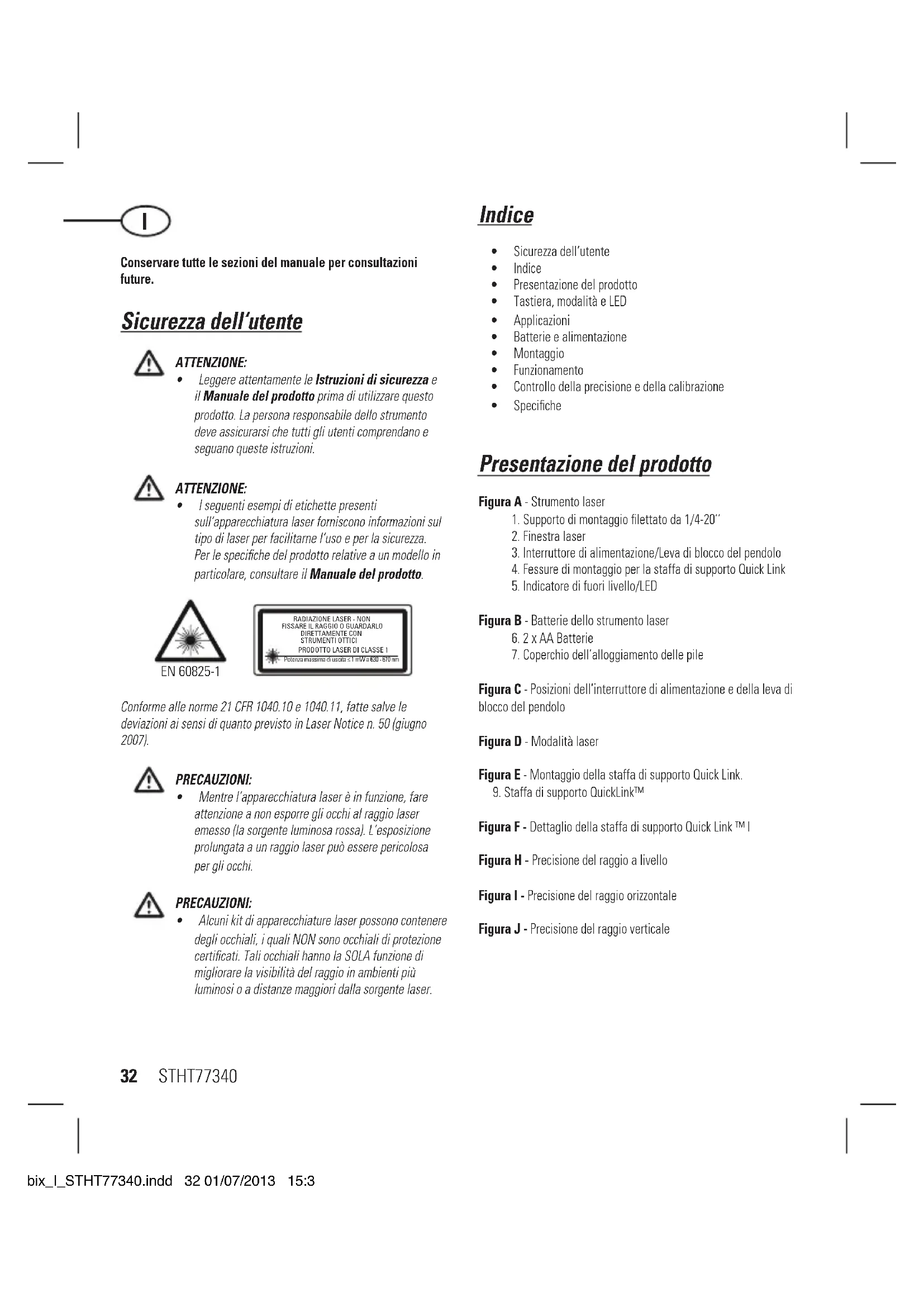

MANUALE UTENTE Cubix STANLEY

Conservare tutte lesezioni del manuale per consulazioni future.

Sicurezza dell'utente

ATTENZIONE:

• Leggere attendamente le Istruzioni di sicurezza e il Manuale del prodotto prima di utilizzato quello prodotto. La persona responsabile dello strumento deve assicurarsi che tutti gli utenti comprendano e seguano queste istruzioni.

ATTENZIONE:

I seguenti esempi di etichette presenti sull'apparecchiatura laser forniscono informazioni sul tipo di laser per facilitarne l'uso e per la sicurezza. Per le specifiche del prodotto relative a un modello in particolare, consultare il Manuale del prodotto.

EN 60825-1

Conforme alle norme 21 CFR 1040.10 e 1040.11, fatte salve le deviazioni ai sensi di quanto previsto in Laser Notice n. 50 (giugno 2007).

PRECAZIONI:

• Mentre l'apparecchiatura laser è in funzione,fare attenzione a non esporre gli occhi al raggio laser emesso (la sorgente luminosa rossa). L'esposizione prolungata a un raggio laser cui èssere pericolosa per gli occhi.

PRECAUZIONI:

• Alcuni kit di apparecchiature laser sono contentere degli occhiali, i quali NON sono occhiali di protezione certificati. Tali occhiali hanno la SOLA funzione di migliorare la visibilità del raggio in ambienti più luminosi o a distance maggiori alla sorgente laser.

#

• Sicurezza dell'utente
• Indice
• Presentazione del prodotto
  Tastiera, modalita e LED
  Applicazioni
• Batterie e alimentazione
  Montaggio
  Funzionamento
• Controllo della precisione e della calibrazione
• Specifiche

Presentazione del prodotto

Figura A - Strumento laser

1. Supporto di montaggio filettato da 1/4-20"
2. Finestra laser
3. Interruttore di alimentazione/Leva di blocco del pendolo
4. Fessure di montaggio per la staffa di supporto Quick Link
5. Indicatore di fuori livello/LED

Figura B - Batterie dello strumento laser

6.2 x AA Batterie
7. Coperchio dell'alloggiamento delle pile

Figura C - Posizioni dell'interruttore di alimentazione e della leva di blocco del pendolo

Figura D - Modalità laser
Figura E - Montaggio della staffa di supporto Quick Link. 9. Staffa di supporto QuickLinkTM
Figura F - Dettaglio della staffa di supporto Quick Link ^TM
Figura H - Precisione del raggio a livello
Figura I - Precisione del raggio orizzontale
Figura J - Precisione del raggio verticale

Tastiera, modalità e LED

Tastierino/Interruttore

Interruttore di alimentazione OFF/Leva di blocco del pendolo ON

Leva di blocco del pendolo OFF/Funzionalità autolivellante ON

Leva di blocco del pendolo ON /Funzionalità manuale/ Autolivellante OFF

Spostare sulla posizione Bloccato (Locked) o Sbloccato (Unlocked) per accendere lo strumento laser.
Per spegnere lo strumento laser, spostare sulla posizione centrale.
- Tutti raggi OFF

Modalità di funzionamento

Modalità del raggio laser

• Linea trasversale ON (D1): Linea orizzontale linea verticale del raggio laser ON
• Tutti raggi OFF

Funzionalità autolivellante (Vedi figure e D)

• Per abilitare la funzionalità autolivellante, la leva di blocco del pendolo deve essere spostata sulla posizione Sblocato (Unlocked).

Funzionalita manuale (Vedi figure C e D)

• Lo strumento laser cui lo esse usato con la leva di blocco del pendolo in posizione Bloccato (Locked) quando si ha bisogno di posizionare lo strumento laser a vari angoli per proiettar linee diritte non livellate.

Funzionamento dell'Indicatore di fuori livello/LED (Vedi figura 5)

LED OFF

L'interruttore di alimentazione è OFF/La leva di blocco del pendolo è ON

L'interruttore di alimentazione è ON, la leva di blocco del dolò è OFF e l'unità laser è entro la gamma di funzionalità olivellante.

ROSSO fisso

• L'interruttore di alimentazione è ON, la leva di blocco del pendolo è OFF e l'unità laser è fuori livello; oppure,
• l'interruttore di alimentazione è ON, la leva di blocco del pendolo è ON/ la funzialità autolivellante è OFF.

Staffa di supporto QuickLinkTM - Informazioni generali

Figura F - Staffa di supporto QuickLink™

1. Dado a T da accoppiare con le fessure sull'unità laser.
2. Manopola di serraggio del morsetto.
3. Manopola di serraggio della staffa di supporto.
4. Fori per il montaggio viti (a distance di 34 mm fra l'uno e l'altro).
5. Supporto di montaggio filettato da 1/4-20".
6. Morsetto regolabile

Modalità d'uso della staffa di supporto

La staffa di supporto QuickLink puo essere montata in varie posizioni. fissando i morsetti su oggetti piatti o rotondi quali, ad esempio, pali di treppiedi, porto o panchine, e stringendo le manopole di serraggio. (Vedi figure: F11 e 12)

La staffa di supporto QuickLink cui è essere montata su una superficie verticale utilizzato gli appositi fori in dotazione. (Vedi @ figura 13)

La staffa di supporto QuickLink più essere montata sulla parte inferiore o base dell'unità laser usando Il supporto di montaggio filettato da 1/4-20" (Figura 4 e figura A 1) o il raccordo dato a T e fissura.

Applicazioni

A piombo /trasferimento di un punto

• Usando il raggio laser verticale, fissare un piano di riferimento verticale.
• Posizione il/gli oggetti/i desiderato/i finché non è/sono allineato/i con il piano di riferimento verticale per assicurarsi che il/gli oggetti/i sia/no a piombo.

(Solo SCL-D):

• Fissare 2 punti di riferimento da mettere a piombo.

• Allineare il raggio laser inferiore o quello superiore con un punto di riferimento fissato.

• Il/i raggio/ i laser opposto/ i proietterà/anno un punto che sare a piombo.
• Posizione l'oggetto desiderato finché il raggio laser non è allineato con il secondo punto di riferimento da mettere a piombo rispetto al punto di riferimento fissato.

A livello /trasferimento di un punto

• Usando il raggio laser orizzontale, fissare un piano di riferimento orizzontale.
• Posizione il/gli oggetti/i desiderato/i finché non è/sono allineato/i con il piano di riferimento orizzontale per assicurarsi che il/gli oggetti/i sia/no a livello.

A squadro

• Usando sia il raggio laser verticale sua quello orizzontale, fissare un punto in cui i due raggi si intersecano.
• Posizionare il/gli oggetti/i desiderato/i finché non è/sono allineato/i sia con il raggio laser verticale sia con quello orizzontale per assicurarsi che il/gli oggetti/i sia/no a squadro.

Modalità manuale (vedere figura C)

• Disabilita la funzione di autolivellamento e permette all'unità laser di proietare un raggio laser rigido in qualsiasi direzione.

Batterie e alimentazione

Installazione / rimozione delle batterie (Vedere figura B)

Apparecchiatura laser

Capovolgere l'apparecchiatura laser. Aprire il coperchi dell'alloggiamento batterie premendolo e facendolo scivolare.
- Installare / rimuovere le batterie. Inserire le batterie nella direzione giusta all'interno dell'apparecchiatura laser.
- Chiudere e bloccare la copertura dell'alloggiamento batterie facendolo scivolare finché non si chiude completeness.

ATTENZIONE:

• Prestare molto attenzione ai segni della polarità (+) e (-) all'interno dell'alloggiamento batterie, in modo da insertire queste ultime in modo corretto. Le batterie devono essere dello stesso tipo e della stessa capacité. Non usare batterie con diversi livelli di carica.

Montaggio

Apparecchiatura laser

• Posizonare l'utensile a laser su una superficie piatta e stabile.
• Se si utilizes il disposativo di auto-livellazione spostare il pendolo / dispositivo di blocco per il trasporto sulla posizione di sblocco. L'utensile a laser delve quando essere posizionato dritto su una superficie entro la gamma di compensazione specifica.
• L'utensile a laser vuo essere posizionato in una qualiasi posizione e funzionare solo quando il pendolo / dispositivo di blocco per il trasporto si trovano nella posizione di blocco.

Montaggio accessory

• Posizione are gli accessori in un luogo dove non potranno essere spostati lavoramente e vicino all'area da misurare.
• Montare l'accessorio come richiesto.Regolare la posizione per assicurarsi che la base sia quasi orizzontale (all'internala gamma di compensazione dell'utensile a laser).
• Montare l'utensile a laser sull'accessorio utilizzato il sistema di montaggio adatto per quello accessorio / utensile laser.

PRECAZIONI:

Non lasciare l'utensile laser incustodito sansa serrare completamente la vite di blocco. la mancata osservanza di esta regola potra far cadere l'utensile e causare danni.

NOTA:

• Reggere l'utensile a laser con una mano quando si monta o smonta un accessorio
• In caso di positioningamento sobre un obiettivo, serrare parzialmente la vite di blocco, allineare l'apparecchiatura laser, quando serrare completeness.

Funzionamento

NOTA:

Per indicazioni durante il funzionamento, consultare la sezione descrittiva LED.
- Prima di utilizzato l'apparecchiatura laser, controllne la precisione.
- In modalità manuale, l'autolivellamento è disattivato. Non è garantito che la precisione del raggio sia a livello.
- L'apparecchiatura laser indichera quando è fuori dall'intervallo di compensazione. Consultare la sezione descritta LED. Ripositionare l'apparecchiatura laser per corriggere il livellamento.
- Quando non è utilizzata, assicurarsi che l'apparecchiatura laser si spenta e insertire il bloccaggio oscillazione.

Accensione / spegnimento

• Spostare sulla posizione Bloccato (Locked) o Sbloccato (locked) per accendere lo strumento laser.

• Per spagnere lo strumento laser, spostare sulla one centrale.

Modalità

Modalità autolivellamento / manuale (Vedere figure C e D)

Il bloccaggio oscillazione sull'apparecchiatura laser devesse disinserito per consentire l'autolivellamento.
L'apparecchiatura laser più essereutilizzata con il bloccaggio oscillazione inserto quando deve essere posizionata in vari angoli per proiettare linee rette o punti non a livello.

Controllo della precisione e della calibrazione

NOTA:

• Le apparecchiature laser sono sigillate e calibrate al momento della fabbricazione secondo i valori specificati.
• Si consiglia di controllare la calibrazione prima di utilizzato l'apparecchiatura laser per la prima volta e di ripetere periodicamente quello controlo per i futuri utilizzi.
  L'apparecchiatura laser deve essere controllata regolarmente per garantire la precisione, in particular modo per le tracciature di precisione.
  Il bloccaggio per il trasporto deve essere disinserito per consentire all'apparecchiatura laser di eseguire l'autolivellamento prima di controllare la precisione.

Precisionedraggia livello(Vedere figuraH)

• H_1 Posizione l'apparecchiatura laser come molto con il laser accesso. Segnare il punto _1 nell'intersezione.
• Ruotare l'unità laser di 180^ e segnare il punto _2 nell'intersezione.
• ^( 3) Spostare l'apparecchiatura laser vicino al muro e segnare il punto P_3 nell'intersezione.
• Ruotare l'unità laser di 180^ e segnare il punto P_4 nell'intersezione.
• Misurare la distanza verticala tra P_1 e P_3 per ottenere D_3 e la distanza verticala tra P_2 e P_4 per ottenere D_4 .
• Calcolare la distance di scostamento massima e confrontare la differenza di D_3 e D_4 come lostrato nell'equazione.
  Se la somma non è minore o uguale alla distance di scostamento massima calculata, l'apparecchiatura deve essere restituita al distributore Stanley per la calibrazione.

Distanza di scostamento massima:

$$ \begin{array}{l} = 0, 8 \frac {m m}{m} \times (D _ {1} m - (2 \times D _ {2} m)) \ = 0. 0 0 2 6 \frac {i n}{f t} \times (D _ {1} f t - (2 \times D _ {2} f t)) \ \end{array} $$

Confrontare: (Vedere figura 5)

$$ D _ {3} - D _ {4} \leq \pm \text {M a s s i m o} $$

Esempio:

(distance di scostamento massima)

(0,5mm) - (-1,0mm) = 1,5mm
1,5mm≤ 7,2mm

(CORRETTO, i valori dell'apparecchiatura sono compresi tra quelli della calibrazione)

Precisione del raggio orizzontale (Vedere figura 1)

• Posizione l'apparecchiatura laser come migliorato con il laser accesso. Puntare il raggio verticale verso il primo angolo o un punto di riferimento fissato. Misurare metà della distance D_1 segnare il punto P_2 .
• Ruotare l'apparecchiatura laser e allineare il raggio laser verticale anteriore con il punto P_1 . Segnare il punto P_2 in cui il raggio laser orizzontale e quello verticale si intersecano.
• ⑤ Ruotare l'apparecchiatura laser e punctare il raggio verticale versuso il secondo angolo o il punto di riferimento fissato.Segnare il punto P_3 in modo che sua verticalmente in linea con i punti P_1 P_2
• Misurare la distanza verticale D_2 tra il punto più alto e quello più basso.
• Calcolare la distanza di scostamento massima e confrontarla con D2.
• Se D_2 non è minore o uguale alla distance di scopamento massima calculata, l'apparecchiatura deve essere restituita al distributore Stanley per la calibrazione.

Distanza di scostamento massima:

$$ = 0, 8 \frac {m m}{m} \times D, m $$

Massimo

$$ = 0. 0 0 2 6 \frac {i n}{f t} \times D, f t $$

Confrontare: (Vedere figura 4)

D_2≤ Massimo

Esemblio:

(distance di scostamento massima)

1,0mm≤ 4,0mm

(CORRETTO, i valori dell'apparecchiatura sono compresi tra quelli della calibrazione)

Precisión del raggio verticale (Vedere figura)

• Misurare l'altezza dello stipite di una porta o di un punto di riferimento per ottenere la distance D_1 . Posizione are l'apparecchiatura laser come lo strato con il laser acceso. Puntare il raggio verticale sono lo stipite della porta o il purr riferimento. Segnare i punti P_1, P_2 e P_3 come lo strato.
• Spostare l'apparecchiatura laser verso il lato opposto dello stipite della porta o del punto di riferimento e allineare lo stesso raggio verticale con P_2 e P_3 .
• Misurare le distanze orizzontali tra P_1 e il raggio verticale alla seconda posizione.
• Calcolare la distanza di scostamento massima e confrontarla con D_2 .
• Se D_非 non è minore o uguale alla distance di scostamento massima calculata, l'apparecchiatura deve essere restituita al distributore Stanley per la calibrazione.

Distanza di scostamento massima:

$$ = 0, 8 \frac {m m}{m} \times D _ {i}, m $$

$$ M a s s i m o $$

$$ = 0. 0 0 2 6 \frac {i n}{f t} \times D _ {s} f t $$

Confrontare: (Vedere figura 3)

$$ D _ {2} \leq M a s s i m o $$

Esempio:

D_1 = 2m,D_2 = 0.5mm
0.8 mm x 2 m = 1.6 mm

(distance di scostamento massima)

0,5mm≤ 1,6mm

(CORRETTO, i valori dell'apparecchiatura sono compresi tra quelli della calibrazione)

Specifiche

Apparecchiatura laser

	Cubix (STHT77340)
Precisione livellamento: ≤8 mm / 10m	5/16in / 30ft)
Precisione orizzontale / verticale: ≤8 m	m / 10m (5/16in / 30ft)
Intervallo di compensazione: ±4°
Distanza di esercizio (Linea): 12 m (40ft)
Classe laser: Classe 1 (EN60825-1)
Lunghezza d'onda laser: 630 nm ~ 670 nm
Autonomia operativa: ≥12 ore (alcaline)
Alimentazione: 2 x "AA" (LR6)
Classe di protezione IP: IP50
Temperatura di esercizio: -10°C ~ +40°C (14°F ~ 104°F)
Temperatura di stoccaggio: -25°C ~ +70°C (13°F ~ 158°F)
