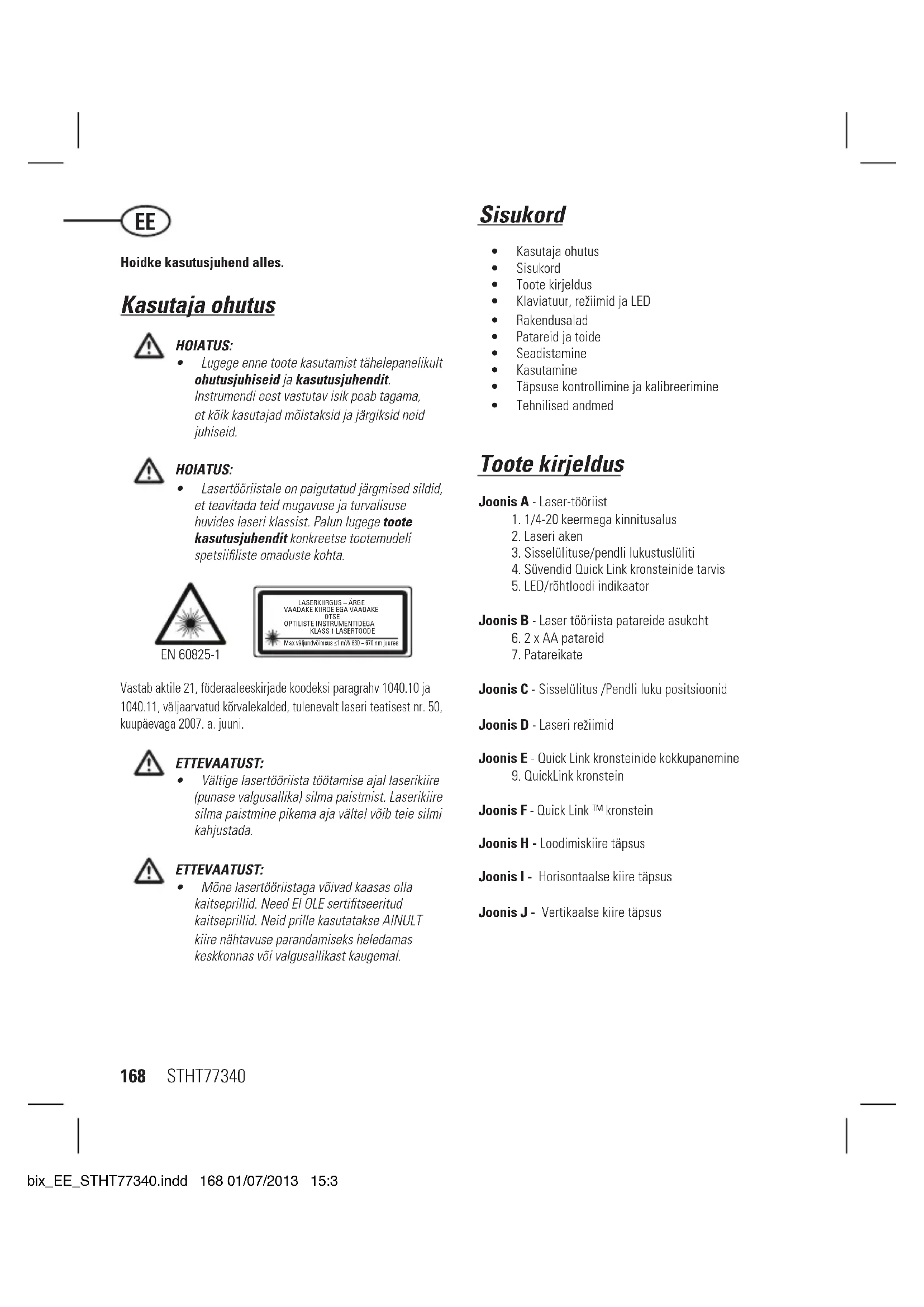

KASUTUSJUHEND Cubix STANLEY

Lugege enne toote kasutamist tahelepanelikult ohutusjuhiseid ja kasutusjuhendit Instrumendi eest vastutav isik peab tagama, et koik kasutajad moistaksid ja jargiksid neid juhiseid.

HOIATUS:

Lasertöriistale on paigutatud järgmised sildid, et teavitada teid mugavuse ja turvalisuse huvides laseri klassist. Palun lugege toote kasutusjuhendit konkreetse tootemudeli spetsiifiliste omaduste kohta.

EN 60825-1

Vastab aktile 21, föderaaleeskirjade koodeksi paragrahv 1040.10 ja 1040.11, valjaarvatud körvalekalded, tulenevalt laseri teatisest nr. 50, kuupäevaga 2007. a. juuni.

ETTEVAATUST:

Valtige lasertooeriista tootamise ajal laserikiire (punase valgusallika) silma paistmist. Laserikiire silma paistmine pikema aja valtel voib teie silmi kahjustada.

ETTEVAATUST:

Mone lasertoristaga voivad kaasas olla kaitseprillid. Need EI OLE sertifitseritud kaitseprillid. Neid prille kasutatakse AINULT kiire nahtavuse parandamiseks heledamas keskkonnas voi valgusallikast kaugemal.

Sisukord

• Kasutaja ohutus
  Sisukord
  Toote kirjeldus
• Klaviatuur, reziimid ja LED
  Rakendusalad
• Patareid ja toide
  Seadistamine
• Kasutamine
  Tapsuse kontrollimine ja kalibreerimine
  Tehnilised andmed

Toote kirjeldus

Joonis A - Laser-töörist

1. 1/4-20 keermega kinnitusalus
2. Laseri aken
3. Sisselulituse/pendli sukustusuliti
4. Suvendid Quick Link kronsteinide tarvis
5. LED/rohtloodi indikaator

Joonis B - Laser tooriista patareide asukoht

6.2 x AA patareid
7. Patareikate

Joonis C - Sisselulitus /Pendli luku positsionid

Joonis D - Laseri reziimid

Joonis E - Quick Link kronsteinide kokkupanemine

1. QuickLink kronstein

Joonis F - Quick Link™ kronstein

Joonis H - Loodimiskiire tapsus

Joonis I - Horisontaalse kiire tapsus

Joonis J - Vertikaalse kiire tapsus

Klaviatuur, režiimid ja LED

Klaviatuar/luliti

Sisselulitus OFF/ Pendli lukk ON

Pendli lukk off /automaatne rohtloodistus On

Pendli lukk on/manuaalne reziim/ rohtloodistus Off

Lasertöriista sisselulitamiseks - ON - keerate kas likustatud voi likustamata asendisse.
Lasertorista valjalulitamiseks - OFF - vige keskasendisse.
Koik kiired OFF

Reziimid

Saadaolevad laserkiire reziimid

Ristjoon ON (D1): Horisontaalne kiir ja vertikaalne kiir ON
Koikiired OFF

Automaatne rohtloodistus (vt. jooniseid C ja D)

Lasertooristalev pendiluktkulebkuiukustamata asendisse automaatse rohtloodistuse voimaldamiseks.
Manuaalne reziim (vt. jooniseid C ja D)
- Lasertöörista on voimalik kasutada, kui pendel on lukustatud asendis, kui on lasertöörista vaja asetada erinevate nurkade alla mittertasapinnaliste otseste joonte projekteirimiseks,

LED /tasakaalust valjas indikaatori operatsoon (vt. joonis # 5)

LED OFF

Sisselulitus OFF/ Pendli lukk ON

Sisselilitus on ON, pendiluluk on OFF ning laserseade on

automaatse rohtloodistuse reziimis.

Pidev PUNANE

Sisselulitus on ON, pendilukk on OFF, ja laserseade on tasakaalust valjas.
Voi
Sisselulitus on ON, pendilukk on ON/ automaatnerhtloodistus on OFF.

QuickLink™ kronsteini ülevaade

Joonis F-QuickLink™ kronstein

1. T-mutter, haakub laserseadm elove suvenditega
2. Haaratsi pingutamise nupp
3. Kronsteini pingutamise nupp.
4. Riputamisaugud kruvialuse tarvis. (34mm vahemaa)
5. 1/4-20" keermega kinnitusalus
6. Reguleritavhaarats

Kronsteini rakendused

OucikLink kronsteine on voimalik paigaldada erinevates asendites kinnitadeshaaratsid ummargustelevoi lamedatele esemetele, naiteks nagu stativi tugi, uks voi pink ning pingutades nupud. (vt.joonis: #11)

QuickLink kronsteine on voimalik paigaldada vertikaalsele pinnale kasutades kaasasolevaid riputamisauke. (vt. joonis #13)

QuickLink kronsteine on voimalik laserseadme alla kinnitada kasutades 1/4-20" keermega alust (Joonis #14 ja joonis #1) voi T-mutrit ja svenduhendust.

Rakendusalad

Pustloodimine / punctki nihutamine

• Vertikaalse laserkiire abil saate märata vertikaalse tasapinna.
• Paigutage soovitud objektid nii, et need on uhtiksida vertikaalse referentstasapinnaga, tagamaks objektide pustloodsust.

Horisontaalloodimine / puncti nihutamine

• Horisontaalse laserkiire abil saate märata horisontaalse referentstasapinna.
• Paigutage soovitud objekt(id) nii, et see ühtiks (need ühtiksid) horisontaalse referentstasapinnaga, tagamaks objekti(de) loodsust.

Taisnurk

• Kasutades nii vertikaalset kui ka horisontaalset laserkiirt märake punkt, kus 2 kiirt ristuvad.
• Paigutage soovitud objekt(id) nii, et see ühtiks (need ühtiksidi) nii vertikaalsete kui ka horisontaalsete laserkiirtega, tagamaks objekt(de) taisnurksust.

Manuaalreziim (vt joonis C)

Keelab iseloodimisfunktsioni ja voimaldab laserseadmel projitseerida pusiva laserkiire mis tahes suunas.

Pataeid ja toide

Patareide paigaldamine / eemaldamine (Vt joonis ()

Lasertöörist

Keerake lasertoroist umber. Avage patareisahtli kate, seda vajutades ja valja likates.
- Patareide paigaldamine / eemaldamine Paigaldage patareid oiges suunas.
- Sulgege ja lukustage patareisahtli kate, likates seda, kuni see on kindlalt suletud.

HOIATUS!

Jalgige tahelepanelikult patareide pesas olevaid margistusi (+) ja (-) et paigutada patareid oigesti. Patareid peavad olema samatubilised ja sama pingega. Arge kasutage patareisid, millel on alles jänud erinevad laengud.

Seadistamine

Lasertöörliest

• Asetage laserseade tasasele, stabiilese pinnale.
  Kui te kasutate automaatset loodimisfunktsioni, seadke pendli / transpondilukk vabastatud asendisse. Laserseade tuleb paigutada pustasendisse pinnale, mis vastab kompenseerimisiirkonna tingimustele.
• Laserseadme voib asetada mis tahes suunaliselt, kuid see tootab vaid siis, kui pendli / transpondi lukk on sukustatud asendis.

Aluste paitaldamine

• Asetage alus moedetava ala keskele, kohta, kus see on kaitstud hairimise eest.
• Seadke alus vajalikku asendisse. Reguleerige alus ligikaudu horisontaalseks (laserseadme kompenseerimispirkonna piresse).
• Asetage laserseade antud aluse / laserseadme kombinatsionile vastavat kinnitusviisi kasutades alusele.

ETTEVAATUST!

• Arge jätke alusele asetatud laserseadet järelevaltveta, kui laserseade pole korralikult alusele kinnitatud. Vastel korral voib laserseade kukkuda ja tösiselt kahu saada.

MÄRKUS.

• Laserseadet alusele paigaldades voi sellelt eemaldades tuleks laserseadet alati ue kega toetada.
• Sihtmargile paigutamisel keerake kinnituskruvi osaliselt kinni, joondage lasertöörist ja seejärel keerake kruvi täielikult kinni.

Kasutamine

MÄRKUS.

Vt jaotist LED kirjeldused, et naha kasutamisel kuvatavaid naitusid.
- Enne lasertööriista kasutamist kontrollige alati selle täpsust.
- Manualrezimis on iseloodimine VALJA lilitatud. Horisontaalse kiire tapsus pole tagatud.
Lasertöörist naitab, kui see on väljaspool kompensatsiouniulatust. Vt jaotist LED kirjeldused. Paigutage lasertöörist Ümber, et see oleks horisontaalsem.
Kui lasertöörist pole kasutuset, siis lilitage see VALJA ja seadke pendlilukk lukustatud asendisse.

Toide

• asertööriista sisselulitamiseks - ON - keerake kas lukustatud voi lukustamata asendisse.
  Lasertööriista valjalulitamiseks - OFF - viige keskasendisse.

Reziim

Iseloodimis-/manuaalreziim (Vjoonis ja D)

Iseloodimise lubamiseks tuleb lasertoorista pendilukk lulitada lukustamata asendisse.
Lasertörista saab kasutada, pendel lukustud asendis, kui Sellega on vaja tootada erinevate nurkade all mitterohtsate sirgjoonte voi punktide projitseerimiseks.

Täpsuse kontrollimine ja kalibreerimine

MÄRKUS.

• Lasertöriistad on teheses pitseeritud ja kalibreeritud spetsifikatsioonis naidatud tapsusega.
• Soovitatav on kalibreeringut enne esmakordset kasutamist ja perioodiliselt kontrollida.
  Lasertöriista tapsust tuleb regulaarselt kontrollida, eriti tapisete planide korral.
  .
• Transpondilukk peab olema lukustamata asendis, et voimaldada lasertööristal enne tapsuse kontrollimist ennast loodida.

Loodimiskiire tapsus (Vjoonis)

• Paigutage lasertöörist naidatud viisil, kui laser on SISSE lulitatud. Markige punkt P ristumiskohta.
  Keerake lasertöoriista 180^ ja märkigepunkt P2 ristumiskohta.
  Viige laser seina lahedale ja markige punkt P3 ristumiskohta.
  Keerake lasertööriista 180^ ja märkige punkt P_r ristumiskohta.
• Mööttke horisontaalset vahekaugust punktide P_1 ja P_3 vahel, et saada kaugus D_3 ja vertikaalset vahekaugust punktide P_2 ja P_4 vahel, et saada kaugus D_4 .
• Arvutage maksimaalne nihilkegaugus ja vorrelge seda D ja Dvahekaugusega, nagu on naidatud valemis.
  Kui summa ei ole väiksem voi vörnde arvutatud maksimaalse nihilkeaugusega, siis tuleb töriist kalibreerimiseks Stanley edasimiüjale tagastada.

Maksimaße nihkekaugus:

$$ = 0, 8 \frac {m m}{m} \times \left(D _ {1} m - \left(2 \times D _ {2} m\right)\right) $$

Maksimum

$$ = 0. 0 0 2 6 \frac {\text {t o l l i}}{\text {j a l g a}} \times \left(D _ {1} \text {j a l g a} - \left(2 \times D _ {2} \text {j a l g a}\right)\right) $$

Vordlus: (Vt joonis 5 )

$$ D _ {3} - D _ {4} \leq \pm m a k s i m u m $$

Näide:

D_ = 10m,D_2 = 0.5m
D_3 = 0,5mm
D_x = -1,0mm
0,8mm x (10m - (2× 0.5m) = 7,2mm

(maksimaalne lubatud.nihkekaugus)

(0,5mm) - (-1,0mm) = 1,5mm
1,5mm≤ 7,2mm

(TOENE, tõoriist on kalibreerimisvahemikus)

Horisontaaliire tapsus (Vt joonis)

Paigutage lasertooiist naidatud viisil, kui laser on SISSE lulitadu. Suunake vertikaalne kiir esimesse nurka voi maraatud referentspunktti. Mottke pool kaugusest D ja markige punkt P.
Keerake lasertööriista 90^ ja joondage eesmine vertikaalne laserkiir punktiga P1 . Märkigepunkt P_2 horisontaalse ja vertikaalse laserkiire ristumiskohta.
- Pöörake lasertöörista ja suunake vertikaalne kiir teise nurka vāi māratud referentspunkti. Märkige punkt P_3 nii, et see on vertikaalselt uhel joonel puntkitega P_1 ja P_2 .
- Mottke vertikaalset kaugust D₂ körgeima ja madalaima punkti vahel.
- Arvutage maksimaalne nihilkeaugus ja vörrelge seda D2-ga.
Kui D2 ei ole väiksem voi vörnde arvutatud maksimaalse nihkeaugusega, siis tuleb tooriist kalibreerimiseks Stanley edasimiüjale tagastada.

Maksimaalne nihkekaugus:

$$ = 0, 8 \frac {m m}{m} \times D, m $$

Maksimum

$$ = 0. 0 0 2 6 \frac {\text {t o l l i}}{\text {j a l g a}} x D, j a l g a $$

Vordlus: (Vt joonis)

$$ D _ {2} \leq m a k s i m u m $$

Näide:

(maksimaalne lubatud nihkeaugus)

1,0mm≤ 4,0mm

(TOENE, tõoriist on kalibreerimisvahemikus)

Vertikaalse kiire tapsus (Vjoonis)

Möötke uksepiida vöi referentspunkt i korgus, et saada kaugus D. Paigutage lasertöriist naidatud viisil, kui laser on SISSE lulitad. Suunake vertikaalne kiir uksepiida vöi referentspunkt siunas. Märkige punktid P1, P2 ja P3, nagu joonisel naidatud.
Viige lasertooiist uksepiida voi referentspunktivastaskuljele ja uhitage vertikaalne kiir punctidega P2 ja P_3
Möötke horisontaalkaugused P1 ja vertikaalse kiire vahel 2. asukohast.
- Arvutage maksimaalne nihilkeaugus ja vörrelge seda D-ga.
Kui D_2 ei ole väiksem voi vörnde arvutatud maksimaalse nihilkegaugusega, siis tuleb tooriist kalibreerimiseks Stanley edasimiüjale tagastada.

Maksimaalne nihilkekaugus:

$$ = 0, 8 \frac {m m}{m} \times D; m $$

Maksimum

$$ = 0, 0 0 2 6 \frac {\text {t o l l i}}{\text {j a l g a}} x D, j a l g a $$

Vordlus: (Vt joonis)

$$ D _ {2} \leq m a k s i m u m $$

Näide:

D_1 = 2m,D_2 = 0,5mm
0.8 mm x 2 m = 1.6 mm

(maksimaalne lubatud nihkeaugus)

0.5mm≤ 1,6mm

(TÖENE, töörist on kalibreerimisvahemikus)

Tehnilised andmed

Lasertöörliest

	Cubix (STHT77340)
Loodimistäpsus: ≤8 mm / 10m
Horisontaalne/vertikaalne täpsus: ≤8 mm / 10m
Kompenseerimisulatus: ±4°
Tökaugus (Joon): 12 m
Laseri klass: klass 1 (EN60825-1)
Laseri lainepikkus: 630 nm ~ 670 nm
Kasutamisaeg: ≥12 tundi (leelispatare)d
Toiteallikas: 2 x "AA" (LR6)
IP klass: IP50
Tötemperatuuri vahemik: -10°C ~ +4°C (14°F ~ 104°F)
Hoiustamistemperatuuri vahemik: -25°C ~ +70°C (13°F ~ 158°F)

Markused
