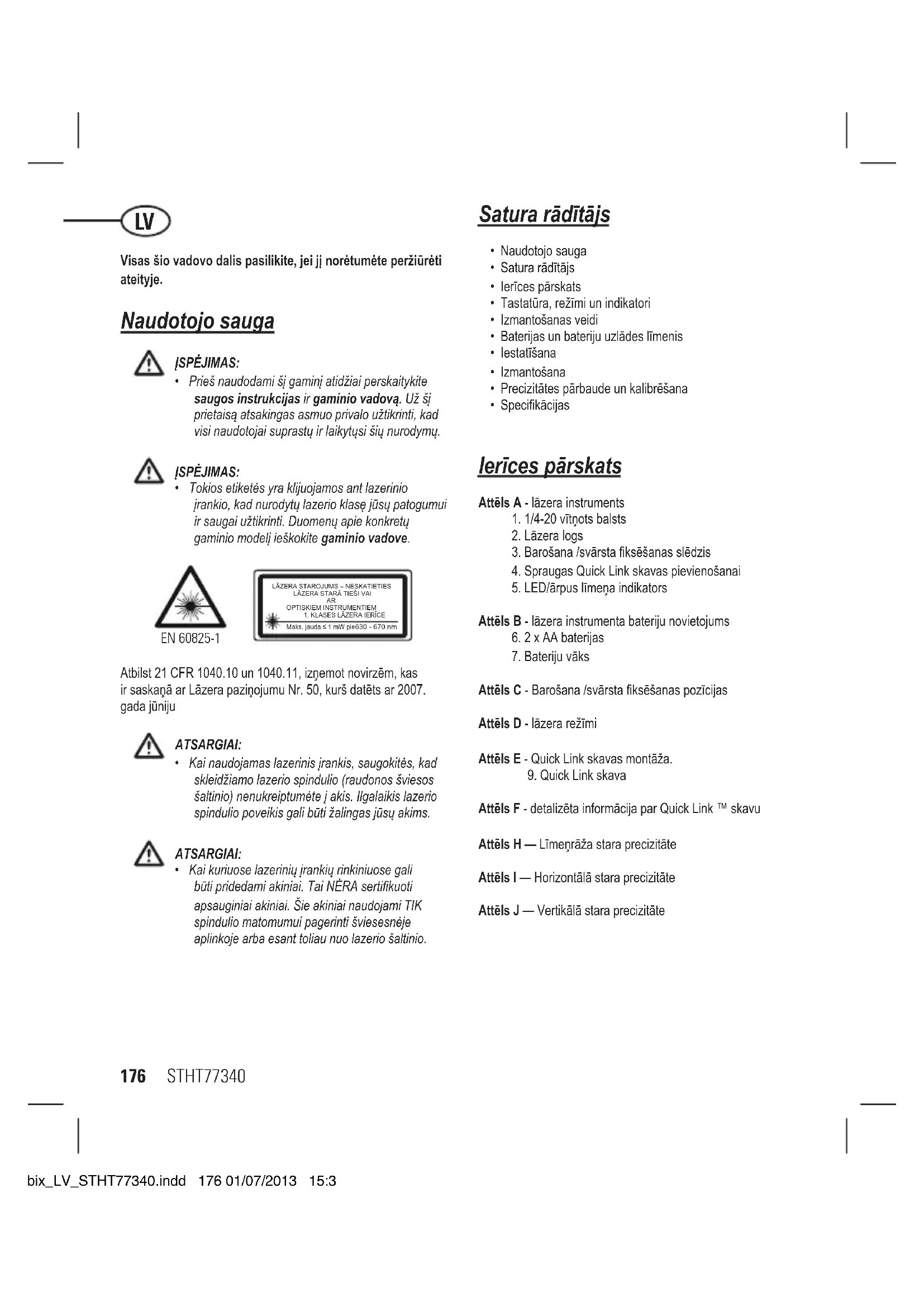

LIETOŠANAS INSTRUKCIJA Cubix STANLEY

Atbilst 21 CFR 1040.10 un 1040.11, izņemot novirzēm, kas ir saskaņā ar Lāzera paziņojumu Nr. 50, kurš datēts ar 2007. gada jūniju ATSARGIAI:

• Baterijas un bateriju uzlādes līmenis

• Precizitātes pārbaude un kalibrēšana

• Specikācijas Ierīces pārskats Attēls A - lāzera instruments

1. 1/4-20 vītņots balsts

3. Barošana /svārsta ksēšanas slēdzis

4. Spraugas Quick Link skavas pievienošanai

5. LED/ārpus līmeņa indikators

Attēls B - lāzera instrumenta bateriju novietojums

Attēls C - Barošana /svārsta ksēšanas pozīcijas Attēls D - lāzera režīmi Attēls E - Quick Link skavas montāža.

Attēls F - detalizēta informācija par Quick Link ™ skavu Attēls H — Līmeņrāža stara precizitāte Attēls I — Horizontālā stara precizitāte Attēls J — Vertikālā stara precizitāte Cubix_LV_STHT77340.indd 176 01/07/2013 15:36STHT77340

Tastatūra, režīmi un indikatori Tastatūra/ slēdzis Jauda IZSLĒGTA/ svārsta ksēšana IESLĒGTA

Svārsta ksēšana izslēgta /pašlīmeņošana ieslēgta Svārsta ksēšana ieslēgta /manuālais režīms/pašlīmeņošana izslēgta

Lai IESLĒGTU lāzera instrumentu, virziet uz ksējošu vai neksējošu pozīciju.

Lai IZSLĒGTU lāzera instrumentu, virziet uz vidus pozīciju.

• Visi stari IZSLĒGTI Režīmi Lāzera stara pieejamie režīmi

• Krustojošā līnija IESLĒGTA (D1 ): horizontālā stara līnija un vertikālā stara līnija IESLĒGTA

• Visi stari IZSLĒGTI Pašlīmeņošana (skatīt attēlus

• Lai iespējotu pašlīmeņošanu, svārsta ksēšanu uz lāzera instrumenta ir jāpārslēdz neksējošā pozīcijā. Manuālais režīms (skatīt attēlus

• Lāzera instrumentu var izmantot, svārsta ksēšanai atrodoties ksējošā pozīcijā, kad nepieciešams pozicionēt lāzera instrumentu dažādos leņķos, lai projicētu vienā līmenī neesošas taisnas līnijas. LED /ārpuslīmeņa indikatora darbība (skatīt attēlu

Barošana ir IZSLĒGTA/ svārsta ksēšana ir IESLĒGTA Barošana ir IESLĒGTA, svārsta ksēšana ir IZSLĒGTA un lāzera ierīce atrodas pašlīmeņošanas diapazonā. Nepārtraukti SARKANS

• Barošana ir IESLĒGTA, svārsta ksēšana ir IZSLĒGTA un lāzera ierīce neatrodas līmenī.

• Barošana ir IESLĒGTA , svārsta ksēšana ir IESLĒGTA/ pašlīmeņošana ir IZSLĒGTA. QuickLink ™ skavas pārskats Attēls F -QuickLink ™ skava

10. T-veida uzgrieznis, lai salāgotu ar spraugām uz lāzera ierīces.

13. Caurumi uzkāršanai skrūvju montāžai. (34 mm atstatums)

14. 1/4-20” vītņots balsts.

15. Regulējamas ietverspailes

Skavas lietojumi QuickLink skavu var uzstādīt dažādās pozīcijās saspiežot ietverspailes ap apaļiem vai lēzeniem priekšmetiem, piemēram, trijkāja balstu, durvīm vai solu, un pievelkot rokturus. ( Skatīt attēlu :

Nr. 11 un Nr. 12) QuickLink skavu var uzstādīt uz vertikālas virsmas, izmantojot esošos caurumus uzkāršanai. (skatīt attēlu

Nr. 13) QuickLink skavu var piestiprināt lāzera ierīces apakšdaļā, izmantojot 1/4-20” vītņotu balstu (attēls

Nr. 1) vai t-veida uzgriezni un spraugu savienojumu. Cubix_LV_STHT77340.indd 177 01/07/2013 15:36178 STHT77340 Baterijas un bateriju uzlādes līmenis Bateriju ievietošana/izņemšana (Skat. attēlu

• Pagrieziet lāzes ierīci uz apakšu. Atveriet bateriju nodalījuma vāciņu, to nospiežot un izvelkot.

• Ievietojiet/izņemiet baterijas. Ievietojot baterijas lāzera ierīcē, pagrieziet tās pareizā virzienā.

• Aizveriet un ksējiet bateriju nodalījuma vāciņu, iebīdot to atpakaļ vietā, līdz tas ir cieši aizvērts. ĮSPĖJIMAS:

• Laipareiziievietotubaterijas,pievērsietuzmanību atzīmēm(+)un(-)uzbaterijuturētāja.Baterijām jābūtarvienādiemraksturlielumiem.Vienlaikus neizmantojietbaterijasaratšķirīguuzlādeslīmeni. Izmantošanas veidi Svērtenis / Punkta pārnešana

• Ar vertikālo lāzera staru izveidojiet vertikālu atsauces projekciju.

• Izvietojiet vajadzīgo(-s) objektu(-s), līdz panākat izlīdzinājumu ar vertikālo atsauces projekciju, lai nodrošinātu, ka objekts(-i) ir novietots(-i) vertikāli. Līmenis / Punkta pārnešana

• Ar horizontālo lāzera staru izveidojiet horizontālu atsauces projekciju.

• Novietojiet vajadzīgo(-s) objektu(-s), līdz tie ir saskaņoti ar horizontālo atsauces projekciju, lai nodrošinātu, ka objekts(-i) ir līmeņoti. Taisnstūris

• Izmantojot vertikālo un horizontālo lāzera staru, izveidojiet punktu, kur krustojas 2 stari.

• Novietojiet vajadzīgo(-s) objektu(-s), līdz tie ir izlīdzināti ar vertikālo un horizontālo lāzera staru, lai nodrošinātu, ka objekts(-i) ir taisnā leņķī. Manuālais režīms (Skat. attēlus

• Atspējo pašlīmeņošanas funkciju un ļauj lāzera ierīcei projicēt nekustīgu lāzera staru jebkurā virzienā. Cubix_LV_STHT77340.indd 178 01/07/2013 15:36STHT77340

Iestatīšana Lāzera ierīce

• Novietojiet lāzerinstrumentu uz platas, stabilas virsmas.

• Ja izmantojat automātisko līmeņošanu, pārvietojiet svārstību / kustību aizturi atslēgtā pozīcijā. Lāzerinstruments jānovieto stateniski uz virsmas, kas ir konkrētās balansēšanas diapazonā.

• Lāzerinstrumentu var novietot jebkurā virzienā, bet funkcionē tikai tad, kad svārstību / kustību aizturis ir noslēgtā pozīcijā. Montāža uz palīgierīces

• Novietojiet palīgierīci vietā, kur to nekas netraucēs un netālu no centrālās vietas attiecībā pret vietu, ko nepieciešams mērīt.

• Uzstādiet palīgierīci kā tas tiek prasīts. Pielāgojiet pozīciju lai pārliecinātos, ka palīgierīces pamats ir tuvu horizontālam līmenim (lāzerinstrumentusabalansēšanas diapazons).

• Montējiet lāzerinstrumentu pie palīgierīces, izmantojot šai palīgierīcei / lāzerinstrumenta kombinācijai piemērotu stiprināšanas metodi. ATSARGIAI:

• Lūdzu,neatstājietlāzerinstrumentubez uzraudzībasuzpalīgierīces,pilnībānepieskrūvējot stiprinājumaskrūvi.Šonorādījumunepildīšanas rezultātālāzerinstrumentsvarnokristuntamvar rastiesievērojamsbojājums. PIEZĪME.

• Novietojotvainoņemotlāzerinstrumentunopalīgierīcesir ieteicamspieturēttoarvienuroku.

• Pozicionējotvirsmērķa,daļējipievelcietstiprinājumaskrūvi, centrējietlāzeraierīciunpēctampilnībāpievelciet. Izmantošana PIEZĪME.

• DarbībaslaikāredzamāsnorādesskatietsadaļāIndikatoru apraksti.

• Pirmslāzeraierīcesizmantošanasvienmērpārliecinieties, vailāzeraierīceirprecīza.

• Manuālajārežīmāautomātiskālīmeņošanairizslēgta.Nav garantētastaraprecizitāte,untasvarneatrastiesvienā līmenī.

• Lāzeraierīcenorādīs,kadtāatradīsiesārpuskompensācijas diapazona.SkatietsadaļuIndikatoru apraksti.Pārvietojiet lāzeraierīci,laitāatrastostuvāklīmenim.

• Kadlāzeraierīcenetiekizmantota,neaizmirsiettoizslēgtun ksētstabilizatoru. Barošanas avots

• Lai IESLĒGTU lāzera instrumentu, virziet uz ksējošu vai neksējošu pozīciju.

Lai IZSLĒGTU lāzera instrumentu, virziet uz vidus pozīciju.

Režīms Pašlīmeņošana / Manuālais režīms (Skat. attēlus

Lai veiktu pašlīmeņošanu, lāzera ierīces stabilizatora ksators nedrīkst atrasties ksētā pozīcijā.

Lāzera ierīci var izmantot ar stabilizatora ksatoru ksētā pozīcijā situācijās, kad nepieciešams lāzera ierīci novietot dažādos leņķos, lai projicētu taisnas līnijas vai punktus, kas neatrodas līmenī. Cubix_LV_STHT77340.indd 179 01/07/2013 15:36180 STHT77340 Līmeņrāža stara precizitāte (Skat. attēlu

Novietojiet lāzera ierīci ar ieslēgtu lāzeru, kā redzams attēlā. Krustojumā atzīmējiet punktu P

Pagrieziet lāzera ierīci par 180° un krustojumā atzīmējiet punktu P

Pārvietojiet lāzera ierīci pie sienas un krustojumā atzīmējiet punktu P

Pagrieziet lāzera ierīci par 180° un krustojumā atzīmējiet punktu P

Izmēriet vertikālo attālumu starp P

un vertikālo attālumu starp P

• Aprēķiniet maksimālo nobīdes attālumu un salīdziniet ar D

starpību, kā redzams vienādojumā.

• Ja summa nav mazāka par aprēķināto maksimālo nobīdes attālumu vai ir vienāda ar to, ierīce jānogādā atpakaļ Stanley izplatītājam kalibrēšanai. Maksimālais nobīdes attālums: =0,8

pēdas)) Salīdzinājums: (Skat. attēlu

≤±Maksimums Piemērs:

• 1,5mm≤7,2mm (PAREIZI, ierīce ir kalibrācijas robežās) Precizitātes pārbaude un alibrēšana PIEZĪME.

• Lāzeraierīcesirhermētiskinoslēgtasunlīdznorādītajām vērtībāmkalibrētasrūpnīcā.

• Pirmspirmāsizmantošanasreizesunpēctamregulāri izmantošanaslaikāieteicamsveiktkalibrēšanaspārbaudi.

• Laigarantētulāzeraierīcesprecizitāti,itīpašiprecīziem plānojumiem,regulāritojāpārbauda.

• Pirms precizitātes pārbaudīšanas jāatver transportēšanas laikā izmantojamo ksatoru, lai ierīce varētu pašlīmeņoties. Cubix_LV_STHT77340.indd 180 01/07/2013 15:36STHT77340

Horizontālā stara precizitāte (Skat. attēlu

Novietojiet lāzera ierīci ar ieslēgtu lāzeru, kā redzams attēlā. Vertikālo staru vērsiet uz pirmo stūri vai izvēlēto atsauces punktu. Izmēriet pusi no attāluma D

un atzīmējiet punktu P

Pagrieziet lāzera ierīci un izlīdziniet priekšējo vertikālo lāzera staru ar punktu P

. Atzīmējiet punktu P

, kur krustojas horizontālais un vertikālais lāzera stars.

Pagrieziet lāzera ierīci un vērsiet vertikālo staru uz otro stūri vai izvēlēto atsauces punktu. Atzīmējiet punktu P

tā, lai tas ir vertikāli un atrodas vienā līnijā ar punktiem P

Izmēriet vertikālo attālumu D

starp augstāko un zemāko punktu.

• Aprēķiniet maksimālo nobīdes attālumu un salīdziniet ar D2.

nav mazāks par aprēķināto maksimālo nobīdes attālumu vai ir vienāds ar to, ierīce jānogādā atpakaļ Stanley izplatītājam kalibrēšanai. Maksimālais nobīdes attālums: =0,8

Maksimums =0,0026 collas pēdas

pēda Salīdzinājums: (Skat. attēlu

• 1,0mm≤4,0mm (PAREIZI, ierīce ir kalibrācijas robežās) Vertikālā stara precizitāte (Skat. attēlu

Izmēriet durvju aplodas vai atsauces punkta augstumu, lai iegūtu attālumu D

. Novietojiet lāzera ierīci ar ieslēgtu lāzeru. Vertikālo staru vērsiet uz durvju aplodu vai atsauces punktu. Atzīmējiet punktus P

, kā parādīts attēlā.

Pārvietojiet lāzera ierīci uz pretējo durvju aplodas vai atsauces punkta pusi un izlīdziniet vertikālo staru ar P

Izmēriet horizontālo attālumu starp P

un vertikālo staru no 2. izvietojuma.

• Aprēķiniet maksimālo nobīdes attālumu un salīdziniet ar D

nav mazāks par aprēķināto maksimālo nobīdes attālumu vai ir vienāds ar to, ierīce jānogādā atpakaļ Stanley izplatītājam kalibrēšanai. Maksimālais nobīdes attālums: =0,8

Maksimums =0,026 collas pēdas

pēda Salīdzinājums: (Skat. attēlu

x2m=1,6mm (maksimālais nobīdes attālums)

• 0,5mm≤1,6mm (PAREIZI, ierīce ir kalibrācijas robežās) Cubix_LV_STHT77340.indd 181 01/07/2013 15:36182 STHT77340 Specikācijas Lāzera ierīce Cubix (STHT77341) Līmeņošanas precizitāte: ≤8 mm / 10m Horizontālā/vertikālā precizitāte: ≤8 mm / 10m Kompensācijas diapazons: ± 4° Darba attālums (Līnija): 12 m Lāzera klase:
